71)Ne pas actionner le siège avant ou
arrière s'ilyaunenfant sur le même siège
ou assis sur le siège enfant.
72)Un montage incorrect du siège enfant
peut annuler l'efficacité du système de
protection. En cas d'accident, le siège
enfant pourrait en effet se relâcher et
l'enfant risquerait de subir des lésions
pouvant être mortelles. Suivre
attentivement les instructions fournies par
le fabricant pour l'installation d'un système
de protection du nouveau-né ou des
enfants.
73)Quand le système de protection des
enfants n'est pas utilisé, il est nécessaire
de le fixer avec la ceinture de sécurité
ou avec les points d'ancrage ISOFIX, ou de
le retirer du véhicule. Ne pas le laisser
détaché à l'intérieur de l'habitacle. De cette
façon, vous évitez qu'il puisse blesser les
occupants en cas de freinage brusque
ou d'accident.
74)Après avoir installé un siège enfant, le
siège ne soit plus être déplacé : enlever
toujours le siège enfant avant d'exécuter
un type quelconque de réglage.
75)S'assurer toujours que la partie en
bandoulière de la ceinture de sécurité ne
passe pas sous les bras ou derrière le dos
de l'enfant. En cas d'accident, la ceinture
de sécurité n'est pas en mesure de retenir
l'enfant, qui pourrait subir des lésions
pouvant même être mortelles. L'enfant doit
donc toujours porter correctement sa
ceinture de sécurité.
76)Ne jamais utiliser le même ancrage
inférieur pour installer plusieurs systèmes
de protection pour enfants.77)Si un siège enfant ISOFIX universel
n'est pas fixé avec les trois ancrages, le
siège enfant ne sera pas en mesure de
protéger correctement l'enfant. En cas
d'accident, l'enfant risque des lésions
graves, voire mortelles.
78)Ne monter le siège enfant que lorsque
la voiture est à l'arrêt. Le siège enfant
est correctement fixé aux attaches
de pré-équipement quand on entend les
déclics qui confirment qu'il est bien
accroché. Toujours se conformer aux
instructions de montage, de démontage et
de positionnement, fournies
obligatoirement par le fabricant avec le
siège enfant.SYSTÈME DE
PROTECTION
SUPPLÉMENTAIRE
(SRS) - AIRBAGS
Le véhicule est équipée des airbags
suivants :
airbag frontal conducteur ;
airbag frontal passager ;
airbag genoux côté conducteur
(pour les versions/marchés qui le
prévoient)
airbags latéraux avant pour la
protection du bassin, du thorax et de
l'épaule (Side bag) côtés conducteur et
passager (pour versions/marchés qui
le prévoient) ;
airbags latéraux de protection de la
tête des occupants des places avant
et des occupants des places arrière
latérales (Window bag).
AIRBAGS FRONTAUX
Les airbags frontaux (conducteur et
passager) et l'airbag genoux côté
conducteur (pour les versions/marchés
qui le prévoient) protègent les
occupants des places avant en cas de
chocs frontaux de sévérité moyenne-
élevée, au moyen de l'interposition
du coussin entre l'occupant et le volant
ou la planche de bord.
99

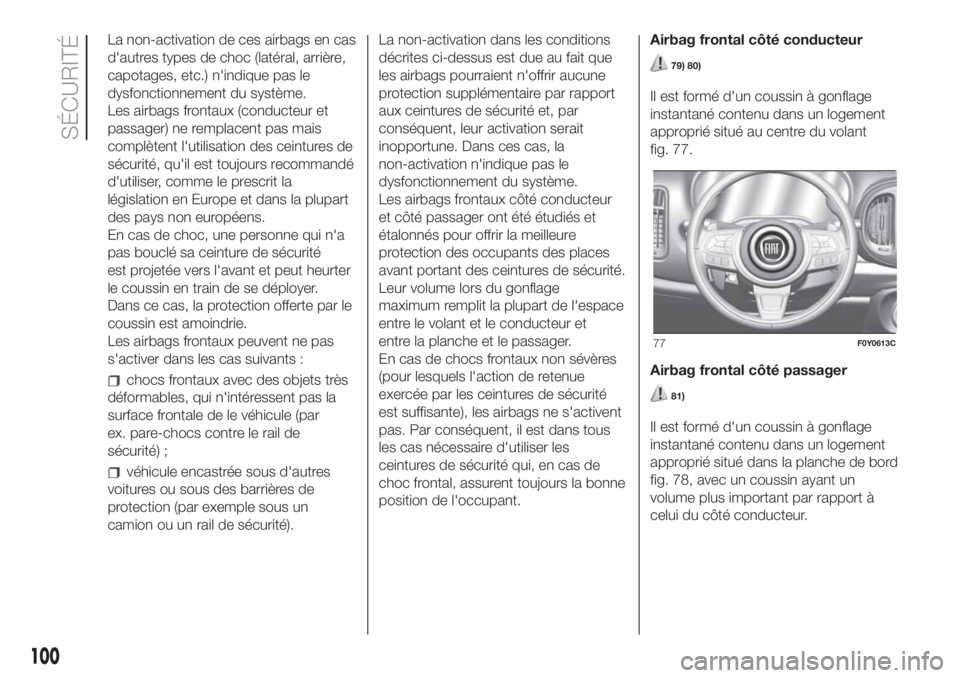

La non-activation de ces airbags en cas
d'autres types de choc (latéral, arrière,
capotages, etc.) n'indique pas le
dysfonctionnement du système.
Les airbags frontaux (conducteur et
passager) ne remplacent pas mais
complètent l'utilisation des ceintures de
sécurité, qu'il est toujours recommandé
d'utiliser, comme le prescrit la
législation en Europe et dans la plupart
des pays non européens.
En cas de choc, une personne qui n'a
pas bouclé sa ceinture de sécurité
est projetée vers l'avant et peut heurter
le coussin en train de se déployer.
Dans ce cas, la protection offerte par le
coussin est amoindrie.
Les airbags frontaux peuvent ne pas
s'activer dans les cas suivants :
chocs frontaux avec des objets très
déformables, qui n'intéressent pas la
surface frontale de le véhicule (par
ex. pare-chocs contre le rail de
sécurité) ;
véhicule encastrée sous d'autres
voitures ou sous des barrières de
protection (par exemple sous un
camion ou un rail de sécurité).La non-activation dans les conditions
décrites ci-dessus est due au fait que
les airbags pourraient n'offrir aucune
protection supplémentaire par rapport
aux ceintures de sécurité et, par
conséquent, leur activation serait
inopportune. Dans ces cas, la
non-activation n'indique pas le
dysfonctionnement du système.
Les airbags frontaux côté conducteur
et côté passager ont été étudiés et
étalonnés pour offrir la meilleure
protection des occupants des places
avant portant des ceintures de sécurité.
Leur volume lors du gonflage
maximum remplit la plupart de l'espace
entre le volant et le conducteur et
entre la planche et le passager.
En cas de chocs frontaux non sévères
(pour lesquels l'action de retenue
exercée par les ceintures de sécurité
est suffisante), les airbags ne s'activent
pas. Par conséquent, il est dans tous
les cas nécessaire d'utiliser les
ceintures de sécurité qui, en cas de
choc frontal, assurent toujours la bonne
position de l'occupant.Airbag frontal côté conducteur
79) 80)
Il est formé d'un coussin à gonflage
instantané contenu dans un logement
approprié situé au centre du volant
fig. 77.
Airbag frontal côté passager
81)
Il est formé d'un coussin à gonflage
instantané contenu dans un logement
approprié situé dans la planche de bord
fig. 78, avec un coussin ayant un
volume plus important par rapport à
celui du côté conducteur.
77F0Y0613C
100
SÉCURITÉ

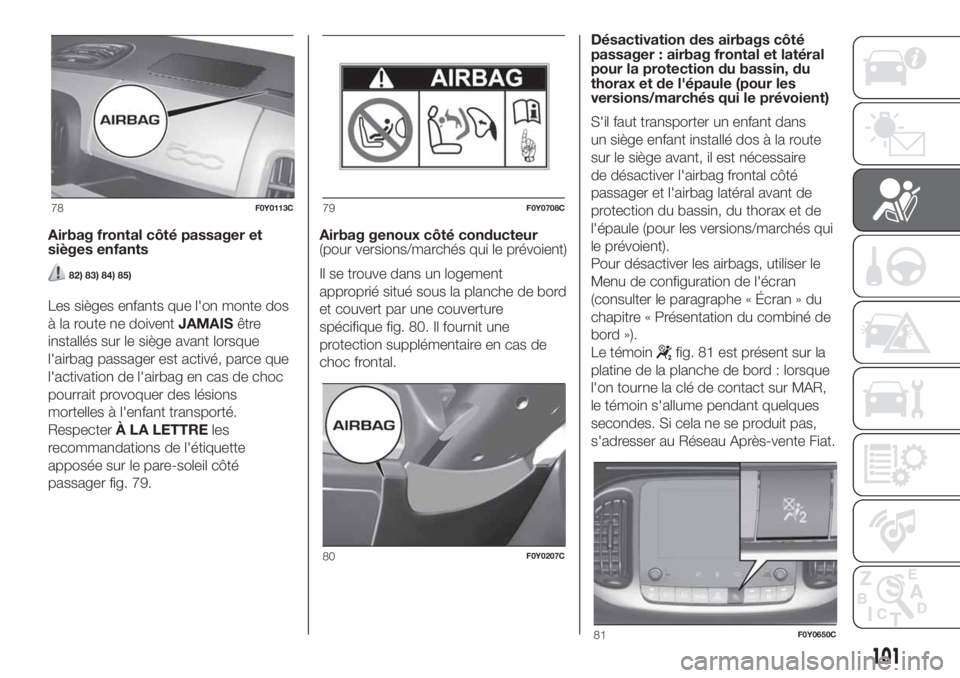

Airbag frontal côté passager et
sièges enfants
82) 83) 84) 85)
Les sièges enfants que l'on monte dos
à la route ne doiventJAMAISêtre
installés sur le siège avant lorsque
l'airbag passager est activé, parce que
l'activation de l'airbag en cas de choc
pourrait provoquer des lésions
mortelles à l'enfant transporté.
RespecterÀ LA LETTREles
recommandations de l'étiquette
apposée sur le pare-soleil côté
passager fig. 79.Airbag genoux côté conducteur
(pour versions/marchés qui le prévoient)
Il se trouve dans un logement
approprié situé sous la planche de bord
et couvert par une couverture
spécifique fig. 80. Il fournit une
protection supplémentaire en cas de
choc frontal.Désactivation des airbags côté
passager : airbag frontal et latéral
pour la protection du bassin, du
thorax et de l'épaule (pour les
versions/marchés qui le prévoient)
S'il faut transporter un enfant dans
un siège enfant installé dos à la route
sur le siège avant, il est nécessaire
de désactiver l'airbag frontal côté
passager et l'airbag latéral avant de
protection du bassin, du thorax et de
l'épaule (pour les versions/marchés qui
le prévoient).
Pour désactiver les airbags, utiliser le
Menu de configuration de l'écran
(consulter le paragraphe « Écran » du
chapitre « Présentation du combiné de
bord »).
Le témoin
fig. 81 est présent sur la
platine de la planche de bord : lorsque
l'on tourne la clé de contact sur MAR,
le témoin s'allume pendant quelques
secondes. Si cela ne se produit pas,
s'adresser au Réseau Après-vente Fiat.
78F0Y0113C79F0Y0708C
80F0Y0207C
81F0Y0650C
101

Pendant les premières secondes,
l'allumage de la LED n'indique pas
l'état réel de la protection du passager,
mais il a pour but d'en vérifier le
fonctionnement correct. Après le test
de quelques secondes, le témoin
indique l'état de la protection airbag
passager (protection passager
désactivée: témoin allumé fixement/
protection passager activée: témoin
éteint).
102
SÉCURITÉ

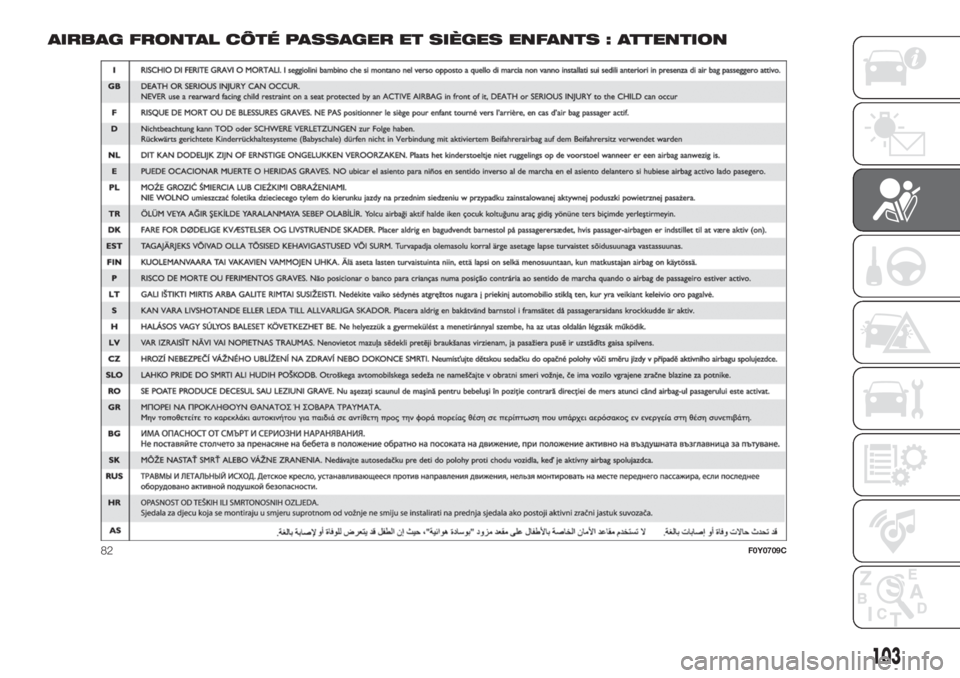

AIRBAG FRONTAL CÔTÉ PASSAGER ET SIÈGES ENFANTS : ATTENTION
82F0Y0709C
103

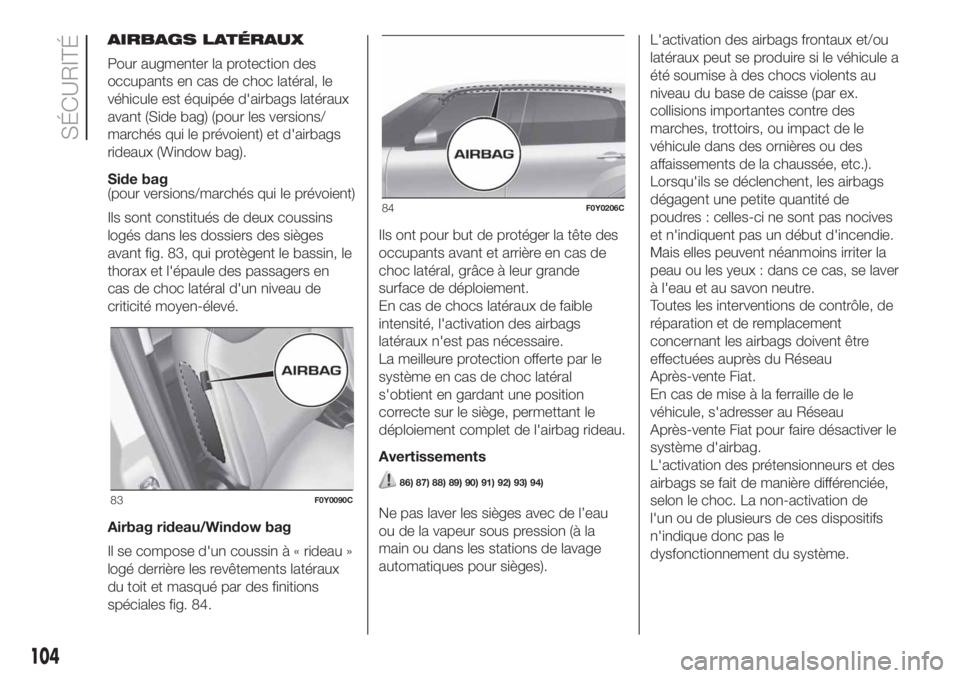

AIRBAGS LATÉRAUX
Pour augmenter la protection des
occupants en cas de choc latéral, le
véhicule est équipée d'airbags latéraux
avant (Side bag) (pour les versions/
marchés qui le prévoient) et d'airbags
rideaux (Window bag).
Side bag
(pour versions/marchés qui le prévoient)
Ils sont constitués de deux coussins
logés dans les dossiers des sièges
avant fig. 83, qui protègent le bassin, le
thorax et l'épaule des passagers en
cas de choc latéral d'un niveau de
criticité moyen-élevé.
Airbag rideau/Window bag
Il se compose d'un coussin à « rideau »
logé derrière les revêtements latéraux
du toit et masqué par des finitions
spéciales fig. 84.Ils ont pour but de protéger la tête des
occupants avant et arrière en cas de
choc latéral, grâce à leur grande
surface de déploiement.
En cas de chocs latéraux de faible
intensité, l'activation des airbags
latéraux n'est pas nécessaire.
La meilleure protection offerte par le
système en cas de choc latéral
s'obtient en gardant une position
correcte sur le siège, permettant le
déploiement complet de l'airbag rideau.
Avertissements
86) 87) 88) 89) 90) 91) 92) 93) 94)
Ne pas laver les sièges avec de l’eau
ou de la vapeur sous pression (à la
main ou dans les stations de lavage
automatiques pour sièges).L'activation des airbags frontaux et/ou
latéraux peut se produire si le véhicule a
été soumise à des chocs violents au
niveau du base de caisse (par ex.
collisions importantes contre des
marches, trottoirs, ou impact de le
véhicule dans des ornières ou des
affaissements de la chaussée, etc.).
Lorsqu'ils se déclenchent, les airbags
dégagent une petite quantité de
poudres : celles-ci ne sont pas nocives
et n'indiquent pas un début d'incendie.
Mais elles peuvent néanmoins irriter la
peau ou les yeux : dans ce cas, se laver
à l'eau et au savon neutre.
Toutes les interventions de contrôle, de
réparation et de remplacement
concernant les airbags doivent être
effectuées auprès du Réseau
Après-vente Fiat.
En cas de mise à la ferraille de le
véhicule, s'adresser au Réseau
Après-vente Fiat pour faire désactiver le
système d'airbag.
L'activation des prétensionneurs et des
airbags se fait de manière différenciée,
selon le choc. La non-activation de
l'un ou de plusieurs de ces dispositifs
n'indique donc pas le
dysfonctionnement du système.83F0Y0090C
84F0Y0206C
104
SÉCURITÉ

ATTENTION
79)Ne pas coller d'adhésifs ou d'autres
objets sur le volant, ni sur la planche à
proximité de l'airbag côté passager ni sur
le revêtement latéral côté toit ou sur les
sièges. Ne pas placer d'objets sur la
planche côté passager (des téléphones
portables, par exemple), car ils pourraient
interférer avec l'ouverture de l'airbag
passager et blesser grièvement les
occupants de le véhicule.
80)Toujours conduire en gardant les mains
sur la couronne du volant, de manière à
laisser l'airbag se gonfler librement en cas
d'activation. Ne pas conduire avec le corps
courbé en avant, mais positionner le
dossier bien droit en y appuyant bien le
dos.
81)DANGER GRAVE : Quand l'airbag
passager est actif, NE PAS installer sur le
siège avant passager les sièges enfants qui
se montent dans le sens contraire de la
marche. En cas de choc, l'activation de
l'airbag pourrait provoquer des lésions
mortelles à l'enfant transporté,
indépendamment de la gravité du choc.
Par conséquent, toujours désactiver
l'airbag côté passager quand un siège
enfant est monté sur le siège avant
passager dans le sens contraire de la
marche. En outre, le siège avant passager
doit être reculé jusqu'en butée, pour éviter
tout contact du siège enfant avec la
planche de bord. Réactiver immédiatement
l'airbag passager dès que le siège enfant
est désinstallé.82)Pour la désactivation des airbags à
l'aide du menu du combiné de bord,
consulter le chapitre « Présentation du
combiné de bord », au paragraphe « Menu
de Configuration ».
83)Ne pas accrocher d'objets rigides aux
crochets porte-manteaux ou aux poignées
de soutien.
84)Ne pas appuyer la tête, les bras ou les
coudes sur la porte, sur les vitres et dans la
zone de l'airbag rideau afin d'éviter toute
lésion pendant la phase de gonflage.
85)Ne jamais pencher la tête, les bras et
les coudes hors des vitres du véhicule.
86)Si le témoin
ne s'allume pas
lorsqu'on tourne la clé sur MAR ou qu'il
reste allumé pendant la marche, il s'agit
peut-être d'une anomalie des systèmes de
maintien ; si tel est le cas, les airbags ou
les prétensionneurs pourraient ne pas
s'activer en cas d'accident ou, plus
rarement, s'activer intempestivement.
Avant de poursuivre, contacter le Réseau
Après-vente Fiat pour faire immédiatement
contrôler le système.
87)Sur certaines versions, en cas de
panne du témoin
, le témoins'allume et les charges pyrotechniques
de l'airbag passager sont désactivées.
88)En présence d'airbag latéral, ne pas
recouvrir le dossier des sièges avant avec
des revêtements ou des housses.
89)Ne pas voyager avec des objets sur les
genoux, devant le thorax et encore moins
en tenant une pipe, un crayon, etc. entre
les dents. En cas de choc avec
déploiement de l'airbag, vous pourriez
vous blesser grièvement.90)Si le véhicule a fait l'objet d'un vol ou
d'une tentative de vol, si elle a subi des
actes de vandalisme ou des inondations,
faire vérifier le système airbag auprès
du Réseau Après-vente Fiat.
91)Quand la clé de contact est introduite
et sur la position MAR, même si le moteur
est à l’arrêt, les airbags peuvent s'activer
même si le véhicule est à l'arrêt, si celle-ci
est heurtée par un autre véhicule en
marche. Par conséquent, même lorsque le
véhicule est à l'arrêt, les sièges enfants
que l'on monte dans le sens contraire de la
marche NE doivent PAS être installés sur
le siège avant passager quand l'airbag
frontal passager est actif. En cas de choc,
l'activation de l'airbag peut provoquer
des lésions mortelles à l'enfant transporté.
Par conséquent, toujours désactiver
l'airbag côté passager quand un siège
enfant est monté sur le siège avant
passager dans le sens contraire de la
marche. En outre, le siège avant passager
doit être reculé jusqu'en butée, pour éviter
tout contact du siège enfant avec la
planche de bord. Réactiver immédiatement
l'airbag passager dès que le siège enfant
est désinstallé. Nous rappelons enfin que si
la clé est tournée sur STOP, aucun
dispositif de sécurité (airbag ou
prétensionneurs) ne s'active en cas de
choc ; cela ne constitue pas forcément un
dysfonctionnement du système.
105

92)Le témoinindique l'état de la
protection airbag côté passager. En cas de
LED éteinte, la protection côté passager
est active : pour la désactiver, utiliser le
Menu de Configuration (dans ce cas,
la LED s'allume). Suite à une manœuvre de
démarrage du moteur (clé de contact
tournée sur MAR), 5 secondes au moins
après la dernière fois que le moteur a
été éteint, la LED s'allume pendant environ
8 secondes. Si cela ne se produit pas,
s'adresser au Réseau Après-vente Fiat. Il
se peut que, en cas de manœuvres
d'extinction/redémarrage du moteur
inférieures à 5 secondes, la LED reste
éteinte. Dans ce cas, pour vérifier le bon
fonctionnement de la LED, couper le
moteur, attendre au moins 5 secondes et
démarrer le moteur. En fonction des
conditions de le véhicule, la LED pourrait
s'allumer avec différentes intensités.
L'intensité pourrait aussi varier durant le
même cycle de clé.
93)Le déclenchement de l'airbag frontal
est prévu pour des chocs plus sévères que
ceux qui activent les prétensionneurs.
Pour des chocs compris dans l'intervalle
entre deux seuils d'activation, il est donc
normal que seuls les prétensionneurs
se déclenchent.
94)L'airbag ne remplace pas les ceintures
de sécurité, mais en augmente l'efficacité.
De plus, puisque les airbags frontaux
n'interviennent pas lors de collisions
frontales à faible vitesse, de collisions
latérales, de télescopages ou de
capotages, les occupants sont protégés,
en plus que par les éventuels airbags
latéraux, principalement par les ceintures
de sécurité qui, par conséquent, doivent
toujours être bouclées.
106
SÉCURITÉ

DÉMARRAGE ET CONDUITE
Entrons au « cœur » de la voiture :
voyons comment exploiter au mieux
tout son potentiel.
Voici comment conduire en toute
sécurité quelle que soit la situation,
pour faire de la voiture une agréable
compagne de voyage attentive à notre
confort et notre portefeuille.DÉMARRAGE DU MOTEUR ............108
À L'ARRÊT ......................................109
FREIN À MAIN.................................109
UTILISATION DE LA BOÎTE DE
VITESSES MANUELLE ....................110
UTILISATION DE LA BOÎTE DE
VITESSES DUALOGIC ....................111
SYSTÈME START&STOP ................113
CRUISE CONTROL
(RÉGULATEUR DE VITESSE
CONSTANTE)..................................115
SPEED LIMITER ..............................116
MODE SELECTOR ..........................117
CAPTEURS DE
STATIONNEMENT ...........................121
CAMÉRA DE RECUL
(PARKVIEW® REAR BACK UP
CAMERA) ........................................123
TRACTAGE DE REMORQUES ........124
RAVITAILLEMENT
DE LA VOITURE ..............................125
ADDITIF POUR ÉMISSIONS DE
DIESEL ADBLUE® (UREA) ..............130
107

DÉMARRAGE DU
MOTEUR
95) 96)38) 39) 40) 41) 42)
Avant de démarrer le moteur, régler le
siège, les rétroviseurs d'aile et
d'habitacle et boucler correctement la
ceinture de sécurité.
Pour démarrer le moteur, ne jamais
appuyer sur la pédale d'accélérateur.
VERSIONS AVEC BOÎTE
DE VITESSES MANUELLE
Versions essence
Procéder de la manière suivante :
actionner le frein à main et placer le
levier de vitesses au point mort ;
enfoncer la pédale d'embrayage à
fond, sans appuyer sur l'accélérateur ;
tourner la clé de contact sur AVV
et la relâcher dès que le moteur tourne.
Versions Diesel
Procéder de la manière suivante :
serrer le frein à main, placer le levier
de vitesses au point mort et tourner
la clé de contact sur MAR : le témoin
et s'allume sur le combiné de bord;
attendre l'extinction du témoin
puis appuyer à fond sur la pédale
d'embrayage, sans appuyer sur
l'accélérateur ;
tourner la clé de contact sur AVV
juste après l'extinction du témoin
.
Relâcher la clé de contact dès que le
moteur démarre.
ATTENTION Si le moteur ne démarre
pas à la première tentative, ramener la
clé sur STOP avant de répéter la
manœuvre de démarrage. Si, clé de
contact sur MAR, le symbole
reste
allumé à l'écran, et le témoin
(versions essence uniquement)
reste allumé sur le combiné
d'instruments, ramener la clé de
contact sur STOP puis à nouveau sur
MAR. Si le symbole
reste allumé,
essayer avec les autres clés fournies
avec le véhicule. Si le moteur ne
démarre toujours pas, s'adresser au
Réseau Après-vente Fiat.
VERSIONS AVEC BOÎTE
DE VITESSES DUALOGIC
97)
Le système autorise le démarrage du
moteur, soit avec une vitesse
enclenchée, soit avec la boîte de
vitesses au point mort (N).Néanmoins, il est toujours nécessaire
d'appuyer d'abord sur la pédale de
frein si la vitesse enclenchée n'est pas
le point mort. Avant de démarrer le
moteur, il est conseillé de placer le levier
de vitesses au point mort (N).
ARRÊT DU MOTEUR
Moteur au ralenti, tourner la clé de
contact sur STOP.
ATTENTION Après un parcours difficile,
il convient, avant de couper le moteur,
de le faire tourner au ralenti, pour
permettre que la température diminue à
l'intérieur du compartiment moteur.
ATTENTION
95)Il est dangereux de laisser tourner le
moteur dans des locaux fermés. Le moteur
consomme de l'oxygène et dégage du
gaz carbonique, de l'oxyde de carbone et
d'autres gaz toxiques.
96)Tant que le moteur n'est pas lancé, le
servofrein et la direction assistée électrique
ne sont pas actifs ; par conséquent, il est
nécessaire d'exercer un effort plus
important qu'en temps normal sur la
pédale de frein et sur le volant.
97)Si le moteur ne démarre pas avec une
vitesse enclenchée, la situation de danger
potentiel, due au fait que la boîte de
vitesses s’est placée automatiquement au
point mort, est signalée par un signal
sonore.
108
DÉMARRAGE ET CONDUITE
