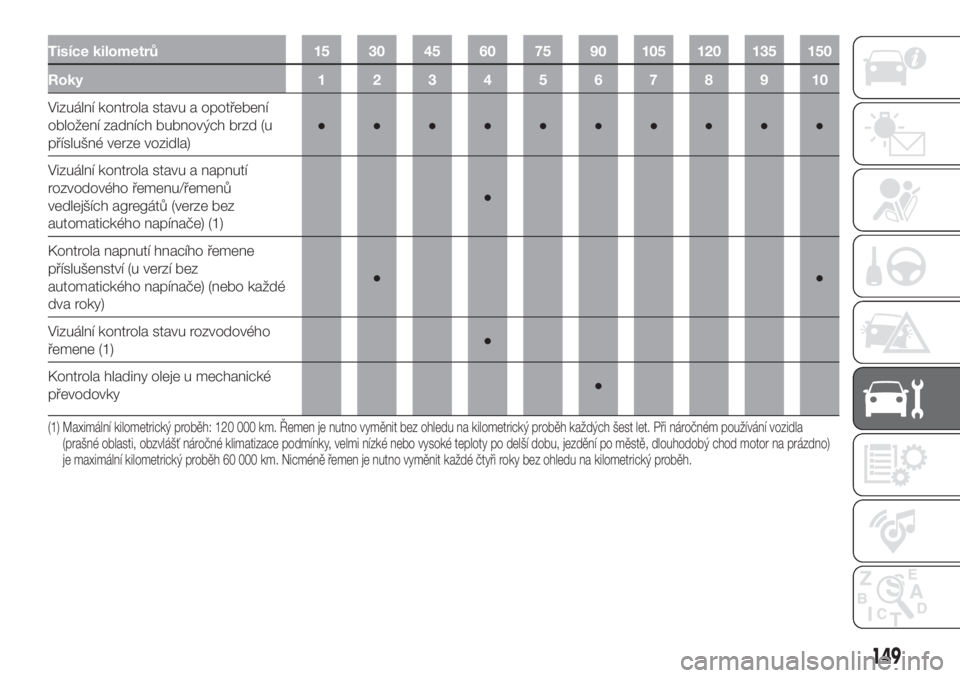

Tisíce kilometrů 15 30 45 60 75 90 105 120 135 150
Roky12345678910
Vizuální kontrola stavu a opotřebení
obložení zadních bubnových brzd (u
příslušné verze vozidla)●●●●●●●●●●
Vizuální kontrola stavu a napnutí
rozvodového řemenu/řemenů
vedlejších agregátů (verze bez
automatického napínače) (1)●
Kontrola napnutí hnacího řemene
příslušenství (u verzí bez
automatického napínače) (nebo každé
dva roky)●●
Vizuální kontrola stavu rozvodového
řemene (1)●
Kontrola hladiny oleje u mechanické
převodovky●
(1) Maximální kilometrický proběh: 120 000 km. Řemen je nutno vyměnit bez ohledu na kilometrický proběh každých šest let. Při náročném používání vozidla
(prašné oblasti, obzvlášť náročné klimatizace podmínky, velmi nízké nebo vysoké teploty po delší dobu, jezdění po městě, dlouhodobý chod motor na prázdno)
je maximální kilometrický proběh 60 000 km. Nicméně řemen je nutno vyměnit každé čtyři roky bez ohledu na kilometrický proběh.
149

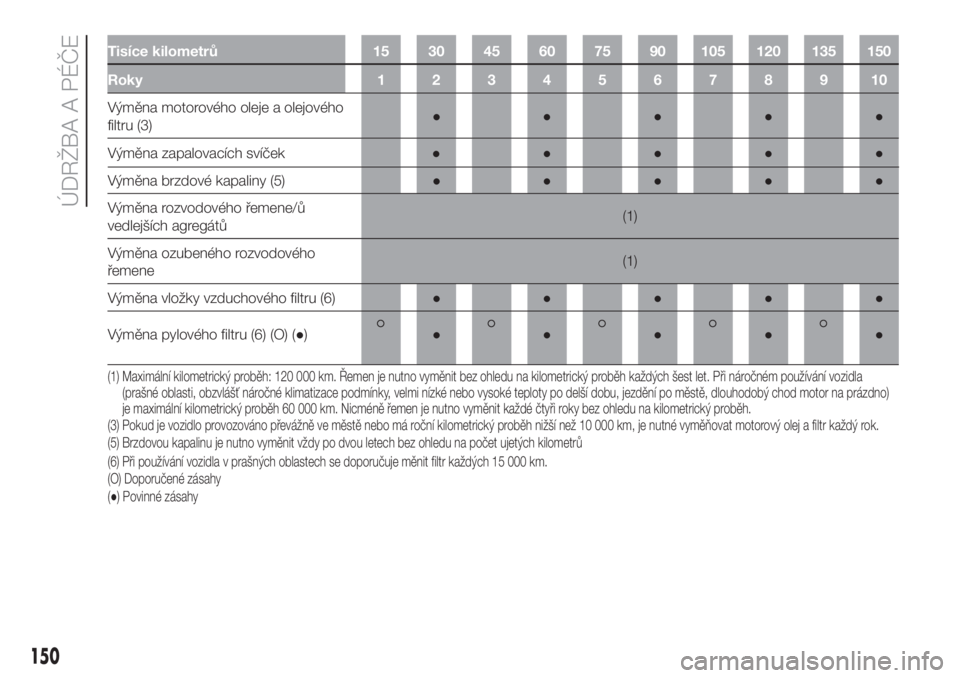

Tisíce kilometrů 15 30 45 60 75 90 105 120 135 150
Roky12345678910
Výměna motorového oleje a olejového
filtru (3)●●●●●
Výměna brzdové kapaliny (5)●●●●●
Výměna rozvodového řemene/ů
vedlejších agregátů(1)
Výměna ozubeného rozvodového
řemene(1)
Výměna vložky vzduchového filtru (6)●●●●●
Výměna pylového filtru (6) (O) (●)
●●●●●
(3) Pokud je vozidlo provozováno převážně ve městě nebo má roční kilometrický proběh nižší než 10 000 km, je nutné vyměňovat motorový olej a filtr každýrok.
(5) Brzdovou kapalinu je nutno vyměnit vždy po dvou letech bez ohledu na počet ujetých kilometrů (1) Maximální kilometrický proběh: 120 000 km. Řemen je nutno vyměnit bez ohledu na kilometrický proběh každých šest let. Při náročném používání vozidla
(prašné oblasti, obzvlášť náročné klimatizace podmínky, velmi nízké nebo vysoké teploty po delší dobu, jezdění po městě, dlouhodobý chod motor na prázdno)
je maximální kilometrický proběh 60 000 km. Nicméně řemen je nutno vyměnit každé čtyři roky bez ohledu na kilometrický proběh.
(6) Při používání vozidla v prašných oblastech se doporučuje měnit filtr každých 15 000 km.
(O) Doporučené zásahy
(●) Povinné zásahy
150
ÚDRŽBA A PÉČE
●●●●●Výměna zapalovacích svíček

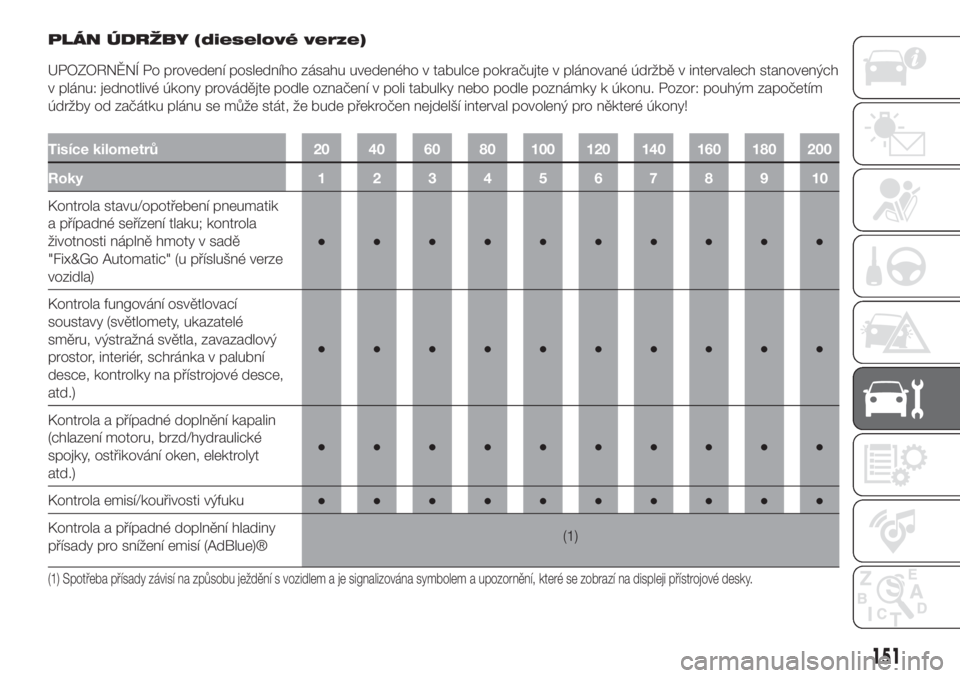

PLÁN ÚDRŽBY (dieselové verze)
UPOZORNĚNÍ Po provedení posledního zásahu uvedeného v tabulce pokračujte v plánované údržbě v intervalech stanovených
v plánu: jednotlivé úkony provádějte podle označení v poli tabulky nebo podle poznámky k úkonu. Pozor: pouhým započetím
údržby od začátku plánu se může stát, že bude překročen nejdelší interval povolený pro některé úkony!
Tisíce kilometrů 20 40 60 80 100 120 140 160 180 200
Roky12345678910
Kontrola stavu/opotřebení pneumatik
a případné seřízení tlaku; kontrola
životnosti náplně hmoty v sadě
"Fix&Go Automatic" (u příslušné verze
vozidla)●●●●●●●●●●
Kontrola fungování osvětlovací
soustavy (světlomety, ukazatelé
směru, výstražná světla, zavazadlový
prostor, interiér, schránka v palubní
desce, kontrolky na přístrojové desce,
atd.)●●●●●●●●●●
Kontrola a případné doplnění kapalin
(chlazení motoru, brzd/hydraulické
spojky, ostřikování oken, elektrolyt
atd.)●●●●●●●●●●
Kontrola emisí/kouřivosti výfuku●●●●●●●●●●
Kontrola a případné doplnění hladiny
přísady pro snížení emisí (AdBlue)®(1)
(1) Spotřeba přísady závisí na způsobu ježdění s vozidlem a je signalizována symbolem a upozornění, které se zobrazí na displeji přístrojové desky.
151

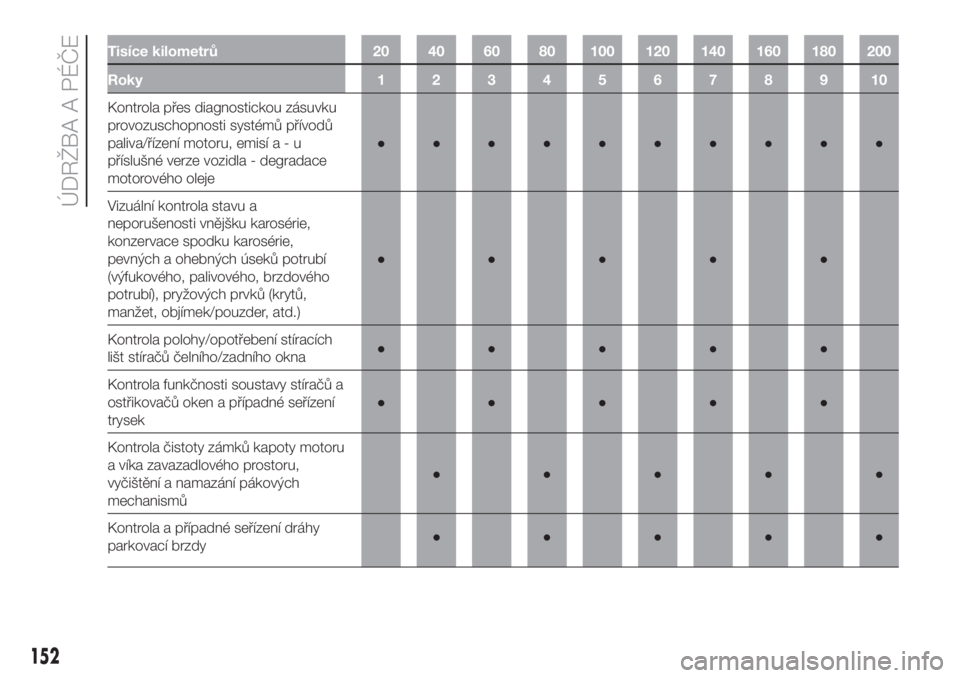

Tisíce kilometrů 20 40 60 80 100 120 140 160 180 200
Roky12345678910
Kontrola přes diagnostickou zásuvku
provozuschopnosti systémů přívodů
paliva/řízení motoru, emisía-u
příslušné verze vozidla - degradace
motorového oleje●●●●●●●●●●
Vizuální kontrola stavu a
neporušenosti vnějšku karosérie,
konzervace spodku karosérie,
pevných a ohebných úseků potrubí
(výfukového, palivového, brzdového
potrubí), pryžových prvků (krytů,
manžet, objímek/pouzder, atd.)●●●●●
Kontrola polohy/opotřebení stíracích
lišt stíračů čelního/zadního okna●●●●●
Kontrola funkčnosti soustavy stíračů a
ostřikovačů oken a případné seřízení
trysek●●●●●
Kontrola čistoty zámků kapoty motoru
a víka zavazadlového prostoru,
vyčištění a namazání pákových
mechanismů●●●●●
Kontrola a případné seřízení dráhy
parkovací brzdy●●●●●
152
ÚDRŽBA A PÉČE

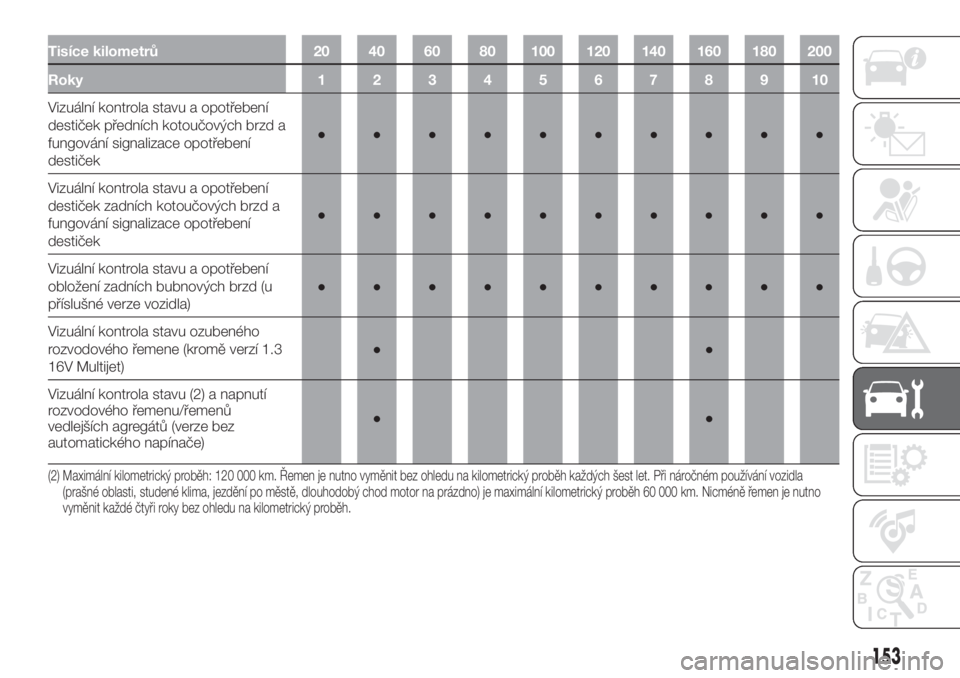

Tisíce kilometrů 20 40 60 80 100 120 140 160 180 200
Roky12345678910
Vizuální kontrola stavu a opotřebení
destiček předních kotoučových brzd a
fungování signalizace opotřebení
destiček●●●●●●●●●●
Vizuální kontrola stavu a opotřebení
destiček zadních kotoučových brzd a
fungování signalizace opotřebení
destiček●●●●●●●●●●
Vizuální kontrola stavu a opotřebení
obložení zadních bubnových brzd (u
příslušné verze vozidla)●●●●●●●●●●
Vizuální kontrola stavu ozubeného
rozvodového řemene (kromě verzí 1.3
16V Multijet)●●
Vizuální kontrola stavu (2) a napnutí
rozvodového řemenu/řemenů
vedlejších agregátů (verze bez
automatického napínače)●●
(2) Maximální kilometrický proběh: 120 000 km. Řemen je nutno vyměnit bez ohledu na kilometrický proběh každých šest let. Při náročném používání vozidla
(prašné oblasti, studené klima, jezdění po městě, dlouhodobý chod motor na prázdno) je maximální kilometrický proběh 60 000 km. Nicméně řemen je nutno
vyměnit každé čtyři roky bez ohledu na kilometrický proběh.
153

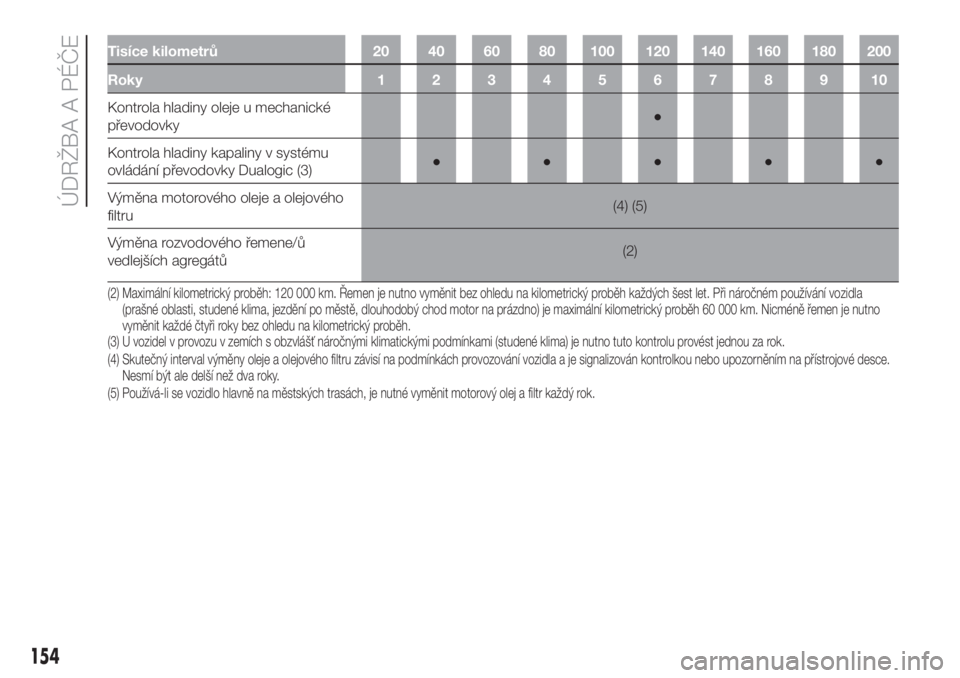

Tisíce kilometrů 20 40 60 80 100 120 140 160 180 200
Roky12345678910
Kontrola hladiny oleje u mechanické
převodovky●
Kontrola hladiny kapaliny v systému
ovládání převodovky Dualogic (3)●●●●●
Výměna motorového oleje a olejového
filtru(4) (5)
Výměna rozvodového řemene/ů
vedlejších agregátů(2)
(3) U vozidel v provozu v zemích s obzvlášť náročnými klimatickými podmínkami (studené klima) je nutno tuto kontrolu provést jednou za rok.
(4) Skutečný interval výměny oleje a olejového filtru závisí na podmínkách provozování vozidla a je signalizován kontrolkou nebo upozorněním na přístrojové desce.
Nesmí být ale delší než dva roky.
(5) Používá-li se vozidlo hlavně na městských trasách, je nutné vyměnit motorový olej a filtr každý rok. (2) Maximální kilometrický proběh: 120 000 km. Řemen je nutno vyměnit bez ohledu na kilometrický proběh každých šest let. Při náročném používání vozidla
(prašné oblasti, studené klima, jezdění po městě, dlouhodobý chod motor na prázdno) je maximální kilometrický proběh 60 000 km. Nicméně řemen je nutno
vyměnit každé čtyři roky bez ohledu na kilometrický proběh.
154
ÚDRŽBA A PÉČE

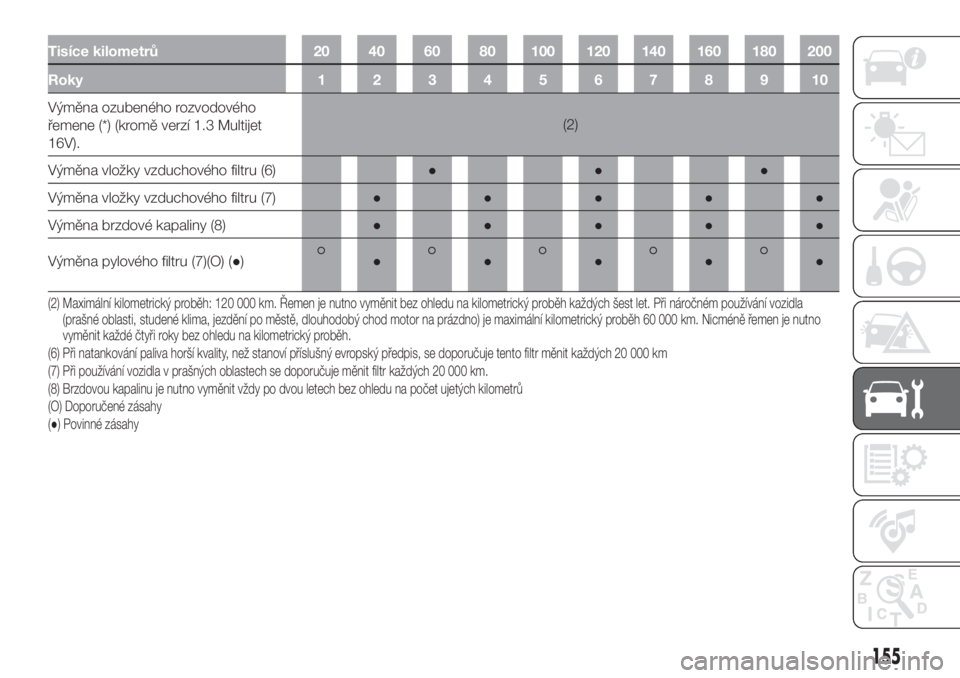

Tisíce kilometrů 20 40 60 80 100 120 140 160 180 200
Roky12345678910
Výměna ozubeného rozvodového
řemene (*) (kromě verzí 1.3 Multijet
16V).(2)
Výměna vložky vzduchového filtru (6)●●●
Výměna vložky vzduchového filtru (7)●●●●●
Výměna brzdové kapaliny (8)●●●●●
Výměna pylového filtru (7)(O) (●)
●●●●●
(2) Maximální kilometrický proběh: 120 000 km. Řemen je nutno vyměnit bez ohledu na kilometrický proběh každých šest let. Při náročném používání vozidla
(prašné oblasti, studené klima, jezdění po městě, dlouhodobý chod motor na prázdno) je maximální kilometrický proběh 60 000 km. Nicméně řemen je nutno
vyměnit každé čtyři roky bez ohledu na kilometrický proběh.
(6) Při natankování paliva horší kvality, než stanoví příslušný evropský předpis, se doporučuje tento filtr měnit každých 20 000 km
(7) Při používání vozidla v prašných oblastech se doporučuje měnit filtr každých 20 000 km.
(8) Brzdovou kapalinu je nutno vyměnit vždy po dvou letech bez ohledu na počet ujetých kilometrů
(O) Doporučené zásahy
(●) Povinné zásahy
155

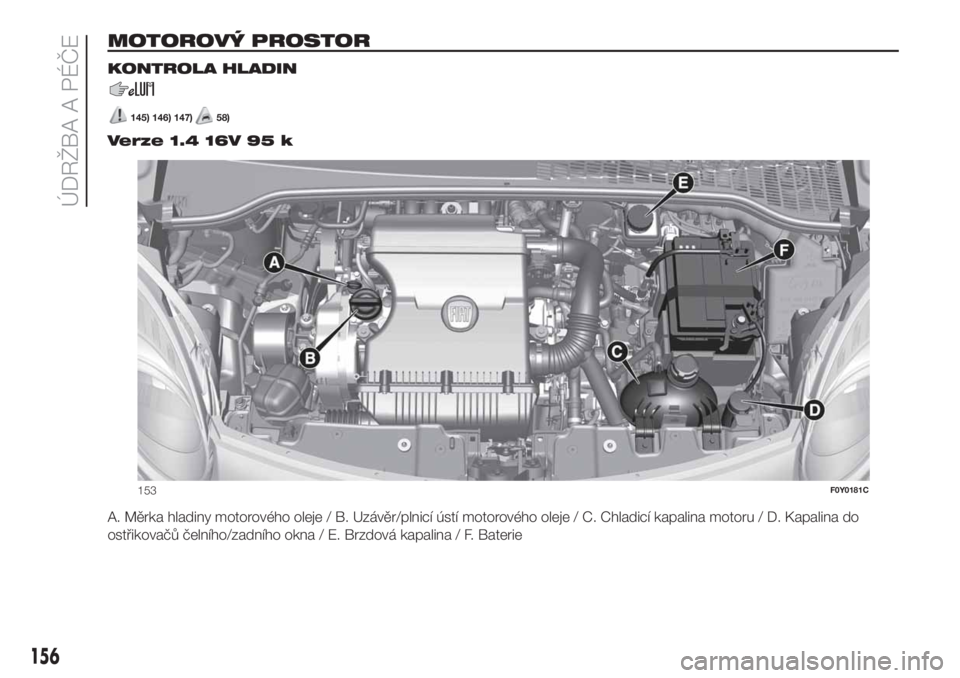

MOTOROVÝ PROSTOR
KONTROLA HLADIN
145) 146) 147)58)
.
Verze 1.4 16V 95 k
A. Měrka hladiny motorového oleje / B. Uzávěr/plnicí ústí motorového oleje / C. Chladicí kapalina motoru / D. Kapalina do
ostřikovačů čelního/zadního okna / E. Brzdová kapalina / F. Baterie
153F0Y0181C
156
ÚDRŽBA A PÉČE

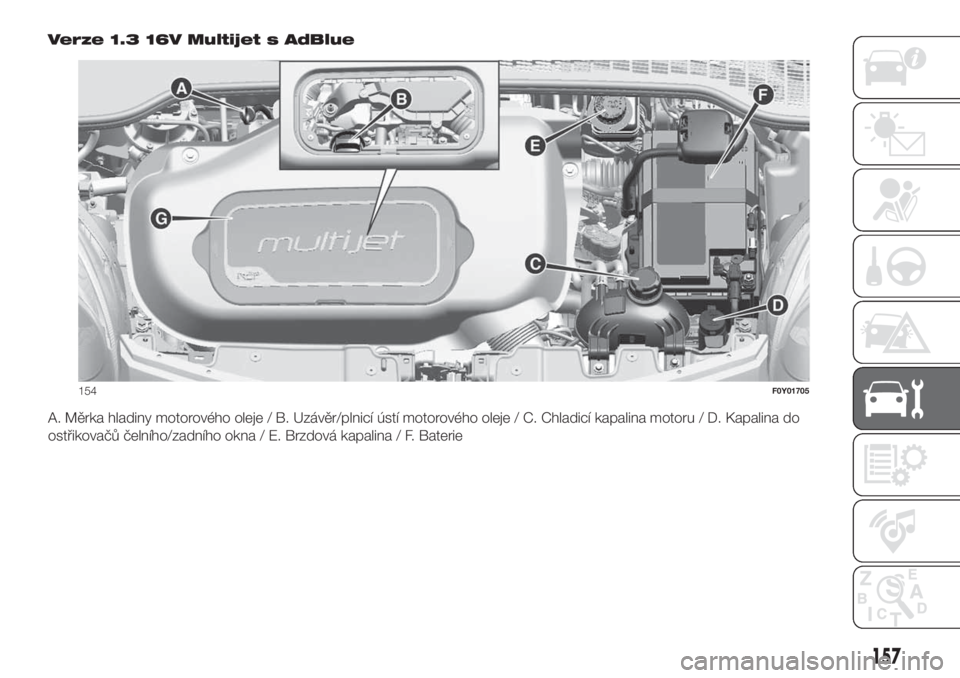

Verze 1.3 16V Multijet s AdBlue
A. Měrka hladiny motorového oleje / B. Uzávěr/plnicí ústí motorového oleje / C. Chladicí kapalina motoru / D. Kapalina do
ostřikovačů čelního/zadního okna / E. Brzdová kapalina / F. Baterie
154F0Y01705
157

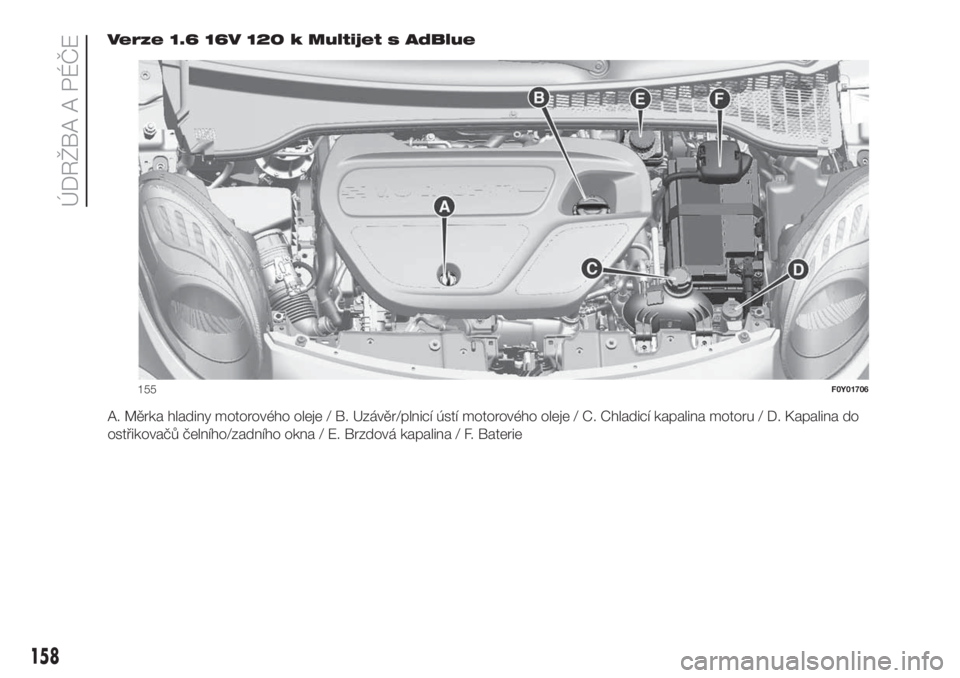

Verze 1.6 16V 120 k Multijet s AdBlue
A. Měrka hladiny motorového oleje / B. Uzávěr/plnicí ústí motorového oleje / C. Chladicí kapalina motoru / D. Kapalina do
ostřikovačů čelního/zadního okna / E. Brzdová kapalina / F. Baterie
155F0Y01706
158
