FIAT 500L 2019 Návod k použití a údržbě (in Czech)

Nikdy nepřelévejte kapalinu
AdBlue® do jiné nádoby: znečistila
by se.
Při poškození čisticího systému
výfukových plynů způsobeného
použitím přísady/kohoutkové vody,
nafty či nedodržením předpisů
přestane platit záruka.
Pro pokračování v běžném
používání vozidla při vypotřebování
přísady AdBlue® postupujte podle
pokynů uvedených v části
„Kontrolky a upozornění“ v kapitole
„Seznámení s přístrojovou deskou“.
Skladování AdBlue® (přísady AUS)
Přísada AdBlue® je považována za
velmi stabilní produkt s dlouhou dobou
skladování. Při skladování při teplotách
NIŽŠÍCH než 32 °C lze tuto přísadu
skladovat nejméně jeden rok.
Postupujte podle pokynů uvedených
výrobcem na štítku.
50)
Paliva - Identifikace kompatibility
vozidel Grafické vyjádření informací
pro spotřebitele podle normy EN
16942
Podle uvedených symbolů lze snáze
rozpoznat správnou typologii paliva pro
natankování do vozidla.Před tankováním zkontrolujte symboly
na vnitřku víka palivové nádrže (pokud
tam jsou), a srovnejte je se symbolem
uvedeným na výdejním stojanu (pokud
na něm je).

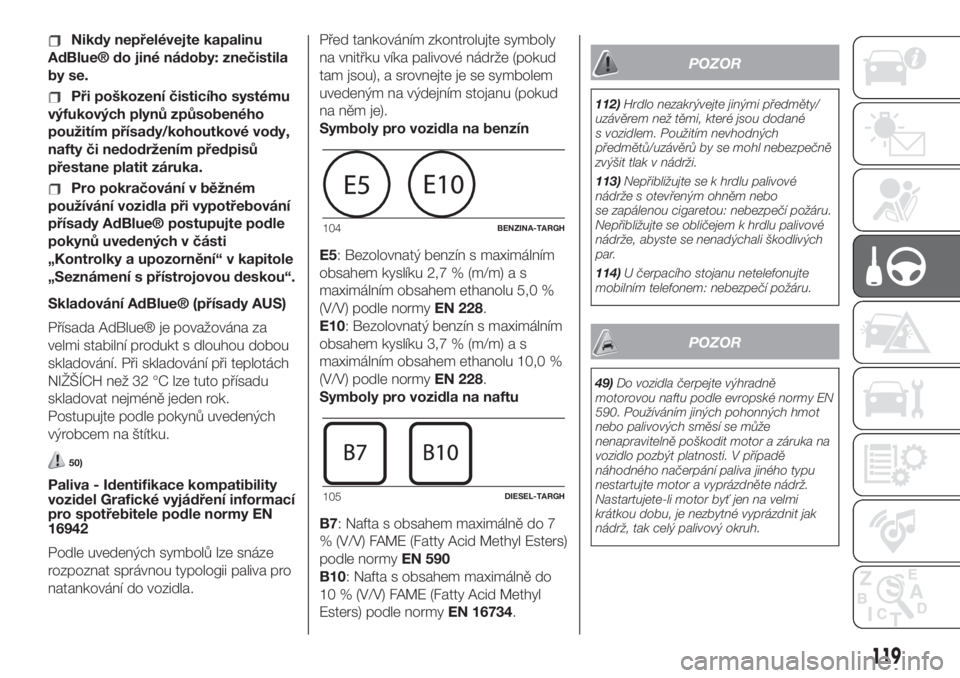

Symboly pro vozidla na benzín
E5: Bezolovnatý benzín s maximálním
obsahem kyslíku 2,7 % (m/m) a s
maximálním obsahem ethanolu 5,0 %
(V/V) podle normyEN 228.
E10: Bezolovnatý benzín s maximálním
obsahem kyslíku 3,7 % (m/m) a s
maximálním obsahem ethanolu 10,0 %
(V/V) podle normyEN 228.
Symboly pro vozidla na naftu
B7: Nafta s obsahem maximálně do 7
% (V/V) FAME (Fatty Acid Methyl Esters)
podle normyEN 590
B10: Nafta s obsahem maximálně do
10 % (V/V) FAME (Fatty Acid Methyl
Esters) podle normyEN 16734.
POZOR
112)Hrdlo nezakrývejte jinými předměty/
uzávěrem než těmi, které jsou dodané
s vozidlem. Použitím nevhodných
předmětů/uzávěrů by se mohl nebezpečně
zvýšit tlak v nádrži.
113)Nepřibližujte se k hrdlu palivové
nádrže s otevřeným ohněm nebo
se zapálenou cigaretou: nebezpečí požáru.
Nepřibližujte se obličejem k hrdlu palivové
nádrže, abyste se nenadýchali škodlivých
par.
114)U čerpacího stojanu netelefonujte
mobilním telefonem: nebezpečí požáru.
POZOR
49)Do vozidla čerpejte výhradně
motorovou naftu podle evropské normy EN
590. Používáním jiných pohonných hmot
nebo palivových směsí se může
nenapravitelně poškodit motor a záruka na
vozidlo pozbýt platnosti. V případě
náhodného načerpání paliva jiného typu
nestartujte motor a vyprázdněte nádrž.
Nastartujete-li motor byť jen na velmi
krátkou dobu, je nezbytné vyprázdnit jak
nádrž, tak celý palivový okruh.
104BENZINA-TARGH
105DIESEL-TARGH
119

50)Jestliže AdBlue® v nádrži ohřívalo po
delší dobu na teplotu vyšší než 50 °C (např.
přímým slunečním osvitem), může se
AdBlue® začít rozkládat a uvolňovat
čpavkové výpary. Čpavkové výpary mají
čpavý zápach, takže při vyšroubovávání
uzávěru nádrže přísady AdBlue® dávejte
pozor, abyste se nenadechly těchto
čpavkových výparů, které z ní začnou
unikat. Nicméně v této koncentraci nejsou
čpavkové výpary škodlivé nebo
nebezpečné pro zdraví.PŘÍSADA PRO
SNÍŽENÍ EMISÍ
DIESELOVÝCH
MOTORŮ AdBlue®

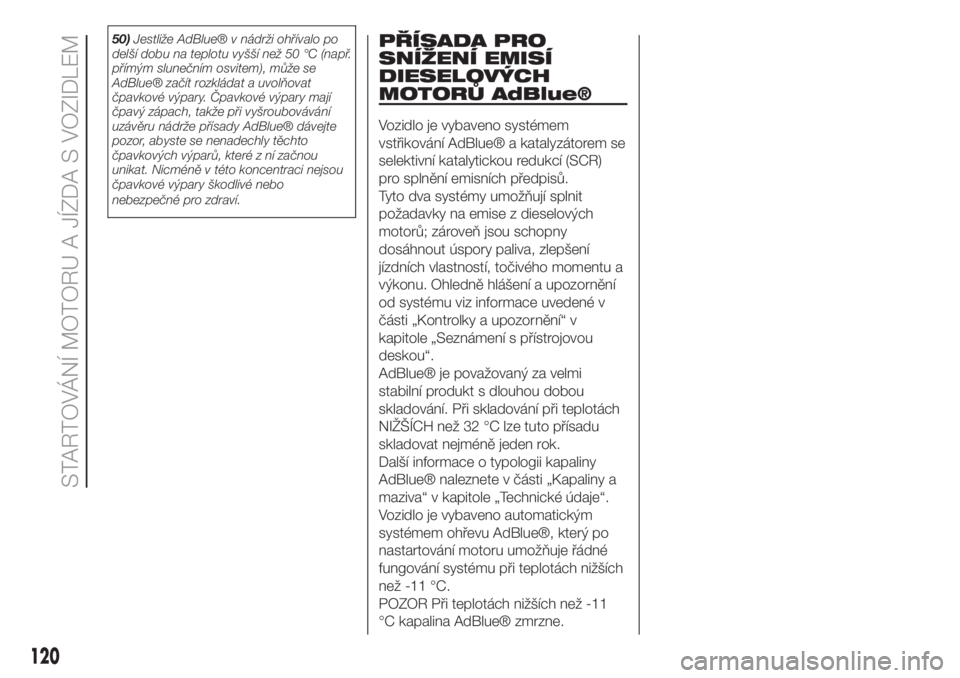

Vozidlo je vybaveno systémem
vstřikování AdBlue® a katalyzátorem se
selektivní katalytickou redukcí (SCR)
pro splnění emisních předpisů.
Tyto dva systémy umožňují splnit
požadavky na emise z dieselových
motorů; zároveň jsou schopny
dosáhnout úspory paliva, zlepšení
jízdních vlastností, točivého momentu a
výkonu. Ohledně hlášení a upozornění
od systému viz informace uvedené v
části „Kontrolky a upozornění“ v
kapitole „Seznámení s přístrojovou
deskou“.
AdBlue® je považovaný za velmi
stabilní produkt s dlouhou dobou
skladování. Při skladování při teplotách
NIŽŠÍCH než 32 °C lze tuto přísadu
skladovat nejméně jeden rok.
Další informace o typologii kapaliny
AdBlue® naleznete v části „Kapaliny a
maziva“ v kapitole „Technické údaje“.
Vozidlo je vybaveno automatickým
systémem ohřevu AdBlue®, který po
nastartování motoru umožňuje řádné
fungování systému při teplotách nižších
než -11 °C.
POZOR Při teplotách nižších než -11
°C kapalina AdBlue® zmrzne.
120
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM

V NOUZI
Píchnutá pneumatika nebo nesvítí
nějaká žárovka?
Může se přihodit, že nám cestování
naruší nějaká nepříjemnost.
Řešení kritických situací samostatně v
klidu a pokoji lze najít na stránkách
věnovaných tomu, co dělat v nouzi.
Ve výjimečné situaci doporučujeme
zatelefonovat na bezplatné telefonní
číslo uvedené v záruční knížce.
Je rovněž možné zjistit adresu
nejbližších autorizovaných servisů
zavoláním na univerzální, národní nebo
mezinárodní bezplatné telefonní
číslo.VÝSTRAŽNÁ SVĚTLA .....................122
VÝMĚNA KOLA ...............................122
SADA “FIX&GO AUTOMATIC” .........127
VÝMĚNA ŽÁROVKY ........................129
VÝMĚNA POJISTEK........................136
NOUZOVÉ STARTOVÁNÍ.................141
SYSTÉM ODPOJENÍ PŘÍVODU
PALIVA ............................................143
TAŽENÍ VOZIDLA ............................143
121

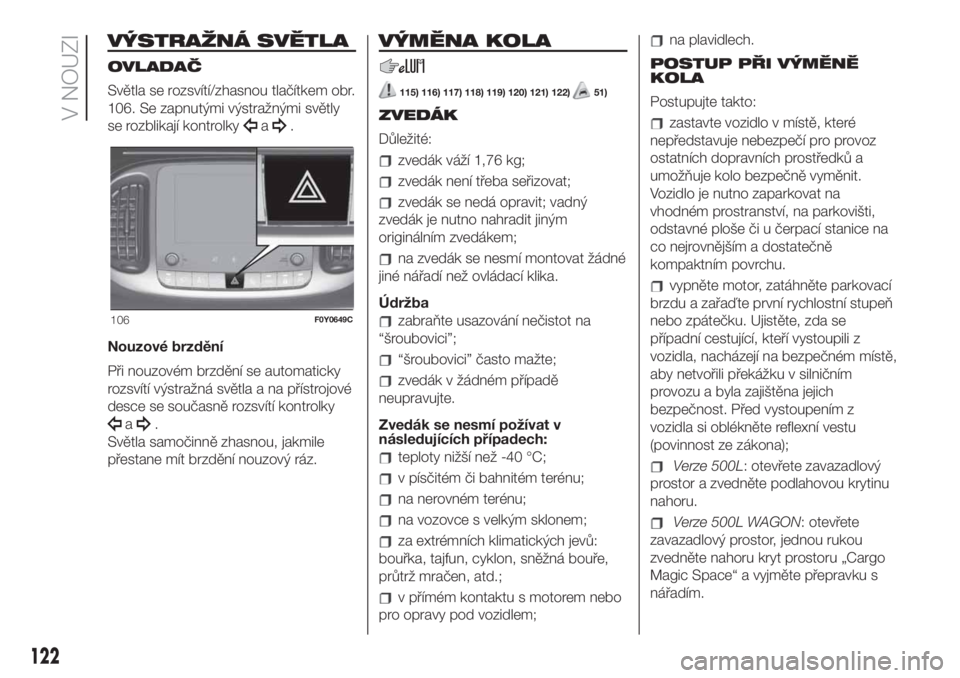

VÝSTRAŽNÁ SVĚTLA
OVLADAČ
Světla se rozsvítí/zhasnou tlačítkem obr.
106. Se zapnutými výstražnými světly
se rozblikají kontrolky
a.
Nouzové brzdění
Při nouzovém brzdění se automaticky
rozsvítí výstražná světla a na přístrojové
desce se současně rozsvítí kontrolky
a.
Světla samočinně zhasnou, jakmile
přestane mít brzdění nouzový ráz.
VÝMĚNA KOLA
115) 116) 117) 118) 119) 120) 121) 122)51)
ZVEDÁK
Důležité:
zvedák váží 1,76 kg;
zvedák není třeba seřizovat;
zvedák se nedá opravit; vadný
zvedák je nutno nahradit jiným
originálním zvedákem;
na zvedák se nesmí montovat žádné
jiné nářadí než ovládací klika.
Údržba
zabraňte usazování nečistot na
“šroubovici”;
“šroubovici” často mažte;
zvedák v žádném případě
neupravujte.
Zvedák se nesmí požívat v
následujících případech:
teploty nižší než -40 °C;
v písčitém či bahnitém terénu;
na nerovném terénu;
na vozovce s velkým sklonem;
za extrémních klimatických jevů:
bouřka, tajfun, cyklon, sněžná bouře,
průtrž mračen, atd.;
v přímém kontaktu s motorem nebo
pro opravy pod vozidlem;
na plavidlech.
POSTUP PŘI VÝMĚNĚ
KOLA
Postupujte takto:
zastavte vozidlo v místě, které
nepředstavuje nebezpečí pro provoz
ostatních dopravních prostředků a
umožňuje kolo bezpečně vyměnit.
Vozidlo je nutno zaparkovat na
vhodném prostranství, na parkovišti,
odstavné ploše či u čerpací stanice na
co nejrovnějším a dostatečně
kompaktním povrchu.
vypněte motor, zatáhněte parkovací
brzdu a zařaďte první rychlostní stupeň
nebo zpátečku. Ujistěte, zda se
případní cestující, kteří vystoupili z
vozidla, nacházejí na bezpečném místě,
aby netvořili překážku v silničním
provozu a byla zajištěna jejich
bezpečnost. Před vystoupením z
vozidla si oblékněte reflexní vestu
(povinnost ze zákona);
Verze 500L: otevřete zavazadlový
prostor a zvedněte podlahovou krytinu
nahoru.
Verze 500L WAGON: otevřete
zavazadlový prostor, jednou rukou
zvedněte nahoru kryt prostoru „Cargo
Magic Space“ a vyjměte přepravku s
nářadím.
106F0Y0649C
122
V NOUZI

Verze 500L WAGON s AdBlue®:
otevřete zavazadlový prostor, jednou
rukou zvedněte nahoru kryt prostoru
„Cargo Magic Space“, vyšroubujte
upevňovací objímku D obr. 107 a
vyjměte přepravku s nářadím a rezervní
kolo.

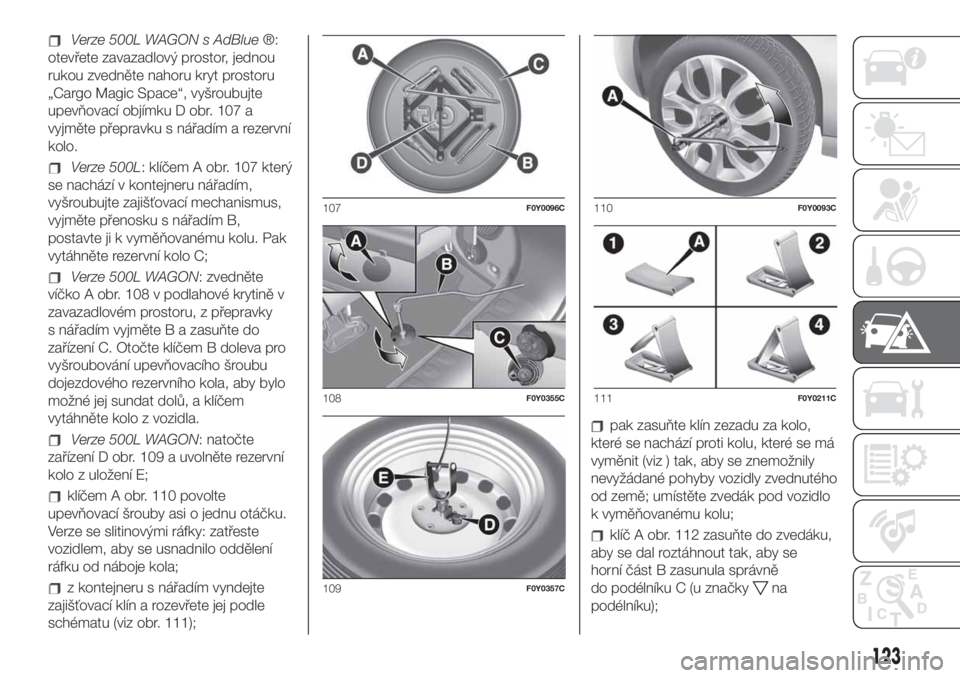

Verze 500L: klíčem A obr. 107 který
se nachází v kontejneru nářadím,
vyšroubujte zajišťovací mechanismus,
vyjměte přenosku s nářadím B,
postavte ji k vyměňovanému kolu. Pak
vytáhněte rezervní kolo C;
Verze 500L WAGON: zvedněte
víčko A obr. 108 v podlahové krytině v
zavazadlovém prostoru, z přepravky
s nářadím vyjměte B a zasuňte do
zařízení C. Otočte klíčem B doleva pro
vyšroubování upevňovacího šroubu
dojezdového rezervního kola, aby bylo
možné jej sundat dolů, a klíčem
vytáhněte kolo z vozidla.
Verze 500L WAGON: natočte
zařízení D obr. 109 a uvolněte rezervní
kolo z uložení E;
klíčem A obr. 110 povolte
upevňovací šrouby asi o jednu otáčku.
Verze se slitinovými ráfky: zatřeste
vozidlem, aby se usnadnilo oddělení
ráfku od náboje kola;
z kontejneru s nářadím vyndejte
zajišťovací klín a rozevřete jej podle
schématu (viz obr. 111);
pak zasuňte klín zezadu za kolo,
které se nachází proti kolu, které se má
vyměnit (viz ) tak, aby se znemožnily
nevyžádané pohyby vozidly zvednutého
od země; umístěte zvedák pod vozidlo
k vyměňovanému kolu;
klíč A obr. 112 zasuňte do zvedáku,
aby se dal roztáhnout tak, aby se
horní část B zasunula správně
do podélníku C (u značky
na
podélníku);
107F0Y0096C
108F0Y0355C
109F0Y0357C
110F0Y0093C
111F0Y0211C
123

upozorněte případné osoby, které
jsou v blízkosti, že vozidlo se bude
zvedat; je třeba se proto vzdálit od
vozidla a hlavně se jej nedotýkat, dokud
nebude znovu na zemi;
kliku D obr. 112 zasuňte do uložení
na zařízení A a zvedákem nadzvedněte
vozidlo o několik centimetrů;
vyšroubujte čtyři upevňovací šrouby,
sejměte kryt kola, a nakonec
vyšroubujte pátý šroub a stáhněte kolo
(pouze u verzí s kryty kol upevněnými
šrouby).
zkontrolujte, zda se na styčných
plochách rezervního kola a náboje
nenacházejí nečistoty, které by mohly
způsobit povolení upevňovacích
šroubů;
namontujte rezervní kolo: nejdříve
zasuňte první kolový šroub do
nejbližšího otvoru k ventilu, pak jej
zašroubujte o několik závitů a
pokračujte našroubováním dalších
šroubů;
klíčem A obr. 107 zašroubujte
upevňovací šrouby na doraz;
klikou D zvedáku otáčejte tak, aby
se vozidlo spustilo dolů. Vytáhněte
zvedák;
klíčem A dodaným s vozidlem
zašroubujte šrouby křížem (vždy dva
šrouby proti sobě) na doraz v pořadí
uvedeném na obr. 113;
při výměně kola se slinovým ráfkem
doporučujeme je umístit obráceně
(ozdobná část musí směřovat nahoru).Verze 500L WAGON
123)
Po výměně kola postupujte takto:
zařízení A obr. 114 zašroubujte zpět
na držák B;
klíč C obr. 115 zasuňte do zařízení D
a otáčením doprava zašroubujte
upevňovací šroub nosiče dojezdového
rezervního kola. Zařízení je správně
upevněno, jestliže je v okénku E vidět
žlutý pruh;
píchlé kolo zasuňte do pytle a
umístěte jej do zavazadlového kola.
Umístění proděravělého kola (verze
500L WAGON)
Pětimístné verze: umístěte poškozené
kolo do zavazadlového prostoru.
112F0Y0014C
113F0Y0013C
114F0Y0360C
124
V NOUZI

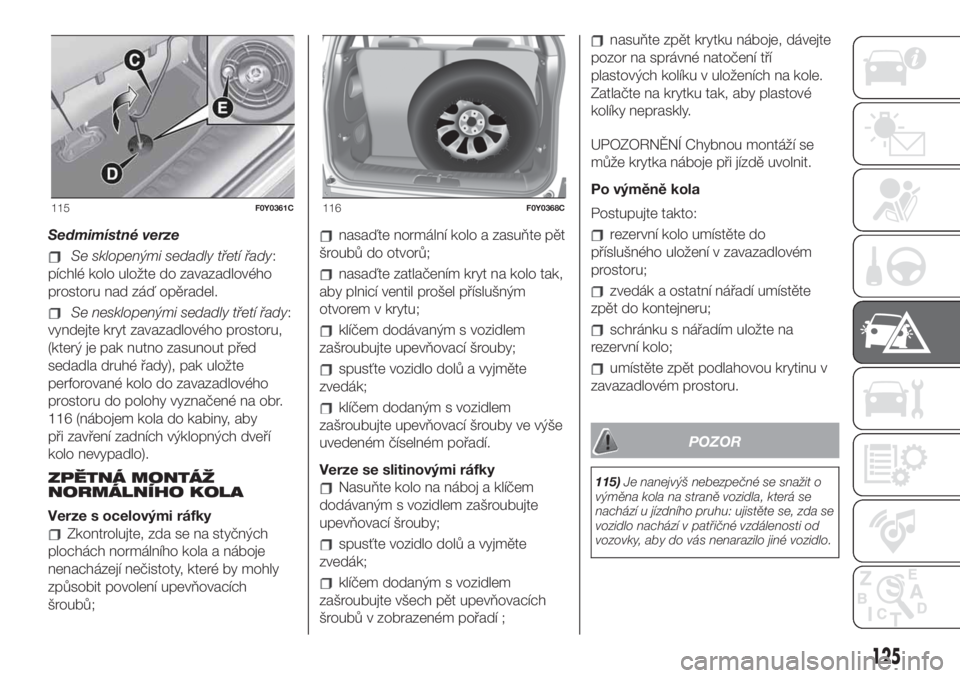

Sedmimístné verze
Se sklopenými sedadly třetí řady:
píchlé kolo uložte do zavazadlového
prostoru nad záď opěradel.
Se nesklopenými sedadly třetí řady:
vyndejte kryt zavazadlového prostoru,
(který je pak nutno zasunout před
sedadla druhé řady), pak uložte
perforované kolo do zavazadlového
prostoru do polohy vyznačené na obr.
116 (nábojem kola do kabiny, aby
při zavření zadních výklopných dveří
kolo nevypadlo).
ZPĚTNÁ MONTÁŽ
NORMÁLNÍHO KOLA
Verze s ocelovými ráfky
Zkontrolujte, zda se na styčných
plochách normálního kola a náboje
nenacházejí nečistoty, které by mohly
způsobit povolení upevňovacích
šroubů;
nasaďte normální kolo a zasuňte pět
šroubů do otvorů;
nasaďte zatlačením kryt na kolo tak,
aby plnicí ventil prošel příslušným
otvorem v krytu;
klíčem dodávaným s vozidlem
zašroubujte upevňovací šrouby;
spusťte vozidlo dolů a vyjměte
zvedák;
klíčem dodaným s vozidlem
zašroubujte upevňovací šrouby ve výše
uvedeném číselném pořadí.
Verze se slitinovými ráfky
Nasuňte kolo na náboj a klíčem
dodávaným s vozidlem zašroubujte
upevňovací šrouby;
spusťte vozidlo dolů a vyjměte
zvedák;
klíčem dodaným s vozidlem
zašroubujte všech pět upevňovacích
šroubů v zobrazeném pořadí ;
nasuňte zpět krytku náboje, dávejte
pozor na správné natočení tří
plastových kolíku v uloženích na kole.
Zatlačte na krytku tak, aby plastové
kolíky nepraskly.
UPOZORNĚNÍ Chybnou montáží se
může krytka náboje při jízdě uvolnit.
Po výměně kola
Postupujte takto:
rezervní kolo umístěte do
příslušného uložení v zavazadlovém
prostoru;
zvedák a ostatní nářadí umístěte
zpět do kontejneru;
schránku s nářadím uložte na
rezervní kolo;
umístěte zpět podlahovou krytinu v
zavazadlovém prostoru.
POZOR
115)Je nanejvýš nebezpečné se snažit o
výměna kola na straně vozidla, která se
nachází u jízdního pruhu: ujistěte se, zda se
vozidlo nachází v patřičné vzdálenosti od
vozovky, aby do vás nenarazilo jiné vozidlo.
115F0Y0361C116F0Y0368C
125

116)Vozidlo (u příslušné verze) je
dodáváno s rezervním kolem, které je
určeno jen pro ně a nesmí se používat na
vozidlech jiného modelu. Na své vozidlo
nenasazujte rezervní kolo z jiného modelu.
Rezervní kolo se smí použít pouze v
nouzovém případě. S rezervním kolem
jezděte jen v nezbytné míře rychlostí
nanejvýš 80 km/h. "Pozor! Pouze pro
dočasné použití! max. 80 km/h! Vyměňte
co nejdříve za standardní kolo. Štítek
nalepený na rezervním kole nesmíte v
žádném případě odstranit ani zakrýt. Na
rezervní kolo se v žádném případě nesmí
nasadit kryt kola. Vůz s namontovaným
nouzovým rezervním kolem má změněné
jízdní vlastnosti. Vyvarujte se prudkých
akcelerací a brzdění jakož i rychlého
projíždění zatáčkami.
117)Stojící vozidlo označte dle platných
předpisů: výstražnými světly, výstražným
trojúhelníkem, atd. Cestující musejí
vystoupit z vozidla a vyčkat mimo ně v
bezpečné vzdálenosti s ohledem na silniční
provoz. Pokud stojíte v kopci či na
nerovném povrchu, zajistěte kolo klínem,
který je dodán ve výbavě (viz pokyny na
následujících stranách).118)Vůz s namontovaným nouzovým
rezervním kolem má změněné jízdní
vlastnosti. Vyvarujte se prudkých akcelerací
a brzdění jakož i rychlého projíždění
zatáčkami. Celková životnost rezervního
kola je 3 000 km. Po ujetí této vzdálenosti
je nutno vyměnit kolo za jiné stejného typu.
Na ráfek určený pro nouzové rezervní
kolo nikdy nemontujte běžnou pneumatiku.
Nechejte kolo s píchnutou pneumatikou
opravit a znovu nasadit co nejdříve. Není
povoleno používat současně dvě či více
nouzových rezervních kol. Před montáží
nepotírejte závity šroubů tukem: mohly by
se samovolně vyšroubovat.
119)Zvedák je nářadí vyvinuté a
zkonstruované jen pro výměnu kola při
proděravění či jiném poškození pneumatiky
vozidla, s nímž je dodaný, nebo vozidla
stejného modelu. V žádném případě se
nesmí používat pro jiné účely, např. pro
zvedání vozidla jiného modelu či jiných
předmětů. V žádném případě se nesmí
používat pro údržbu či opravy pod vozidlem
nebo při výměně letních pneumatik za
zimní a naopak: pro takový případ se
obraťte na autorizovaný servis Fiat.
V žádném případě nelezte pod zvednuté
vozidlo: zvedák nasazujte jen do
vyznačených míst. Nepoužívejte zvedák pro
zvedání vyšších hmotností než těch, jež
jsou uvedeny na jeho štítku. Se zvednutým
vozidlem v žádném případě nestartujte
motor. Zvednutím vozidla více, než je třeba,
se může narušit stabilita všeho a hrozí i
prudký pád vozidla. Takže vozidlo zvedněte
jen v míře nezbytné pro nasazení rezervního
kola.120)Na dojezdové rezervní kolo nelze
nasadit sněhové řetězy. Jestliže píchnete
přední pneumatiku (hnací kolo) a je třeba
nasadit řetězy, je třeba přemontovat
dopředu kolo ze zadní nápravy a namísto
zadního kola nasadit rezervní kolo. Vpředu
tak budete mít dvě hnací kola normálního
rozměru, na něž bude možné sněhové
řetězy nasadit.
121)Otáčejte klikou, ujistěte se, že jí lze
otáčet volně, aniž si odřete ruku třením o
zem. Zranění mohou způsobit i části
zvedáku v pohybu (“šroubovice” a klouby):
vyhněte se kontaktu s nimi. Pokud se
zamažete mazacím tukem, pečlivě
se očistěte.
122)Nesprávná montáž krytu kola může
způsobit, že za jízdy odpadne. V žádném
případě neupravujte plnicí ventil
pneumatiky. Mezi ráfek a pneumatiku
nevkládejte žádné nástroje. Pravidelně
kontrolujte a doplňujte tlak v pneumatikách
a v rezervním kole podle hodnot uvedených
v kapitole "Technické údaje".
123)Po zvednutí/zajištění rezervního kola
třeba vytáhnout montážní klíč. Ve snaze
o uvolnění klíče jím ale NESMÍTE otočit
v opačném směru, aby se neuvolnilo
upevňovací zařízení a neohrozilo bezpečné
upevnění kola.
POZOR
51)Zajeďte co nejdříve do autorizovaného
servisu Fiat a nechejte zkontrolovat utažení
upevňovacích šroubů kola.
126
V NOUZI

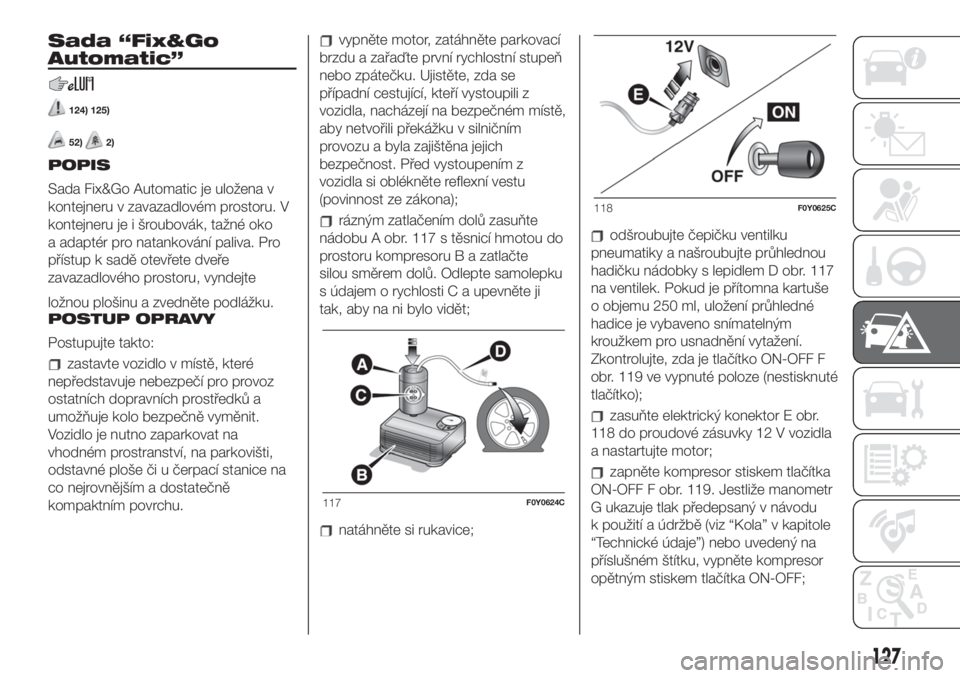

Sada “Fix&Go
Automatic”
124) 125)
52)2)
POPIS
Sada Fix&Go Automatic je uložena v
kontejneru v zavazadlovém prostoru. V
kontejneru je i šroubovák, tažné oko
a adaptér pro natankování paliva. Pro
přístup k sadě otevřete dveře
zavazadlového prostoru, vyndejte
ložnou plošinu a zvedněte podlážku.
POSTUP OPRAVY
Postupujte takto:
zastavte vozidlo v místě, které
nepředstavuje nebezpečí pro provoz
ostatních dopravních prostředků a
umožňuje kolo bezpečně vyměnit.
Vozidlo je nutno zaparkovat na
vhodném prostranství, na parkovišti,
odstavné ploše či u čerpací stanice na
co nejrovnějším a dostatečně
kompaktním povrchu.
vypněte motor, zatáhněte parkovací
brzdu a zařaďte první rychlostní stupeň
nebo zpátečku. Ujistěte, zda se
případní cestující, kteří vystoupili z
vozidla, nacházejí na bezpečném místě,
aby netvořili překážku v silničním
provozu a byla zajištěna jejich
bezpečnost. Před vystoupením z
vozidla si oblékněte reflexní vestu
(povinnost ze zákona);
rázným zatlačením dolů zasuňte
nádobu A obr. 117 s těsnicí hmotou do
prostoru kompresoru B a zatlačte
silou směrem dolů. Odlepte samolepku
s údajem o rychlosti C a upevněte ji
tak, aby na ni bylo vidět;
natáhněte si rukavice;
odšroubujte čepičku ventilku
pneumatiky a našroubujte průhlednou
hadičku nádobky s lepidlem D obr. 117
na ventilek. Pokud je přítomna kartuše
o objemu 250 ml, uložení průhledné
hadice je vybaveno snímatelným
kroužkem pro usnadnění vytažení.
Zkontrolujte, zda je tlačítko ON-OFF F
obr. 119 ve vypnuté poloze (nestisknuté
tlačítko);
zasuňte elektrický konektor E obr.
118 do proudové zásuvky 12 V vozidla
a nastartujte motor;
zapněte kompresor stiskem tlačítka
ON-OFF F obr. 119. Jestliže manometr
G ukazuje tlak předepsaný v návodu
k použití a údržbě (viz “Kola” v kapitole
“Technické údaje”) nebo uvedený na
příslušném štítku, vypněte kompresor
opětným stiskem tlačítka ON-OFF;
117F0Y0624C
118F0Y0625C
127

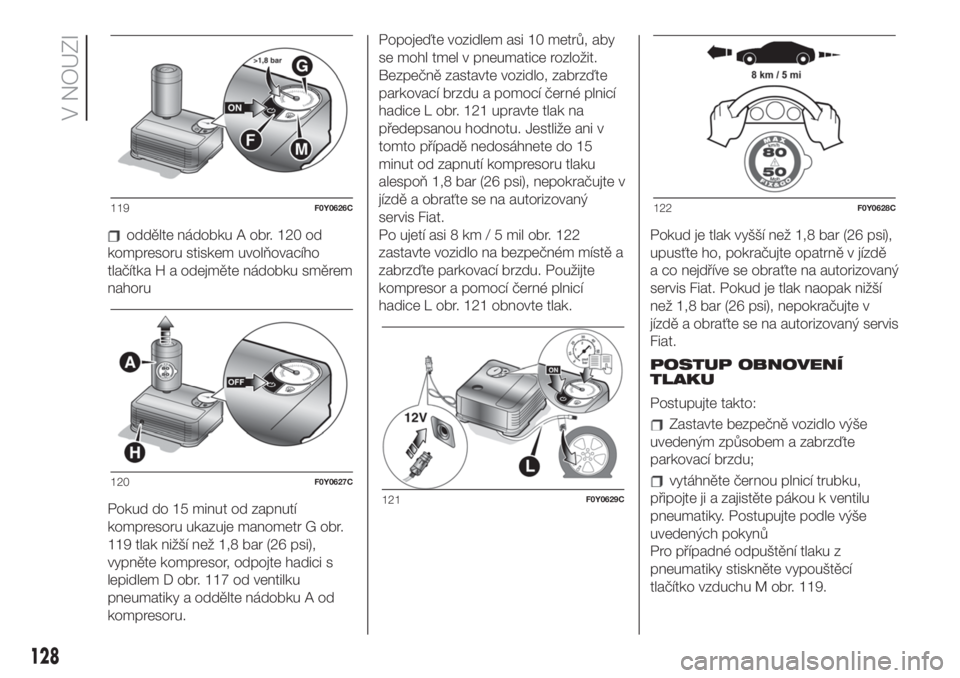

oddělte nádobku A obr. 120 od
kompresoru stiskem uvolňovacího
tlačítka H a odejměte nádobku směrem
nahoru
Pokud do 15 minut od zapnutí
kompresoru ukazuje manometr G obr.
119 tlak nižší než 1,8 bar (26 psi),
vypněte kompresor, odpojte hadici s
lepidlem D obr. 117 od ventilku
pneumatiky a oddělte nádobku A od
kompresoru.Popojeďte vozidlem asi 10 metrů, aby
se mohl tmel v pneumatice rozložit.
Bezpečně zastavte vozidlo, zabrzďte
parkovací brzdu a pomocí černé plnicí
hadice L obr. 121 upravte tlak na
předepsanou hodnotu. Jestliže ani v
tomto případě nedosáhnete do 15
minut od zapnutí kompresoru tlaku
alespoň 1,8 bar (26 psi), nepokračujte v
jízdě a obraťte se na autorizovaný
servis Fiat.
Po ujetí asi 8 km / 5 mil obr. 122
zastavte vozidlo na bezpečném místě a
zabrzďte parkovací brzdu. Použijte
kompresor a pomocí černé plnicí
hadice L obr. 121 obnovte tlak.Pokud je tlak vyšší než 1,8 bar (26 psi),
upusťte ho, pokračujte opatrně v jízdě
a co nejdříve se obraťte na autorizovaný
servis Fiat. Pokud je tlak naopak nižší
než 1,8 bar (26 psi), nepokračujte v
jízdě a obraťte se na autorizovaný servis
Fiat.
POSTUP OBNOVENÍ
TLAKU
Postupujte takto:
Zastavte bezpečně vozidlo výše
uvedeným způsobem a zabrzďte
parkovací brzdu;
vytáhněte černou plnicí trubku,
připojte ji a zajistěte pákou k ventilu
pneumatiky. Postupujte podle výše
uvedených pokynů
Pro případné odpuštění tlaku z
pneumatiky stiskněte vypouštěcí
tlačítko vzduchu M obr. 119.
119F0Y0626C
120F0Y0627C
121F0Y0629C
122F0Y0628C
128
V NOUZI
