FIAT 500L 2019 Návod k použití a údržbě (in Czech)

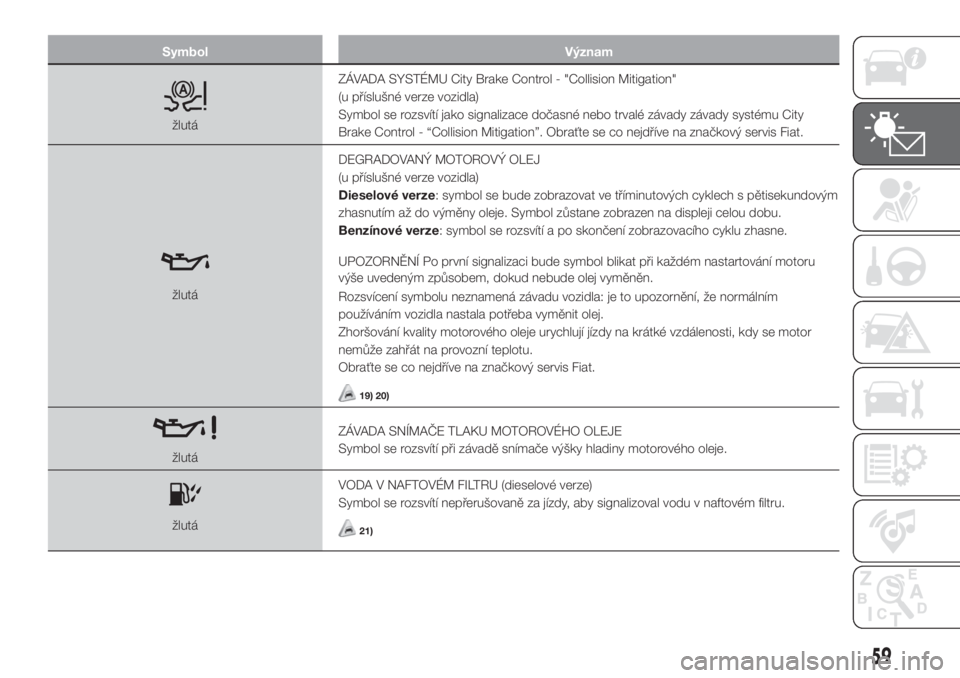

Symbol Význam
žlutáZÁVADA SYSTÉMU City Brake Control - "Collision Mitigation"
(u příslušné verze vozidla)
Symbol se rozsvítí jako signalizace dočasné nebo trvalé závady závady systému City
Brake Control - “Collision Mitigation”. Obraťte se co nejdříve na značkový servis Fiat.
žlutáDEGRADOVANÝ MOTOROVÝ OLEJ
(u příslušné verze vozidla)
Dieselové verze: symbol se bude zobrazovat ve tříminutových cyklech s pětisekundovým
zhasnutím až do výměny oleje. Symbol zůstane zobrazen na displeji celou dobu.
Benzínové verze: symbol se rozsvítí a po skončení zobrazovacího cyklu zhasne.
UPOZORNĚNÍ Po první signalizaci bude symbol blikat při každém nastartování motoru
výše uvedeným způsobem, dokud nebude olej vyměněn.
Rozsvícení symbolu neznamená závadu vozidla: je to upozornění, že normálním
používáním vozidla nastala potřeba vyměnit olej.
Zhoršování kvality motorového oleje urychlují jízdy na krátké vzdálenosti, kdy se motor
nemůže zahřát na provozní teplotu.
Obraťte se co nejdříve na značkový servis Fiat.
19) 20)
žlutáZÁVADA SNÍMAČE TLAKU MOTOROVÉHO OLEJE
Symbol se rozsvítí při závadě snímače výšky hladiny motorového oleje.
žlutáVODA V NAFTOVÉM FILTRU (dieselové verze)
Symbol se rozsvítí nepřerušovaně za jízdy, aby signalizoval vodu v naftovém filtru.21)
59

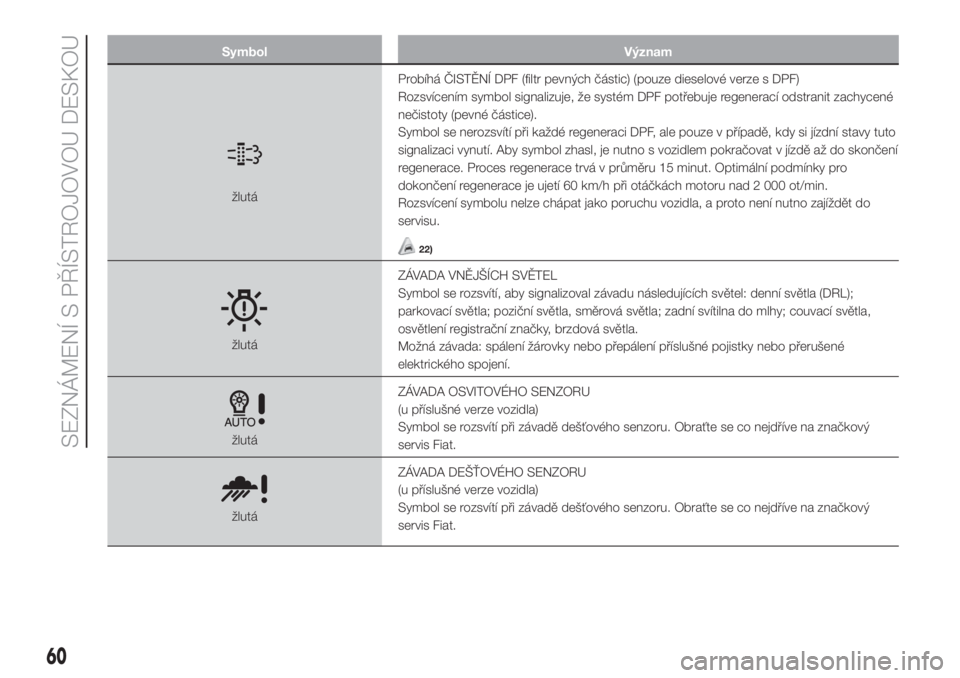

Symbol Význam
žlutáProbíhá ČISTĚNÍ DPF (filtr pevných částic) (pouze dieselové verze s DPF)
Rozsvícením symbol signalizuje, že systém DPF potřebuje regenerací odstranit zachycené
nečistoty (pevné částice).
Symbol se nerozsvítí při každé regeneraci DPF, ale pouze v případě, kdy si jízdní stavy tuto
signalizaci vynutí. Aby symbol zhasl, je nutno s vozidlem pokračovat v jízdě až do skončení
regenerace. Proces regenerace trvá v průměru 15 minut. Optimální podmínky pro
dokončení regenerace je ujetí 60 km/h při otáčkách motoru nad 2 000 ot/min.
Rozsvícení symbolu nelze chápat jako poruchu vozidla, a proto není nutno zajíždět do
servisu.
22)
žlutáZÁVADA VNĚJŠÍCH SVĚTEL
Symbol se rozsvítí, aby signalizoval závadu následujících světel: denní světla (DRL);
parkovací světla; poziční světla, směrová světla; zadní svítilna do mlhy; couvací světla,
osvětlení registrační značky, brzdová světla.
Možná závada: spálení žárovky nebo přepálení příslušné pojistky nebo přerušené
elektrického spojení.
žlutáZÁVADA OSVITOVÉHO SENZORU
(u příslušné verze vozidla)
Symbol se rozsvítí při závadě dešťového senzoru. Obraťte se co nejdříve na značkový
servis Fiat.
žlutáZÁVADA DEŠŤOVÉHO SENZORU
(u příslušné verze vozidla)
Symbol se rozsvítí při závadě dešťového senzoru. Obraťte se co nejdříve na značkový
servis Fiat.
60
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

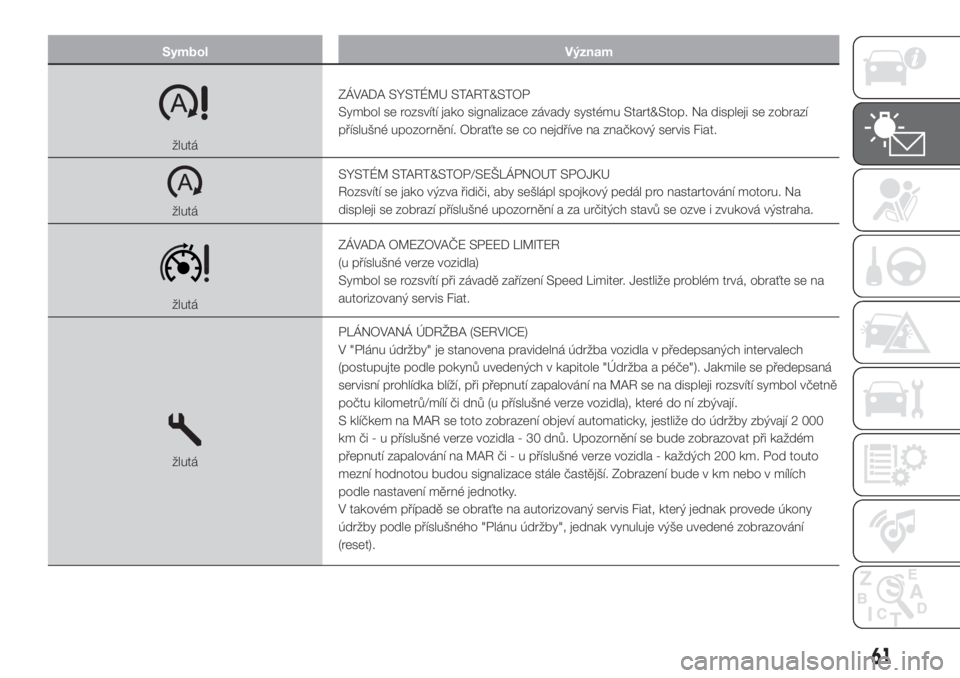

Symbol Význam
žlutáZÁVADA SYSTÉMU START&STOP
Symbol se rozsvítí jako signalizace závady systému Start&Stop. Na displeji se zobrazí
příslušné upozornění. Obraťte se co nejdříve na značkový servis Fiat.
žlutáSYSTÉM START&STOP/SEŠLÁPNOUT SPOJKU
Rozsvítí se jako výzva řidiči, aby sešlápl spojkový pedál pro nastartování motoru. Na
displeji se zobrazí příslušné upozornění a za určitých stavů se ozve i zvuková výstraha.
žlutáZÁVADA OMEZOVAČE SPEED LIMITER
(u příslušné verze vozidla)
Symbol se rozsvítí při závadě zařízení Speed Limiter. Jestliže problém trvá, obraťte se na
autorizovaný servis Fiat.
žlutáPLÁNOVANÁ ÚDRŽBA (SERVICE)
V "Plánu údržby" je stanovena pravidelná údržba vozidla v předepsaných intervalech
(postupujte podle pokynů uvedených v kapitole "Údržba a péče"). Jakmile se předepsaná
servisní prohlídka blíží, při přepnutí zapalování na MAR se na displeji rozsvítí symbol včetně
počtu kilometrů/mílí či dnů (u příslušné verze vozidla), které do ní zbývají.
S klíčkem na MAR se toto zobrazení objeví automaticky, jestliže do údržby zbývají 2 000
km či - u příslušné verze vozidla - 30 dnů. Upozornění se bude zobrazovat při každém
přepnutí zapalování na MAR či - u příslušné verze vozidla - každých 200 km. Pod touto
mezní hodnotou budou signalizace stále častější. Zobrazení bude v km nebo v mílích
podle nastavení měrné jednotky.
V takovém případě se obraťte na autorizovaný servis Fiat, který jednak provede úkony
údržby podle příslušného "Plánu údržby", jednak vynuluje výše uvedené zobrazování
(reset).
61

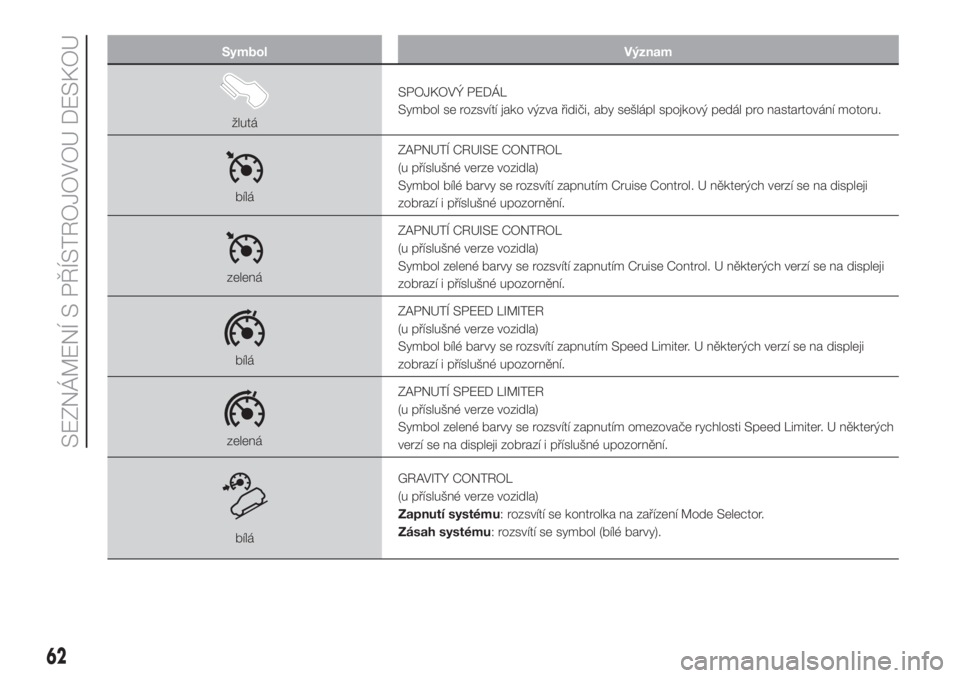

Symbol Význam
žlutáSPOJKOVÝ PEDÁL
Symbol se rozsvítí jako výzva řidiči, aby sešlápl spojkový pedál pro nastartování motoru.
bíláZAPNUTÍ CRUISE CONTROL
(u příslušné verze vozidla)
Symbol bílé barvy se rozsvítí zapnutím Cruise Control. U některých verzí se na displeji
zobrazí i příslušné upozornění.
zelenáZAPNUTÍ CRUISE CONTROL
(u příslušné verze vozidla)
Symbol zelené barvy se rozsvítí zapnutím Cruise Control. U některých verzí se na displeji
zobrazí i příslušné upozornění.
bíláZAPNUTÍ SPEED LIMITER
(u příslušné verze vozidla)
Symbol bílé barvy se rozsvítí zapnutím Speed Limiter. U některých verzí se na displeji
zobrazí i příslušné upozornění.
zelenáZAPNUTÍ SPEED LIMITER
(u příslušné verze vozidla)
Symbol zelené barvy se rozsvítí zapnutím omezovače rychlosti Speed Limiter. U některých
verzí se na displeji zobrazí i příslušné upozornění.
bíláGRAVITY CONTROL
(u příslušné verze vozidla)
Zapnutí systému: rozsvítí se kontrolka na zařízení Mode Selector.
Zásah systému: rozsvítí se symbol (bílé barvy).
62
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

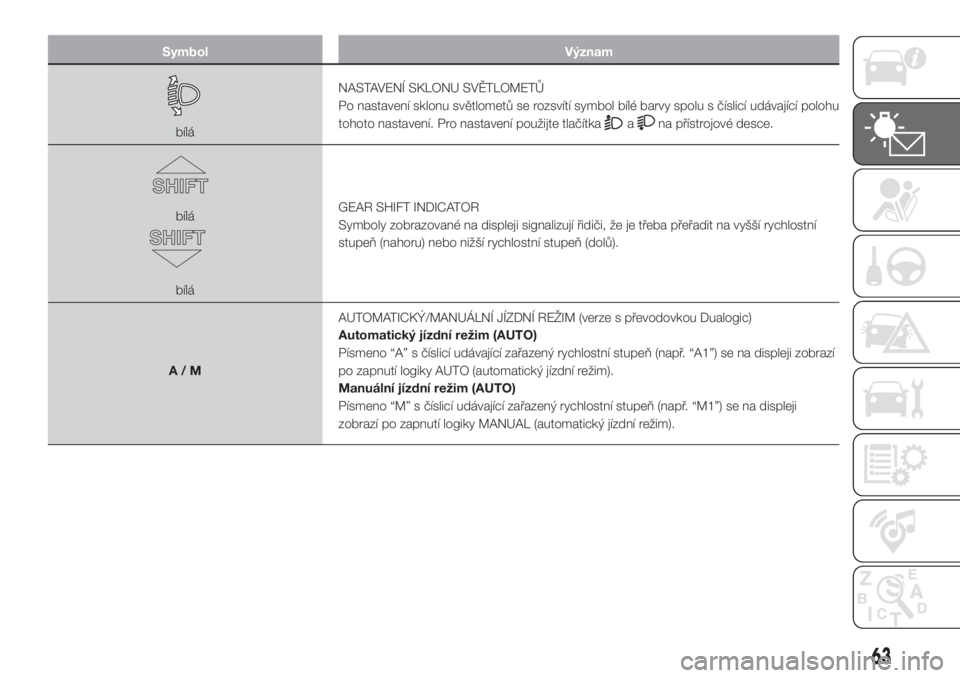

Symbol Význam
bíláNASTAVENÍ SKLONU SVĚTLOMETŮ
Po nastavení sklonu světlometů se rozsvítí symbol bílé barvy spolu s číslicí udávající polohu
tohoto nastavení. Pro nastavení použijte tlačítkaana přístrojové desce.
bílá
bíláGEAR SHIFT INDICATOR
Symboly zobrazované na displeji signalizují řidiči, že je třeba přeřadit na vyšší rychlostní
stupeň (nahoru) nebo nižší rychlostní stupeň (dolů).
A/MAUTOMATICKÝ/MANUÁLNÍ JÍZDNÍ REŽIM (verze s převodovkou Dualogic)
Automatický jízdní režim (AUTO)
Písmeno “A” s číslicí udávající zařazený rychlostní stupeň (např. “A1”) se na displeji zobrazí
po zapnutí logiky AUTO (automatický jízdní režim).
Manuální jízdní režim (AUTO)
Písmeno “M” s číslicí udávající zařazený rychlostní stupeň (např. “M1”) se na displeji
zobrazí po zapnutí logiky MANUAL (automatický jízdní režim).
63

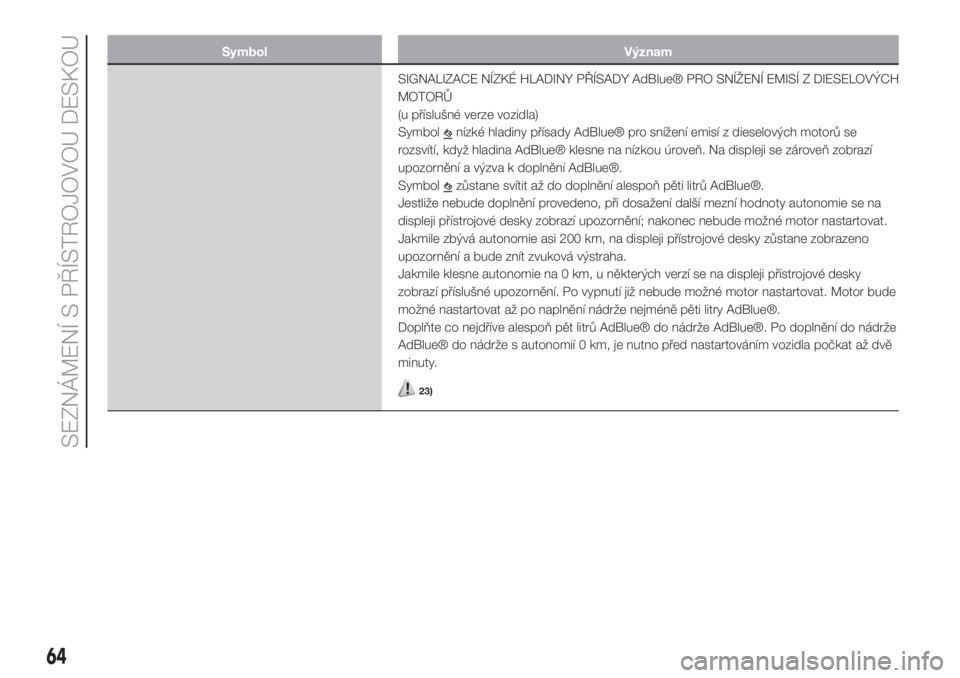

Symbol Význam
SIGNALIZACE NÍZKÉ HLADINY PŘÍSADY AdBlue® PRO SNÍŽENÍ EMISÍ Z DIESELOVÝCH
MOTORŮ
(u příslušné verze vozidla)
Symbol
nízké hladiny přísady AdBlue® pro snížení emisí z dieselových motorů se
rozsvítí, když hladina AdBlue® klesne na nízkou úroveň. Na displeji se zároveň zobrazí
upozornění a výzva k doplnění AdBlue®.
Symbol
zůstane svítit až do doplnění alespoň pěti litrů AdBlue®.
Jestliže nebude doplnění provedeno, při dosažení další mezní hodnoty autonomie se na
displeji přístrojové desky zobrazí upozornění; nakonec nebude možné motor nastartovat.
Jakmile zbývá autonomie asi 200 km, na displeji přístrojové desky zůstane zobrazeno
upozornění a bude znít zvuková výstraha.
Jakmile klesne autonomie na 0 km, u některých verzí se na displeji přístrojové desky
zobrazí příslušné upozornění. Po vypnutí již nebude možné motor nastartovat. Motor bude
možné nastartovat až po naplnění nádrže nejméně pěti litry AdBlue®.
Doplňte co nejdříve alespoň pět litrů AdBlue® do nádrže AdBlue®. Po doplnění do nádrže
AdBlue® do nádrže s autonomií 0 km, je nutno před nastartováním vozidla počkat až dvě
minuty.
23)
64
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

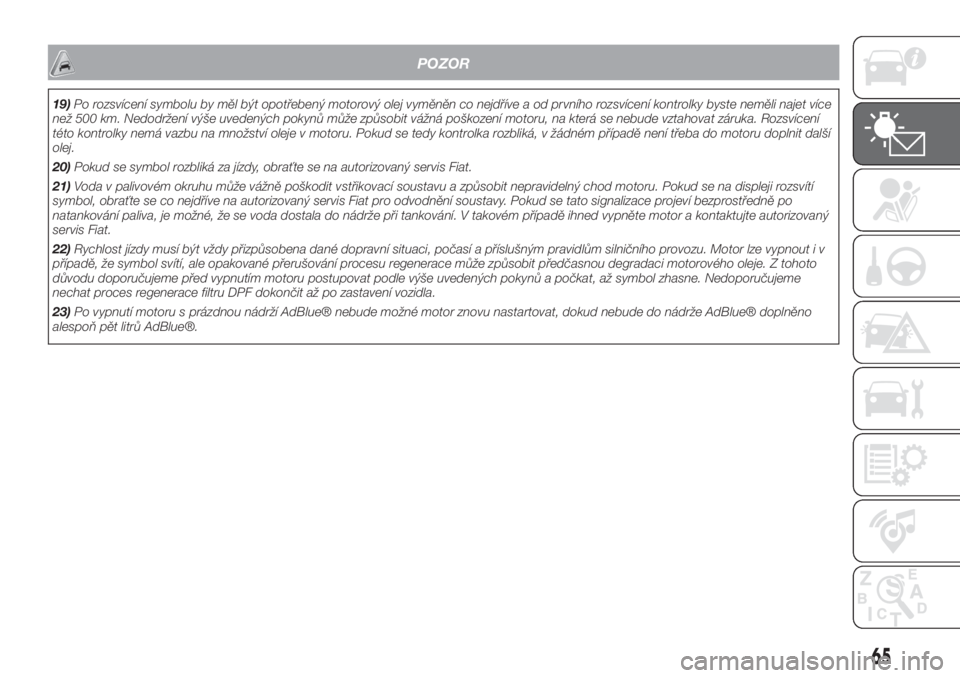

POZOR
19)Po rozsvícení symbolu by měl být opotřebený motorový olej vyměněn co nejdříve a od prvního rozsvícení kontrolky byste neměli najet více
než 500 km. Nedodržení výše uvedených pokynů může způsobit vážná poškození motoru, na která se nebude vztahovat záruka. Rozsvícení
této kontrolky nemá vazbu na množství oleje v motoru. Pokud se tedy kontrolka rozbliká, v žádném případě není třeba do motoru doplnit další
olej.
20)Pokud se symbol rozbliká za jízdy, obraťte se na autorizovaný servis Fiat.
21)Voda v palivovém okruhu může vážně poškodit vstřikovací soustavu a způsobit nepravidelný chod motoru. Pokud se na displeji rozsvítí
symbol, obraťte se co nejdříve na autorizovaný servis Fiat pro odvodnění soustavy. Pokud se tato signalizace projeví bezprostředně po
natankování paliva, je možné, že se voda dostala do nádrže při tankování. V takovém případě ihned vypněte motor a kontaktujte autorizovaný
servis Fiat.
22)Rychlost jízdy musí být vždy přizpůsobena dané dopravní situaci, počasí a příslušným pravidlům silničního provozu. Motor lze vypnout i v
případě, že symbol svítí, ale opakované přerušování procesu regenerace může způsobit předčasnou degradaci motorového oleje. Z tohoto
důvodu doporučujeme před vypnutím motoru postupovat podle výše uvedených pokynů a počkat, až symbol zhasne. Nedoporučujeme
nechat proces regenerace filtru DPF dokončit až po zastavení vozidla.
23)Po vypnutí motoru s prázdnou nádrží AdBlue® nebude možné motor znovu nastartovat, dokud nebude do nádrže AdBlue® doplněno
alespoň pět litrů AdBlue®.
65

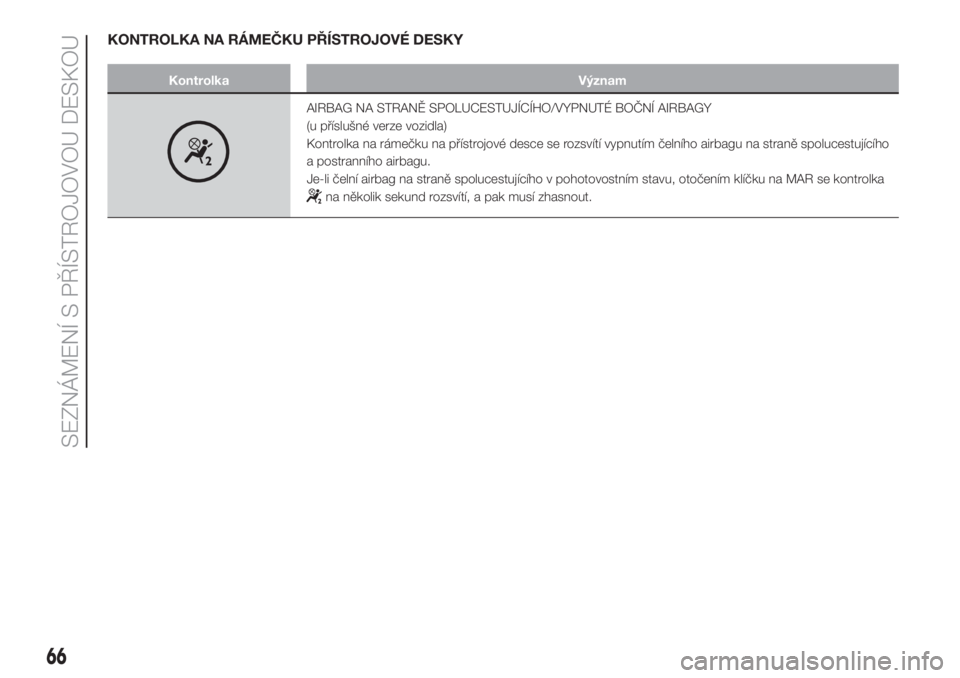

KONTROLKA NA RÁMEČKU PŘÍSTROJOVÉ DESKY
Kontrolka Význam
AIRBAG NA STRANĚ SPOLUCESTUJÍCÍHO/VYPNUTÉ BOČNÍ AIRBAGY
(u příslušné verze vozidla)
Kontrolka na rámečku na přístrojové desce se rozsvítí vypnutím čelního airbagu na straně spolucestujícího
a postranního airbagu.
Je-li čelní airbag na straně spolucestujícího v pohotovostním stavu, otočením klíčku na MAR se kontrolka
na několik sekund rozsvítí, a pak musí zhasnout.
66
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

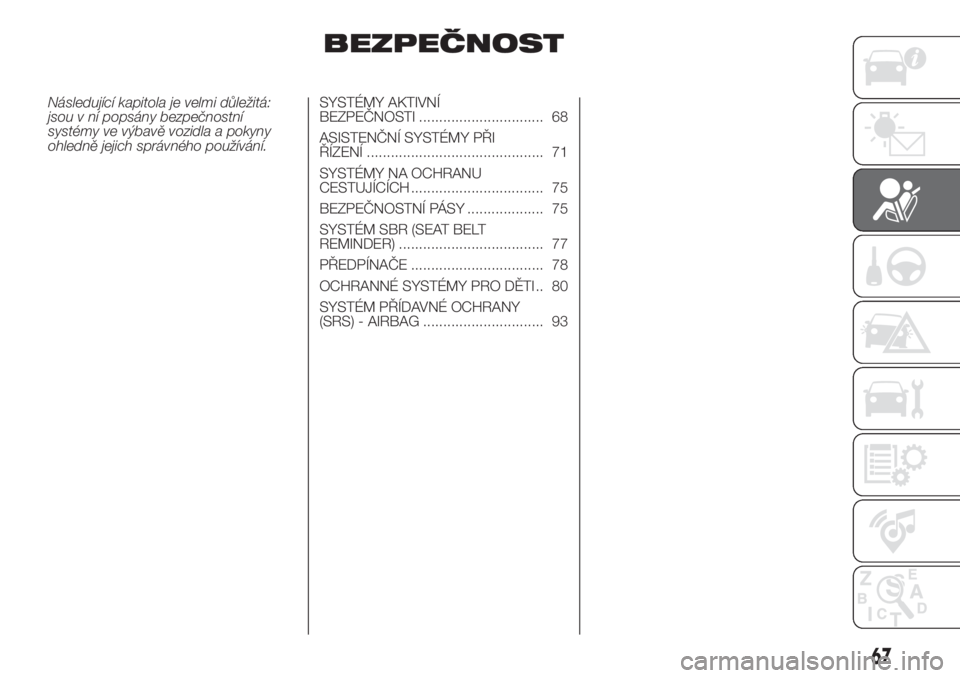

BEZPEČNOST
Následující kapitola je velmi důležitá:
jsou v ní popsány bezpečnostní
systémy ve výbavě vozidla a pokyny
ohledně jejich správného používání.SYSTÉMY AKTIVNÍ
BEZPEČNOSTI ............................... 68
ASISTENČNÍ SYSTÉMY PŘI
ŘÍZENÍ ............................................ 71
SYSTÉMY NA OCHRANU
CESTUJÍCÍCH ................................. 75
BEZPEČNOSTNÍ PÁSY ................... 75
SYSTÉM SBR (SEAT BELT
REMINDER) .................................... 77
PŘEDPÍNAČE ................................. 78
OCHRANNÉ SYSTÉMY PRO DĚTI .. 80
SYSTÉM PŘÍDAVNÉ OCHRANY
(SRS) - AIRBAG .............................. 93
67

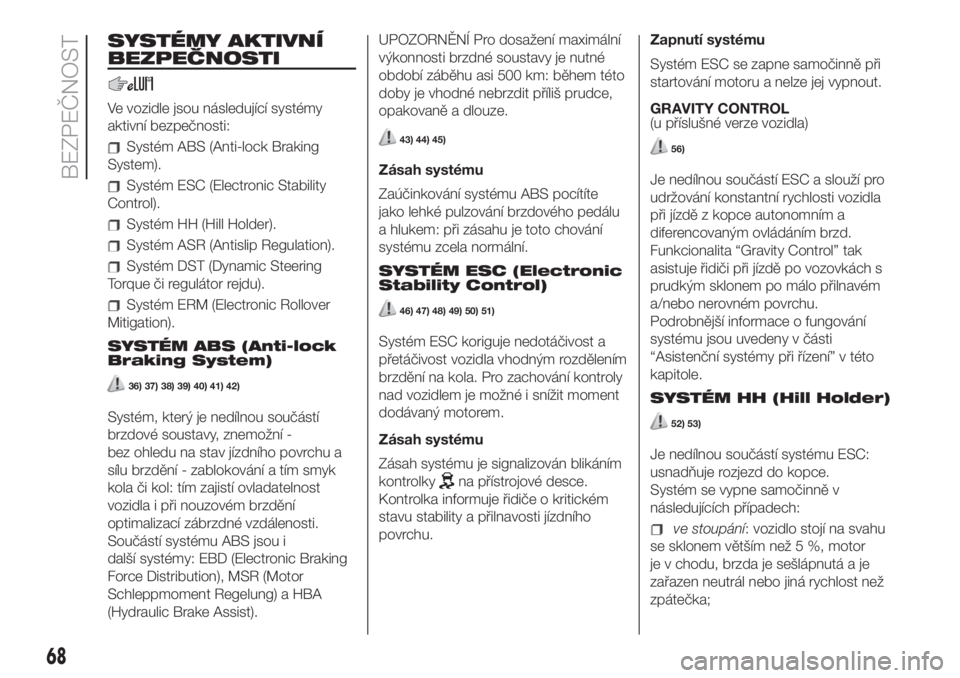

SYSTÉMY AKTIVNÍ
BEZPEČNOSTI
Ve vozidle jsou následující systémy
aktivní bezpečnosti:
Systém ABS (Anti-lock Braking
System).
Systém ESC (Electronic Stability
Control).
Systém HH (Hill Holder).
Systém ASR (Antislip Regulation).
Systém DST (Dynamic Steering
Torque či regulátor rejdu).
Systém ERM (Electronic Rollover
Mitigation).
SYSTÉM ABS (Anti-lock
Braking System)
36) 37) 38) 39) 40) 41) 42)
Systém, který je nedílnou součástí
brzdové soustavy, znemožní -
bez ohledu na stav jízdního povrchu a
sílu brzdění - zablokování a tím smyk
kola či kol: tím zajistí ovladatelnost
vozidla i při nouzovém brzdění
optimalizací zábrzdné vzdálenosti.
Součástí systému ABS jsou i
další systémy: EBD (Electronic Braking
Force Distribution), MSR (Motor
Schleppmoment Regelung) a HBA
(Hydraulic Brake Assist).UPOZORNĚNÍ Pro dosažení maximální
výkonnosti brzdné soustavy je nutné
období záběhu asi 500 km: během této
doby je vhodné nebrzdit příliš prudce,
opakovaně a dlouze.
43) 44) 45)
Zásah systému
Zaúčinkování systému ABS pocítíte
jako lehké pulzování brzdového pedálu
a hlukem: při zásahu je toto chování
systému zcela normální.
SYSTÉM ESC (Electronic
Stability Control)
46) 47) 48) 49) 50) 51)
Systém ESC koriguje nedotáčivost a
přetáčivost vozidla vhodným rozdělením
brzdění na kola. Pro zachování kontroly
nad vozidlem je možné i snížit moment
dodávaný motorem.
Zásah systému
Zásah systému je signalizován blikáním
kontrolky
na přístrojové desce.
Kontrolka informuje řidiče o kritickém
stavu stability a přilnavosti jízdního
povrchu.Zapnutí systému
Systém ESC se zapne samočinně při
startování motoru a nelze jej vypnout.
GRAVITY CONTROL
(u příslušné verze vozidla)
56)
Je nedílnou součástí ESC a slouží pro
udržování konstantní rychlosti vozidla
při jízdě z kopce autonomním a
diferencovaným ovládáním brzd.
Funkcionalita “Gravity Control” tak
asistuje řidiči při jízdě po vozovkách s
prudkým sklonem po málo přilnavém
a/nebo nerovném povrchu.
Podrobnější informace o fungování
systému jsou uvedeny v části
“Asistenční systémy při řízení” v této
kapitole.
SYSTÉM HH (Hill Holder)
52) 53)
Je nedílnou součástí systému ESC:
usnadňuje rozjezd do kopce.
Systém se vypne samočinně v
následujících případech:
ve stoupání: vozidlo stojí na svahu
se sklonem větším než 5 %, motor
je v chodu, brzda je sešlápnutá a je
zařazen neutrál nebo jiná rychlost než
zpátečka;
68
