FIAT 500L 2019 Návod k použití a údržbě (in Czech)

92)Kontrolkaindikuje stav airbagu na
straně spolucestujícího. Jestliže kontrolka
nesvítí, ochrana na straně spolucestujícího
je aktivní: deaktivace se provede v
nastavovacím menu (v takovém případě se
kontrolka rozsvítí). Pokud od vypnutí vozidla
uplynulo alespoň pět sekund, po jeho
opětném nastartování (klíček zapalování v
poloze MAR) se kontrolka rozsvítí asi na
osm sekund. Pokud se nerozsvítí, obraťte
se na autorizovaný servis Fiat. Je možné,
že při vypnutí/opětném sepnutí zapalování
vozidla do pěti sekund, se kontrolka
nerozsvítí. V takovém případě pro kontrolu,
zda kontrolka řádně funguje, počkejte
alespoň pět sekund a sepněte zapalování.
Kontrolka svítí s různou intenzitu podle
stavu vozidla. Intenzita svícení kontrolky
může kolísat i během spínání zapalování.
93)Přední airbagy zasahují při nárazech
větší síly, než na kterou jsou nastaveny
předpínače. V případě nárazů, jejichž síla
se pohybuje mezi těmito dvěma mezními
hodnotami aktivace, je běžné, že se aktivují
pouze předpínače bezpečnostních pásů.
94)Airbagy nenahrazují bezpečnostní pásy,
pouze zvyšují jejich účinnost. Přední
airbagy nezasáhnou při čelních nárazech, k
nimž dojde za nízké rychlosti vozidla, při
nárazech z boku, nárazech zezadu nebo při
převrácení vozidla. V takových případech
chrání osádku pouze bezpečnostní pásy:
proto je nutno jezdit zásadně se zapnutými
bezpečnostními pásy.
99

STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM
Vstupme do "srdce" vozu: uvidíme, jak
s ním jezdit s co nejlepším využitím
jeho výkonů.
Uvidíme, jak s ním bezpečně jezdit za
každé situace, jak si z něj učinit
příjemného společníka na cesty
pozorného na náš komfort i peněženku.STARTOVÁNÍ MOTORU ..................101
ODSTAVENÍ VOZIDLA .....................102
PARKOVACÍ BRZDA .......................102
POUŽÍVÁNÍ MANUÁLNÍ
PŘEVODOVKY ................................103
POUŽÍVÁNÍ PŘEVODOVKY
DUALOGIC .....................................104
SYSTÉM START&STOP ..................106
CRUISE CONTROL (REGULÁTOR
KONSTANTNÍ RYCHLOSTI) ............107
SPEED LIMITER
(OMEZOVAČ RYCHLOSTI) ..............108
MODE SELECTOR ..........................109
PARKOVACÍ SENZORY ...................112
KAMERA PRO VÝHLED DOZADU
(PARKVIEW® REAR BACKUP
CAMERA) ........................................114
TAŽENÍ PŘÍVĚSŮ ............................115
TANKOVÁNÍ PALIVA DO VOZIDLA ..116
PŘÍSADA PRO SNÍŽENÍ EMISÍ
DIESELOVÝCH MOTORŮ
ADBLUE®.......................................120
100
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM

STARTOVÁNÍ
MOTORU
95) 96)38) 39) 40) 41) 42)
Před nastartováním motoru si nastavte
sedadlo, vnitřní a vnější zpětná zrcátka
a řádně se připoutejte bezpečnostním
pásem.
Při startování motoru nesmíte
sešlápnout pedál akcelerace.
VERZE S MANUÁLNÍ
PŘEVODOVKOU
Benzínové verze
Postupujte takto:
zatáhněte parkovací brzdu a řadicí
pákou zařaďte neutrál;
sešlápněte spojkový pedál až na
podlahu bez sešlápnutí pedálu
akcelerace;
otočte klíčkem zapalování na polohu
AVV a uvolněte jej, jakmile motor
naskočí.
Dieselové verze
Postupujte takto:
zabrzdětě parkovací brzdu, řadicí
páku přestavte na neutrál a otočte
klíček zapalování na MAR: na
přístrojové desce se rozsvítí kontrolka
;
Počkejte na zhasnutí kontrolkya
sešlápněte na doraz spojkový pedál
bez sešlápnutí pedálu akcelerace;
otočte klíčkem zapalování na polohu
AVV a uvolněte jej, jakmile zhasne
kontrolka
. Jakmile motor naskočí,
uvolněte klíček.
UPOZORNĚNÍ Pokud motor nenaskočí
na první pokus, je třeba klíček otočit
zpět do polohy STOP a až pak
zopakovat postup startování motoru.
Jestliže je klíček v poloze MAR symbol
na displeji a kontrolka(jen
benzínové verze) zůstanou na
přístrojové desce svítit, je třeba
přepnout klíček zapalování na STOP a
pak znovu na MAR. Pokud symbol
zůstane svítit, zkuste motor
nastartovat dalšími klíčky od vozidla.
Pokud se motor nezdaří nastartovat ani
tentokrát, vyhledejte autorizovaný
servis Fiat.
VERZE S PŘEVODOVKOU
DUALOGIC
97)
Motor lze nastartovat se zařazeným
rychlostním stupněm i neutrálem (N).
Nicméně je nutno nejdříve sešlápnout
brzdový pedál. Proto doporučujeme
před nastartováním motoru přestavit
řadicí páku do neutrálu (N).VYPNUTÍ MOTORU
S motorem na volnoběh otočte klíček
zapalování do polohy STOP
UPOZORNĚNÍ Po náročně jízdě
nechejte motor před vypnutím chvíli
běžet na volnoběh, aby se snížila
teplota v motorovém prostoru.
POZOR
95)Je nebezpečné nechávat motor běžet v
uzavřeném prostoru. Motor spotřebovává
kyslík a vypouští oxid uhličitý, oxid uhelnatý
a jiné toxické plyny.
96)Když neběží motor, nepracuje posilovač
brzd ani posilovač řízení, takže je nutno na
pedál brzdy i na volant vyvíjet vyšší sílu
než obvykle.
97)Pokud se motor nedá nastartovat se
zařazeným rychlostním stupněm, je řidič
zvukovou výstrahou upozorněn na možné
nebezpečí dané tím, že se převodovka
automaticky přestavila do neutrálu.
POZOR
38)Rozblikání kontrolkypo dobu 60
sekund od nastartování motoru nebo
při delším pokusu o jeho nastartování
signalizuje poruchu soustavy předžhavení
svíček. Pokud motor naskočí, je možné
s vozidlem normálně jezdit, ale je třeba co
nejdříve vyhledat autorizovaný servis Fiat.
101

39)Doporučujeme vám, abyste
nevyžadovali od vozidla maximální jízdní
výkony již od počátku (například nadměrné
akcelerace, příliš dlouhé vytáčení motoru
na nejvyšší otáčky, příliš prudké brzdění,
atd.)
40)Po vypnutí motoru nenechávejte klíček
zapalování v poloze MAR, aby se zbytečně
nevybíjela baterie.
41)V žádném případě nestartujte motor
tlačením, tažením nebo rozjezdem z kopce.
Podobnými manévry by se mohlo do
katalyzátoru dostat palivo a nenapravitelně
jej poškodit.
42)"Protočení motoru" jednorázovým
prošlápnutím pedálu akcelerace k ničemu
neslouží, jen se zbytečně spotřebuje palivo;
navíc je to velmi škodlivé pro motory s

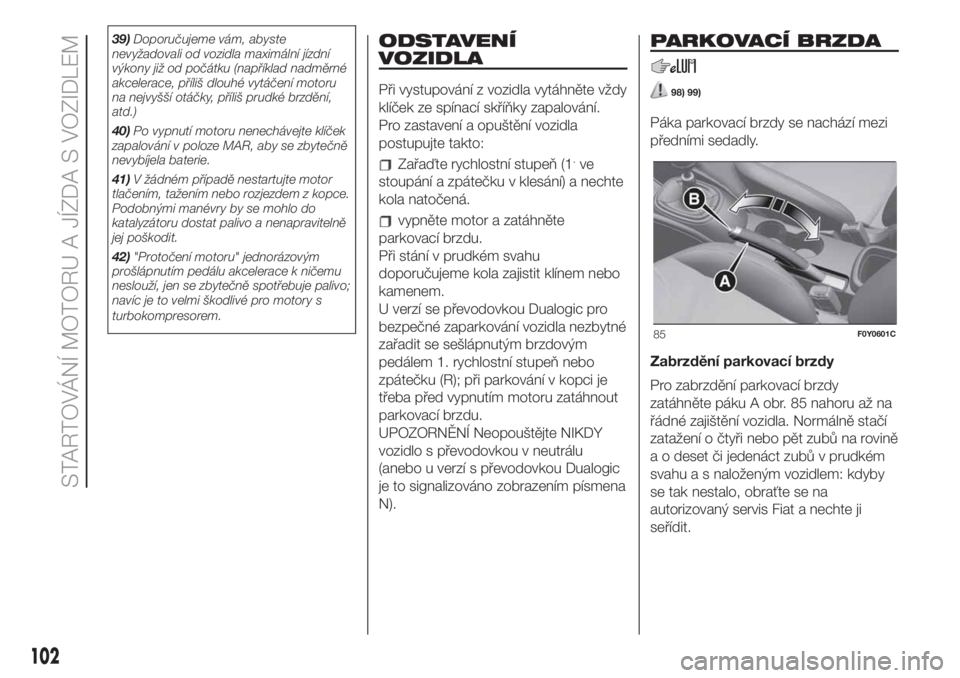

turbokompresorem.ODSTAVENÍ
VOZIDLA
Při vystupování z vozidla vytáhněte vždy
klíček ze spínací skříňky zapalování.
Pro zastavení a opuštění vozidla
postupujte takto:
Zařaďte rychlostní stupeň (1.ve
stoupání a zpátečku v klesání) a nechte
kola natočená.
vypněte motor a zatáhněte
parkovací brzdu.
Při stání v prudkém svahu
doporučujeme kola zajistit klínem nebo
kamenem.
U verzí se převodovkou Dualogic pro
bezpečné zaparkování vozidla nezbytné
zařadit se sešlápnutým brzdovým
pedálem 1. rychlostní stupeň nebo
zpátečku (R); při parkování v kopci je
třeba před vypnutím motoru zatáhnout
parkovací brzdu.
UPOZORNĚNÍ Neopouštějte NIKDY
vozidlo s převodovkou v neutrálu
(anebo u verzí s převodovkou Dualogic
je to signalizováno zobrazením písmena
N).
PARKOVACÍ BRZDA
98) 99)
Páka parkovací brzdy se nachází mezi
předními sedadly.
Zabrzdění parkovací brzdy
Pro zabrzdění parkovací brzdy
zatáhněte páku A obr. 85 nahoru až na
řádné zajištění vozidla. Normálně stačí
zatažení o čtyři nebo pět zubů na rovině
a o deset či jedenáct zubů v prudkém
svahu a s naloženým vozidlem: kdyby
se tak nestalo, obraťte se na
autorizovaný servis Fiat a nechte ji
seřídit.
85F0Y0601C
102
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM

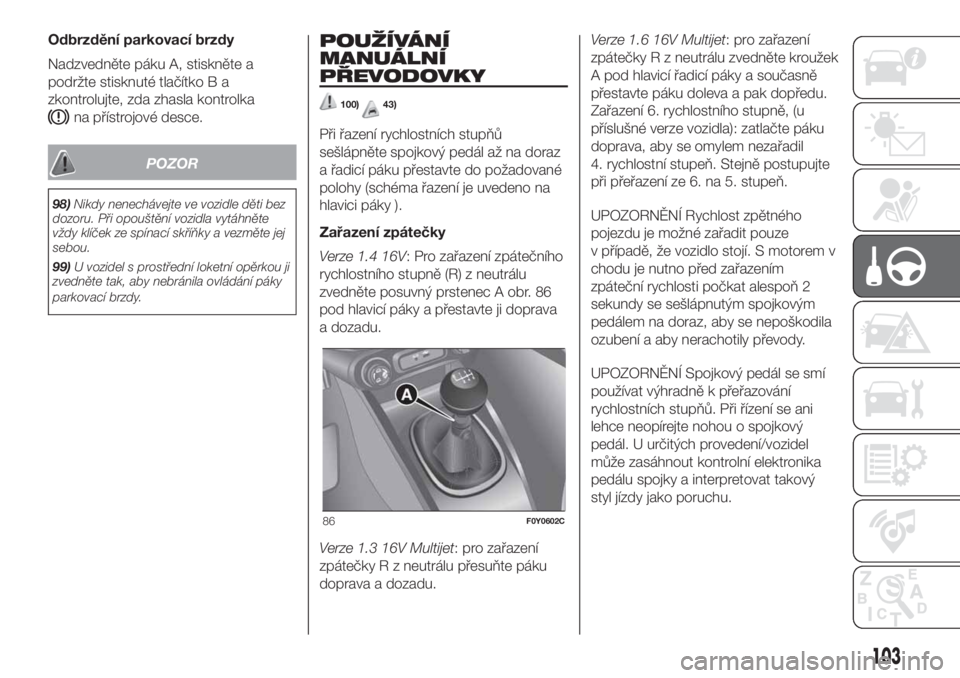

Odbrzdění parkovací brzdy
Nadzvedněte páku A, stiskněte a
podržte stisknuté tlačítko B a
zkontrolujte, zda zhasla kontrolka
na přístrojové desce.
POZOR
98)Nikdy nenechávejte ve vozidle děti bez
dozoru. Při opouštění vozidla vytáhněte
vždy klíček ze spínací skříňky a vezměte jej
sebou.
99)U vozidel s prostřední loketní opěrkou ji
zvedněte tak, aby nebránila ovládání páky
parkovací brzdy.
POUŽÍVÁNÍ
MANUÁLNÍ
PŘEVODOVKY
100)43)
Při řazení rychlostních stupňů
sešlápněte spojkový pedál až na doraz
a řadicí páku přestavte do požadované
polohy (schéma řazení je uvedeno na
hlavici páky ).
Zařazení zpátečky
Verze 1.4 16V: Pro zařazení zpátečního
rychlostního stupně (R) z neutrálu
zvedněte posuvný prstenec A obr. 86
pod hlavicí páky a přestavte ji doprava
a dozadu.
Verze 1.3 16V Multijet: pro zařazení
zpátečky R z neutrálu přesuňte páku
doprava a dozadu.Verze 1.6 16V Multijet: pro zařazení
zpátečky R z neutrálu zvedněte kroužek
A pod hlavicí řadicí páky a současně
přestavte páku doleva a pak dopředu.
Zařazení 6. rychlostního stupně, (u
příslušné verze vozidla): zatlačte páku
doprava, aby se omylem nezařadil
4. rychlostní stupeň. Stejně postupujte
při přeřazení ze 6. na 5. stupeň.
UPOZORNĚNÍ Rychlost zpětného
pojezdu je možné zařadit pouze
v případě, že vozidlo stojí. S motorem v
chodu je nutno před zařazením
zpáteční rychlosti počkat alespoň 2
sekundy se sešlápnutým spojkovým
pedálem na doraz, aby se nepoškodila
ozubení a aby nerachotily převody.
UPOZORNĚNÍ Spojkový pedál se smí
používat výhradně k přeřazování
rychlostních stupňů. Při řízení se ani
lehce neopírejte nohou o spojkový
pedál. U určitých provedení/vozidel
může zasáhnout kontrolní elektronika
pedálu spojky a interpretovat takový
styl jízdy jako poruchu.
86F0Y0602C
103

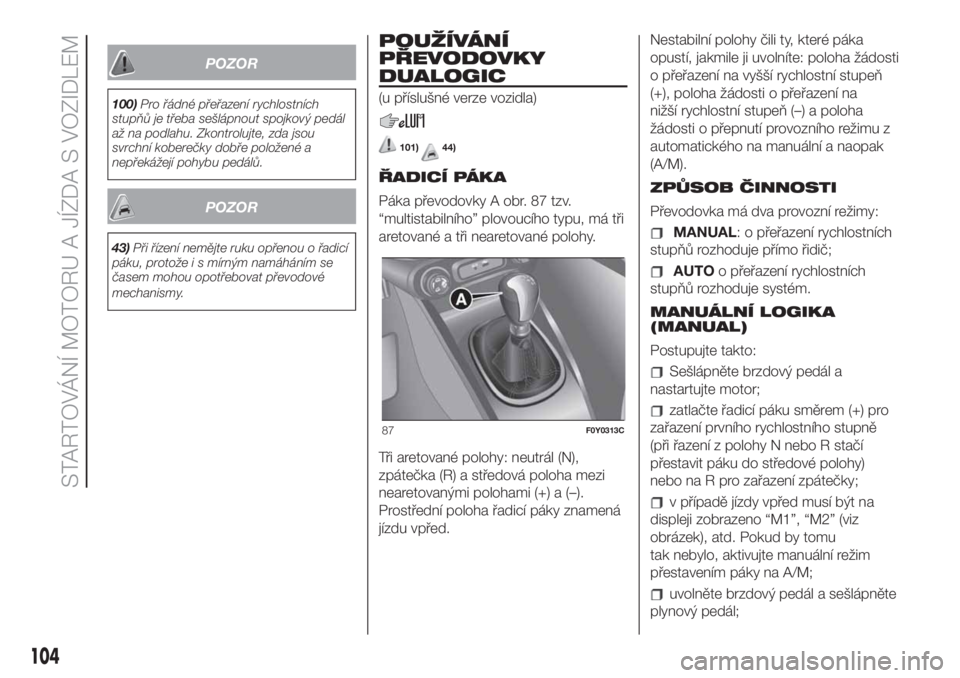

POZOR
100)Pro řádné přeřazení rychlostních
stupňů je třeba sešlápnout spojkový pedál
až na podlahu. Zkontrolujte, zda jsou
svrchní koberečky dobře položené a
nepřekážejí pohybu pedálů.
POZOR
43)Při řízení nemějte ruku opřenou o řadicí
páku, protože i s mírným namáháním se
časem mohou opotřebovat převodové
mechanismy.
POUŽÍVÁNÍ
PŘEVODOVKY
DUALOGIC
(u příslušné verze vozidla)
101)44)
ŘADICÍ PÁKA
Páka převodovky A obr. 87 tzv.
“multistabilního” plovoucího typu, má tři
aretované a tři nearetované polohy.
Tři aretované polohy: neutrál (N),
zpátečka (R) a středová poloha mezi
nearetovanými polohami (+) a (–).
Prostřední poloha řadicí páky znamená
jízdu vpřed.Nestabilní polohy čili ty, které páka
opustí, jakmile ji uvolníte: poloha žádosti
o přeřazení na vyšší rychlostní stupeň
(+), poloha žádosti o přeřazení na
nižší rychlostní stupeň (–) a poloha
žádosti o přepnutí provozního režimu z
automatického na manuální a naopak
(A/M).
ZPŮSOB ČINNOSTI
Převodovka má dva provozní režimy:
MANUAL: o přeřazení rychlostních
stupňů rozhoduje přímo řidič;
AUTOo přeřazení rychlostních
stupňů rozhoduje systém.
MANUÁLNÍ LOGIKA
(MANUAL)
Postupujte takto:
Sešlápněte brzdový pedál a
nastartujte motor;
zatlačte řadicí páku směrem (+) pro
zařazení prvního rychlostního stupně
(při řazení z polohy N nebo R stačí
přestavit páku do středové polohy)
nebo na R pro zařazení zpátečky;
v případě jízdy vpřed musí být na
displeji zobrazeno “M1”, “M2” (viz
obrázek), atd. Pokud by tomu
tak nebylo, aktivujte manuální režim
přestavením páky na A/M;
uvolněte brzdový pedál a sešlápněte
plynový pedál;
87F0Y0313C
104
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM

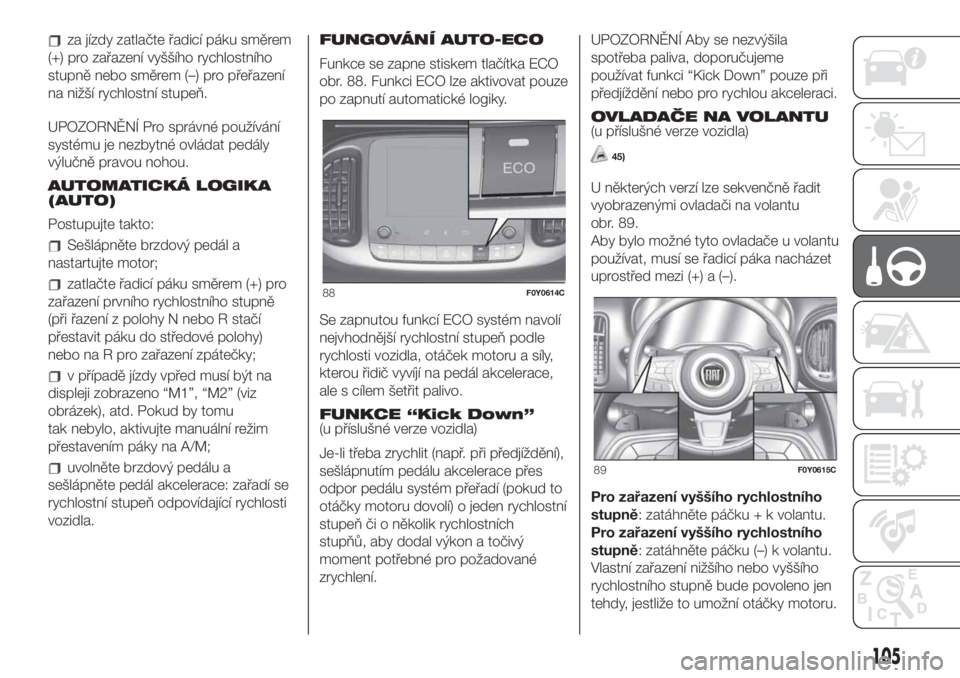

za jízdy zatlačte řadicí páku směrem
(+) pro zařazení vyššího rychlostního
stupně nebo směrem (–) pro přeřazení
na nižší rychlostní stupeň.
UPOZORNĚNÍ Pro správné používání
systému je nezbytné ovládat pedály
výlučně pravou nohou.
AUTOMATICKÁ LOGIKA
(AUTO)
Postupujte takto:
Sešlápněte brzdový pedál a
nastartujte motor;
zatlačte řadicí páku směrem (+) pro
zařazení prvního rychlostního stupně
(při řazení z polohy N nebo R stačí
přestavit páku do středové polohy)
nebo na R pro zařazení zpátečky;
v případě jízdy vpřed musí být na
displeji zobrazeno “M1”, “M2” (viz
obrázek), atd. Pokud by tomu
tak nebylo, aktivujte manuální režim
přestavením páky na A/M;
uvolněte brzdový pedálu a
sešlápněte pedál akcelerace: zařadí se
rychlostní stupeň odpovídající rychlosti
vozidla.FUNGOVÁNÍ AUTO-ECO
Funkce se zapne stiskem tlačítka ECO
obr. 88. Funkci ECO lze aktivovat pouze
po zapnutí automatické logiky.
Se zapnutou funkcí ECO systém navolí
nejvhodnější rychlostní stupeň podle
rychlosti vozidla, otáček motoru a síly,
kterou řidič vyvíjí na pedál akcelerace,
ale s cílem šetřit palivo.
FUNKCE “Kick Down”
(u příslušné verze vozidla)
Je-li třeba zrychlit (např. při předjíždění),
sešlápnutím pedálu akcelerace přes
odpor pedálu systém přeřadí (pokud to
otáčky motoru dovolí) o jeden rychlostní
stupeň či o několik rychlostních
stupňů, aby dodal výkon a točivý
moment potřebné pro požadované
zrychlení.UPOZORNĚNÍ Aby se nezvýšila
spotřeba paliva, doporučujeme
používat funkci “Kick Down” pouze při
předjíždění nebo pro rychlou akceleraci.
OVLADAČE NA VOLANTU
(u příslušné verze vozidla)
45)
U některých verzí lze sekvenčně řadit
vyobrazenými ovladači na volantu
obr. 89.
Aby bylo možné tyto ovladače u volantu
používat, musí se řadicí páka nacházet
uprostřed mezi (+) a (–).
Pro zařazení vyššího rychlostního
stupně: zatáhněte páčku + k volantu.
Pro zařazení vyššího rychlostního
stupně: zatáhněte páčku (–) k volantu.
Vlastní zařazení nižšího nebo vyššího
rychlostního stupně bude povoleno jen
tehdy, jestliže to umožní otáčky motoru.
88F0Y0614C
89F0Y0615C
105

POZOR
101)Pokud se motor nedá nastartovat se
zařazeným rychlostním stupněm, je řidič
zvukovou výstrahou upozorněn na možné
nebezpečí dané tím, že se převodovka
automaticky přestavila do neutrálu.
POZOR
44)Ruku držte na páce pouze při žádosti o
přeřazení nebo změnu režimu AUTO/
MANUAL.
45)Nesprávným použitím (zatlačením k
palubní desce) by páčky mohly prasknout.
SYSTÉM
START&STOP
102) 103)46)
Systém Start&Stop automaticky zastaví
motor pokaždé, když se vozidlo zastaví
a nastaly podmínky pro toto
automatické vypnutí. Jakmile se řidič
chce znovu rozjet, motor znovu
naskočí.
To zvyšuje užitnou hodnotu vozidla
snížením spotřeby, emisí škodlivých
výfukových plynů a akustického
znečišťování.
ZPŮSOB ČINNOSTI
Režim zastavení motoru
Verze s manuální převodovkou:po
zastavení vozidla se motor vypne,
jestliže je zařazený neutrál a uvolněný
spojkový pedál.
Verze s převodovkou Dualogic:
Motor se vypne zastavením vozidla se
sešlápnutým brzdovým pedálem.
Přestavením řadicí páky na N (neutrál)
lze tento stav zachovat i bez
sešlápnutého brzdového pedálu.
POZN.: Automatické zastavení motoru
je povoleno pouze při rychlosti vyšší
než asi 10 km/h, aby se motor
zbytečně nevypínal při jízdě krokem.Zastavení motoru je signalizováno
rozsvícením kontrolky
na přístrojové
desce.
Opětovné nastartování motoru
Verze s manuální převodovkou:
sešlápněte spojkový pedál.
Verze s převodovkou Dualogic:
jestliže je řadicí páka v poloze N
(neutrál), přestavte ji do jakékoli polohy
pro jízdu, jinak uvolněte brzdový pedál
nebo přestavte řadicí páku na +, – či na
R.
MANUÁLNÍ ZAPNUTÍ /
VYPNUTÍ SYSTÉMU
Pro manuální zapnutí/vypnutí systému
stiskněte
obr. 90.
Kontrolka nesvítí: systém je
aktivovaný /kontrolka svítí: systém je
deaktivovaný.
90F0Y0653C
106
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM

POZOR
102)S výměnou baterie se obraťte jedině
na autorizovaný servis Fiat. Baterii vyměňte
za baterii stejného typu (HEAVY DUTY) a
se stejnými charakteristikami.
103)Před otevřením víka motorového
prostoru se ujistěte, že je vypnuté
zapalování s klíčkem v poloze STOP.
Dodržujte pokyny uvedené na štítku zevnitř
kapoty motoru. Pokud ve vozidle nesedí
další osoby, doporučujeme vytáhnout klíček
ze zapalování. Před opuštěním vozidla je
nutno vytáhnout klíček ze zapalování nebo
jej přepnout do polohy STOP. Při tankování
paliva se ujistěte, zda je vypnuté zapalování
a zda je klíček v poloze STOP.
POZOR
46)Vozidlo s manuální klimatizací: Jestliže
chcete upřednostňovat klimatický komfort,
můžete systém Start&Stop deaktivovat,
aby mohla klimatizace fungovat nepřetržitě.

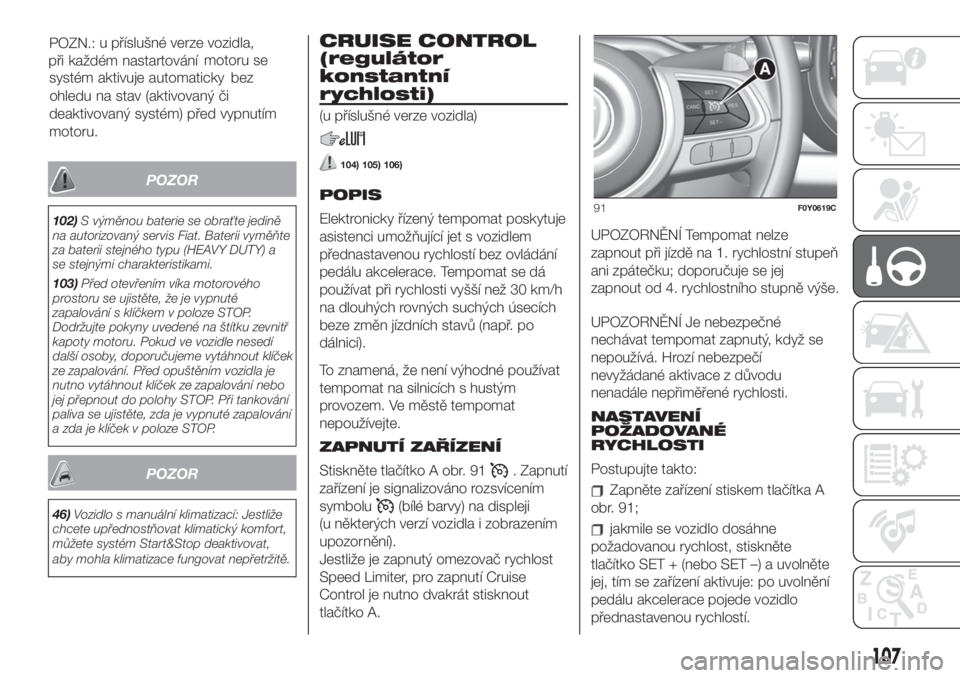

CRUISE CONTROL
(regulátor
konstantní
rychlosti)
(u příslušné verze vozidla)
104) 105) 106)
POPIS
Elektronicky řízený tempomat poskytuje
asistenci umožňující jet s vozidlem
přednastavenou rychlostí bez ovládání
pedálu akcelerace. Tempomat se dá
používat při rychlosti vyšší než 30 km/h
na dlouhých rovných suchých úsecích
beze změn jízdních stavů (např. po
dálnici).
To znamená, že není výhodné používat
tempomat na silnicích s hustým
provozem. Ve městě tempomat
nepoužívejte.
ZAPNUTÍ ZAŘÍZENÍ
Stiskněte tlačítko A obr. 91
. Zapnutí
zařízení je signalizováno rozsvícením
symbolu
(bílé barvy) na displeji
(u některých verzí vozidla i zobrazením
upozornění).
Jestliže je zapnutý omezovač rychlost
Speed Limiter, pro zapnutí Cruise
Control je nutno dvakrát stisknout
tlačítko A.UPOZORNĚNÍ Tempomat nelze
zapnout při jízdě na 1. rychlostní stupeň
ani zpátečku; doporučuje se jej
zapnout od 4. rychlostního stupně výše.
UPOZORNĚNÍ Je nebezpečné
nechávat tempomat zapnutý, když se
nepoužívá. Hrozí nebezpečí
nevyžádané aktivace z důvodu
nenadále nepřiměřené rychlosti.
NASTAVENÍ
POŽADOVANÉ
RYCHLOSTI
Postupujte takto:Zapněte zařízení stiskem tlačítka A
obr. 91;
jakmile se vozidlo dosáhne
požadovanou rychlost, stiskněte
tlačítko SET + (nebo SET –) a uvolněte
jej, tím se zařízení aktivuje: po uvolnění
pedálu akcelerace pojede vozidlo
přednastavenou rychlostí.
91F0Y0619C
107
motoru se
systém aktivuje automatickybez
ohledu na stav (aktivovaný či
deaktivovaný systém) před vypnutím
motoru. POZN.:u příslušné verze vozidla,
při každém nastartování

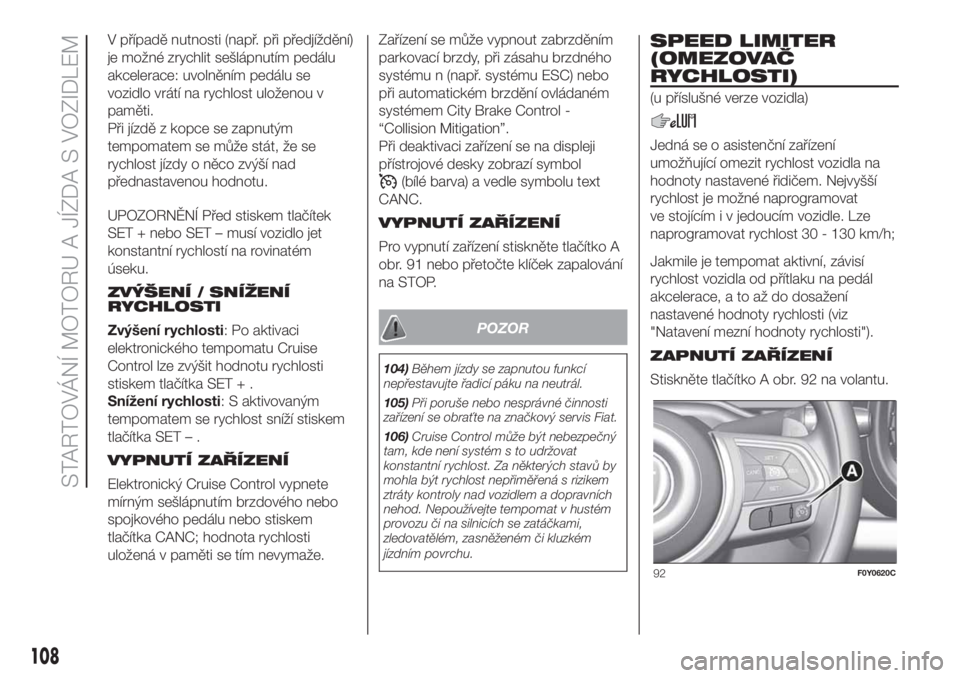

V případě nutnosti (např. při předjíždění)
je možné zrychlit sešlápnutím pedálu
akcelerace: uvolněním pedálu se
vozidlo vrátí na rychlost uloženou v
paměti.
Při jízdě z kopce se zapnutým
tempomatem se může stát, že se
rychlost jízdy o něco zvýší nad
přednastavenou hodnotu.
UPOZORNĚNÍ Před stiskem tlačítek
SET + nebo SET – musí vozidlo jet
konstantní rychlostí na rovinatém
úseku.
ZVÝŠENÍ / SNÍŽENÍ
RYCHLOSTI
Zvýšení rychlosti: Po aktivaci
elektronického tempomatu Cruise
Control lze zvýšit hodnotu rychlosti
stiskem tlačítka SET + .
Snížení rychlosti: S aktivovaným
tempomatem se rychlost sníží stiskem
tlačítka SET – .
VYPNUTÍ ZAŘÍZENÍ
Elektronický Cruise Control vypnete
mírným sešlápnutím brzdového nebo
spojkového pedálu nebo stiskem
tlačítka CANC; hodnota rychlosti
uložená v paměti se tím nevymaže.Zařízení se může vypnout zabrzděním
parkovací brzdy, při zásahu brzdného
systému n (např. systému ESC) nebo
při automatickém brzdění ovládaném
systémem City Brake Control -
“Collision Mitigation”.
Při deaktivaci zařízení se na displeji
přístrojové desky zobrazí symbol
(bílé barva) a vedle symbolu text
CANC.
VYPNUTÍ ZAŘÍZENÍ
Pro vypnutí zařízení stiskněte tlačítko A
obr. 91 nebo přetočte klíček zapalování
na STOP.
POZOR
104)Během jízdy se zapnutou funkcí
nepřestavujte řadicí páku na neutrál.
105)Při poruše nebo nesprávné činnosti
zařízení se obraťte na značkový servis Fiat.
106)Cruise Control může být nebezpečný
tam, kde není systém s to udržovat
konstantní rychlost. Za některých stavů by
mohla být rychlost nepřiměřená s rizikem
ztráty kontroly nad vozidlem a dopravních
nehod. Nepoužívejte tempomat v hustém
provozu či na silnicích se zatáčkami,
zledovatělém, zasněženém či kluzkém
jízdním povrchu.
SPEED LIMITER
(OMEZOVAČ
RYCHLOSTI)
(u příslušné verze vozidla)
Jedná se o asistenční zařízení
umožňující omezit rychlost vozidla na
hodnoty nastavené řidičem. Nejvyšší
rychlost je možné naprogramovat
ve stojícím i v jedoucím vozidle. Lze
naprogramovat rychlost 30 - 130 km/h;
Jakmile je tempomat aktivní, závisí
rychlost vozidla od přítlaku na pedál
akcelerace, a to až do dosažení
nastavené hodnoty rychlosti (viz
"Natavení mezní hodnoty rychlosti").
ZAPNUTÍ ZAŘÍZENÍ
Stiskněte tlačítko A obr. 92 na volantu.
92F0Y0620C
108
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM
