FIAT 500L 2020 Knjižica s uputama za uporabu i održavanje (in Croatian)

TIPOVI ŽARULJA

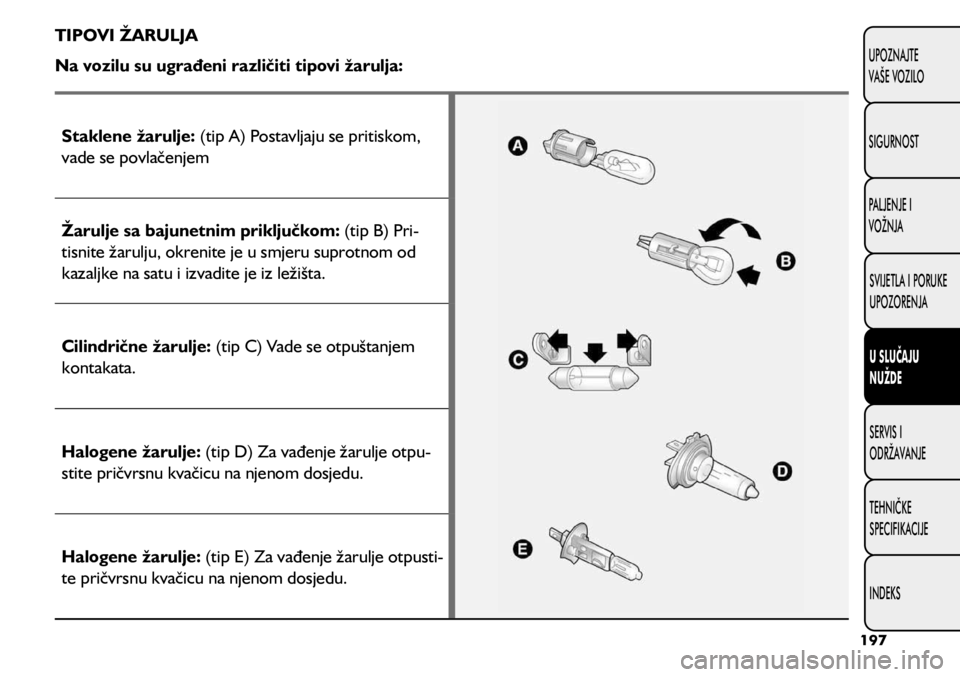

Na vozilu su ugrađeni različiti tipovi žarulja:
Staklene žarulje: (tip A) Postavljaju se pritiskom,
vade se povlačenjem
Žarulje sa bajunetnim priključkom: (tip B) Pri-
tisnite žarulju, okrenite je u smjeru suprotnom od
kazaljke na satu i izvadite je iz ležišta.
Cilindrične žarulje: (tip C) Vade se otpuštanjem
kontakata.
Halogene žarulje: (tip D) Za vađenje žarulje otpu -
stite pričvrsnu kvačicu na njenom dosjedu.
Halogene žarulje: (tip E) Za vađenje žarulje otpusti -
te pričvrsnu kvačicu na njenom dosjedu.
197
UPOZNAJTE
VAŠE VOZILO
SIGURNOST
PALJENJE I
VOŽNJA
SVIJETLA I PORUKE
UPOZORENJA
U SLUČAJU
NUŽDE
SERVIS I
ODRŽAVANJE
TEHNIČKE
SPECIFIKACIJE
INDEKS

Žarulje

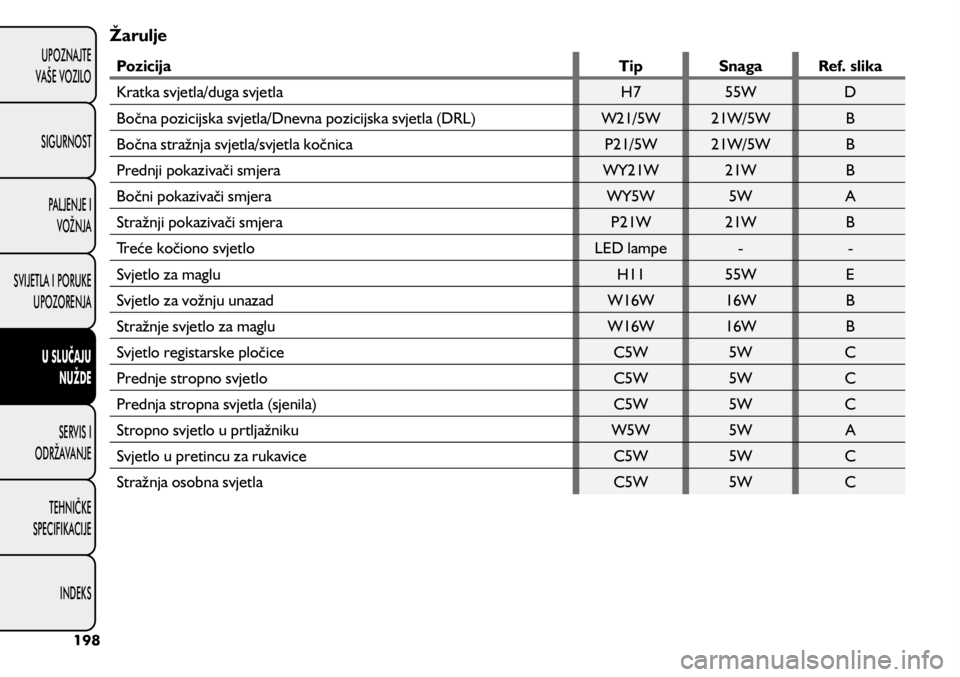

PozicijaTip Snaga Ref. slika
Kratka svjetla/duga svjetla H755W D
Bočna pozicijska svjetla/Dnevna pozicijska svjetla (DRL) W21/5W21W/5W B
Bočna stražnja svjetla/svjetla kočnica P21/5W21W/5W B
Prednji pokazivači smjera WY21W21WB
Bočni pokazivači smjera WY5W5WA
Stražnji pokazivači smjera P21W21W B
Treće kočiono svjetlo LED lampe--
Svjetlo za maglu H1155W E
Svjetlo za vožnju unazad W16W16W B
Stražnje svjetlo za maglu W16W16W B
Svjetlo registarske pločice C5W5W C
Prednje stropno svjetlo C5W5W C
Prednja stropna svjetla (sjenila) C5W5W C
Stropno svjetlo u prtljažniku W5W5WA
Svjetlo u pretincu za rukavice C5W5W C
Stražnja osobna svjetla C5W5W C
198
UPOZNAJTE
VAŠE VOZILO
SIGURNOST PALJENJE I
VOŽNJA
SVIJETLA I PORUKE UPOZORENJA
U SLUČAJU NUŽDE
SERVIS I
ODRŽAVANJE
TEHNIČKE
SPECIFIKACIJE
INDEKS

AKO PREGORI ŽARULJA VANJSKOG
SVJETLA
Pogledajte “Zamjena žarulje“ u ovome poglavlju za
informacije o tipu i snagama žarulja.

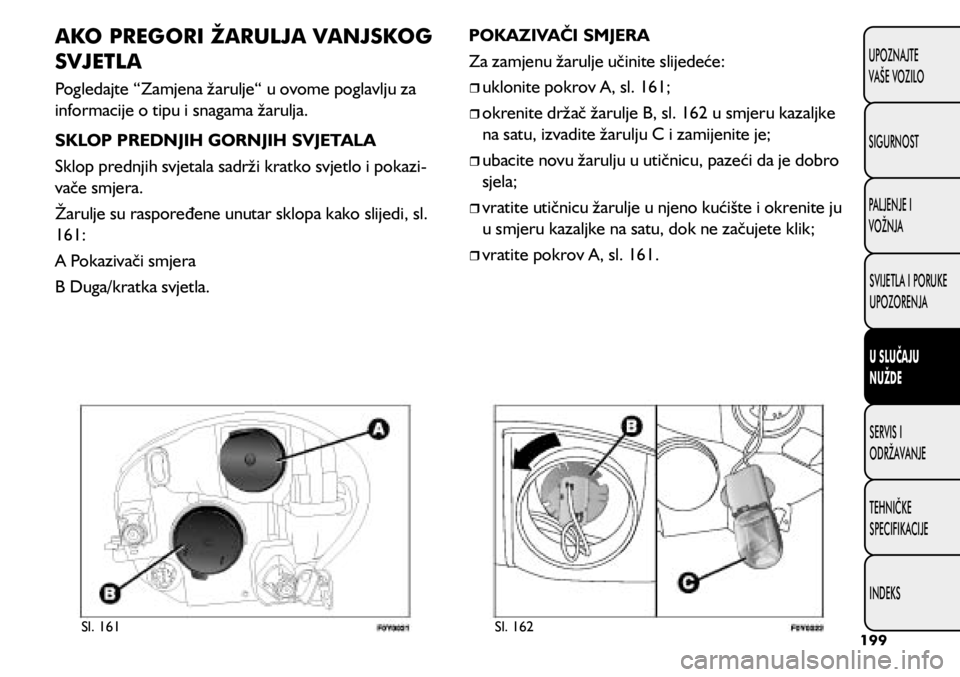

SKLOP PREDNJIH GORNJIH SVJETALA
Sklop prednjih svjetala sadrži kratko svjetlo i pokazi-
vače smjera.
Žarulje su raspoređene unutar sklopa kako slijedi, sl.
161:
A Pokazivači smjera
B Duga/kratka svjetla. POKAZIVAČI SMJERA
Za zamjenu žarulje učinite slijedeće:
ˆuklonite pokrov A, sl. 161;

ˆokrenite držač žarulje B, sl. 162 u smjeru kazaljke
na satu, izvadite žarulju C i zamijenite je;

ˆubacite novu žarulju u utičnicu, pazeći da je dobro
sjela;

ˆvratite utičnicu žarulje u njeno kućište i okrenite ju
u smjeru kazaljke na satu, dok ne začujete klik;

ˆvratite pokrov A, sl. 161.
Sl. 161 Sl. 162199
UPOZNAJTE
VAŠE VOZILO
SIGURNOST
PALJENJE I
VOŽNJA
SVIJETLA I PORUKE
UPOZORENJA
U SLUČAJU
NUŽDE
SERVIS I
ODRŽAVANJE
TE+NIČKE
SPECIFIKACIJE
INDEKS

KRATKA SVJETLA

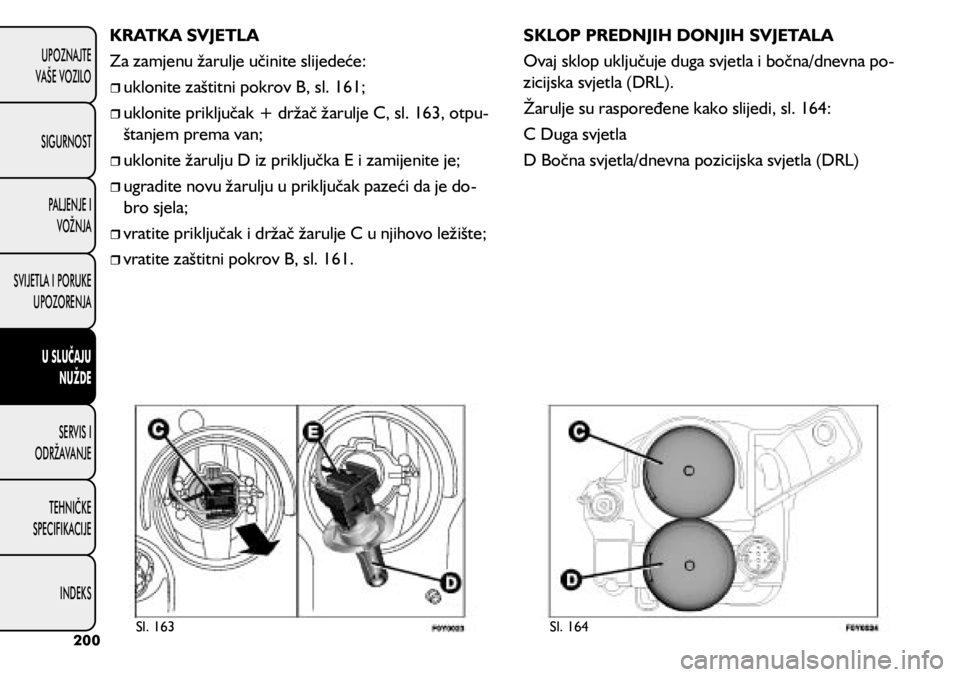

Za zamjenu žarulje učinite slijedeće:

ˆuklonite zaštitni pokrov B, sl. 161;

ˆuklonite priključak + držač žarulje C, sl. 163, otpu -
štanjem prema van;

ˆuklonite žarulju D iz priključka E i zamijenite je;

ˆugradite novu žarulju u priključak pazeći da je do -
bro sjela;

ˆvratite priključak i držač žarulje C u njihovo ležište;

ˆvratite zaštitni pokrov B, sl. 161. SKLOP PREDNJIH DONJIH SVJETALA
Ovaj sklop uključuje duga svjetla i bočna/dnevna po
-
zicijska svjetla (DRL).
Žarulje su raspoređene kako slijedi, sl. 164:
C Duga svjetla
D Bočna svjetla/dnevna pozicijska svjetla (DRL)
Sl. 163 Sl. 164200
UPOZNAJTE
VAŠE VOZILO
SIGURNOST PALJENJE I
VOŽNJA
SVIJETLA I PORUKE UPOZORENJA
U SLUČAJU NUŽDE
SERVIS I
ODRŽAVANJE
TEHNIČKE
SPECIFIKACIJE
INDEKS

Sl. 165Sl. 166

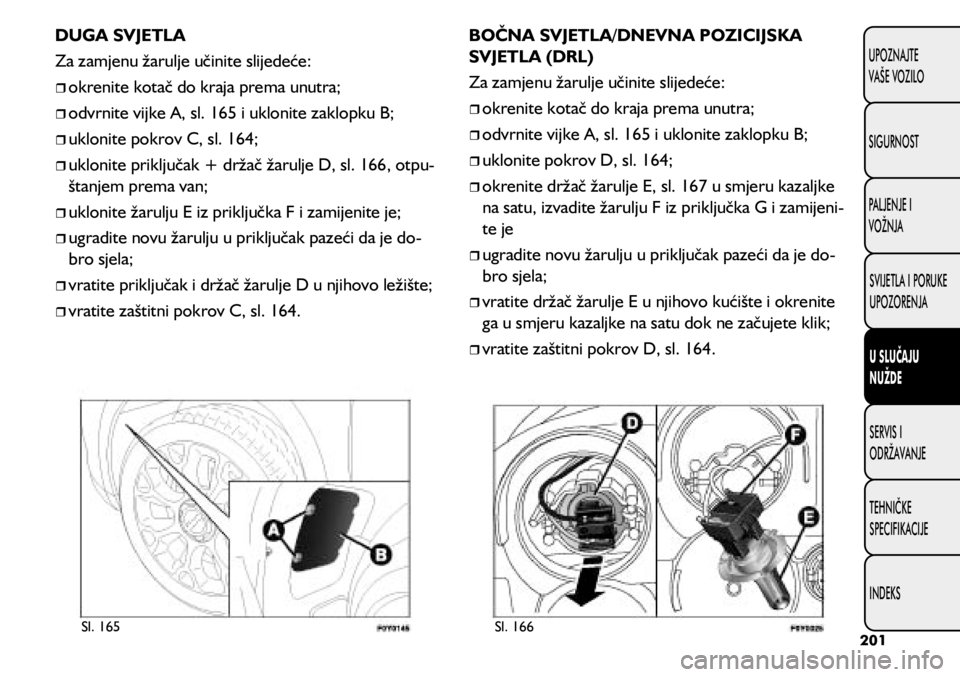

DUGA SVJETLA
Za zamjenu žarulje učinite slijedeće:

ˆokrenite kotač do kraja prema unutra;

ˆodvrnite vijke A, sl. 165 i uklonite zaklopku B;

ˆuklonite pokrov C, sl. 164;

ˆuklonite priključak + držač žarulje D, sl. 166, otpu -
štanjem prema van;

ˆuklonite žarulju E iz priključka F i zamijenite je;

ˆugradite novu žarulju u priključak pazeći da je do -
bro sjela;

ˆvratite priključak i držač žarulje D u njihovo ležište;

ˆvratite zaštitni pokrov C, sl. 164. BOČNA SVJETLA/DNEVNA POZICIJSKA
SVJETLA (DRL)
Za zamjenu žarulje učinite slijedeće:

ˆokrenite kotač do kraja prema unutra;

ˆodvrnite vijke A, sl. 165 i uklonite zaklopku B;

ˆuklonite pokrov D, sl. 164;

ˆokrenite držač žarulje E, sl. 167 u smjeru kazaljke
na satu, izvadite žarulju F iz priključka G i zamijeni -
te je

ˆugradite novu žarulju u priključak pazeći da je do -
bro sjela;

ˆvratite držač žarulje E u njihovo kućište i okrenite
ga u smjeru kazaljke na satu dok ne začujete klik;

ˆvratite zaštitni pokrov D, sl. 164.
201
UPOZNAJTE
VAŠE VOZILO
SIGURNOST
PALJENJE I
VOŽNJA
SVIJETLA I PORUKE
UPOZORENJA
U SLUČAJU
NUŽDE
SERVIS I
ODRŽAVANJE
TEHNIČKE
SPECIFIKACIJE
INDEKS

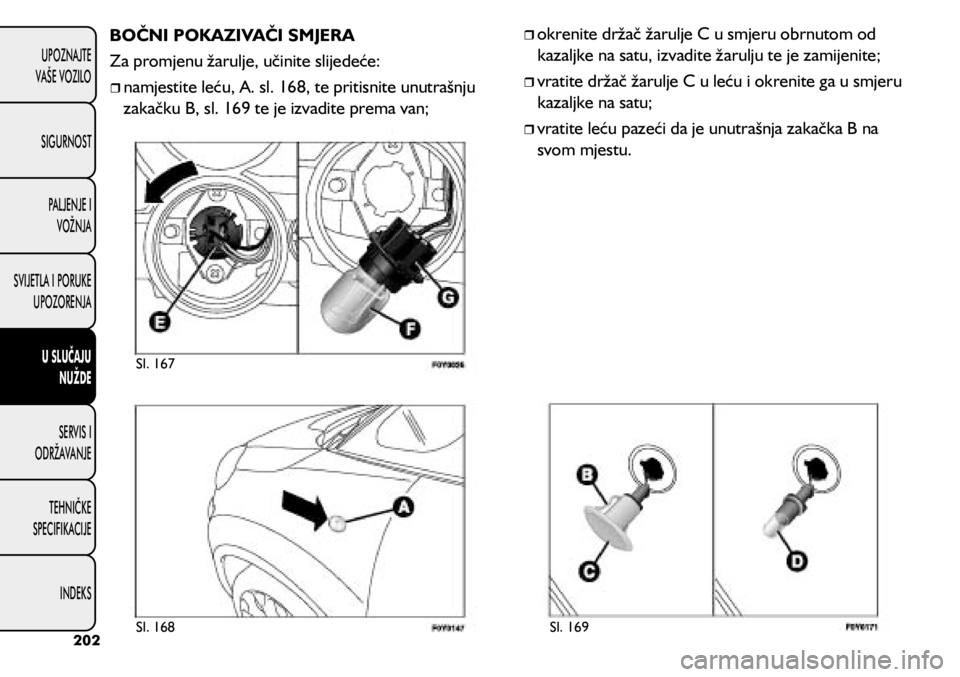

BOČNI POKAZIVAČI SMJERA
Za promjenu žarulje, učinite slijedeće:

ˆnamjestite leću, A. sl. 168, te pritisnite unutrašnju
zakačku B, sl. 169 te je izvadite prema van;

ˆokrenite držač žarulje C u smjeru obrnutom od
kazaljke na satu, izvadite žarulju te je zamijenite;

ˆvratite držač žarulje C u leću i okrenite ga u smjeru
kazaljke na satu;

ˆvratite leću pazeći da je unutrašnja zakačka B na
svom mjestu.
Sl. 167
Sl. 168 Sl. 169
202
UPOZNAJTE
VAŠE VOZILO
SIGURNOST PALJENJE I
VOŽNJA
SVIJETLA I PORUKE UPOZORENJA
U SLUČAJU NUŽDE
SERVIS I
ODRŽAVANJE
TEHNIČKE
SPECIFIKACIJE
INDEKS

Sl. 170Sl. 172 Sl. 171

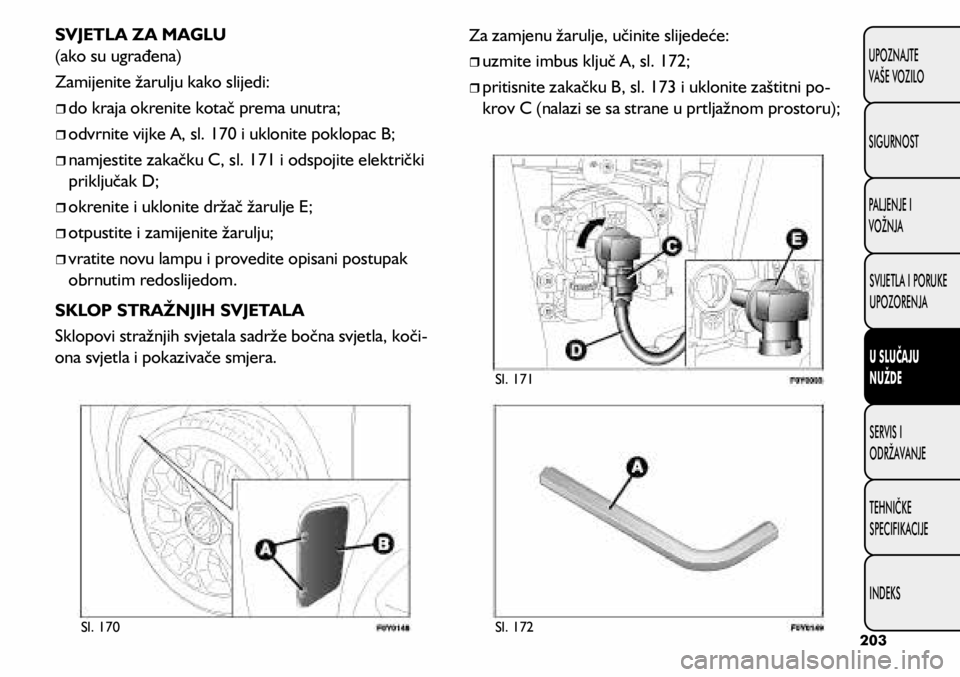

SVJETLA ZA MAGLU
(ako su ugrađena)
Zamijenite žarulju kako slijedi:

ˆdo kraja okrenite kotač prema unutra;

ˆodvrnite vijke A, sl. 170 i uklonite poklopac B;

ˆnamjestite zakačku C, sl. 171 i odspojite električki
priključak D;

ˆokrenite i uklonite držač žarulje E;

ˆotpustite i zamijenite žarulju;

ˆvratite novu lampu i provedite opisani postupak
obrnutim redoslijedom.
SKLOP STRAŽNJIH SVJETALA
Sklopovi stražnjih svjetala sadrže bočna svjetla, koči -
ona svjetla i pokazivače smjera. Za zamjenu žarulje, učinite slijedeće:

ˆuzmite imbus ključ A, sl. 172;

ˆpritisnite zakačku B, sl. 173 i uklonite zaštitni po -
krov C (nalazi se sa strane u prtljažnom prostoru);
203
UPOZNAJTE
VAŠE VOZILO
SIGURNOST
PALJENJE I
VOŽNJA
SVIJETLA I PORUKE
UPOZORENJA
U SLUČAJU
NUŽDE
SERVIS I
ODRŽAVANJE
TEHNIČKE
SPECIFIKACIJE
INDEKS

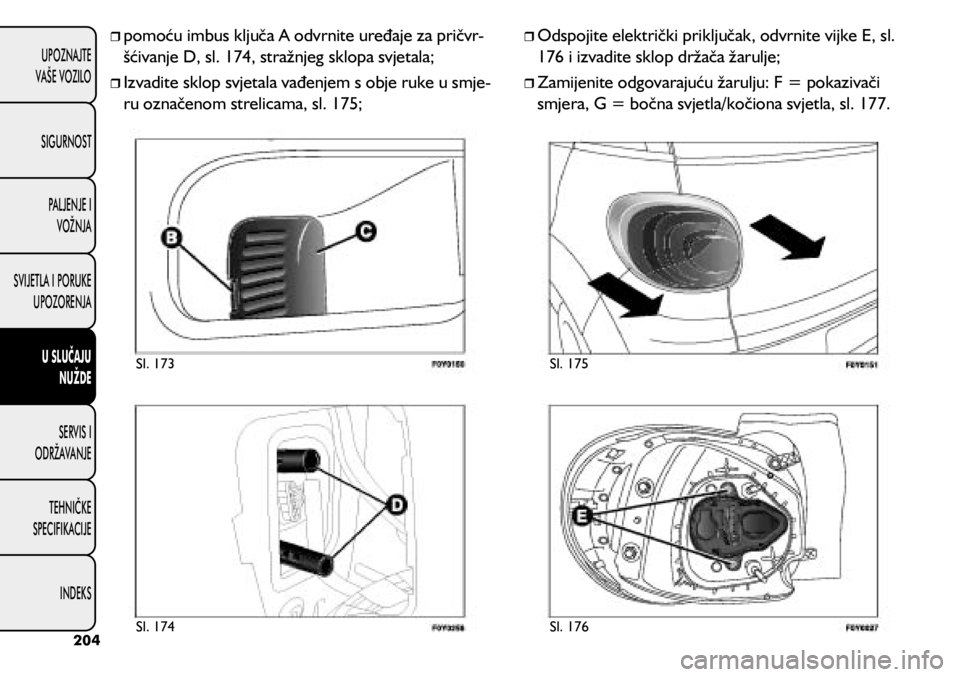

ˆpomoću imbus ključa A odvrnite uređaje za pričvr -
šćivanje D, sl. 174, stražnjeg sklopa svjetala;

ˆIzvadite sklop svjetala vađenjem s obje ruke u smje -
ru označenom strelicama, sl. 175;

ˆOdspojite električki priključak, odvrnite vijke E, sl.
176 i izvadite sklop držača žarulje;

ˆZamijenite odgovarajuću žarulju: F = pokazivači
smjera, G = bočna svjetla/kočiona svjetla, sl. 177.
Sl. 173 Sl. 175
Sl. 174 Sl. 176
204
832=1$-7(
9$

Sl. 177Sl. 178
Sl. 179

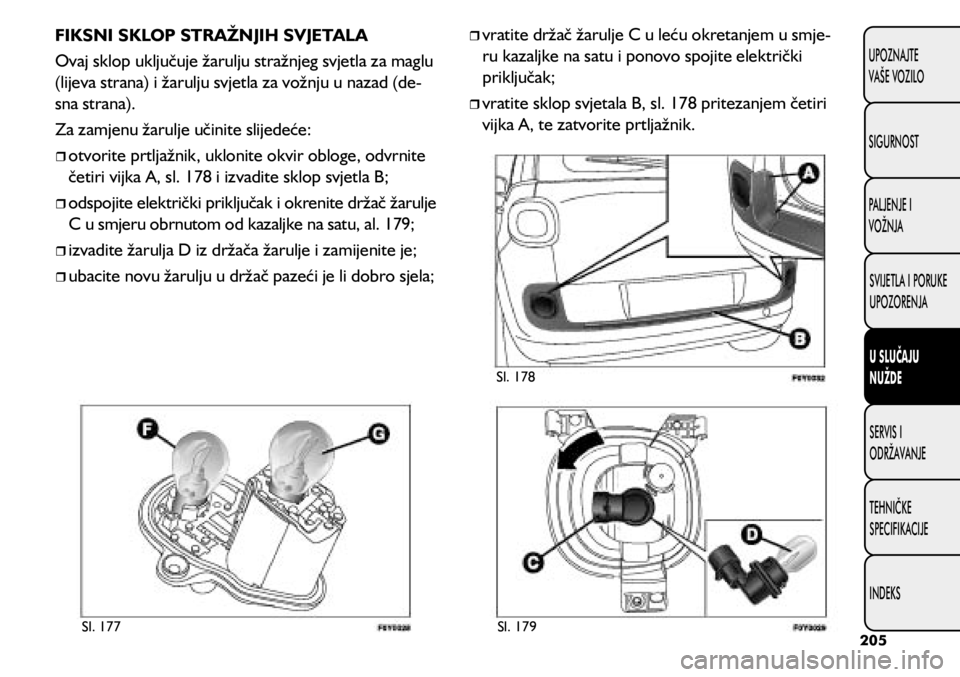

FIKSNI SKLOP STRAŽNJIH SVJETALA
Ovaj sklop uključuje žarulju stražnjeg svjetla za maglu
(lijeva strana) i žarulju svjetla za vožnju u nazad (de -
sna strana).
Za zamjenu žarulje učinite slijedeće:

ˆotvorite prtljažnik, uklonite okvir obloge, odvrnite
četiri vijka A, sl. 178 i izvadite sklop svjetla B;

ˆodspojite električki priključak i okrenite držač žarulje
C u smjeru obrnutom od kazaljke na satu, al. 179;

ˆizvadite žarulja D iz držača žarulje i zamijenite je;

ˆubacite novu žarulju u držač pazeći je li dobro sjela;

ˆvratite držač žarulje C u leću okretanjem u smje -
ru kazaljke na satu i ponovo spojite električki
priključak;

ˆvratite sklop svjetala B, sl. 178 pritezanjem četiri
vijka A, te zatvorite prtljažnik.
205
UPOZNAJTE
VAŠE VOZILO
SIGURNOST
PALJENJE I
VOŽNJA
SVIJETLA I PORUKE
UPOZORENJA
U SLUČAJU
NUŽDE
SERVIS I
ODRŽAVANJE
TEHNIČKE
SPECIFIKACIJE
INDEKS

TREĆE STOP SVJETLO
Ono se nalazi u poklopcu prtljažnika i to su LED svje-
tla. Za zamjenu kontaktirajte Fiat servis.
SVJETLO REGISTARSKE PLOČICE
Za zamjenu žarulje učinite slijedeće:

ˆuklonite leću A, sl. 190;

ˆzamijenite žarulju B, sl. 181 otpuštanjem iz bočnih
kontakata;

ˆubacite novu žarulju B i provjerite je li dobro sjela
između kontakata;

ˆvratite leću A, sl. 180.

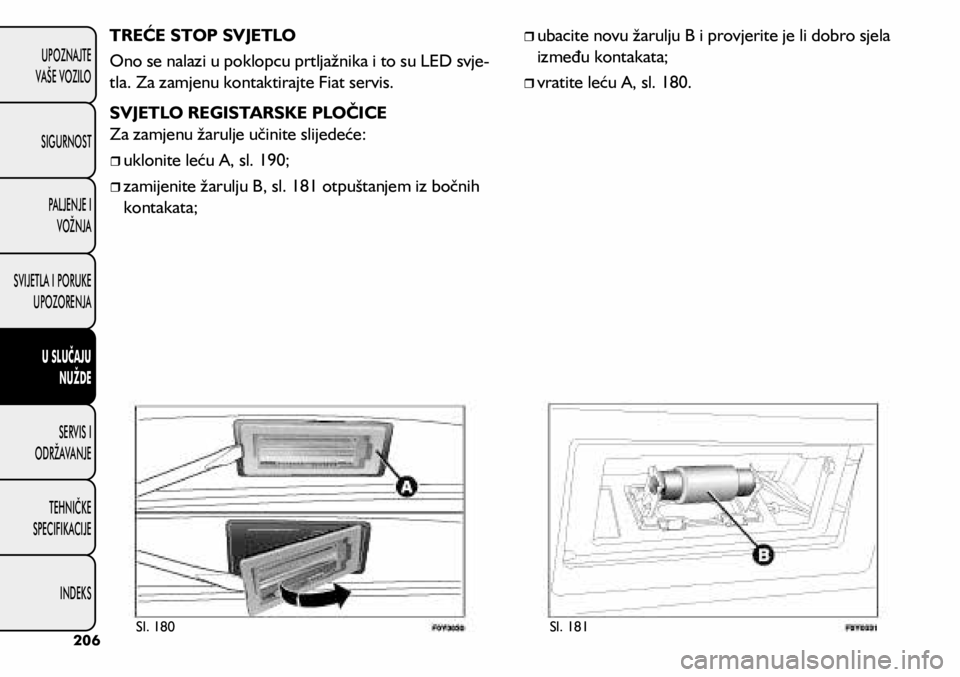

Sl. 180 Sl. 181206
UPOZNAJTE
VAŠE VOZILO
SIGURNOST PALJENJE I
VOŽNJA
SVIJETLA I PORUKE UPOZORENJA
U SLUČAJU NUŽDE
SERVIS I
ODRŽAVANJE
TEHNIČKE
SPECIFIKACIJE
INDEKS
