lock FIAT 500L LIVING 2018 Drift- och underhållshandbok (in Swedish)

VIKTIG INFORMATION!
TANKNING AV BILEN
Bensinmotorer:tanka bilen endast med blyfri bensin med oktantal (RON) som inte överstiger 95 enligt den europeiska standarden EN 228.
Använd inte bensin som innehåller metanol eller etanol E85. Användningen av dessa blandningar kan leda till problem med tändningen och
körbarheten samt dessutom skada komponenter som är avgörande för strömenheten.
Dieselmotorer: tanka fordonet endast med fordonsdiesel enligt den europeiska standarden EN 590. Användning av andra produkter eller
blandningar kan ohjälpligt skada motorn och tillverkarens garanti upphör att gälla för sådana skador.
LPG-tankning: tanka bilen endast med LPG för motorfordon enligt den europeiska standarden EN 589. Användning av andra produkter eller
blandningar kan ohjälpligt skada motorn och tillverkarens garanti upphör att gälla för sådana skador.
Tankning av metangas: tanka bilen endast med metangas för motorfordon. Användning av andra produkter eller blandningar kan ohjälpligt
skada motorn och tillverkarens garanti upphör att gälla för sådana skador.
För ytterligare information om användningen av rätt bränsle, se informationen i avsnittet "Tanka bilen" i kapitlet "Start och körning".
STARTA MOTORN
Versioner med manuell växellåda (bensinmotorer): se till att handbromsen dragits åt; ställ växelspaken i friläge; tryck ner
kopplingspedalen, utan att trycka på gaspedalen, och vrid sedan startnyckeln till AVV och släpp den så snart motorn startar.
Versioner med manuell växellåda (dieselmotorer): försäkra dig om att handbromsen är åtdragen, ställ växelspaken i friläge, tryck ner
kopplingspedalen till botten utan att trycka på gaspedalen och vrid sedan tändningsnyckeln till MAR och vänta tills varningslampan
slocknar. Vrid tändningsnyckeln till AVV och släpp den så snart motorn startar.
Versioner försedda med Dualogic-växellåda: försäkra dig om att handbromsen är åtdragen och att växelspaken står på P (parkering)
eller N (friläge). Tryck sedan ner bromspedalen, vrid tändningsnyckeln till AVV-läget och släpp den så snart motorn startar.
PARKERING PÅ BRANDFARLIGT MATERIAL
Under funktionen utvecklar den katalytiska ljuddämparen höga temperaturer. Parkera därför inte bilen på gräs, torra löv, granbarr eller annat
brandfarligt material. Brandfara!
RESPEKT FÖR MILJÖN
Till skydd för miljön är bilen försedd med system för kontinuerlig analys av komponenterna i avgassystemet.
ELEKTRISKA TILLBEHÖR
Om du efter att ha köpt bilen vill installera tillbehör som kräver en strömförsörjning (med risk för en stegvis urladdning av batteriet), kontakta
Fiats servicenät som kan utvärdera den totala elektriska förbrukningen och kontrollera om bilens elsystem kan klara belastningen som krävs.
UNDERHÅLLSSCHEMA
Ett korrekt underhåll tillåter att varaktigt bibehålla fordonets prestanda och säkerhetsegenskaper oförändrade, ett miljöskydd och låga
driftskostnader.

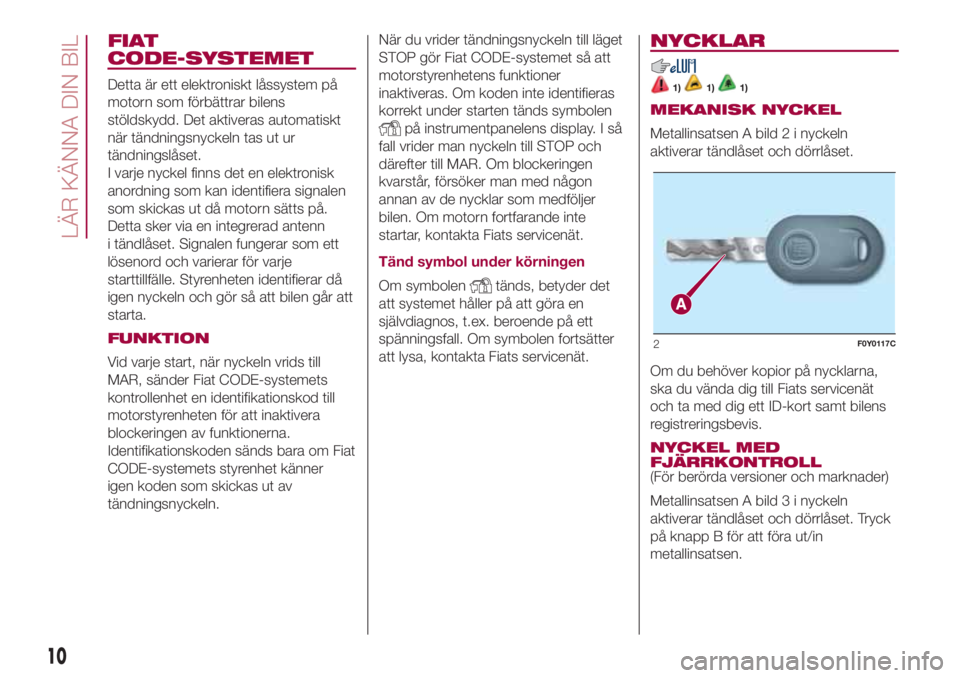

FIAT
CODE-SYSTEMET
Detta är ett elektroniskt låssystem på
motorn som förbättrar bilens
stöldskydd. Det aktiveras automatiskt
när tändningsnyckeln tas ut ur
tändningslåset.
I varje nyckel finns det en elektronisk
anordning som kan identifiera signalen
som skickas ut då motorn sätts på.
Detta sker via en integrerad antenn
i tändlåset. Signalen fungerar som ett
lösenord och varierar för varje
starttillfälle. Styrenheten identifierar då
igen nyckeln och gör så att bilen går att
starta.
FUNKTION
Vid varje start, när nyckeln vrids till
MAR, sänder Fiat CODE-systemets
kontrollenhet en identifikationskod till
motorstyrenheten för att inaktivera
blockeringen av funktionerna.
Identifikationskoden sänds bara om Fiat
CODE-systemets styrenhet känner
igen koden som skickas ut av
tändningsnyckeln.När du vrider tändningsnyckeln till läget
STOP gör Fiat CODE-systemet så att
motorstyrenhetens funktioner
inaktiveras. Om koden inte identifieras
korrekt under starten tänds symbolen
på instrumentpanelens display. I så
fall vrider man nyckeln till STOP och
därefter till MAR. Om blockeringen
kvarstår, försöker man med någon
annan av de nycklar som medföljer
bilen. Om motorn fortfarande inte
startar, kontakta Fiats servicenät.
Tänd symbol under körningen
Om symbolen
tänds, betyder det
att systemet håller på att göra en
självdiagnos, t.ex. beroende på ett
spänningsfall. Om symbolen fortsätter
att lysa, kontakta Fiats servicenät.
NYCKLAR
1)1)1)
MEKANISK NYCKEL
Metallinsatsen A bild 2 i nyckeln
aktiverar tändlåset och dörrlåset.
Om du behöver kopior på nycklarna,
ska du vända dig till Fiats servicenät
och ta med dig ett ID-kort samt bilens
registreringsbevis.
NYCKEL MED
FJÄRRKONTROLL
(För berörda versioner och marknader)

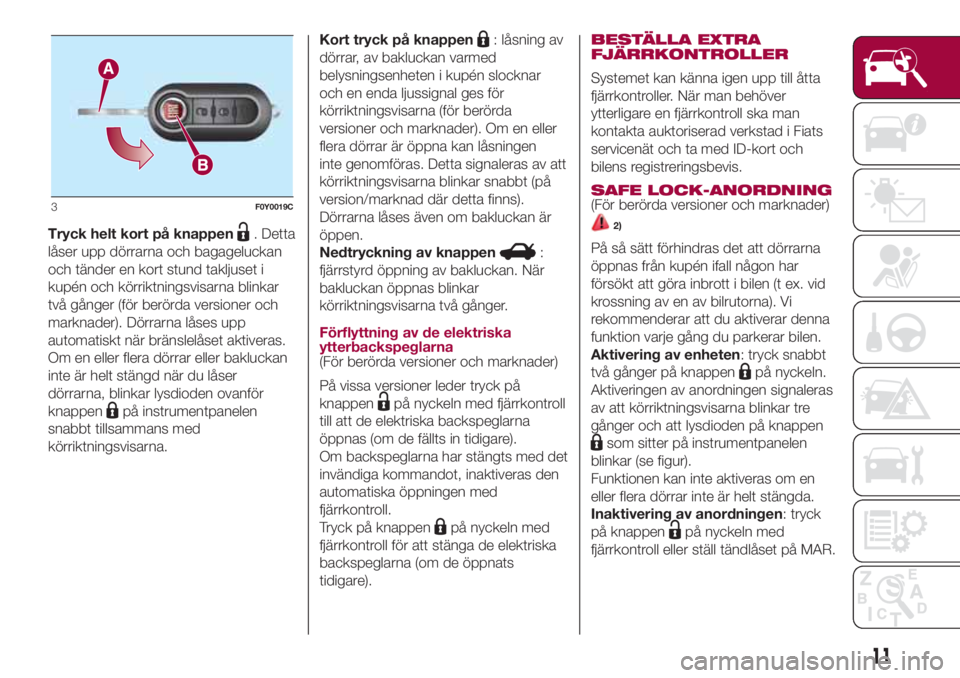

Metallinsatsen A bild 3 i nyckeln
aktiverar tändlåset och dörrlåset. Tryck
på knapp B för att föra ut/in
metallinsatsen.
2F0Y0117C
10
LÄR KÄNNA DIN BIL

Tryck helt kort på knappen. Detta
låser upp dörrarna och bagageluckan
och tänder en kort stund takljuset i
kupén och körriktningsvisarna blinkar
två gånger (för berörda versioner och
marknader). Dörrarna låses upp
automatiskt när bränslelåset aktiveras.
Om en eller flera dörrar eller bakluckan
inte är helt stängd när du låser
dörrarna, blinkar lysdioden ovanför
knappen
på instrumentpanelen
snabbt tillsammans med
körriktningsvisarna.Kort tryck på knappen
: låsning av
dörrar, av bakluckan varmed
belysningsenheten i kupén slocknar
och en enda ljussignal ges för
körriktningsvisarna (för berörda
versioner och marknader). Om en eller
flera dörrar är öppna kan låsningen
inte genomföras. Detta signaleras av att
körriktningsvisarna blinkar snabbt (på
version/marknad där detta finns).
Dörrarna låses även om bakluckan är
öppen.
Nedtryckning av knappen
:
fjärrstyrd öppning av bakluckan. När
bakluckan öppnas blinkar
körriktningsvisarna två gånger.
Förflyttning av de elektriska
ytterbackspeglarna
(För berörda versioner och marknader)
På vissa versioner leder tryck på
knappen
på nyckeln med fjärrkontroll
till att de elektriska backspeglarna
öppnas (om de fällts in tidigare).
Om backspeglarna har stängts med det
invändiga kommandot, inaktiveras den
automatiska öppningen med
fjärrkontroll.
Tryck på knappen
på nyckeln med
fjärrkontroll för att stänga de elektriska
backspeglarna (om de öppnats
tidigare).BESTÄLLA EXTRA
FJÄRRKONTROLLER
Systemet kan känna igen upp till åtta
fjärrkontroller. När man behöver
ytterligare en fjärrkontroll ska man
kontakta auktoriserad verkstad i Fiats
servicenät och ta med ID-kort och
bilens registreringsbevis.
SAFE LOCK-ANORDNING
(För berörda versioner och marknader)
2)
På så sätt förhindras det att dörrarna
öppnas från kupén ifall någon har
försökt att göra inbrott i bilen (t ex. vid
krossning av en av bilrutorna). Vi
rekommenderar att du aktiverar denna
funktion varje gång du parkerar bilen.
Aktivering av enheten: tryck snabbt
två gånger på knappen
på nyckeln.
Aktiveringen av anordningen signaleras
av att körriktningsvisarna blinkar tre
gånger och att lysdioden på knappen
som sitter på instrumentpanelen
blinkar (se figur).
Funktionen kan inte aktiveras om en
eller flera dörrar inte är helt stängda.
Inaktivering av anordningen: tryck
på knappen
på nyckeln med
fjärrkontroll eller ställ tändlåset på MAR.
3F0Y0019C
11

VARNING
1)Tryck på knappen B bild 3endast när
nyckeln befinner sig långt från kroppen,
speciellt från ögonen och föremål som kan
förstöras (t ex. kläder). Lämna inte nyckeln
utan övervakning för att undvika att någon,
speciellt barn, kan handskas med den
och oavsiktligt trycka på knappen.
2)När safe lock-anordningen är aktiverad,
kan du inte längre öppna dörrarna inifrån
bilen. Se därför till att ingen sitter kvar i
bilen när du lämnar den.
VARNING
1)Kraftiga stötar kan skada de elektroniska
komponenterna i nyckeln. För att skydda
de elektroniska anordningarna inuti nyckeln
och säkra deras funktion ska man aldrig
låt den ligga i solen.
VARNING
1)De urladdade batterierna är skadliga för
miljön och skall därför slängas i
motsvarande behållare enligt lagstiftningen
eller överlämnas till Fiats servicenät som
tar hand om bortskaffandet.

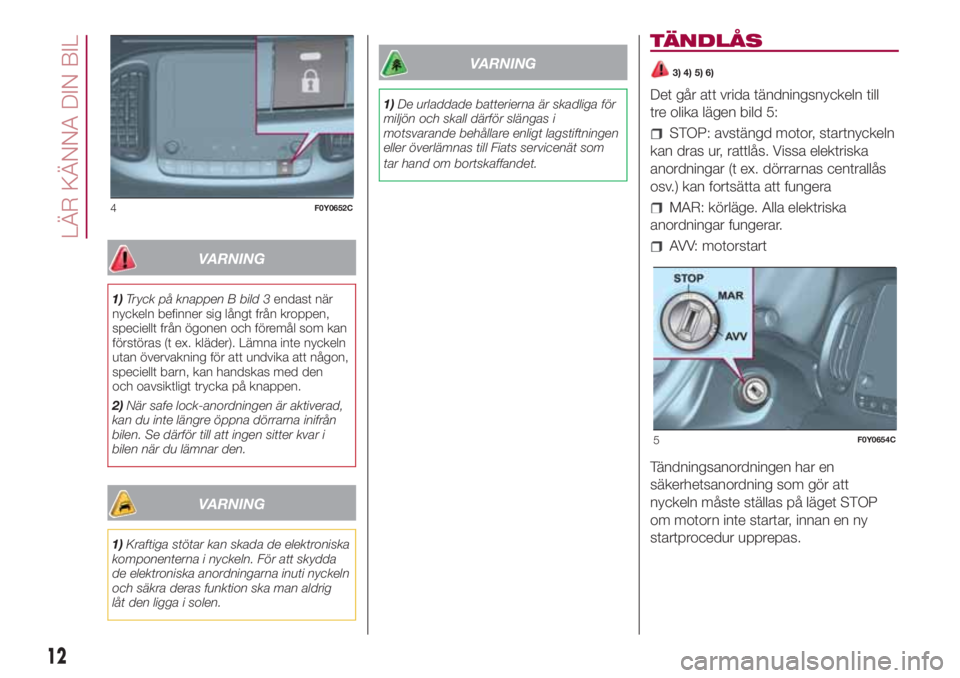

TÄNDLÅS
3) 4) 5) 6)
Det går att vrida tändningsnyckeln till
tre olika lägen bild 5:
STOP: avstängd motor, startnyckeln
kan dras ur, rattlås. Vissa elektriska
anordningar (t ex. dörrarnas centrallås
osv.) kan fortsätta att fungera
MAR: körläge. Alla elektriska
anordningar fungerar.
AVV: motorstart
Tändningsanordningen har en
säkerhetsanordning som gör att
nyckeln måste ställas på läget STOP
om motorn inte startar, innan en ny
startprocedur upprepas.
4F0Y0652C
5F0Y0654C
12
LÄR KÄNNA DIN BIL

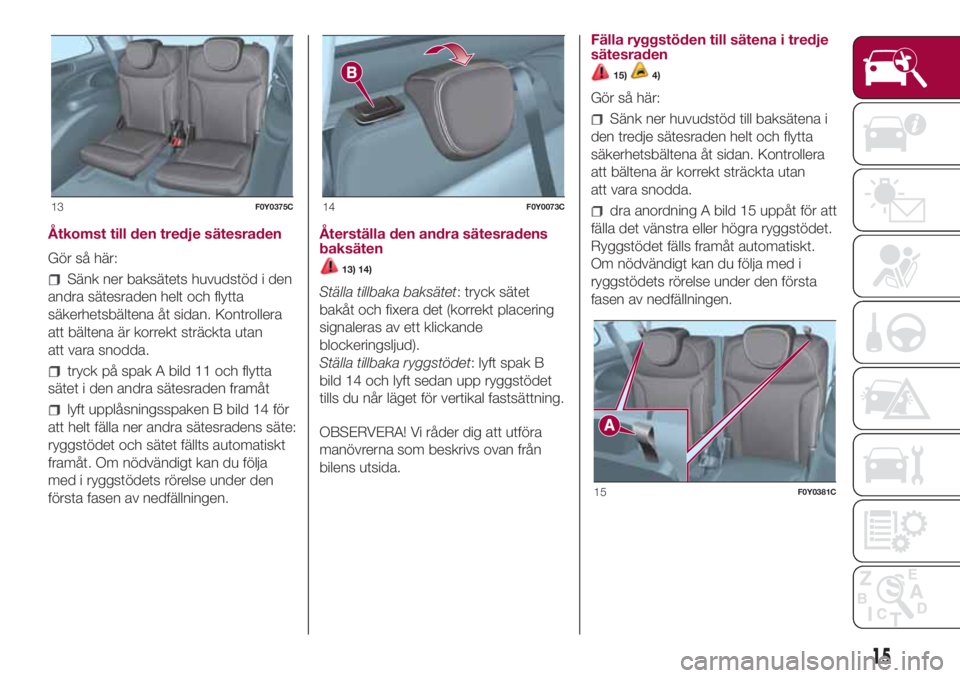

Åtkomst till den tredje sätesraden
Gör så här:
Sänk ner baksätets huvudstöd i den
andra sätesraden helt och flytta
säkerhetsbältena åt sidan. Kontrollera
att bältena är korrekt sträckta utan
att vara snodda.
tryck på spak A bild 11 och flytta
sätet i den andra sätesraden framåt
lyft upplåsningsspaken B bild 14 för
att helt fälla ner andra sätesradens säte:
ryggstödet och sätet fällts automatiskt
framåt. Om nödvändigt kan du följa
med i ryggstödets rörelse under den
första fasen av nedfällningen.Återställa den andra sätesradens
baksäten
13) 14)
Ställa tillbaka baksätet: tryck sätet
bakåt och fixera det (korrekt placering
signaleras av ett klickande
blockeringsljud).
Ställa tillbaka ryggstödet: lyft spak B
bild 14 och lyft sedan upp ryggstödet
tills du når läget för vertikal fastsättning.
OBSERVERA! Vi råder dig att utföra
manövrerna som beskrivs ovan från
bilens utsida.Fälla ryggstöden till sätena i tredje
sätesraden
15)4)
Gör så här:
Sänk ner huvudstöd till baksätena i
den tredje sätesraden helt och flytta
säkerhetsbältena åt sidan. Kontrollera
att bältena är korrekt sträckta utan
att vara snodda.
dra anordning A bild 15 uppåt för att
fälla det vänstra eller högra ryggstödet.
Ryggstödet fälls framåt automatiskt.
Om nödvändigt kan du följa med i
ryggstödets rörelse under den första
fasen av nedfällningen.13F0Y0375C14F0Y0073C
15F0Y0381C
15

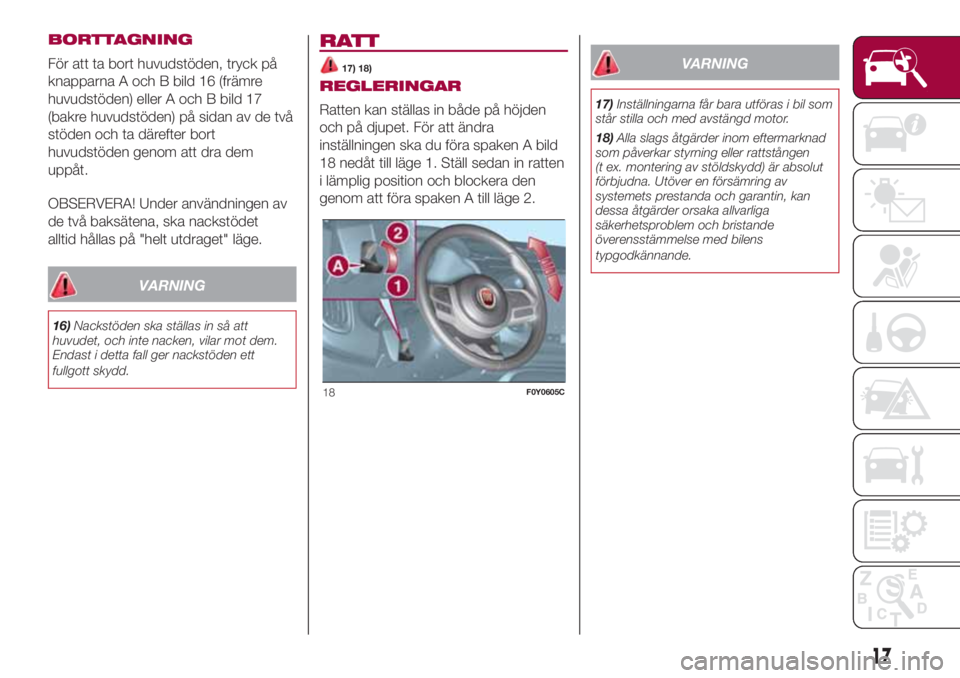

BORTTAGNING
För att ta bort huvudstöden, tryck på
knapparna A och B bild 16 (främre
huvudstöden) eller A och B bild 17
(bakre huvudstöden) på sidan av de två
stöden och ta därefter bort
huvudstöden genom att dra dem
uppåt.
OBSERVERA! Under användningen av
de två baksätena, ska nackstödet
alltid hållas på "helt utdraget" läge.
VARNING
16)Nackstöden ska ställas in så att
huvudet, och inte nacken, vilar mot dem.
Endast i detta fall ger nackstöden ett
fullgott skydd.
RATT
17) 18)
REGLERINGAR
Ratten kan ställas in både på höjden
och på djupet. För att ändra
inställningen ska du föra spaken A bild
18 nedåt till läge 1. Ställ sedan in ratten
i lämplig position och blockera den
genom att föra spaken A till läge 2.
VARNING
17)Inställningarna får bara utföras i bil som
står stilla och med avstängd motor.
18)Alla slags åtgärder inom eftermarknad
som påverkar styrning eller rattstången
(t ex. montering av stöldskydd) är absolut
förbjudna. Utöver en försämring av
systemets prestanda och garantin, kan
dessa åtgärder orsaka allvarliga
säkerhetsproblem och bristande
överensstämmelse med bilens
typgodkännande.
18F0Y0605C
17

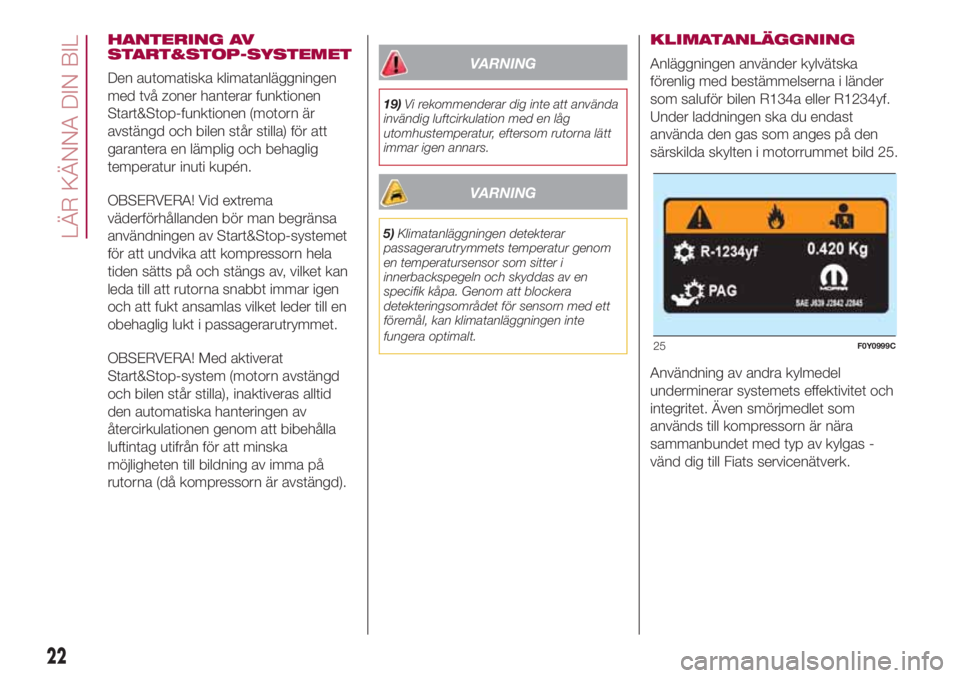

HANTERING AV
START&STOP-SYSTEMET
Den automatiska klimatanläggningen
med två zoner hanterar funktionen
Start&Stop-funktionen (motorn är
avstängd och bilen står stilla) för att
garantera en lämplig och behaglig
temperatur inuti kupén.
OBSERVERA! Vid extrema
väderförhållanden bör man begränsa
användningen av Start&Stop-systemet
för att undvika att kompressorn hela
tiden sätts på och stängs av, vilket kan
leda till att rutorna snabbt immar igen
och att fukt ansamlas vilket leder till en
obehaglig lukt i passagerarutrymmet.
OBSERVERA! Med aktiverat
Start&Stop-system (motorn avstängd
och bilen står stilla), inaktiveras alltid
den automatiska hanteringen av
återcirkulationen genom att bibehålla
luftintag utifrån för att minska
möjligheten till bildning av imma på
rutorna (då kompressorn är avstängd).
VARNING
19)Vi rekommenderar dig inte att använda
invändig luftcirkulation med en låg
utomhustemperatur, eftersom rutorna lätt
immar igen annars.
VARNING
5)Klimatanläggningen detekterar
passagerarutrymmets temperatur genom
en temperatursensor som sitter i
innerbackspegeln och skyddas av en
specifik kåpa. Genom att blockera
detekteringsområdet för sensorn med ett
föremål, kan klimatanläggningen inte
fungera optimalt.
KLIMATANLÄGGNING
Anläggningen använder kylvätska
förenlig med bestämmelserna i länder
som saluför bilen R134a eller R1234yf.
Under laddningen ska du endast
använda den gas som anges på den
särskilda skylten i motorrummet bild 25.
Användning av andra kylmedel
underminerar systemets effektivitet och
integritet. Även smörjmedlet som
används till kompressorn är nära
sammanbundet med typ av kylgas -
vänd dig till Fiats servicenätverk.
25F0Y0999C
22

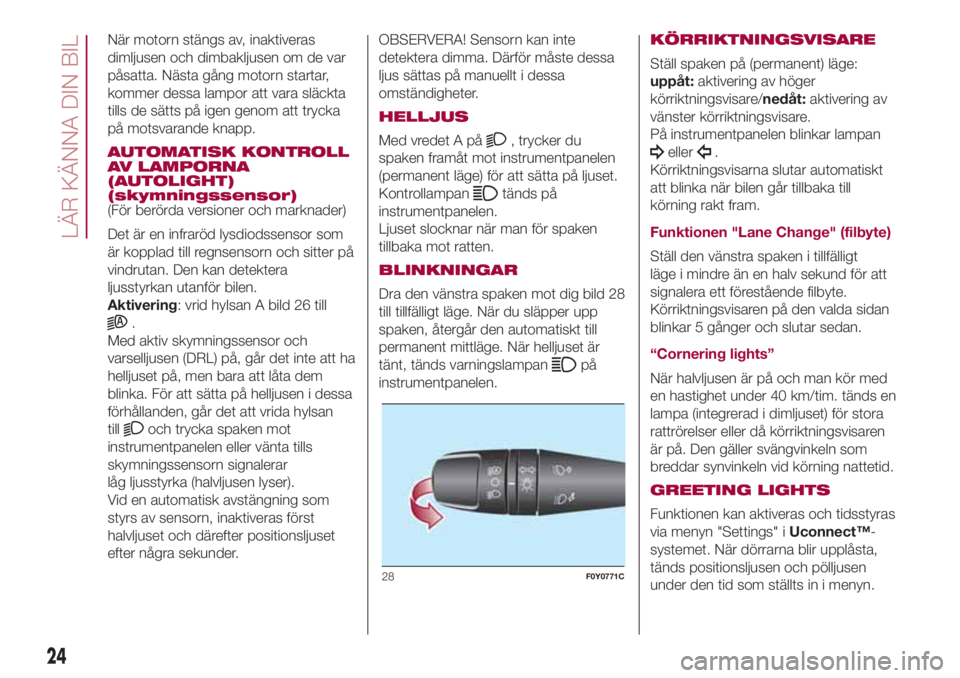

LÄR KÄNNA DIN BIL

När motorn stängs av, inaktiveras
dimljusen och dimbakljusen om de var
påsatta. Nästa gång motorn startar,
kommer dessa lampor att vara släckta
tills de sätts på igen genom att trycka
på motsvarande knapp.
AUTOMATISK KONTROLL
AV LAMPORNA
(AUTOLIGHT)
(skymningssensor)
(För berörda versioner och marknader)
Det är en infraröd lysdiodssensor som
är kopplad till regnsensorn och sitter på
vindrutan. Den kan detektera
ljusstyrkan utanför bilen.
Aktivering: vrid hylsan A bild 26 till
.
Med aktiv skymningssensor och
varselljusen (DRL) på, går det inte att ha
helljuset på, men bara att låta dem
blinka. För att sätta på helljusen i dessa
förhållanden, går det att vrida hylsan
till
och trycka spaken mot
instrumentpanelen eller vänta tills
skymningssensorn signalerar
låg ljusstyrka (halvljusen lyser).
Vid en automatisk avstängning som
styrs av sensorn, inaktiveras först
halvljuset och därefter positionsljuset
efter några sekunder.OBSERVERA! Sensorn kan inte
detektera dimma. Därför måste dessa
ljus sättas på manuellt i dessa
omständigheter.
HELLJUS
Med vredet A på
, trycker du
spaken framåt mot instrumentpanelen
(permanent läge) för att sätta på ljuset.
Kontrollampan
tänds på
instrumentpanelen.
Ljuset slocknar när man för spaken
tillbaka mot ratten.
BLINKNINGAR
Dra den vänstra spaken mot dig bild 28
till tillfälligt läge. När du släpper upp
spaken, återgår den automatiskt till
permanent mittläge. När helljuset är
tänt, tänds varningslampan
på
instrumentpanelen.KÖRRIKTNINGSVISARE
Ställ spaken på (permanent) läge:
uppåt:aktivering av höger
körriktningsvisare/nedåt:aktivering av
vänster körriktningsvisare.
På instrumentpanelen blinkar lampan
eller.
Körriktningsvisarna slutar automatiskt
att blinka när bilen går tillbaka till
körning rakt fram.
Funktionen "Lane Change" (filbyte)
Ställ den vänstra spaken i tillfälligt
läge i mindre än en halv sekund för att
signalera ett förestående filbyte.
Körriktningsvisaren på den valda sidan
blinkar 5 gånger och slutar sedan.
“Cornering lights”
När halvljusen är på och man kör med
en hastighet under 40 km/tim. tänds en
lampa (integrerad i dimljuset) för stora
rattrörelser eller då körriktningsvisaren
är på. Den gäller svängvinkeln som
breddar synvinkeln vid körning nattetid.
GREETING LIGHTS
Funktionen kan aktiveras och tidsstyras
via menyn "Settings" iUconnect™-
systemet. När dörrarna blir upplåsta,
tänds positionsljusen och pölljusen
under den tid som ställts in i menyn.
28F0Y0771C
24
LÄR KÄNNA DIN BIL

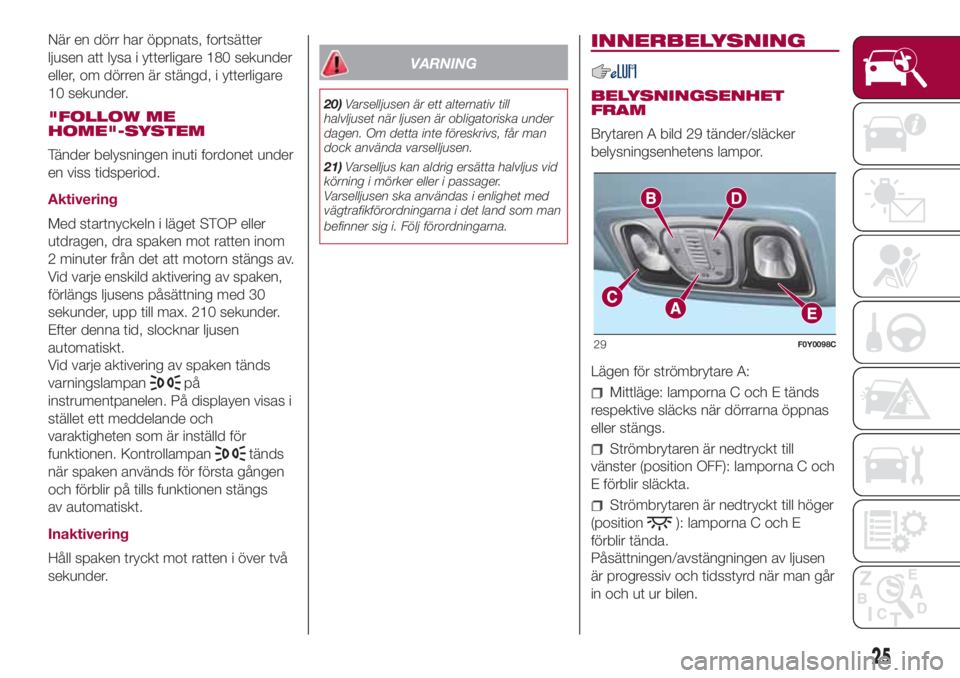

När en dörr har öppnats, fortsätter
ljusen att lysa i ytterligare 180 sekunder
eller, om dörren är stängd, i ytterligare
10 sekunder.
"FOLLOW ME
HOME"-SYSTEM
Tänder belysningen inuti fordonet under
en viss tidsperiod.
Aktivering
Med startnyckeln i läget STOP eller
utdragen, dra spaken mot ratten inom
2 minuter från det att motorn stängs av.
Vid varje enskild aktivering av spaken,
förlängs ljusens påsättning med 30
sekunder, upp till max. 210 sekunder.
Efter denna tid, slocknar ljusen
automatiskt.
Vid varje aktivering av spaken tänds
varningslampan
på
instrumentpanelen. På displayen visas i
stället ett meddelande och
varaktigheten som är inställd för
funktionen. Kontrollampan
tänds
när spaken används för första gången
och förblir på tills funktionen stängs
av automatiskt.
Inaktivering
Håll spaken tryckt mot ratten i över två
sekunder.
VARNING
20)Varselljusen är ett alternativ till
halvljuset när ljusen är obligatoriska under
dagen. Om detta inte föreskrivs, får man
dock använda varselljusen.
21)Varselljus kan aldrig ersätta halvljus vid
körning i mörker eller i passager.
Varselljusen ska användas i enlighet med
vägtrafikförordningarna i det land som man
befinner sig i. Följ förordningarna.
INNERBELYSNING
BELYSNINGSENHET
FRAM
Brytaren A bild 29 tänder/släcker
belysningsenhetens lampor.
Lägen för strömbrytare A:
Mittläge: lamporna C och E tänds
respektive släcks när dörrarna öppnas
eller stängs.
Strömbrytaren är nedtryckt till
vänster (position OFF): lamporna C och
E förblir släckta.
Strömbrytaren är nedtryckt till höger
(position
): lamporna C och E
förblir tända.
Påsättningen/avstängningen av ljusen
är progressiv och tidsstyrd när man går
in och ut ur bilen.
29F0Y0098C
25

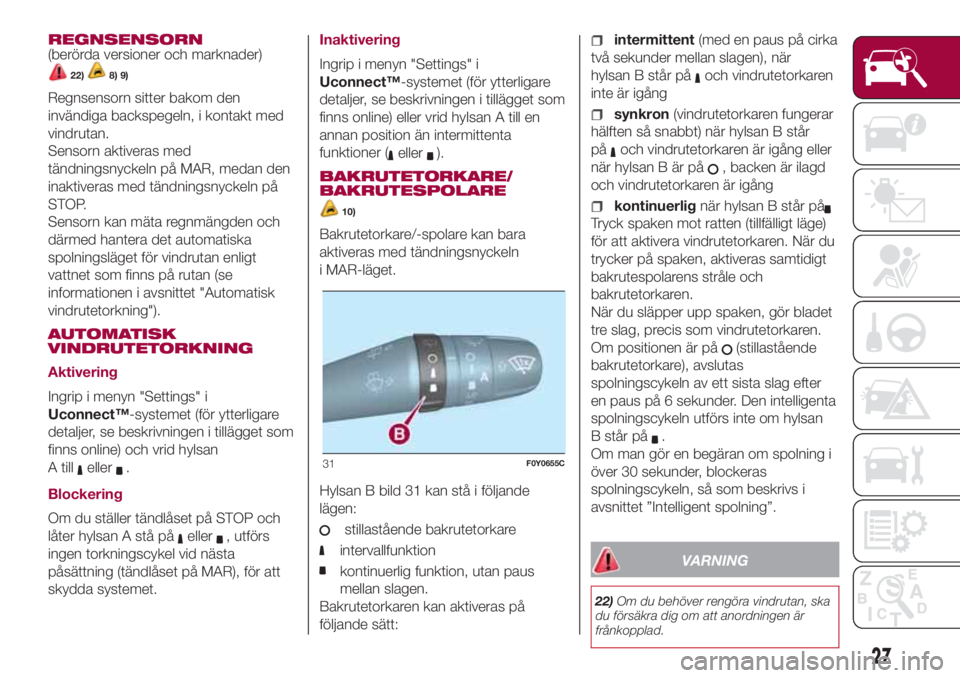

REGNSENSORN
(berörda versioner och marknader)
22)8) 9)
Regnsensorn sitter bakom den
invändiga backspegeln, i kontakt med
vindrutan.
Sensorn aktiveras med
tändningsnyckeln på MAR, medan den
inaktiveras med tändningsnyckeln på
STOP.
Sensorn kan mäta regnmängden och
därmed hantera det automatiska
spolningsläget för vindrutan enligt
vattnet som finns på rutan (se
informationen i avsnittet "Automatisk
vindrutetorkning").
AUTOMATISK
VINDRUTETORKNING
Aktivering
Ingrip i menyn "Settings" i
Uconnect™-systemet (för ytterligare
detaljer, se beskrivningen i tillägget som
finns online) och vrid hylsan
A till
eller.
Blockering
Om du ställer tändlåset på STOP och
låter hylsan A stå på
eller, utförs
ingen torkningscykel vid nästa
påsättning (tändlåset på MAR), för att
skydda systemet.Inaktivering
Ingrip i menyn "Settings" i
Uconnect™-systemet (för ytterligare
detaljer, se beskrivningen i tillägget som
finns online) eller vrid hylsan A till en
annan position än intermittenta
funktioner (
eller).
BAKRUTETORKARE/
BAKRUTESPOLARE
10)
Bakrutetorkare/-spolare kan bara
aktiveras med tändningsnyckeln
i MAR-läget.
Hylsan B bild 31 kan stå i följande
lägen:
stillastående bakrutetorkare
intervallfunktion
kontinuerlig funktion, utan paus
mellan slagen.
Bakrutetorkaren kan aktiveras på
följande sätt:
intermittent(med en paus på cirka
två sekunder mellan slagen), när
hylsan B står på
och vindrutetorkaren
inte är igång
synkron(vindrutetorkaren fungerar
hälften så snabbt) när hylsan B står
på
och vindrutetorkaren är igång eller
när hylsan B är på
, backen är ilagd
och vindrutetorkaren är igång
kontinuerlignär hylsan B står på
Tryck spaken mot ratten (tillfälligt läge)
för att aktivera vindrutetorkaren. När du
trycker på spaken, aktiveras samtidigt
bakrutespolarens stråle och
bakrutetorkaren.
När du släpper upp spaken, gör bladet
tre slag, precis som vindrutetorkaren.
Om positionen är på
(stillastående
bakrutetorkare), avslutas
spolningscykeln av ett sista slag efter
en paus på 6 sekunder. Den intelligenta
spolningscykeln utförs inte om hylsan
B står på
.
Om man gör en begäran om spolning i
över 30 sekunder, blockeras
spolningscykeln, så som beskrivs i
avsnittet ”Intelligent spolning”.
VARNING
22)Om du behöver rengöra vindrutan, ska
du försäkra dig om att anordningen är
frånkopplad.
31F0Y0655C
27
