isofix FIAT 500L LIVING 2018 Knjižica s uputama za uporabu i održavanje (in Croatian)

Slika je prikazana samo kao primjer.
Sjedalicu svakako postavite prema
uputama koja se isporučuju sa sjedalicom.
UPOZORENJE
Postoje sjedala sa Isofix sidrištima koje
omogućuju sigurno vezanje za sjedalo bez
uporabe sigurnosnih pojaseva vozila.
UPOZORENJE

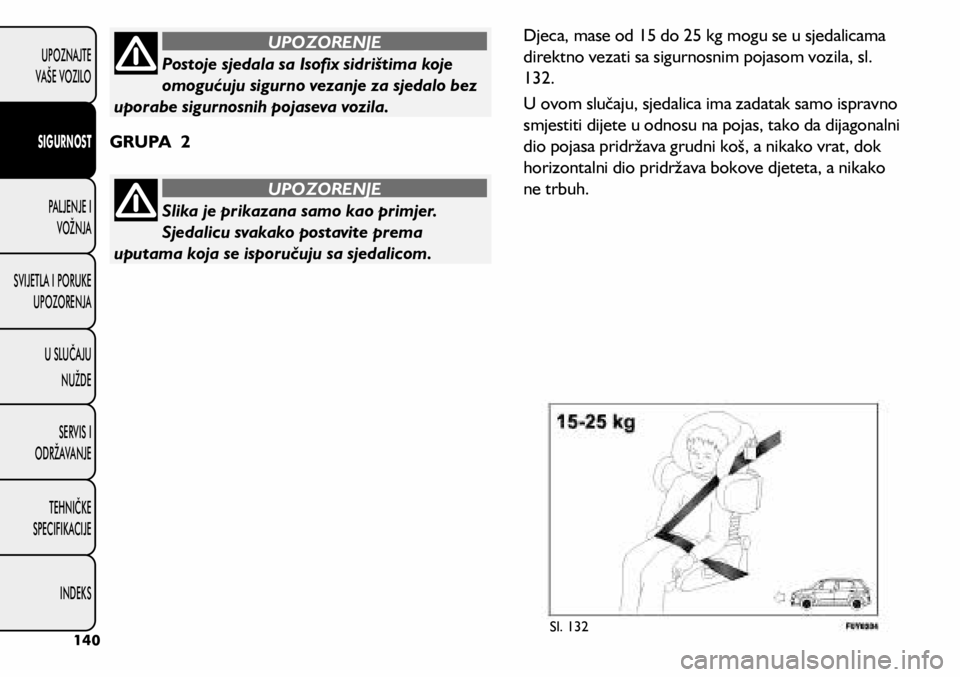

GRUPA 2 Djeca, mase od 15 do 25 kg mogu se u sjedalicama
direktno vezati sa sigurnosnim pojasom vozila, sl.
132.
U ovom slučaju, sjedalica ima zadatak samo ispravno
smjestiti dijete u odnosu na pojas, tako da dijagonalni
dio pojasa pridržava grudni koš, a nikako vrat, dok
horizontalni dio pridržava bokove djeteta, a nikako
ne trbuh.
Sl. 132140
UPOZNAJTE
VAŠE VOZILO
PALJENJE I
VOŽNJA
SIGURNOST
SVIJETLA I PORUKE UPOZORENJA
U SLU

Slika je prikazana samo kao primjer.
Sjedalicu svakako postavite prema
uputama koja se isporučuju sa sjedalicom.
UPOZORENJE

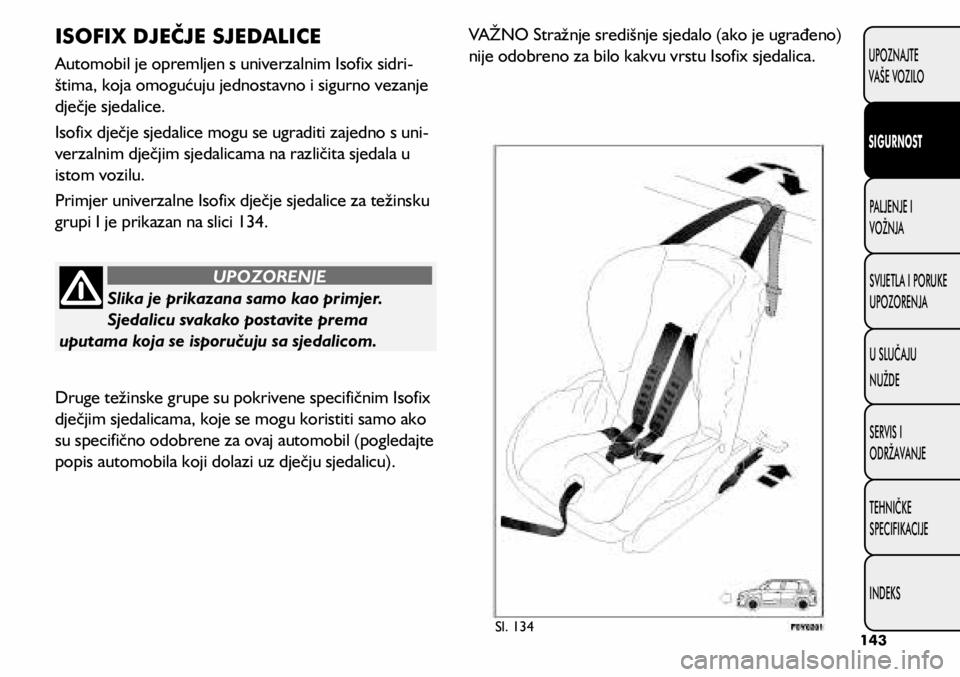

ISOFIX DJEČJE SJEDALICE
Automobil je opremljen s univerzalnim Isofix sidri -
štima, koja omogućuju jednostavno i sigurno vezanje
dječje sjedalice.
Isofix dječje sjedalice mogu se ugraditi zajedno s uni -
verzalnim dječjim sjedalicama na različita sjedala u
istom vozilu.
Primjer univerzalne Isofix dječje sjedalice za težinsku
grupi I je prikazan na slici 134.
Druge težinske grupe su pokrivene specifičnim Isofix
dječjim sjedalicama, koje se mogu koristiti samo ako
su specifično odobrene za ovaj automobil (pogledajte
popis automobila koji dolazi uz dječju sjedalicu). VAŽNO Stražnje središnje sjedalo (ako je ugrađeno)
nije odobreno za bilo kakvu vrstu Isofix sjedalica.
Sl. 134143
UPOZNAJTE
VAŠE VOZILO
PALJENJE I
VOŽNJA
SIGURNOST
SVIJETLA I PORUKE
UPOZORENJA
U SLU

Ako univerzalna ISOFIX dječja sjedalica
nije učvršćena za sva sidrišta, ona neće
moći pravilno zaštititi dijete. U slučaju sudara,
dijete bi moglo biti ozbiljno ozlijeđeno ili
poginuti.
UPOZORENJE
Dječju sjedalicu ugrađujte dok vozilo
miruje. Dječja sjedalica je pravilno
zakačena za držače kada čujete klik. Slijedite
upute za sklapanje, rastavljanje i pozicioniranje
koje dolaze uz sjedalicu.
UPOZORENJE

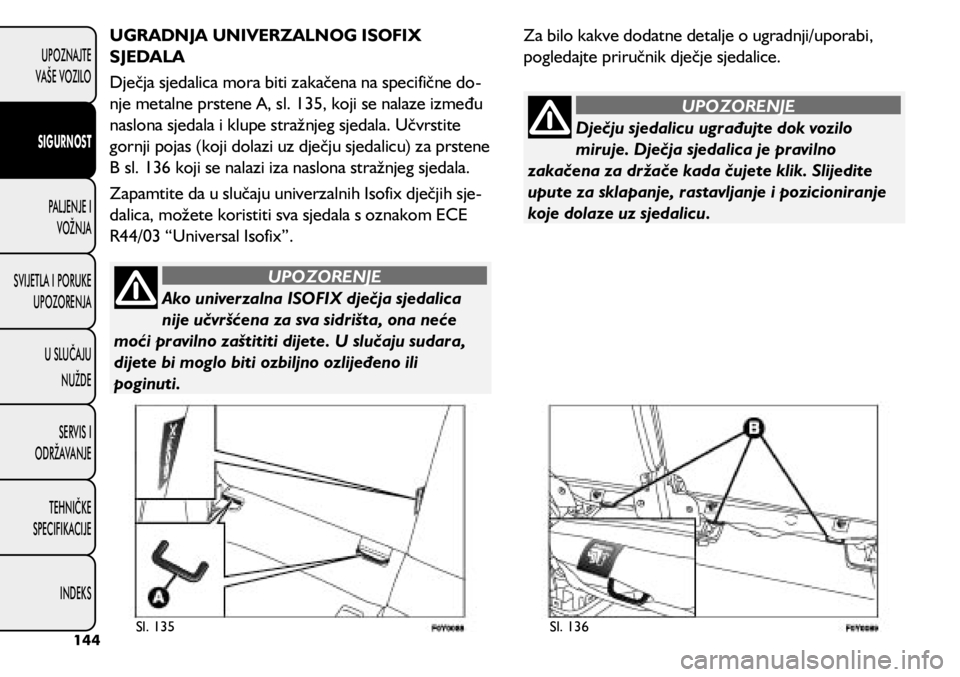

UGRADNJA UNIVERZALNOG ISOFIX
SJEDALA
Dječja sjedalica mora biti zakačena na specifične do
-
nje metalne prstene A, sl. 135, koji se nalaze između
naslona sjedala i klupe stražnjeg sjedala. Učvrstite
gornji pojas (koji dolazi uz dječju sjedalicu) za prstene
B sl. 136 koji se nalazi iza naslona stražnjeg sjedala.
Zapamtite da u slučaju univerzalnih Isofix dječjih sje -
dalica, možete koristiti sva sjedala s oznakom ECE
R44/03 “Universal Isofix”. Za bilo kakve dodatne detalje o ugradnji/uporabi,
pogledajte priručnik dječje sjedalice.
Sl. 135
Sl. 136144
UPOZNAJTE
VAŠE VOZILO
PALJENJE I
VOŽNJA
SIGURNOST
SVIJETLA I PORUKE UPOZORENJA
U SLU

PRIKLADNOST SJEDALA PUTNIKA ZA ISOFIX DJEČJE SJEDALICE
Donja tablica, koja je sukladna Europskoj direktivi ECE 16, prikazuje različite mogućnosti ugradnje Isofix susta-
va zaštite djece na sjedala opremljena sa Isofix držačima.
Grupa Položaj dječje sjedalice Isofix veličinaStražnja sjedala
Grupa 0 do 10 kg Okrenuta prema nazad EIL
Grupa 0+ do 13 kg Okrenuta prema nazad
EIL
Okrenuta prema nazad DIL
Okrenuta prema nazad CIL (*)
Grupa I od 9 do 18 kg Okrenuta prema nazad
DIL
Okrenuta prema nazad CIL (*)
Okrenuta prema naprijed BIUF
Okrenuta prema naprijed BIIUF
Okrenuta prema naprijed AIUF
IL: prikladno za specijalne ISOFIX sjedalice iz kategorija “specific vehicles”, “ restricted” ili “semiuniversal”, koje
su testirane za ovu vrstu automobila.
(*): Sjedalica može biti ugrađena pomicanjem prednjeg sjedala prema naprijed.
IUF: Pogodno za Isofix sjedalicu okrenutu prema naprijed, univerzalna klasa odobreno za ovu težinsku grupu.
145
UPOZNAJTE
VAŠE VOZILO
PALJENJE I
VOŽNJA
SIGURNOST
SVIJETLA I PORUKE
UPOZORENJA
U SLUČAJU
NUŽDE
TEHNIČKE
SPECIFIKACIJE SERVIS I
ODRŽAVANJE
INDEKS

DJEČJE SJEDALICE ZA VAŠ 500L
Lineaccesori Fiat uključuje i Fiat preporučuje kompletnu ponudu dječjih sjedalica, za ugradnju u vozilo uz po-
moć pojasa u tri točke ili Isofix sidrišta.
Težinska grupa Dječja sjedalicaVrsta dječje sjedalice Ugradnja dječje sjedalice
Grupa 0+ – od 0 do
13 kg Britax Baby Safe plus
Broj
odobrenja: EI 04301146
Fiatov kod za narudžbu:
71806415 Mora biti ugrađena okrenuta prema
nazad samo s pojasom u tri točke. Ako
se ugrađuje na sjedalo suvozača, prvo
deaktivirajte zračni jastuk suvozača.
Namjestite stražnje sjedalo što je
dalje moguće prema naprijed, koliko
dozvoljava prednje sjedalo.
+ Britax Baby Safe plus
Broj
odobrenja: EI 04301146
Fiatov kod za narudžbu:
71806415
+
Britax Baby Safe ISOFIX
base Fiatov kod za
narudžbu: 71806416 Mora biti ugrađena okrenuta prema
nazad koristeći pojas za odrasle i
preporučena Isofix sidrišta. Mora biti
ugrađena na stražnje vanjsko sjedalo.
Namjestite stražnje sjedalo što je
dalje moguće prema naprijed, koliko
dozvoljava prednje sjedalo.
146
UPOZNAJTE
VAŠE VOZILO
PALJENJE I
VOŽNJA
SIGURNOST
SVIJETLA I PORUKE UPOZORENJA
U SLUČAJU NUŽDE
TEHNIČKE
SPECIFIKACIJE SERVIS I
ODRŽAVANJE
INDEKS

Težinska grupaDječja sjedalicaVrsta dječje sjedalice Ugradnja dječje sjedalice
Grupa 1 – od 9 do 18
kg +
+Fair G0/1S ISOFIX Broj
odobrenja: E4 04443718
Fiatov kod za narudžbu za
Središnju i Južnu Europu:
71806647
Fiatov kod za narudžbu za
Sjevernu Europu: 71806649
Fiatov kod za narudžbu za
Istočnu Europu: 71806650
+
Fair ISOFIX RWF
platforma, “L” tip za
G0/1S
Fiatov kod za narudžbu:
71806634 +
Fair naslon za glavu
Fiatov kod za narudžbu za
Središnju i Južnu Europu:
71806648
Fiatov kod za narudžbu za
Sjevernu Europu: 71806652
Fiatov kod za narudžbu za
Istočnu Europu: 71806653 Mora biti ugrađena okrenuta prema
nazad koristeći Isofix platformu “L”,
specifičnu za model 500L, Isofix sidrišta
automobila i preporučeni CRS naslon za
glavu prikazan na slici lijevo.
Mora biti ugrađena na stražnje vanjsko
sjedalo. Namjestite stražnje sjedalo što
je dalje moguće prema naprijed, koliko
dozvoljava prednje sjedalo.
147
UPOZNAJTE
VAŠE VOZILO
PALJENJE I
VOŽNJA
SIGURNOST
SVIJETLA I PORUKE
UPOZORENJA
U SLUČAJU
NUŽDE
TEHNIČKE
SPECIFIKACIJE SERVIS I
ODRŽAVANJE
INDEKS

Težinska grupaDječja sjedalicaVrsta dječje sjedalice Ugradnja dječje sjedalice
Grupa 1 – od 9 do 18
kg Britax SafefixTT

Broj odobrenja: EI 04301199
Fiatov kod za narudžbu:
71805956 Isofix univerzalna dječja sjedalica s
gornjom trakom.
Mora se ugraditi okrenuta prema
naprijed, koristeći Isofix sidrišta i gornji
pojas, koji dolazi uz dječju sjedalicu. Mora
se ugraditi na stražnja vanjska sjedala.
Za optimalnu zaštitu namjestite stražnje
sjedalo što je više moguće u nazad.
Britax Roemer Duo Plus
Broj odobrenja: 04301133
Fiatov kod za narudžbu:
71803161 Isofix univerzalna dječja sjedalica s
gornjom trakom.
Mora se ugraditi okrenuta prema
naprijed, koristeći Isofix sidrišta i gornji
pojas, koji dolazi uz dječju sjedalicu. Mora
se ugraditi na stražnja vanjska sjedala.
Za optimalnu zaštitu namjestite stražnje
sjedalo što je više moguće u nazad.
Grupa 2 – od 15 kg do
36 kg Fair Junior
Broj odobrenja: 04443721
Fiatov kod za narudžbu:
71805371
Mora se ugraditi samo okrenuta prema
naprijed koristeći pojas u tri točke.
Za optimalnu zaštitu namjestite stražnje
sjedalo što je više moguće u nazad.
