zapalování FIAT 500L LIVING 2018 Návod k použití a údržbě (in Czech)

ČTĚTE V KAŽDÉM PŘÍPADĚ
ČERPÁNÍ PALIVA
Benzínové motory: do vozidla čerpejte pouze bezolovnatý benzín s oktanovým číslem (RON) nejméně 95 podle evropské normy EN 228.
Nepoužívejte benzíny obsahující metanol nebo etanol E85. Takové směsi mohou způsobit problémy se startováním a řízením vozidla jakož
i poškodit zásadní součásti palivové soustavy.
Dieselové motory: Do vozidla čerpejte výhradně motorovou naftu podle evropské normy EN 590. Používáním jiných pohonných hmot nebo
palivových směsí se může nenapravitelně poškodit motor a záruka na vozidlo pozbýt platnosti.
Tankování LPG: Do vozidla tankujte výhradně LPG pro motorová vozidla vyhovující evropské specifikaci EN 589. Používáním jiných
pohonných hmot nebo palivových směsí se může nenapravitelně poškodit motor a záruka na vozidlo pozbýt platnosti.
Tankování metanu: do vozidla tankujte pouze metan pro motorová vozidla. Používáním jiných pohonných hmot nebo palivových směsí se
může nenapravitelně poškodit motor a záruka na vozidlo pozbýt platnosti.
Podrobnosti o používání správného paliva jsou uvedeny v části "Čerpání paliva" v kapitole "Startování a jízda s vozidlem".
STARTOVÁNÍ MOTORU
Verze s manuální převodovkou (benzínové motory): zkontrolujte, zda je parkovací brzda zabrzděná, řadicí pákou zařaďte neutrál,
sešlápněte na doraz spojkový pedál bez sešlápnutí pedálu akcelerace a otočte klíčkem zapalování na AVV a uvolněte jej, jakmile motor
naskočí.
Verze s manuální převodovkou (dieselové motory): zkontrolujte, zda je parkovací brzda zabrzděná, řadicí pákou zařaďte neutrál,
sešlápněte na doraz spojkový pedál bez sešlápnutí pedálu akcelerace, otočte klíčkem zapalování na MAR a vyčkejte, než zhasnou kontrolka
. Otočte klíčkem zapalování na AVV a uvolněte jej, jakmile motor naskočí.
Verze s převodovkou Dualogic: Zkontrolujte, zda je parkovací brzda zabrzděná a řadicí páka v poloze P (parkování) nebo N (neutrál).
Sešlápněte brzdový pedál, pak otočte klíček na AVV a uvolněte jej, jakmile motor naskočí.
ZAPARKOVÁNÍ VOZIDLA U HOŘLAVÝCH LÁTEK
S motorem v chodu se katalyzátor zahřívá na vysoké teploty. Proto neparkujte s vozidlem na trávě, suchém listí, jehličí nebo jiném hořlavém
materiálu: nebezpečí požáru.
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
Pro lepší ochranu životního prostředí je vozidlo vybaveno soustavou, která průběžně diagnostikuje komponenty ovlivňující emise.
PŘÍDAVNÉ ELEKTRICKÉ SPOTŘEBIČE
Jestliže po zakoupení vozidla chcete nechat doinstalovat zařízení, která vyžadují přívod elektrického proudu (s rizikem postupného vybití
baterie), vyhledejte autorizovaný servis Fiat, kde vyhodnotí celkovou spotřebu elektrického proudu a prověří, zda elektrická soustava vozidla
snese požadovanou zátěž.
PLÁNOVANÁ ÚDRŽBA
Plánovanou údržbou dlouhodobě zajistíte zachování výkonnosti vozidla, bezpečnostních charakteristik respektování ochrany přírody a nízké
provozní náklady.

SEZNÁMENÍ S VOZIDLEM
Zde se začněte blíže seznamovat se
svým novým vozem.
V návodu, který právě čtěte, je
jednoduše a přímo popsáno, jak je vůz
udělán a jak funguje.
Proto vám doporučujeme si návod
pročítat pohodlně usazeni ve vozidle
tak, aby bylo možné si hned odzkoušet
vše, co je v návodu vysvětlováno.PALUBNÍ DESKA ............................ 9
SYSTÉM FIAT CODE ....................... 10
KLÍČKY ........................................... 10
SPÍNACÍ SKŘÍŇKA ZAPALOVÁNÍ .... 12
SEDADLA ....................................... 13
OPĚRKY HLAVY ............................. 16
VOLANT.......................................... 16
ZPĚTNÁ ZRCÁTKA ......................... 17
KLIMATIZACE ................................ 19
VNĚJŠÍ SVĚTLA .............................. 21
VNITŘNÍ OSVĚTLENÍ ...................... 24
STÍRAČ ČELNÍHO SKLA / STÍRAČ
ZADNÍHO OKNA ............................. 24
STŘEŠNÍ OKNO S PEVNÝM
SKLEM............................................ 27
ELEKTRICKÉ STŘEŠNÍ OKNO ........ 28
DVEŘE ............................................ 29
ELEKTRICKY OVLÁDANÁ OKNA .... 31
KAPOTA MOTORU ......................... 32
ZAVAZADLOVÝ PROSTOR ............. 33
ELEKTRICKÝ POSILOVAČ ŘÍZENÍ
DUALDRIVE .................................... 36
VÝBAVA SE SOUSTAVOU LPG ....... 37
VOZIDLA NA METAN (NATURAL
POWER).......................................... 39
8
SEZNÁMENÍ S VOZIDLEM

PALUBNÍ DESKA
Přítomnost a umístění ovládačů, přístrojů a kontrolek se může lišit podle verze vozidla. U některých verzí vozidla může být
podsvícená přístrojová deska i ovladače.
1. Seřizovatelné a nastavitelné vývody vzduchu / 2. Ovládací páka vnějších světel / 3. Ovládače na volantu: Menu Setup a
interakce se systémUconnect™/ 4. Přístrojová deska / 5. Ovládače na volantu: Cruise Control, Speed Limiter / 6. Ovládací
páka stírače čelního/zadního skla / 7. Pevný horní vývod vzduchu / 8. SystémUconnect™/ 9. Horní odkládací skříňka /
10. Čelní airbag spolucestujícího / 11. Spodní odkládací skříňka / 12. Prostřední nastavitelné natáčivé vývody vzduchu /
13. Manuální klimatizace (u příslušné verze vozidla) nebo dvouzónová automatická klimatizace (u příslušné verze vozidla) / 14.
Zapalovač cigaret (u příslušné verze vozidla) / 15. Port USB/zdířka AUX (u příslušné verze vozidla) / 16. Mode Selector / 17.
Ovládací tlačítka / 18. Spínací skříňka zapalování / 19. Kolenový airbag řidiče (u příslušné verze vozidla) / 20. Čelní airbag řidiče
/ 21. Víko pojistkové skříňky v přístrojové desce
1F0Y0604C
9

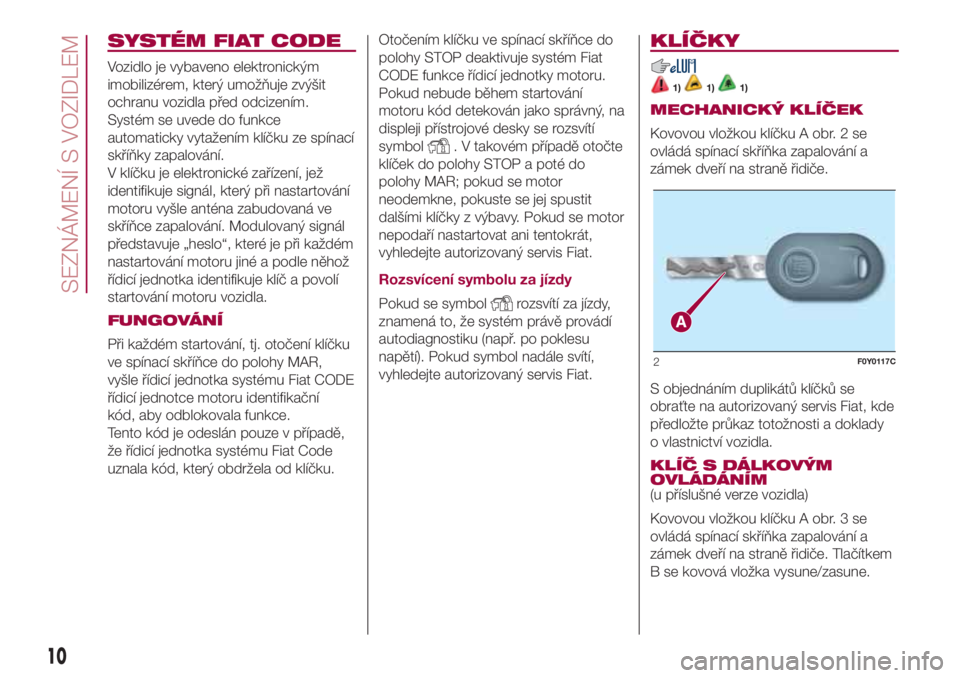

SYSTÉM FIAT CODE
Vozidlo je vybaveno elektronickým
imobilizérem, který umožňuje zvýšit
ochranu vozidla před odcizením.
Systém se uvede do funkce
automaticky vytažením klíčku ze spínací
skříňky zapalování.
V klíčku je elektronické zařízení, jež
identifikuje signál, který při nastartování
motoru vyšle anténa zabudovaná ve
skříňce zapalování. Modulovaný signál
představuje „heslo“, které je při každém
nastartování motoru jiné a podle něhož
řídicí jednotka identifikuje klíč a povolí
startování motoru vozidla.
FUNGOVÁNÍ
Při každém startování, tj. otočení klíčku
ve spínací skříňce do polohy MAR,
vyšle řídicí jednotka systému Fiat CODE
řídicí jednotce motoru identifikační
kód, aby odblokovala funkce.
Tento kód je odeslán pouze v případě,
že řídicí jednotka systému Fiat Code
uznala kód, který obdržela od klíčku.Otočením klíčku ve spínací skříňce do
polohy STOP deaktivuje systém Fiat
CODE funkce řídicí jednotky motoru.
Pokud nebude během startování
motoru kód detekován jako správný, na
displeji přístrojové desky se rozsvítí
symbol
. V takovém případě otočte
klíček do polohy STOP a poté do
polohy MAR; pokud se motor
neodemkne, pokuste se jej spustit
dalšími klíčky z výbavy. Pokud se motor
nepodaří nastartovat ani tentokrát,
vyhledejte autorizovaný servis Fiat.
Rozsvícení symbolu za jízdy
Pokud se symbol
rozsvítí za jízdy,
znamená to, že systém právě provádí
autodiagnostiku (např. po poklesu
napětí). Pokud symbol nadále svítí,
vyhledejte autorizovaný servis Fiat.
KLÍČKY
1)1)1)
MECHANICKÝ KLÍČEK
Kovovou vložkou klíčku A obr. 2 se
ovládá spínací skříňka zapalování a
zámek dveří na straně řidiče.
S objednáním duplikátů klíčků se
obraťte na autorizovaný servis Fiat, kde
předložte průkaz totožnosti a doklady
o vlastnictví vozidla.
KLÍČ S DÁLKOVÝM
OVLÁDÁNÍM
(u příslušné verze vozidla)
Kovovou vložkou klíčku A obr. 3 se
ovládá spínací skříňka zapalování a
zámek dveří na straně řidiče. Tlačítkem
B se kovová vložka vysune/zasune.
2F0Y0117C
10
SEZNÁMENÍ S VOZIDLEM

Krátký stisk tlačítka: odemknutí
dveří a zavazadlového prostoru,
časované rozsvícení vnitřních stropních
svítidel a dvojité zablikání směrových
světel (u příslušné verze vozidla). Při
zásahu odpojovače přívodu paliva se
dveře odemknou samočinně. Jestliže
při zamykání dveří nejsou některé dveře
nebo víko zavazadlového prostoru
správně zavřené, kontrolka nad
tlačítkem
na palubní desce se
rozbliká současně se ukazateli směru.
Krátký stisk tlačítka
: zamknutí
dveří a zavazadlového prostoru,
zhasnutí stropního svítidla a jedno
bliknutí směrových světel (u příslušné
verze vozidla). Jestliže jsou některé
dveře otevřené, vozidlo se nezamkne.
To je signalizováno rychlým zabliknutím
směrových světel (u příslušné verze
vozidla). S otevřeným zavazadlovým
prostorem se dveře zamknou.Stisk tlačítka
: odemknutí
zavazadlového prostoru na dálku.
Otevření víka zavazadlového prostoru je
signalizováno dvojím zabliknutím
směrových světel.
Nastavení vnějších elektrických
zpětných zrcátek
(u příslušné verze vozidla)
U některých verzí vozidla se stiskem
tlačítka
na klíčku s dálkovým ovládání
vyklopí i vnější zpětná elektrická
zrcátka (pokud byla zaklopená).
Pokud byla zrcátka sklopena
ovladačem zevnitř vozidla, deaktivuje se
automatické odklopení dálkovým
ovládáním.
Stiskem tlačítka
na klíčku s dálkovým
ovládání sklopí vnější zpětná elektrická
zrcátka (pokud byla vyklopená).
OBJEDNÁNÍ
NÁHRADNÍCH KLÍČKŮ S
DÁLKOVÝM OVLÁDÁNÍM
Systém může detekovat až osm
dálkových ovládání. S objednáním
nového dálkového ovládání se obraťte
na autorizovaný servis Fiat, kde přeložte
průkaz totožnosti a doklady o
vlastnictví vozidla.ZAŘÍZENÍ SAFE LOCK
(u příslušné verze vozidla)
2)
Znemožní otevření dveří zevnitř kabiny
při pokusu o neoprávněné vniknutí
do vozidla (např. rozbitím okna).
Doporučuje se toto zařízení aktivovat
po každém zaparkování vozidla.
Zapnutí zařízení: stiskněte dvakrát
rychle za sebou tlačítko
na klíčku.
Zapnutí zařízení je signalizováno trojím
bliknutím směrových světel a blikáním
kontrolky v tlačítku
na palubní desce
(viz obrázek).
Zařízení se nezapne, jestliže jedny dveře
nebo vícero dveří nejsou řádně
zavřené.
Vypnutí zařízení: stiskněte tlačítko A
nebo přetočte klíček zapalování
na MAR.
3F0Y0019C
4F0Y0652C
11

POZOR
1)Tlačítko B obr. 3stiskněte pouze v
patřičné vzdálenosti od těla, především od
očí a věcí, které by se mohly poškodit
(např. od oděvu). Nenechávejte klíčky bez
dozoru, aby s nimi nemohl nikdo - zejména
děti - manipulovat a stisknout náhodně
tlačítko.
2)Po zapnutí zařízení safe lock se nedají
dveře otevřít zevnitř. Proto se před
vystoupením ujistěte, že v něm nikdo není.
POZOR
1)Silnými nárazy se mohou poškodit
elektronické komponenty zabudované v
klíčku zapalování. Aby byla zajištěna
účinnost elektronických komponentů v
klíčkách, nevystavujte je přímému působení
slunečních paprsků.
POZOR
1)Vybité baterie je nutno vyhazovat do
příslušných odpadních nádob nebo je
možné je odevzdat v autorizovaném
servisu Fiat, který zajistí likvidaci tohoto
odpadu.

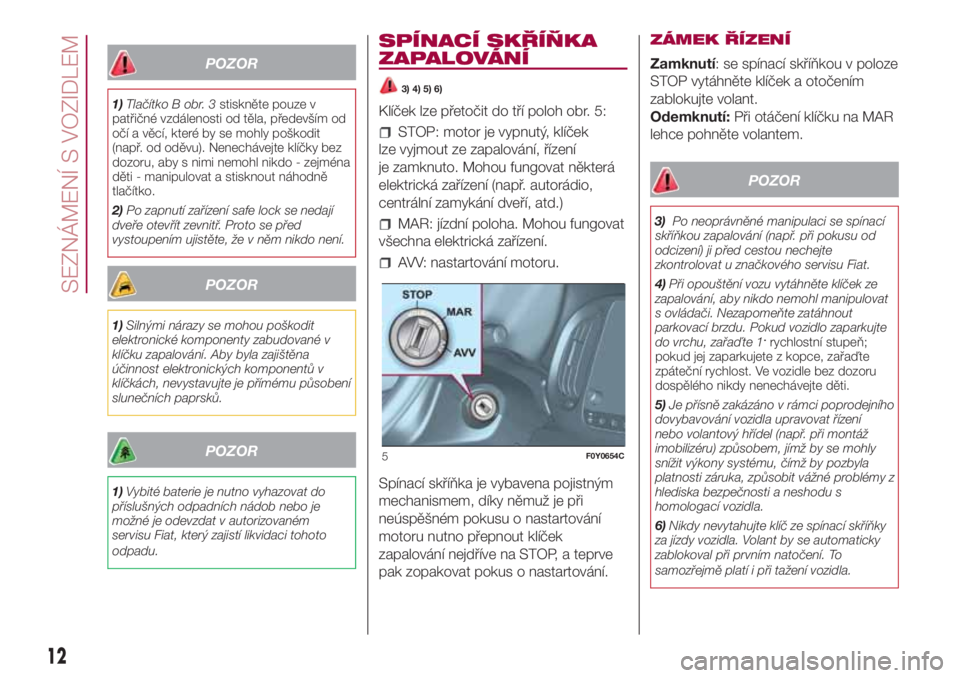

SPÍNACÍ SKŘÍŇKA
ZAPALOVÁNÍ
3) 4) 5) 6)
Klíček lze přetočit do tří poloh obr. 5:
STOP: motor je vypnutý, klíček
lze vyjmout ze zapalování, řízení
je zamknuto. Mohou fungovat některá
elektrická zařízení (např. autorádio,
centrální zamykání dveří, atd.)
MAR: jízdní poloha. Mohou fungovat
všechna elektrická zařízení.
AVV: nastartování motoru.
Spínací skříňka je vybavena pojistným
mechanismem, díky němuž je při
neúspěšném pokusu o nastartování
motoru nutno přepnout klíček
zapalování nejdříve na STOP, a teprve
pak zopakovat pokus o nastartování.ZÁMEK ŘÍZENÍ
Zamknutí: se spínací skříňkou v poloze
STOP vytáhněte klíček a otočením
zablokujte volant.
Odemknutí:Při otáčení klíčku na MAR
lehce pohněte volantem.
POZOR
3)Po neoprávněné manipulaci se spínací
skříňkou zapalování (např. při pokusu od
odcizení) ji před cestou nechejte
zkontrolovat u značkového servisu Fiat.
4)Při opouštění vozu vytáhněte klíček ze
zapalování, aby nikdo nemohl manipulovat
s ovládači. Nezapomeňte zatáhnout
parkovací brzdu. Pokud vozidlo zaparkujte
do vrchu, zařaďte 1
.rychlostní stupeň;
pokud jej zaparkujete z kopce, zařaďte
zpáteční rychlost. Ve vozidle bez dozoru
dospělého nikdy nenechávejte děti.
5)Je přísně zakázáno v rámci poprodejního
dovybavování vozidla upravovat řízení
nebo volantový hřídel (např. při montáž
imobilizéru) způsobem, jímž by se mohly
snížit výkony systému, čímž by pozbyla
platnosti záruka, způsobit vážné problémy z
hlediska bezpečnosti a neshodu s
homologací vozidla.
6)Nikdy nevytahujte klíč ze spínací skříňky
za jízdy vozidla. Volant by se automaticky
zablokoval při prvním natočení. To
samozřejmě platí i při tažení vozidla.
5F0Y0654C
12
SEZNÁMENÍ S VOZIDLEM

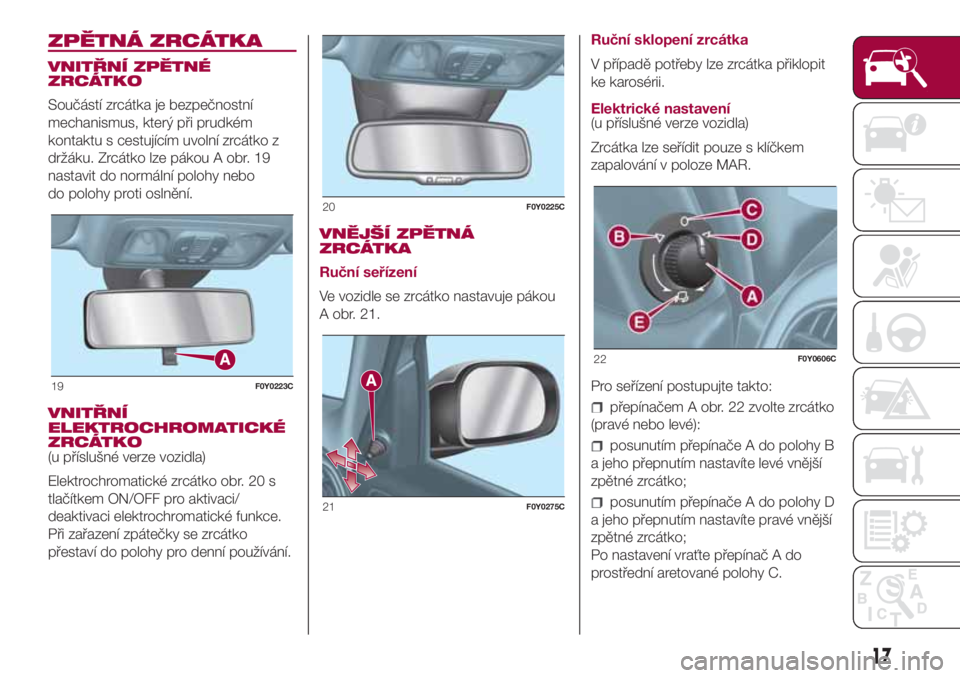

ZPĚTNÁ ZRCÁTKA
VNITŘNÍ ZPĚTNÉ
ZRCÁTKO
Součástí zrcátka je bezpečnostní
mechanismus, který při prudkém
kontaktu s cestujícím uvolní zrcátko z
držáku. Zrcátko lze pákou A obr. 19
nastavit do normální polohy nebo
do polohy proti oslnění.
VNITŘNÍ
ELEKTROCHROMATICKÉ
ZRCÁTKO
(u příslušné verze vozidla)
Elektrochromatické zrcátko obr. 20 s
tlačítkem ON/OFF pro aktivaci/
deaktivaci elektrochromatické funkce.
Při zařazení zpátečky se zrcátko
přestaví do polohy pro denní používání.VNĚJŠÍ ZPĚTNÁ
ZRCÁTKA
Ruční seřízení
Ve vozidle se zrcátko nastavuje pákou
A obr. 21.Ruční sklopení zrcátka
V případě potřeby lze zrcátka přiklopit
ke karosérii.
Elektrické nastavení
(u příslušné verze vozidla)
Zrcátka lze seřídit pouze s klíčkem
zapalování v poloze MAR.
Pro seřízení postupujte takto:
přepínačem A obr. 22 zvolte zrcátko
(pravé nebo levé):
posunutím přepínače A do polohy B
a jeho přepnutím nastavíte levé vnější
zpětné zrcátko;
posunutím přepínače A do polohy D
a jeho přepnutím nastavíte pravé vnější
zpětné zrcátko;
Po nastavení vraťte přepínač A do
prostřední aretované polohy C.
19F0Y0223C
20F0Y0225C
21F0Y0275C
22F0Y0606C
17

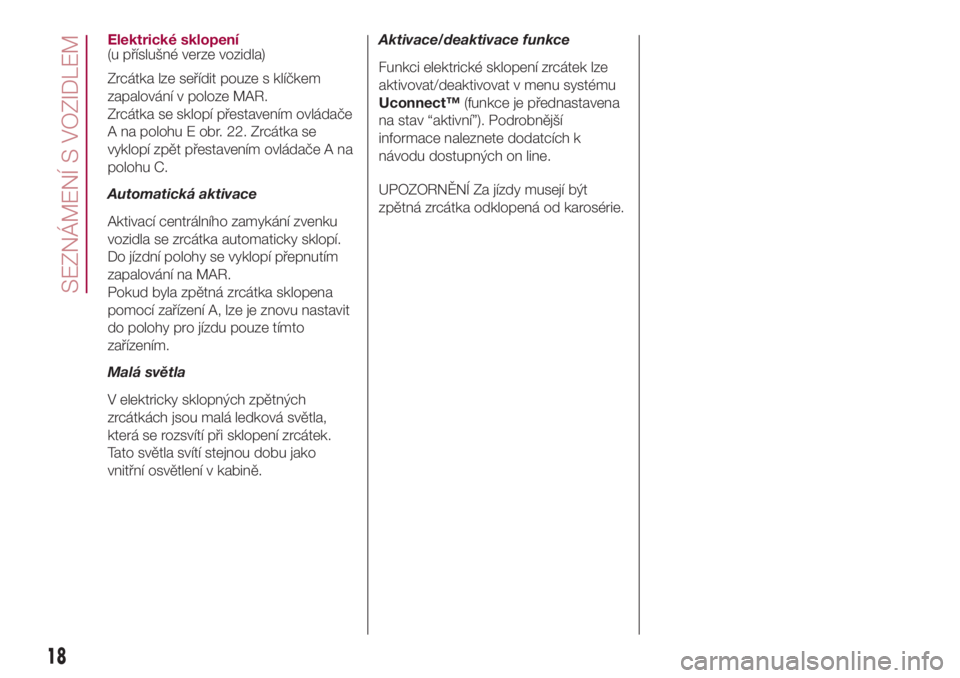

Elektrické sklopení
(u příslušné verze vozidla)
Zrcátka lze seřídit pouze s klíčkem
zapalování v poloze MAR.
Zrcátka se sklopí přestavením ovládače
A na polohu E obr. 22. Zrcátka se
vyklopí zpět přestavením ovládače A na
polohu C.
Automatická aktivace
Aktivací centrálního zamykání zvenku
vozidla se zrcátka automaticky sklopí.
Do jízdní polohy se vyklopí přepnutím
zapalování na MAR.
Pokud byla zpětná zrcátka sklopena
pomocí zařízení A, lze je znovu nastavit
do polohy pro jízdu pouze tímto
zařízením.
Malá světla
V elektricky sklopných zpětných
zrcátkách jsou malá ledková světla,
která se rozsvítí při sklopení zrcátek.
Tato světla svítí stejnou dobu jako
vnitřní osvětlení v kabině.Aktivace/deaktivace funkce
Funkci elektrické sklopení zrcátek lze
aktivovat/deaktivovat v menu systému
Uconnect™(funkce je přednastavena
na stav “aktivní”). Podrobnější
informace naleznete dodatcích k
návodu dostupných on line.
UPOZORNĚNÍ Za jízdy musejí být
zpětná zrcátka odklopená od karosérie.
18
SEZNÁMENÍ S VOZIDLEM

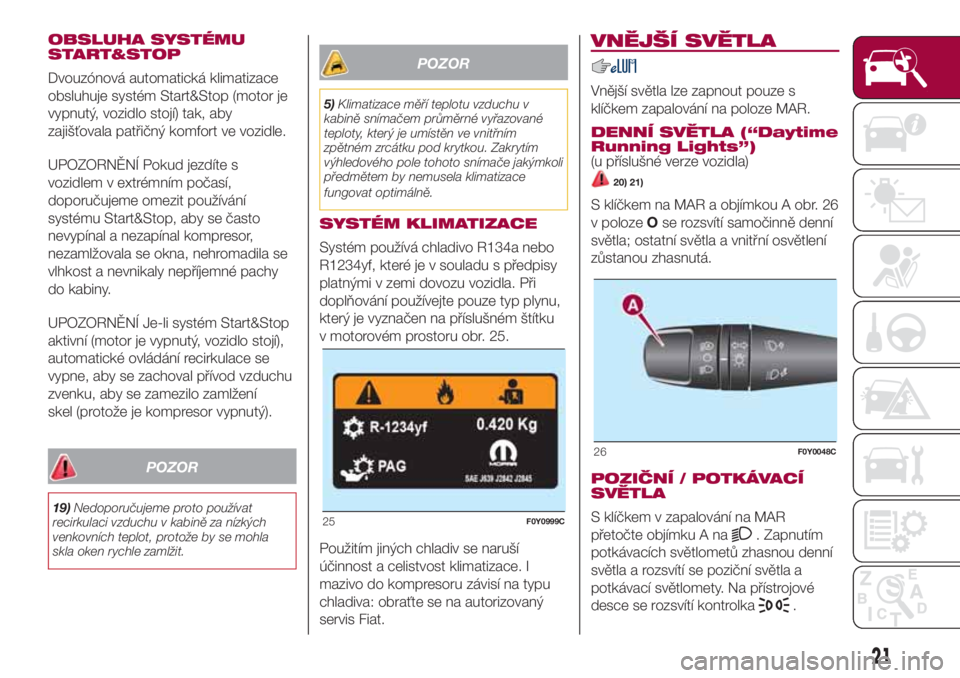

OBSLUHA SYSTÉMU
START&STOP
Dvouzónová automatická klimatizace
obsluhuje systém Start&Stop (motor je
vypnutý, vozidlo stojí) tak, aby
zajišťovala patřičný komfort ve vozidle.
UPOZORNĚNÍ Pokud jezdíte s
vozidlem v extrémním počasí,
doporučujeme omezit používání
systému Start&Stop, aby se často
nevypínal a nezapínal kompresor,
nezamlžovala se okna, nehromadila se
vlhkost a nevnikaly nepříjemné pachy
do kabiny.
UPOZORNĚNÍ Je-li systém Start&Stop
aktivní (motor je vypnutý, vozidlo stojí),
automatické ovládání recirkulace se
vypne, aby se zachoval přívod vzduchu
zvenku, aby se zamezilo zamlžení
skel (protože je kompresor vypnutý).
POZOR
19)Nedoporučujeme proto používat
recirkulaci vzduchu v kabině za nízkých
venkovních teplot, protože by se mohla
skla oken rychle zamlžit.
POZOR
5)Klimatizace měří teplotu vzduchu v
kabině snímačem průměrné vyřazované
teploty, který je umístěn ve vnitřním
zpětném zrcátku pod krytkou. Zakrytím
výhledového pole tohoto snímače jakýmkoli
předmětem by nemusela klimatizace
fungovat optimálně.
SYSTÉM KLIMATIZACE
Systém používá chladivo R134a nebo
R1234yf, které je v souladu s předpisy
platnými v zemi dovozu vozidla. Při
doplňování používejte pouze typ plynu,
který je vyznačen na příslušném štítku
v motorovém prostoru obr. 25.
Použitím jiných chladiv se naruší
účinnost a celistvost klimatizace. I
mazivo do kompresoru závisí na typu
chladiva: obraťte se na autorizovaný
servis Fiat.
VNĚJŠÍ SVĚTLA
Vnější světla lze zapnout pouze s
klíčkem zapalování na poloze MAR.
DENNÍ SVĚTLA (“Daytime
Running Lights”)
(u příslušné verze vozidla)
20) 21)
S klíčkem na MAR a objímkou A obr. 26
v polozeOse rozsvítí samočinně denní
světla; ostatní světla a vnitřní osvětlení
zůstanou zhasnutá.
POZIČNÍ / POTKÁVACÍ
SVĚTLA
S klíčkem v zapalování na MAR
přetočte objímku A na
. Zapnutím
potkávacích světlometů zhasnou denní
světla a rozsvítí se poziční světla a
potkávací světlomety. Na přístrojové
desce se rozsvítí kontrolka
.
25F0Y0999C
26F0Y0048C
21

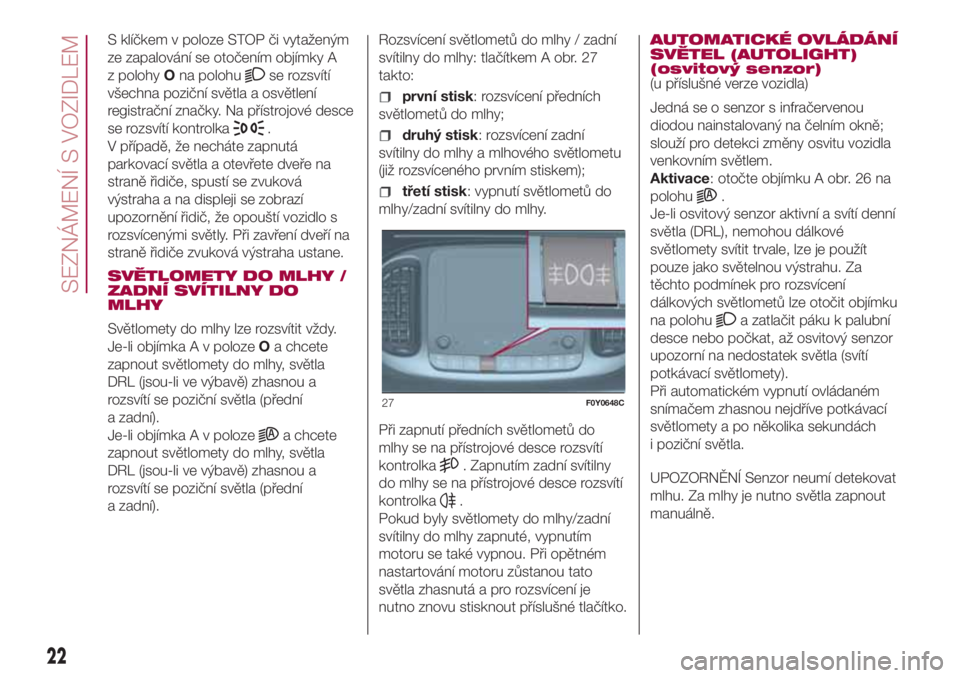

S klíčkem v poloze STOP či vytaženým
ze zapalování se otočením objímky A
z polohyOna polohu
se rozsvítí
všechna poziční světla a osvětlení
registrační značky. Na přístrojové desce
se rozsvítí kontrolka
.
V případě, že necháte zapnutá
parkovací světla a otevřete dveře na
straně řidiče, spustí se zvuková
výstraha a na displeji se zobrazí
upozornění řidič, že opouští vozidlo s
rozsvícenými světly. Při zavření dveří na
straně řidiče zvuková výstraha ustane.
SVĚTLOMETY DO MLHY /
ZADNÍ SVÍTILNY DO
MLHY
Světlomety do mlhy lze rozsvítit vždy.
Je-li objímka A v polozeOa chcete
zapnout světlomety do mlhy, světla
DRL (jsou-li ve výbavě) zhasnou a
rozsvítí se poziční světla (přední
a zadní).
Je-li objímka A v poloze
a chcete
zapnout světlomety do mlhy, světla
DRL (jsou-li ve výbavě) zhasnou a
rozsvítí se poziční světla (přední
a zadní).Rozsvícení světlometů do mlhy / zadní
svítilny do mlhy: tlačítkem A obr. 27
takto:
první stisk: rozsvícení předních
světlometů do mlhy;
druhý stisk: rozsvícení zadní
svítilny do mlhy a mlhového světlometu
(již rozsvíceného prvním stiskem);
třetí stisk: vypnutí světlometů do
mlhy/zadní svítilny do mlhy.
Při zapnutí předních světlometů do
mlhy se na přístrojové desce rozsvítí
kontrolka
. Zapnutím zadní svítilny
do mlhy se na přístrojové desce rozsvítí
kontrolka
.
Pokud byly světlomety do mlhy/zadní
svítilny do mlhy zapnuté, vypnutím
motoru se také vypnou. Při opětném
nastartování motoru zůstanou tato
světla zhasnutá a pro rozsvícení je
nutno znovu stisknout příslušné tlačítko.AUTOMATICKÉ OVLÁDÁNÍ
SVĚTEL (AUTOLIGHT)
(osvitový senzor)
(u příslušné verze vozidla)
Jedná se o senzor s infračervenou
diodou nainstalovaný na čelním okně;
slouží pro detekci změny osvitu vozidla
venkovním světlem.
Aktivace: otočte objímku A obr. 26 na
polohu
.
Je-li osvitový senzor aktivní a svítí denní
světla (DRL), nemohou dálkové
světlomety svítit trvale, lze je použít
pouze jako světelnou výstrahu. Za
těchto podmínek pro rozsvícení
dálkových světlometů lze otočit objímku
na polohu
a zatlačit páku k palubní
desce nebo počkat, až osvitový senzor
upozorní na nedostatek světla (svítí
potkávací světlomety).
Při automatickém vypnutí ovládaném
snímačem zhasnou nejdříve potkávací
světlomety a po několika sekundách
i poziční světla.
UPOZORNĚNÍ Senzor neumí detekovat
mlhu. Za mlhy je nutno světla zapnout
manuálně.
27F0Y0648C
22
SEZNÁMENÍ S VOZIDLEM
