FIAT 500L LIVING 2018 Návod na použitie a údržbu (in Slovak)

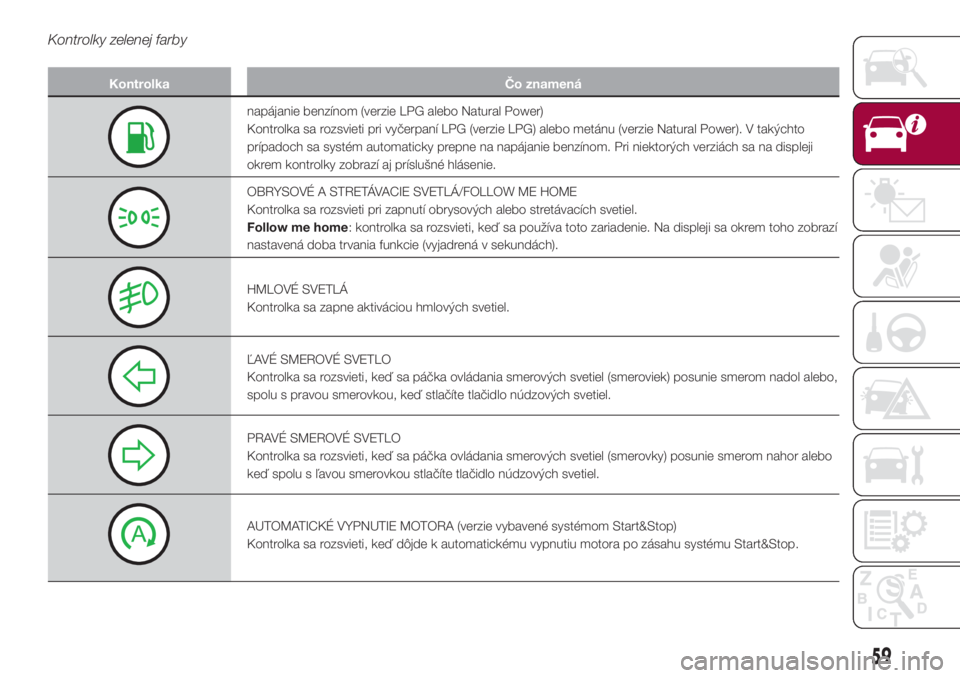

Kontrolky zelenej farby
Kontrolka Čo znamená
napájanie benzínom (verzie LPG alebo Natural Power)
Kontrolka sa rozsvieti pri vyčerpaní LPG (verzie LPG) alebo metánu (verzie Natural Power). V takýchto
prípadoch sa systém automaticky prepne na napájanie benzínom. Pri niektorých verziách sa na displeji
okrem kontrolky zobrazí aj príslušné hlásenie.
OBRYSOVÉ A STRETÁVACIE SVETLÁ/FOLLOW ME HOME
Kontrolka sa rozsvieti pri zapnutí obrysových alebo stretávacích svetiel.
Follow me home: kontrolka sa rozsvieti, keď sa používa toto zariadenie. Na displeji sa okrem toho zobrazí
nastavená doba trvania funkcie (vyjadrená v sekundách).
HMLOVÉ SVETLÁ
Kontrolka sa zapne aktiváciou hmlových svetiel.
ĽAVÉ SMEROVÉ SVETLO
Kontrolka sa rozsvieti, keď sa páčka ovládania smerových svetiel (smeroviek) posunie smerom nadol alebo,
spolu s pravou smerovkou, keď stlačíte tlačidlo núdzových svetiel.
PRAVÉ SMEROVÉ SVETLO
Kontrolka sa rozsvieti, keď sa páčka ovládania smerových svetiel (smerovky) posunie smerom nahor alebo
keď spolu s ľavou smerovkou stlačíte tlačidlo núdzových svetiel.
AUTOMATICKÉ VYPNUTIE MOTORA (verzie vybavené systémom Start&Stop)
Kontrolka sa rozsvieti, keď dôjde k automatickému vypnutiu motora po zásahu systému Start&Stop.
59

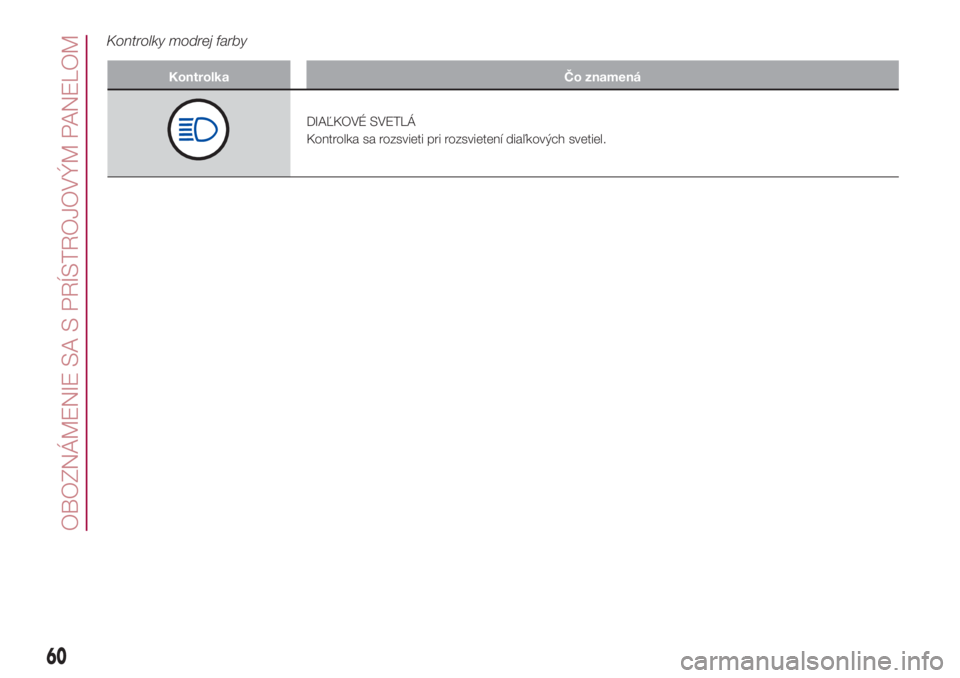

Kontrolka Čo znamená
DIAĽKOVÉ SVETLÁ
Kontrolka sa rozsvieti pri rozsvietení diaľkových svetiel.
60
OBOZNÁMENIE SA S PRÍSTROJOVÝM PANELOM
Kontrolky modrej farby

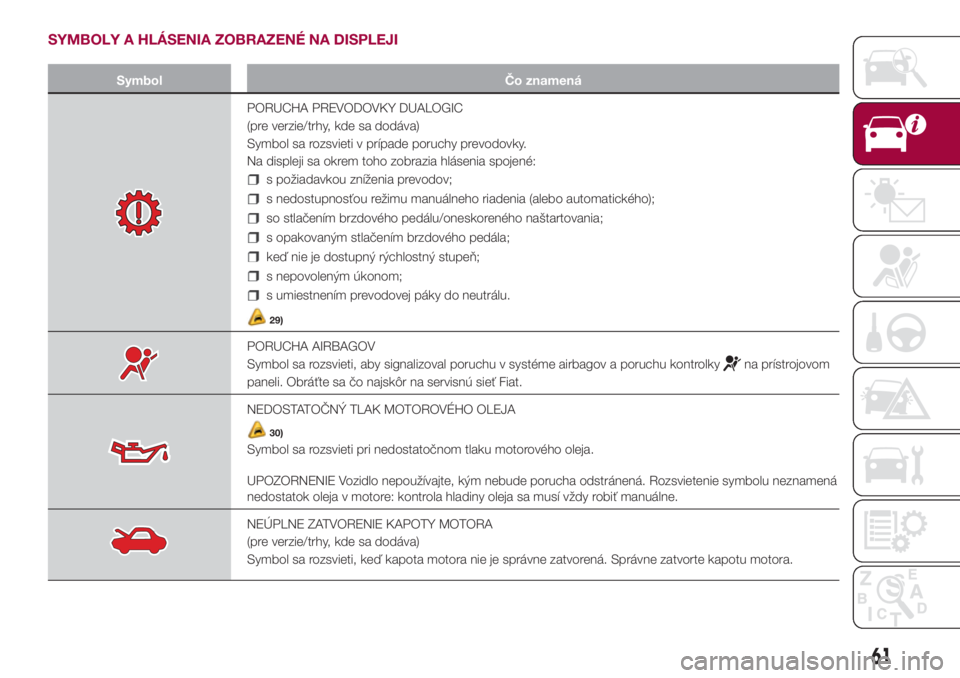

SYMBOLY A HLÁSENIA ZOBRAZENÉ NA DISPLEJI
Symbol Čo znamená
PORUCHA PREVODOVKY DUALOGIC
(pre verzie/trhy, kde sa dodáva)
Symbol sa rozsvieti v prípade poruchy prevodovky.
Na displeji sa okrem toho zobrazia hlásenia spojené:
s požiadavkou zníženia prevodov;
s nedostupnosťou režimu manuálneho riadenia (alebo automatického);
so stlačením brzdového pedálu/oneskoreného naštartovania;
s opakovaným stlačením brzdového pedála;
keď nie je dostupný rýchlostný stupeň;
s nepovoleným úkonom;
s umiestnením prevodovej páky do neutrálu.
29)
PORUCHA AIRBAGOV
Symbol sa rozsvieti, aby signalizoval poruchu v systéme airbagov a poruchu kontrolky
na prístrojovom
paneli. Obráťte sa čo najskôr na servisnú sieť Fiat.
NEDOSTATOČNÝ TLAK MOTOROVÉHO OLEJA
30)
Symbol sa rozsvieti pri nedostatočnom tlaku motorového oleja.
UPOZORNENIE Vozidlo nepoužívajte, kým nebude porucha odstránená. Rozsvietenie symbolu neznamená
nedostatok oleja v motore: kontrola hladiny oleja sa musí vždy robiť manuálne.
NEÚPLNE ZATVORENIE KAPOTY MOTORA
(pre verzie/trhy, kde sa dodáva)
Symbol sa rozsvieti, keď kapota motora nie je správne zatvorená. Správne zatvorte kapotu motora.
61

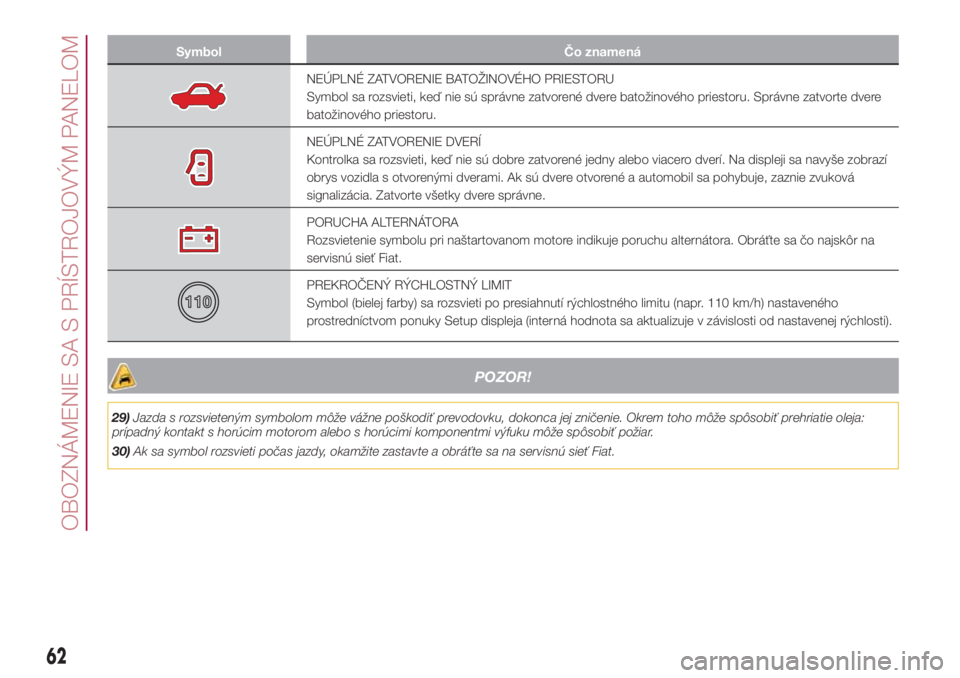

Symbol Čo znamená
NEÚPLNÉ ZATVORENIE BATOŽINOVÉHO PRIESTORU
Symbol sa rozsvieti, keď nie sú správne zatvorené dvere batožinového priestoru. Správne zatvorte dvere
batožinového priestoru.
NEÚPLNÉ ZATVORENIE DVERÍ
Kontrolka sa rozsvieti, keď nie sú dobre zatvorené jedny alebo viacero dverí. Na displeji sa navyše zobrazí
obrys vozidla s otvorenými dverami. Ak sú dvere otvorené a automobil sa pohybuje, zaznie zvuková
signalizácia. Zatvorte všetky dvere správne.
PORUCHA ALTERNÁTORA
Rozsvietenie symbolu pri naštartovanom motore indikuje poruchu alternátora. Obráťte sa čo najskôr na
servisnú sieť Fiat.
PREKROČENÝ RÝCHLOSTNÝ LIMIT
Symbol (bielej farby) sa rozsvieti po presiahnutí rýchlostného limitu (napr. 110 km/h) nastaveného
prostredníctvom ponuky Setup displeja (interná hodnota sa aktualizuje v závislosti od nastavenej rýchlosti).
POZOR!
29)Jazda s rozsvieteným symbolom môže vážne poškodiť prevodovku, dokonca jej zničenie. Okrem toho môže spôsobiť prehriatie oleja:
prípadný kontakt s horúcim motorom alebo s horúcimi komponentmi výfuku môže spôsobiť požiar.
30)Ak sa symbol rozsvieti počas jazdy, okamžite zastavte a obráťte sa na servisnú sieť Fiat.
62
OBOZNÁMENIE SA S PRÍSTROJOVÝM PANELOM

Symbol Čo znamená
PORUCHA SYSTÉMU FIAT CODE
Symbol sa rozsvieti, aby signalizoval poruchu systému Fiat CODE. Obráťte sa čo najskôr
na servisnú sieť Fiat.
MOŽNÝ VÝSKYT POĽADOVICE NA CESTE
Symbol sa rozsvieti, keď je vonkajšia teplota nižšia alebo rovná 3 °C. V prípade poruchy
senzora vonkajšej teploty sa namiesto hodnoty zobrazia pomlčky.
PORUCHA SYSTÉMU LPG
Symbol sa zobrazí na displeji v prípade poruchy napájacieho systému LPG (všetky články
digitálneho ukazovateľa na prístrojovom paneli zhasnú). Pri niektorých verziách sa na
displeji okrem kontrolky zobrazí aj príslušné hlásenie. Obráťte sa čo najskôr na servisnú
sieť Fiat.
PORUCHA SYSTÉMU NAPÁJANIA METÁNOM
Symbol sa zobrazí na displeji v prípade poruchy napájacieho systému metánu (všetky
články digitálneho ukazovateľa na prístrojovom paneli zhasnú). Pri niektorých verziách sa
na displeji okrem kontrolky zobrazí aj príslušné hlásenie. Obráťte sa čo najskôr na servisnú
sieť Fiat.
PORUCHA SENZORA HLADINY PALIVA
Symbol sa rozsvieti v prípade poruchy senzora hladiny paliva. Obráťte sa čo najskôr na
servisnú sieť Fiat.
ZÁSAH SYSTÉMU NA ZABLOKOVANIE PALIVA
Symbol sa rozsvieti v prípade zásahu systému zablokovania prívodu paliva.
Systém zablokovania prívodu paliva obnovíte podľa postupu v odseku „Systém blokovania
paliva“ v kapitole „Núdzový stav“. Ak by sa vám aj tak nepodarilo obnoviť prívod paliva,
obráťte sa na servisnú sieť Fiat.
PORUCHA SYSTÉMU BLOKOVANIA PALIVA
Symbol sa rozsvieti v prípade poruchy systému zablokovania prívodu paliva. Obráťte sa čo
najskôr na servisnú sieť Fiat.
63

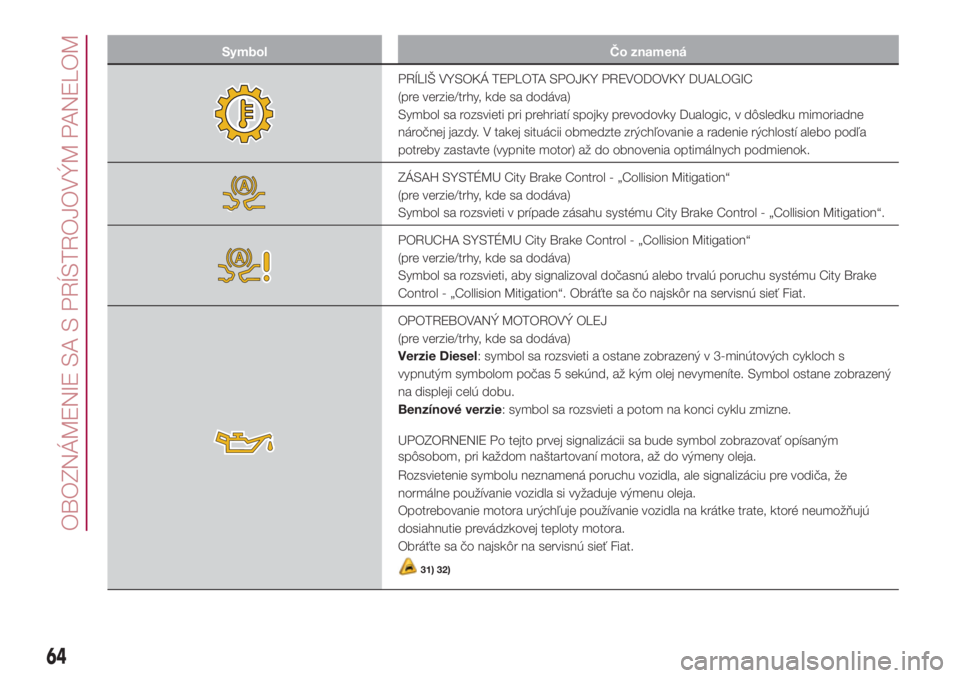

Symbol Čo znamená
PRÍLIŠ VYSOKÁ TEPLOTA SPOJKY PREVODOVKY DUALOGIC
(pre verzie/trhy, kde sa dodáva)
Symbol sa rozsvieti pri prehriatí spojky prevodovky Dualogic, v dôsledku mimoriadne
náročnej jazdy. V takej situácii obmedzte zrýchľovanie a radenie rýchlostí alebo podľa
potreby zastavte (vypnite motor) až do obnovenia optimálnych podmienok.
ZÁSAH SYSTÉMU City Brake Control - „Collision Mitigation“
(pre verzie/trhy, kde sa dodáva)
Symbol sa rozsvieti v prípade zásahu systému City Brake Control - „Collision Mitigation“.
PORUCHA SYSTÉMU City Brake Control - „Collision Mitigation“
(pre verzie/trhy, kde sa dodáva)
Symbol sa rozsvieti, aby signalizoval dočasnú alebo trvalú poruchu systému City Brake
Control - „Collision Mitigation“. Obráťte sa čo najskôr na servisnú sieť Fiat.
OPOTREBOVANÝ MOTOROVÝ OLEJ
(pre verzie/trhy, kde sa dodáva)
Verzie Diesel: symbol sa rozsvieti a ostane zobrazený v 3-minútových cykloch s
vypnutým symbolom počas 5 sekúnd, až kým olej nevymeníte. Symbol ostane zobrazený
na displeji celú dobu.
Benzínové verzie: symbol sa rozsvieti a potom na konci cyklu zmizne.
UPOZORNENIE Po tejto prvej signalizácii sa bude symbol zobrazovať opísaným
spôsobom, pri každom naštartovaní motora, až do výmeny oleja.
Rozsvietenie symbolu neznamená poruchu vozidla, ale signalizáciu pre vodiča, že
normálne používanie vozidla si vyžaduje výmenu oleja.
Opotrebovanie motora urýchľuje používanie vozidla na krátke trate, ktoré neumožňujú
dosiahnutie prevádzkovej teploty motora.
Obráťte sa čo najskôr na servisnú sieť Fiat.
31) 32)
64
OBOZNÁMENIE SA S PRÍSTROJOVÝM PANELOM

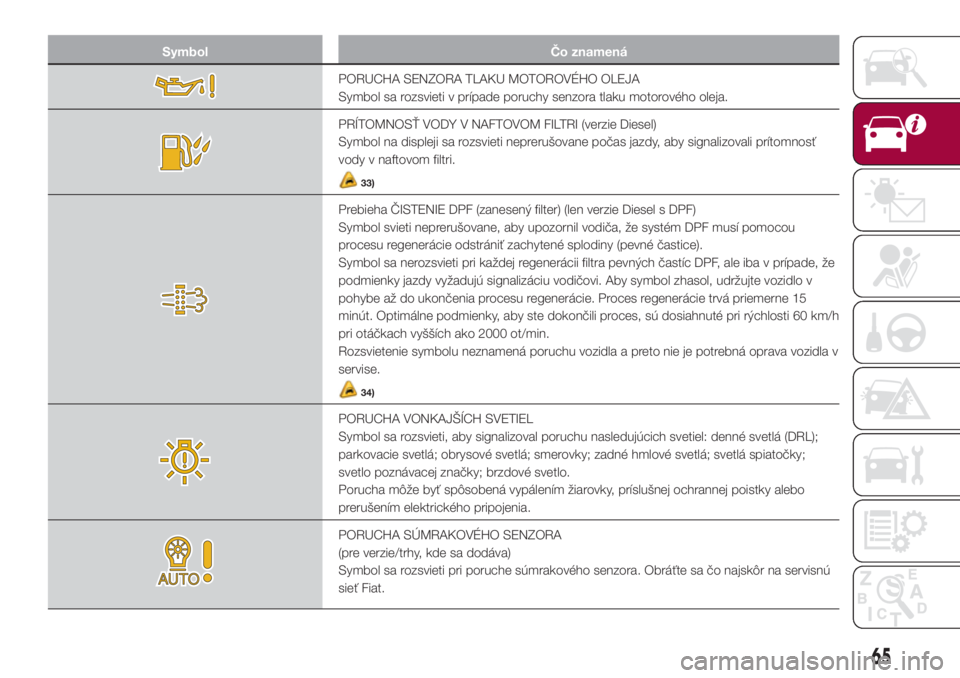

Symbol Čo znamená
PORUCHA SENZORA TLAKU MOTOROVÉHO OLEJA
Symbol sa rozsvieti v prípade poruchy senzora tlaku motorového oleja.
PRÍTOMNOSŤ VODY V NAFTOVOM FILTRI (verzie Diesel)
Symbol na displeji sa rozsvieti neprerušovane počas jazdy, aby signalizovali prítomnosť
vody v naftovom filtri.
33)
Prebieha ČISTENIE DPF (zanesený filter) (len verzie Diesel s DPF)
Symbol svieti neprerušovane, aby upozornil vodiča, že systém DPF musí pomocou
procesu regenerácie odstrániť zachytené splodiny (pevné častice).
Symbol sa nerozsvieti pri každej regenerácii filtra pevných častíc DPF, ale iba v prípade, že
podmienky jazdy vyžadujú signalizáciu vodičovi. Aby symbol zhasol, udržujte vozidlo v
pohybe až do ukončenia procesu regenerácie. Proces regenerácie trvá priemerne 15
minút. Optimálne podmienky, aby ste dokončili proces, sú dosiahnuté pri rýchlosti 60 km/h
pri otáčkach vyšších ako 2000 ot/min.
Rozsvietenie symbolu neznamená poruchu vozidla a preto nie je potrebná oprava vozidla v
servise.
34)
PORUCHA VONKAJŠÍCH SVETIEL
Symbol sa rozsvieti, aby signalizoval poruchu nasledujúcich svetiel: denné svetlá (DRL);
parkovacie svetlá; obrysové svetlá; smerovky; zadné hmlové svetlá; svetlá spiatočky;
svetlo poznávacej značky; brzdové svetlo.
Porucha môže byť spôsobená vypálením žiarovky, príslušnej ochrannej poistky alebo
prerušením elektrického pripojenia.
PORUCHA SÚMRAKOVÉHO SENZORA
(pre verzie/trhy, kde sa dodáva)
Symbol sa rozsvieti pri poruche súmrakového senzora. Obráťte sa čo najskôr na servisnú
sieť Fiat.
65

Symbol Čo znamená
PORUCHA DAŽĎOVÉHO SENZORA
(pre verzie/trhy, kde sa dodáva)
Symbol sa rozsvieti pri poruche dažďového senzora. Obráťte sa čo najskôr na servisnú
sieť Fiat.
PORUCHA SYSTÉMU START&STOP
Symbol sa rozsvieti, aby signalizoval poruchu systému Start&Stop. Na displeji sa zobrazí
príslušné hlásenie. Obráťte sa čo najskôr na servisnú sieť Fiat.
SYSTÉM START&STOP/STLAČENIE SPOJKY
Symbol sa rozsvieti, aby informoval vodiča, že má stlačiť pedál spojky, aby mohol
naštartovať motor. Na displeji sa zobrazí príslušné hlásenie, pri výnimočných podmienkach
je sprevádzané zvukovým signálom.
PORUCHA SPEED LIMITER
(pre verzie/trhy, kde sa dodáva)
Symbol sa rozsvieti pri poruche systému Speed Limiter. Ak by problém pretrvával, obráťte
sa na servisnú sieť Fiat.
66
OBOZNÁMENIE SA S PRÍSTROJOVÝM PANELOM

Symbol Čo znamená
PLÁNOVANÁ ÚDRŽBA (SERVICE)
„Program plánovanej údržby“ stanovuje vykonávanie údržby vozidla v určených termínoch
(pozri kapitolu „Údržba a starostlivosť“). Keď sa plánovaná údržba („povinná prehliadka“)
priblíži k určenému termínu, po prepnutí štartovacieho zariadenia do polohy MAR sa na
displeji rozsvieti symbol a za ním počet kilometrov/míľ alebo dní (kde je k dispozícii), ktoré
chýbajú do údržby vozidla.
Upozornenie sa zobrazí automaticky, keď je štartovacie zariadenie v polohe MAR, a to od
chvíle, keď do nasledujúcej povinnej prehliadky a údržby vozidla chýba 2 000 km alebo,
pokiaľ je to k dispozícii, 30 dní, pričom sa tieto upozornenia budú objavovať po každom
prepnutí štartovacieho zariadenia do polohy MAR alebo, pre niektoré verzie, každých 200
km. Keď bude do prehliadky chýbať menej ako vyššie určené hodnoty, signalizácia bude
častejšia. Zobrazenie je v kilometroch alebo míľach v závislosti od nastavenia jednotiek
merania.
Obráťte sa na servisnú sieť Fiat, kde okrem plánovanej údržby na základe „Programu
plánovanej údržby“ zabezpečia aj vynulovanie tohto zobrazenia (reset).
PEDÁL SPOJKY
Symbol sa rozsvieti, aby informoval vodiča, že má stlačiť pedál spojky, aby umožnil
naštartovanie.
ZAPNUTIE CRUISE CONTROL
(pre verzie/trhy, kde sa dodáva)
Symbol bielej farby sa rozsvieti pri zapnutí tempomatu Cruise Control. Pri niektorých
verziách sa na displeji zobrazí aj príslušné hlásenie.
AKTIVÁCIA CRUISE CONTROL
(pre verzie/trhy, kde sa dodáva)
Symbol zelenej farby sa rozsvieti pri aktivácii tempomatu Cruise Control. Pri niektorých
verziách sa na displeji zobrazí aj príslušné hlásenie.
67

Symbol Čo znamená
ZAPNUTIE SPEED LIMITER
(pre verzie/trhy, kde sa dodáva)
Symbol bielej farby sa rozsvieti pri zapnutí Speed Limiter. Pri niektorých verziách sa na
displeji zobrazí aj príslušné hlásenie.
AKTIVÁCIA SPEED LIMITER
(pre verzie/trhy, kde sa dodáva)
Symbol zelenej farby sa rozsvieti pri aktivácii Speed Limiter. Pri niektorých verziách sa na
displeji zobrazí aj príslušné hlásenie.
GRAVITY CONTROL
(pre verzie/trhy, kde sa dodáva)
Aktivácia systému: rozsvietenie LED kontrolky umiestnenej na zariadení Mode Selector.
Zásah systému: trvalé rozsvietenie symbolu (bielej farby).
NASTAVENIE SKLONU SVETLOMETOV
Symbol bielej farby sa rozsvieti spolu s číslom uvádzajúcim polohu sklonu svetlometov,
keď sa vykoná nastavenie sklonu svetlometov. Na nastavenie použite tlačidlá
a
nachádzajúce sa na prístrojovom paneli.
GEAR SHIFT INDICATOR
Symboly sa zobrazujú na displeji, aby indikovali vodičovi potrebu zaradiť vyšší rýchlostný
stupeň (zvýšenie) alebo nižší stupeň (zníženie).
68
