FIAT 500L LIVING 2019 Drift- och underhållshandbok (in Swedish)
Manufacturer: FIAT, Model Year: 2019, Model line: 500L LIVING, Model: FIAT 500L LIVING 2019Pages: 248, PDF Size: 5.54 MB
Page 11 of 248
LÄR KÄNNA DIN BIL
Här kan du börja lära dig detaljerna om
din nya bil.
Handboken du nu kommer att läsa
beskriver enkelt och lättfattligt hur bilen
är konstruerad och hur den fungerar.
Därför rekommenderar vi att du
konsulterar den medan du sitter
bekvämt i bilen för att direkt kunna
kontrollera det som beskrivs.INSTRUMENTPANEL ...................... 10
FIAT CODE-SYSTEMET .................. 11
NYCKLAR ....................................... 11
TÄNDLÅS ........................................ 13
SÄTEN ............................................ 14
NACKSTÖD .................................... 17
RATT ............................................... 18
BACKSPEGLAR .............................. 19
KLIMATANLÄGGNING ................... 21
UTVÄNDIGA LJUS .......................... 24
INNERBELYSNING .......................... 26
VINDRUTETORKARE/
BAKRUTETORKARE ....................... 27
TAK MED FAST GLAS ..................... 29
ELEKTRISKT SOLTAK ..................... 30
DÖRRAR......................................... 32
ELEKTRISKA FÖNSTERHISSAR ..... 33
MOTORHUV ................................... 35
BAKLUCKAN .................................. 36
ELEKTRISK SERVOSTYRNING
DUALDRIVE .................................... 38
9
Page 12 of 248

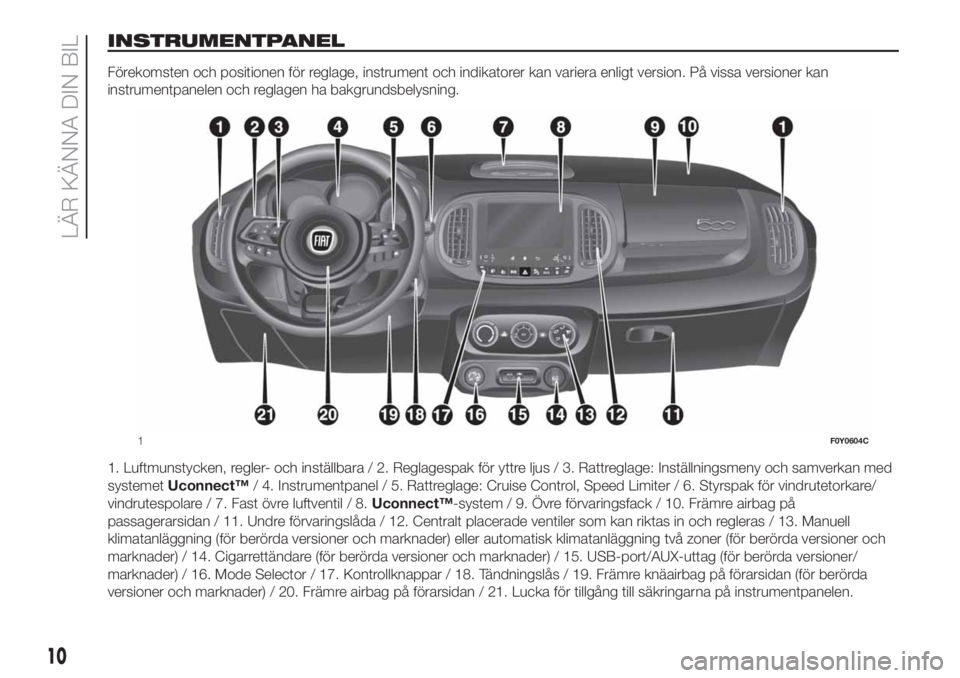

INSTRUMENTPANEL
Förekomsten och positionen för reglage, instrument och indikatorer kan variera enligt version. På vissa versioner kan
instrumentpanelen och reglagen ha bakgrundsbelysning.
1. Luftmunstycken, regler- och inställbara / 2. Reglagespak för yttre ljus / 3. Rattreglage: Inställningsmeny och samverkan med
systemetUconnect™/ 4. Instrumentpanel / 5. Rattreglage: Cruise Control, Speed Limiter / 6. Styrspak för vindrutetorkare/
vindrutespolare / 7. Fast övre luftventil / 8.Uconnect™-system / 9. Övre förvaringsfack / 10. Främre airbag på
passagerarsidan / 11. Undre förvaringslåda / 12. Centralt placerade ventiler som kan riktas in och regleras / 13. Manuell
klimatanläggning (för berörda versioner och marknader) eller automatisk klimatanläggning två zoner (för berörda versioner och
marknader) / 14. Cigarrettändare (för berörda versioner och marknader) / 15. USB-port/AUX-uttag (för berörda versioner/
marknader) / 16. Mode Selector / 17. Kontrollknappar / 18. Tändningslås / 19. Främre knäairbag på förarsidan (för berörda
versioner och marknader) / 20. Främre airbag på förarsidan / 21. Lucka för tillgång till säkringarna på instrumentpanelen.
1F0Y0604C
10
LÄR KÄNNA DIN BIL
Page 13 of 248

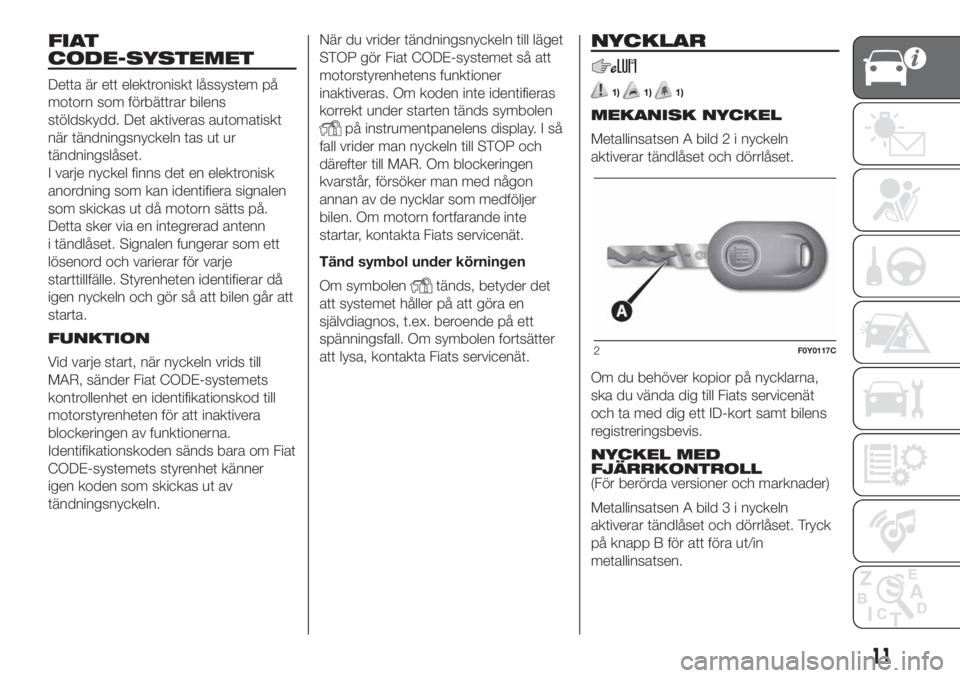

FIAT
CODE-SYSTEMET
Detta är ett elektroniskt låssystem på
motorn som förbättrar bilens
stöldskydd. Det aktiveras automatiskt
när tändningsnyckeln tas ut ur
tändningslåset.
I varje nyckel finns det en elektronisk
anordning som kan identifiera signalen
som skickas ut då motorn sätts på.
Detta sker via en integrerad antenn
i tändlåset. Signalen fungerar som ett
lösenord och varierar för varje
starttillfälle. Styrenheten identifierar då
igen nyckeln och gör så att bilen går att
starta.
FUNKTION
Vid varje start, när nyckeln vrids till
MAR, sänder Fiat CODE-systemets
kontrollenhet en identifikationskod till
motorstyrenheten för att inaktivera
blockeringen av funktionerna.
Identifikationskoden sänds bara om Fiat
CODE-systemets styrenhet känner
igen koden som skickas ut av
tändningsnyckeln.När du vrider tändningsnyckeln till läget
STOP gör Fiat CODE-systemet så att
motorstyrenhetens funktioner
inaktiveras. Om koden inte identifieras
korrekt under starten tänds symbolen
på instrumentpanelens display. I så
fall vrider man nyckeln till STOP och
därefter till MAR. Om blockeringen
kvarstår, försöker man med någon
annan av de nycklar som medföljer
bilen. Om motorn fortfarande inte
startar, kontakta Fiats servicenät.
Tänd symbol under körningen
Om symbolen
tänds, betyder det
att systemet håller på att göra en
självdiagnos, t.ex. beroende på ett
spänningsfall. Om symbolen fortsätter
att lysa, kontakta Fiats servicenät.
NYCKLAR
1)1)1)
MEKANISK NYCKEL
Metallinsatsen A bild 2 i nyckeln
aktiverar tändlåset och dörrlåset.
Om du behöver kopior på nycklarna,
ska du vända dig till Fiats servicenät
och ta med dig ett ID-kort samt bilens
registreringsbevis.
NYCKEL MED
FJÄRRKONTROLL
(För berörda versioner och marknader)
Metallinsatsen A bild 3 i nyckeln
aktiverar tändlåset och dörrlåset. Tryck
på knapp B för att föra ut/in
metallinsatsen.
2F0Y0117C
11
Page 14 of 248

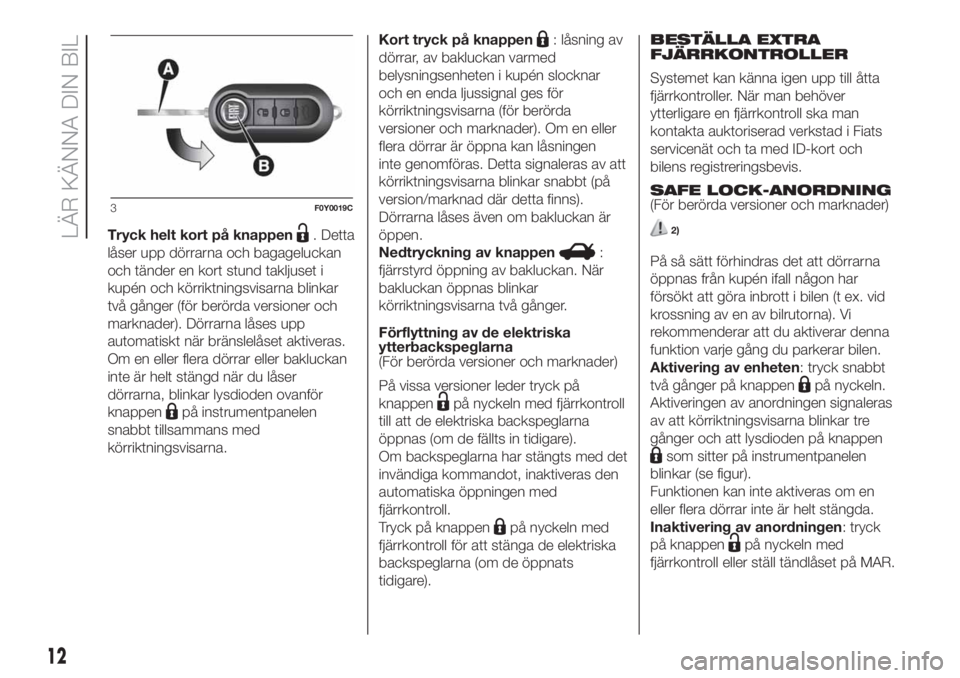

Tryck helt kort på knappen. Detta
låser upp dörrarna och bagageluckan
och tänder en kort stund takljuset i
kupén och körriktningsvisarna blinkar
två gånger (för berörda versioner och
marknader). Dörrarna låses upp
automatiskt när bränslelåset aktiveras.
Om en eller flera dörrar eller bakluckan
inte är helt stängd när du låser
dörrarna, blinkar lysdioden ovanför
knappen
på instrumentpanelen
snabbt tillsammans med
körriktningsvisarna.Kort tryck på knappen
: låsning av
dörrar, av bakluckan varmed
belysningsenheten i kupén slocknar
och en enda ljussignal ges för
körriktningsvisarna (för berörda
versioner och marknader). Om en eller
flera dörrar är öppna kan låsningen
inte genomföras. Detta signaleras av att
körriktningsvisarna blinkar snabbt (på
version/marknad där detta finns).
Dörrarna låses även om bakluckan är
öppen.
Nedtryckning av knappen
:
fjärrstyrd öppning av bakluckan. När
bakluckan öppnas blinkar
körriktningsvisarna två gånger.
Förflyttning av de elektriska
ytterbackspeglarna
(För berörda versioner och marknader)
På vissa versioner leder tryck på
knappen
på nyckeln med fjärrkontroll
till att de elektriska backspeglarna
öppnas (om de fällts in tidigare).
Om backspeglarna har stängts med det
invändiga kommandot, inaktiveras den
automatiska öppningen med
fjärrkontroll.
Tryck på knappen
på nyckeln med
fjärrkontroll för att stänga de elektriska
backspeglarna (om de öppnats
tidigare).BESTÄLLA EXTRA
FJÄRRKONTROLLER
Systemet kan känna igen upp till åtta
fjärrkontroller. När man behöver
ytterligare en fjärrkontroll ska man
kontakta auktoriserad verkstad i Fiats
servicenät och ta med ID-kort och
bilens registreringsbevis.
SAFE LOCK-ANORDNING
(För berörda versioner och marknader)
2)
På så sätt förhindras det att dörrarna
öppnas från kupén ifall någon har
försökt att göra inbrott i bilen (t ex. vid
krossning av en av bilrutorna). Vi
rekommenderar att du aktiverar denna
funktion varje gång du parkerar bilen.
Aktivering av enheten: tryck snabbt
två gånger på knappen
på nyckeln.
Aktiveringen av anordningen signaleras
av att körriktningsvisarna blinkar tre
gånger och att lysdioden på knappen
som sitter på instrumentpanelen
blinkar (se figur).
Funktionen kan inte aktiveras om en
eller flera dörrar inte är helt stängda.
Inaktivering av anordningen: tryck
på knappen
på nyckeln med
fjärrkontroll eller ställ tändlåset på MAR.
3F0Y0019C
12
LÄR KÄNNA DIN BIL
Page 15 of 248
VARNING
1)Tryck på knappen B bild 3endast när
nyckeln befinner sig långt från kroppen,
speciellt från ögonen och föremål som kan
förstöras (t ex. kläder). Lämna inte nyckeln
utan övervakning för att undvika att någon,
speciellt barn, kan handskas med den
och oavsiktligt trycka på knappen.
2)När safe lock-anordningen är aktiverad,
kan du inte längre öppna dörrarna inifrån
bilen. Se därför till att ingen sitter kvar i
bilen när du lämnar den.
VARNING
1)Kraftiga stötar kan skada de elektroniska
komponenterna i nyckeln. För att skydda
de elektroniska anordningarna inuti nyckeln
och säkra deras funktion ska man aldrig
låt den ligga i solen.
VARNING
1)De urladdade batterierna är skadliga för
miljön och skall därför slängas i
motsvarande behållare enligt lagstiftningen
eller överlämnas till Fiats servicenät som
tar hand om bortskaffandet.

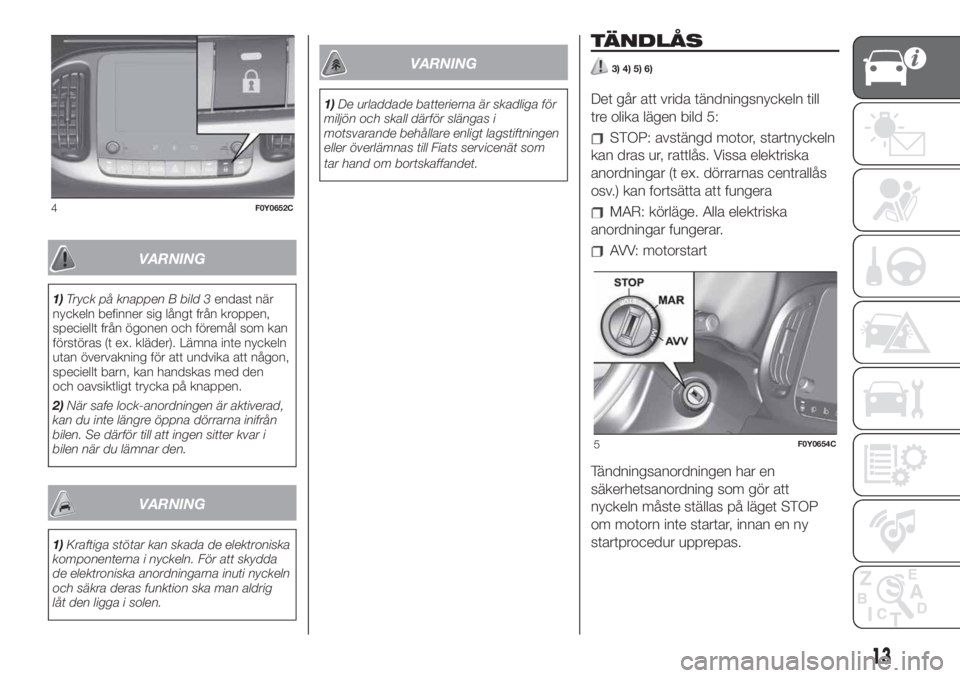

TÄNDLÅS
3) 4) 5) 6)
Det går att vrida tändningsnyckeln till
tre olika lägen bild 5:
STOP: avstängd motor, startnyckeln
kan dras ur, rattlås. Vissa elektriska
anordningar (t ex. dörrarnas centrallås
osv.) kan fortsätta att fungera
MAR: körläge. Alla elektriska
anordningar fungerar.
AVV: motorstart
Tändningsanordningen har en
säkerhetsanordning som gör att
nyckeln måste ställas på läget STOP
om motorn inte startar, innan en ny
startprocedur upprepas.
4F0Y0652C
5F0Y0654C
13
Page 16 of 248

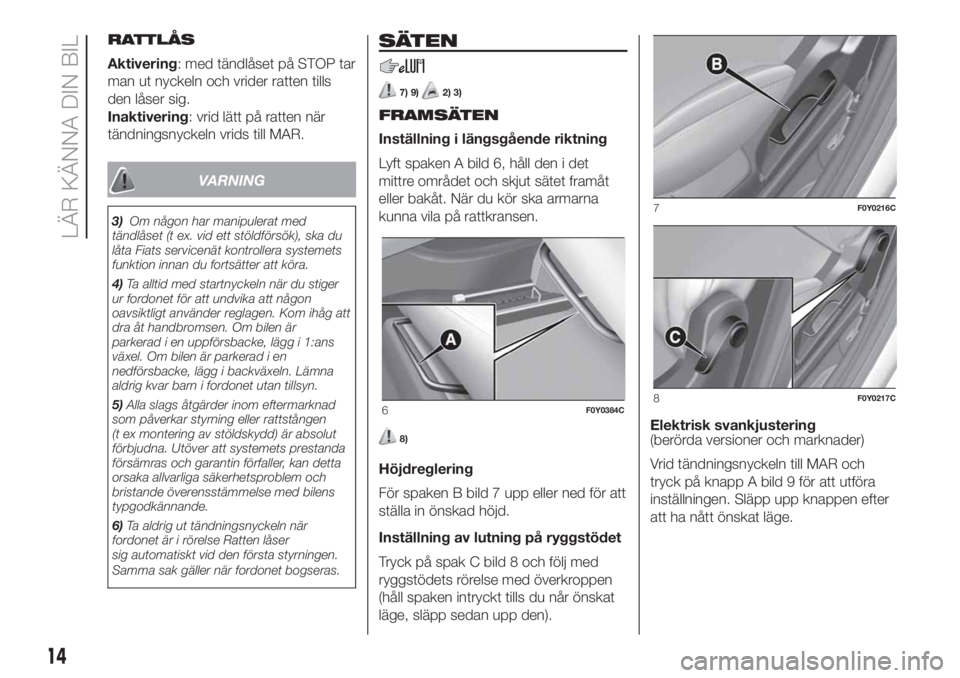

RATTLÅS
Aktivering: med tändlåset på STOP tar
man ut nyckeln och vrider ratten tills
den låser sig.
Inaktivering: vrid lätt på ratten när
tändningsnyckeln vrids till MAR.
VARNING
3)Om någon har manipulerat med
tändlåset (t ex. vid ett stöldförsök), ska du
låta Fiats servicenät kontrollera systemets
funktion innan du fortsätter att köra.
4)Ta alltid med startnyckeln när du stiger
ur fordonet för att undvika att någon
oavsiktligt använder reglagen. Kom ihåg att
dra åt handbromsen. Om bilen är
parkerad i en uppförsbacke, lägg i 1:ans
växel. Om bilen är parkerad i en
nedförsbacke, lägg i backväxeln. Lämna
aldrig kvar barn i fordonet utan tillsyn.
5)Alla slags åtgärder inom eftermarknad
som påverkar styrning eller rattstången
(t ex montering av stöldskydd) är absolut
förbjudna. Utöver att systemets prestanda
försämras och garantin förfaller, kan detta
orsaka allvarliga säkerhetsproblem och
bristande överensstämmelse med bilens
typgodkännande.
6)Ta aldrig ut tändningsnyckeln när
fordonet är i rörelse Ratten låser
sig automatiskt vid den första styrningen.
Samma sak gäller när fordonet bogseras.
SÄTEN
7) 9)2) 3)
FRAMSÄTEN
Inställning i längsgående riktning
Lyft spaken A bild 6, håll den i det
mittre området och skjut sätet framåt
eller bakåt. När du kör ska armarna
kunna vila på rattkransen.
8)
Höjdreglering
För spaken B bild 7 upp eller ned för att
ställa in önskad höjd.
Inställning av lutning på ryggstödet
Tryck på spak C bild 8 och följ med
ryggstödets rörelse med överkroppen
(håll spaken intryckt tills du når önskat
läge, släpp sedan upp den).Elektrisk svankjustering
(berörda versioner och marknader)
Vrid tändningsnyckeln till MAR och
tryck på knapp A bild 9 för att utföra
inställningen. Släpp upp knappen efter
att ha nått önskat läge.
6F0Y0384C
7F0Y0216C
8F0Y0217C
14
LÄR KÄNNA DIN BIL
Page 17 of 248

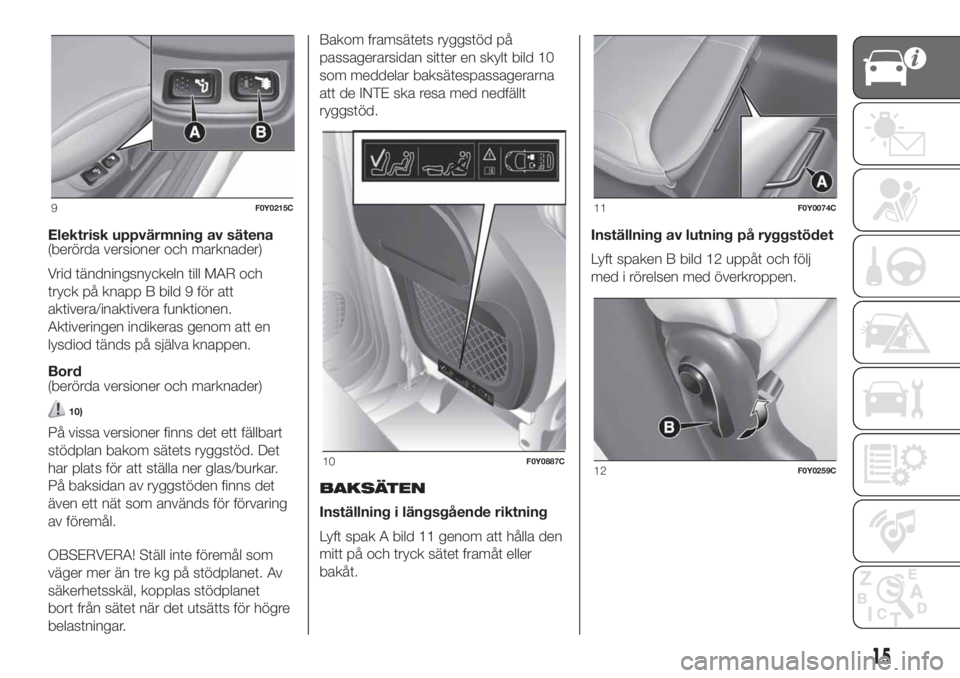

Elektrisk uppvärmning av sätena
(berörda versioner och marknader)
Vrid tändningsnyckeln till MAR och
tryck på knapp B bild 9 för att
aktivera/inaktivera funktionen.
Aktiveringen indikeras genom att en
lysdiod tänds på själva knappen.
Bord
(berörda versioner och marknader)
10)
På vissa versioner finns det ett fällbart
stödplan bakom sätets ryggstöd. Det
har plats för att ställa ner glas/burkar.
På baksidan av ryggstöden finns det
även ett nät som används för förvaring
av föremål.
OBSERVERA! Ställ inte föremål som
väger mer än tre kg på stödplanet. Av
säkerhetsskäl, kopplas stödplanet
bort från sätet när det utsätts för högre
belastningar.Bakom framsätets ryggstöd på
passagerarsidan sitter en skylt bild 10
som meddelar baksätespassagerarna
att de INTE ska resa med nedfällt
ryggstöd.
BAKSÄTEN
Inställning i längsgående riktning
Lyft spak A bild 11 genom att hålla den
mitt på och tryck sätet framåt eller
bakåt.Inställning av lutning på ryggstödet
Lyft spaken B bild 12 uppåt och följ
med i rörelsen med överkroppen.
9F0Y0215C
10F0Y0887C
11F0Y0074C
12F0Y0259C
15
Page 18 of 248

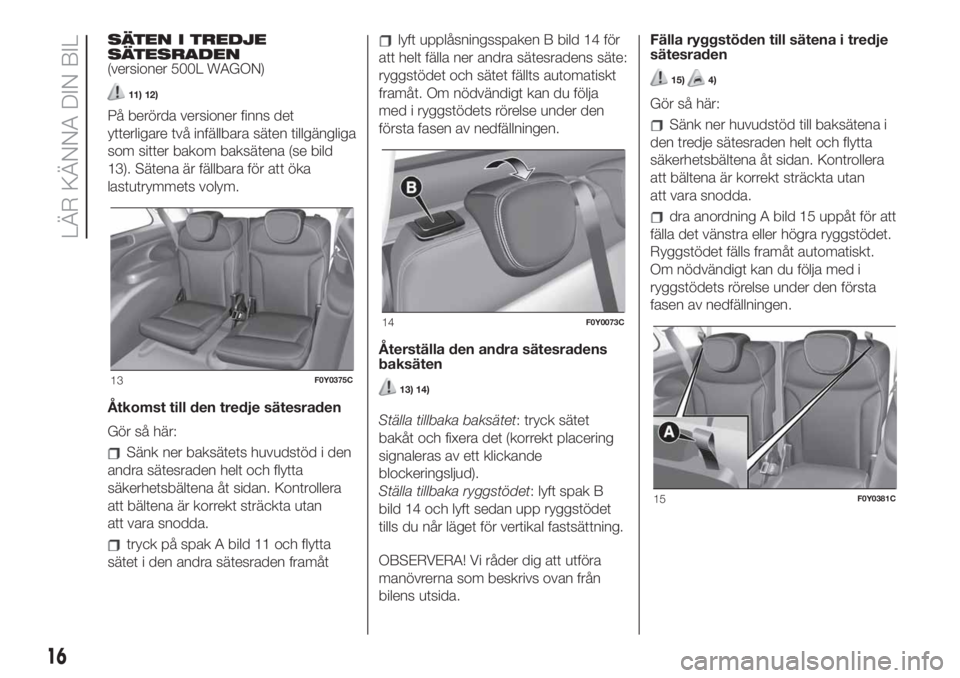

SÄTEN I TREDJE
SÄTESRADEN
(versioner 500L WAGON)
11) 12)
På berörda versioner finns det
ytterligare två infällbara säten tillgängliga
som sitter bakom baksätena (se bild
13). Sätena är fällbara för att öka
lastutrymmets volym.
Åtkomst till den tredje sätesraden
Gör så här:
Sänk ner baksätets huvudstöd i den
andra sätesraden helt och flytta
säkerhetsbältena åt sidan. Kontrollera
att bältena är korrekt sträckta utan
att vara snodda.
tryck på spak A bild 11 och flytta
sätet i den andra sätesraden framåt
lyft upplåsningsspaken B bild 14 för
att helt fälla ner andra sätesradens säte:
ryggstödet och sätet fällts automatiskt
framåt. Om nödvändigt kan du följa
med i ryggstödets rörelse under den
första fasen av nedfällningen.
Återställa den andra sätesradens
baksäten
13) 14)
Ställa tillbaka baksätet: tryck sätet
bakåt och fixera det (korrekt placering
signaleras av ett klickande
blockeringsljud).
Ställa tillbaka ryggstödet: lyft spak B
bild 14 och lyft sedan upp ryggstödet
tills du når läget för vertikal fastsättning.
OBSERVERA! Vi råder dig att utföra
manövrerna som beskrivs ovan från
bilens utsida.Fälla ryggstöden till sätena i tredje
sätesraden
15)4)
Gör så här:
Sänk ner huvudstöd till baksätena i
den tredje sätesraden helt och flytta
säkerhetsbältena åt sidan. Kontrollera
att bältena är korrekt sträckta utan
att vara snodda.
dra anordning A bild 15 uppåt för att
fälla det vänstra eller högra ryggstödet.
Ryggstödet fälls framåt automatiskt.
Om nödvändigt kan du följa med i
ryggstödets rörelse under den första
fasen av nedfällningen.
13F0Y0375C
14F0Y0073C
15F0Y0381C
16
LÄR KÄNNA DIN BIL
Page 19 of 248
VARNING
7)Alla inställningar får endast utföras med
stillastående bil.
8)Släpp justerspaken och kontrollera att
sätet har spärrats på skenorna genom
att försöka skjuta det framåt och bakåt. Om
sätet inte har spärrats kan det plötsligt
flytta på sig under körningen och göra att
du förlorar kontrollen över bilen.
9)Flytta inte panelen som hör till
passagerarsätet fram om det sitter ett barn
på sätet eller om barnet sitter på sätet i
en särskild bilbarnstol.
10)Kör inte med öppet stödplan. Försäkra
dig alltid om att det är ordentligt stängt.
11)Innan du kör iväg, ska du försäkra dig
om att sätena är vända i färdriktningen och
är helt fastlåsta vid de egna
förankringsanordningarna. Endast i detta
läge fungerar säkerhetsbältena på ett
korrekt sätt.
12)Under manövern för att flytta den andra
sätesradens säten, ska du sätta dig
ordentligt på tredje sätesradens säte och
se till att fötterna inte hamnar förbi den
röda randen på fordonsgolvet.
13)Om det sitter passagerare på tredje
sätesraden, måste andra sätesradens
baksäte vara korrekt förankrat vid
fordonsgolvet och ryggstödet måste stå i
vertikalläge.14)Se till att ryggstödet har satts fast
ordentligt på båda sidorna för att undvika
att ryggstödet åker framåt och skadar
eventuella passagerare vid en häftig
inbromsning. Korrekt fastsättning
signaleras av ett metalljud.
15)Flytta inte sätet om det sitter ett barn
på det.
VARNING
2)Tygklädslarna är kraftiga för att tåla
långvarigt slitage vid normal användning av
fordonet. Undvik hur som helst kraftiga
och/eller långa nötningar med accessoarer
såsom metallspännen, kardborrband och
liknande eftersom de om de trycks in
hårt och punktvis på tygklädslarna, kan
orsaka att trådar går av och fodret förstörs.
3)Innan du helt fäller ner panelen som
hör till passagerarsätet fram, ska du ta bort
eventuella föremål som lagts på panelen.
4)Innan du helt fäller ner sätets ryggstöd,
ska du ta bort eventuella föremål som finns
på sätet.
NACKSTÖD
REGLERINGAR
16)
Reglering uppåt: lyft huvudstödet tills
det klickar på plats.
Reglering nedåt: tryck på knappen A
bild 16 (främre huvudstöd) och A bild
17 (bakre huvudstöd) och sänk
huvudstödet.
16F0Y0060C
17F0Y0061C
17

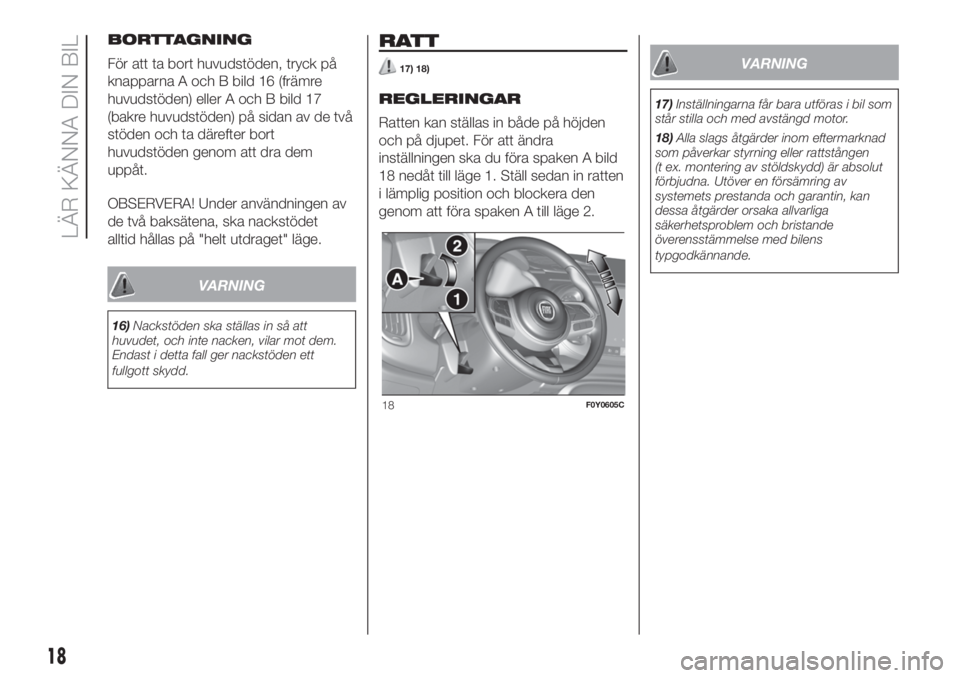

Page 20 of 248
BORTTAGNING
För att ta bort huvudstöden, tryck på
knapparna A och B bild 16 (främre
huvudstöden) eller A och B bild 17
(bakre huvudstöden) på sidan av de två
stöden och ta därefter bort
huvudstöden genom att dra dem
uppåt.
OBSERVERA! Under användningen av
de två baksätena, ska nackstödet
alltid hållas på "helt utdraget" läge.
VARNING
16)Nackstöden ska ställas in så att
huvudet, och inte nacken, vilar mot dem.
Endast i detta fall ger nackstöden ett
fullgott skydd.
RATT
17) 18)
REGLERINGAR
Ratten kan ställas in både på höjden
och på djupet. För att ändra
inställningen ska du föra spaken A bild
18 nedåt till läge 1. Ställ sedan in ratten
i lämplig position och blockera den
genom att föra spaken A till läge 2.
VARNING
17)Inställningarna får bara utföras i bil som
står stilla och med avstängd motor.
18)Alla slags åtgärder inom eftermarknad
som påverkar styrning eller rattstången
(t ex. montering av stöldskydd) är absolut
förbjudna. Utöver en försämring av
systemets prestanda och garantin, kan
dessa åtgärder orsaka allvarliga
säkerhetsproblem och bristande
överensstämmelse med bilens
typgodkännande.
18F0Y0605C
18
LÄR KÄNNA DIN BIL
