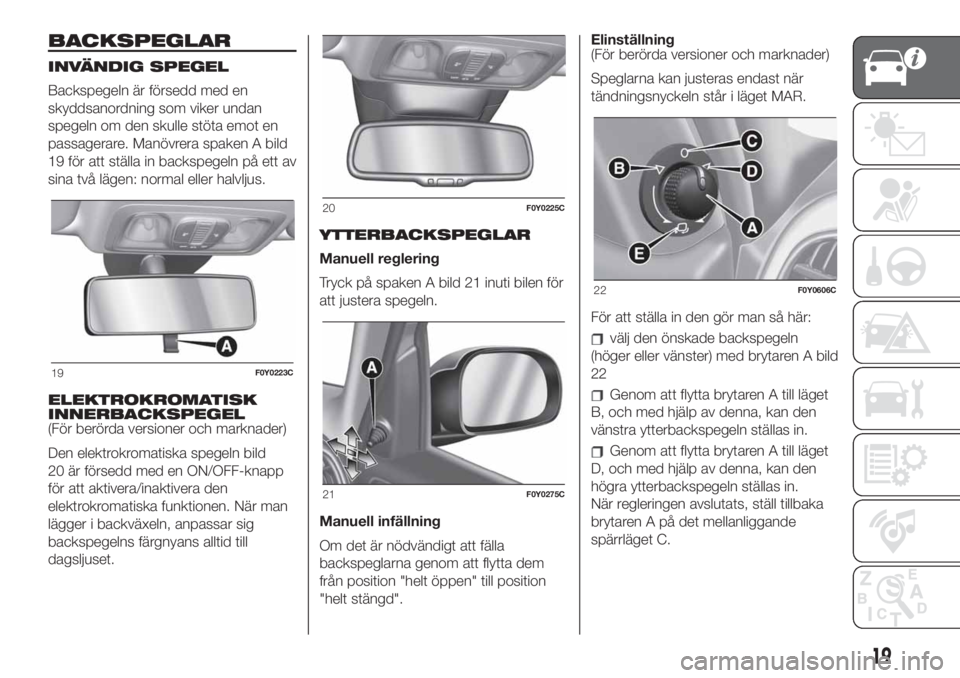

BACKSPEGLAR
INVÄNDIG SPEGEL
Backspegeln är försedd med en
skyddsanordning som viker undan
spegeln om den skulle stöta emot en
passagerare. Manövrera spaken A bild
19 för att ställa in backspegeln på ett av
sina två lägen: normal eller halvljus.
ELEKTROKROMATISK
INNERBACKSPEGEL
(För berörda versioner och marknader)
Den elektrokromatiska spegeln bild
20 är försedd med en ON/OFF-knapp
för att aktivera/inaktivera den
elektrokromatiska funktionen. När man
lägger i backväxeln, anpassar sig
backspegelns färgnyans alltid till
dagsljuset.YTTERBACKSPEGLAR
Manuell reglering
Tryck på spaken A bild 21 inuti bilen för
att justera spegeln.
Manuell infällning
Om det är nödvändigt att fälla
backspeglarna genom att flytta dem
från position "helt öppen" till position
"helt stängd".Elinställning
(För berörda versioner och marknader)
Speglarna kan justeras endast när
tändningsnyckeln står i läget MAR.
För att ställa in den gör man så här:
välj den önskade backspegeln
(höger eller vänster) med brytaren A bild
22
Genom att flytta brytaren A till läget
B, och med hjälp av denna, kan den
vänstra ytterbackspegeln ställas in.
Genom att flytta brytaren A till läget
D, och med hjälp av denna, kan den
högra ytterbackspegeln ställas in.
När regleringen avslutats, ställ tillbaka
brytaren A på det mellanliggande
spärrläget C.
19F0Y0223C
20F0Y0225C
21F0Y0275C
22F0Y0606C
19
Page 22 of 248
Elektrisk infällning
(För berörda versioner och marknader)
Det är möjligt att fälla in
ytterbackspeglarna endast när
tändningsnyckeln står i läget MAR.
För att fälla in backspeglarna till stängt
läge, flytta anordningen A till E bild
22. För att återställa backspeglarna i
körläge, ska du flytta enhet A till läge C.
Automatisk aktivering
Aktiveringen av centrallåset utifrån bilen
gör att backspeglarna fälls in
automatiskt. De återgår i körläget när
du ställer tändningsnyckeln på MAR.
Om ytterbackspeglarna fälls in genom
att trycka på enhet A, kan de ställas
i körläge endast genom att åter trycka
på själva anordningen.
Lampan på backspeglarna
På insidan av backspeglarna med
elektrisk infällning finns det ledlampor
som tänds när backspeglarna fälls
in. Tidslängden för ljusens påsättning är
densamma som för kupébelysningen.Aktivering/inaktivering av
funktionen
Genom systemetUconnect™kan
man aktivera/inaktivera funktionen för
elektrisk infällning av backspeglarna
(förinställningen för funktionen är
"Active"). För ytterligare information, se
beskrivningen i tilläggen som är
tillgängliga online.
OBSERVERA! Under körningen ska
backspeglarna alltid vara i läge "helt
öppen".
20
LÄR KÄNNA DIN BIL
Page 23 of 248

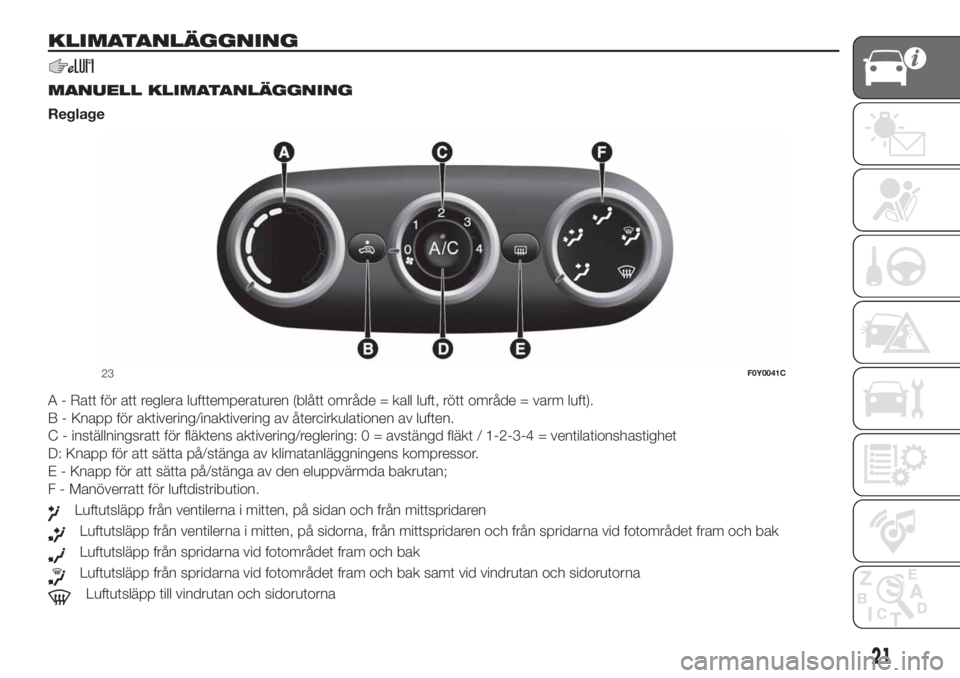

KLIMATANLÄGGNING
.
MANUELL KLIMATANLÄGGNING
Reglage
A - Ratt för att reglera lufttemperaturen (blått område = kall luft, rött område = varm luft).
B - Knapp för aktivering/inaktivering av återcirkulationen av luften.
C - inställningsratt för fläktens aktivering/reglering: 0 = avstängd fläkt / 1-2-3-4 = ventilationshastighet
D: Knapp för att sätta på/stänga av klimatanläggningens kompressor.
E - Knapp för att sätta på/stänga av den eluppvärmda bakrutan;
F - Manöverratt för luftdistribution.
Luftutsläpp från ventilerna i mitten, på sidan och från mittspridaren
Luftutsläpp från ventilerna i mitten, på sidorna, från mittspridaren och från spridarna vid fotområdet fram och bak
Luftutsläpp från spridarna vid fotområdet fram och bak
Luftutsläpp från spridarna vid fotområdet fram och bak samt vid vindrutan och sidorutorna
Luftutsläpp till vindrutan och sidorutorna
23F0Y0041C
21
Page 24 of 248

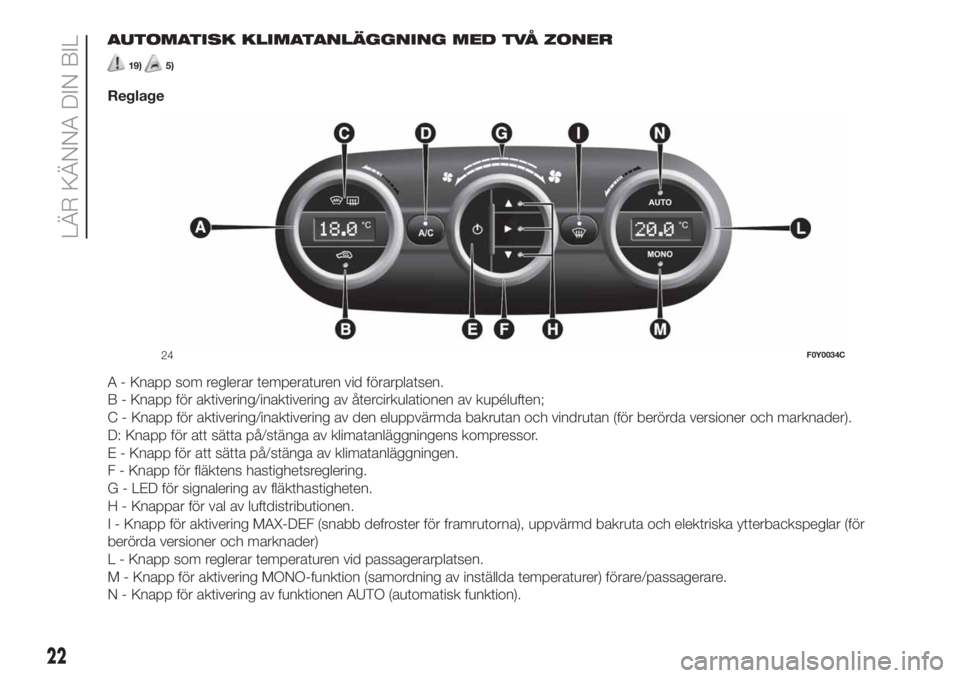

AUTOMATISK KLIMATANLÄGGNING MED TVÅ ZONER
19)5)
Reglage
A - Knapp som reglerar temperaturen vid förarplatsen.
B - Knapp för aktivering/inaktivering av återcirkulationen av kupéluften;
C - Knapp för aktivering/inaktivering av den eluppvärmda bakrutan och vindrutan (för berörda versioner och marknader).
D: Knapp för att sätta på/stänga av klimatanläggningens kompressor.
E - Knapp för att sätta på/stänga av klimatanläggningen.
F - Knapp för fläktens hastighetsreglering.
G - LED för signalering av fläkthastigheten.
H - Knappar för val av luftdistributionen.
I - Knapp för aktivering MAX-DEF (snabb defroster för framrutorna), uppvärmd bakruta och elektriska ytterbackspeglar (för
berörda versioner och marknader)
L - Knapp som reglerar temperaturen vid passagerarplatsen.
M - Knapp för aktivering MONO-funktion (samordning av inställda temperaturer) förare/passagerare.
N - Knapp för aktivering av funktionen AUTO (automatisk funktion).
24F0Y0034C
22
LÄR KÄNNA DIN BIL
Page 25 of 248

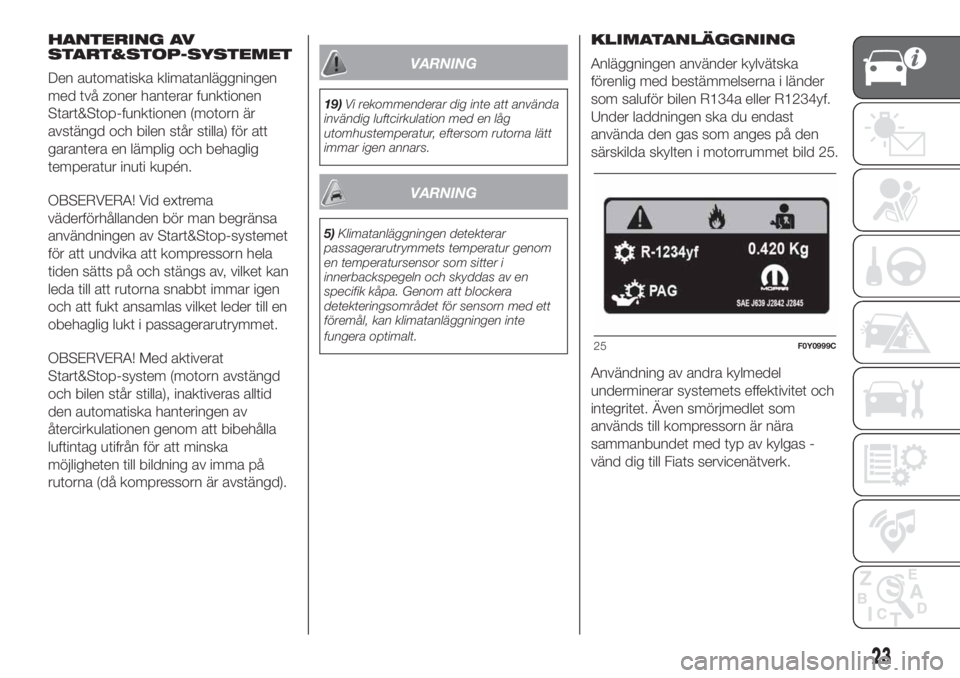

HANTERING AV
START&STOP-SYSTEMET
Den automatiska klimatanläggningen
med två zoner hanterar funktionen
Start&Stop-funktionen (motorn är
avstängd och bilen står stilla) för att
garantera en lämplig och behaglig
temperatur inuti kupén.
OBSERVERA! Vid extrema
väderförhållanden bör man begränsa
användningen av Start&Stop-systemet
för att undvika att kompressorn hela
tiden sätts på och stängs av, vilket kan
leda till att rutorna snabbt immar igen
och att fukt ansamlas vilket leder till en
obehaglig lukt i passagerarutrymmet.
OBSERVERA! Med aktiverat
Start&Stop-system (motorn avstängd
och bilen står stilla), inaktiveras alltid
den automatiska hanteringen av
återcirkulationen genom att bibehålla
luftintag utifrån för att minska
möjligheten till bildning av imma på
rutorna (då kompressorn är avstängd).
VARNING
19)Vi rekommenderar dig inte att använda
invändig luftcirkulation med en låg
utomhustemperatur, eftersom rutorna lätt
immar igen annars.
VARNING
5)Klimatanläggningen detekterar
passagerarutrymmets temperatur genom
en temperatursensor som sitter i
innerbackspegeln och skyddas av en
specifik kåpa. Genom att blockera
detekteringsområdet för sensorn med ett
föremål, kan klimatanläggningen inte
fungera optimalt.
KLIMATANLÄGGNING
Anläggningen använder kylvätska
förenlig med bestämmelserna i länder
som saluför bilen R134a eller R1234yf.
Under laddningen ska du endast
använda den gas som anges på den
särskilda skylten i motorrummet bild 25.
Användning av andra kylmedel
underminerar systemets effektivitet och
integritet. Även smörjmedlet som
används till kompressorn är nära
sammanbundet med typ av kylgas -
vänd dig till Fiats servicenätverk.
25F0Y0999C
23
Page 26 of 248

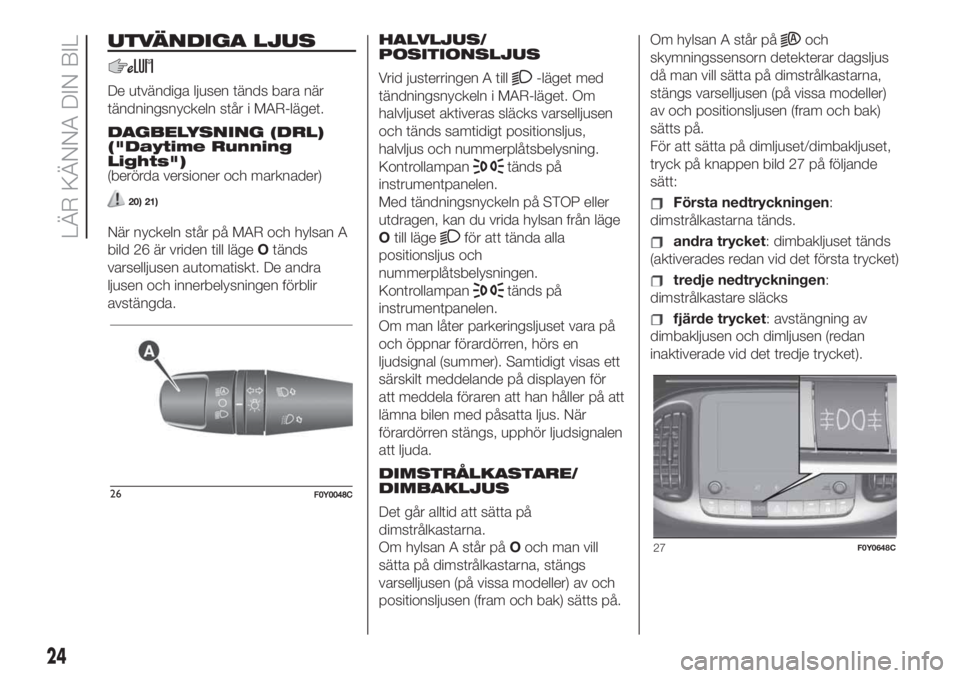

UTVÄNDIGA LJUS
De utvändiga ljusen tänds bara när
tändningsnyckeln står i MAR-läget.
DAGBELYSNING (DRL)
("Daytime Running
Lights")
(berörda versioner och marknader)
20) 21)
När nyckeln står på MAR och hylsan A
bild 26 är vriden till lägeOtänds
varselljusen automatiskt. De andra
ljusen och innerbelysningen förblir
avstängda.HALVLJUS/
POSITIONSLJUS
Vrid justerringen A till
-läget med
tändningsnyckeln i MAR-läget. Om
halvljuset aktiveras släcks varselljusen
och tänds samtidigt positionsljus,
halvljus och nummerplåtsbelysning.
Kontrollampan
tänds på
instrumentpanelen.
Med tändningsnyckeln på STOP eller
utdragen, kan du vrida hylsan från läge
Otill läge
för att tända alla
positionsljus och
nummerplåtsbelysningen.
Kontrollampan
tänds på
instrumentpanelen.
Om man låter parkeringsljuset vara på
och öppnar förardörren, hörs en
ljudsignal (summer). Samtidigt visas ett
särskilt meddelande på displayen för
att meddela föraren att han håller på att
lämna bilen med påsatta ljus. När
förardörren stängs, upphör ljudsignalen
att ljuda.
DIMSTRÅLKASTARE/
DIMBAKLJUS
Det går alltid att sätta på
dimstrålkastarna.
Om hylsan A står påOoch man vill
sätta på dimstrålkastarna, stängs
varselljusen (på vissa modeller) av och
positionsljusen (fram och bak) sätts på.Om hylsan A står på
och
skymningssensorn detekterar dagsljus
då man vill sätta på dimstrålkastarna,
stängs varselljusen (på vissa modeller)
av och positionsljusen (fram och bak)
sätts på.
För att sätta på dimljuset/dimbakljuset,
tryck på knappen bild 27 på följande
sätt:
Första nedtryckningen:
dimstrålkastarna tänds.
andra trycket: dimbakljuset tänds
(aktiverades redan vid det första trycket)
tredje nedtryckningen:
dimstrålkastare släcks
fjärde trycket: avstängning av
dimbakljusen och dimljusen (redan
inaktiverade vid det tredje trycket).
27F0Y0648C
24
LÄR KÄNNA DIN BIL
"&99;U;;W^’
Page 27 of 248

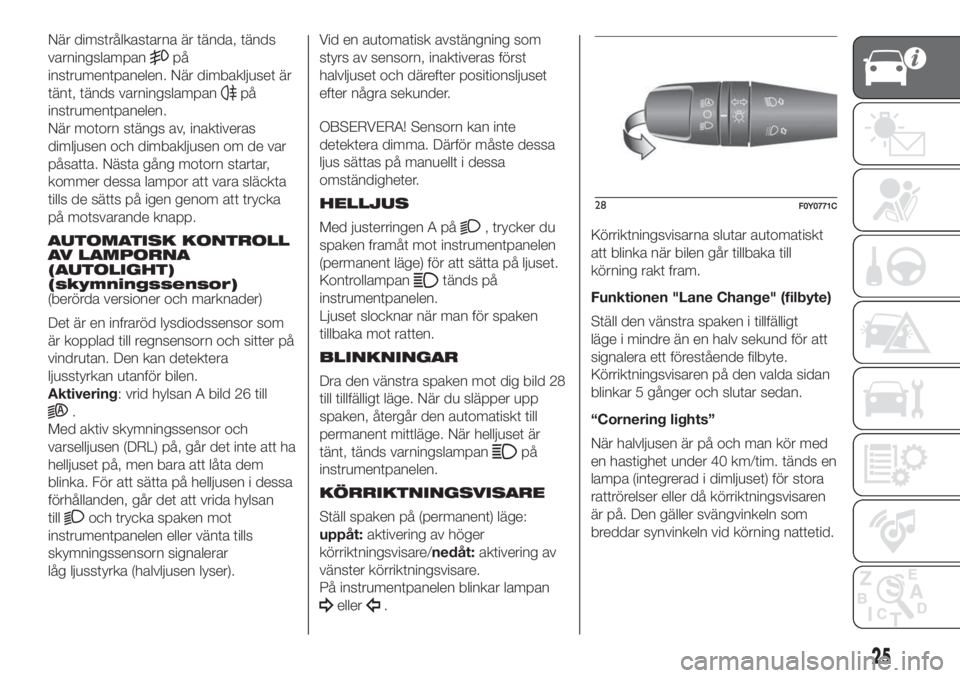

När dimstrålkastarna är tända, tänds
varningslampan
på
instrumentpanelen. När dimbakljuset är
tänt, tänds varningslampan
på
instrumentpanelen.
När motorn stängs av, inaktiveras
dimljusen och dimbakljusen om de var
påsatta. Nästa gång motorn startar,
kommer dessa lampor att vara släckta
tills de sätts på igen genom att trycka
på motsvarande knapp.
AUTOMATISK KONTROLL
AV LAMPORNA
(AUTOLIGHT)
(skymningssensor)
(berörda versioner och marknader)
Det är en infraröd lysdiodssensor som
är kopplad till regnsensorn och sitter på
vindrutan. Den kan detektera
ljusstyrkan utanför bilen.
Aktivering: vrid hylsan A bild 26 till
.
Med aktiv skymningssensor och
varselljusen (DRL) på, går det inte att ha
helljuset på, men bara att låta dem
blinka. För att sätta på helljusen i dessa
förhållanden, går det att vrida hylsan
till
och trycka spaken mot
instrumentpanelen eller vänta tills
skymningssensorn signalerar
låg ljusstyrka (halvljusen lyser).Vid en automatisk avstängning som
styrs av sensorn, inaktiveras först
halvljuset och därefter positionsljuset
efter några sekunder.
OBSERVERA! Sensorn kan inte
detektera dimma. Därför måste dessa
ljus sättas på manuellt i dessa
omständigheter.
HELLJUS
Med justerringen A på
, trycker du
spaken framåt mot instrumentpanelen
(permanent läge) för att sätta på ljuset.
Kontrollampan
tänds på
instrumentpanelen.
Ljuset slocknar när man för spaken
tillbaka mot ratten.
BLINKNINGAR
Dra den vänstra spaken mot dig bild 28
till tillfälligt läge. När du släpper upp
spaken, återgår den automatiskt till
permanent mittläge. När helljuset är
tänt, tänds varningslampan
på
instrumentpanelen.
KÖRRIKTNINGSVISARE
Ställ spaken på (permanent) läge:
uppåt:aktivering av höger
körriktningsvisare/nedåt:aktivering av
vänster körriktningsvisare.
På instrumentpanelen blinkar lampan
eller.Körriktningsvisarna slutar automatiskt
att blinka när bilen går tillbaka till
körning rakt fram.
Funktionen "Lane Change" (filbyte)
Ställ den vänstra spaken i tillfälligt
läge i mindre än en halv sekund för att
signalera ett förestående filbyte.
Körriktningsvisaren på den valda sidan
blinkar 5 gånger och slutar sedan.
“Cornering lights”
När halvljusen är på och man kör med
en hastighet under 40 km/tim. tänds en
lampa (integrerad i dimljuset) för stora
rattrörelser eller då körriktningsvisaren
är på. Den gäller svängvinkeln som
breddar synvinkeln vid körning nattetid.
25
"(99;U;ZZY’
Page 28 of 248

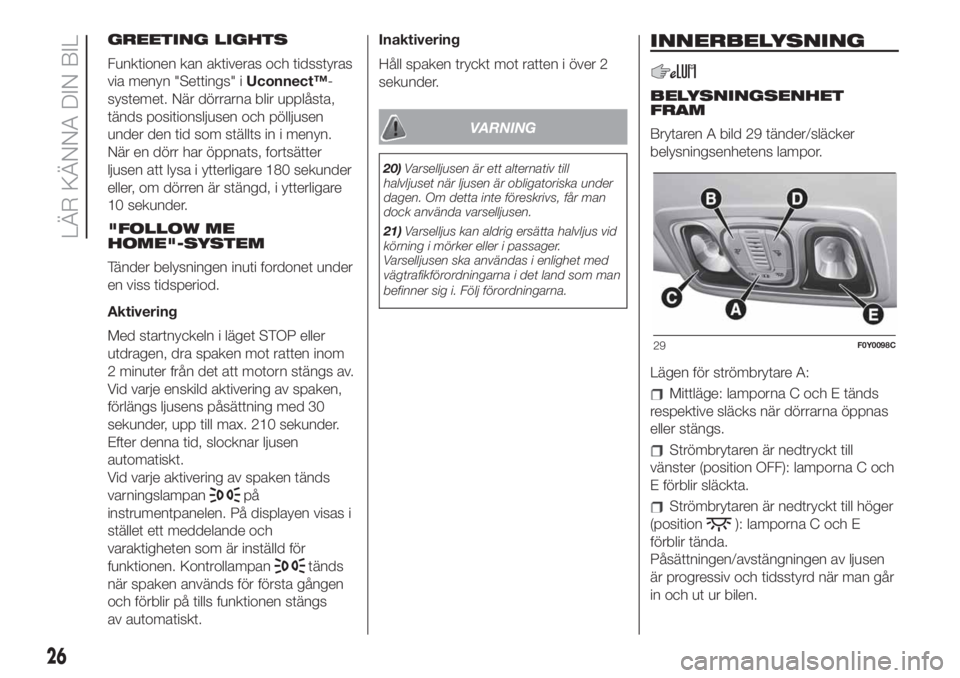

GREETING LIGHTS
Funktionen kan aktiveras och tidsstyras
via menyn "Settings" iUconnect™-
systemet. När dörrarna blir upplåsta,
tänds positionsljusen och pölljusen
under den tid som ställts in i menyn.
När en dörr har öppnats, fortsätter
ljusen att lysa i ytterligare 180 sekunder
eller, om dörren är stängd, i ytterligare
10 sekunder.
"FOLLOW ME
HOME"-SYSTEM
Tänder belysningen inuti fordonet under
en viss tidsperiod.
Aktivering
Med startnyckeln i läget STOP eller
utdragen, dra spaken mot ratten inom
2 minuter från det att motorn stängs av.
Vid varje enskild aktivering av spaken,
förlängs ljusens påsättning med 30
sekunder, upp till max. 210 sekunder.
Efter denna tid, slocknar ljusen
automatiskt.
Vid varje aktivering av spaken tänds
varningslampan
på
instrumentpanelen. På displayen visas i
stället ett meddelande och
varaktigheten som är inställd för
funktionen. Kontrollampan
tänds
när spaken används för första gången
och förblir på tills funktionen stängs
av automatiskt.Inaktivering
Håll spaken tryckt mot ratten i över 2
sekunder.
VARNING
20)Varselljusen är ett alternativ till
halvljuset när ljusen är obligatoriska under
dagen. Om detta inte föreskrivs, får man
dock använda varselljusen.
21)Varselljus kan aldrig ersätta halvljus vid
körning i mörker eller i passager.
Varselljusen ska användas i enlighet med
vägtrafikförordningarna i det land som man
befinner sig i. Följ förordningarna.
INNERBELYSNING
BELYSNINGSENHET
FRAM
Brytaren A bild 29 tänder/släcker
belysningsenhetens lampor.
Lägen för strömbrytare A:
Mittläge: lamporna C och E tänds
respektive släcks när dörrarna öppnas
eller stängs.
Strömbrytaren är nedtryckt till
vänster (position OFF): lamporna C och
E förblir släckta.
Strömbrytaren är nedtryckt till höger
(position
): lamporna C och E
förblir tända.
Påsättningen/avstängningen av ljusen
är progressiv och tidsstyrd när man går
in och ut ur bilen.
29F0Y0098C
26
LÄR KÄNNA DIN BIL
Page 29 of 248

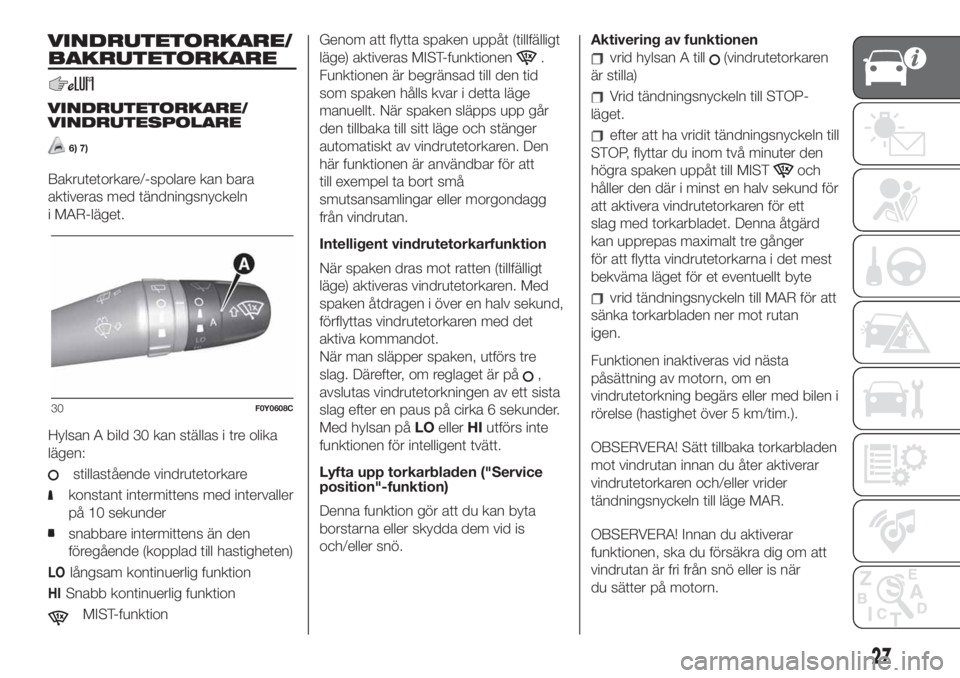

VINDRUTETORKARE/
BAKRUTETORKARE
VINDRUTETORKARE/
VINDRUTESPOLARE
6) 7)
Bakrutetorkare/-spolare kan bara
aktiveras med tändningsnyckeln
i MAR-läget.
Hylsan A bild 30 kan ställas i tre olika
lägen:
stillastående vindrutetorkare
konstant intermittens med intervaller
på 10 sekunder
snabbare intermittens än den
föregående (kopplad till hastigheten)
LOlångsam kontinuerlig funktion
HISnabb kontinuerlig funktion
MIST-funktionGenom att flytta spaken uppåt (tillfälligt
läge) aktiveras MIST-funktionen
.
Funktionen är begränsad till den tid
som spaken hålls kvar i detta läge
manuellt. När spaken släpps upp går
den tillbaka till sitt läge och stänger
automatiskt av vindrutetorkaren. Den
här funktionen är användbar för att
till exempel ta bort små
smutsansamlingar eller morgondagg
från vindrutan.
Intelligent vindrutetorkarfunktion
När spaken dras mot ratten (tillfälligt
läge) aktiveras vindrutetorkaren. Med
spaken åtdragen i över en halv sekund,
förflyttas vindrutetorkaren med det
aktiva kommandot.
När man släpper spaken, utförs tre
slag. Därefter, om reglaget är på
,
avslutas vindrutetorkningen av ett sista
slag efter en paus på cirka 6 sekunder.
Med hylsan påLOellerHIutförs inte
funktionen för intelligent tvätt.
Lyfta upp torkarbladen ("Service
position"-funktion)
Denna funktion gör att du kan byta
borstarna eller skydda dem vid is
och/eller snö.Aktivering av funktionen
vrid hylsan A till(vindrutetorkaren
är stilla)
Vrid tändningsnyckeln till STOP-
läget.
efter att ha vridit tändningsnyckeln till
STOP, flyttar du inom två minuter den
högra spaken uppåt till MIST
och
håller den där i minst en halv sekund för
att aktivera vindrutetorkaren för ett
slag med torkarbladet. Denna åtgärd
kan upprepas maximalt tre gånger
för att flytta vindrutetorkarna i det mest
bekväma läget för et eventuellt byte
vrid tändningsnyckeln till MAR för att
sänka torkarbladen ner mot rutan
igen.
Funktionen inaktiveras vid nästa
påsättning av motorn, om en
vindrutetorkning begärs eller med bilen i
rörelse (hastighet över 5 km/tim.).
OBSERVERA! Sätt tillbaka torkarbladen
mot vindrutan innan du åter aktiverar
vindrutetorkaren och/eller vrider
tändningsnyckeln till läge MAR.
OBSERVERA! Innan du aktiverar
funktionen, ska du försäkra dig om att
vindrutan är fri från snö eller is när
du sätter på motorn.
30F0Y0608C
27
Page 30 of 248

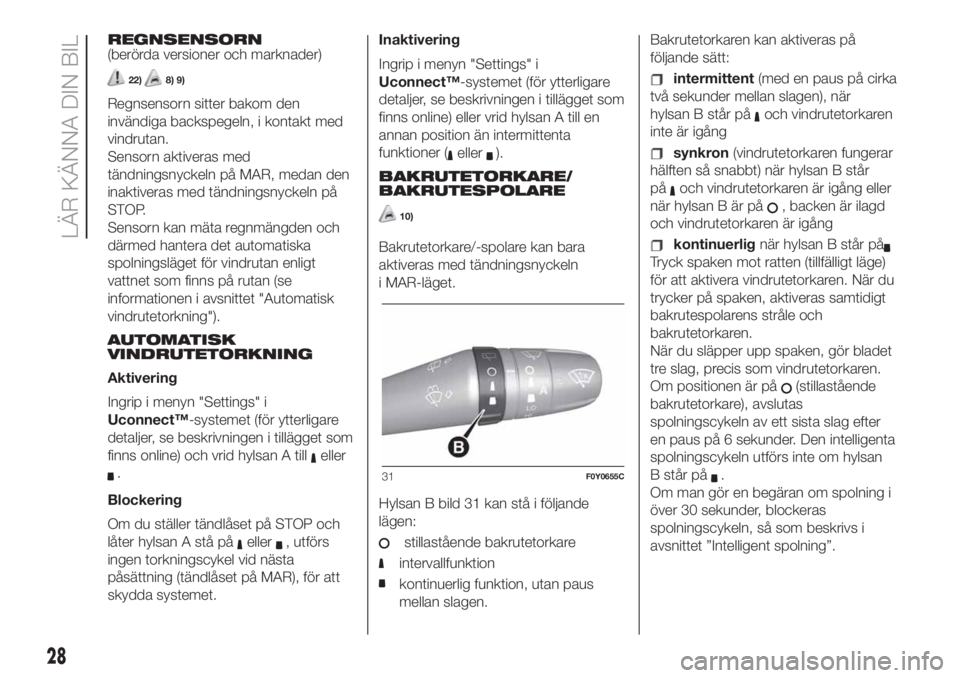

REGNSENSORN
(berörda versioner och marknader)
22)8) 9)
Regnsensorn sitter bakom den
invändiga backspegeln, i kontakt med
vindrutan.
Sensorn aktiveras med
tändningsnyckeln på MAR, medan den
inaktiveras med tändningsnyckeln på
STOP.
Sensorn kan mäta regnmängden och
därmed hantera det automatiska
spolningsläget för vindrutan enligt
vattnet som finns på rutan (se
informationen i avsnittet "Automatisk
vindrutetorkning").
AUTOMATISK
VINDRUTETORKNING
Aktivering
Ingrip i menyn "Settings" i
Uconnect™-systemet (för ytterligare
detaljer, se beskrivningen i tillägget som
finns online) och vrid hylsan A till
eller
.
Blockering
Om du ställer tändlåset på STOP och
låter hylsan A stå på
eller, utförs
ingen torkningscykel vid nästa
påsättning (tändlåset på MAR), för att
skydda systemet.Inaktivering
Ingrip i menyn "Settings" i
Uconnect™-systemet (för ytterligare
detaljer, se beskrivningen i tillägget som
finns online) eller vrid hylsan A till en
annan position än intermittenta
funktioner (
eller).
BAKRUTETORKARE/
BAKRUTESPOLARE
10)
Bakrutetorkare/-spolare kan bara
aktiveras med tändningsnyckeln
i MAR-läget.
Hylsan B bild 31 kan stå i följande
lägen:
stillastående bakrutetorkare
intervallfunktion
kontinuerlig funktion, utan paus
mellan slagen.Bakrutetorkaren kan aktiveras på
följande sätt:
intermittent(med en paus på cirka
två sekunder mellan slagen), när
hylsan B står på
och vindrutetorkaren
inte är igång
synkron(vindrutetorkaren fungerar
hälften så snabbt) när hylsan B står
på
och vindrutetorkaren är igång eller
när hylsan B är på
, backen är ilagd
och vindrutetorkaren är igång
kontinuerlignär hylsan B står på
Tryck spaken mot ratten (tillfälligt läge)
för att aktivera vindrutetorkaren. När du
trycker på spaken, aktiveras samtidigt
bakrutespolarens stråle och
bakrutetorkaren.
När du släpper upp spaken, gör bladet
tre slag, precis som vindrutetorkaren.
Om positionen är på
(stillastående
bakrutetorkare), avslutas
spolningscykeln av ett sista slag efter
en paus på 6 sekunder. Den intelligenta
spolningscykeln utförs inte om hylsan
B står på
.
Om man gör en begäran om spolning i
över 30 sekunder, blockeras
spolningscykeln, så som beskrivs i
avsnittet ”Intelligent spolning”.31F0Y0655C
28
LÄR KÄNNA DIN BIL
