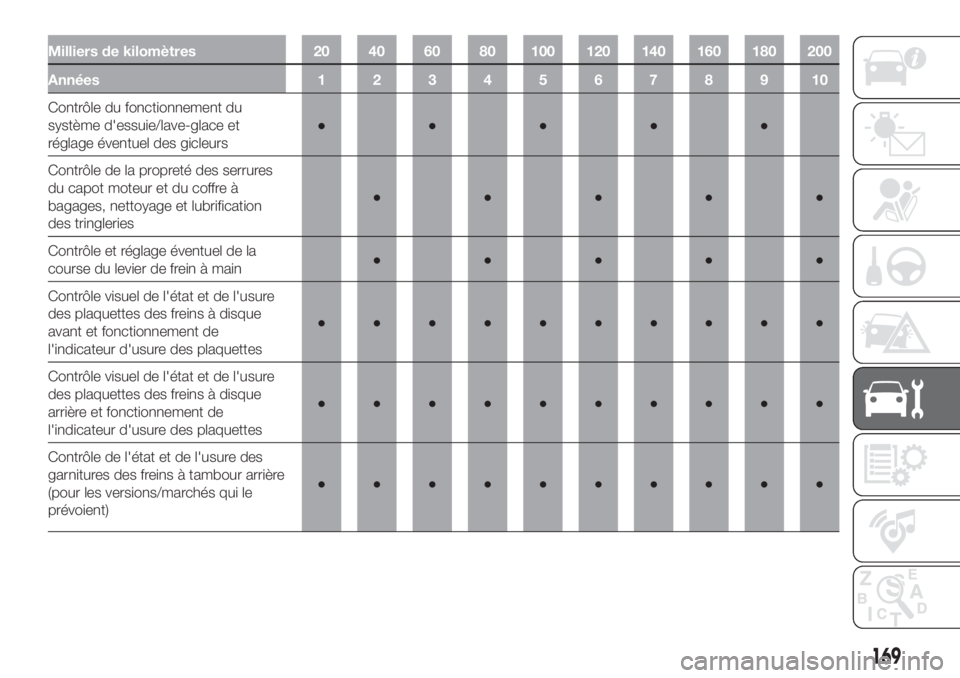

FIAT 500L LIVING 2019 Notice d'entretien (in French)

Milliers de kilomètres 20 40 60 80 100 120 140 160 180 200
Années12345678910
Contrôle du fonctionnement du
système d'essuie/lave-glace et
réglage éventuel des gicleurs●●●●●
Contrôle de la propreté des serrures
du capot moteur et du coffre à
bagages, nettoyage et lubrification
des tringleries●●●●●
Contrôle et réglage éventuel de la
course du levier de frein à main●●●●●
Contrôle visuel de l'état et de l'usure
des plaquettes des freins à disque
avant et fonctionnement de
l'indicateur d'usure des plaquettes●●●●●●●●●●
Contrôle visuel de l'état et de l'usure
des plaquettes des freins à disque
arrière et fonctionnement de
l'indicateur d'usure des plaquettes●●●●●●●●●●
Contrôle de l'état et de l'usure des
garnitures des freins à tambour arrière
(pour les versions/marchés qui le
prévoient)●●●●●●●●●●
169

Milliers de kilomètres 20 40 60 80 100 120 140 160 180 200
Années12345678910

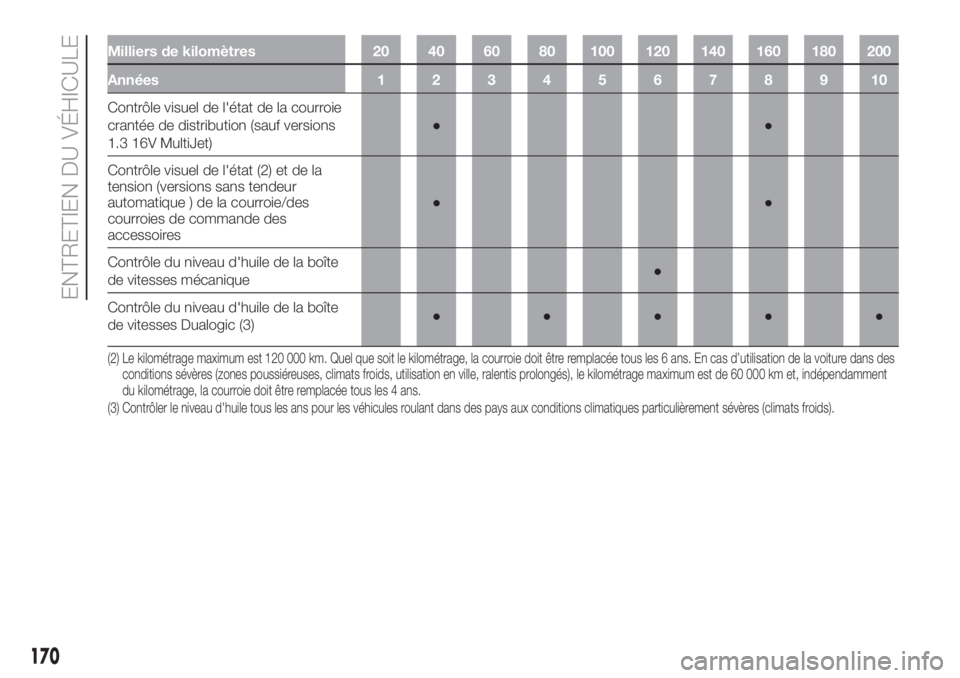

Contrôle visuel de l'état de la courroie
crantée de distribution (sauf versions
1.3 16V MultiJet)●●
Contrôle visuel de l'état (2) et de la
tension (versions sans tendeur
automatique ) de la courroie/des
courroies de commande des
accessoires●●
Contrôle du niveau d'huile de la boîte
de vitesses mécanique●
Contrôle du niveau d'huile de la boîte
de vitesses Dualogic (3)●●●●●
(2) Le kilométrage maximum est 120 000 km. Quel que soit le kilométrage, la courroie doit être remplacée tous les 6 ans. En cas d’utilisation de la voiture dans des
conditions sévères (zones poussiéreuses, climats froids, utilisation en ville, ralentis prolongés), le kilométrage maximum est de 60 000 km et, indépendamment
du kilométrage, la courroie doit être remplacée tous les 4 ans.
(3) Contrôler le niveau d'huile tous les ans pour les véhicules roulant dans des pays aux conditions climatiques particulièrement sévères (climats froids).
170
ENTRETIEN DU VÉHICULE

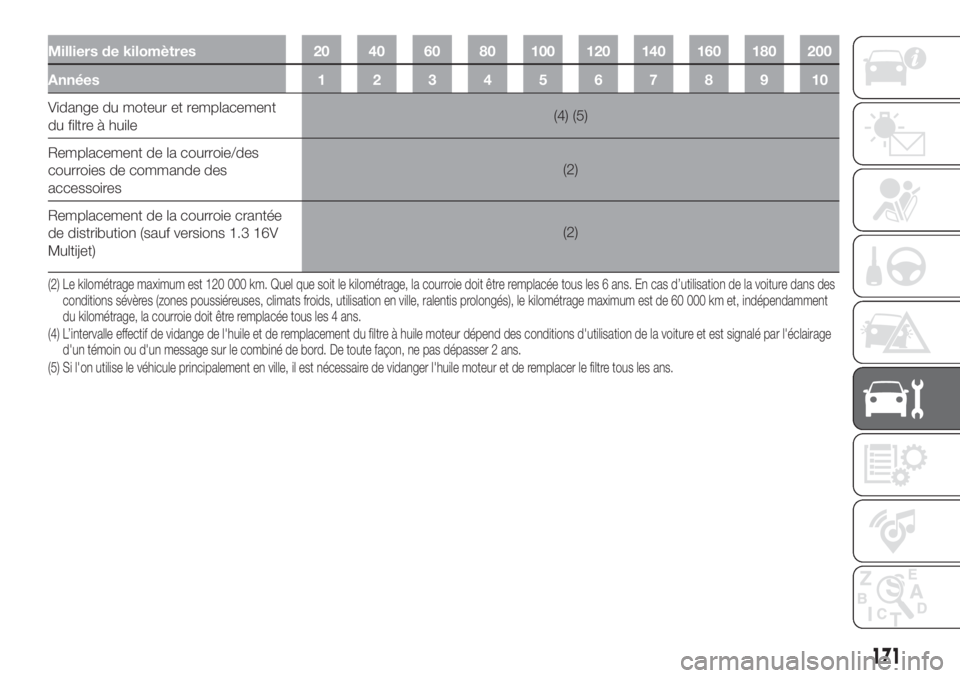

Milliers de kilomètres 20 40 60 80 100 120 140 160 180 200
Années12345678910
Vidange du moteur et remplacement
du filtre à huile(4) (5)
Remplacement de la courroie/des
courroies de commande des
accessoires(2)
Remplacement de la courroie crantée
de distribution (sauf versions 1.3 16V
Multijet)(2)
(4) L’intervalle effectif de vidange de l'huile et de remplacement du filtre à huile moteur dépend des conditions d'utilisation de la voiture et est signalé par l'éclairage
d'un témoin ou d'un message sur le combiné de bord. De toute façon, ne pas dépasser 2 ans.
(5) Si l'on utilise le véhicule principalement en ville, il est nécessaire de vidanger l'huile moteur et de remplacer le filtre tous les ans. (2) Le kilométrage maximum est 120 000 km. Quel que soit le kilométrage, la courroie doit être remplacée tous les 6 ans. En cas d’utilisation de la voiture dans des
conditions sévères (zones poussiéreuses, climats froids, utilisation en ville, ralentis prolongés), le kilométrage maximum est de 60 000 km et, indépendamment
du kilométrage, la courroie doit être remplacée tous les 4 ans.
171

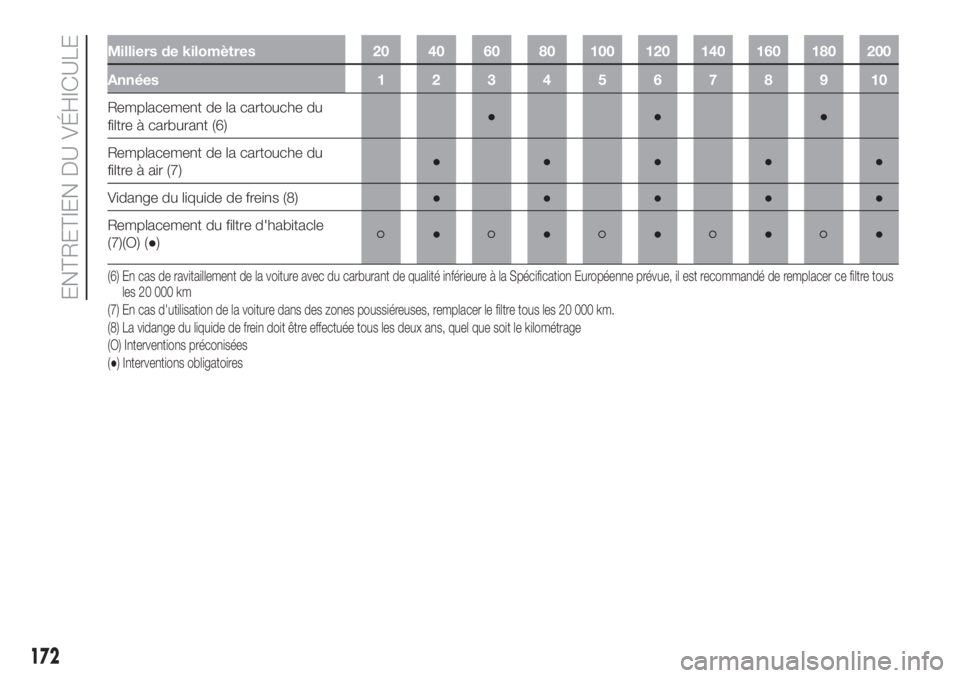

Milliers de kilomètres 20 40 60 80 100 120 140 160 180 200
Années12345678910
Remplacement de la cartouche du
filtre à carburant (6)●●●
Remplacement de la cartouche du
filtre à air (7)●●●●●
Vidange du liquide de freins (8)●●●●●
Remplacement du filtre d'habitacle
(7)(O) (●)
●●●●●
(6) En cas de ravitaillement de la voiture avec du carburant de qualité inférieure à la Spécification Européenne prévue, il est recommandé de remplacer ce filtre tous
les 20 000 km
(7) En cas d'utilisation de la voiture dans des zones poussiéreuses, remplacer le filtre tous les 20 000 km.
(8) La vidange du liquide de frein doit être effectuée tous les deux ans, quel que soit le kilométrage
(O) Interventions préconisées
(●) Interventions obligatoires
172
ENTRETIEN DU VÉHICULE

COMPARTIMENT MOTEUR
CONTRÔLE DES NIVEAUX
145) 146) 147)58)
.

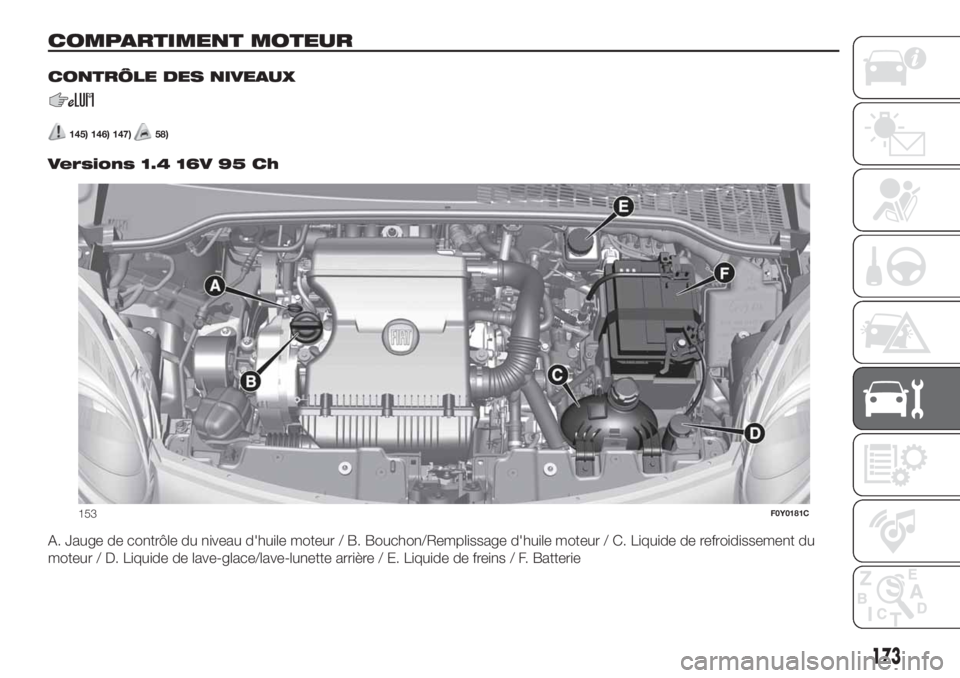

Versions 1.4 16V 95 Ch
A. Jauge de contrôle du niveau d'huile moteur / B. Bouchon/Remplissage d'huile moteur / C. Liquide de refroidissement du
moteur / D. Liquide de lave-glace/lave-lunette arrière / E. Liquide de freins / F. Batterie
153F0Y0181C
173

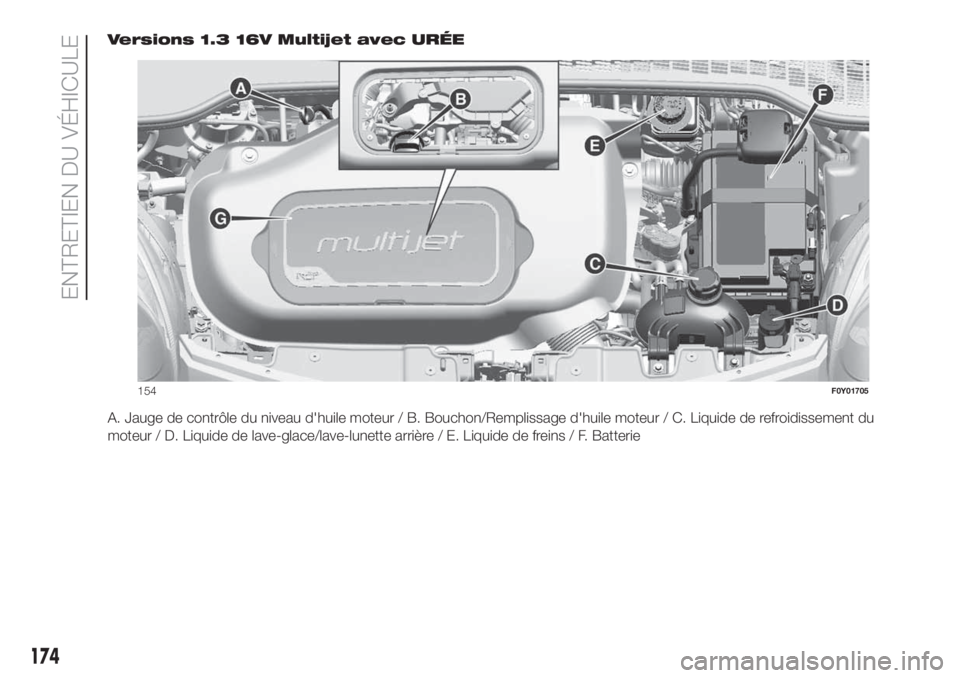

Versions 1.3 16V Multijet avec URÉE
A. Jauge de contrôle du niveau d'huile moteur / B. Bouchon/Remplissage d'huile moteur / C. Liquide de refroidissement du
moteur / D. Liquide de lave-glace/lave-lunette arrière / E. Liquide de freins / F. Batterie
154F0Y01705
174
ENTRETIEN DU VÉHICULE

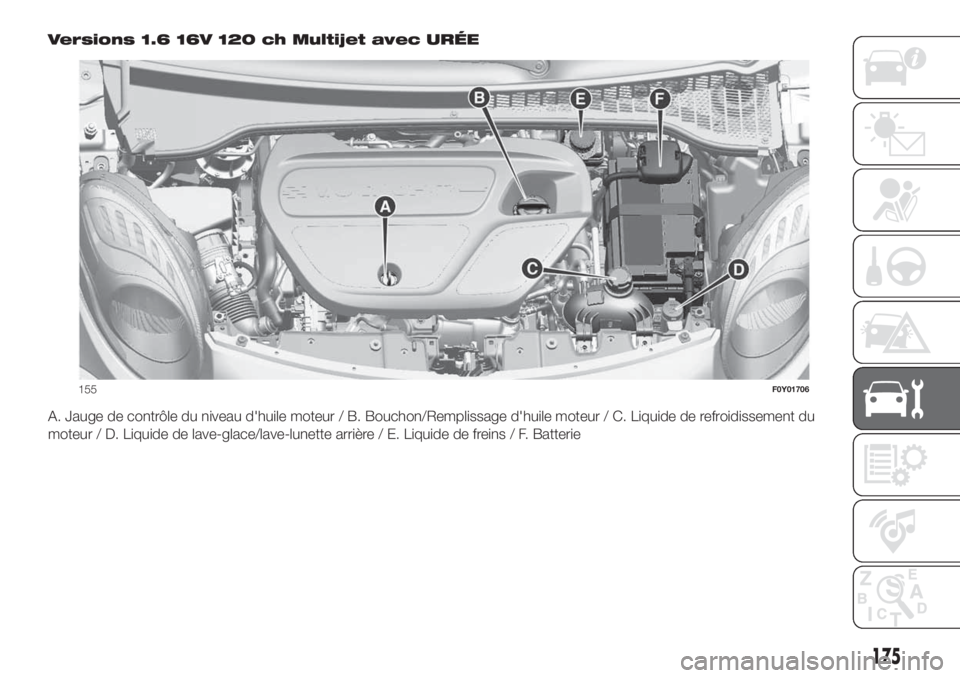

Versions 1.6 16V 120 ch Multijet avec URÉE
A. Jauge de contrôle du niveau d'huile moteur / B. Bouchon/Remplissage d'huile moteur / C. Liquide de refroidissement du
moteur / D. Liquide de lave-glace/lave-lunette arrière / E. Liquide de freins / F. Batterie
155F0Y01706
175

HUILE MOTEUR
148)59) 60)3)
Vérifier que le niveau de l'huile est
compris entre les niveaux MIN. et MAX.
gravés sur la jauge de contrôle A. Si
le niveau d'huile avoisine ou est
au-dessous du repère MIN, faire
l'appoint d'huile par le goulot
de remplissage B, jusqu'au repère
MAX.
Extraire la jauge A de contrôle de
niveau d'huile moteur, la nettoyer avec
un chiffon qui ne laisse pas de traces et
la remettre en place. L'extraire de
nouveau et vérifier que le niveau d'huile
moteur se situe entre les repères MIN
et MAX gravés sur la jauge.
Consommation d'huile moteur:à
titre indicatif, la consommation
maximum d'huile moteur est de 400
grammes tous les 1 000 km. La
consommation d'huile moteur ne peut
être considérée comme stable qu'après
les 5 000 ÷ 6 000 premiers kilomètres
de la voiture.LIQUIDE DE
REFROIDISSEMENT DU
MOTEUR149)61)
Si le niveau est insuffisant, dévisser le
bouchon du bac C et verser le liquide
décrit au chapitre « Caractéristiques
techniques ».
LIQUIDE LAVE-GLACE
AVANT/ARRIÈRE
150) 151)
Si le niveau est insuffisant, soulever le
bouchon D du bac et verser le liquide
décrit au chapitre « Caractéristiques
techniques ».
ATTENTION S'ilyatroppeudeliquide,
le dispositif de lavage des phares ne
fonctionne pas, même si le lave-
glace/lave-glace de lunette arrière
continue de fonctionner. Sur certaines
versions, une encoche de référence est
présente sur la jauge de contrôle : en
dessous de cette référence, SEUL
le lave-glace avant/arrière fonctionne.LIQUIDE DE FREINS
152) 153)62)
Contrôler que le liquide est au niveau
maximum. Si le niveau du liquide dans
le réservoir est insuffisant, dévisser le
bouchon E du bac et verser le liquide
décrit au chapitre « Caractéristiques
techniques ».
HUILE DE COMMANDE
DE LA BOÎTE DE
VITESSES DUALOGIC
4)
Pour le contrôle du niveau d'huile de
commande de la boîte de vitesses,
s'adresser exclusivement au Réseau
Après-vente Fiat.
BATTERIE
154) 155) 156) 157)5)63)
La batterie n'exige aucun appoint en
eau distillée de l'électrolyte. Un contrôle
périodique de son état, confié au
Réseau Après-vente Fiat, est
néanmoins nécessaire.
176
ENTRETIEN DU VÉHICULE

ATTENTION Suite à une dépose de la
batterie, il est nécessaire d'initialiser
la direction comme l'indique l'allumage
du témoin
sur le combiné de bord.
Pour exécuter cette procédure, tourner
le volant d'une extrémité à l'autre, ou
tout simplement, continuer tout droit
sur une centaine de mètres.
ATTENTION La batterie maintenue
pendant longtemps à un état de charge
inférieure à 50 % subit des dommages
dus à la sulfatation, ce qui réduit sa
capacité et son aptitude au démarrage.
ENTRETIEN DU SYSTÈME
DE CLIMATISATION
Pendant la saison froide, le système de
climatisation doit être activé au moins
une fois par mois pendant 10 minutes
environ. Avant l'été, faire contrôler
l'efficacité du système en question
auprès du Réseau Après-vente Fiat.
ATTENTION
145)Ne jamais fumer durant une
intervention dans le compartiment moteur :
il pourrait y avoir du gaz ou des vapeurs
inflammables, avec risque d’incendie.
146)Lorsque le moteur est chaud, agir
avec extrême prudence à l'intérieur du
compartiment moteur : risque de brûlures.
Ne pas oublier que, lorsque le moteur
est chaud, le ventilateur électrique peut
s'actionner : risque de blessures. Attention
aux écharpes, cravates et vêtements non
adhérents : ils peuvent être entraînés
par les éléments en mouvement.
147)Attention, pendant l'appoint, ne pas
confondre les différents types de liquide :
ils sont tous incompatibles entre eux et
pourraient endommager gravement le
véhicule.
148)En cas d'appoint du niveau d'huile
moteur, attendre que le moteur refroidisse
avant d'intervenir sur le bouchon de
remplissage, notamment sur les voitures
dotées de bouchon en aluminium (le cas
échéant). ATTENTION : risque de brûlures !
149)Le système de refroidissement est
pressurisé. Au besoin, remplacer le
bouchon uniquement par une pièce
d'origine, sous peine d'une possible
détérioration du système. Lorsque le
moteur est chaud, ne jamais ôter le
bouchon du bac : risque de brûlures.150)Ne jamais voyager avec le réservoir
de lave-glace vide : l'action du lave-glace
est fondamentale pour améliorer la
visibilité. Le fonctionnement fréquent du
dispositif sans liquide risque
d'endommager ou de détériorer
rapidement certaines de ses pièces.
151)Certains additifs commerciaux du
liquide pour lave-glace sont inflammables :
le compartiment moteur contient des
parties chaudes qui, en contact, pourraient
provoquer un incendie.
152)Le liquide de freins est toxique et très
fortement corrosif. En cas de contact
accidentel, laver immédiatement les
endroits concernés à l'eau et au savon
neutre, puis rincer abondamment. En cas
d'ingestion, s'adresser immédiatement
à un médecin.
153)Le symbole
sur le bidon indique
que le liquide de freins est de type
synthétique et non minéral. L'utilisation de
liquides de type minéral endommage
définitivement les joints spéciaux en
caoutchouc du système de freinage.
154)Le liquide contenu dans la batterie est
toxique et corrosif. Éviter tout contact
avec la peau et les yeux. Ne pas
s'approcher de la batterie avec des
flammes nues ou de possibles sources
d'étincelles : risque d'explosion et
d'incendie.
155)Le fonctionnement avec un niveau de
liquide trop bas endommage
irréparablement la batterie et peut même la
faire exploser.
177

156)Si la voiture doit rester immobilisée
longtemps dans des conditions de froid
intense, démonter la batterie et la
transporter dans un lieu chauffé, pour
éviter qu'elle ne gèle.
157)Lorsqu'il faut intervenir sur la batterie
ou à proximité, toujours se protéger les
yeux avec des lunettes prévues à cet effet.
ATTENTION
58)Attention, pendant les opérations
d'appoint, ne pas confondre les différents
types de liquides : ils sont tous
incompatibles entre eux ! Faire l'appoint
avec un liquide inadapté pourrait
endommager gravement la voiture.
59)Le niveau d'huile ne doit jamais
dépasser le repère MAX.
60)Ne pas faire l'appoint avec une huile
ayant des caractéristiques différentes
de celle qui est déjà dans le moteur.
61)Le circuit de refroidissement du moteur
contient du fluide de protection antigel
PARAFLU
UP; pour faire d'éventuels
appoints, utiliser un fluide du même type.
Le fluide PARAFLU
UPne peut être mélangé
avec aucun autre fluide antigel. En cas
d'appoint avec un produit non adapté,
éviter absolument de démarrer le moteur et
s'adresser au Réseau Après-vente Fiat.
62)Veiller à ce que le liquide de freins, qui
est très corrosif, ne vienne au contact
avec les parties peintes. Si ceci venait à se
produire, laver immédiatement à l'eau.63)Le mauvais montage d'accessoires
électriques et électroniques peut provoquer
des dommages graves à la voiture. Si on
souhaite installer des accessoires (par
ex. antivol, radiotéléphone, etc.) après
l'achat de la voiture, s'adresser au Réseau
Après-vente Fiat, qui est en mesure de
conseiller les dispositifs les plus adaptés et
surtout d'évaluer s'il est nécessaire
d'utiliser une batterie d'une capacité plus
importante.
ATTENTION
3)L'huile moteur usagée et le filtre à huile
remplacé contiennent des substances
dangereuses pour l'environnement. Pour la
vidange de l'huile et le remplacement des
filtres, il est conseillé de s'adresser au
Réseau Après-vente Fiat.
4)L'huile de la boîte de vitesses usagée
contient des substances nocives pour
l'environnement. Pour la vidange de l'huile,
il est conseillé de s'adresser au Réseau
Après-vente Fiat.
5)Les batteries contiennent des
substances très dangereuses pour
l'environnement. Pour faire remplacer la
batterie, s'adresser au Réseau Après-vente
Fiat.
RECHARGE DE LA
BATTERIE
158) 159)
ATTENTION Avant de procéder au
débranchement de l'alimentation
électrique de la batterie, attendre au
moins 1 minute après avoir mis la
clé de contact sur STOP et après avoir
fermé la porte côté conducteur. Au
rebranchement suivant de l'alimentation
électrique de la batterie, s'assurer que
le dispositif de démarrage soit sur
STOP et que la porte côté conducteur
soit fermée.
ATTENTION Il est conseillé de procéder
à une charge lente à bas ampérage
pendant 24 heures environ. Une charge
plus longue pourrait endommager la
batterie.
178
ENTRETIEN DU VÉHICULE
