FIAT 500L LIVING 2019 Notice d'entretien (in French)

1.3 16V Multijet 1.6 16V MultijetCarburants préconisés et
lubrifiants d’origine
Réservoir de carburant (litres) 50 50
Gazole pour transport routier
(Spécification EN590)
y compris une réserve de (litres) 6 ÷ 8 6 ÷ 8
Circuit de refroidissement du
moteur (litres)5,9 6,35Mélange d'eau distillée et de
liquide PARAFLU
UPà50%(*)
Carter du moteur (litres) avec
AdBlue® (URÉE)3.7 4,4
SELENIA ECO2
(**)/ SELENIA WR
FORWARD 0W-20
(***)Carter du moteur et filtre (litres)
avec AdBlue® (URÉE)3.9 4,8
Boîte de vitesses/différentiel
(litres)2,0 2,0TUTELA TRANSMISSION
GEARFORCE
Système hydraulique de
commande de la boîte de
vitesses Dualogic (litres)0,7 – TUTELA CS SPEED
Circuit des freins hydrauliques
(kg)0,5 0,5 TUTELA TOP 4/S
Récipient de liquide pour lave-
glace avant et lave-glace arrière
(litres)2,9 2,9Mélange d'eau et de liquide
PETRONAS DURANCE SC35
Réservoir AdBlue® (URÉE) (pour
les versions/marchés qui le
prévoient) capacité approx. (litres)
:12 12AdBlue® (solution eau-URÉE)
normes DIN 70 070 et ISO
22241-1
(*) Dans des conditions climatiques extrêmes, le mélange préconisé est 60 % de PARAFLUUPet 40 % d'eau déminéralisée.
(**) Versions 1.3 Multijet 16V
(***) Versions 1.6 Multijet 16V
209

FLUIDES ET LUBRIFIANTS
73)
L'huile moteur dont votre voiture est équipé a été soigneusement conçue et testée afin de satisfaire les critères prévus par le
Plan d'Entretien Programmé. L'utilisation constante des lubrifiants indiqués garantit les caractéristiques de consommation
de carburant et des émissions. La qualité du lubrifiant est déterminante pour garantir le fonctionnement et la durée de vie du
moteur.
CARACTÉRISTIQUES DES PRODUITS
Utilisation Caractéristiques SpécificationFluides et lubrifiants
d'origineIntervalle de vidange
Lubrifiant pour moteurs
à essence (version 1.4
16V)SAE 5W-40ACEA C39.55535-S2SELENIA K P.E.
Contractual Technical
Reference N° F603.C07Selon le Plan d'entretien
programmé
Lubrifiant pour moteurs
Diesel avec AdBlue®
(URÉE)
(*)SAE 0W-20ACEA C59.55535-DM1SELENIA ECO2
Contractual Technical
Reference N° F049.C18Selon le Plan d'entretien
programmé
Lubrifiant pour moteurs
Diesel avec AdBlue®
(URÉE)
(**)SAE 0W-20ACEA C29.55535–DSXSELENIA WR
FORWARD
Contractual Technical
Reference N° F013.K15Selon le Plan d'entretien
programmé
(*) Versions 1.3 Multijet 16V
(**) Versions 1.6 Multijet 16V
En cas d'indisponibilité de lubrifiants conformes à la spécification voulue, il est possible d'utiliser, pour effectuer des appoints,
des produits respectant les caractéristiques indiquées ; dans ce cas, les performances optimales du moteur ne seront pas
garanties.
ATTENTION
73)L’utilisation de produits ayant des caractéristiques différentes de celles susmentionnées pourrait causer des dommages au moteur, non
couverts par la garantie.
210
DONNÉES TECHNIQUES

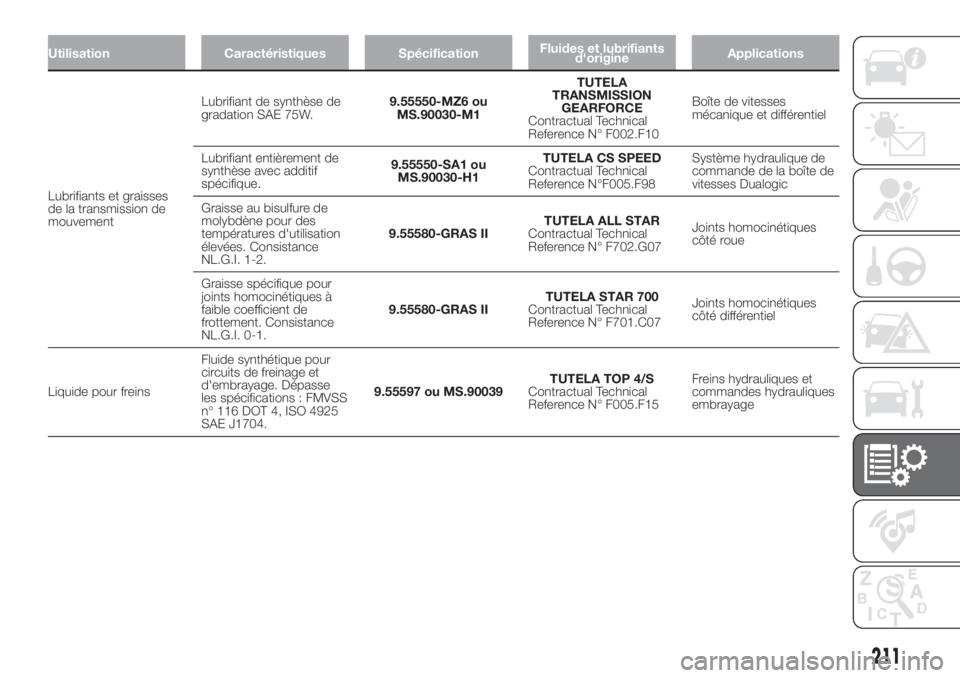

Utilisation Caractéristiques SpécificationFluides et lubrifiants
d'origineApplications
Lubrifiants et graisses
de la transmission de
mouvementLubrifiant de synthèse de
gradation SAE 75W.9.55550-MZ6 ou
MS.90030-M1TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10Boîte de vitesses
mécanique et différentiel
Lubrifiant entièrement de
synthèse avec additif
spécifique.9.55550-SA1 ou
MS.90030-H1TUTELA CS SPEED
Contractual Technical
Reference N°F005.F98Système hydraulique de
commande de la boîte de
vitesses Dualogic
Graisse au bisulfure de
molybdène pour des
températures d'utilisation
élevées. Consistance
NL.G.I. 1-2.9.55580-GRAS IITUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Joints homocinétiques
côté roue
Graisse spécifique pour
joints homocinétiques à
faible coefficient de
frottement. Consistance
NL.G.I. 0-1.9.55580-GRAS IITUTELA STAR 700
Contractual Technical
Reference N° F701.C07Joints homocinétiques
côté différentiel
Liquide pour freinsFluide synthétique pour
circuits de freinage et
d'embrayage. Dépasse
les spécifications : FMVSS
n° 116 DOT 4, ISO 4925
SAE J1704.9.55597 ou MS.90039TUTELA TOP 4/S
Contractual Technical
Reference N° F005.F15Freins hydrauliques et
commandes hydrauliques
embrayage
211

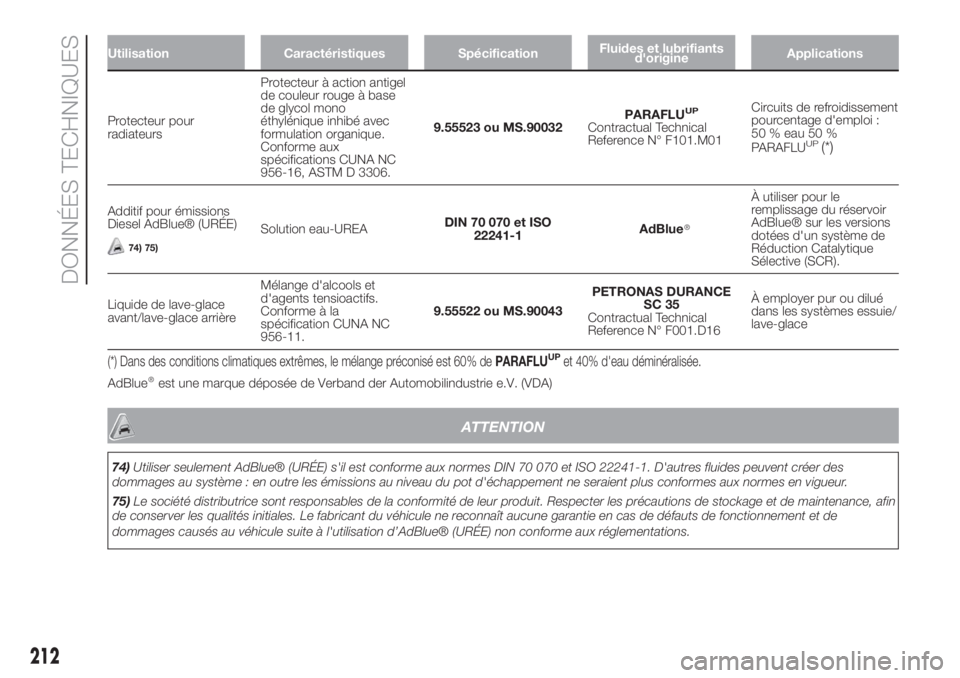

Utilisation Caractéristiques SpécificationFluides et lubrifiants
d'origineApplications
Protecteur pour
radiateursProtecteur à action antigel
de couleur rouge à base
de glycol mono
éthylénique inhibé avec
formulation organique.
Conforme aux
spécifications CUNA NC
956-16, ASTM D 3306.9.55523 ou MS.90032PARAFLUUP
Contractual Technical
Reference N° F101.M01Circuits de refroidissement
pourcentage d'emploi :
50 % eau 50 %
PARAFLUUP(*)
Additif pour émissions
Diesel AdBlue® (URÉE)
74) 75)
Solution eau-UREADIN 70 070 et ISO
22241-1AdBlueÀ utiliser pour le
remplissage du réservoir
AdBlue® sur les versions
dotées d'un système de
Réduction Catalytique
Sélective (SCR).
Liquide de lave-glace
avant/lave-glace arrièreMélange d'alcools et
d'agents tensioactifs.
Conforme à la
spécification CUNA NC
956-11.9.55522 ou MS.90043PETRONAS DURANCE
SC 35
Contractual Technical
Reference N° F001.D16À employer pur ou dilué
dans les systèmes essuie/
lave-glace
(*) Dans des conditions climatiques extrêmes, le mélange préconisé est 60% dePARAFLUUPet 40% d'eau déminéralisée.
ATTENTION
74)Utiliser seulement AdBlue® (URÉE) s'il est conforme aux normes DIN 70 070 et ISO 22241-1. D'autres fluides peuvent créer des
dommages au système : en outre les émissions au niveau du pot d'échappement ne seraient plus conformes aux normes en vigueur.
75)Le société distributrice sont responsables de la conformité de leur produit. Respecter les précautions de stockage et de maintenance, afin
de conserver les qualités initiales. Le fabricant du véhicule ne reconnaît aucune garantie en cas de défauts de fonctionnement et de
dommages causés au véhicule suite à l'utilisation d’AdBlue® (URÉE) non conforme aux réglementations.
212
DONNÉES TECHNIQUES
AdBlue®est une marque déposée de Verband der Automobilindustrie e.V. (VDA)
®

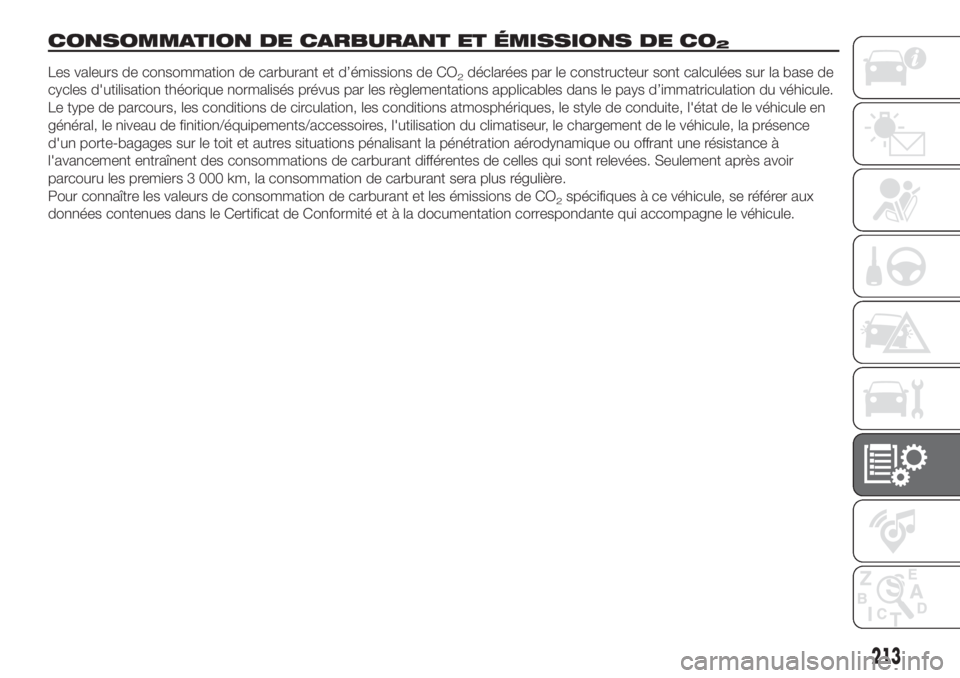

CONSOMMATION DE CARBURANT ET ÉMISSIONS DE CO2
Les valeurs de consommation de carburant et d’émissions de CO2déclarées par le constructeur sont calculées sur la base de
cycles d'utilisation théorique normalisés prévus par les règlementations applicables dans le pays d’immatriculation du véhicule.
Le type de parcours, les conditions de circulation, les conditions atmosphériques, le style de conduite, l'état de le véhicule en
général, le niveau de finition/équipements/accessoires, l'utilisation du climatiseur, le chargement de le véhicule, la présence
d'un porte-bagages sur le toit et autres situations pénalisant la pénétration aérodynamique ou offrant une résistance à
l'avancement entraînent des consommations de carburant différentes de celles qui sont relevées. Seulement après avoir
parcouru les premiers 3 000 km, la consommation de carburant sera plus régulière.
Pour connaître les valeurs de consommation de carburant et les émissions de CO
2spécifiques à ce véhicule, se référer aux
données contenues dans le Certificat de Conformité et à la documentation correspondante qui accompagne le véhicule.
213

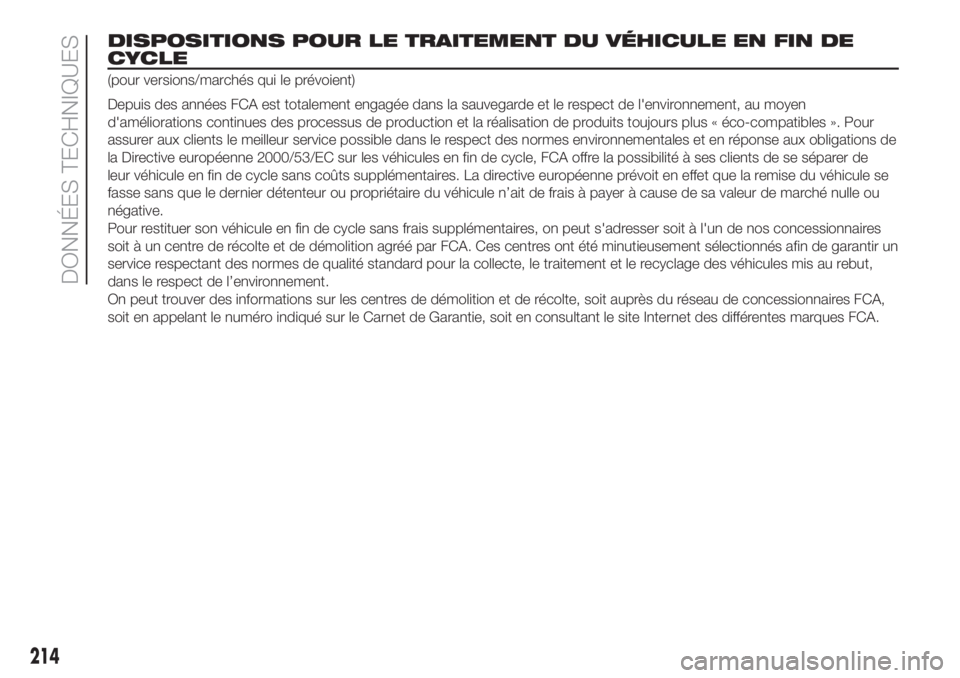

DISPOSITIONS POUR LE TRAITEMENT DU VÉHICULE EN FIN DE
CYCLE
(pour versions/marchés qui le prévoient)
Depuis des années FCA est totalement engagée dans la sauvegarde et le respect de l'environnement, au moyen
d'améliorations continues des processus de production et la réalisation de produits toujours plus « éco-compatibles ». Pour
assurer aux clients le meilleur service possible dans le respect des normes environnementales et en réponse aux obligations de
la Directive européenne 2000/53/EC sur les véhicules en fin de cycle, FCA offre la possibilité à ses clients de se séparer de
leur véhicule en fin de cycle sans coûts supplémentaires. La directive européenne prévoit en effet que la remise du véhicule se
fasse sans que le dernier détenteur ou propriétaire du véhicule n’ait de frais à payer à cause de sa valeur de marché nulle ou
négative.
Pour restituer son véhicule en fin de cycle sans frais supplémentaires, on peut s'adresser soit à l'un de nos concessionnaires
soit à un centre de récolte et de démolition agréé par FCA. Ces centres ont été minutieusement sélectionnés afin de garantir un
service respectant des normes de qualité standard pour la collecte, le traitement et le recyclage des véhicules mis au rebut,
dans le respect de l’environnement.
On peut trouver des informations sur les centres de démolition et de récolte, soit auprès du réseau de concessionnaires FCA,
soit en appelant le numéro indiqué sur le Carnet de Garantie, soit en consultant le site Internet des différentes marques FCA.
214
DONNÉES TECHNIQUES

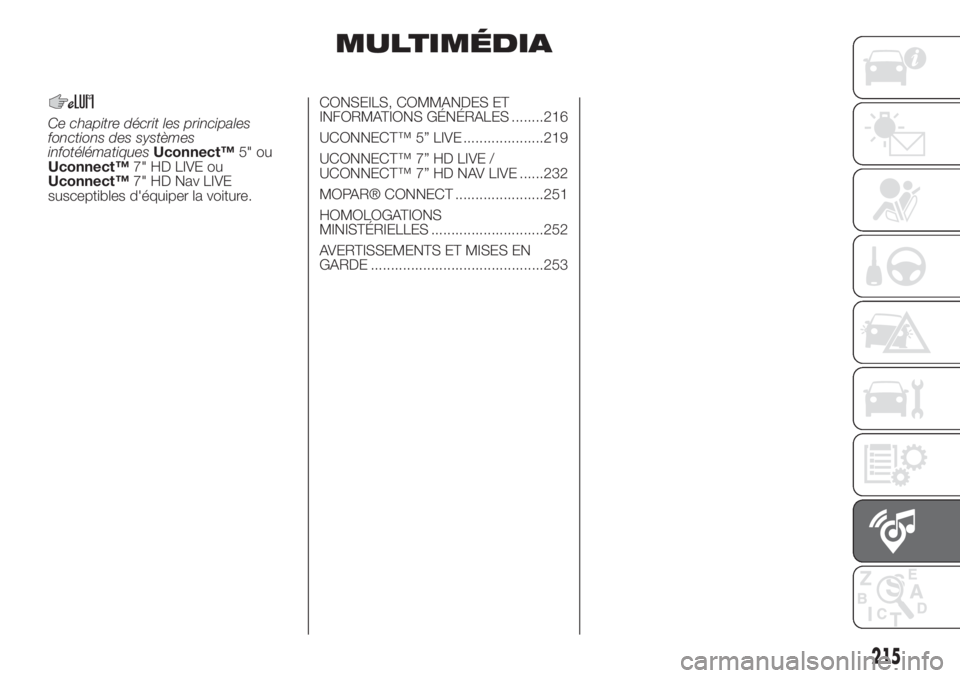

MULTIMÉDIA
Ce chapitre décrit les principales
fonctions des systèmes
infotélématiquesUconnect™5" ou
Uconnect™7" HD LIVE ou
Uconnect™7" HD Nav LIVE
susceptibles d'équiper la voiture.CONSEILS, COMMANDES ET
INFORMATIONS GÉNÉRALES ........216
UCONNECT™ 5” LIVE ....................219
UCONNECT™ 7” HD LIVE /
UCONNECT™ 7” HD NAV LIVE ......232
MOPAR® CONNECT ......................251
HOMOLOGATIONS
MINISTÉRIELLES ............................252
AVERTISSEMENTS ET MISES EN
GARDE ...........................................253
215

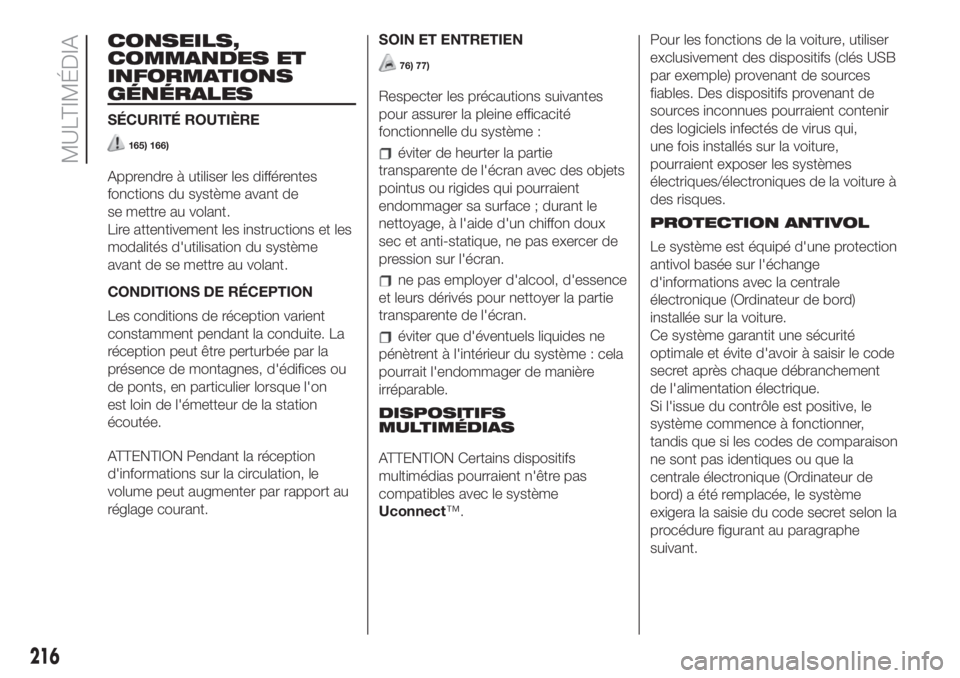

CONSEILS,
COMMANDES ET
INFORMATIONS
GÉNÉRALES
SÉCURITÉ ROUTIÈRE
165) 166)
Apprendre à utiliser les différentes
fonctions du système avant de
se mettre au volant.
Lire attentivement les instructions et les
modalités d'utilisation du système
avant de se mettre au volant.
CONDITIONS DE RÉCEPTION
Les conditions de réception varient
constamment pendant la conduite. La
réception peut être perturbée par la
présence de montagnes, d'édifices ou
de ponts, en particulier lorsque l'on
est loin de l'émetteur de la station
écoutée.
ATTENTION Pendant la réception
d'informations sur la circulation, le
volume peut augmenter par rapport au
réglage courant.SOIN ET ENTRETIEN
76) 77)
Respecter les précautions suivantes
pour assurer la pleine efficacité
fonctionnelle du système :
éviter de heurter la partie
transparente de l'écran avec des objets
pointus ou rigides qui pourraient
endommager sa surface ; durant le
nettoyage, à l'aide d'un chiffon doux
sec et anti-statique, ne pas exercer de
pression sur l'écran.
ne pas employer d'alcool, d'essence
et leurs dérivés pour nettoyer la partie
transparente de l'écran.
éviter que d'éventuels liquides ne
pénètrent à l'intérieur du système : cela
pourrait l'endommager de manière
irréparable.
DISPOSITIFS
MULTIMÉDIAS
ATTENTION Certains dispositifs
multimédias pourraient n'être pas
compatibles avec le système
Uconnect™.Pour les fonctions de la voiture, utiliser
exclusivement des dispositifs (clés USB
par exemple) provenant de sources
fiables. Des dispositifs provenant de
sources inconnues pourraient contenir
des logiciels infectés de virus qui,
une fois installés sur la voiture,
pourraient exposer les systèmes
électriques/électroniques de la voiture à
des risques.
PROTECTION ANTIVOL
Le système est équipé d'une protection
antivol basée sur l'échange
d'informations avec la centrale
électronique (Ordinateur de bord)
installée sur la voiture.
Ce système garantit une sécurité
optimale et évite d'avoir à saisir le code
secret après chaque débranchement
de l'alimentation électrique.
Si l'issue du contrôle est positive, le
système commence à fonctionner,
tandis que si les codes de comparaison
ne sont pas identiques ou que la
centrale électronique (Ordinateur de
bord) a été remplacée, le système
exigera la saisie du code secret selon la
procédure figurant au paragraphe
suivant.
216
MULTIMÉDIA

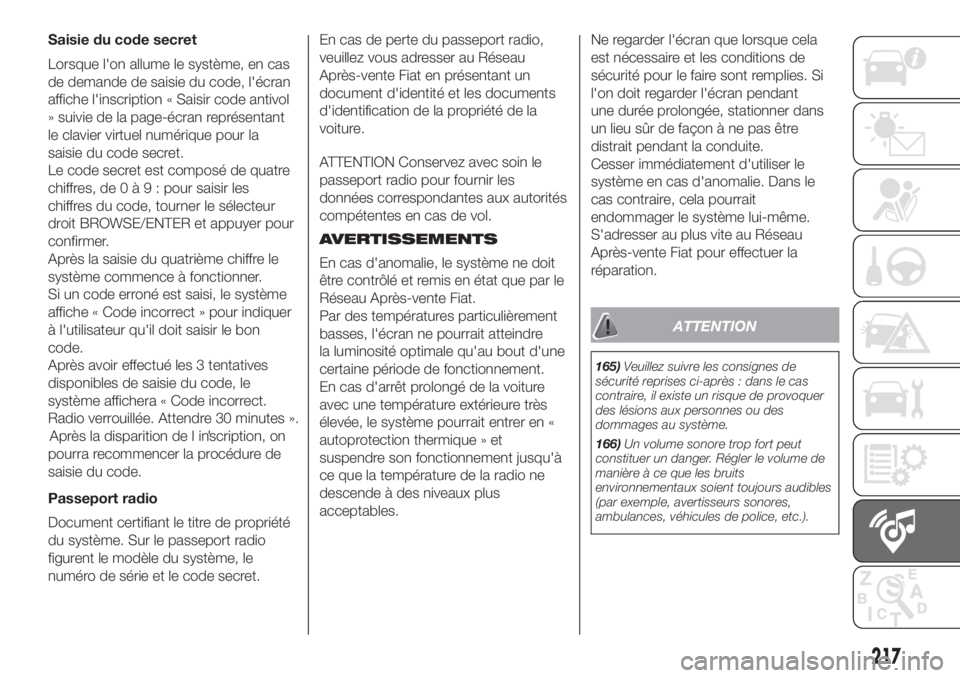

Saisie du code secret
Lorsque l'on allume le système, en cas
de demande de saisie du code, l'écran
affiche l'inscription « Saisir code antivol
» suivie de la page-écran représentant
le clavier virtuel numérique pour la
saisie du code secret.
Le code secret est composé de quatre
chiffres, de0à9:pour saisir les
chiffres du code, tourner le sélecteur
droit BROWSE/ENTER et appuyer pour
confirmer.
Après la saisie du quatrième chiffre le
système commence à fonctionner.
Si un code erroné est saisi, le système
affiche « Code incorrect » pour indiquer
à l'utilisateur qu'il doit saisir le bon
code.
Après avoir effectué les 3 tentatives
disponibles de saisie du code, le
système affichera « Code incorrect.
Radio verrouillée. Attendre 30 minutes».
Après la disparition de l in'scription, on
pourra recommencer la procédure de
saisie du code.
Passeport radio
Document certifiant le titre de propriété
du système. Sur le passeport radio
figurent le modèle du système, le
numéro de série et le code secret.En cas de perte du passeport radio,
veuillez vous adresser au Réseau
Après-vente Fiat en présentant un
document d'identité et les documents
d'identification de la propriété de la
voiture.
ATTENTION Conservez avec soin le
passeport radio pour fournir les
données correspondantes aux autorités
compétentes en cas de vol.
AVERTISSEMENTS
En cas d'anomalie, le système ne doit
être contrôlé et remis en état que par le
Réseau Après-vente Fiat.
Par des températures particulièrement
basses, l'écran ne pourrait atteindre
la luminosité optimale qu'au bout d'une
certaine période de fonctionnement.
En cas d'arrêt prolongé de la voiture
avec une température extérieure très
élevée, le système pourrait entrer en «
autoprotection thermique » et
suspendre son fonctionnement jusqu'à
ce que la température de la radio ne
descende à des niveaux plus
acceptables.Ne regarder l'écran que lorsque cela
est nécessaire et les conditions de
sécurité pour le faire sont remplies. Si
l'on doit regarder l'écran pendant
une durée prolongée, stationner dans
un lieu sûr de façon à ne pas être
distrait pendant la conduite.
Cesser immédiatement d'utiliser le
système en cas d'anomalie. Dans le
cas contraire, cela pourrait
endommager le système lui-même.
S'adresser au plus vite au Réseau
Après-vente Fiat pour effectuer la
réparation.
ATTENTION
165)Veuillez suivre les consignes de
sécurité reprises ci-après : dans le cas
contraire, il existe un risque de provoquer
des lésions aux personnes ou des
dommages au système.
166)Un volume sonore trop fort peut
constituer un danger. Régler le volume de
manière à ce que les bruits
environnementaux soient toujours audibles
(par exemple, avertisseurs sonores,
ambulances, véhicules de police, etc.).
217

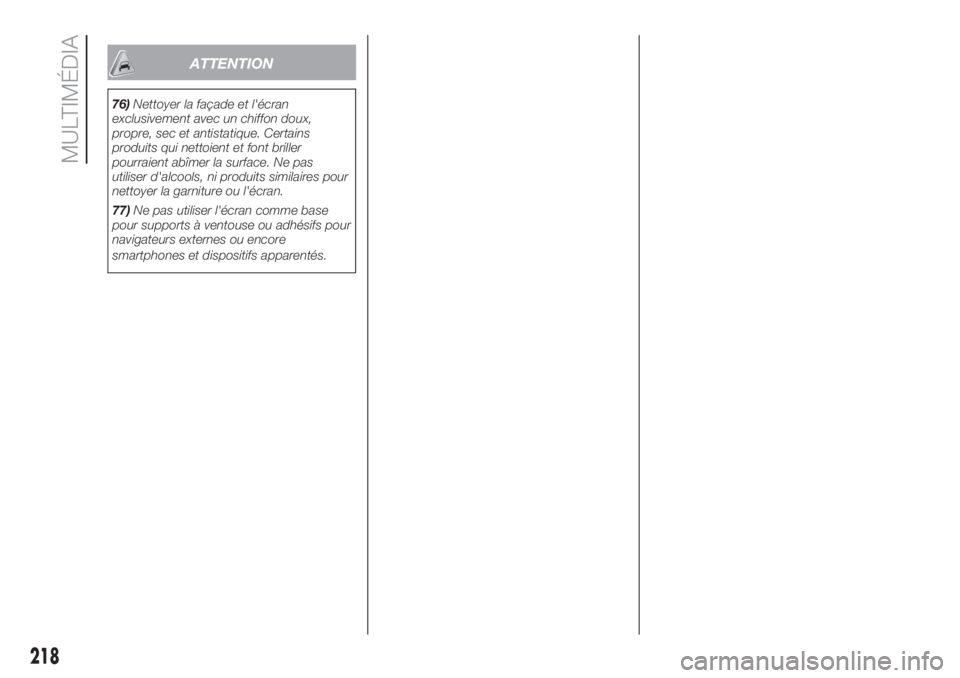

ATTENTION
76)Nettoyer la façade et l'écran
exclusivement avec un chiffon doux,
propre, sec et antistatique. Certains
produits qui nettoient et font briller
pourraient abîmer la surface. Ne pas
utiliser d'alcools, ni produits similaires pour
nettoyer la garniture ou l'écran.
77)Ne pas utiliser l'écran comme base
pour supports à ventouse ou adhésifs pour
navigateurs externes ou encore
smartphones et dispositifs apparentés.
218
MULTIMÉDIA
