keyless FIAT 500X 2017 Instrukcja obsługi (in Polish)

OSTRZEŻENIE! Wszelkie modyfikacje lub zmiany w samochodzie mogą poważnie wpłynąć na jego przydatność do warunków
drogowych i spowodować wypadek skutkujący poważnymi obrażeniami ciała lub śmiercią pasażerów.
OSTRZEŻENIE Używanie tego typu urządzeń w samochodzie (bez anteny zewnętrznej), może spowodować, poza
potencjalnym zagrożeniem dla zdrowia pasażerów, niewłaściwe funkcjonowanie systemów elektronicznych znajdujących się w
samochodzie. Ponadto zagraża bezpieczeństwu samochodu.
OSTRZEŻENIE Jeśli wewnątrz samochodu i/lub w pobliżu kluczyka elektronicznego znajdują się takie urządzenia, jak telefony
komórkowe/przenośne komputery/smartfony/tablety, może mieć miejsce ograniczenie działania systemu Keyless Entry/Keyless
Go.
MODYFIKACJE/ZMIANY W SAMOCHODZIE

KLUCZYKI
KLUCZYK Z PILOTEM
1)
1)
Metalowa wkładka A rys. 3 kluczyka
uruchamia:
❒wyłącznik zapłonu;
❒zamek drzwi kierowcy.
Aby otworzyć/zamknąć wkładkę
metalową, należy nacisnąć przycisk B.
1)
KLUCZYK
ELEKTRONICZNY
(wersje z systemem „Keyless Go”)
W wersjach wyposażonych w system
„Keyless Go” samochód wyposażony
jest w kluczyk elektroniczny A rys.
4, dostarczany w dwóch
egzemplarzach.
Blokowanie drzwi i bagażnika
Naciśnięcie krótkie przyciskulub
„FIAT”: zablokowanie drzwi, pokrywy
bagażnika, zgaśnięcie lampy sufitowej i
pojedyncze mignięcie kierunkowskazów
(zależnie od wyposażenia).
Nacisnąć szybko dwukrotnie przycisk
, aby otworzyć z odległości
pokrywę bagażnika (zależnie od
wyposażenia).
Otwarcie bagażnika sygnalizowane jest
podwójnym mignięciem
kierunkowskazów.
Zaświecanie świateł (tylko w
przypadku kluczyka z pilotem)
Naciśnięcie przyciskupowoduje
włączenie zdalne na maksymalnie
90 sekund świateł pozycyjnych i świateł
mijania.Po ponownym naciśnięciu przycisku
gasną włączone wcześniej światła
(jeśli była już aktywna funkcja świateł
postojowych, nadal będzie). Jeśli po
upływie 90 sekund zostanie naciśnięty
przycisk
, światła mijania i światła
pozycyjne pozostaną zaświecone przez
kolejne 30 sekund.
ZAMAWIANIE
DODATKOWYCH
KLUCZYKÓW
W razie konieczności zamówienia
nowego kluczyka z pilotem lub nowego
kluczyka elektronicznego, należy
zwrócić się do ASO marki Fiat,
przynosząc ze sobą dokument
tożsamości i dokumenty
potwierdzające posiadanie samochodu.
UWAGA
1)Przycisk B należy naciskać tylko
wówczas, gdy kluczyk znajduje się w
pewnej odległości od ciała, a w
szczególności od oczu i od przedmiotów
mogących ulec zniszczeniu (np. ubranie).
Nie należy pozostawiać kluczyka bez
nadzoru, aby uniknąć sytuacji, w której
ktokolwiek, a szczególnie dzieci, mógłby
bawić się nim i nacisnąć niespodziewanie
przycisk.
3F1B0007C
4F1B0008C
11

UWAGA
1)Mocne uderzenia mogą uszkodzić
elementy elektroniczne znajdujące się w
kluczyku. Dla zapewnienia skuteczności
urządzeń elektronicznych wewnątrz
kluczyka nie należy wystawiać go na
działanie promieni słonecznych.
UWAGA
1)Rozładowane baterie mogą być
szkodliwe dla środowiska, jeśli nie są
właściwie utylizowane; dlatego powinny
być gromadzone w odpowiednich
pojemnikach zgodnie z obowiązującymi
przepisami, bądź też można je dostarczyć
do ASO marki Fiat, która zajmuje się ich
złomowaniem.
WYŁĄCZNIK
ZAPŁONU
Wersje z kluczykiem mechanicznym
Kluczyk można przekręcić w trzy różne
położenia rys. 5:
❒STOP: silnik wyłączony, kluczyk
można wyjąć, kierownica zablokowana
(gdy kluczyk jest wyjęty). Niektóre
urządzenia elektryczne (np. zamek
centralny drzwi, alarm itp.), mogą
jednak być aktywne;
❒MAR: położenie gotowości do jazdy.
Wszystkie urządzenia elektryczne są
aktywne;
❒AVV: uruchamianie silnika.
2) 3)
Wersje z kluczykiem
elektronicznym (system Keyless
Go)
Aby uaktywnić wyłącznik zapłonu rys.
6, konieczne jest, by kluczyk
elektroniczny znajdował się wewnątrz
samochodu.
Wyłącznik zapłonu uaktywnia się
również wtedy, gdy kluczyk
elektroniczny znajduje się wewnątrz
bagażnika lub na półce tylnej.
Wyłącznik zapłonu może przyjąć
następujące położenia:
❒STOP: silnik wyłączony, kierownica
zablokowana. Niektóre urządzenia
elektryczne (np. zamek centralny drzwi,
alarm itp.), mogą jednak być aktywne;
5F1B0013C
6F1B0014C
12
POZNAWANIE SAMOCHODU

6)Przed opuszczeniem samochodu należy
włączyć ZAWSZE hamulec postojowy,
skręcić kołami, włączyć pierwszy bieg na
drodze „pod górę” lub wsteczny na drodze
„z góry”, w wersjach z automatyczną
skrzynią biegów ustawić dźwignię zmiany
biegów w położeniu P (Parking), a
następnie ustawić wyłącznik zapłonu w
położeniu STOP. W razie pozostawiania
samochodu na drodze o dużym stopniu
nachylenia należy przed kołami ustawić
kliny lub kamienie. W momencie
opuszczania samochodu należy
zablokować zawsze wszystkie drzwi,
naciskając specjalny przycisk na klamce
(patrz opis pod pozycją „Keyless Entry” w
sekcji „Drzwi”).
7)W przypadku wersji wyposażonych w
Full Keyless System nie należy pozostawiać
kluczyka elektronicznego wewnątrz lub w
pobliżu samochodu ani w miejscu, do
którego dostęp mają dzieci. Nie należy
pozostawiać samochodu z wyłącznikiem
zapłonu w położeniu MAR. Dziecko
mogłoby uruchomić elektryczne podnośniki
szyb, inne elementy sterowania lub wręcz
uruchomić samochód.FIAT CODE
System Fiat Code zapobiega
nieupoważnionemu użyciu pojazdu
poprzez uniemożliwienie włączenia
silnika.
System ten nie wymaga uzbrojenia ani
aktywacji. Jego działanie jest
automatyczne, niezależnie od tego, czy
samochód jest zablokowany czy nie.
Po ustawieniu wyłącznika zapłonu
w położeniu MAR system Fiat Cod
identyfikuje kod nadawany przez
kluczyk. Jeśli kod ten zostaje
rozpoznany jako właściwy, system Fiat
Cod upoważnia wówczas do
uruchomienia silnika.
Po ustawieniu wyłącznika zapłonu w
położeniu STOP system Fiat Cod
wyłącza centralkę, która kontroluje
silnik, uniemożliwiając tym samym
uruchomienie go.
W celu zapoznania się z prawidłowymi
procedurami uruchamiania silnika
należy zapoznać się z opisem w sekcji
„Uruchamianie silnika”, w rozdziale
„Uruchamianie i jazda”.
NIEPRAWIDŁOWE DZIAŁANIE
Jeśli podczas uruchamiania
samochodu kod kluczyka nie zostanie
prawidłowo rozpoznany, w zestawie
wskaźników wyświetli się ikona
(patrz opis w sekcji „Lampki
sygnalizacyjne i komunikaty” w
rozdziale „Poznawanie zestawu
wskaźników”). Stan ten powoduje
zatrzymanie silnika po 2 sekundach. W
takiej sytuacji należy ustawić wyłącznik
zapłonu w położeniu STOP i ponownie
w MAR; jeśli blokada jest nadal
włączona, należy spróbować ponownie
innym kluczykiem z wyposażenia.
Jeżeli i to nie spowoduje uruchomienia
silnika, należy zwrócić się do ASO
marki Fiat.
Jeżeli ikona
wyświetla się podczas
jazdy, oznacza to, że system
przeprowadza autodiagnostykę (na
przykład z powodu spadku napięcia).
Jeśli ikona wyświetlana jest nadal,
należy zwrócić się do ASO marki Fiat.
14
POZNAWANIE SAMOCHODU

ALARM
Interwencja alarmu powoduje
uruchomienie sygnalizatora
dźwiękowego i kierunkowskazów.
OSTRZEŻENIE Alarm jest
dostosowywany podczas produkcji do
odpowiednich norm w różnych krajach,
w których sprzedawane są pojazdy
marki.
WŁĄCZANIE ALARMU(zależnie od wyposażenia)
Gdy zamknięte są drzwi i pokrywy, a
wyłącznik zapłonu ustawiony jest w
położeniu STOP, należy skierować
kluczyk z pilotem (lub kluczyk
elektroniczny) w kierunku samochodu,
a następnie nacisnąć i zwolnić przycisk
„FIAT”.
W przypadku wersji z kluczykiem
elektronicznym alarm można włączyć
również poprzez naciśnięcie przycisku
blokady drzwi na zewnętrznej klamce
drzwi. W celu uzyskania dodatkowych
informacji należy zapoznać się z sekcją
dotyczącą Keyless Entry kilka stron
dalej.
System ten emituje sygnał (zależnie od
wyposażenia) zarówno typu wizualnego
jak i typu dźwiękowego oraz uaktywnia
blokadę drzwi.Gdy alarm jest włączony, w zestawie
wskaźników miga lampka
sygnalizacyjna A rys. 7.
Włączenie alarmu poprzedzone jest
fazą autodiagnostyczną: w przypadku
rozpoznania anomalii system ten
emituje dodatkowy sygnał dźwiękowy.
WYŁĄCZANIE ALARMU
OSTRZEŻENIE Przy zamykaniu zamka
centralnego za pomocą wkładki
metalowej kluczyka alarm nie włącza
się.
WYŁĄCZANIE CAŁKOWITE
ALARMU
Aby całkowicie wyłączyć alarm (np.
przed dłuższym okresem
nieużytkowania samochodu), należy
zamknąć drzwi, obracając wkładką
metalową kluczyka w zamku drzwi.
OSTRZEŻENIE W razie rozładowania
się baterii pilota zdalnego sterowania
lub w przypadku usterki systemu,
aby wyłączyć system alarmowy, należy
ustawić wyłącznik zapłonu w położeniu
MAR.
7F1B0015C
15

DRZWI
BLOKOWANIE/
ODBLOKOWYWANIE
DRZWI OD WEWNĄTRZ
Blokowanie/odblokowywanie
centralne
Jeśli wszystkie drzwi są prawidłowo
zamknięte, zostaną zablokowane
automatycznie po przekroczeniu
prędkości 20 km/h (funkcja
„Autoclose”). Funkcję tę można również
wyłączyć za pośrednictwem menu w
zestawie wskaźników.
Aby zablokować drzwi, należy nacisnąć
przycisk
na panelu przednich drzwi
rys. 8.
Aby odblokować drzwi, należy nacisnąć
przycisk
.
Blokowanie/odblokowywanie
ręczne
Drzwi można również zablokować/
odblokować poprzez obrócenie
mechanizmem A rys. 9 wbudowanym
w klamki wewnętrzne przednich drzwi.
Użycie tego samego mechanizmu w
drzwiach tylnych powoduje
zablokowanie wyłącznie danych drzwi.
Pozycja 1: drzwi odblokowane
Pozycja 2
: drzwi zablokowane
Użycie klamki w drzwiach przednich
powoduje odblokowanie wszystkich
drzwi oraz pokrywy bagażnika.
BLOKOWANIE/
ODBLOKOWYWANIE
DRZWI Z ZEWNĄTRZ
Blokowanie drzwi z zewnątrz
Gdy drzwi są zamknięte, należy
nacisnąć przycisk
„FIAT” w kluczyku
lub włożyć wkładkę metalową kluczyka
do zamka drzwi po stronie kierowcy i
przekręcić ją.
2)
Odblokowywanie drzwi z zewnątrz
Należy nacisnąć przyciskw kluczyku
lub włożyć wkładkę metalową kluczyka
do zamka drzwi po stronie kierowcy i
przekręcić ją.
KEYLESS ENTRY(zależnie od wyposażenia)
3)
System Keyless Entry potrafi
rozpoznawać, czy kluczyk elektroniczny
znajduje się w pobliżu drzwi lub
pokrywy bagażnika.
System ten umożliwia odblokowywanie/
blokowanie drzwi (lub pokrywy
bagażnika) bez konieczności naciskania
żadnego przycisku w kluczyku
elektronicznym.
8F1B0024C
9F1B0017C
16
POZNAWANIE SAMOCHODU

❒OK: nacisnąć ten przycisk, aby
wejść/wybrać ekrany informacji lub
podmenu danej pozycji z Menu
głównego. Trzymać wciśnięty ten
przycisk przez 1 sekundę, aby
ponownie ustawić wyświetlane/
wybrane funkcje.
MENU GŁÓWNE
Menu składa się z następujących
pozycji:
❒TRIP
❒MOOD SELECTOR / GSI
❒INFO POJAZDU
❒DRIVER ASSIST
❒AUDIO
❒TELEFON
❒NAWIGACJA
❒KOMUNIKATY
❒KONFIG. POJAZDU
Konf. Pojazdu (Zmiana ustawień
samochodu)
Ta pozycja Menu umożliwia
wprowadzenie zmian w ustawieniach
następujących pozycji:
❒„Display”;
❒„Jedn. Pomiaru”;
❒„Godzina & data”;
❒„Bezpieczeństwo”
❒„Bezpieczeń./Pomoc”;
❒„Światła”;❒„Drzwi i blokada drzwi”.
Display
W przypadku wybrania pozycji
„Display” (Wyświetlacz) można wejść
do ustawień/informacji dotyczących
następujących pozycji: „Język”, „Patrz
telefon”, „Patrz nawigacja”,
„Resetowanie automatyczne Trip B”,
„Powtórzenie Mood Selector”.
„Jedn. Pomiaru”
W przypadku wybrania pozycji „Jedn.
Pomiaru” można wybrać jednostkę
miary spośród następujących opcji:
„Imperialny”, „Metryczny”,
„Personalizowany”.
„Godzina & data”
W przypadku wybrania pozycji
„Godzina & data” można wprowadzić
następujące ustawienia: „Regulacja
godz.”, „Format godzin”, „Regulacja
daty”.
„Bezpieczeństwo”
W przypadku wybrania pozycji
„Bezpieczeństwo” można wybrać
następujące ustawienia: „Passenger
AIRBAG”, „Sygnał prędkości”, „Sygnał
pasów bez.”, „Hill Hold Control”.Ustawienie „Passenger AIRBAG”
umożliwia włączenie/wyłączenie
poduszki powietrznej po stronie
pasażera:
❒ochrona pasażera aktywna: dioda
ONna desce rozdzielczej świeci
światłem stałym.
❒ochrona pasażera nieaktywna:
dioda
OFFna desce rozdzielczej
świeci światłem stałym.
„Bezpieczeń./Pomoc”
Jeśli chodzi o możliwe regulacje, należy
zapoznać się z opisem w sekcji
Uconnect™w odpowiednim rozdziale.
„Światła”
W przypadku wybrania pozycji „Światła”
można wybrać następujące ustawienia:
„Oświetl. wewn.”, „Czujnik reflektorów”,
„Follow me”, „Reflekt. przy otwi.”,
„Auto. świat. drog.”, „Światła dzienne”,
„Światła cornering”.
„Drzwi i blokada drzwi”
W przypadku wybrania pozycji „Drzwi i
blokada drzwi” można wybrać
następujące ustawienia: „Autoclose”,
„Odblokow. drzwi wyjś.”, „Światła przy
zamyk.”, „Klakson zamykania”,
„Klakson zdalnie włącz.”, „Zdalne odbl.
drzwi”, „Odblokowanie drzwi” (wersje
z Keyless Entry), „Keyless Entry”.
52
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

Symbol Co oznacza
AWARIA CZUJNIKA ZMIERZCHU
Symbol ten zaświeca się (wraz ze specjalnym komunikatem) w przypadku awarii czujnika zmierzchu.
Należy zwrócić się możliwie jak najszybciej do ASO marki Fiat.
AWARIA CZUJNIKA DESZCZU
Symbol ten zaświeca się w razie awarii czujnika deszczu. Należy zwrócić się możliwie jak najszybciej do
ASO marki Fiat.
AWARIA SYSTEMU START&STOP
Symbol ten zaświeca się, aby zasygnalizować awarię systemu Start&Stop. Na wyświetlaczu pojawia się
specjalny komunikat. Należy zwrócić się możliwie jak najszybciej do ASO marki Fiat.
AWARIA SYSTEMU KEYLESS GO
Symbol ten zaświeca się w przypadku awarii systemu Keyless Go. Należy zwrócić się możliwie jak
najszybciej do ASO marki Fiat.
68
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

URUCHAMIANIE
SILNIKA
Przed uruchomieniem samochodu
należy wyregulować siedzenie, lusterko
wsteczne wewnętrzne i lusterka
zewnętrzne oraz prawidłowo zapiąć
pas bezpieczeństwa.
W celu uruchomienia silnika nie należy
nigdy naciskać na pedał
przyspieszenia.
W razie potrzeby na wyświetlaczu
mogą pojawiać się komunikaty
wskazujące procedurę uruchamiania
samochodu.
PROCEDURA
URUCHAMIANIA SILNIKA
105) 106) 107) 108)
31) 32) 33) 34)
Wersje z manualną skrzynią biegów
Należy wykonać, co następuje:
❒włączyć elektryczny hamulec
postojowy i ustawić dźwignię zmiany
biegów w położeniu luzu;
❒ustawić wyłącznik zapłonu w
położeniu MAR. W wersjach Diesel w
zestawie wskaźników zaświeca się
lampka sygnalizacyjna
: poczekać
na zgaśnięcie lampki sygnalizacyjnej;
❒wcisnąć do oporu pedał sprzęgła,
bez naciskania pedału przyspieszenia;❒ustawić wyłącznik zapłonu w
położeniu AVV i zwolnić go, gdy tylko
silnik zostanie uruchomiony;
❒jeśli silnik nie uruchomi się w ciągu
10 sekund, ustawić wyłącznik zapłonu
w położeniu STOP i poczekać 10-15
sekund przed powtórzeniem manewru
uruchamiania.
❒gdyby problem nadal miał miejsce
mimo powtórzenia manewru, należy
zwrócić się do ASO marki Fiat.
Wersje z automatyczną skrzynią
biegów
Należy wykonać, co następuje:
❒włączyć elektryczny hamulec
postojowy i ustawić dźwignię zmiany
biegów w położeniu P (Parking) lub
N (Luz);
❒wcisnąć do oporu pedał hamulca,
bez naciskania pedału przyspieszenia;
❒ustawić wyłącznik zapłonu w
położeniu AVV;
❒jeśli silnik nie uruchomi się, ustawić
wyłącznik zapłonu w położeniu STOP
i poczekać 10-15 sekund przed
powtórzeniem manewru uruchamiania;
❒gdyby problem nadal miał miejsce
mimo powtórzenia manewru, należy
zwrócić się do ASO marki Fiat.
BRAK URUCHOMIENIA
SILNIKA
Uruchamianie silnika w przypadku
rozładowanej lub wyczerpującej się
baterii w kluczyku elektronicznym
(Keyless Go)
Brak reakcji wyłącznika zapłonu na
naciskanie odnośnego przycisku może
oznaczać, że bateria w kluczyku
elektronicznym jest rozładowana lub
bliska wyczerpania się. System nie
rozpozna wówczas obecności kluczyka
elektronicznego w samochodzie i
wyświetli na ekranie specjalny
komunikat. Należy wówczas oprzeć
zaokrągloną końcówkę kluczyka
elektronicznego (po stronie przeciwnej
względem tej, z której znajduje się
wkładka metalowa kluczyka) o przycisk
wyłącznika zapłonu i wcisnąć przycisk
kluczykiem elektronicznym. W ten
sposób wyłącznik zapłonu zostanie
uaktywniony i możliwe będzie
uruchomienie silnika.
UWAGA
105)Nie należy usiłować włączać silnika
poprzez wlanie paliwa lub innego
łatwopalnego płynu do wlotu powietrza
przepustnicy: takie zachowanie może
spowodować uszkodzenia silnika oraz
obrażenia osób, które będą znajdowały się
wówczas w pobliżu niego.
122
URUCHOMIENIE I JAZDA

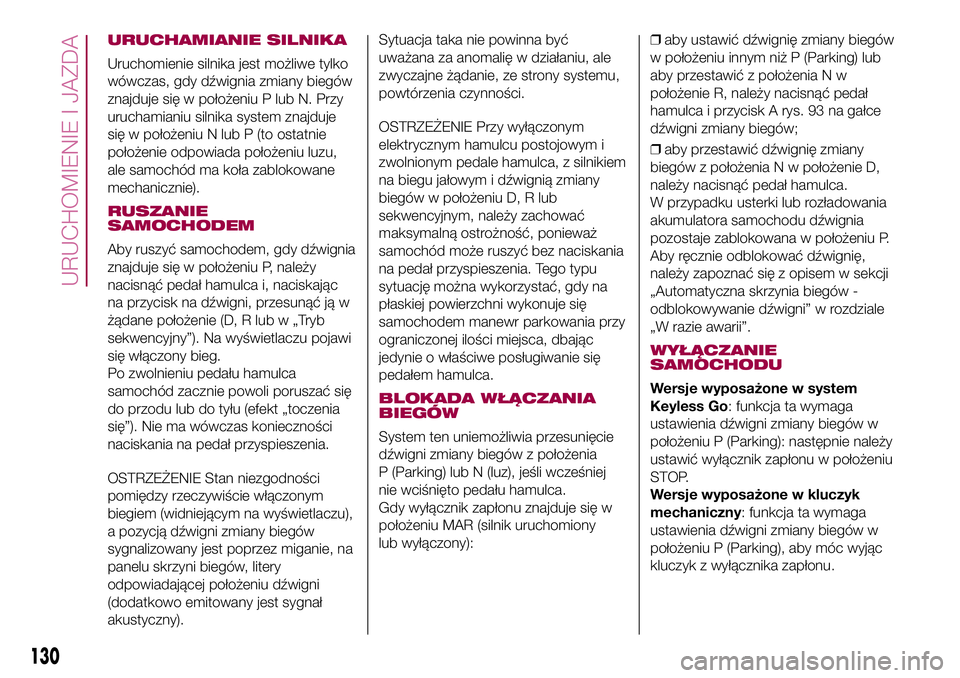

URUCHAMIANIE SILNIKA
Uruchomienie silnika jest możliwe tylko
wówczas, gdy dźwignia zmiany biegów
znajduje się w położeniu P lub N. Przy
uruchamianiu silnika system znajduje
się w położeniu N lub P (to ostatnie
położenie odpowiada położeniu luzu,
ale samochód ma koła zablokowane
mechanicznie).
RUSZANIE
SAMOCHODEM
Aby ruszyć samochodem, gdy dźwignia
znajduje się w położeniu P, należy
nacisnąć pedał hamulca i, naciskając
na przycisk na dźwigni, przesunąć ją w
żądane położenie (D, R lub w „Tryb
sekwencyjny”). Na wyświetlaczu pojawi
się włączony bieg.
Po zwolnieniu pedału hamulca
samochód zacznie powoli poruszać się
do przodu lub do tyłu (efekt „toczenia
się”). Nie ma wówczas konieczności
naciskania na pedał przyspieszenia.
OSTRZEŻENIE Stan niezgodności
pomiędzy rzeczywiście włączonym
biegiem (widniejącym na wyświetlaczu),
a pozycją dźwigni zmiany biegów
sygnalizowany jest poprzez miganie, na
panelu skrzyni biegów, litery
odpowiadającej położeniu dźwigni
(dodatkowo emitowany jest sygnał
akustyczny).Sytuacja taka nie powinna być
uważana za anomalię w działaniu, ale
zwyczajne żądanie, ze strony systemu,
powtórzenia czynności.
OSTRZEŻENIE Przy wyłączonym
elektrycznym hamulcu postojowym i
zwolnionym pedale hamulca, z silnikiem
na biegu jałowym i dźwignią zmiany
biegów w położeniu D, R lub
sekwencyjnym, należy zachować
maksymalną ostrożność, ponieważ
samochód może ruszyć bez naciskania
na pedał przyspieszenia. Tego typu
sytuację można wykorzystać, gdy na
płaskiej powierzchni wykonuje się
samochodem manewr parkowania przy
ograniczonej ilości miejsca, dbając
jedynie o właściwe posługiwanie się
pedałem hamulca.
BLOKADA WŁĄCZANIA
BIEGÓW
System ten uniemożliwia przesunięcie
dźwigni zmiany biegów z położenia
P (Parking) lub N (luz), jeśli wcześniej
nie wciśnięto pedału hamulca.
Gdy wyłącznik zapłonu znajduje się w
położeniu MAR (silnik uruchomiony
lub wyłączony):❒aby ustawić dźwignię zmiany biegów
w położeniu innym niż P (Parking) lub
aby przestawić z położenia N w
położenie R, należy nacisnąć pedał
hamulca i przycisk A rys. 93 na gałce
dźwigni zmiany biegów;
❒aby przestawić dźwignię zmiany
biegów z położenia N w położenie D,
należy nacisnąć pedał hamulca.
W przypadku usterki lub rozładowania
akumulatora samochodu dźwignia
pozostaje zablokowana w położeniu P.
Aby ręcznie odblokować dźwignię,
należy zapoznać się z opisem w sekcji
„Automatyczna skrzynia biegów -
odblokowywanie dźwigni” w rozdziale
„W razie awarii”.
WYŁĄCZANIE
SAMOCHODU
Wersje wyposażone w system
Keyless Go: funkcja ta wymaga
ustawienia dźwigni zmiany biegów w
położeniu P (Parking): następnie należy
ustawić wyłącznik zapłonu w położeniu
STOP.
Wersje wyposażone w kluczyk
mechaniczny: funkcja ta wymaga
ustawienia dźwigni zmiany biegów w
położeniu P (Parking), aby móc wyjąc
kluczyk z wyłącznika zapłonu.
130
URUCHOMIENIE I JAZDA
