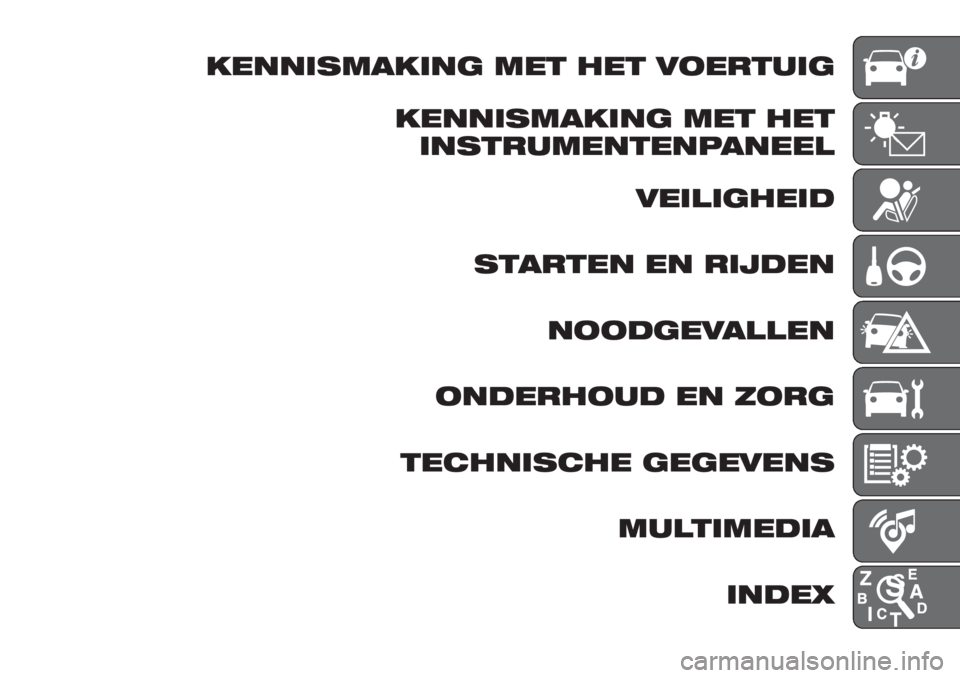

KENNISMAKING MET HET VOERTUIG
KENNISMAKING MET HET
INSTRUMENTENPANEEL
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN ZORG
TECHNISCHE GEGEVENS
MULTIMEDIA
INDEX

KENNISMAKING MET HET VOERTUIG
Grondige kennis van uw nieuwe
voertuig begint hier.
In dit boekje is op eenvoudige en
rechtstreekse wijze beschreven hoe uw
voertuig gemaakt is en hoe het werkt.
Daarom adviseren u het comfortabel
zittend in uw voertuig te lezen, dan kunt
u met eigen ogen onmiddellijk zien wat
hier beschreven is.DASHBOARD...............12
DE SLEUTELS...............13
STARTINRICHTING............14
FIAT CODE.................16
ALARM...................17
PORTIEREN................18
STOELEN..................22
HOOFDSTEUNEN............24
STUURWIEL................26
ACHTERUITKIJKSPIEGELS......26
BUITENVERLICHTING..........28
INTERIEURVERLICHTING.......32
RUITENWISSERS/
ACHTERRUITWISSER.........33
KLIMAATREGELING...........37
ELEKTRISCHE RUITBEDIENING . . .42
ELEKTRISCH SCHUIFDAK.......43
MOTORKAP................45
BAGAGERUIMTE.............46
VERSIE MET LPG-SYSTEEM.....49
11

DASHBOARD
1. Verstelbare luchtroosters aan de zijkant 2. Linker hendel: richtingaanwijzers, grootlicht, grootlichtsignaal, Lane change
functie 3. Instrumentenpaneel 4. Bedieningstoetsen op het stuurwiel: Cruise-Control, Speed Limiter 5. Rechter hendel:
ruitenwisser/-sproeier, achterruitwisser/-sproeier, instelling gevoeligheid regensensor 6.Uconnect™7. Start&Stop,
alarmknipperlichten, led status passagiersairbag 8. Gekoeld bovenste opbergvak (voor bepaalde versies/markten, indien
aanwezig) 9. Frontairbag passagierszijde 10. Verstelbare middelste luchtroosters 11. Onderste
dashboardkastje 12. Klimaatregeling 13. Knoppen op de tunnelconsole: stoelverwarming, stuurwielverwarming, USB-poort
+ AUX-poort (indien aanwezig) 14. Airbagmodule bescherming knie 15. Startinrichting (sleutel of knop) 16. Frontairbag
bestuurderszijde 17. Bedieningselementen op het stuurwiel: menu display, tripcomputer, multimedia, telefoon,
spraakherkenning 18. Bedieningspaneel: lichtschakelaar, koplampverstelling.
2F1B0626C
12
KENNISMAKING MET HET VOERTUIG

DE SLEUTELS
SLEUTEL MET
AFSTANDSBEDIENING
1)
1)
Met de metalen baard A fig. 3 kunnen
de volgende sloten bediend worden:
het contactslot;
het slot van het bestuurdersportier.
Druk op knop B om de metalen baard
in/uit te klappen.
1)
ELEKTRONISCHE
SLEUTEL
(versies met "Keyless Go" systeem)
Bij versies uitgerust met "Keyless Go"
systeem, heeft het voertuig een
elektronische sleutelfig. 4, waarvan
twee exemplaren worden geleverd.
Portier en bagageruimte
vergrendelen
Druk kort op de knop
of "FIAT":
vergrendeling van de portieren en de
bagageruimte met plafondverlichting uit
en eenmaal knipperen van de
richtingaanwijzers (indien aanwezig).
Druk tweemaal kort op de knop
om de bagageruimte op afstand
te openen (waar aanwezig).
De richtingaanwijzers knipperen twee
maal om aan te geven dat de
achterklep geopend is.Inschakeling verlichting (voor
sleutel met afstandsbediening)
Druk op knop
om het stadslicht
en de koplampen op afstand in te
schakelen, gedurende maximaal
90 seconden.
Druk nogmaals op knop
om de
eerder ingeschakelde lichten uit te
schakelen (als de parkeerlichtfunctie al
was ingeschakeld dan blijft dat zo). Als,
na verloop van 90 seconden, knop
wordt ingedrukt, blijven de
koplampen en de stadslichten nog
30 seconden langer branden.
VERZOEK OM EXTRA
SLEUTELS
Als een nieuwe sleutel met
afstandsbediening of een nieuwe
elektronische sleutel nodig is, ga dan
naar een Fiat Servicepunt en neem een
identiteitsbewijs en de
eigendomsdocumenten van het
voertuig mee.
ATTENZIONE
1)Druk knop B alleen in wanneer de sleutel
ver genoeg van het lichaam (vooral de
ogen) en van voorwerpen die snel
beschadigen (bijvoorbeeld kleding) is
verwijderd. Laat de sleutel nooit onbewaakt
achter om te voorkomen dat iemand
(bijvoorbeeld een kind) per ongeluk op de
knop drukt.
3F1B0007C
4F1B0008C
13

AVVERTENZA
1)De elektronische onderdelen in de
sleutels kunnen beschadigen als de sleutel
aan sterke schokken wordt blootgesteld.
Om een correcte werking van de inwendige
elektronische componenten te garanderen,
mag de sleutel nooit aan direct zonlicht
blootgesteld worden.
AVVERTENZA
1)Gebruikte batterijen kunnen schadelijk
zijn voor het milieu als ze niet op de juiste
wijze als afval verwerkt worden. Ze moeten
overeenkomstig de wet in speciale bakken
gedeponeerd worden. Ze kunnen ook
ingeleverd worden bij het Fiat
Servicenetwerk dat voor hun verwerking zal
zorgen.
STARTINRICHTING
Versies met sleutel zonder
afstandsbediening
De sleutel kan op drie standen worden
gedraaid fig. 5:
STOP: motor uit, sleutel kan
verwijderd worden, stuur geblokkeerd
(met sleutel verwijderd). Sommige
elektrische apparaten (bijv. centrale
portiervergrendeling, alarm enz.)
kunnen blijven werken;
MAR: rijstand. Alle elektrische
apparaten/systemen kunnen werken;
AVV: motor starten.
2) 3)
Versies met elektronische sleutel
(“Keyless Go”-systeem)
Om de startinrichting fig. 6 te activeren
moet de elektronische sleutel zich
binnen de passagiersruimte bevinden.
De startinrichting wordt ook geactiveerd
als de elektronische sleutel zich in de
bagageruimte of op de hoedenplank
bevindt.
De startinrichting kan in de volgende
standen staan:
STOP: motor uit, stuur geblokkeerd.
Sommige elektrische apparaten (bijv.
centrale portiervergrendeling, alarm
enz.) kunnen blijven werken;
MAR: rijstand. Alle elektrische
apparaten/systemen kunnen werken.5F1B0627C
6F1B0014C
14
KENNISMAKING MET HET VOERTUIG

Deze toestand kan verkregen worden
door éénmaal op de startknop te
drukken, zonder het rempedaal (versies
met automatische versnellingsbak) of
het koppelingspedaal (versies met
handgeschakelde versnellingsbak) in te
trappen;
AVV: motor starten.
OPMERKING De startinrichting wordt
NIET ingeschakeld als de elektronische
sleutel zich in de bagageruimte bevindt
en de achterklep open staat.
OPMERKING Met de startinrichting op
MAR, zal deze, als het voertuig
30 minuten stilstaat (versies met
handgeschakelde versnellingsbak) of
met de versnellingspook in P (Parkeren)
(versies met automatische
versnellingsbak) en de motor uit,
automatisch naar de stand STOP gaan.
OPMERKING Wanneer de motor draait,
is het mogelijk weg te lopen van de
auto en de elektronische sleutel mee te
nemen. De motor zal blijven lopen. Het
voertuig zal aangeven dat de sleutel niet
aan boord is van het voertuig, wanneer
het portier wordt gesloten.
OPMERKING Als de inrichting de motor
uitschakelt, raadpleeg de paragraaf
“Display” in het hoofdstuk
“Kennismaken met het
instrumentenpaneel”, indien aanwezig,en neem zo spoedig mogelijk contact
op met het Fiat Servicenetwerk.
Zie voor meer informatie over het
starten van de motor de beschrijving in
de paragraaf "Motor starten" in het
hoofdstuk "Starten en rijden".4) 5)
STUURSLOT
Inschakelen
Versies met sleutel zonder
afstandsbediening: wanneer de
startinrichting op STOP staat, de sleutel
verwijderen en het stuurwiel verdraaien
tot het vergrendelt.
BELANGRIJK Als de contactsleutel van
de stand MAR naar de stand STOP is
gedraaid, kan het stuurslot niet
ingeschakeld worden tot de sleutel uit
het contactslot is verwijderd.
Versies met elektronische sleutel: het
stuurslot wordt ingeschakeld wanneer
het bestuurdersportier wordt geopend,
met de knop van de startinrichting op
STOP en een snelheid van minder dan
3 km/h.
Uitschakelen
Versies met sleutel zonder
afstandsbediening: het stuurwiel
enigszins draaien, de sleutel in de stand
MAR zetten.Versies met elektronische sleutel: het
stuurslot wordt ontgrendeld wanneer de
startknop wordt ingedrukt en de
elektronische sleutel herkend wordt.
6) 7)
ATTENZIONE
2)Als er geknoeid is aan het contactslot
(bijv. een poging tot diefstal), dan moet dit
gecontroleerd worden bij het Fiat
Servicenetwerk voordat er verder gereden
wordt.
3)Neem de sleutel altijd mee als het
voertuig wordt verlaten, om te voorkomen
dat iemand onverhoeds gebruik van de
bedieningselementen maakt. Vergeet niet
de elektrische parkeerrem in te schakelen.
Laat kinderen nooit zonder toezicht in de
auto achter.
4)After-market werkzaamheden waarbij
wijzigingen van de stuurinrichting of de
stuurkolom betrokken zijn (bijv. bij montage
van een alarmsysteem) zijn ten strengste
verboden. Dergelijke werkzaamheden
kunnen de prestaties van het systeem en
de garantie in gevaar brengen en het kan
ook ernstige veiligheidsproblemen
veroorzaken of erin resulteren dat de auto
niet meer aan de typegoedkeuring voldoet.
5)Verwijder de mechanische sleutel nooit
terwijl het voertuig rijdt. Het stuurwiel zal
automatisch vergrendeld worden zodra
eraan gedraaid wordt. Dit geldt ook voor
auto's die gesleept worden.
15

6)Alvorens het voertuig te verlaten ALTIJD
de parkeerrem inschakelen, de wielen
draaien, de eerste versnelling inschakelen
bij een helling omhoog en de
achteruitversnelling bij een helling omlaag.
Zet de versnellingspook, bij versies met
automatische versnellingsbak, in P
(Parkeren) en druk op de startinrichting om
deze op STOP te zetten. Als het voertuig
op een steile helling wordt geparkeerd,
blokkeer de wielen dan met of wiggen of
stenen. Wanneer u de auto verlaat, moeten
altijd alle portieren vergrendeld zijn door te
drukken op de speciale knop op de hendel
(zie "Sleutelloze toegang" in de paragraaf
"Portieren").
7)Voor versies uitgerust met een Volledig
Sleutelloos systeem, de elektronische
sleutel niet in of in de buurt van de auto
achterlaten noch op een plaats die
toegankelijk is voor kinderen. Laat het
voertuig niet achter met de startinrichting in
stand MAR. Een kind zou de elektrische
ruitbediening, andere bedieningselementen
kunnen activeren of zelfs het voertuig
kunnen starten.FIAT CODE
Het Fiat Codesysteem verhindert
ongeautoriseerd gebruik van het
voertuig, door het starten van de motor
onmogelijk te maken.
Het systeem hoeft niet te worden
in-/uitgeschakeld: de werking is
automatisch, onafhankelijk van het feit
of de portieren van het voertuig al dan
niet zijn vergrendeld.
Wanneer de startinrichting op MAR
wordt gezet, identificeert het Fiat
Codesysteem de code die door de
sleutel wordt verzonden. Als de code
herkend wordt als geldig, maakt het
Fiat Codesysteem het starten van de
motor mogelijk.
Wanneer de startinrichting weer naar
STOP wordt gezet, schakelt het Fiat
Codesysteem de motorregeleenheid uit,
zodat de motor niet gestart kan
worden.
Zie voor de correcte procedures om de
motor te starten, de aanwijzingen in de
paragraaf "De motor starten" in het
hoofdstuk "Starten en rijden".ONREGELMATIGE WERKING
Als de code van de sleutel, tijdens het
starten, niet correct herkend wordt,
wordt het pictogramop het
instrumentenpaneel weergegeven (zie
de aanwijzingen in paragraaf "Lampjes
en berichten" in hoofdstuk
"Kennismaking met het
instrumentenpaneel"). Deze
omstandigheid leidt er toe dat de motor
na 2 seconden wordt uitgeschakeld.
Zet in dat geval de startinrichting op
STOP en daarna op MAR; als de motor
geblokkeerd blijft, probeer het dan met
de andere bijgeleverde sleutels. Neem
contact op met het Fiat Servicenetwerk
als de motor nog steeds niet gestart
kan worden.
Als het
pictogram tijdens het rijden
wordt weergegeven, betekent dit dat
het systeem een zelfdiagnose uitvoert
(bijv. bij een spanningsval). Neem, als
het probleem aanhoudt, contact op met
het Fiat Servicenetwerk.
16
KENNISMAKING MET HET VOERTUIG

ALARM
Activering van het alarm leidt tot een
geluidssignaal en het knipperen van de
richtingaanwijzers.
BELANGRIJK Het alarm is door de
Fabrikant aangepast om te voldoen aan
de eisen in de verschillende landen
waar het voertuig op de markt wordt
gebracht.
INSCHAKELEN VAN HET
ALARM
(indien aanwezig)
Richt, bij gesloten portieren, motorkap
en achterklep en met de startinrichting
in de stand STOP, de sleutel met
afstandsbediening of elektronische
sleutel op het voertuig en druk op de
toets "
FIAT" en laat de toets los.
Bij versies met een elektronische sleutel
kan het alarm ook worden ingeschakeld
door te drukken op het "portierslot" op
de buitenhandgreep van het portier. Zie
voor nadere informatie de paragraaf
Keyless Entry, een paar pagina's
verderop.
Het systeem zendt een visueel en
akoestisch signaal uit (indien aanwezig)
en maakt het vergrendelen van de
portieren mogelijk.Als het alarm in ingeschakeld, gaat
controlelampje A fig. 7 op het
instrumentenpaneel knipperen.
Voordat het alarm wordt geactiveerd,
wordt een zelfdiagnose uitgevoerd: als
een storing wordt gevonden, dan
weerklinkt nogmaals een geluidssignaal.
De portieren kunnen altijd zonder de
activering van het alarm vergrendeld
worden door de metalen baard van de
sleutel in het slot van het
bestuurdersportier te steken.
BELANGRIJK Het alarm, als dit eerder
geactiveerd was, zal niet gedeactiveerd
worden als de deuren worden
ontgrendeld door de metalen baard in
het slot van het bestuurdersportier te
steken. Het alarm kan gedeactiveerd
worden door de contactsleutel te
draaien op MAR of met een druk op de
knop
op de afstandsbediening.UITSCHAKELEN VAN HET
ALARM
BELANGRIJK Wanneer de portieren
met de metalen baard van de sleutel
centraal worden ontgrendeld, wordt het
alarm niet uitgeschakeld.
BUITEN WERKING
STELLEN VAN HET
ALARM
Om het alarm volledig buiten werking te
stellen (bijv. als het voertuig lang niet
wordt gebruikt), de portieren afsluiten
door de metalen baard van de sleutel
met afstandsbediening in het slot om te
draaien.
BELANGRIJK Wanneer de batterijen
van de sleutel met afstandsbediening
leeg zijn, of als er een storing in het
alarmsysteem is vastgesteld, dan kan
het systeem buiten werking worden
gesteld door de sleutel in het
contactslot in de stand MAR te zetten.
7F1B0015C
17

PORTIEREN
PORTIEREN
VERGRENDELEN/
ONTGRENDELEN VAN
BINNENUIT
Centrale vergrendeling/
ontgrendeling
Als alle portieren goed gesloten zijn
worden ze automatisch vergrendeld
zodra het voertuig de snelheid van
20 km/h overschrijdt (functie
"Autoclose"). Deze functie kan ook
uitgeschakeld worden via het menu op
het instrumentenpaneel.
Om de portieren te vergrendelen, op de
knop
op de bekleding van het
voorportier fig. 8 drukken.
Om de portieren te ontgrendelen, op de
knop
drukken.Handmatige vergrendeling/
ontgrendeling
De portieren kunnen ook
vergrendeld/ontgrendeld worden door
voorziening A fig. 9, ingebouwd in de
binnenhandgrepen van de
voorportieren, te draaien.
De bediening van de voorziening van
het achterportier vergrendelt alleen het
betreffende portier.
Stand 1: portier ontgrendeld
Stand 2
: portier vergrendeld
Door het bedienen van de hendel van
de voorportieren worden alle portieren
en de achterklep ontgrendeld.
PORTIEREN
VERGRENDELEN/
ONTGRENDELEN VAN
BUITENAF
Portieren vergrendelen van buitenaf
Druk, bij gesloten portieren, op de knop
"FIAT" op de sleutel of steek en
draai de metalen baard in het slot van
het bestuurdersportier.
2)
Portieren ontgrendelen van buitenaf
Druk op de knop
op de sleutel of
steek en draai de metalen baard in het
slot van het bestuurdersportier.
PASSIVE ENTRY(indien aanwezig)
3)
Het Keyless Entry-systeem kan de
aanwezigheid van een elektronische
sleutel in de buurt van de portieren en
de achterklep identificeren.
Met het systeem kunnen de portieren
(of de achterklep) vergrendeld/
ontgrendeld worden zonder een toets
op de elektronische sleutel te hoeven
indrukken.
8F1B0024C
9F1B0017C
18
KENNISMAKING MET HET VOERTUIG
