AUX FIAT 500X 2018 Instructieboek (in Dutch)

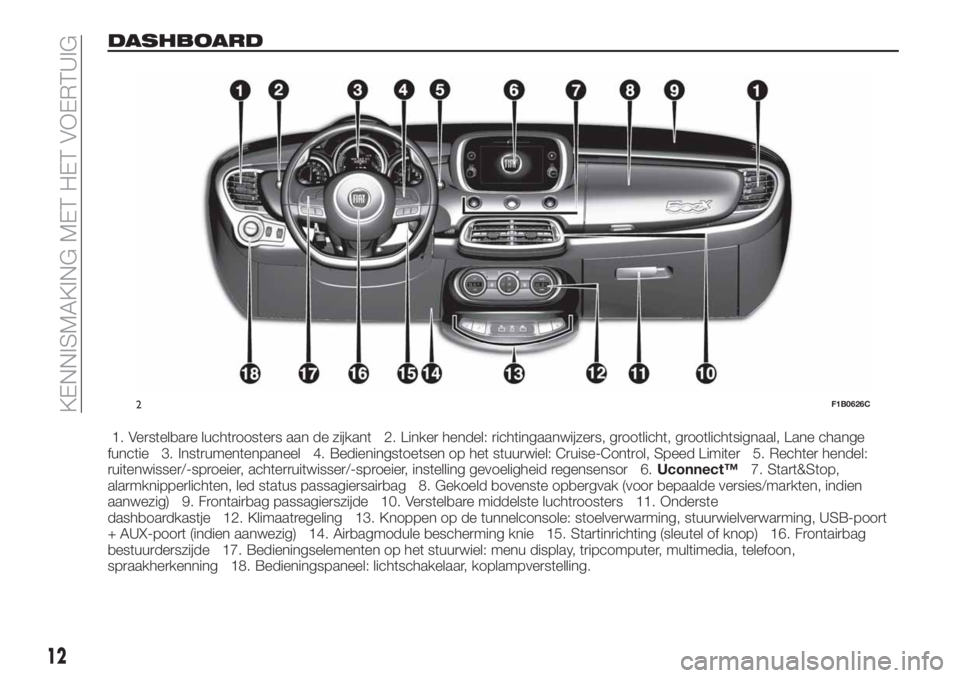

DASHBOARD
1. Verstelbare luchtroosters aan de zijkant 2. Linker hendel: richtingaanwijzers, grootlicht, grootlichtsignaal, Lane change
functie 3. Instrumentenpaneel 4. Bedieningstoetsen op het stuurwiel: Cruise-Control, Speed Limiter 5. Rechter hendel:
ruitenwisser/-sproeier, achterruitwisser/-sproeier, instelling gevoeligheid regensensor 6.Uconnect™7. Start&Stop,
alarmknipperlichten, led status passagiersairbag 8. Gekoeld bovenste opbergvak (voor bepaalde versies/markten, indien
aanwezig) 9. Frontairbag passagierszijde 10. Verstelbare middelste luchtroosters 11. Onderste
dashboardkastje 12. Klimaatregeling 13. Knoppen op de tunnelconsole: stoelverwarming, stuurwielverwarming, USB-poort
+ AUX-poort (indien aanwezig) 14. Airbagmodule bescherming knie 15. Startinrichting (sleutel of knop) 16. Frontairbag
bestuurderszijde 17. Bedieningselementen op het stuurwiel: menu display, tripcomputer, multimedia, telefoon,
spraakherkenning 18. Bedieningspaneel: lichtschakelaar, koplampverstelling.
2F1B0626C
12
KENNISMAKING MET HET VOERTUIG

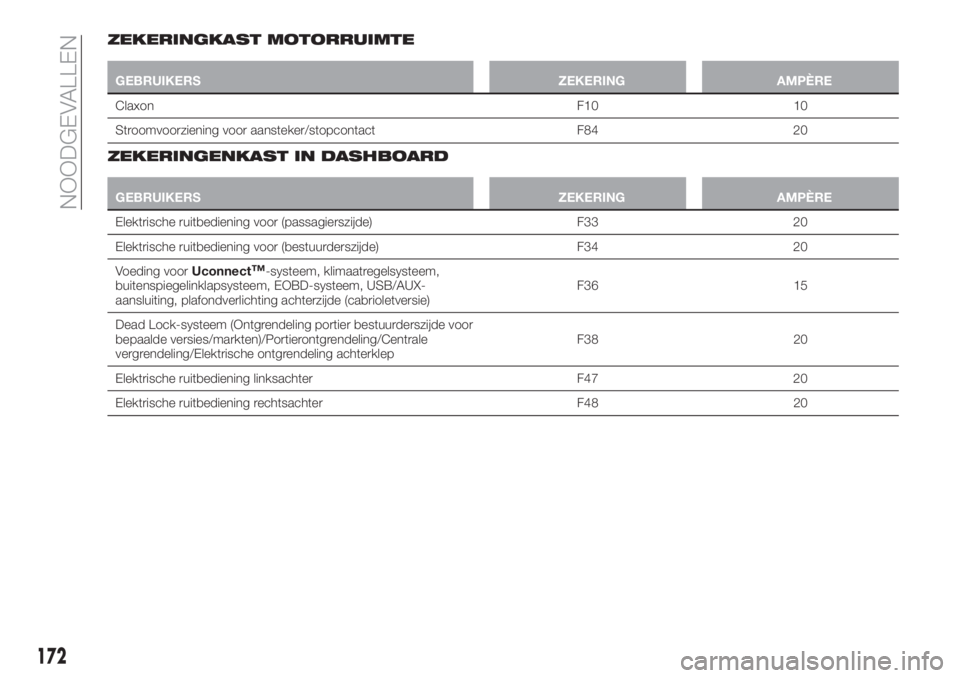

ZEKERINGKAST MOTORRUIMTE
GEBRUIKERS ZEKERING AMPÈRE
ClaxonF10 10
Stroomvoorziening voor aansteker/stopcontact F84 20
ZEKERINGENKAST IN DASHBOARD
GEBRUIKERS ZEKERING AMPÈRE
Elektrische ruitbediening voor (passagierszijde) F33 20
Elektrische ruitbediening voor (bestuurderszijde) F34 20
Voeding voorUconnect
™-systeem, klimaatregelsysteem,
buitenspiegelinklapsysteem, EOBD-systeem, USB/AUX-
aansluiting, plafondverlichting achterzijde (cabrioletversie)F36 15
Dead Lock-systeem (Ontgrendeling portier bestuurderszijde voor
bepaalde versies/markten)/Portierontgrendeling/Centrale
vergrendeling/Elektrische ontgrendeling achterklepF38 20
Elektrische ruitbediening linksachter F47 20
Elektrische ruitbediening rechtsachter F48 20
172
NOODGEVALLEN

OVERZICHTSTABEL BEDIENINGSELEMENTEN FRONTPANEEL
Toets Functies Modus
Netvoeding aan/uit
Toets kort indrukken
Volumeregeling
Knop naar links/rechts draaien
Volume in-/uitschakelen (Mute/Pauze) Toets kort indrukken
Selectie afsluiten/naar vorige scherm terugkeren Toets kort indrukken
BROWSE ENTERDoor de lijst bladeren of op een radiozender afstemmen
of vorig/volgend nummer selecterenKnop naar links/rechts draaien
Op display weergegeven optie bevestigen Toets kort indrukken
INFOKeuze weergavemodus (Radio, Media Player) Toets kort indrukken
TELEFOONToegang tot de Telefoonmodus Toets kort indrukken
MENUToegang tot het menu Instellingen Toets kort indrukken
MEDIABronselectie: USB of AUX Toets kort indrukken
RADIOToegang tot de radio-modus Toets kort indrukken
1-2-3-4-5-6Huidige radiozender opslaan Toets lang indrukken
Opgeslagen radiozender oproepen Toets kort indrukken
A-B-CSelectie van de groep voorkeuzezenders of selectie van
de gewenste letter in elke lijstToets kort indrukken
Zoeken naar vorige radiozender of selectie van vorig
nummer USBToets kort indrukken
Scannen van lagere frequenties tot het begin van het
vorige nummerToets lang indrukken
254
MULTIMEDIA

BEDIENINGSELEMENTEN ACHTER HET STUURWIEL
Toetsen Interactie
Toets A (linkerzijde, achter het stuurwiel)
Bovenste toets
Toets kort indrukken: zoeken naar volgend radiostation of selectie van volgend
nummer op USB
Toets lang indrukken: scannen van hogere frequenties tot de toets wordt
losgelaten/snel vooruitspoelen nummer op USB
Middelste toetsScrollt bij elke druk door de bronnen AM, FM, USB, AUX. Alleen de beschikbare
bronnen worden geselecteerd.
Onderste toets
Toets kort indrukken: zoeken naar volgende radiozender of selecteren vorig
nummer op USB
Toets lang indrukken: scannen van lagere frequenties tot de toets wordt
losgelaten/snel vooruitspoelen nummer op USB.
Toets B (rechterzijde, achter het stuurwiel)
Bovenste toetsVolume verhogen
Toets kort indrukken: volume in afzonderlijke stappen verhogen
Toets lang indrukken: volume snel verhogen
Middelste toets In-/uitschakelen van Mute-functie
Onderste toetsVolume verlagen
Toets kort indrukken: volume in afzonderlijke stappen verlagen
Toets lang indrukken: volume snel verlagen
258
MULTIMEDIA

SYSTEEM IN-/
UITSCHAKELEN
Het systeem wordt in-/uitgeschakeld
door het indrukken van de
toets/knop.
Draai de toets/knop respectievelijk
rechtsom/linksom om het radiovolume
te verhogen/verlagen.
RADIO (TUNER) MODUS
Het systeem heeft de volgende tuners:
AM, FM.
Selectie radio-modus
Druk op de RADIO-toets op het
frontpaneel om de radio in te
schakelen.
Een golfband kiezen
De verschillende tunerfuncties kunnen
gekozen worden door de RADIO-toets
op het voorpaneel in te drukken.
Aanwijzingen op de
display
Nadat het gewenste radiostation op het
display is gekozen, wordt de volgende
informatie getoond (INFO-functie
ingeschakeld):
In het bovenste gedeelte: het
voorkeuzestation, de tijd en de overige
actieve radio-instellingen worden
aangegeven.In het middelste gedeelte: de naam van
het huidige station, de frequentie en
tekstinformatie (indien aanwezig)
worden weergegeven.
Lijst FM-stations
Druk op de toets/knop BROWSE
ENTER om de volledige lijst van de
FM-stations die ontvangen kunnen
worden weer te geven.
Voorkeuze-instellingen
De voorkeuzestations zijn in alle
systeemmodi beschikbaar en kunnen
gekozen worden door een van de
voorkeuzetoetsen1-2-3-4-5-6op het
frontpaneel aan te raken.
Als op een radiostation is afgestemd
dat opgeslagen moet worden, druk dan
op de betreffende voorkeuzetoets en
houd deze ingedrukt totdat ter
bevestiging een geluidssignaal wordt
afgegeven.
Kiezen van AM/FM-
radiostations
Om het gewenste radiostation te
zoeken, op de toetsen
of
drukken of aan het wieltje van de
bedieningselementen op het stuurwiel
draaien, of aan de knop
"BROWSE ENTER" draaien.
Vorige/volgende
radiostation zoeken
Druk kort op de toetsofof
gebruik het wieltje van de
bedieningselementen op het stuurwiel
: wanneer de knop wordt
losgelaten, wordt het vorige of volgende
radiostation weergegeven.
Snel vorige/volgende
radiostation zoeken
Houd de toetsofingedrukt
om het snel zoeken te starten: wanneer
de toets wordt losgelaten, hoort men
het eerste radiostation waarop
afgestemd kan worden.
MEDIA-MODUS
Druk op de toetsMEDIAom de
gewenste audiobron onder de
beschikbare bronnen te selecteren:
AUX of USB.
Druk op de toets BROWSE ENTER en
selecteer Mappen dan Kaart om
muzieknummers op de cd-kaart van de
mobiele telefoon te selecteren en af te
spelen (wanneer de telefoon dit
toestaat).
BELANGRIJK Sommige
multimediaspelers kunnen mogelijk niet
compatibel zijn met hetUconnect™
systeem.
259

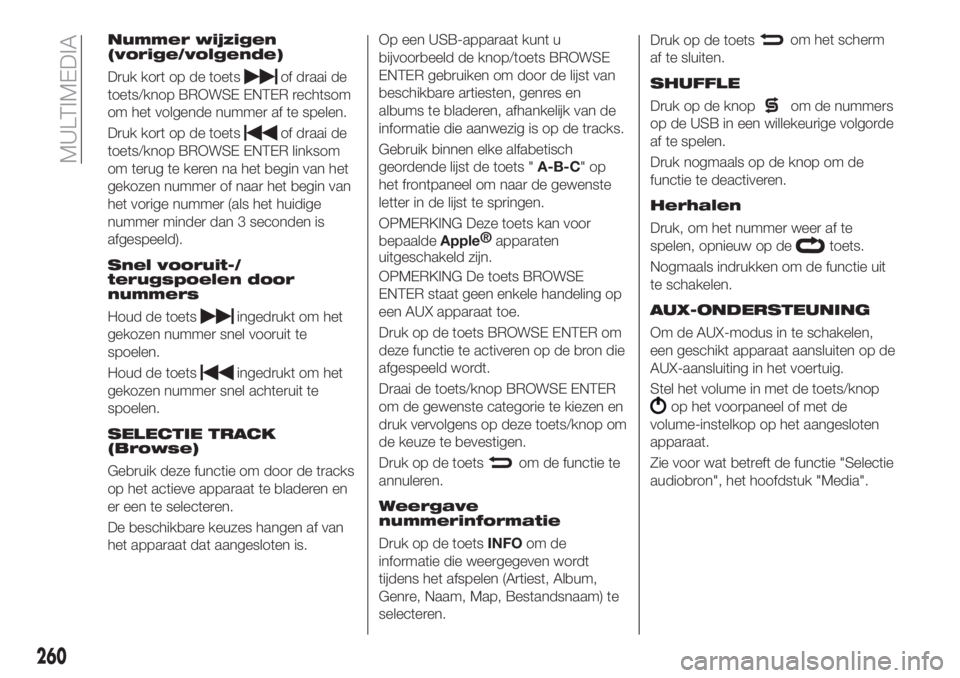

Nummer wijzigen
(vorige/volgende)
Druk kort op de toetsof draai de
toets/knop BROWSE ENTER rechtsom
om het volgende nummer af te spelen.
Druk kort op de toets
of draai de
toets/knop BROWSE ENTER linksom
om terug te keren na het begin van het
gekozen nummer of naar het begin van
het vorige nummer (als het huidige
nummer minder dan 3 seconden is
afgespeeld).
Snel vooruit-/
terugspoelen door
nummers
Houd de toetsingedrukt om het
gekozen nummer snel vooruit te
spoelen.
Houd de toets
ingedrukt om het
gekozen nummer snel achteruit te
spoelen.
SELECTIE TRACK
(Browse)
Gebruik deze functie om door de tracks
op het actieve apparaat te bladeren en
er een te selecteren.
De beschikbare keuzes hangen af van
het apparaat dat aangesloten is.Op een USB-apparaat kunt u
bijvoorbeeld de knop/toets BROWSE
ENTER gebruiken om door de lijst van
beschikbare artiesten, genres en
albums te bladeren, afhankelijk van de
informatie die aanwezig is op de tracks.
Gebruik binnen elke alfabetisch
geordende lijst de toets "A-B-C"op
het frontpaneel om naar de gewenste
letter in de lijst te springen.
OPMERKING Deze toets kan voor
bepaalde
Apple®
apparaten
uitgeschakeld zijn.
OPMERKING De toets BROWSE
ENTER staat geen enkele handeling op
een AUX apparaat toe.
Druk op de toets BROWSE ENTER om
deze functie te activeren op de bron die
afgespeeld wordt.
Draai de toets/knop BROWSE ENTER
om de gewenste categorie te kiezen en
druk vervolgens op deze toets/knop om
de keuze te bevestigen.
Druk op de toets
om de functie te
annuleren.
Weergave
nummerinformatie
Druk op de toetsINFOom de
informatie die weergegeven wordt
tijdens het afspelen (Artiest, Album,
Genre, Naam, Map, Bestandsnaam) te
selecteren.Druk op de toets
om het scherm
af te sluiten.
SHUFFLE
Druk op de knopom de nummers
op de USB in een willekeurige volgorde
af te spelen.
Druk nogmaals op de knop om de
functie te deactiveren.
Herhalen
Druk, om het nummer weer af te
spelen, opnieuw op de
toets.
Nogmaals indrukken om de functie uit
te schakelen.
AUX-ONDERSTEUNING
Om de AUX-modus in te schakelen,
een geschikt apparaat aansluiten op de
AUX-aansluiting in het voertuig.
Stel het volume in met de toets/knop
op het voorpaneel of met de
volume-instelkop op het aangesloten
apparaat.
Zie voor wat betreft de functie "Selectie
audiobron", het hoofdstuk "Media".
260
MULTIMEDIA

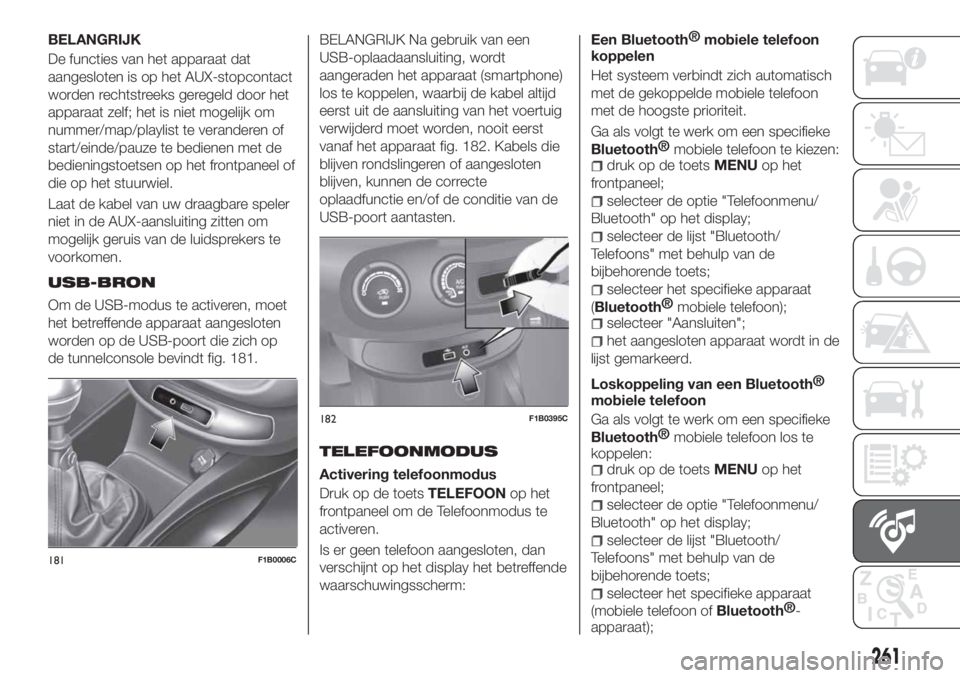

BELANGRIJK
De functies van het apparaat dat
aangesloten is op het AUX-stopcontact
worden rechtstreeks geregeld door het
apparaat zelf; het is niet mogelijk om
nummer/map/playlist te veranderen of
start/einde/pauze te bedienen met de
bedieningstoetsen op het frontpaneel of
die op het stuurwiel.
Laat de kabel van uw draagbare speler
niet in de AUX-aansluiting zitten om
mogelijk geruis van de luidsprekers te
voorkomen.
USB-BRON
Om de USB-modus te activeren, moet
het betreffende apparaat aangesloten
worden op de USB-poort die zich op
de tunnelconsole bevindt fig. 181.
BELANGRIJK Na gebruik van een
USB-oplaadaansluiting, wordt
aangeraden het apparaat (smartphone)
los te koppelen, waarbij de kabel altijd
eerst uit de aansluiting van het voertuig
verwijderd moet worden, nooit eerst
vanaf het apparaat fig. 182. Kabels die
blijven rondslingeren of aangesloten
blijven, kunnen de correcte
oplaadfunctie en/of de conditie van de
USB-poort aantasten.
TELEFOONMODUS
Activering telefoonmodus
Druk op de toetsTELEFOONop het
frontpaneel om de Telefoonmodus te
activeren.
Is er geen telefoon aangesloten, dan
verschijnt op het display het betreffende
waarschuwingsscherm:Een
Bluetooth®
mobiele telefoon
koppelen
Het systeem verbindt zich automatisch
met de gekoppelde mobiele telefoon
met de hoogste prioriteit.
Ga als volgt te werk om een specifieke
Bluetooth®
mobiele telefoon te kiezen:
druk op de toetsMENUop het
frontpaneel;
selecteer de optie "Telefoonmenu/
Bluetooth" op het display;
selecteer de lijst "Bluetooth/
Telefoons" met behulp van de
bijbehorende toets;
selecteer het specifieke apparaat
(
Bluetooth®
mobiele telefoon);
selecteer "Aansluiten";
het aangesloten apparaat wordt in de
lijst gemarkeerd.
Loskoppeling van een
Bluetooth®
mobiele telefoon
Ga als volgt te werk om een specifieke
Bluetooth®
mobiele telefoon los te
koppelen:
druk op de toetsMENUop het
frontpaneel;
selecteer de optie "Telefoonmenu/
Bluetooth" op het display;
selecteer de lijst "Bluetooth/
Telefoons" met behulp van de
bijbehorende toets;
selecteer het specifieke apparaat
(mobiele telefoon of
Bluetooth®
-
apparaat);
181F1B0006C
182F1B0395C
261

selecteer "Loskoppelen".
Een nummer bellen
Een nummer kan op de volgende
manieren gebeld worden:
door het selecteren van "Contacten"
(Telefoonboek ......);
selecteer de “Lijst recente
oproepen”: de ontvangen, gemaakte en
gemiste oproepen worden
weergegeven;
druk opTELEFOONop het
frontpaneel, selecteer vervolgens
“Toetsenpaneel” voor het invoeren van
de cijfers met behulp van de
rechterknop “BROWSE/ENTER” en
druk tenslotte op het pictogram
om
het nummer te kiezen. Als alternatief
kan het toetsenbord van uw telefoon
gebruikt worden (niet wanneer u rijdt).
Een gesprek beëindigen
Druk op de toets "Einde" of op de toets
op het stuurwiel (indien
aanwezig) om het lopende gesprek te
beëindigen.
INSTELLINGEN
Druk op toets MENU op het frontpaneel
voor de weergave van het menu
"Instellingen".
OPMERKING De weergegeven
menu-items hangen van de versie af.Het menu omvat de volgende opties:
Systeeminstellingen: Taal, Terug
naar standaardinstellingen, Systeem
uitschakelen, Volumelimiet bij starten,
Radio Automatisch Aan.
Radio-instellingen: Bladeren
FM-zenders, Verkeersberichten,
Regionaal, Alternatieve Frequentie.
Vertraging uitschakelen radio:
door middel van deze functie kan het
systeem ingeschakeld blijven
gedurende een vooraf bepaalde tijd
nadat de startinrichting naar STOP is
verplaatst.
Instellingen audio: openen van het
menu voor de instellingen van de audio.
Telefoon: openen van het menu
voor de instellingen van de telefoon.
AUDIO-INSTELLINGEN
Met deze optie wordt het
audio-instellingenmenu geopend.
Het menu omvat de volgende opties:
HOOG: aanpassing hoge tonen;
MID: aanpassing middelhoge tonen;
BASS: aanpassing van lage tonen;
FADER: balancering van speakers
voor/achter;
BALANCE: balancering van speaker
rechts/links;
SVC: snelheidsaanpassing op basis
van de voertuigsnelheid;
LOUDNESS: verbetering audio bij
laag volume;
AUX OFFSET: aanpassing volume
van draagbaar apparaat aan dat van
andere bronnen.
262
MULTIMEDIA

OVERZICHTSTABEL DISPLAY-KNOPPEN
Toets Functies Modus
RadioToegang tot de radio-modus Druk op de knop
MediaBronselectie: USB, AUX (indien aanwezig),
Bluetooth®Druk op de knop
TelefoonToegang tot de Telefoonmodus Druk op de knop
Uconnect™Toegang tot de systeemfuncties (Audio, Media,
Telefoon, Radio,Uconnect
™LIVE-services, etc.)Druk op de knop
Nav(*)
Toegang tot het Navigatiemenu Druk op de knop
InstellingenToegang tot het menu Instellingen Druk op de knop
TripToegang tot de functie Trip Druk op de knop
(*) alleen versiesUconnect™HD Nav LIVE
265

BEDIENINGSELEMENTEN ACHTER HET STUURWIEL
Toetsen Interactie
Toets A (linkerzijde, achter het stuurwiel)
Bovenste toets
Toets kort indrukken: zoeken naar volgend radiostation of selectie van volgend
nummer op USB
Toets lang indrukken: scannen van hogere frequenties tot de toets wordt
losgelaten/snel vooruitspoelen nummer op USB
Middelste toetsScrollt bij elke druk door de bronnen AM, FM, USB, AUX (indien aanwezig). Alleen de
beschikbare bronnen worden geselecteerd.
Onderste toets
Toets kort indrukken: zoeken naar volgend radiostation of selecteren vorig nummer
op USB
Toets lang indrukken: scannen van lagere frequenties tot de toets wordt
losgelaten/snel vooruitspoelen nummer op USB en SD-kaart (indien aanwezig).
Toets B (rechterzijde, achter het stuurwiel)
Bovenste toetsVolume verhogen
Toets kort indrukken: volume in afzonderlijke stappen verhogen.
Toets lang indrukken: volume snel verhogen.
Middelste toets In-/uitschakelen van Mute-functie
Onderste toetsVolume verlagen
Toets kort indrukken: volume in afzonderlijke stappen verlagen.
Toets lang indrukken: volume snel verlagen.
268
MULTIMEDIA
