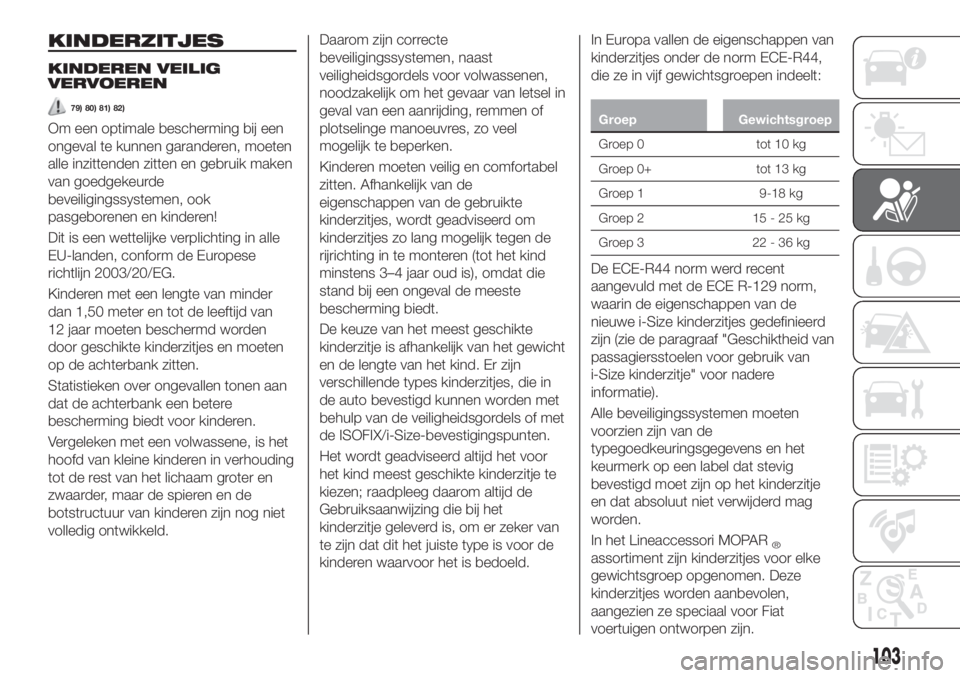

KINDERZITJES
KINDEREN VEILIG
VERVOEREN
79) 80) 81) 82)
Om een optimale bescherming bij een
ongeval te kunnen garanderen, moeten
alle inzittenden zitten en gebruik maken
van goedgekeurde
beveiligingssystemen, ook
pasgeborenen en kinderen!
Dit is een wettelijke verplichting in alle
EU-landen, conform de Europese
richtlijn 2003/20/EG.
Kinderen met een lengte van minder
dan 1,50 meter en tot de leeftijd van
12 jaar moeten beschermd worden
door geschikte kinderzitjes en moeten
op de achterbank zitten.
Statistieken over ongevallen tonen aan
dat de achterbank een betere
bescherming biedt voor kinderen.
Vergeleken met een volwassene, is het
hoofd van kleine kinderen in verhouding
tot de rest van het lichaam groter en
zwaarder, maar de spieren en de
botstructuur van kinderen zijn nog niet
volledig ontwikkeld.Daarom zijn correcte
beveiligingssystemen, naast
veiligheidsgordels voor volwassenen,
noodzakelijk om het gevaar van letsel in
geval van een aanrijding, remmen of
plotselinge manoeuvres, zo veel
mogelijk te beperken.
Kinderen moeten veilig en comfortabel
zitten. Afhankelijk van de
eigenschappen van de gebruikte
kinderzitjes, wordt geadviseerd om
kinderzitjes zo lang mogelijk tegen de
rijrichting in te monteren (tot het kind
minstens 3–4 jaar oud is), omdat die
stand bij een ongeval de meeste
bescherming biedt.
De keuze van het meest geschikte
kinderzitje is afhankelijk van het gewicht
en de lengte van het kind. Er zijn
verschillende types kinderzitjes, die in
de auto bevestigd kunnen worden met
behulp van de veiligheidsgordels of met
de ISOFIX/i-Size-bevestigingspunten.
Het wordt geadviseerd altijd het voor
het kind meest geschikte kinderzitje te
kiezen; raadpleeg daarom altijd de
Gebruiksaanwijzing die bij het
kinderzitje geleverd is, om er zeker van
te zijn dat dit het juiste type is voor de
kinderen waarvoor het is bedoeld.In Europa vallen de eigenschappen van
kinderzitjes onder de norm ECE-R44,
die ze in vijf gewichtsgroepen indeelt:Groep Gewichtsgroep
Groep 0 tot 10 kg
Groep 0+ tot 13 kg
Groep 1 9-18 kg
Groep 2 15 - 25 kg
Groep 3 22 - 36 kg
De ECE-R44 norm werd recent
aangevuld met de ECE R-129 norm,
waarin de eigenschappen van de
nieuwe i-Size kinderzitjes gedefinieerd
zijn (zie de paragraaf "Geschiktheid van
passagiersstoelen voor gebruik van
i-Size kinderzitje" voor nadere
informatie).
Alle beveiligingssystemen moeten
voorzien zijn van de
typegoedkeuringsgegevens en het
keurmerk op een label dat stevig
bevestigd moet zijn op het kinderzitje
en dat absoluut niet verwijderd mag
worden.
In het Lineaccessori MOPAR
®assortiment zijn kinderzitjes voor elke
gewichtsgroep opgenomen. Deze
kinderzitjes worden aanbevolen,
aangezien ze speciaal voor Fiat
voertuigen ontworpen zijn.
103

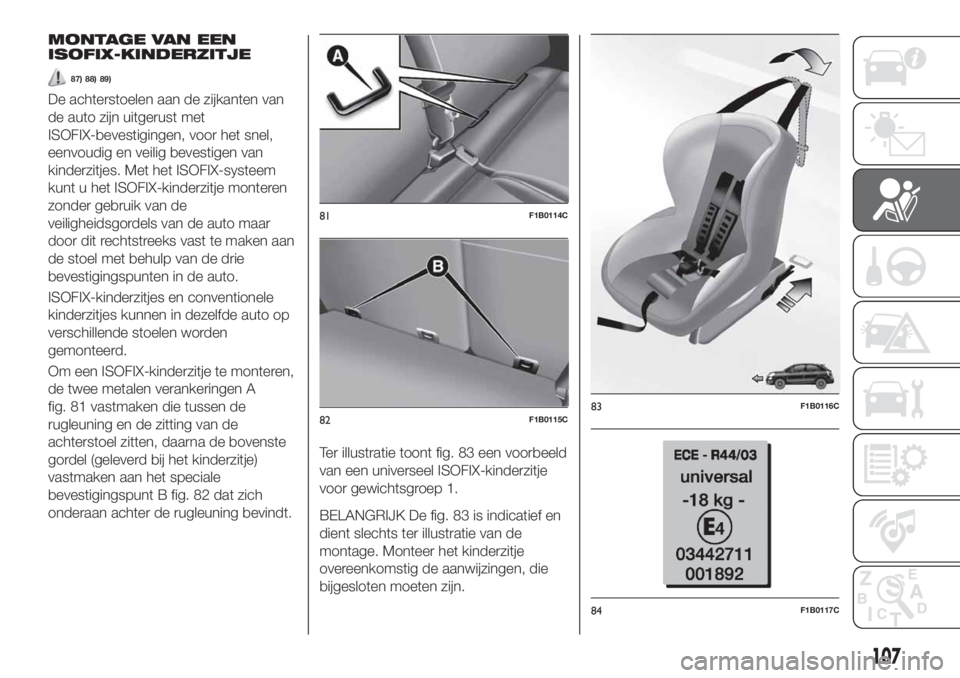

MONTAGE VAN EEN
ISOFIX-KINDERZITJE
87) 88) 89)
De achterstoelen aan de zijkanten van
de auto zijn uitgerust met
ISOFIX-bevestigingen, voor het snel,
eenvoudig en veilig bevestigen van
kinderzitjes. Met het ISOFIX-systeem
kunt u het ISOFIX-kinderzitje monteren
zonder gebruik van de
veiligheidsgordels van de auto maar
door dit rechtstreeks vast te maken aan
de stoel met behulp van de drie
bevestigingspunten in de auto.
ISOFIX-kinderzitjes en conventionele
kinderzitjes kunnen in dezelfde auto op
verschillende stoelen worden
gemonteerd.
Om een ISOFIX-kinderzitje te monteren,
de twee metalen verankeringen A
fig. 81 vastmaken die tussen de
rugleuning en de zitting van de
achterstoel zitten, daarna de bovenste
gordel (geleverd bij het kinderzitje)
vastmaken aan het speciale
bevestigingspunt B fig. 82 dat zich
onderaan achter de rugleuning bevindt.Ter illustratie toont fig. 83 een voorbeeld
van een universeel ISOFIX-kinderzitje
voor gewichtsgroep 1.
BELANGRIJK De fig. 83 is indicatief en
dient slechts ter illustratie van de
montage. Monteer het kinderzitje
overeenkomstig de aanwijzingen, die
bijgesloten moeten zijn.
81F1B0114C
82F1B0115C83F1B0116C
84F1B0117C
107

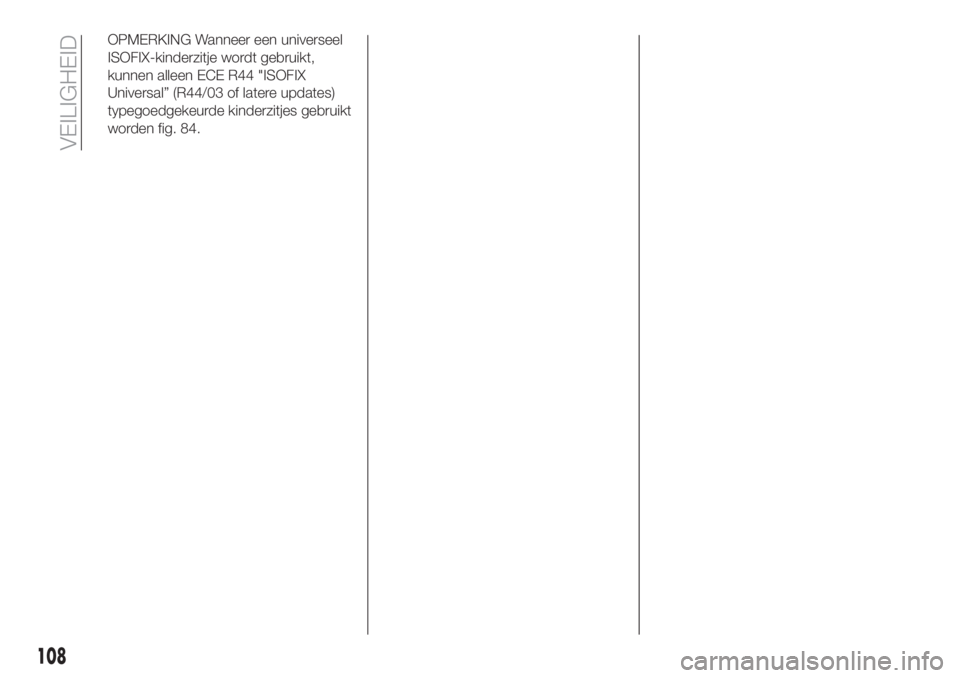

OPMERKING Wanneer een universeel
ISOFIX-kinderzitje wordt gebruikt,
kunnen alleen ECE R44 "ISOFIX
Universal” (R44/03 of latere updates)
typegoedgekeurde kinderzitjes gebruikt
worden fig. 84.
108
VEILIGHEID

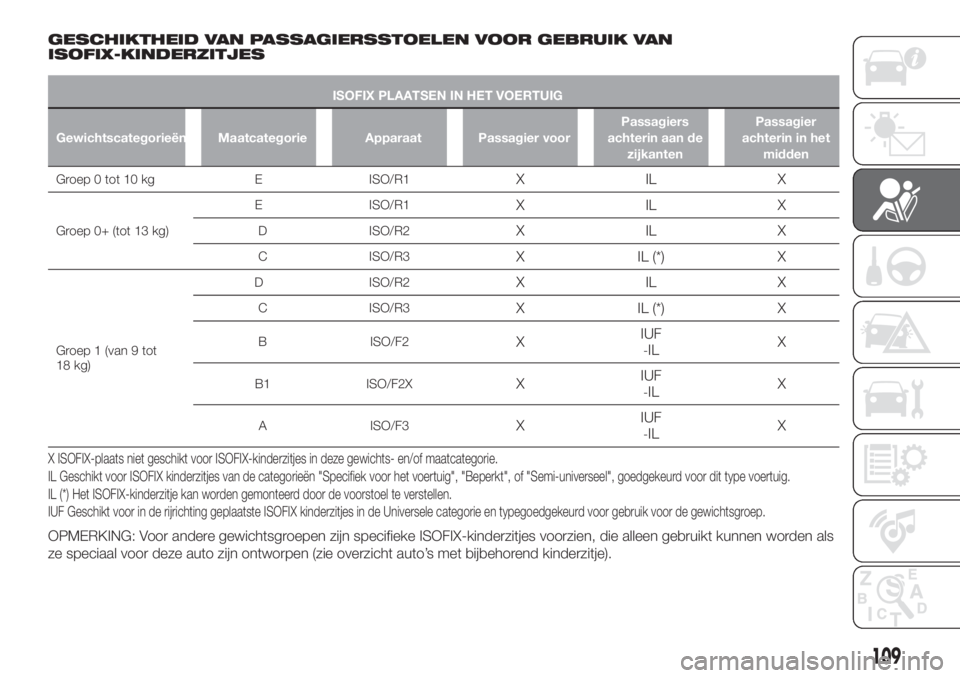

GESCHIKTHEID VAN PASSAGIERSSTOELEN VOOR GEBRUIK VAN
ISOFIX-KINDERZITJES
ISOFIX PLAATSEN IN HET VOERTUIG
Gewichtscategorieën Maatcategorie Apparaat Passagier voorPassagiers
achterin aan de
zijkantenPassagier
achterin in het
midden
Groep 0 tot 10 kg E ISO/R1XILX
Groep 0+ (tot 13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
Groep 1 (van 9 tot
18 kg)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2XIUF-ILX
B1 ISO/F2XXIUF-ILX
A ISO/F3XIUF-ILX
X ISOFIX-plaats niet geschikt voor ISOFIX-kinderzitjes in deze gewichts- en/of maatcategorie.
IL Geschikt voor ISOFIX kinderzitjes van de categorieën "Specifiek voor het voertuig", "Beperkt", of "Semi-universeel", goedgekeurd voor dit typevoertuig.
IL (*) Het ISOFIX-kinderzitje kan worden gemonteerd door de voorstoel te verstellen.
IUF Geschikt voor in de rijrichting geplaatste ISOFIX kinderzitjes in de Universele categorie en typegoedgekeurd voor gebruik voor de gewichtsgroep.
OPMERKING: Voor andere gewichtsgroepen zijn specifieke ISOFIX-kinderzitjes voorzien, die alleen gebruikt kunnen worden als
ze speciaal voor deze auto zijn ontworpen (zie overzicht auto’s met bijbehorend kinderzitje).
109

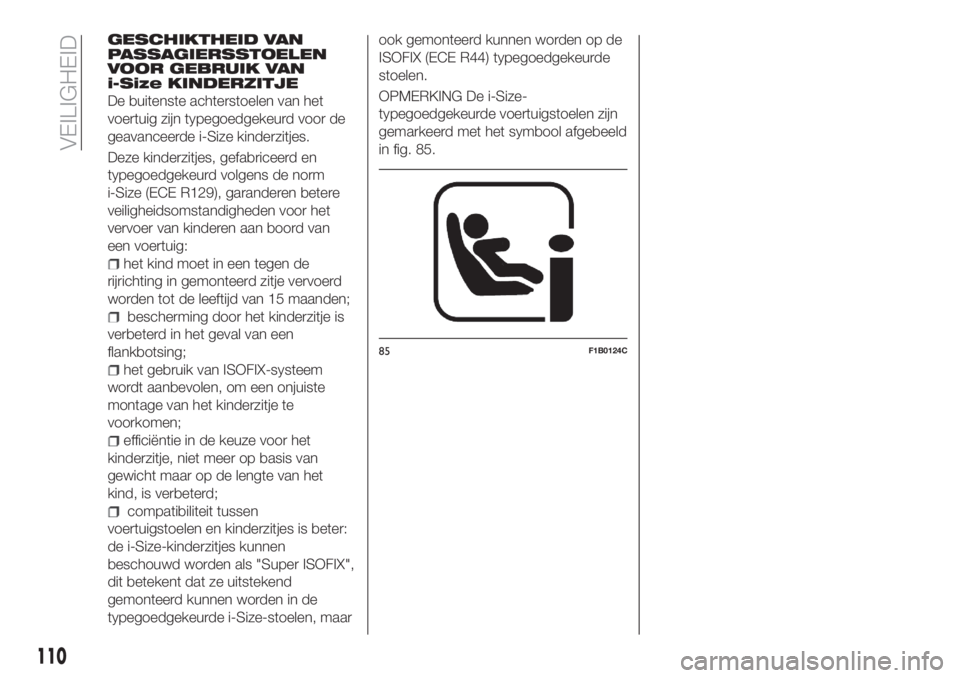

GESCHIKTHEID VAN
PASSAGIERSSTOELEN
VOOR GEBRUIK VAN
i-Size KINDERZITJE
De buitenste achterstoelen van het
voertuig zijn typegoedgekeurd voor de
geavanceerde i-Size kinderzitjes.
Deze kinderzitjes, gefabriceerd en
typegoedgekeurd volgens de norm
i-Size (ECE R129), garanderen betere
veiligheidsomstandigheden voor het
vervoer van kinderen aan boord van
een voertuig:
het kind moet in een tegen de
rijrichting in gemonteerd zitje vervoerd
worden tot de leeftijd van 15 maanden;
bescherming door het kinderzitje is
verbeterd in het geval van een
flankbotsing;
het gebruik van ISOFIX-systeem
wordt aanbevolen, om een onjuiste
montage van het kinderzitje te
voorkomen;
efficiëntie in de keuze voor het
kinderzitje, niet meer op basis van
gewicht maar op de lengte van het
kind, is verbeterd;
compatibiliteit tussen
voertuigstoelen en kinderzitjes is beter:
de i-Size-kinderzitjes kunnen
beschouwd worden als "Super ISOFIX",
dit betekent dat ze uitstekend
gemonteerd kunnen worden in de
typegoedgekeurde i-Size-stoelen, maarook gemonteerd kunnen worden op de
ISOFIX (ECE R44) typegoedgekeurde
stoelen.
OPMERKING De i-Size-
typegoedgekeurde voertuigstoelen zijn
gemarkeerd met het symbool afgebeeld
in fig. 85.
85F1B0124C
110
VEILIGHEID

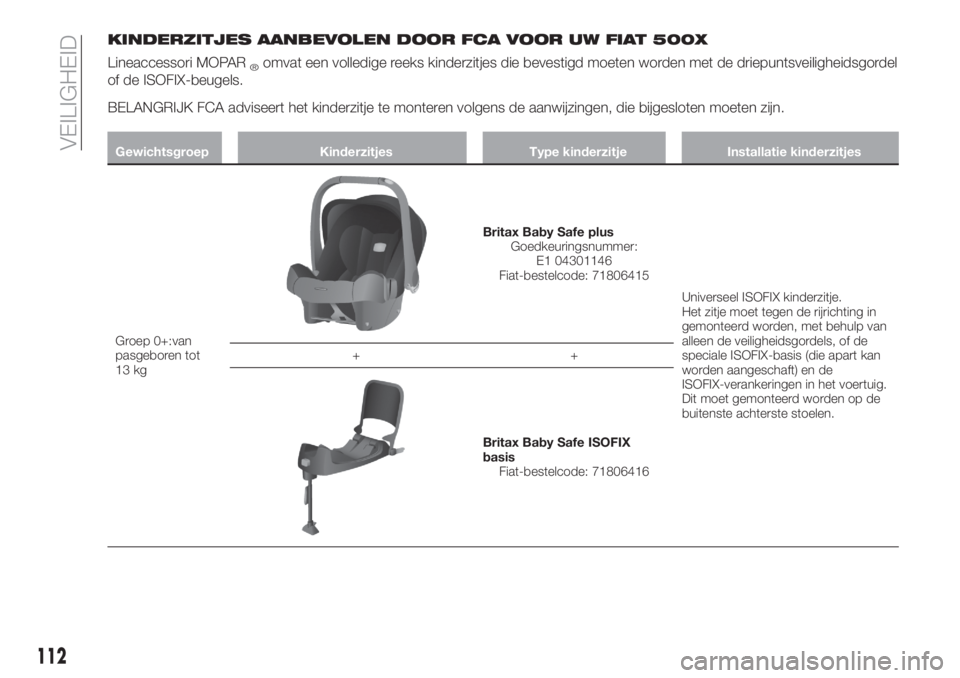

KINDERZITJES AANBEVOLEN DOOR FCA VOOR UW FIAT 500X
Lineaccessori MOPAR®omvat een volledige reeks kinderzitjes die bevestigd moeten worden met de driepuntsveiligheidsgordel
of de ISOFIX-beugels.
BELANGRIJK FCA adviseert het kinderzitje te monteren volgens de aanwijzingen, die bijgesloten moeten zijn.
Gewichtsgroep Kinderzitjes Type kinderzitje Installatie kinderzitjes
Groep 0+:van
pasgeboren tot
13 kg
Britax Baby Safe plus
Goedkeuringsnummer:
E1 04301146
Fiat-bestelcode: 71806415
Universeel ISOFIX kinderzitje.
Het zitje moet tegen de rijrichting in
gemonteerd worden, met behulp van
alleen de veiligheidsgordels, of de
speciale ISOFIX-basis (die apart kan
worden aangeschaft) en de
ISOFIX-verankeringen in het voertuig.
Dit moet gemonteerd worden op de
buitenste achterste stoelen. ++
Britax Baby Safe ISOFIX
basis
Fiat-bestelcode: 71806416
112
VEILIGHEID

Gewichtsgroep Kinderzitjes Type kinderzitje Installatie kinderzitjes
Groep 1: van 9 tot
18 kg
Fair G0/1S
Nummer typegoedkeuring:
E4 04443718
Fiat-bestelcode: 71807388
Universeel ISOFIX kinderzitje.
Dit mag zowel in de rijrichting als tegen
de rijrichting in gemonteerd worden
met behulp van alleen de
veiligheidsgordels van het voertuig of
de Isofix-bevestigingspunten.
FCA adviseert montage met het
ISOFIX-platform (RWF speciaal "G"
type - dat apart aangeschaft moet
worden) voor montage tegen de
rijrichting in of het Isofix-platform (FWF
speciaal "A" type - dat apart
aangeschaft moet worden) voor
montage in de rijrichting, de starre
hoofdsteun (die apart aangeschaft
moet worden) en de Isofix-
verankeringen in het voertuig.
Dit moet gemonteerd worden op de
buitenste achterste stoelen. ++
Referentie A: Fair ISOFIX
RWF-platform, type "G" voor
G 0/1S
Fiat-bestelcode: 71807455
of
Referentie B: Fair ISOFIX
FWF-platform, type "A" voor
G 0/1S
Fiat-bestelcode: 71805364
++
FAIR hoofdsteun
Fiat-bestelcode: 71807387
113

Gewichtsgroep Kinderzitjes Type kinderzitje Installatie kinderzitjes
Groep 1: van 9 tot
18 kg
Britax Safefix TT
Goedkeuringsnummer:
E1 04301199
Fiat-bestelcode: 71805956Deze mag alleen in de rijrichting
gemonteerd worden, met behulp van
ISOFIX-beugels en de bovenste gordel,
die bij het kinderzitje geleverd worden.
Dit moet gemonteerd worden op de
buitenste achterste stoelen.
Britax Roemer Duo Plus
Goedkeuringsnummer type:
E1 04301133
Fiat-bestelcode: 71803161Deze mag alleen in de rijrichting
gemonteerd worden, met behulp van
ISOFIX-beugels en de bovenste gordel,
die bij het kinderzitje geleverd worden.
Dit moet gemonteerd worden op de
buitenste achterste stoelen.
Groep 2: van
15 kg tot 36 kg
Fair Junior Fix
Nummer typegoedkeuring:
E4 04443721
Fiat-bestelcode: 71806570Het kan alleen in de rijrichting
gemonteerd worden, met behulp van
de driepuntsveiligheidsgordel en de
ISOFIX-bevestigingen, indien
aanwezig.
114
VEILIGHEID

Belangrijke aanbevelingen voor het
veilig vervoeren van kinderen
Monteer de kinderzitjes op de
achterbank, omdat die plaats bij een
ongeval de meeste bescherming biedt.
Houd kinderen zo lang mogelijk in
kinderzitjes tegen de rijrichting in,
minstens tot ze 3-4 jaar oud zijn.
Als de passagiersairbag buiten
werking is gesteld, controleer dan of het
speciale lampje op het paneel op het
dashboard brandt om er zeker van te
zijn dat deze airbag daadwerkelijk is
uitgeschakeld.
Neem de aanwijzingen die de
producent verplicht bij het kinderzitje
moet leveren zorgvuldig in acht. Bewaar
deze instructies samen met de overige
documenten en dit instructieboek in de
auto. Gebruik geen gebruikte
kinderzitjes waarvan de
gebruiksaanwijzingen ontbreken.
Elk kinderzitje is bedoeld voor slechts
één kind: vervoer nooit twee kinderen in
één zitje.
Controleer altijd of de gordel niet
langs de nek van het kind loopt.
Controleer of de gordel goed is
vastgemaakt door eraan te trekken.
Controleer tijdens het rijden of het
kind geen verkeerde houding aanneemt
of de gordels losmaakt.
Laat een kind nooit het diagonale
gordelgedeelte onder zijn arm of achter
zijn rug omleggen.
Vervoer kinderen nooit op schoot,
ook geen pasgeborenen. Niemand is in
staat om een kind vast te houden bij
een ongeval.
Als de auto betrokken is geweest bij
een aanrijding, vervang het kinderzitje
dan door een nieuwe. Bovendien, en
afhankelijk van het type kinderzitje dat
geïnstalleerd is, moeten de
Isofix-verankeringen of de
veiligheidsgordel waarmee het
kinderzitje vastzat ook worden
vervangen.
Elk kinderzitje dat op de buitenste
zijden van de achterbank en in de
rijrichting van het voertuig gemonteerd
wordt, moet, onafhankelijk van de
gewichtsgroep, gemonteerd worden
nadat de betreffende hoofdsteun van
de achterbank verwijderd is. Dit is niet
van toepassing op kinderzitjes die
uitsluitend bestaan uit een zitting
(zonder rugleuning). U moet zulke
kinderzitjes installeren wanneer de
overeenkomende hoofdsteun
gemonteerd is. Verwijderde
hoofdsteunen moeten in de auto
worden bewaard en terug worden
geplaatst als de stoel door een
volwassene wordt gebruikt.
BELANGRIJK
79)ZEER GEVAARLIJK Plaats NOOIT een
kinderzitje tegen de rijrichting in op de
passagiersstoel van auto's met een actieve
passagiersairbag. Bij een ongeval, hoe
klein ook, kan de airbag ernstig letsel en
zelfs de dood van het kind tot gevolg
hebben. Het is raadzaam kinderen altijd in
kinderzitjes op de achterbank te vervoeren:
bij een ongeval biedt de achterbank de
meeste bescherming.
80)Op de zonneklep is een etiket met
symbolen aangebracht dat eraan herinnert
dat de airbag verplicht uitgeschakeld moet
worden als een tegen de rijrichting in
gemonteerd kinderzitje op de voorstoel
wordt gemonteerd. Neem altijd de
aanwijzingen op de zonneklep aan
passagierszijde in acht (zie de paragraaf
"Aanvullend veiligheidssysteem (SRS) -
Airbag").
81)Mocht het toch nodig zijn om een kind
in een tegen de rijrichting in gemonteerd
kinderzitje op de passagiersstoel voor te
vervoeren, dan moeten de frontairbag en
zijairbag aan passagierszijde worden
uitgeschakeld via het hoofdmenu van het
display (zie de aanwijzingen in de paragraaf
"Display", in het hoofdstuk "Kennismaking
met het instrumentenpaneel"), de
uitschakeling moet geverifieerd worden
door te controleren of de led
OFFop
het dashboard brandt. Bovendien moet de
passagiersstoel zo ver mogelijk naar
achteren zijn geschoven om te voorkomen
dat het kinderzitje eventueel in aanraking
komt met het dashboard.
115

82)Verplaats de voorste passagiersstoel of
de achterbank niet als er een kind op zit of
als het kind in een geschikt kinderzitje zit
83)Onjuiste montage van het kinderzitje
kan ertoe leiden dat het
beschermingssysteem inefficiënt wordt. Bij
een ongeval kan het kinderzitje loskomen
en kan het kind zelfs dodelijk gewond
raken. Houd u bij het monteren van
kinderzitjes voor pasgeborenen of kinderen
strikt aan de aanwijzingen van de fabrikant.
84)Wanneer het kinderzitje niet in gebruik
is, zet het dan vast met de
veiligheidsgordel of met de ISOFIX-
bevestigingen, of verwijder het uit het
voertuig. Laat het kinderzitje niet los in het
interieur liggen. Zo kan het in geval van
abrupt remmen of een ongeval geen letsel
bij de inzittenden veroorzaken.
85)Verplaats de stoel niet als er een
kinderzitje is geplaatst: verwijder altijd eerst
het kinderzitje alvorens de stoel anders in
te stellen.
86)Zorg er altijd voor dat het diagonale
gedeelte van de veiligheidsgordel niet
onder de armen door of achter de rug van
het kind langs loopt. Bij een ongeval zal de
veiligheidsgordel het kind niet vast kunnen
houden, met het risico van zelfs dodelijk
letsel. Daarom moet het kind de
veiligheidsgordel altijd correct omleggen.
87)Gebruik één onderste verankeringspunt
niet voor de installatie van meer dan één
kinderzitje.
88)Als een universeel ISOFIX-kinderzitje
niet aan alle drie de verankeringspunten is
vastgemaakt, zal het kinderzitje het kind
niet goed kunnen beschermen. In geval
van een aanrijding zou het kind ernstig
gewond kunnen raken of zelfs kunnen
overlijden.89)Monteer het kinderzitje alleen bij
stilstaande auto. Het kinderzitje is op de
juiste wijze aan de beugels bevestigd als
de vergrendeling hoorbaar vastklikt. De
instructies voor montage, demontage en
plaatsing moeten in elk geval worden
opgevolgd. De fabrikant van het kinderzitje
is verplicht deze instructies bij het
kinderzitje te leveren.AANVULLEND
VEILIGHEIDSSYSTEEM
(SRS) - AIRBAGS
Het voertuig is voorzien van:
frontairbag bestuurderszijde;
frontairbag passagierszijde;
airbags aan passagiers- en
bestuurderszijde ter bescherming van
bekken, borst en schouders (zijairbags);
zijairbags die het hoofd van de
inzittenden voor- en achterin
beschermen (hoofdairbags)
knie-airbag bestuurder (waar
aanwezig).
De plaats van de airbags in het voertuig
is gemarkeerd met het woord
"AIRBAG" in het midden van het
stuurwiel, op het dashboard, op de
bekleding aan de zijkant of met een
sticker die in het gebied waar de airbag
wordt opgeblazen zit.
FRONTAIRBAGS
De frontairbags voor bestuurder/
passagier en de knie-airbag voor de
bestuurder (indien aanwezig)
beschermen de inzittenden op de
voorstoelen in geval van middelzware/
zware frontale botsingen, door de
airbag tussen de inzittende en het
stuurwiel of het dashboard op te
blazen.
116
VEILIGHEID
