FIAT 500X 2018 Libretto Uso Manutenzione (in Italian)

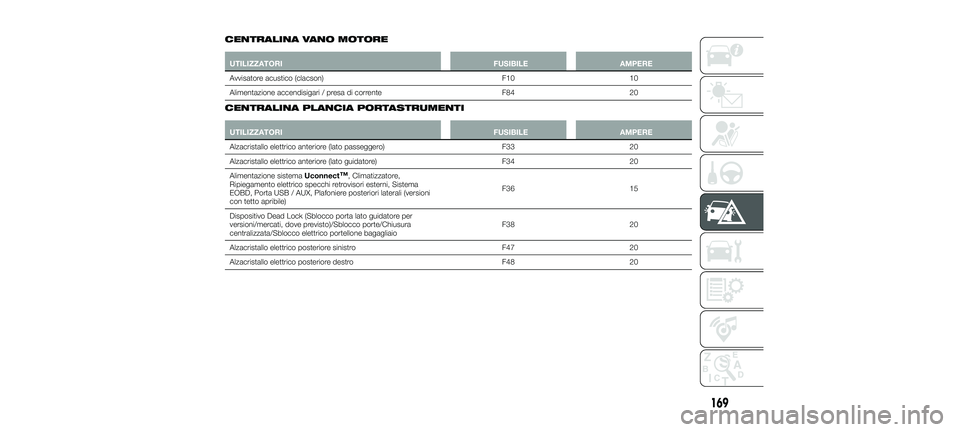

CENTRALINA VANO MOTORE
UTILIZZATORIFUSIBILEAMPERE
Avvisatore acustico (clacson) F1010
Alimentazione accendisigari / presa di corrente F8420
CENTRALINA PLANCIA PORTASTRUMENTI
UTILIZZATORI FUSIBILEAMPERE
Alzacristallo elettrico anteriore (lato passeggero) F3320
Alzacristallo elettrico anteriore (lato guidatore) F3420
Alimentazione sistema Uconnect
™, Climatizzatore,
Ripiegamento elettrico specchi retrovisori esterni, Sistema
EOBD, Porta USB / AUX, Plafoniere posteriori laterali (versioni
con tetto apribile) F36
15
Dispositivo Dead Lock (Sblocco porta lato guidatore per
versioni/mercati, dove previsto)/Sblocco porte/Chiusura
centralizzata/Sblocco elettrico portellone bagagliaio F38
20
Alzacristallo elettrico posteriore sinistro F4720
Alzacristallo elettrico posteriore destro F4820
169
23-10-2017 5:52 Pagina 169

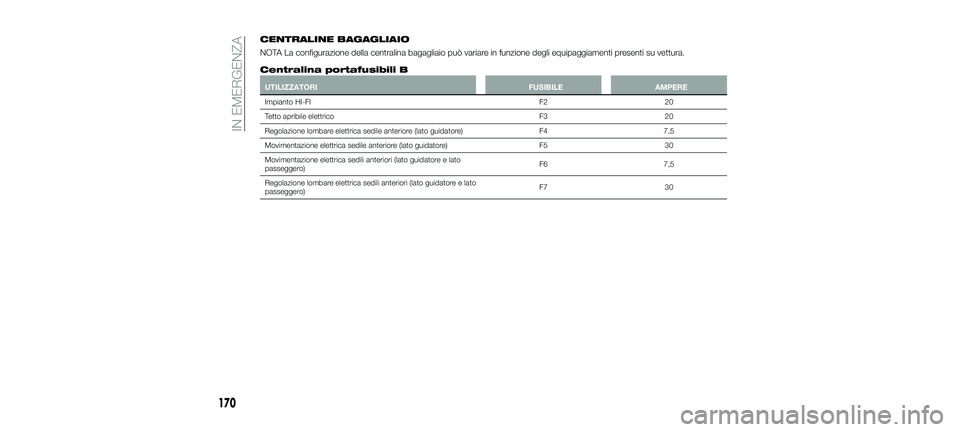

CENTRALINE BAGAGLIAIO
NOTA La configurazione della centralina bagagliaio può variare in funzione degli equipaggiamenti presenti su vettura.
Centralina portafusibili B
UTILIZZATORIFUSIBILEAMPERE
Impianto HI-FI F220
Tetto apribile elettrico F320
Regolazione lombare elettrica sedile anteriore (lato guidatore) F47,5
Movimentazione elettrica sedile anteriore (lato guidatore) F530
Movimentazione elettrica sedili anteriori (lato guidatore e lato
passeggero) F6
7,5
Regolazione lombare elettrica sedili anteriori (lato guidatore e lato
passeggero) F7
30
170
IN EMERGENZA
23-10-2017 5:52 Pagina 170

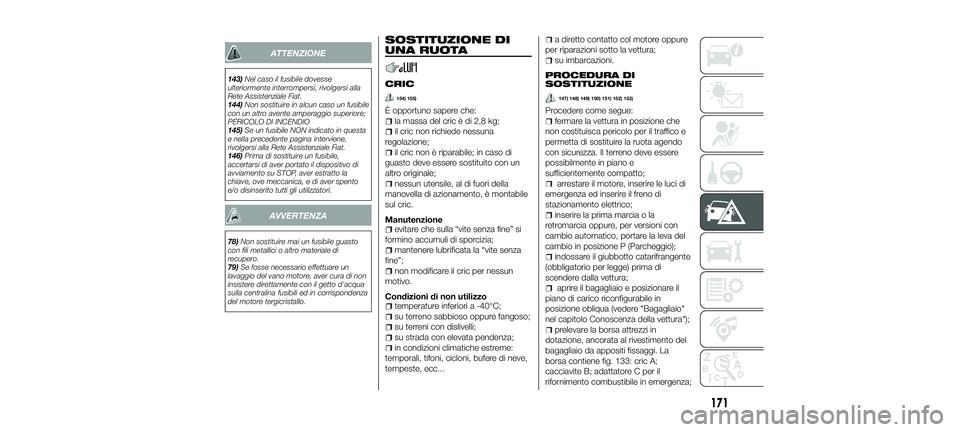

ATTENZIONE
143)Nel caso il fusibile dovesse
ulteriormente interrompersi, rivolgersi alla
Rete Assistenziale Fiat.
144) Non sostituire in alcun caso un fusibile
con un altro avente amperaggio superiore;
PERICOLO DI INCENDIO
145) Se un fusibile NON indicato in questa
e nella precedente pagina interviene,
rivolgersi alla Rete Assistenziale Fiat.
146) Prima di sostituire un fusibile,
accertarsi di aver portato il dispositivo di
avviamento su STOP, aver estratto la
chiave, ove meccanica, e di aver spento
e/o disinserito tutti gli utilizzatori.
AVVERTENZA
78) Non sostituire mai un fusibile guasto
con fili metallici o altro materiale di
recupero.
79) Se fosse necessario effettuare un
lavaggio del vano motore, aver cura di non
insistere direttamente con il getto d'acqua
sulla centralina fusibili ed in corrispondenza
del motore tergicristallo.
SOSTITUZIONE DI
UNA RUOTA
CRIC
154) 155)
È opportuno sapere che:
la massa del cric è di 2,8 kg;
il cric non richiede nessuna
regolazione;
il cric non è riparabile; in caso di
guasto deve essere sostituito con un
altro originale;
nessun utensile, al di fuori della
manovella di azionamento, è montabile
sul cric.
Manutenzione
evitare che sulla “vite senza fine” si
formino accumuli di sporcizia;
mantenere lubrificata la “vite senza
fine”;
non modificare il cric per nessun
motivo.
Condizioni di non utilizzo
temperature inferiori a -40°C;
su terreno sabbioso oppure fangoso;
su terreni con dislivelli;
su strada con elevata pendenza;
in condizioni climatiche estreme:
temporali, tifoni, cicloni, bufere di neve,
tempeste, ecc...
a diretto contatto col motore oppure
per riparazioni sotto la vettura;
su imbarcazioni.
PROCEDURA DI
SOSTITUZIONE
147) 148) 149) 150) 151) 152) 153)
Procedere come segue:
fermare la vettura in posizione che
non costituisca pericolo per il traffico e
permetta di sostituire la ruota agendo
con sicurezza. Il terreno deve essere
possibilmente in piano e
sufficientemente compatto;
arrestare il motore, inserire le luci di
emergenza ed inserire il freno di
stazionamento elettrico;
inserire la prima marcia o la
retromarcia oppure, per versioni con
cambio automatico, portare la leva del
cambio in posizione P (Parcheggio);
indossare il giubbotto catarifrangente
(obbligatorio per legge) prima di
scendere dalla vettura;
aprire il bagagliaio e posizionare il
piano di carico riconfigurabile in
posizione obliqua (vedere "Bagagliaio"
nel capitolo Conoscenza della vettura");
prelevare la borsa attrezzi in
dotazione, ancorata al rivestimento del
bagagliaio da appositi fissaggi. La
borsa contiene fig. 133: cric A;
cacciavite B; adattatore C per il
rifornimento combustibile in emergenza;
171
23-10-2017 5:52 Pagina 171

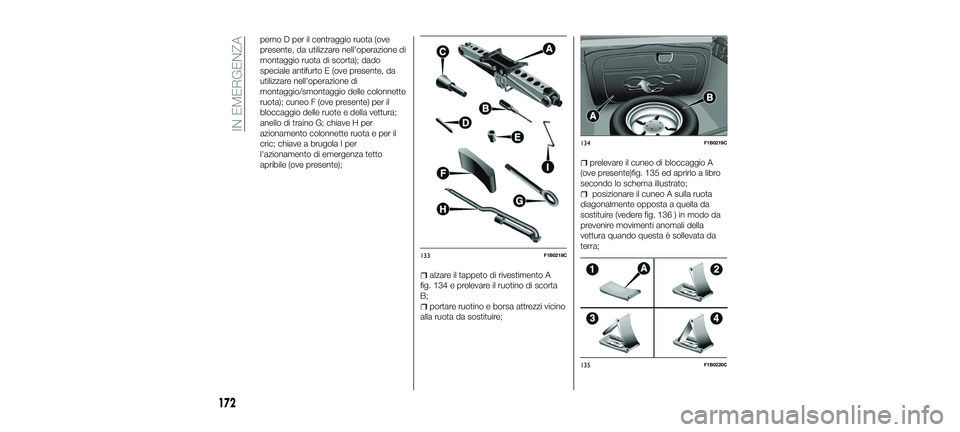

perno D per il centraggio ruota (ove
presente, da utilizzare nell'operazione di
montaggio ruota di scorta); dado
speciale antifurto E (ove presente, da
utilizzare nell'operazione di
montaggio/smontaggio delle colonnette
ruota); cuneo F (ove presente) per il
bloccaggio delle ruote e della vettura;
anello di traino G; chiave H per
azionamento colonnette ruota e per il
cric; chiave a brugola I per
l'azionamento di emergenza tetto
apribile (ove presente);
alzare il tappeto di rivestimento A
fig. 134 e prelevare il ruotino di scorta
B;
portare ruotino e borsa attrezzi vicino
alla ruota da sostituire;
prelevare il cuneo di bloccaggio A
(ove presente)fig. 135 ed aprirlo a libro
secondo lo schema illustrato;
posizionare il cuneo A sulla ruota
diagonalmente opposta a quella da
sostituire (vedere fig. 136 ) in modo da
prevenire movimenti anomali della
vettura quando questa è sollevata da
terra;
133F1B0218C
134F1B0219C
135F1B0220C
172
IN EMERGENZA
23-10-2017 5:52 Pagina 172

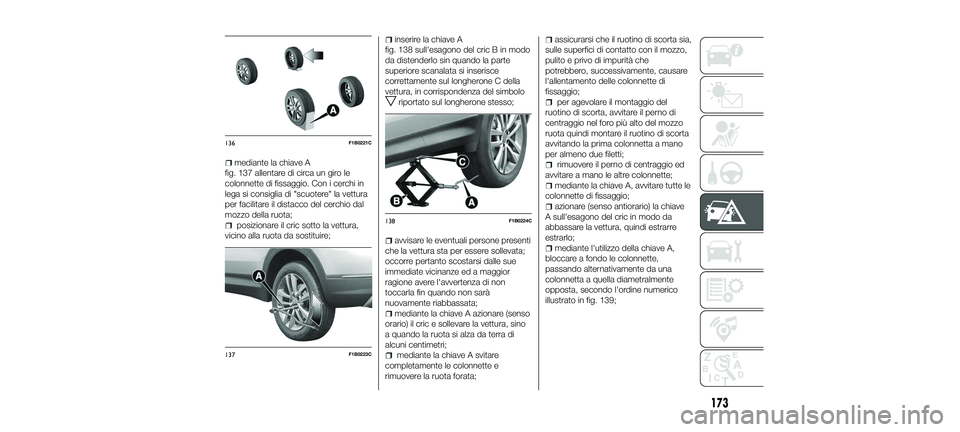

mediante la chiave A
fig. 137 allentare di circa un giro le
colonnette di fissaggio. Con i cerchi in
lega si consiglia di "scuotere" la vettura
per facilitare il distacco del cerchio dal
mozzo della ruota;
posizionare il cric sotto la vettura,
vicino alla ruota da sostituire;
inserire la chiave A
fig. 138 sull'esagono del cric B in modo
da distenderlo sin quando la parte
superiore scanalata si inserisce
correttamente sul longherone C della
vettura, in corrispondenza del simbolo
riportato sul longherone stesso;
avvisare le eventuali persone presenti
che la vettura sta per essere sollevata;
occorre pertanto scostarsi dalle sue
immediate vicinanze ed a maggior
ragione avere l'avvertenza di non
toccarla fin quando non sarà
nuovamente riabbassata;
mediante la chiave A azionare (senso
orario) il cric e sollevare la vettura, sino
a quando la ruota si alza da terra di
alcuni centimetri;
mediante la chiave A svitare
completamente le colonnette e
rimuovere la ruota forata;
assicurarsi che il ruotino di scorta sia,
sulle superfici di contatto con il mozzo,
pulito e privo di impurità che
potrebbero, successivamente, causare
l'allentamento delle colonnette di
fissaggio;
per agevolare il montaggio del
ruotino di scorta, avvitare il perno di
centraggio nel foro più alto del mozzo
ruota quindi montare il ruotino di scorta
avvitando la prima colonnetta a mano
per almeno due filetti;
rimuovere il perno di centraggio ed
avvitare a mano le altre colonnette;
mediante la chiave A, avvitare tutte le
colonnette di fissaggio;
azionare (senso antiorario) la chiave
A sull'esagono del cric in modo da
abbassare la vettura, quindi estrarre
estrarlo;
mediante l'utilizzo della chiave A,
bloccare a fondo le colonnette,
passando alternativamente da una
colonnetta a quella diametralmente
opposta, secondo l'ordine numerico
illustrato in fig. 139;
136F1B0221C
137F1B0223C
138F1B0224C
173
23-10-2017 5:52 Pagina 173

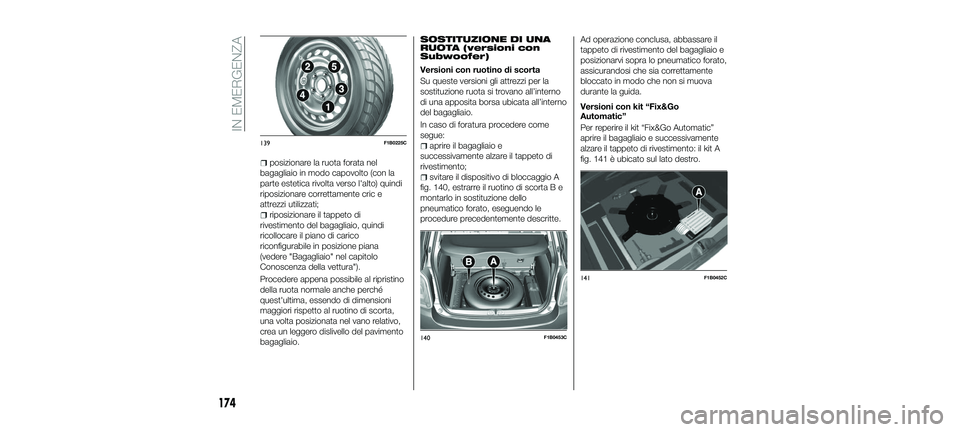

posizionare la ruota forata nel
bagagliaio in modo capovolto (con la
parte estetica rivolta verso l'alto) quindi
riposizionare correttamente cric e
attrezzi utilizzati;
riposizionare il tappeto di
rivestimento del bagagliaio, quindi
ricollocare il piano di carico
riconfigurabile in posizione piana
(vedere "Bagagliaio" nel capitolo
Conoscenza della vettura").
Procedere appena possibile al ripristino
della ruota normale anche perché
quest'ultima, essendo di dimensioni
maggiori rispetto al ruotino di scorta,
una volta posizionata nel vano relativo,
crea un leggero dislivello del pavimento
bagagliaio.
SOSTITUZIONE DI UNA
RUOTA (versioni con
Subwoofer)
Versioni con ruotino di scorta
Su queste versioni gli attrezzi per la
sostituzione ruota si trovano all’interno
di una apposita borsa ubicata all’interno
del bagagliaio.
In caso di foratura procedere come
segue:
aprire il bagagliaio e
successivamente alzare il tappeto di
rivestimento;
svitare il dispositivo di bloccaggio A
fig. 140, estrarre il ruotino di scorta B e
montarlo in sostituzione dello
pneumatico forato, eseguendo le
procedure precedentemente descritte. Ad operazione conclusa, abbassare il
tappeto di rivestimento del bagagliaio e
posizionarvi sopra lo pneumatico forato,
assicurandosi che sia correttamente
bloccato in modo che non si muova
durante la guida.

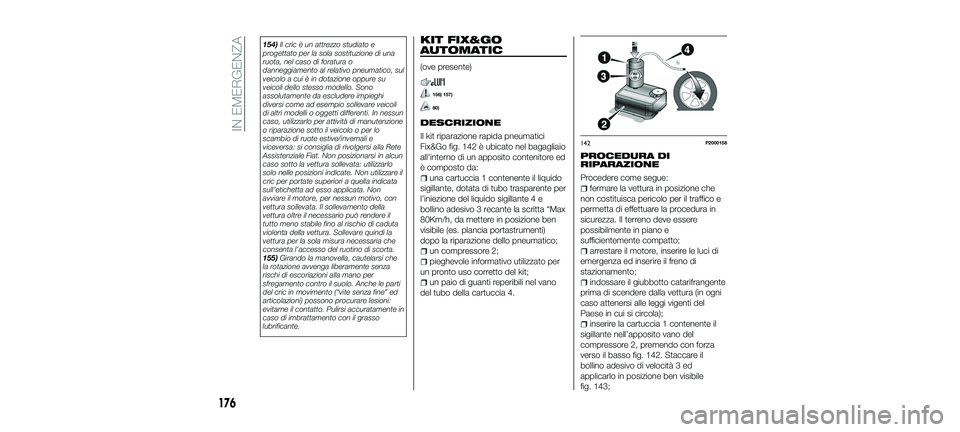

Versioni con kit “Fix&Go
Automatic”
Per reperire il kit “Fix&Go Automatic”
aprire il bagagliaio e successivamente
alzare il tappeto di rivestimento: il kit A
fig. 141 è ubicato sul lato destro.
139F1B0225C
140F1B0453C
141F1B0452C
174
IN EMERGENZA
23-10-2017 5:52 Pagina 174

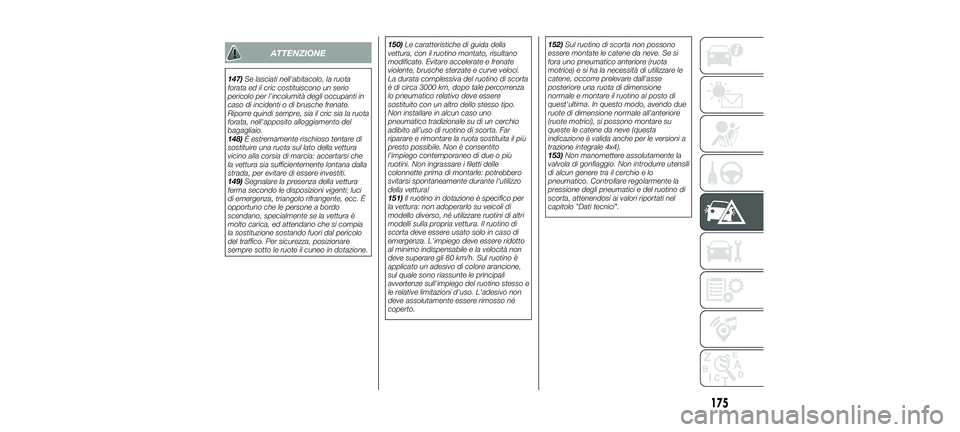

ATTENZIONE
147)Se lasciati nell'abitacolo, la ruota
forata ed il cric costituiscono un serio
pericolo per l'incolumità degli occupanti in
caso di incidenti o di brusche frenate.
Riporre quindi sempre, sia il cric sia la ruota
forata, nell'apposito alloggiamento del
bagagliaio.
148) È estremamente rischioso tentare di
sostituire una ruota sul lato della vettura
vicino alla corsia di marcia: accertarsi che
la vettura sia sufficientemente lontana dalla
strada, per evitare di essere investiti.
149) Segnalare la presenza della vettura
ferma secondo le disposizioni vigenti: luci
di emergenza, triangolo rifrangente, ecc. È
opportuno che le persone a bordo
scendano, specialmente se la vettura è
molto carica, ed attendano che si compia
la sostituzione sostando fuori dal pericolo
del traffico. Per sicurezza, posizionare
sempre sotto le ruote il cuneo in dotazione. 150)
Le caratteristiche di guida della
vettura, con il ruotino montato, risultano
modificate. Evitare accelerate e frenate
violente, brusche sterzate e curve veloci.
La durata complessiva del ruotino di scorta
è di circa 3000 km, dopo tale percorrenza
lo pneumatico relativo deve essere
sostituito con un altro dello stesso tipo.
Non installare in alcun caso uno
pneumatico tradizionale su di un cerchio
adibito all’uso di ruotino di scorta. Far
riparare e rimontare la ruota sostituita il più
presto possibile. Non è consentito
l’impiego contemporaneo di due o più
ruotini. Non ingrassare i filetti delle
colonnette prima di montarle: potrebbero
svitarsi spontaneamente durante l'utilizzo
della vettura!
151) Il ruotino in dotazione è specifico per
la vettura: non adoperarlo su veicoli di
modello diverso, né utilizzare ruotini di altri
modelli sulla propria vettura. Il ruotino di
scorta deve essere usato solo in caso di
emergenza. L'impiego deve essere ridotto
al minimo indispensabile e la velocità non
deve superare gli 80 km/h. Sul ruotino è
applicato un adesivo di colore arancione,
sul quale sono riassunte le principali
avvertenze sull'impiego del ruotino stesso e
le relative limitazioni d'uso. L'adesivo non
deve assolutamente essere rimosso né
coperto. 152)
Sul ruotino di scorta non possono
essere montate le catene da neve. Se si
fora uno pneumatico anteriore (ruota
motrice) e si ha la necessità di utilizzare le
catene, occorre prelevare dall'asse
posteriore una ruota di dimensione
normale e montare il ruotino al posto di
quest'ultima. In questo modo, avendo due
ruote di dimensione normale all'anteriore
(ruote motrici), si possono montare su
queste le catene da neve (questa
indicazione è valida anche per le versioni a
trazione integrale 4x4).
153) Non manomettere assolutamente la
valvola di gonfiaggio. Non introdurre utensili
di alcun genere tra il cerchio e lo
pneumatico. Controllare regolarmente la
pressione degli pneumatici e del ruotino di
scorta, attenendosi ai valori riportati nel
capitolo "Dati tecnici".
175
23-10-2017 5:52 Pagina 175

154)Il cric è un attrezzo studiato e
progettato per la sola sostituzione di una
ruota, nel caso di foratura o
danneggiamento al relativo pneumatico, sul
veicolo a cui è in dotazione oppure su
veicoli dello stesso modello. Sono
assolutamente da escludere impieghi
diversi come ad esempio sollevare veicoli
di altri modelli o oggetti differenti. In nessun
caso, utilizzarlo per attività di manutenzione
o riparazione sotto il veicolo o per lo
scambio di ruote estive/invernali e
viceversa: si consiglia di rivolgersi alla Rete
Assistenziale Fiat. Non posizionarsi in alcun
caso sotto la vettura sollevata: utilizzarlo
solo nelle posizioni indicate. Non utilizzare il
cric per portate superiori a quella indicata
sull’etichetta ad esso applicata. Non
avviare il motore, per nessun motivo, con
vettura sollevata. Il sollevamento della
vettura oltre il necessario può rendere il
tutto meno stabile fino al rischio di caduta
violenta della vettura. Sollevare quindi la
vettura per la sola misura necessaria che
consenta l’accesso del ruotino di scorta.
155) Girando la manovella, cautelarsi che
la rotazione avvenga liberamente senza
rischi di escoriazioni alla mano per
sfregamento contro il suolo. Anche le parti
del cric in movimento (“vite senza fine” ed
articolazioni) possono procurare lesioni:
evitarne il contatto. Pulirsi accuratamente in
caso di imbrattamento con il grasso
lubrificante.KIT FIX&GO
AUTOMATIC
(ove presente)
156) 157)
80)
DESCRIZIONE
Il kit riparazione rapida pneumatici
Fix&Go fig. 142 è ubicato nel bagagliaio
all'interno di un apposito contenitore ed
è composto da:
una cartuccia 1 contenente il liquido
sigillante, dotata di tubo trasparente per
l’iniezione del liquido sigillante 4 e
bollino adesivo 3 recante la scritta “Max
80Km/h, da mettere in posizione ben
visibile (es. plancia portastrumenti)
dopo la riparazione dello pneumatico;
un compressore 2;
pieghevole informativo utilizzato per
un pronto uso corretto del kit;
un paio di guanti reperibili nel vano
del tubo della cartuccia 4.
PROCEDURA DI
RIPARAZIONE
Procedere come segue:
fermare la vettura in posizione che
non costituisca pericolo per il traffico e
permetta di effettuare la procedura in
sicurezza. Il terreno deve essere
possibilmente in piano e
sufficientemente compatto;
arrestare il motore, inserire le luci di
emergenza ed inserire il freno di
stazionamento;
indossare il giubbotto catarifrangente
prima di scendere dalla vettura (in ogni
caso attenersi alle leggi vigenti del
Paese in cui si circola);
inserire la cartuccia 1 contenente il
sigillante nell’apposito vano del
compressore 2, premendo con forza
verso il basso fig. 142. Staccare il
bollino adesivo di velocità 3 ed
applicarlo in posizione ben visibile
fig. 143;
142P2000158
176
IN EMERGENZA
23-10-2017 5:52 Pagina 176

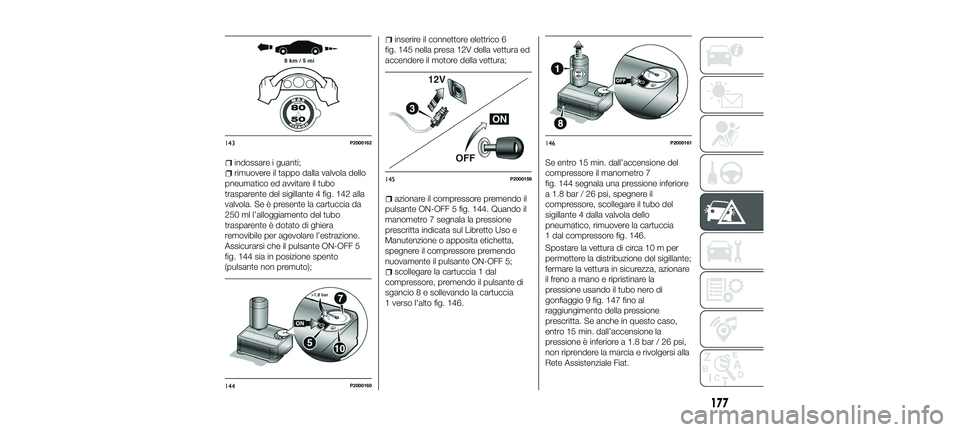

indossare i guanti;
rimuovere il tappo dalla valvola dello
pneumatico ed avvitare il tubo
trasparente del sigillante 4 fig. 142 alla
valvola. Se è presente la cartuccia da
250 ml l’alloggiamento del tubo
trasparente è dotato di ghiera
removibile per agevolare l’estrazione.
Assicurarsi che il pulsante ON-OFF 5
fig. 144 sia in posizione spento
(pulsante non premuto);
inserire il connettore elettrico 6
fig. 145 nella presa 12V della vettura ed
accendere il motore della vettura;
azionare il compressore premendo il
pulsante ON-OFF 5 fig. 144. Quando il
manometro 7 segnala la pressione
prescritta indicata sul Libretto Uso e
Manutenzione o apposita etichetta,
spegnere il compressore premendo
nuovamente il pulsante ON-OFF 5;
scollegare la cartuccia 1 dal
compressore, premendo il pulsante di
sgancio 8 e sollevando la cartuccia
1 verso l’alto fig. 146. Se entro 15 min. dall’accensione del
compressore il manometro 7
fig. 144 segnala una pressione inferiore
a 1.8 bar / 26 psi, spegnere il
compressore, scollegare il tubo del
sigillante 4 dalla valvola dello
pneumatico, rimuovere la cartuccia
1 dal compressore fig. 146.
Spostare la vettura di circa 10 m per
permettere la distribuzione del sigillante;
fermare la vettura in sicurezza, azionare
il freno a mano e ripristinare la
pressione usando il tubo nero di
gonfiaggio 9 fig. 147 fino al
raggiungimento della pressione
prescritta. Se anche in questo caso,
entro 15 min. dall’accensione la
pressione è inferiore a 1.8 bar / 26 psi,
non riprendere la marcia e rivolgersi alla
Rete Assistenziale Fiat.
143P2000162
144P2000160
145P2000159
146P2000161
177
23-10-2017 5:52 Pagina 177

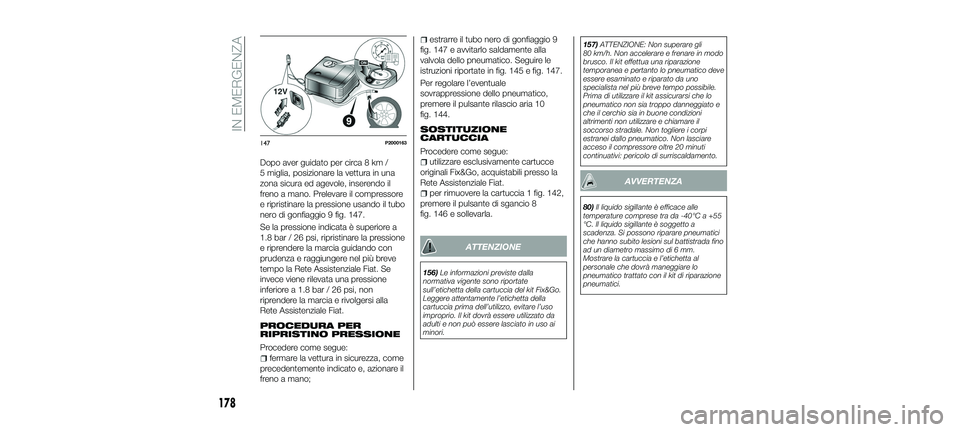

Dopo aver guidato per circa 8 km /
5 miglia, posizionare la vettura in una
zona sicura ed agevole, inserendo il
freno a mano. Prelevare il compressore
e ripristinare la pressione usando il tubo
nero di gonfiaggio 9 fig. 147.
Se la pressione indicata è superiore a
1.8 bar / 26 psi, ripristinare la pressione
e riprendere la marcia guidando con
prudenza e raggiungere nel più breve
tempo la Rete Assistenziale Fiat. Se
invece viene rilevata una pressione
inferiore a 1.8 bar / 26 psi, non
riprendere la marcia e rivolgersi alla
Rete Assistenziale Fiat.
PROCEDURA PER
RIPRISTINO PRESSIONE
Procedere come segue:
fermare la vettura in sicurezza, come
precedentemente indicato e, azionare il
freno a mano;
estrarre il tubo nero di gonfiaggio 9
fig. 147 e avvitarlo saldamente alla
valvola dello pneumatico. Seguire le
istruzioni riportate in fig. 145 e fig. 147.
Per regolare l’eventuale
sovrappressione dello pneumatico,
premere il pulsante rilascio aria 10
fig. 144.
SOSTITUZIONE
CARTUCCIA
Procedere come segue:
utilizzare esclusivamente cartucce
originali Fix&Go, acquistabili presso la
Rete Assistenziale Fiat.
per rimuovere la cartuccia 1 fig. 142,
premere il pulsante di sgancio 8
fig. 146 e sollevarla.
ATTENZIONE
156) Le informazioni previste dalla
normativa vigente sono riportate
sull’etichetta della cartuccia del kit Fix&Go.
Leggere attentamente l’etichetta della
cartuccia prima dell’utilizzo, evitare l’uso
improprio. Il kit dovrà essere utilizzato da
adulti e non può essere lasciato in uso ai
minori. 157)
ATTENZIONE: Non superare gli
80 km/h. Non accelerare e frenare in modo
brusco. Il kit effettua una riparazione
temporanea e pertanto lo pneumatico deve
essere esaminato e riparato da uno
specialista nel più breve tempo possibile.
Prima di utilizzare il kit assicurarsi che lo
pneumatico non sia troppo danneggiato e
che il cerchio sia in buone condizioni
altrimenti non utilizzare e chiamare il
soccorso stradale. Non togliere i corpi
estranei dallo pneumatico. Non lasciare
acceso il compressore oltre 20 minuti
continuativi: pericolo di surriscaldamento.
AVVERTENZA
80) Il liquido sigillante è efficace alle
temperature comprese tra da -40°C a +55
°C. Il liquido sigillante è soggetto a
scadenza. Si possono riparare pneumatici
che hanno subito lesioni sul battistrada fino
ad un diametro massimo di 6 mm.
Mostrare la cartuccia e l’etichetta al
personale che dovrà maneggiare lo
pneumatico trattato con il kit di riparazione
pneumatici.
147P2000163
178
IN EMERGENZA
23-10-2017 5:52 Pagina 178
