81)Wanneer het kinderzitje niet in gebruik
is, zet het dan vast met de
veiligheidsgordel of met de ISOFIX-
bevestigingen, of verwijder het uit het
voertuig. Laat het kinderzitje niet los in het
interieur liggen. Zo kan het in geval van
abrupt remmen of een ongeval geen letsel
bij de inzittenden veroorzaken.
82)Verplaats de stoel niet als er een
kinderzitje is geplaatst: verwijder altijd eerst
het kinderzitje alvorens de stoel anders in
te stellen.
83)Zorg er altijd voor dat het diagonale
gedeelte van de veiligheidsgordel niet
onder de armen door of achter de rug van
het kind langs loopt. Bij een ongeval zal de
veiligheidsgordel het kind niet vast kunnen
houden, met het risico van zelfs dodelijk
letsel. Daarom moet het kind de
veiligheidsgordel altijd correct omleggen.
84)Gebruik één onderste verankeringspunt
niet voor de installatie van meer dan één
kinderzitje.
85)Als een universeel ISOFIX-kinderzitje
niet aan alle drie de verankeringspunten is
vastgemaakt, zal het kinderzitje het kind
niet goed kunnen beschermen. In geval
van een aanrijding zou het kind ernstig
gewond kunnen raken of zelfs kunnen
overlijden.
86)Monteer het kinderzitje alleen bij
stilstaande auto. Het kinderzitje is op de
juiste wijze aan de beugels bevestigd als
de vergrendeling hoorbaar vastklikt. De
instructies voor montage, demontage en
plaatsing moeten in elk geval worden
opgevolgd. De fabrikant van het kinderzitje
is verplicht deze instructies bij het
kinderzitje te leveren.AANVULLEND
VEILIGHEIDS-
SYSTEEM (SRS) -
AIRBAGS
Het voertuig is voorzien van:
frontairbag bestuurderszijde;
frontairbag passagierszijde;
airbags aan passagiers- en
bestuurderszijde ter bescherming van
bekken, borst en schouders (zijairbags);
zijairbags die het hoofd van de
inzittenden voor- en achterin
beschermen (hoofdairbags)
knie-airbag bestuurder (waar
aanwezig).
De plaats van de airbags in het voertuig
is gemarkeerd met het woord
"AIRBAG" in het midden van het
stuurwiel, op het dashboard, op de
bekleding aan de zijkant of met een
sticker die in het gebied waar de airbag
wordt opgeblazen zit.
FRONTAIRBAGS
De frontairbags voor bestuurder/
passagier en de knie-airbag voor de
bestuurder (indien aanwezig)
beschermen de inzittenden op de
voorstoelen in geval van middelzware/
zware frontale botsingen, door de
airbag tussen de inzittende en het
stuurwiel of het dashboard op te
blazen.Als de airbags niet worden opgeblazen
bij andere soorten botsingen (botsingen
opzij, achterop, over de kop slaan enz.),
wijst dit niet op een storing van het
systeem.
De frontairbags voor bestuurder en
passagier zijn geen vervanging voor de
veiligheidsgordels, maar een aanvulling
hierop. Draag dus altijd
veiligheidsgordels, zoals trouwens bij de
wet voorgeschreven is in alle Europese
landen en de meeste landen
daarbuiten.
Bij een botsing worden degenen die
geen veiligheidsgordel dragen naar
voren geworpen en kunnen zo in
contact komen met een airbag die nog
niet volledig opgeblazen is. Onder deze
omstandigheden wordt de inzittende
minder door de airbag beschermd.
In de volgende omstandigheden kan
het voorkomen dat de frontairbags niet
worden opgeblazen:frontale botsingen tegen makkelijk
vervormbare onderdelen, die niet het
plaatwerk aan de voorkant van het
voertuig zijn (bijv. spatbord tegen de
vangrail, etc.);
de auto schuift onder andere auto’s
of veiligheidsbarrières (bijvoorbeeld
onder vrachtwagens of vangrails).
115

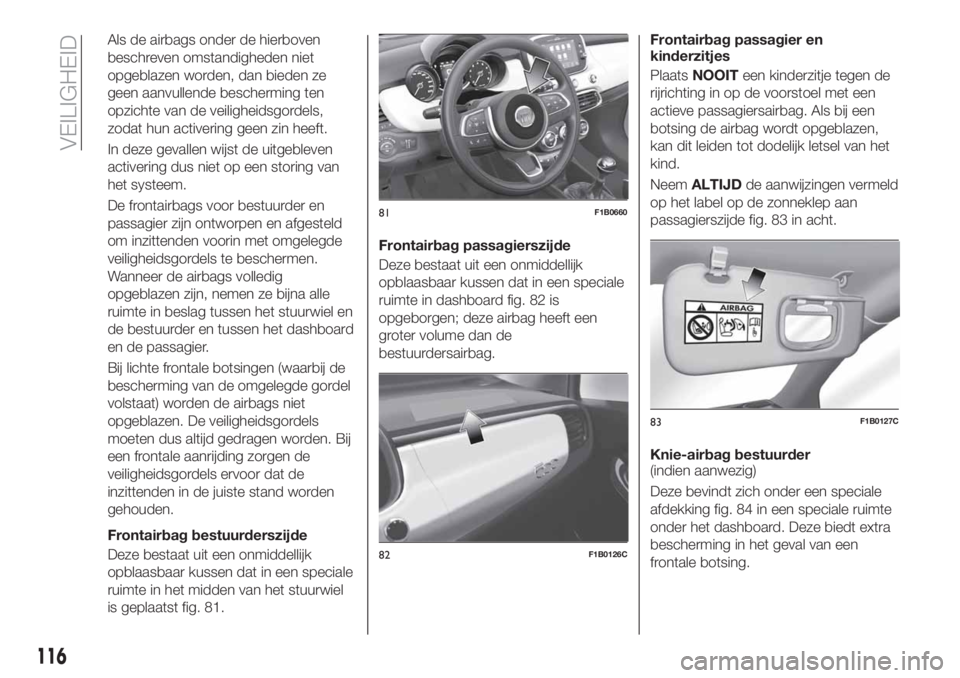

Als de airbags onder de hierboven
beschreven omstandigheden niet
opgeblazen worden, dan bieden ze
geen aanvullende bescherming ten
opzichte van de veiligheidsgordels,
zodat hun activering geen zin heeft.
In deze gevallen wijst de uitgebleven
activering dus niet op een storing van
het systeem.
De frontairbags voor bestuurder en
passagier zijn ontworpen en afgesteld
om inzittenden voorin met omgelegde
veiligheidsgordels te beschermen.
Wanneer de airbags volledig
opgeblazen zijn, nemen ze bijna alle
ruimte in beslag tussen het stuurwiel en
de bestuurder en tussen het dashboard
en de passagier.
Bij lichte frontale botsingen (waarbij de
bescherming van de omgelegde gordel
volstaat) worden de airbags niet
opgeblazen. De veiligheidsgordels
moeten dus altijd gedragen worden. Bij
een frontale aanrijding zorgen de
veiligheidsgordels ervoor dat de
inzittenden in de juiste stand worden
gehouden.
Frontairbag bestuurderszijde
Deze bestaat uit een onmiddellijk
opblaasbaar kussen dat in een speciale
ruimte in het midden van het stuurwiel
is geplaatst fig. 81.Frontairbag passagierszijde
Deze bestaat uit een onmiddellijk
opblaasbaar kussen dat in een speciale
ruimte in dashboard fig. 82 is
opgeborgen; deze airbag heeft een
groter volume dan de
bestuurdersairbag.Frontairbag passagier en
kinderzitjes
PlaatsNOOITeen kinderzitje tegen de
rijrichting in op de voorstoel met een
actieve passagiersairbag. Als bij een
botsing de airbag wordt opgeblazen,
kan dit leiden tot dodelijk letsel van het
kind.
NeemALTIJDde aanwijzingen vermeld
op het label op de zonneklep aan
passagierszijde fig. 83 in acht.
Knie-airbag bestuurder
(indien aanwezig)
Deze bevindt zich onder een speciale
afdekking fig. 84 in een speciale ruimte
onder het dashboard. Deze biedt extra
bescherming in het geval van een
frontale botsing.
81F1B0660
82F1B0126C
83F1B0127C
116
VEILIGHEID

BELANGRIJK
87)Breng geen stickers of andere
voorwerpen op het stuurwiel, op het
dashboard in de zone van de
passagiersairbag, op de zijkant van de
dakbekleding en op de stoelen aan. Plaats
nooit voorwerpen (bijv. mobiele telefoons)
op het dashboard aan passagierszijde,
omdat deze het correct openen van de
passagiersairbag kunnen hinderen en
tevens de inzittenden ernstig kunnen
verwonden.
88)Rijd altijd met de handen op de rand
van het stuurwiel zodat de airbag indien
nodig ongehinderd opgeblazen kan
worden. Rijd niet met het lichaam naar
voren gebogen, maar houd de rugleuning
in een rechte stand en steun er goed tegen
met uw rug.
89)Plaats NOOIT een kinderzitje tegen de
rijrichting in op de passagiersstoel van
auto's met een actieve passagiersairbag.
Bij een ongeval, hoe klein ook, kan de
airbag ernstig letsel en zelfs de dood van
het kind tot gevolg hebben. Daarom moet
de passagiersairbag altijd uitgeschakeld
worden als een kinderzitje tegen de
rijrichting in gemonteerd wordt op de
voorste passagiersstoel. Bovendien moet
de voorste passagiersstoel zo ver mogelijk
naar achteren zijn geschoven om te
voorkomen dat het kinderzitje eventueel in
aanraking komt met het dashboard.
Schakel de passagiersairbag onmiddellijk
weer in als het kinderzitje is verwijderd.90)Zie voor het uitschakelen van de
airbags via het menu van het
instrumentenpaneel, de beschrijving in het
hoofdstuk "Kennismaking met het
instrumentenpaneel", paragraaf
"Menuopties".
91)Hang geen harde voorwerpen aan de
kledinghaken of de steunhandgrepen.
92)Steun niet met het hoofd, de armen of
de ellebogen tegen het portier, de ruiten of
in het gebied van de Hoofdairbag om
mogelijke verwondingen tijdens het
opblazen te voorkomen.
93)Steek nooit het hoofd, de armen of
ellebogen uit het raam.
94)Als het startsysteem op MAR wordt
gezet en het
lampje niet gaat branden
of tijdens het rijden blijft branden, dan is er
mogelijk een storing in de
veiligheidssystemen; in dat geval kunnen
de airbags of gordelspanners niet in
werking treden bij een ongeval of, in een
zeer beperkt aantal gevallen, onbedoeld in
werking treden. Laat het systeem
onmiddellijk controleren door het Fiat
Servicenetwerk alvorens verder te rijden.
95)In sommige versies gaat in het geval
van een storing van de led
OFF(op de
plaat van het instrumentenpaneel) het
lampje
op het instrumentenpaneel
branden en worden de airbags aan de
passagierszijde uitgeschakeld. In sommige
versies gaat in het geval van een storing
van de led
ON(op de plaat van het
instrumentenpaneel) het lampjeop de
console branden.
96)Bedek bij voertuigen met zijairbags de
rugleuning van de voorstoelen niet met
extra hoezen.97)Reis niet met voorwerpen op schoot of
voor de borst en houd niets in de mond
(pijp, pen, enz.): deze kunnen ernstig letsel
veroorzaken als de airbag in werking treedt.
98)Laat na diefstal of poging tot diefstal,
vandalisme of overstromingen het
airbagsysteem door het Fiat
Servicenetwerk controleren.
99)Als de contactsleutel in stand MAR
staat, ook wanneer de motor is uitgezet,
kunnen de airbags ook geactiveerd worden
als de auto door een andere auto wordt
aangereden. Daarom mag, wanneer de
passagiersairbag is ingeschakeld, en ook al
staat de auto stil, GEEN tegen de rijrichting
in gemonteerd kinderzitje op de voorstoel
gemonteerd worden. Als bij een botsing de
airbag wordt opgeblazen, kan dit leiden tot
ernstig letsel en zelfs tot de dood van het
kind. Daarom moet de passagiersairbag
altijd uitgeschakeld worden als een
kinderzitje tegen de rijrichting in
gemonteerd wordt op de voorste
passagiersstoel. Bovendien moet de
voorste passagiersstoel zo ver mogelijk
naar achteren zijn geschoven om te
voorkomen dat het kinderzitje eventueel in
aanraking komt met het dashboard.
Schakel de passagiersairbag onmiddellijk
weer in als het kinderzitje is verwijderd.
Onthoud ten slotte dat als het startsysteem
in de STOP-stand staat, bij een botsing
geen enkel veiligheidssysteem (airbag of
gordelspanners) wordt geactiveerd; het is
dus geen systeemstoring als deze
systemen in deze gevallen niet worden
ingeschakeld.
120
VEILIGHEID

112)Als de stand P (Parkeren) niet is
ingeschakeld, zou het voertuig kunnen
bewegen en letsel kunnen veroorzaken.
Zorg ervoor dat de versnellingspook in
stand P staat en dat de elektrische
parkeerrem is ingeschakeld, voordat u het
voertuig verlaat.
113)Schakel de versnellingspook niet naar
N (Vrijstand) en zet de motor niet af
wanneer heuvelafwaarts wordt gereden.
Deze manier van rijden is gevaarlijk en
beperkt de mogelijkheid om in te grijpen in
geval van wijziging van de verkeerssituatie
of het wegdek. U loopt het risico de
controle over het voertuig te verliezen en
ongevallen te veroorzaken.
114)Laat kinderen nooit zonder toezicht in
de auto achter; zorg ervoor dat wanneer u
het voertuig verlaat, u de contactsleutel bij
u hebt.
AVVERTENZA
37)Zet de startinrichting in de stand MAR
en trap het rempedaal in, voordat u de
versnellingspook uit stand P (parkeren) zet.
Anders kan de versnellingspook
beschadigd raken.
38)Schakel de achteruitversnelling
uitsluitend in als de auto stil staat, de motor
op stationair toerental draait en het
gaspedaal volledig losgelaten is.
39)Schakel altijd de handrem in als de auto
op een helling staat, VOORDAT u de
versnellingspook in P zet.
40)Schakel de achteruitversnelling
uitsluitend in als de auto stilstaat, de motor
op stationair toerental draait en het
gaspedaal volledig losgelaten is.41)Door onjuist gebruik van de peddels
(peddels naar het dashboard geduwd )
kunnen deze afbreken.
AUTOMATISCHE
TRANSMISSIE MET
DUBBELE
KOPPELING
(indien aanwezig)
VERSNELLINGSPOOK
De pook fig. 93 heeft de volgende
standen:
P= Parkeren
R= Achteruitversnelling
N= Vrijstand
D= Drive, (automatische
vooruitversnelling)
"AutoStick": + naar een hogere
versnelling schakelen in sequentiële
rijmodus; – naar een lagere versnelling
schakelen in sequentiële rijmodus.
115) 116) 117) 118)
42) 43) 44)
93F1B0740
132
STARTEN EN RIJDEN

moet om de versnellingspook van
stand N in stand D te zetten, het
rempedaal worden ingetrapt.
In geval van storing of als de accu leeg
is, blijft de versnellingspook vergrendeld
in stand P. Raadpleeg de paragraaf
"Automatische versnellingsbak met
dubbele koppeling - versnellingspook
ontgrendelen" in het hoofdstuk
"Noodgevallen", om de
versnellingspook handmatig te
ontgrendelen.
UITSCHAKELING
VOERTUIG
Versies uitgerust met het Keyless
Go-systeem: voor deze functie moet
de versnellingspook in stand P
(Parkeren) gezet worden voordat de
startinrichting naar STOP gedraaid
wordt.
Versies uitgerust met sleutel zonder
afstandsbediening: voor deze functie
moet de versnellingspook in stand P
(Parkeren) gezet worden voordat de
sleutel uit de startinrichting wordt
genomen.
Als de accu van het voertuig leeg is en
de contactsleutel is ingebracht, is de
sleutel in het contactslot geblokkeerd.
Zie de paragraaf "Automatische
versnellingsbak met dubbele koppeling
- contactsleutel verwijderen" in hethoofdstuk "Noodgevallen", om de
sleutel handmatig te verwijderen.
"HERSTELFUNCTIES"
In geval van een defecte
versnellingspook, zou het display van
het instrumentenpaneel een
bijbehorend bericht weer kunnen
geven, waarin de bestuurder wordt
aanbevolen te blijven rijden zonder de
pook in stand P te zetten.
In dit geval blijft de versnellingsbak zelfs
in de vooruitversnelling staan (met
beperkte prestaties), als de hendel op R
of N wordt gezet.
Als de hendel eenmaal op P is gezet, of
het voertuig is uitgeschakeld, is het niet
meer mogelijk R of de
vooruitversnellingen te selecteren.
Neem in dat geval contact op met het
Fiat Servicenetwerk.
BELANGRIJK
115)Gebruik de stand P (Parkeren) nooit in
plaats van de elektrische parkeerrem.
Schakel de elektrische parkeerrem altijd in
als het voertuig geparkeerd wordt om
onverwachte beweging van het voertuig te
voorkomen.116)Als de stand P (Parkeren) niet is
ingeschakeld, zou het voertuig kunnen
bewegen en letsel kunnen veroorzaken.
Zorg ervoor dat de versnellingspook in
stand P staat en dat de elektrische
parkeerrem is ingeschakeld, voordat u het
voertuig verlaat.
117)Schakel de versnellingspook niet naar
N (Vrijstand) en zet de motor niet af
wanneer heuvelafwaarts wordt gereden.
Deze manier van rijden is gevaarlijk en
beperkt de mogelijkheid om in te grijpen in
geval van wijziging van de verkeerssituatie
of het wegdek. U loopt het risico de
controle over het voertuig te verliezen en
ongevallen te veroorzaken.
118)Laat kinderen nooit zonder toezicht in
de auto achter. Verwijder altijd de
contactsleutel als de auto wordt verlaten
en neem de sleutel mee.
BELANGRIJK
42)Zet de startinrichting in de stand MAR
en trap het rempedaal in, voordat u de
versnellingspook uit stand P (parkeren) zet.
Anders kan de versnellingspook
beschadigd raken.
43)Schakel altijd de handrem in als de auto
op een helling staat, VOORDAT u de
versnellingspook in P zet.
44)Schakel de achteruitversnelling
uitsluitend in als de auto stilstaat, de motor
op stationair toerental draait en het
gaspedaal volledig losgelaten is.
45)Door onjuist gebruik van de peddels
(peddels naar het dashboard geduwd )
kunnen deze afbreken.
135

START&STOP-
SYSTEEM
(indien aanwezig)
Het Start&Stop-systeem zet
automatisch de motor af wanneer de
auto stilstaat en start de motor zodra
de bestuurder weer wil gaan rijden.
Dit verhoogt de efficiëntie van het
voertuig dankzij een beperking van het
brandstofverbruik, de uitstoot van
schadelijke uitlaatgassen en de
geluidsoverlast.
BELANGRIJK Het systeem wordt
automatisch ingeschakeld wanneer de
motor wordt gestart, ongeacht de
status voorafgaand aan het afzetten
van de motor (systeem in- of
uitgeschakeld).
119)
46)
BEDIENINGSWIJZE
Afzetten van de motor
Versies met handmatige
versnellingsbak
Bij stilstaand voertuig, wordt de motor
afgezet als de versnellingspook in de
vrijstand staat en het koppelingspedaal
niet is ingetrapt.Versies met automatische
versnellingsbak
Bij stilstaande auto en ingetrapt
rempedaal wordt de motor
uitgeschakeld als de versnellingspook in
een andere stand dan R staat.
OPMERKING Wanneer, bij versies met
automatische versnellingsbak, het
voertuig heuvelopwaarts tot stilstand
wordt gebracht, dan wordt het
uitschakelen van de motor verhinderd
om de "Hill Start Assist" functie (die
alleen bij draaiende motor werkt) te
activeren.
Het lampje
op het
instrumentenpaneel gaat branden om
aan te geven dat de motor werd
uitgeschakeld.
De motor opnieuw starten
Versies met handmatige
versnellingsbak
Trap het koppelingspedaal in om de
motor weer te starten. Als het voertuig
niet start door het intrappen van het
koppelingspedaal, de versnellingspook
in de vrijstand zetten en de procedure
herhalen. Neem, als het probleem
aanhoudt, contact op met het Fiat
Servicenetwerk.Versies met automatische
versnellingsbak
Laat het rempedaal los om de motor
weer te starten.
Met ingetrapt rempedaal, als de
versnellingspook in automatische
modus - D (Drive) staat - kan de motor
weer gestart worden door de pook naar
R (Achteruit) of N (Vrijstand) te
verplaatsen.
Met ingetrapt rempedaal, als de
versnellingspook in "AutoStick"-modus
staat - kan de motor weer gestart
worden door de pook naar "+" of "–", of
R (Achteruit) of N (Vrijstand) te
verplaatsen.
Wanneer de motor automatisch is
afgezet kan, door het rempedaal
ingetrapt te houden, de rem gelost
worden terwijl de motor uit blijft, door
de versnellingspook snel naar P
(Parkeren) te zetten.
Om de motor weer te starten, de pook
uit stand P halen.
SYSTEEM HANDMATIG
INSCHAKELEN /
UITSCHAKELEN
Druk op de knop fig. 95 op het
dashboard om het systeem handmatig
in of uit te schakelen.
136
STARTEN EN RIJDEN

of
wanneer bij stilstaande auto de
versnellingspook van de
handgeschakelde versnellingsbak in de
vrijstand is geplaatst of de
versnellingspook van de automatische
versnellingsbak/automatische
versnellingsbak met dubbele koppeling
in P (parkeren) is geplaatst.
Werking met een aanhanger
Uitvoeringen met 4 sensoren
De werking van de sensoren wordt
automatisch uitgeschakeld zodra de
elektrische stekker van de aanhanger in
het stopcontact van de trekhaak van de
auto wordt gestoken. In dit geval brandt
de led op de knop op het dashboard
fig. 105. De sensoren worden
automatisch ingeschakeld zodra de
stekker van de aanhangerkabel
verwijderd wordt.
Uitvoeringen met 8 sensoren
De werking van de achterste sensoren
wordt automatisch uitgeschakeld
wanneer de stekker van de aanhanger
in het stopcontact van de trekhaak van
de auto wordt gestoken, terwijl de
sensoren aan de voorkant ingeschakeld
blijven en akoestische en visuele
waarschuwingen kunnen geven. In dit
geval blijft de led op de knop op het
dashboard uit fig. 105. De sensorenachter worden automatisch weer
ingeschakeld zodra de stekker van de
aanhangerkabel verwijderd wordt.
BELANGRIJKE
OPMERKINGEN
De volgende omstandigheden kunnen
de werking van het parkeersysteem
beïnvloeden:
verminderde gevoeligheid van de
sensoren en vermindering van de
prestaties van het parkeerhulpsysteem
kunnen te wijten zijn aan de
aanwezigheid van ijs, sneeuw, modder,
dikke verf op het oppervlak van de
sensoren;
de sensoren kunnen een
niet-bestaand voorwerp detecteren
("echo-interferentie) dat te wijten is aan
mechanische interferentie, bijvoorbeeld
tijdens het wassen van het voertuig, in
geval van regen (sterke wind), hagel;
de door de sensor verzonden
signalen kunnen ook gewijzigd worden
door ultrasoonsystemen (bijv.
pneumatisch remsysteem van
vrachtwagens of pneumatische hamers)
in de buurt van het voertuig;
de werking van het
parkeerhulpsysteem kan tevens
beïnvloed worden door de plaats van
de sensoren, bijvoorbeeld wegens een
verandering in de geometrie (door
slijtage van de schokdempers,wielophanging) of als de banden
verwisseld worden, het voertuig te
zwaar beladen is, of als er speciale
afstellingen uitgevoerd worden
waardoor de auto lager gezet moet
worden.
de aanwezigheid van een trekhaak
zonder aanhanger, die kan interfereren
met de juiste werking van de achterste
parkeersensoren. Alvorens het Park
Assist-systeem te gebruiken, wordt
geadviseerd het trekhaaksamenstel en
de bijbehorende bevestiging van het
voertuig te verwijderen wanneer dit niet
gebruikt wordt voor
trekwerkzaamheden. Het niet in acht
nemen van dit voorschrift kan leiden tot
persoonlijk letsel of schade aan
voertuigen of obstakels aangezien,
wanneer het permanente geluidssignaal
klinkt, de kogel van de trekhaak zich
veel dichter bij het obstakel bevindt dan
de achterbumper. Als de trekhaak
gemonteerd moet blijven, ook als er
geen aanhanger is, wordt geadviseerd
zich tot het Fiat Servicenetwerk te
wenden om het Park Assist-systeem te
laten bijwerken, aangezien de trekhaak
door de middelste sensoren als een
obstakel gedetecteerd kan worden.
de aanwezigheid van stickers op de
sensoren. Zorg er dus voor dat er geen
stickers op de sensoren worden
aangebracht.
149

PLAATS VAN DE
ZEKERINGEN
De zekeringen zijn gegroepeerd in de
zekeringenkasten die zich in de
motorruimte, onder het dashboard en in
de achterklep bevinden.
ZEKERINGKAST
MOTORRUIMTE
De zekeringenkast bevindt zich naast
de accu fig. 131.
Ga als volgt te werk om een zekering te
vervangen:
draai schroef A fig. 132 volledig vast,
met behulp van de bijgeleverde
schroevendraaier;
draai tegelijk de schroef langzaam
linksom tot weerstand wordt ervaren
(niet te vast draaien);
draai de schroef langzaam los;
het openen wordt aangegeven als de
kop van de schroef volledig uit zijnzitting is gekomen;
verwijder deksel B door het op de
zijgeleiders naar boven te schuiven,
zoals aangegeven in de afbeelding.
Op het deksel zijn de
identificatienummers van de elektrische
onderdelen die met de zekeringen
overeenkomen aangegeven.
Zodra de zekering vervangen is, als
volgt te werk gaan:
plaats het deksel B weer in de
zijgeleiders van de kast;
schuif het deksel van bovenaf weer
volledig naar beneden;
draai schroef A volledig vast, met
behulp van de bijgeleverde
schroevendraaier;
draai tegelijk de schroef langzaam
rechtsom tot weerstand wordt ervaren
(niet te vast draaien);
draai de schroef langzaam los;
130F1B0187C
131F1B0191C
132F1B0190C
172
NOODGEVALLEN

het sluiten wordt aangegeven als de
kop van de schroef volledig in zijn zitting
zit.
ZEKERINGENKAST IN
DASHBOARD
De zekeringenkast fig. 133 bevindt zich
aan de linkerkant van de stuurkolom en
de zekeringen zijn gemakkelijk
bereikbaar via het onderste deel van het
dashboard.
Neem voor het vervangen van
zekeringen contact op met het Fiat
Servicenetwerk.
ZEKERINGENKAST IN DE
BAGAGERUIMTE
Open inspectiedekseltje A fig. 134 voor
toegang tot de zekeringen in
zekeringenkast B fig. 135.
133F1B0193C
134F1B0194C
173

ZEKERINGKAST MOTORRUIMTE
GEBRUIKERS ZEKERING AMPÈRE
ClaxonF10 10
Stroomvoorziening voor aansteker/stopcontact F84 20
ZEKERINGENKAST IN DASHBOARD
GEBRUIKERS ZEKERING AMPÈRE
Elektrische ruitbediening voor (passagierszijde) F33 20
Elektrische ruitbediening voor (bestuurderszijde) F34 20
Voeding voorUconnect
™-systeem, klimaatregelsysteem,
buitenspiegelinklapsysteem, EOBD-systeem, USB/AUX-
aansluiting (indien aanwezig), plafondverlichting achterzijde
(cabrioletversie)F36 15
Dead Lock-systeem (Ontgrendeling portier bestuurderszijde voor
bepaalde versies/markten)/Portierontgrendeling/Centrale
vergrendeling/Elektrische ontgrendeling achterklepF38 20
Elektrische ruitbediening linksachter F47 20
Elektrische ruitbediening rechtsachter F48 20
175
