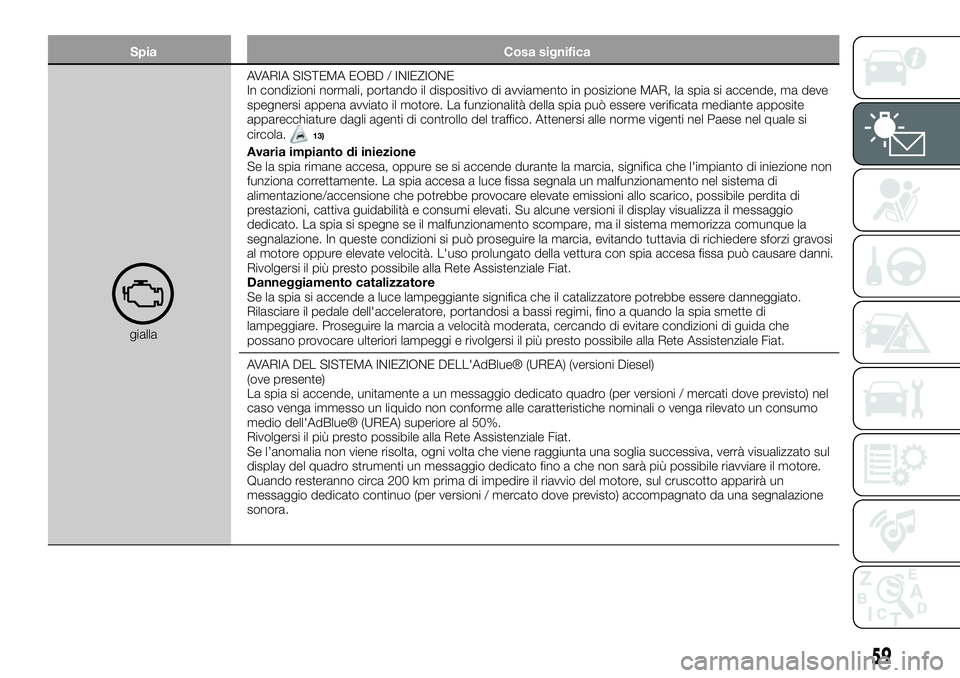

Page 61 of 296
Spia Cosa significa
giallaAVARIA SISTEMA EOBD / INIEZIONE
In condizioni normali, portando il dispositivo di avviamento in posizione MAR, la spia si accende, ma deve
spegnersi appena avviato il motore. La funzionalità della spia può essere verificata mediante apposite
apparecchiature dagli agenti di controllo del traffico. Attenersi alle norme vigenti nel Paese nel quale si
circola.
13)
Avaria impianto di iniezione
Se la spia rimane accesa, oppure se si accende durante la marcia, significa che l'impianto di iniezione non
funziona correttamente. La spia accesa a luce fissa segnala un malfunzionamento nel sistema di
alimentazione/accensione che potrebbe provocare elevate emissioni allo scarico, possibile perdita di
prestazioni, cattiva guidabilità e consumi elevati. Su alcune versioni il display visualizza il messaggio
dedicato. La spia si spegne se il malfunzionamento scompare, ma il sistema memorizza comunque la
segnalazione. In queste condizioni si può proseguire la marcia, evitando tuttavia di richiedere sforzi gravosi
al motore oppure elevate velocità. L'uso prolungato della vettura con spia accesa fissa può causare danni.
Rivolgersi il più presto possibile alla Rete Assistenziale Fiat.
Danneggiamento catalizzatore
Se la spia si accende a luce lampeggiante significa che il catalizzatore potrebbe essere danneggiato.
Rilasciare il pedale dell'acceleratore, portandosi a bassi regimi, fino a quando la spia smette di
lampeggiare. Proseguire la marcia a velocità moderata, cercando di evitare condizioni di guida che
possano provocare ulteriori lampeggi e rivolgersi il più presto possibile alla Rete Assistenziale Fiat.
AVARIA DEL SISTEMA INIEZIONE DELL'AdBlue® (UREA) (versioni Diesel)
(ove presente)
La spia si accende, unitamente a un messaggio dedicato quadro (per versioni / mercati dove previsto) nel
caso venga immesso un liquido non conforme alle caratteristiche nominali o venga rilevato un consumo
medio dell'AdBlue® (UREA) superiore al 50%.
Rivolgersi il più presto possibile alla Rete Assistenziale Fiat.
Se l’anomalia non viene risolta, ogni volta che viene raggiunta una soglia successiva, verrà visualizzato sul
display del quadro strumenti un messaggio dedicato fino a che non sarà più possibile riavviare il motore.
Quando resteranno circa 200 km prima di impedire il riavvio del motore, sul cruscotto apparirà un
messaggio dedicato continuo (per versioni / mercato dove previsto) accompagnato da una segnalazione
sonora.
59

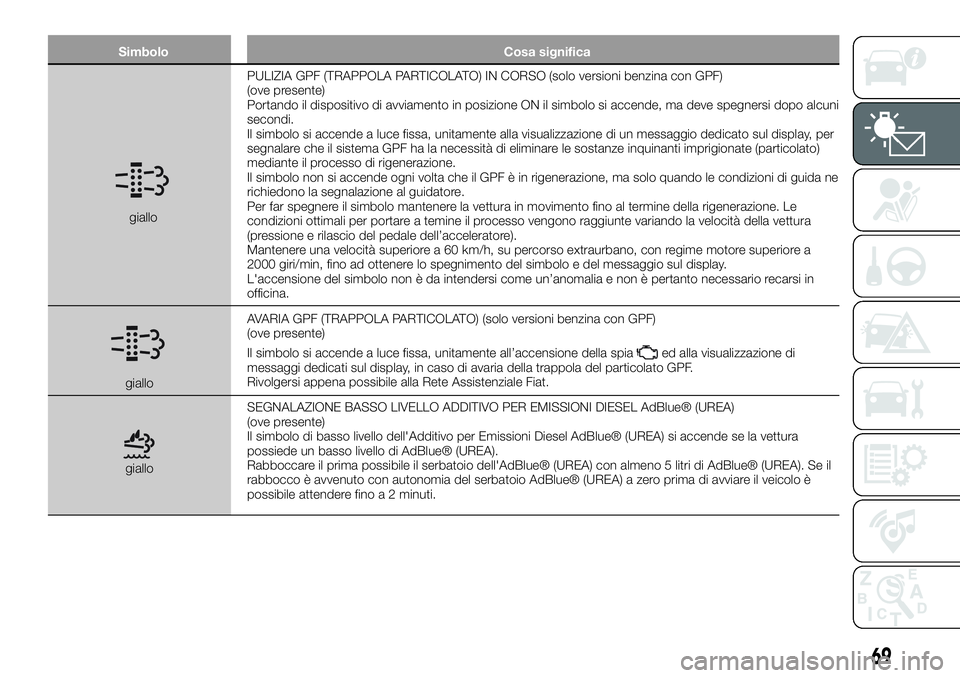

Page 71 of 296
Simbolo Cosa significa
gialloPULIZIA GPF (TRAPPOLA PARTICOLATO) IN CORSO (solo versioni benzina con GPF)
(ove presente)
Portando il dispositivo di avviamento in posizione ON il simbolo si accende, ma deve spegnersi dopo alcuni
secondi.
Il simbolo si accende a luce fissa, unitamente alla visualizzazione di un messaggio dedicato sul display, per
segnalare che il sistema GPF ha la necessità di eliminare le sostanze inquinanti imprigionate (particolato)
mediante il processo di rigenerazione.
Il simbolo non si accende ogni volta che il GPF è in rigenerazione, ma solo quando le condizioni di guida ne
richiedono la segnalazione al guidatore.
Per far spegnere il simbolo mantenere la vettura in movimento fino al termine della rigenerazione. Le
condizioni ottimali per portare a temine il processo vengono raggiunte variando la velocità della vettura
(pressione e rilascio del pedale dell’acceleratore).
Mantenere una velocità superiore a 60 km/h, su percorso extraurbano, con regime motore superiore a
2000 giri/min, fino ad ottenere lo spegnimento del simbolo e del messaggio sul display.
L'accensione del simbolo non è da intendersi come un’anomalia e non è pertanto necessario recarsi in
officina.
gialloAVARIA GPF (TRAPPOLA PARTICOLATO) (solo versioni benzina con GPF)
(ove presente)
Il simbolo si accende a luce fissa, unitamente all’accensione della spia
ed alla visualizzazione di
messaggi dedicati sul display, in caso di avaria della trappola del particolato GPF.
Rivolgersi appena possibile alla Rete Assistenziale Fiat.
gialloSEGNALAZIONE BASSO LIVELLO ADDITIVO PER EMISSIONI DIESEL AdBlue® (UREA)
(ove presente)
Il simbolo di basso livello dell'Additivo per Emissioni Diesel AdBlue® (UREA) si accende se la vettura
possiede un basso livello di AdBlue® (UREA).
Rabboccare il prima possibile il serbatoio dell'AdBlue® (UREA) con almeno 5 litri di AdBlue® (UREA). Se il
rabbocco è avvenuto con autonomia del serbatoio AdBlue® (UREA) a zero prima di avviare il veicolo è
possibile attendere fino a 2 minuti.
69

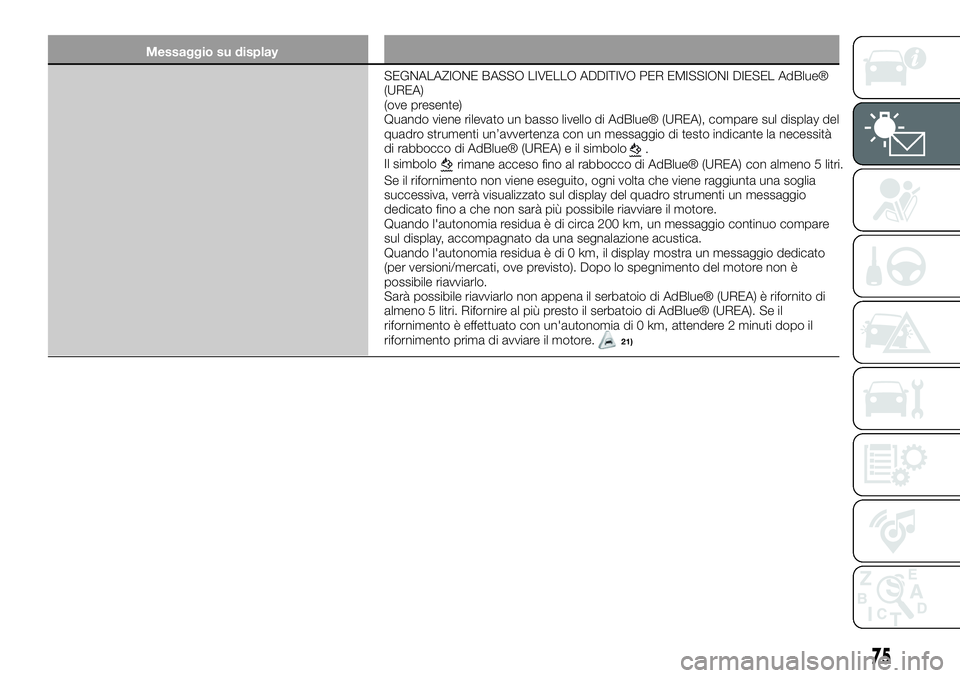

Page 77 of 296
Messaggio su display
SEGNALAZIONE BASSO LIVELLO ADDITIVO PER EMISSIONI DIESEL AdBlue®
(UREA)
(ove presente)
Quando viene rilevato un basso livello di AdBlue® (UREA), compare sul display del
quadro strumenti un’avvertenza con un messaggio di testo indicante la necessità
di rabbocco di AdBlue® (UREA) e il simbolo
.
Il simbolorimane acceso fino al rabbocco di AdBlue® (UREA)
con almeno 5 litri.
Se il rifornimento non viene eseguito, ogni volta che viene raggiunta una soglia
successiva, verrà visualizzato sul display del quadro strumenti un messaggio
dedicato fino a che non sarà più possibile riavviare il motore.
Quando l'autonomia residua è di circa 200 km, un messaggio continuo compare
sul display, accompagnato da una segnalazione acustica.
Quando l'autonomia residua è di 0 km, il display mostra un messaggio dedicato
(per versioni/mercati, ove previsto). Dopo lo spegnimento del motore non è
possibile riavviarlo.
Sarà possibile riavviarlo non appena il serbatoio di AdBlue® (UREA) è rifornito di
almeno 5 litri. Rifornire al più presto il serbatoio di AdBlue® (UREA). Se il
rifornimento è effettuato con un'autonomia di 0 km, attendere 2 minuti dopo il
rifornimento prima di avviare il motore.
21)
75

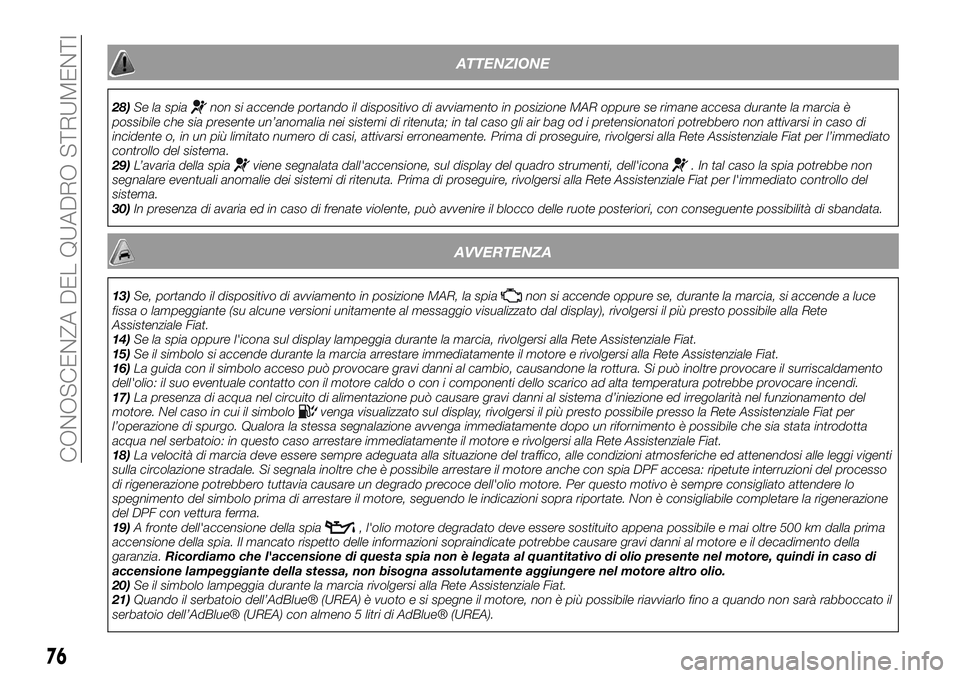

Page 78 of 296
ATTENZIONE
28)Se la spianon si accende portando il dispositivo di avviamento in posizione MAR oppure se rimane accesa durante la marcia è
possibile che sia presente un’anomalia nei sistemi di ritenuta; in tal caso gli air bag od i pretensionatori potrebbero non attivarsi in caso di
incidente o, in un più limitato numero di casi, attivarsi erroneamente. Prima di proseguire, rivolgersi alla Rete Assistenziale Fiat per l’immediato
controllo del sistema.
29)L’avaria della spia
viene segnalata dall'accensione, sul display del quadro strumenti, dell'icona. In tal caso la spia potrebbe non
segnalare eventuali anomalie dei sistemi di ritenuta. Prima di proseguire, rivolgersi alla Rete Assistenziale Fiat per l'immediato controllo del
sistema.
30)In presenza di avaria ed in caso di frenate violente, può avvenire il blocco delle ruote posteriori, con conseguente possibilità di sbandata.
AVVERTENZA
13)Se, portando il dispositivo di avviamento in posizione MAR, la spianon si accende oppure se, durante la marcia, si accende a luce
fissa o lampeggiante (su alcune versioni unitamente al messaggio visualizzato dal display), rivolgersi il più presto possibile alla Rete
Assistenziale Fiat.
14)Se la spia oppure l'icona sul display lampeggia durante la marcia, rivolgersi alla Rete Assistenziale Fiat.
15)Se il simbolo si accende durante la marcia arrestare immediatamente il motore e rivolgersi alla Rete Assistenziale Fiat.
16)La guida con il simbolo acceso può provocare gravi danni al cambio, causandone la rottura. Si può inoltre provocare il surriscaldamento
dell'olio: il suo eventuale contatto con il motore caldo o con i componenti dello scarico ad alta temperatura potrebbe provocare incendi.
17)La presenza di acqua nel circuito di alimentazione può causare gravi danni al sistema d’iniezione ed irregolarità nel funzionamento del
motore. Nel caso in cui il simbolo
venga visualizzato sul display, rivolgersi il più presto possibile presso la Rete Assistenziale Fiat per
l’operazione di spurgo. Qualora la stessa segnalazione avvenga immediatamente dopo un rifornimento è possibile che sia stata introdotta
acqua nel serbatoio: in questo caso arrestare immediatamente il motore e rivolgersi alla Rete Assistenziale Fiat.
18)La velocità di marcia deve essere sempre adeguata alla situazione del traffico, alle condizioni atmosferiche ed attenendosi alle leggi vigenti
sulla circolazione stradale. Si segnala inoltre che è possibile arrestare il motore anche con spia DPF accesa: ripetute interruzioni del processo
di rigenerazione potrebbero tuttavia causare un degrado precoce dell'olio motore. Per questo motivo è sempre consigliato attendere lo
spegnimento del simbolo prima di arrestare il motore, seguendo le indicazioni sopra riportate. Non è consigliabile completare la rigenerazione
del DPF con vettura ferma.
19)A fronte dell'accensione della spia
, l'olio motore degradato deve essere sostituito appena possibile e mai oltre 500 km dalla prima
accensione della spia. Il mancato rispetto delle informazioni sopraindicate potrebbe causare gravi danni al motore e il decadimento della
garanzia.Ricordiamo che l'accensione di questa spia non è legata al quantitativo di olio presente nel motore, quindi in caso di
accensione lampeggiante della stessa, non bisogna assolutamente aggiungere nel motore altro olio.
20)Se il simbolo lampeggia durante la marcia rivolgersi alla Rete Assistenziale Fiat.
21)Quando il serbatoio dell’AdBlue® (UREA) è vuoto e si spegne il motore, non è più possibile riavviarlo fino a quando non sarà rabboccato il
serbatoio dell’AdBlue® (UREA) con almeno 5 litri di AdBlue® (UREA).
76
CONOSCENZA DEL QUADRO STRUMENTI

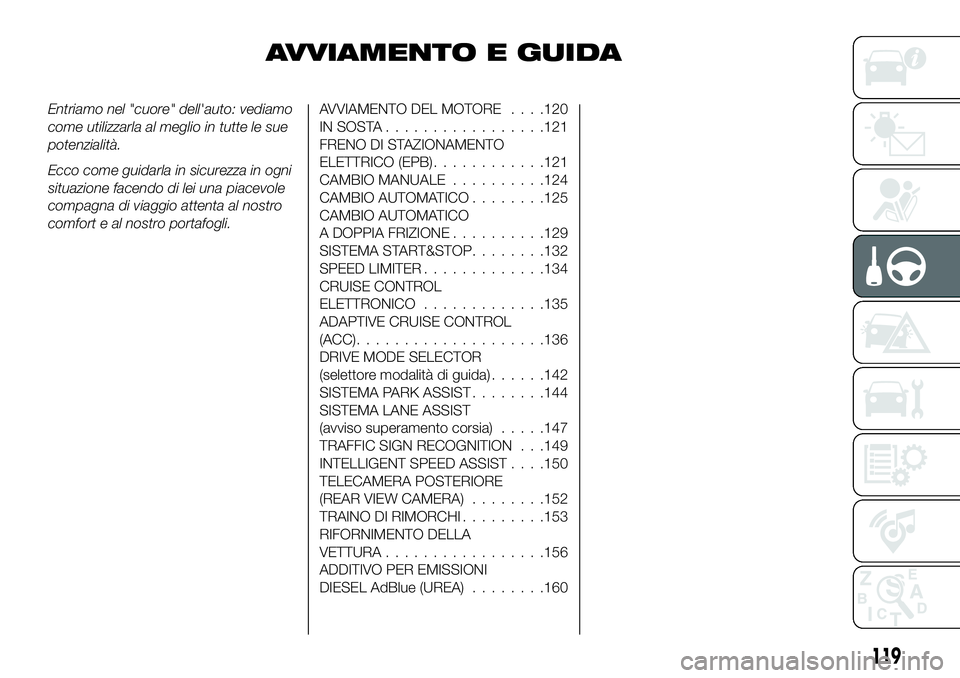

Page 121 of 296
AVVIAMENTO E GUIDA
Entriamo nel "cuore" dell'auto: vediamo
come utilizzarla al meglio in tutte le sue
potenzialità.
Ecco come guidarla in sicurezza in ogni
situazione facendo di lei una piacevole
compagna di viaggio attenta al nostro
comfort e al nostro portafogli.AVVIAMENTO DEL MOTORE. . . .120
IN SOSTA.................121
FRENO DI STAZIONAMENTO
ELETTRICO (EPB)............121
CAMBIO MANUALE..........124
CAMBIO AUTOMATICO........125
CAMBIO AUTOMATICO
A DOPPIA FRIZIONE..........129
SISTEMA START&STOP........132
SPEED LIMITER.............134
CRUISE CONTROL
ELETTRONICO.............135
ADAPTIVE CRUISE CONTROL
(ACC)....................136
DRIVE MODE SELECTOR
(selettore modalità di guida)......142
SISTEMA PARK ASSIST........144
SISTEMA LANE ASSIST
(avviso superamento corsia).....147
TRAFFIC SIGN RECOGNITION . . .149
INTELLIGENT SPEED ASSIST. . . .150
TELECAMERA POSTERIORE
(REAR VIEW CAMERA)........152
TRAINO DI RIMORCHI.........153
RIFORNIMENTO DELLA
VETTURA.................156
ADDITIVO PER EMISSIONI
DIESEL AdBlue (UREA)........160
119

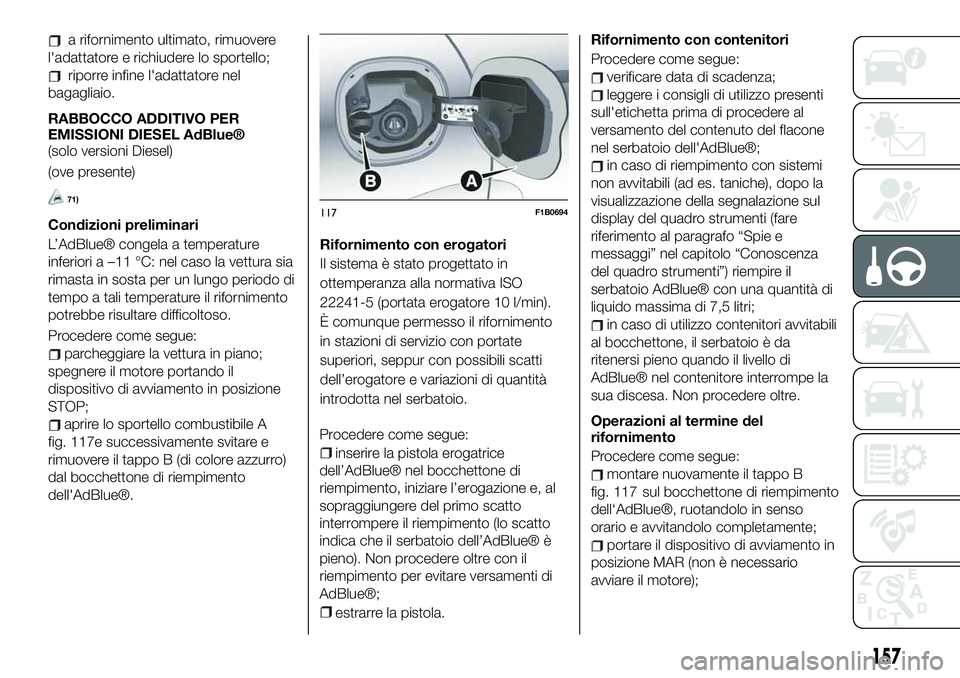

Page 159 of 296
a rifornimento ultimato, rimuovere
l'adattatore e richiudere lo sportello;
riporre infine l'adattatore nel
bagagliaio.
RABBOCCO ADDITIVO PER
EMISSIONI DIESEL AdBlue®
(solo versioni Diesel)
(ove presente)
71)
Condizioni preliminari
L’AdBlue® congela a temperature
inferiori a –11 °C: nel caso la vettura sia
rimasta in sosta per un lungo periodo di
tempo a tali temperature il rifornimento
potrebbe risultare difficoltoso.
Procedere come segue:
parcheggiare la vettura in piano;
spegnere il motore portando il
dispositivo di avviamento in posizione
STOP;
aprire lo sportello combustibile A
fig. 117e successivamente svitare e
rimuovere il tappo B (di colore azzurro)
dal bocchettone di riempimento
dell'AdBlue®. 1 S P D F E F S F D P N F T F H V F
inserire la pistola erogatrice
dell’AdBlue® nel bocchettone di
riempimento, iniziare l’erogazione e, al
sopraggiungere del primo scatto
interrompere il riempimento (lo scatto
indica che il serbatoio dell’AdBlue® è
pieno). Non procedere oltre con il
riempimento per evitare versamenti di
AdBlue®;
estrarre la pistola.Rifornimento con contenitori
Procedere come segue:
verificare data di scadenza;
leggere i consigli di utilizzo presenti
sull'etichetta prima di procedere al
versamento del contenuto del flacone
nel serbatoio dell'AdBlue®;
in caso di riempimento con sistemi
non avvitabili (ad es. taniche), dopo la
visualizzazione della segnalazione sul
display del quadro strumenti (fare
riferimento al paragrafo “Spie e
messaggi” nel capitolo “Conoscenza
del quadro strumenti”) riempire il
serbatoio AdBlue® con una quantità di
liquido massima di 7,5 litri;
in caso di utilizzo contenitori avvitabili
al bocchettone, il serbatoio è da
ritenersi pieno quando il livello di
AdBlue® nel contenitore interrompe la
sua discesa. Non procedere oltre.
Operazioni al termine del
rifornimento
Procedere come segue:
montare nuovamente il tappo B
fig. 117 sul bocchettone di riempimento
dell‘AdBlue®, ruotandolo in senso
orario e avvitandolo completamente;
portare il dispositivo di avviamento in
posizione MAR (non è necessario
avviare il motore);
117
Rifornimento con erogatori
* M T J T U F N B Ò T U B U P Q S P H F U U B U P J O
P U U F N Q F S B O [ B B M M B O P S N B U J W B * 4 0
Q P S U B U B F S P H B U P S F M N J O
µ D P N V O R V F Q F S N F T T P J M S J G P S O J N F O U P
J O T U B [ J P O J E J T F S W J [ J P D P O Q P S U B U F
T V Q F S J P S J
T F Q Q V S D P O Q P T T J C J M J T D B U U J
E F M M F S P H B U P S F F W B S J B [ J P O J E J R V B O U J U Ë
J O U S P E P U U B O F M T F S C B U P J P
F1B0694
157

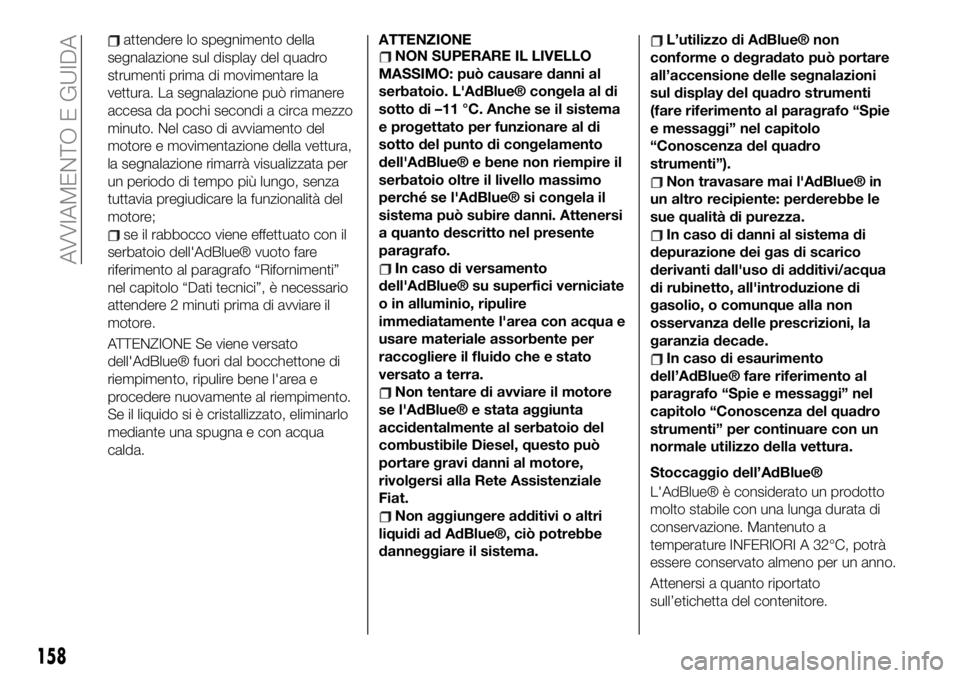

Page 160 of 296
attendere lo spegnimento della
segnalazione sul display del quadro
strumenti prima di movimentare la
vettura. La segnalazione può rimanere
accesa da pochi secondi a circa mezzo
minuto. Nel caso di avviamento del
motore e movimentazione della vettura,
la segnalazione rimarrà visualizzata per
un periodo di tempo più lungo, senza
tuttavia pregiudicare la funzionalità del
motore;
se il rabbocco viene effettuato con il
serbatoio dell'AdBlue® vuoto fare
riferimento al paragrafo “Rifornimenti”
nel capitolo “Dati tecnici”, è necessario
attendere 2 minuti prima di avviare il
motore.
ATTENZIONE Se viene versato
dell'AdBlue® fuori dal bocchettone di
riempimento, ripulire bene l'area e
procedere nuovamente al riempimento.
Se il liquido si è cristallizzato, eliminarlo
mediante una spugna e con acqua
calda.ATTENZIONE
NON SUPERARE IL LIVELLO
MASSIMO: può causare danni al
serbatoio. L'AdBlue® congela al di
sotto di –11 °C. Anche se il sistema
e progettato per funzionare al di
sotto del punto di congelamento
dell'AdBlue® e bene non riempire il
serbatoio oltre il livello massimo
perché se l'AdBlue® si congela il
sistema può subire danni. Attenersi
a quanto descritto nel presente
paragrafo.
In caso di versamento
dell'AdBlue® su superfici verniciate
o in alluminio, ripulire
immediatamente l'area con acqua e
usare materiale assorbente per
raccogliere il fluido che e stato
versato a terra.
Non tentare di avviare il motore
se l'AdBlue® e stata aggiunta
accidentalmente al serbatoio del
combustibile Diesel, questo può
portare gravi danni al motore,
rivolgersi alla Rete Assistenziale
Fiat.
Non aggiungere additivi o altri
liquidi ad AdBlue®, ciò potrebbe
danneggiare il sistema.
L’utilizzo di AdBlue® non
conforme o degradato può portare
all’accensione delle segnalazioni
sul display del quadro strumenti
(fare riferimento al paragrafo “Spie
e messaggi” nel capitolo
“Conoscenza del quadro
strumenti”).
Non travasare mai l'AdBlue® in
un altro recipiente: perderebbe le
sue qualità di purezza.
In caso di danni al sistema di
depurazione dei gas di scarico
derivanti dall'uso di additivi/acqua
di rubinetto, all'introduzione di
gasolio, o comunque alla non
osservanza delle prescrizioni, la
garanzia decade.
In caso di esaurimento
dell’AdBlue® fare riferimento al
paragrafo “Spie e messaggi” nel
capitolo “Conoscenza del quadro
strumenti” per continuare con un
normale utilizzo della vettura.
Stoccaggio dell’AdBlue®
L'AdBlue® è considerato un prodotto
molto stabile con una lunga durata di
conservazione. Mantenuto a
temperature INFERIORI A 32°C, potrà
essere conservato almeno per un anno.
Attenersi a quanto riportato
sull’etichetta del contenitore.
158
AVVIAMENTO E GUIDA
Page 161 of 296

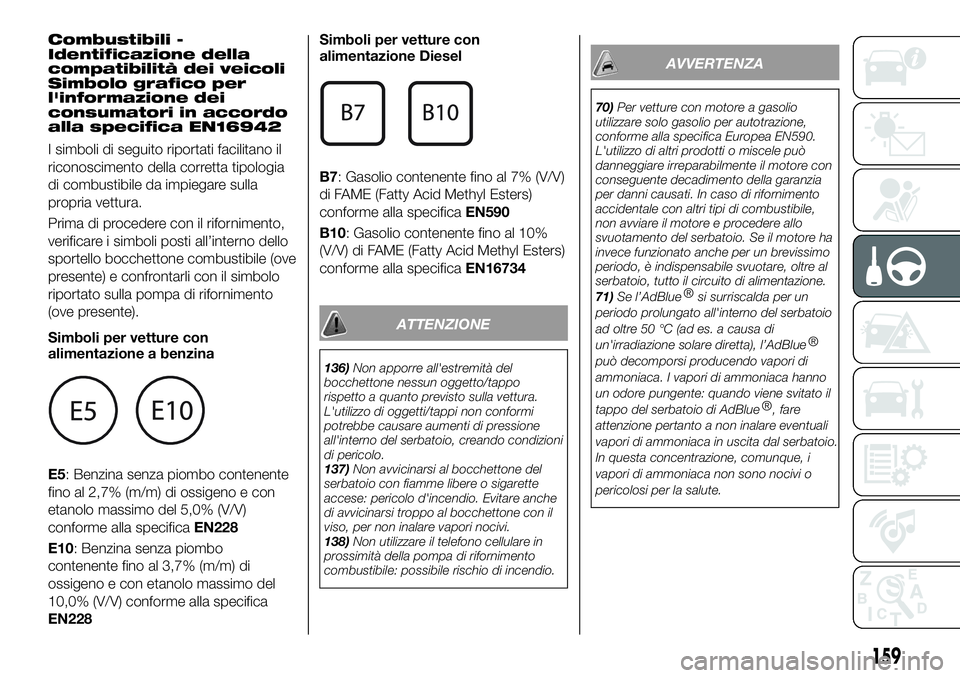

Combustibili -
Identificazione della
compatibilità dei veicoli
Simbolo grafico per
l'informazione dei
consumatori in accordo
alla specifica EN16942
I simboli di seguito riportati facilitano il
riconoscimento della corretta tipologia
di combustibile da impiegare sulla
propria vettura.
Prima di procedere con il rifornimento,
verificare i simboli posti all’interno dello
sportello bocchettone combustibile (ove
presente) e confrontarli con il simbolo
riportato sulla pompa di rifornimento
(ove presente).
Simboli per vetture con
alimentazione a benzina
E5: Benzina senza piombo contenente
fino al 2,7% (m/m) di ossigeno e con
etanolo massimo del 5,0% (V/V)
conforme alla specificaEN228
E10: Benzina senza piombo
contenente fino al 3,7% (m/m) di
ossigeno e con etanolo massimo del
10,0% (V/V) conforme alla specifica
EN228Simboli per vetture con
alimentazione Diesel
B7: Gasolio contenente fino al 7% (V/V)
di FAME (Fatty Acid Methyl Esters)
conforme alla specificaEN590
B10: Gasolio contenente fino al 10%
(V/V) di FAME (Fatty Acid Methyl Esters)
conforme alla specificaEN16734
ATTENZIONE
136)Non apporre all'estremità del
bocchettone nessun oggetto/tappo
rispetto a quanto previsto sulla vettura.
L'utilizzo di oggetti/tappi non conformi
potrebbe causare aumenti di pressione
all'interno del serbatoio, creando condizioni
di pericolo.
137)Non avvicinarsi al bocchettone del
serbatoio con fiamme libere o sigarette
accese: pericolo d'incendio. Evitare anche
di avvicinarsi troppo al bocchettone con il
viso, per non inalare vapori nocivi.
138)Non utilizzare il telefono cellulare in
prossimità della pompa di rifornimento
combustibile: possibile rischio di incendio.
AVVERTENZA
70)Per vetture con motore a gasolio
utilizzare solo gasolio per autotrazione,
conforme alla specifica Europea EN590.
L'utilizzo di altri prodotti o miscele può
danneggiare irreparabilmente il motore con
conseguente decadimento della garanzia
per danni causati. In caso di rifornimento
accidentale con altri tipi di combustibile,
non avviare il motore e procedere allo
svuotamento del serbatoio. Se il motore ha
invece funzionato anche per un brevissimo
periodo, è indispensabile svuotare, oltre al
serbatoio, tutto il circuito di alimentazione.
71)Se l’
AdBlue®
si surriscalda per un
periodo prolungato all'interno del serbatoio
ad oltre 50 °C (ad es. a causa di
un'irradiazione solare diretta), l’
AdBlue®
può decomporsi producendo vapori di
ammoniaca. I vapori di ammoniaca hanno
un odore pungente: quando viene svitato il
tappo del serbatoio di
AdBlue®
, fare
attenzione pertanto a non inalare eventuali
vapori di ammoniaca in uscita dal serbatoio.
In questa concentrazione, comunque, i
vapori di ammoniaca non sono nocivi o
pericolosi per la salute.
159
Page 162 of 296

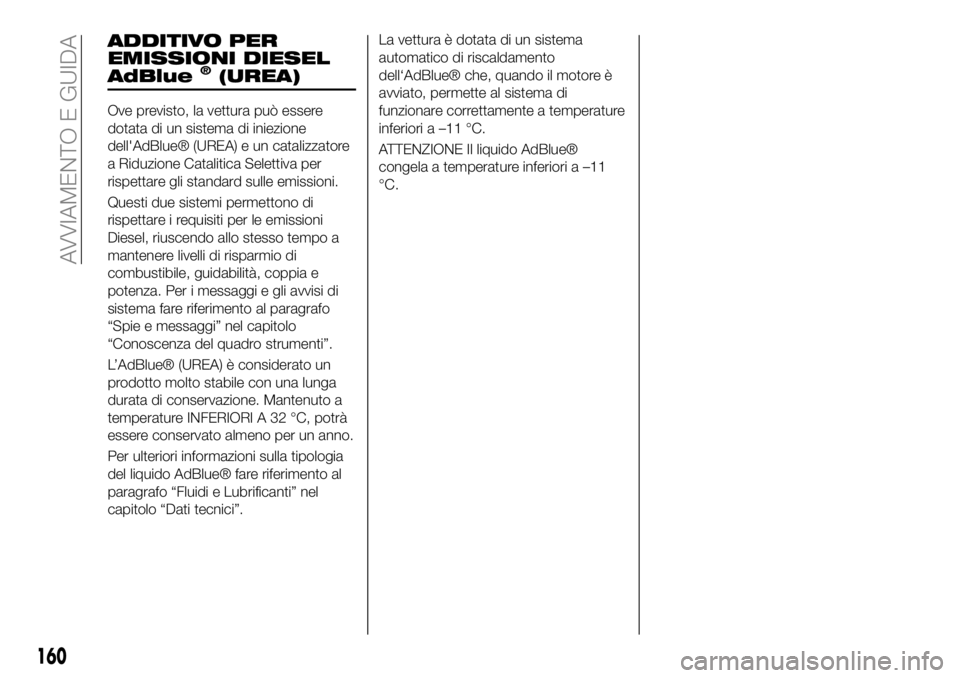

ADDITIVO PER
EMISSIONI DIESEL
AdBlue
®(UREA)
Ove previsto, la vettura può essere
dotata di un sistema di iniezione
dell'AdBlue® (UREA) e un catalizzatore
a Riduzione Catalitica Selettiva per
rispettare gli standard sulle emissioni.
Questi due sistemi permettono di
rispettare i requisiti per le emissioni
Diesel, riuscendo allo stesso tempo a
mantenere livelli di risparmio di
combustibile, guidabilità, coppia e
potenza. Per i messaggi e gli avvisi di
sistema fare riferimento al paragrafo
“Spie e messaggi” nel capitolo
“Conoscenza del quadro strumenti”.
L’AdBlue® (UREA) è considerato un
prodotto molto stabile con una lunga
durata di conservazione. Mantenuto a
temperature INFERIORI A 32 °C, potrà
essere conservato almeno per un anno.
Per ulteriori informazioni sulla tipologia
del liquido AdBlue® fare riferimento al
paragrafo “Fluidi e Lubrificanti” nel
capitolo “Dati tecnici”.La vettura è dotata di un sistema
automatico di riscaldamento
dell‘AdBlue® che, quando il motore è
avviato, permette al sistema di
funzionare correttamente a temperature
inferiori a –11 °C.
ATTENZIONE Il liquido AdBlue®
congela a temperature inferiori a –11
°C.
160
AVVIAMENTO E GUIDA
Page 200 of 296

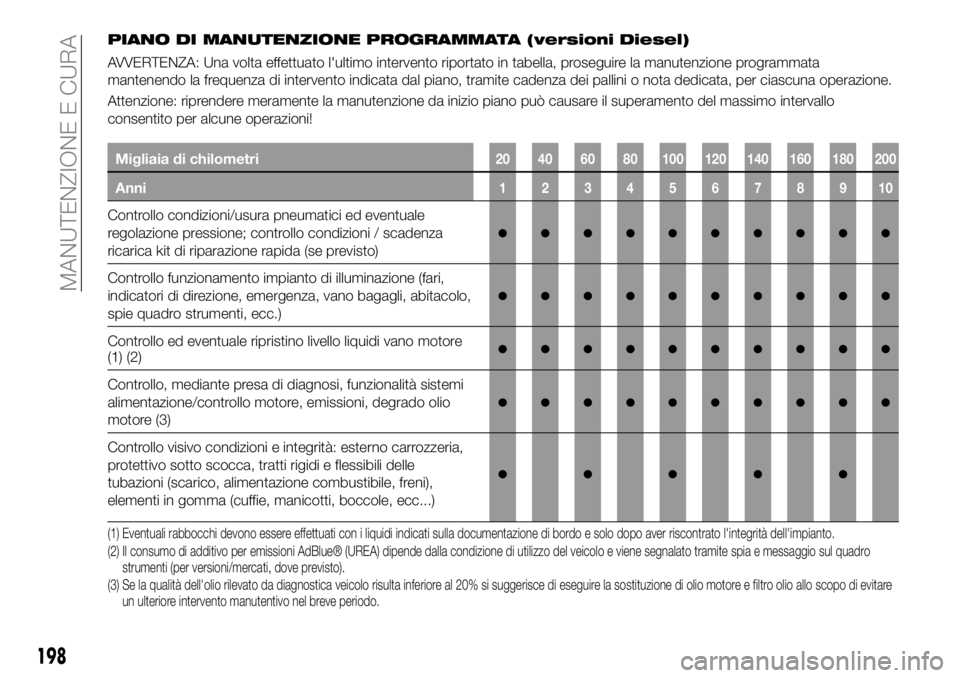

PIANO DI MANUTENZIONE PROGRAMMATA (versioni Diesel)
AVVERTENZA: Una volta effettuato l'ultimo intervento riportato in tabella, proseguire la manutenzione programmata
mantenendo la frequenza di intervento indicata dal piano, tramite cadenza dei pallini o nota dedicata, per ciascuna operazione.
Attenzione: riprendere meramente la manutenzione da inizio piano può causare il superamento del massimo intervallo
consentito per alcune operazioni!
Migliaia di chilometri20 40 60 80 100 120 140 160 180 200
Anni12345678910
Controllo condizioni/usura pneumatici ed eventuale
regolazione pressione; controllo condizioni / scadenza
ricarica kit di riparazione rapida (se previsto)
●●●●●●●●●●
Controllo funzionamento impianto di illuminazione (fari,
indicatori di direzione, emergenza, vano bagagli, abitacolo,
spie quadro strumenti, ecc.)
●●●●●●●●●●
Controllo ed eventuale ripristino livello liquidi vano motore
(1) (2)●●●●●●●●●●
Controllo, mediante presa di diagnosi, funzionalità sistemi
alimentazione/controllo motore, emissioni, degrado olio
motore (3)
●●●●●●●●●●
Controllo visivo condizioni e integrità: esterno carrozzeria,
protettivo sotto scocca, tratti rigidi e flessibili delle
tubazioni (scarico, alimentazione combustibile, freni),
elementi in gomma (cuffie, manicotti, boccole, ecc...)
●●●●●
(1) Eventuali rabbocchi devono essere effettuati con i liquidi indicati sulla documentazione di bordo e solo dopo aver riscontrato l'integrità dell'impianto.
(2) Il consumo di additivo per emissioni AdBlue® (UREA) dipende dalla condizione di utilizzo del veicolo e viene segnalato tramite spia e messaggio sul quadro
strumenti (per versioni/mercati, dove previsto).
(3) Se la qualità dell'olio rilevato da diagnostica veicolo risulta inferiore al 20% si suggerisce di eseguire la sostituzione di olio motore e filtroolio allo scopo di evitare
un ulteriore intervento manutentivo nel breve periodo.
198
MANUTENZIONE E CURA
