FIAT 500X 2019 Notice d'entretien (in French)

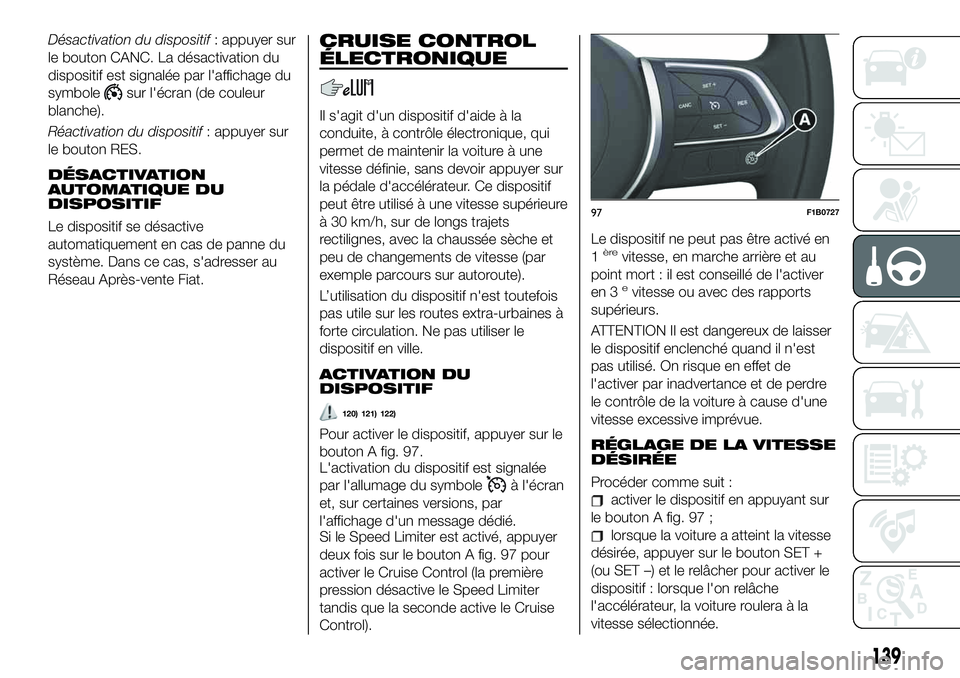

Désactivation du dispositif: appuyer sur
le bouton CANC. La désactivation du
dispositif est signalée par l'affichage du
symbole
sur l'écran (de couleur
blanche).
Réactivation du dispositif: appuyer sur
le bouton RES.
DÉSACTIVATION
AUTOMATIQUE DU
DISPOSITIF
Le dispositif se désactive
automatiquement en cas de panne du
système. Dans ce cas, s'adresser au
Réseau Après-vente Fiat.
CRUISE CONTROL
ÉLECTRONIQUE
Il s'agit d'un dispositif d'aide à la
conduite, à contrôle électronique, qui
permet de maintenir la voiture à une
vitesse définie, sans devoir appuyer sur
la pédale d'accélérateur. Ce dispositif
peut être utilisé à une vitesse supérieure
à 30 km/h, sur de longs trajets
rectilignes, avec la chaussée sèche et
peu de changements de vitesse (par
exemple parcours sur autoroute).
L’utilisation du dispositif n'est toutefois
pas utile sur les routes extra-urbaines à
forte circulation. Ne pas utiliser le
dispositif en ville.
ACTIVATION DU
DISPOSITIF
120) 121) 122)
Pour activer le dispositif, appuyer sur le
bouton A fig. 97.
L'activation du dispositif est signalée
par l'allumage du symbole
à l'écran
et, sur certaines versions, par
l'affichage d'un message dédié.
Si le Speed Limiter est activé, appuyer
deux fois sur le bouton A fig. 97 pour
activer le Cruise Control (la première
pression désactive le Speed Limiter
tandis que la seconde active le Cruise
Control).Le dispositif ne peut pas être activé en
1
èrevitesse, en marche arrière et au
point mort : il est conseillé de l'activer
en 3
evitesse ou avec des rapports
supérieurs.
ATTENTION Il est dangereux de laisser
le dispositif enclenché quand il n'est
pas utilisé. On risque en effet de
l'activer par inadvertance et de perdre
le contrôle de la voiture à cause d'une
vitesse excessive imprévue.
RÉGLAGE DE LA VITESSE
DÉSIRÉE
Procéder comme suit :
activer le dispositif en appuyant sur
le bouton A fig. 97 ;
lorsque la voiture a atteint la vitesse
désirée, appuyer sur le bouton SET +
(ou SET –) et le relâcher pour activer le
dispositif : lorsque l'on relâche
l'accélérateur, la voiture roulera à la
vitesse sélectionnée.
97F1B0727
139

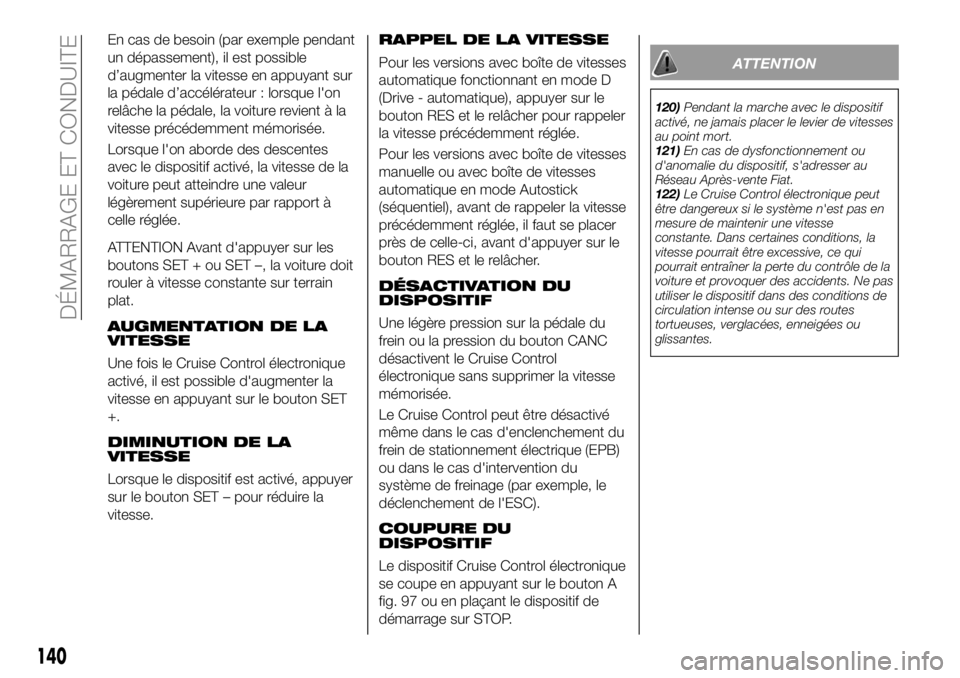

En cas de besoin (par exemple pendant
un dépassement), il est possible
d’augmenter la vitesse en appuyant sur
la pédale d’accélérateur : lorsque l'on
relâche la pédale, la voiture revient à la
vitesse précédemment mémorisée.
Lorsque l'on aborde des descentes
avec le dispositif activé, la vitesse de la
voiture peut atteindre une valeur
légèrement supérieure par rapport à
celle réglée.
ATTENTION Avant d'appuyer sur les
boutons SET + ou SET –, la voiture doit
rouler à vitesse constante sur terrain
plat.
AUGMENTATION DE LA
VITESSE
Une fois le Cruise Control électronique
activé, il est possible d'augmenter la
vitesse en appuyant sur le bouton SET
+.
DIMINUTION DE LA
VITESSE
Lorsque le dispositif est activé, appuyer
sur le bouton SET – pour réduire la
vitesse.
RAPPEL DE LA VITESSE
Pour les versions avec boîte de vitesses
automatique fonctionnant en mode D
(Drive - automatique), appuyer sur le
bouton RES et le relâcher pour rappeler
la vitesse précédemment réglée.
Pour les versions avec boîte de vitesses
manuelle ou avec boîte de vitesses
automatique en mode Autostick
(séquentiel), avant de rappeler la vitesse
précédemment réglée, il faut se placer
près de celle-ci, avant d'appuyer sur le
bouton RES et le relâcher.
DÉSACTIVATION DU
DISPOSITIF
Une légère pression sur la pédale du
frein ou la pression du bouton CANC
désactivent le Cruise Control
électronique sans supprimer la vitesse
mémorisée.
Le Cruise Control peut être désactivé
même dans le cas d'enclenchement du
frein de stationnement électrique (EPB)
ou dans le cas d'intervention du
système de freinage (par exemple, le
déclenchement de l'ESC).
COUPURE DU
DISPOSITIF
Le dispositif Cruise Control électronique
se coupe en appuyant sur le bouton A
fig. 97 ou en plaçant le dispositif de
démarrage sur STOP.
ATTENTION
120)Pendant la marche avec le dispositif
activé, ne jamais placer le levier de vitesses
au point mort.
121)En cas de dysfonctionnement ou
d'anomalie du dispositif, s'adresser au
Réseau Après-vente Fiat.
122)Le Cruise Control électronique peut
être dangereux si le système n'est pas en
mesure de maintenir une vitesse
constante. Dans certaines conditions, la
vitesse pourrait être excessive, ce qui
pourrait entraîner la perte du contrôle de la
voiture et provoquer des accidents. Ne pas
utiliser le dispositif dans des conditions de
circulation intense ou sur des routes
tortueuses, verglacées, enneigées ou
glissantes.
140
DÉMARRAGE ET CONDUITE

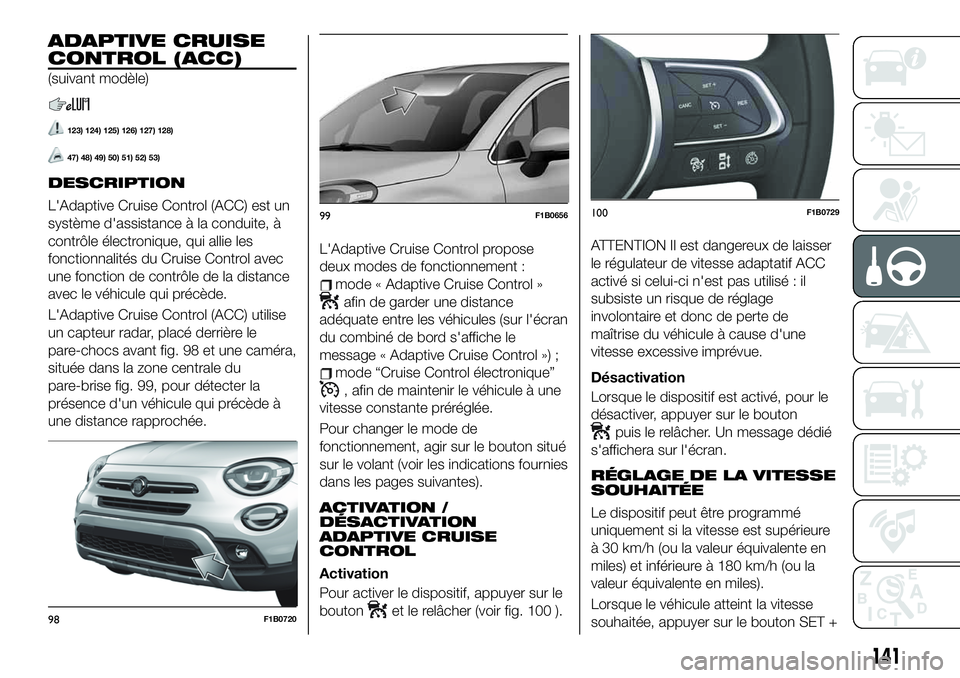

ADAPTIVE CRUISE
CONTROL (ACC)
(suivant modèle)
123) 124) 125) 126) 127) 128)
47) 48) 49) 50) 51) 52) 53)
DESCRIPTION
L'Adaptive Cruise Control (ACC) est un
système d'assistance à la conduite, à
contrôle électronique, qui allie les
fonctionnalités du Cruise Control avec
une fonction de contrôle de la distance
avec le véhicule qui précède.
L'Adaptive Cruise Control (ACC) utilise
un capteur radar, placé derrière le
pare-chocs avant fig. 98 et une caméra,
située dans la zone centrale du
pare-brise fig. 99, pour détecter la
présence d'un véhicule qui précède à
une distance rapprochée.L'Adaptive Cruise Control propose
deux modes de fonctionnement :
mode « Adaptive Cruise Control »
afin de garder une distance
adéquate entre les véhicules (sur l'écran
du combiné de bord s'affiche le
message « Adaptive Cruise Control ») ;
mode “Cruise Control électronique”
, afin de maintenir le véhicule à une
vitesse constante préréglée.
Pour changer le mode de
fonctionnement, agir sur le bouton situé
sur le volant (voir les indications fournies
dans les pages suivantes).
ACTIVATION /
DÉSACTIVATION
ADAPTIVE CRUISE
CONTROL
Activation
Pour activer le dispositif, appuyer sur le
bouton
et le relâcher (voir fig. 100 ).
ATTENTION Il est dangereux de laisser
le régulateur de vitesse adaptatif ACC
activé si celui-ci n'est pas utilisé : il
subsiste un risque de réglage
involontaire et donc de perte de
maîtrise du véhicule à cause d'une
vitesse excessive imprévue.
Désactivation
Lorsque le dispositif est activé, pour le
désactiver, appuyer sur le bouton
puis le relâcher. Un message dédié
s'affichera sur l'écran.
RÉGLAGE DE LA VITESSE
SOUHAITÉE
Le dispositif peut être programmé
uniquement si la vitesse est supérieure
à 30 km/h (ou la valeur équivalente en
miles) et inférieure à 180 km/h (ou la
valeur équivalente en miles).
Lorsque le véhicule atteint la vitesse
souhaitée, appuyer sur le bouton SET +
98F1B0720
99F1B0656100F1B0729
141

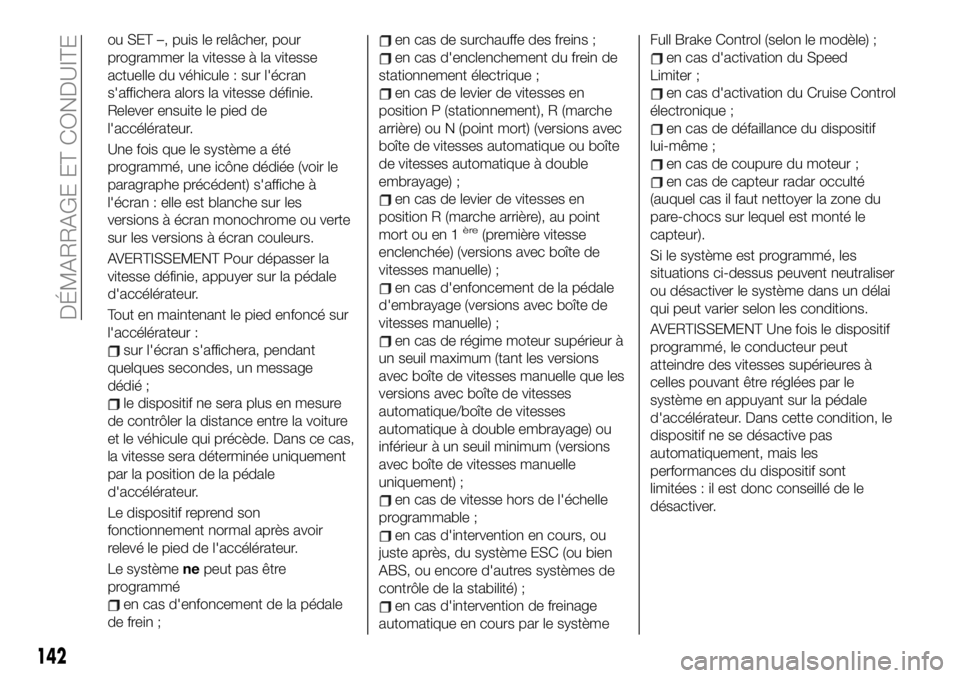

ou SET –, puis le relâcher, pour
programmer la vitesse à la vitesse
actuelle du véhicule : sur l'écran
s'affichera alors la vitesse définie.
Relever ensuite le pied de
l'accélérateur.
Une fois que le système a été
programmé, une icône dédiée (voir le
paragraphe précédent) s'affiche à
l'écran : elle est blanche sur les
versions à écran monochrome ou verte
sur les versions à écran couleurs.
AVERTISSEMENT Pour dépasser la
vitesse définie, appuyer sur la pédale
d'accélérateur.
Tout en maintenant le pied enfoncé sur
l'accélérateur :
sur l'écran s'affichera, pendant
quelques secondes, un message
dédié ;
le dispositif ne sera plus en mesure
de contrôler la distance entre la voiture
et le véhicule qui précède. Dans ce cas,
la vitesse sera déterminée uniquement
par la position de la pédale
d'accélérateur.
Le dispositif reprend son
fonctionnement normal après avoir
relevé le pied de l'accélérateur.
Le systèmenepeut pas être
programmé
en cas d'enfoncement de la pédale
de frein ;
en cas de surchauffe des freins ;
en cas d'enclenchement du frein de
stationnement électrique ;
en cas de levier de vitesses en
position P (stationnement), R (marche
arrière) ou N (point mort) (versions avec
boîte de vitesses automatique ou boîte
de vitesses automatique à double
embrayage) ;
en cas de levier de vitesses en
position R (marche arrière), au point
mort ou en 1
ère(première vitesse
enclenchée) (versions avec boîte de
vitesses manuelle) ;
en cas d'enfoncement de la pédale
d'embrayage (versions avec boîte de
vitesses manuelle) ;
en cas de régime moteur supérieur à
un seuil maximum (tant les versions
avec boîte de vitesses manuelle que les
versions avec boîte de vitesses
automatique/boîte de vitesses
automatique à double embrayage) ou
inférieur à un seuil minimum (versions
avec boîte de vitesses manuelle
uniquement) ;
en cas de vitesse hors de l'échelle
programmable ;
en cas d'intervention en cours, ou
juste après, du système ESC (ou bien
ABS, ou encore d'autres systèmes de
contrôle de la stabilité) ;
en cas d'intervention de freinage
automatique en cours par le systèmeFull Brake Control (selon le modèle) ;
en cas d'activation du Speed
Limiter ;
en cas d'activation du Cruise Control
électronique ;
en cas de défaillance du dispositif
lui-même ;
en cas de coupure du moteur ;
en cas de capteur radar occulté
(auquel cas il faut nettoyer la zone du
pare-chocs sur lequel est monté le
capteur).
Si le système est programmé, les
situations ci-dessus peuvent neutraliser
ou désactiver le système dans un délai
qui peut varier selon les conditions.
AVERTISSEMENT Une fois le dispositif
programmé, le conducteur peut
atteindre des vitesses supérieures à
celles pouvant être réglées par le
système en appuyant sur la pédale
d'accélérateur. Dans cette condition, le
dispositif ne se désactive pas
automatiquement, mais les
performances du dispositif sont
limitées : il est donc conseillé de le
désactiver.
142
DÉMARRAGE ET CONDUITE

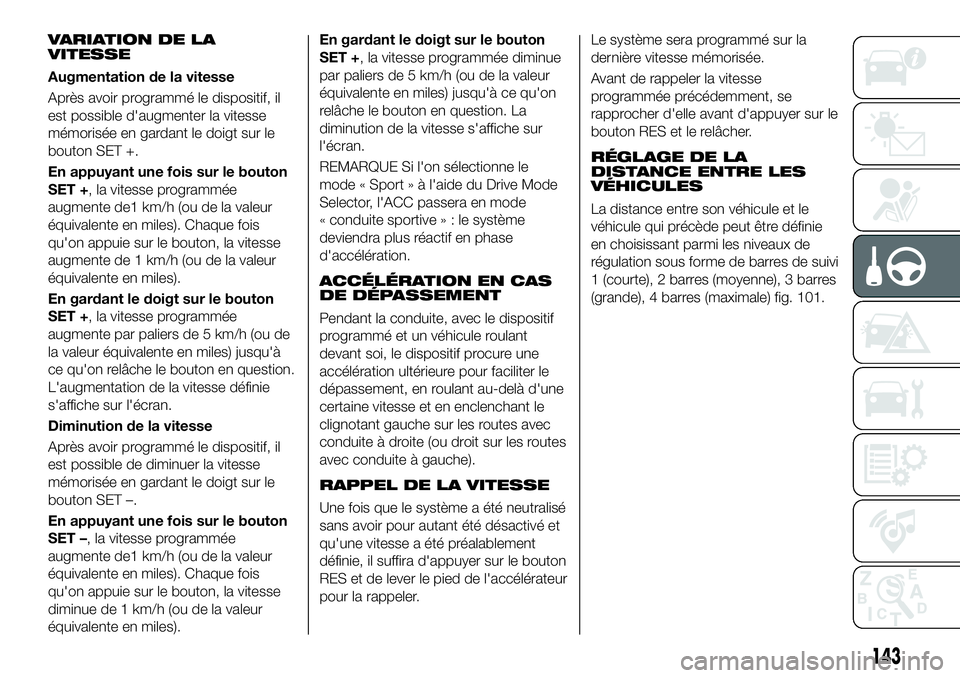

VARIATION DE LA
VITESSE
Augmentation de la vitesse
Après avoir programmé le dispositif, il
est possible d'augmenter la vitesse
mémorisée en gardant le doigt sur le
bouton SET +.
En appuyant une fois sur le bouton
SET +, la vitesse programmée
augmente de1 km/h (ou de la valeur
équivalente en miles). Chaque fois
qu'on appuie sur le bouton, la vitesse
augmente de 1 km/h (ou de la valeur
équivalente en miles).
En gardant le doigt sur le bouton
SET +, la vitesse programmée
augmente par paliers de 5 km/h (ou de
la valeur équivalente en miles) jusqu'à
ce qu'on relâche le bouton en question.
L'augmentation de la vitesse définie
s'affiche sur l'écran.
Diminution de la vitesse
Après avoir programmé le dispositif, il
est possible de diminuer la vitesse
mémorisée en gardant le doigt sur le
bouton SET –.
En appuyant une fois sur le bouton
SET –, la vitesse programmée
augmente de1 km/h (ou de la valeur
équivalente en miles). Chaque fois
qu'on appuie sur le bouton, la vitesse
diminue de 1 km/h (ou de la valeur
équivalente en miles).En gardant le doigt sur le bouton
SET +, la vitesse programmée diminue
par paliers de 5 km/h (ou de la valeur
équivalente en miles) jusqu'à ce qu'on
relâche le bouton en question. La
diminution de la vitesse s'affiche sur
l'écran.
REMARQUE Si l'on sélectionne le
mode « Sport » à l'aide du Drive Mode
Selector, l'ACC passera en mode
« conduite sportive»:lesystème
deviendra plus réactif en phase
d'accélération.
ACCÉLÉRATION EN CAS
DE DÉPASSEMENT
Pendant la conduite, avec le dispositif
programmé et un véhicule roulant
devant soi, le dispositif procure une
accélération ultérieure pour faciliter le
dépassement, en roulant au-delà d'une
certaine vitesse et en enclenchant le
clignotant gauche sur les routes avec
conduite à droite (ou droit sur les routes
avec conduite à gauche).
RAPPEL DE LA VITESSE
Une fois que le système a été neutralisé
sans avoir pour autant été désactivé et
qu'une vitesse a été préalablement
définie, il suffira d'appuyer sur le bouton
RES et de lever le pied de l'accélérateur
pour la rappeler.Le système sera programmé sur la
dernière vitesse mémorisée.
Avant de rappeler la vitesse
programmée précédemment, se
rapprocher d'elle avant d'appuyer sur le
bouton RES et le relâcher.
RÉGLAGE DE LA
DISTANCE ENTRE LES
VÉHICULES
La distance entre son véhicule et le
véhicule qui précède peut être définie
en choisissant parmi les niveaux de
régulation sous forme de barres de suivi
1 (courte), 2 barres (moyenne), 3 barres
(grande), 4 barres (maximale) fig. 101.
143

La distance par rapport au véhicule qui
précède est proportionnelle à la vitesse.
L'intervalle de temps par rapport au
véhicule qui précède reste constante et
varie entre 1 seconde (réglage sur
1 barre pour la distance minimale) et
2 secondes (réglage sur 4 barres pour
la distance maximale).
Lors de la première utilisation du
dispositif, le niveau de régulation de la
distance est 4 (maximale). Lorsque le
conducteur modifie la distance, le
nouveau niveau de régulation seramémorisé, et ce même après la
désactivation et la réactivation du
système.
Diminution de la distance
Pour passer à un niveau inférieur de
régulation de la distance, enfoncer et
relâcher le bouton
.
À chaque appui sur le bouton, le niveau
de régulation diminue d'une barre (plus
courte).
Noter que la vitesse définie est
maintenue s'il n'y a aucun véhicule
roulant devant. Une fois la distance plus
réduite atteinte, un nouvel appui sur le
bouton déterminera la distance plus
grande.
La voiture maintient la distance définie,
sauf dans les cas suivants :
le véhicule qui précède accélère
jusqu'à atteindre une vitesse supérieure
à celle définie ;
le véhicule qui précède déboîte
(change de voie) ou sort du champ de
détection du capteur radar du dispositif
Adaptive Cruise Control ;
le réglage de la distance est modifié ;
l'Adaptive Cruise Control est
désactivé ou neutralisé.
AVERTISSEMENT Le freinage
maximum exercé par le dispositif est
limité. Si besoin, le conducteur peut
toujours dans tous les cas freiner
lui-même.AVERTISSEMENT Si le dispositif prévoit
que l'action du freinage n'est pas
suffisante à conserver la distance
programmée, le conducteur en sera
informé par le biais de l'affichage d'un
message à l'écran indiquant qu'il se
rapproche du véhicule qui précède. Un
signal sonore est également émis. Dans
cette situation, il y a lieu de freiner
immédiatement pour maintenir la
distance de sécurité avec le véhicule
qui précède.
AVERTISSEMENT Il incombe au
conducteur de toujours s'assurer de
l'absence de piétons, d'autres voitures
ou objets sur la chaussée. Le
non-respect de ces avertissements
peut provoquer des accidents ou des
blessures.
AVERTISSEMENT Il est de la
responsabilité du conducteur de
conserver une distance de sécurité
entre son véhicule et celui qui le
précède, conformément au code de la
route des différents pays.
DÉSACTIVATION
Le dispositif est désactivé et la vitesse
définie est annulée dans les cas
suivants :
appui sur le boutondu dispositif
Adaptive Cruise Control ;
appui sur le boutondu Cruise
Control électronique ;
101F1B0299C
144
DÉMARRAGE ET CONDUITE

appui sur le bouton du Speed
Limiter ;
positionnement du dispositif de
démarrage sur STOP.
Le dispositif est neutralisé (tout en
conservant la vitesse et la distance
définies) dans les situations suivantes :
lorsque l'on appuie sur le bouton
CANC ;
lorsque les conditions indiquées
dans le paragraphe “Réglage de la
vitesse souhaitée” se vérifient ;
lorsque la vitesse du véhicule
descend en dessous de la vitesse
minimale réglable (par exemple,
présence de véhicules roulant
lentement).
Si ces conditions se vérifient lors d'une
décélération du système par rapport à
un véhicule roulant devant, le système
pourrait continuer la décélération, si
nécessaire, même après sa
neutralisation ou sa désactivation
jusqu'à la vitesse minimale définissable.
MODE CRUISE CONTROL
ÉLECTRONIQUE
L'Adaptive Cruise Control (ACC) prévoit
également le mode Cruise Control
électronique pour la régulation de la
marche de croisière (constante).
Si le véhicule est équipé de l'Adaptive
Cruise Control (ACC), le Cruise Control
électronique fonctionnera de la mêmemanière que l'ACC (en appuyant sur le
bouton
du Cruise Control), à la
différence près :
qu'il ne conserve pas la distance par
rapport au véhicule qui précède ;
qu'en cas de capteur radar occulté,
le dispositif fonctionne toujours.
Avant de rappeler la vitesse
programmée, il faut s'en rapprocher
avant d'appuyer sur le bouton RES et le
relâcher.
ATTENTION
123)Il faut être vigilant au volant de
manière à être toujours prêt à freiner si
besoin est.
124)Le système constitue une aide à la
conduite : le conducteur ne doit jamais
baisser son attention pendant la conduite.
La responsabilité de la conduite incombe
toujours au conducteur, qui doit prendre en
considération les conditions de circulation
pour conduire en toute sécurité. Le
conducteur est toujours tenu de maintenir
une distance de sécurité avec le véhicule
qui le précède.
125)Le dispositif ne s'active pas en
présence de piétons, de véhicules arrivant
en sens opposé ou roulant en sens
transversal et d'objets immobiles (par
exemple, un véhicule en panne ou bloqué
dans un embouteillage).
126)Le dispositif n'est pas en mesure de
tenir compte des conditions routières, de
circulation, atmosphériques et de faible
visibilité (par exemple, en cas de brouillard).127)Le dispositif ne reconnaît pas toujours
complètement des conditions de conduite
complexes pouvant donner lieu à des
évaluations incorrectes ou inexistantes sur
la distance de sécurité à maintenir.
128)Le dispositif n'est pas en mesure
d'appliquer toute la force de freinage du
véhicule et donc celui-ci ne pourra pas être
complètement arrêté.
ATTENTION
47)Les fonctions du système pourraient
être limitées ou nulles en raison des
conditions atmosphériques, par exemple
pluie battante, grêle, brouillard épais ou
neige abondante.
48)
49)La fonctionnalité peut être compromise
par toute modification structurelle apportée
au véhicule, comme par exemple une
modification de l'avant de la voiture, le
remplacement de pneus, ou une charge
plus élevée que celle prévue pour la voiture.
50)Des réparations inadéquates effectuées
sur l'avant de la voiture (par ex. aux
pare-chocs, au châssis) peuvent modifier la
position du capteur radar et en
compromettre le fonctionnement.
S'adresser au Réseau Après-vente Fiat
pour toute réparation de ce genre.
51)Ne pas modifier ni intervenir sur le
capteur radar ou sur la caméra située sur le
pare-brise. En cas de panne du capteur,
s'adresser au Réseau Après-vente Fiat.
145
La zone du pare-chocs située face au
capteur ne doit pas être couverte par des
adhésifs, des phares auxiliaires ou tout
autre objet.

52)Éviter de laver la zone inférieure du
pare-chocs avec des jets à haute pression :
en particulier, éviter d'intervenir sur le
connecteur électrique du système.
53)Faire attention aux réparations et à
l'application de nouvelle peinture dans la
zone autour du capteur (cache couvrant le
capteur sur le côté gauche du pare-chocs).
En cas de chocs frontaux, le capteur peut
se désactiver automatiquement et afficher,
sur l'écran, un avertissement pour indiquer
qu'il faut faire réparer le capteur. Même en
l'absence de signalisations de
dysfonctionnement, désactiver le système
si l'on pense que la position du capteur
radar a été altérée (par ex. à cause de
chocs frontaux à vitesse réduite comme
lors des manœuvres de stationnement).
Dans ces cas, s'adresser au Réseau
Après-vente Fiat pour effectuer le
réalignement ou le remplacement du

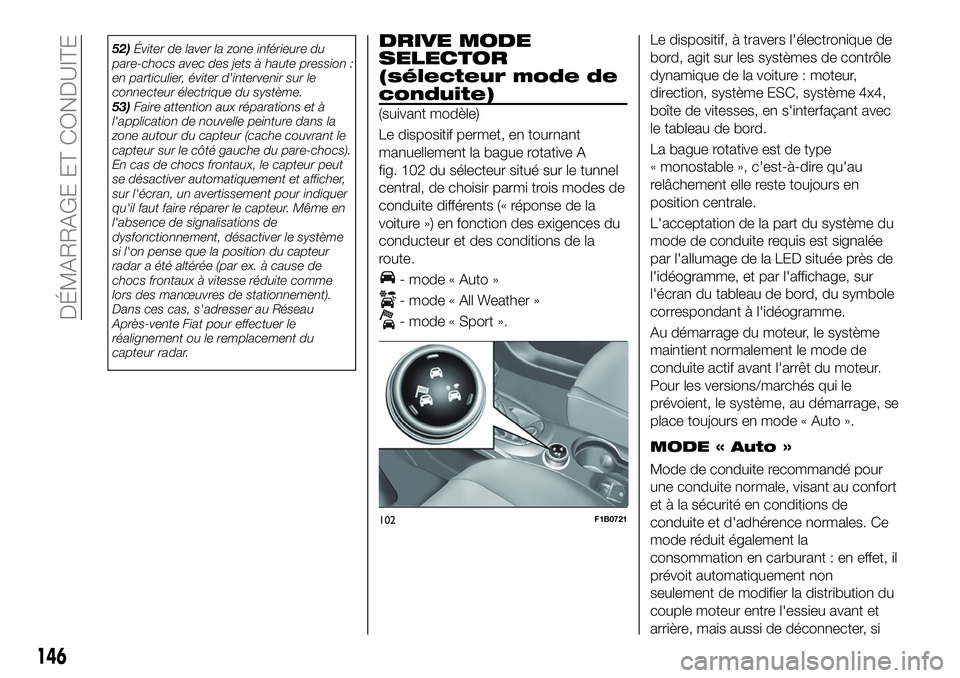

capteur radar.DRIVE MODE
SELECTOR
(sélecteur mode de
conduite)
(suivant modèle)
Le dispositif permet, en tournant
manuellement la bague rotative A
fig. 102 du sélecteur situé sur le tunnel
central, de choisir parmi trois modes de
conduite différents (« réponse de la
voiture ») en fonction des exigences du
conducteur et des conditions de la
route.
- mode « Auto »
- mode « All Weather »
- mode « Sport ».Le dispositif, à travers l'électronique de
bord, agit sur les systèmes de contrôle
dynamique de la voiture : moteur,
direction, système ESC, système 4x4,
boîte de vitesses, en s'interfaçant avec
le tableau de bord.
La bague rotative est de type
« monostable », c'est-à-dire qu'au
relâchement elle reste toujours en
position centrale.
L'acceptation de la part du système du
mode de conduite requis est signalée
par l'allumage de la LED située près de
l'idéogramme, et par l'affichage, sur
l'écran du tableau de bord, du symbole
correspondant à l'idéogramme.
Au démarrage du moteur, le système
maintient normalement le mode de
conduite actif avant l'arrêt du moteur.
Pour les versions/marchés qui le
prévoient, le système, au démarrage, se
place toujours en mode « Auto ».
MODE « Auto »
Mode de conduite recommandé pour
une conduite normale, visant au confort
et à la sécurité en conditions de
conduite et d'adhérence normales. Ce
mode réduit également la
consommation en carburant : en effet, il
prévoit automatiquement non
seulement de modifier la distribution du
couple moteur entre l'essieu avant et
arrière, mais aussi de déconnecter, si
102F1B0721
146
DÉMARRAGE ET CONDUITE

les conditions de conduite et le terrain
le permettent, la transmission aux roues
arrière.
Activation
En mode « All Weather » activé, tourner
la bague dans le sens inverse des
aiguilles d'une montre et la maintenir
dans cette position pendant au moins
une demi-seconde et dans tous les cas
jusqu'à ce que la LED correspondante
s'allume et que le mode sélectionné
s'affiche sur l'écran. La LED
correspondant au mode sélectionné
précédemment s'éteindra en même
temps. Après avoir été relâchée, la
bague revient en position centrale.
En mode « Sport » activé, tourner la
bague dans le sens des aiguilles d'une
montre et la maintenir dans cette
position pendant au moins une
demi-seconde et dans tous les cas
jusqu'à ce que la LED correspondante
s'allume et que le mode sélectionné
s'affiche sur l'écran. La LED
correspondant au mode sélectionné
précédemment s'éteindra en même
temps. Après avoir été relâchée, la
bague revient en position centrale.MODE « All Weather »
Ce mode vise à la sécurité de la
conduite en conditions de faible
adhérence de la voiture (route mouillée,
glissante, pluie, neige). Il est également
conseillé de l'utiliser pour la conduite
sur des chemins de terre ou en
tout-terrain.
Activation
En mode « Auto » activé, tourner la
bague dans le sens des aiguilles d'une
montre et la maintenir dans cette
position pendant au moins une
demi-seconde et dans tous les cas
jusqu'à ce que la LED correspondante
s'allume et que le mode sélectionné
s'affiche sur l'écran. La LED
correspondant au mode sélectionné
précédemment s'éteindra en même
temps. Après avoir été relâchée, la
bague revient en position centrale.
En mode « Sport » activé, tourner la
bague dans le sens inverse des aiguilles
d'une montre et la maintenir dans cette
position pendant au moins une
demi-seconde et dans tous les cas
jusqu'à ce que la LED correspondante
s'allume et que le mode sélectionné
s'affiche sur l'écran. La LED
correspondant au mode sélectionné
précédemment s'éteindra en même
temps. Après avoir été relâchée, la
bague revient en position centrale.
MODE « Sport »
Ce mode accroît le plaisir d'une
conduite sportive ; il augmente toutefois
la consommation de carburant. La
traction est optimisée afin d'offrir de
meilleures performances au niveau de
la tenue de route de la voiture, y
compris dans les virages.
Activation
En mode « Auto » activé, tourner la
bague dans le sens inverse des aiguilles
d'une montre et la maintenir dans cette
position pendant au moins une
demi-seconde et dans tous les cas
jusqu'à ce que la LED correspondante
s'allume et que le mode sélectionné
s'affiche sur l'écran. La LED
correspondant au mode sélectionné
précédemment s'éteindra en même
temps. Après avoir été relâchée, la
bague revient en position centrale.
En mode « All Weather » activé, tourner
la bague dans le sens des aiguilles
d'une montre et la maintenir dans cette
position pendant au moins une
demi-seconde et dans tous les cas
jusqu'à ce que la LED correspondante
s'allume et que le mode sélectionné
s'affiche sur l'écran. La LED
correspondant au mode sélectionné
précédemment s'éteindra en même
temps. Après avoir été relâchée, la
bague revient en position centrale.
147

SIGNAUX D'ANOMALIE
En cas d'anomalie du système ou du
sélecteur, il sera automatiquement
impossible de changer de mode. Le
système passera automatiquement en
mode « Auto ». Dans ces cas, l'écran
affichera un signal d'avertissement
dédié. Se rendre dès que possible au
Réseau Après-vente Fiat pour faire
contrôler le système.
SYSTÈME PARK
ASSIST
(suivant modèle)
129)
54) 55) 56) 57)
Version avec 4 capteurs :les
capteurs de stationnement, situés dans
le pare-chocs arrière fig. 103, ont pour
fonction de détecter la présence de
tous les obstacles à proximité de
l'arrière de la voiture.
Version avec 8 capteurs :Les
capteurs de stationnement, situés dans
le pare-chocs avant fig. 103 et arrière
fig. 104, servent à détecter la présence
d’éventuels obstacles qui se trouvent à
proximité de l'avant et de l'arrière de la
voiture.
Les capteurs avertissent le conducteur
par signal sonore et, si nécessaire,
signaux visuels sur l'écran du combiné
de bord.Enclenchement/désenclenchement
Pour désactiver le système, appuyer
sur le bouton
fig. 105.
Le passage d'état du système, d'activé
à désactivé et vice versa, est toujours
accompagné de l'affichage d'un
message dédié sur l'écran du combiné
de bord.
103F1B0668
104F1B0704
148
DÉMARRAGE ET CONDUITE
