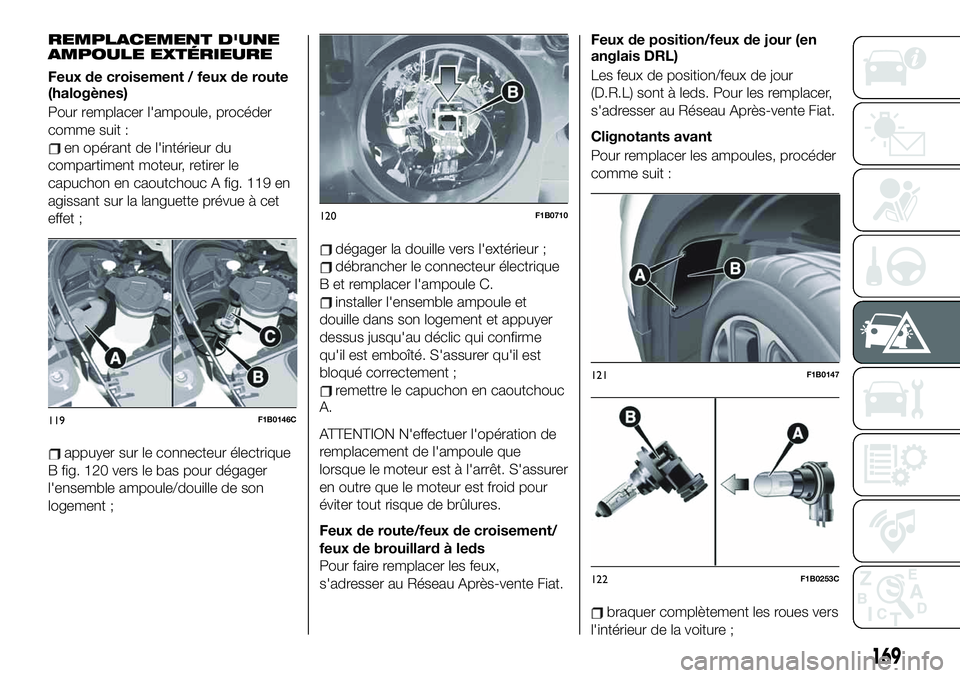

REMPLACEMENT D'UNE
AMPOULE EXTÉRIEURE
Feux de croisement / feux de route
(halogènes)
Pour remplacer l'ampoule, procéder
comme suit :
en opérant de l'intérieur du
compartiment moteur, retirer le
capuchon en caoutchouc A fig. 119 en
agissant sur la languette prévue à cet
effet ;
appuyer
sur
le
connecteur
électrique

B
fig.
120
vers
le
bas
pour
dégager

l'ensemble
ampoule/douille
de
son

logement
;
dégager la douille vers l'extérieur ;
débrancher le connecteur électrique
B et remplacer l'ampoule C.
installer l'ensemble ampoule et
douille dans son logement et appuyer
dessus jusqu'au déclic qui confirme
qu'il est emboîté. S'assurer qu'il est
bloqué correctement ;
remettre
le
capuchon
en
caoutchouc

A.
ATTENTION
N'effectuer
l'opération
de

remplacement
de
l'ampoule
que

lorsque
le
moteur
est
à
l'arrêt.
S'assurer

en
outre
que
le
moteur
est
froid
pour

éviter
tout
risque
de
brûlures.
Feux
de
route/feux
de
croisement
GFVY
EF
CSPVJMMBSE
à
leds
Pour
faire
remplacer
les
feux,

s'adresser
au
Réseau
Après-vente
Fiat.
Feux de position/feux de jour (en
anglais DRL)
Les feux de position/feux de jour
(D.R.L) sont à leds. Pour les remplacer,
s'adresser au Réseau Après-vente Fiat.
Clignotants avant
Pour remplacer les ampoules, procéder
comme suit :
braquer complètement les roues vers
l'intérieur de la voiture ;
119F1B0146C
120F1B0710
121F1B0147
122F1B0253C
169

à
l'aide
du
tournevis
fourni,
dévisser

les
vis
A
fig.
121
et
déposer
la
trappe

de
visite
B
;
repérer
l'ampoule
du
clignotant
;
tourner
dans
le
sens
inverse
des

aiguilles
d'une
montre
l'ensemble

ampoule-douille,
puis
le
dégager
vers

l'extérieur
;
remplacer
l'ampoule
A
fig.
122
montée
à
embrayage
;
puis,
remonter
la

trappe
de
visite
B

fig.
121,
en
vissant
à
fond
les
vis
de

fixation
A.

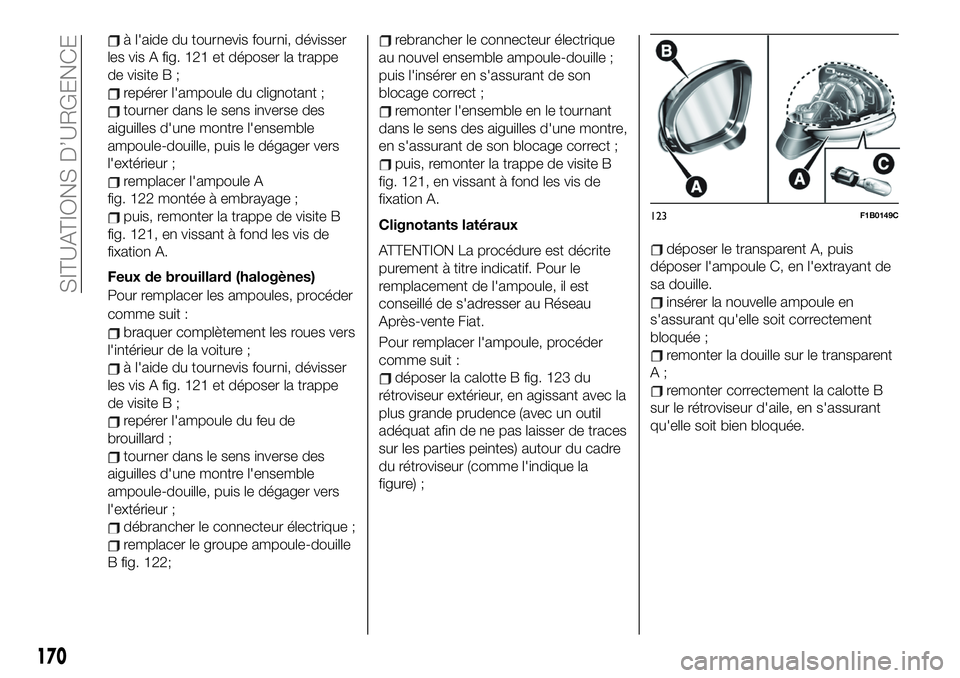

Feux
de
brouillard
IBMPHÒOFT

Pour
remplacer
les
ampoules,
procéder

comme
suit
:
braquer
complètement
les
roues
vers

l'intérieur
de
la
voiture
;
à
l'aide
du
tournevis
fourni,
dévisser

les
vis
A
fig.
121
et
déposer
la
trappe

de

visite
B
;
repérer
l'ampoule
du
feu
de

brouillard
;
tourner
dans
le
sens
inverse
des

aiguilles
d'une
montre
l'ensemble

ampoule-douille,
puis
le
dégager
vers

l'extérieur
;
débrancher
le
connecteur
électrique
;

remplacer
le
groupe
ampoule-douille

B
fig.
122;
rebrancher le connecteur électrique
au nouvel ensemble ampoule-douille ;
puis l'insérer en s'assurant de son
blocage correct ;
remonter l'ensemble en le tournant
dans le sens des aiguilles d'une montre,
en s'assurant de son blocage correct ;
puis, remonter la trappe de visite B
fig. 121, en vissant à fond les vis de
fixation A.
Clignotants latéraux
ATTENTION La procédure est décrite
purement à titre indicatif. Pour le
remplacement de l'ampoule, il est
conseillé de s'adresser au Réseau
Après-vente Fiat.
Pour remplacer l'ampoule, procéder
comme suit :
déposer la calotte B fig. 123 du
rétroviseur extérieur, en agissant avec la
plus grande prudence (avec un outil
adéquat afin de ne pas laisser de traces
sur les parties peintes) autour du cadre
du rétroviseur (comme l'indique la
figure) ;
déposer le transparent A, puis
déposer l'ampoule C, en l'extrayant de
sa douille.
insérer la nouvelle ampoule en
s'assurant qu'elle soit correctement
bloquée ;
remonter la douille sur le transparent
A;
remonter correctement la calotte B
sur le rétroviseur d'aile, en s'assurant
qu'elle soit bien bloquée.
123F1B0149C
170
SITUATIONS D’URGENCE

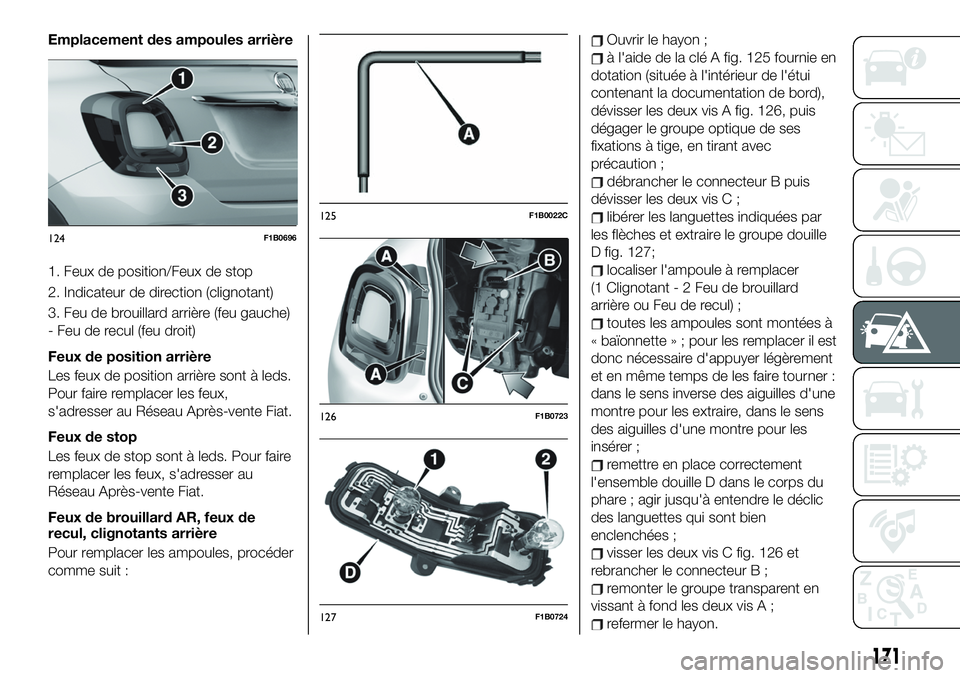

Emplacement des ampoules arrière
1. Feux de position/Feux de stop
2. Indicateur de direction (clignotant)
3. Feu de brouillard arrière (feu gauche)
- Feu de recul (feu droit)
Feux de position arrière
Les feux de position arrière sont à leds.
Pour faire remplacer les feux,
s'adresser au Réseau Après-vente Fiat.
Feux de stop
Les feux de stop sont à leds. Pour faire
remplacer les feux, s'adresser au
Réseau Après-vente Fiat.
Feux de brouillard AR, feux de
recul, clignotants arrière
Pour remplacer les ampoules, procéder
comme suit :Ouvrir le hayon ;
à l'aide de la clé A fig. 125 fournie en
dotation (située à l'intérieur de l'étui
contenant la documentation de bord),
dévisser les deux vis A fig. 126, puis
dégager le groupe optique de ses
fixations à tige, en tirant avec
précaution ;
débrancher le connecteur B puis
dévisser les deux vis C ;
libérer les languettes indiquées par
les flèches et extraire le groupe douille
D fig. 127;
localiser l'ampoule à remplacer
(1 Clignotant - 2 Feu de brouillard
arrière ou Feu de recul) ;
toutes les ampoules sont montées à
« baïonnette » ; pour les remplacer il est
donc nécessaire d'appuyer légèrement
et en même temps de les faire tourner :
dans le sens inverse des aiguilles d'une
montre pour les extraire, dans le sens
des aiguilles d'une montre pour les
insérer ;
remettre en place correctement
l'ensemble douille D dans le corps du
phare ; agir jusqu'à entendre le déclic
des languettes qui sont bien
enclenchées ;
visser les deux vis C fig. 126 et
rebrancher le connecteur B ;
remonter le groupe transparent en
vissant à fond les deux vis A ;
refermer le hayon.
124F1B0696
125F1B0022C
126F1B0723
127F1B0724
171

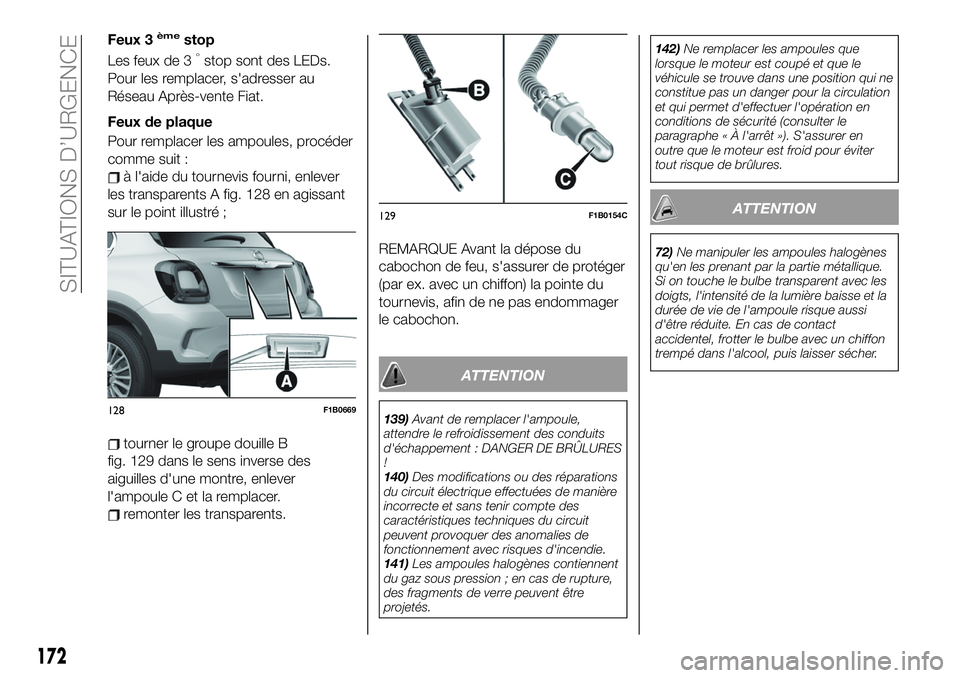

Feux 3èmestop
Les feux de 3°stop sont des LEDs.
Pour les remplacer, s'adresser au
Réseau Après-vente Fiat.
Feux de plaque
Pour remplacer les ampoules, procéder
comme suit :
à l'aide du tournevis fourni, enlever
les transparents A fig. 128 en agissant
sur le point illustré ;
tourner le groupe douille B
fig. 129 dans le sens inverse des
aiguilles d'une montre, enlever
l'ampoule C et la remplacer.
remonter les transparents.REMARQUE Avant la dépose du
cabochon de feu, s'assurer de protéger
(par ex. avec un chiffon) la pointe du
tournevis, afin de ne pas endommager
le cabochon.
ATTENTION
139)Avant de remplacer l'ampoule,
attendre le refroidissement des conduits
d'échappement : DANGER DE BRÛLURES
!
140)Des modifications ou des réparations
du circuit électrique effectuées de manière
incorrecte et sans tenir compte des
caractéristiques techniques du circuit
peuvent provoquer des anomalies de
fonctionnement avec risques d'incendie.
141)Les ampoules halogènes contiennent
du gaz sous pression ; en cas de rupture,
des fragments de verre peuvent être
projetés.142)Ne remplacer les ampoules que
lorsque le moteur est coupé et que le
véhicule se trouve dans une position qui ne
constitue pas un danger pour la circulation
et qui permet d'effectuer l'opération en
conditions de sécurité (consulter le
paragraphe « À l'arrêt »). S'assurer en
outre que le moteur est froid pour éviter
tout risque de brûlures.
ATTENTION
72)Ne manipuler les ampoules halogènes
qu'en les prenant par la partie métallique.
Si on touche le bulbe transparent avec les
doigts, l'intensité de la lumière baisse et la
durée de vie de l'ampoule risque aussi
d'être réduite. En cas de contact
accidentel, frotter le bulbe avec un chiffon
trempé dans l'alcool, puis laisser sécher.
128F1B0669
129F1B0154C
172
SITUATIONS D’URGENCE

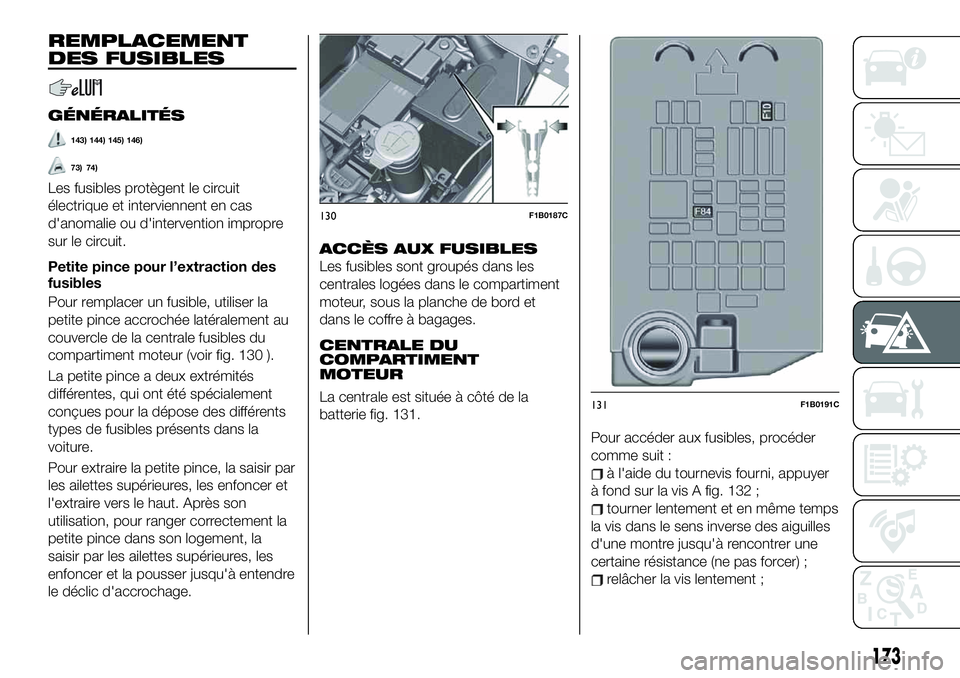

REMPLACEMENT
DES FUSIBLES
GÉNÉRALITÉS
143) 144) 145) 146)
73) 74)
Les fusibles protègent le circuit
électrique et interviennent en cas
d'anomalie ou d'intervention impropre
sur le circuit.
Petite pince pour l’extraction des
fusibles
Pour remplacer un fusible, utiliser la
petite pince accrochée latéralement au
couvercle de la centrale fusibles du
compartiment moteur (voir fig. 130 ).
La petite pince a deux extrémités
différentes, qui ont été spécialement
conçues pour la dépose des différents
types de fusibles présents dans la
voiture.
Pour extraire la petite pince, la saisir par
les ailettes supérieures, les enfoncer et
l'extraire vers le haut. Après son
utilisation, pour ranger correctement la
petite pince dans son logement, la
saisir par les ailettes supérieures, les
enfoncer et la pousser jusqu'à entendre
le déclic d'accrochage.
ACCÈS AUX FUSIBLES
Les fusibles sont groupés dans les
centrales logées dans le compartiment
moteur, sous la planche de bord et
dans le coffre à bagages.
CENTRALE DU
COMPARTIMENT
MOTEUR
La centrale est située à côté de la
batterie fig. 131.
Pour accéder aux fusibles, procéder
comme suit :
à l'aide du tournevis fourni, appuyer
à fond sur la vis A fig. 132 ;
tourner lentement et en même temps
la vis dans le sens inverse des aiguilles
d'une montre jusqu'à rencontrer une
certaine résistance (ne pas forcer) ;
relâcher la vis lentement ;
130F1B0187C
131F1B0191C
173

l'ouverture est signalée par la sortie
de toute la tête de vis de son
logement ;
déposer le couvercle B, en le faisant
coulisser vers le haut sur les guides
latéraux, comme indiqué sur
l'illustration.
Le numéro d'identification du
composant électrique correspondant à
chaque fusible figure sur le couvercle.
Après avoir remplacé le fusible,
procéder comme suit :
réintroduire correctement le
couvercle B dans les guides latéraux du
boîtier ;
le faire coulisser complètement du
haut vers le bas ;
à l'aide du tournevis fourni, appuyer
à fond sur la vis A ;
tourner lentement et en même temps
la vis dans le sens des aiguilles d'unemontre jusqu'à rencontrer une certaine
résistance (ne pas forcer) ;
relâcher la vis lentement ;
la fermeture est signalée par la
fixation de toute la tête de vis dans son
logement.
CENTRALE DE LA
PLANCHE DE BORD
La centrale fig. 133 est située du côté
gauche de la colonne de direction et les
fusibles sont librement accessibles
depuis la partie inférieure de la planche
de bord.
Pour remplacer les fusibles, s'adresser
au Réseau Après-vente Fiat.
132F1B0190C
133F1B0193C
174
SITUATIONS D’URGENCE

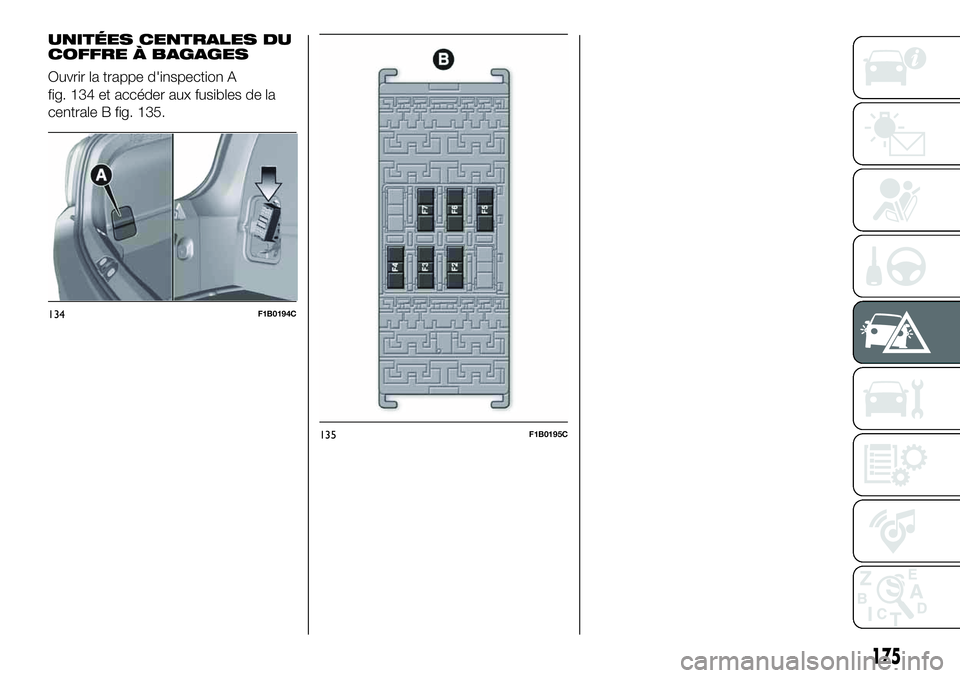

UNITÉES CENTRALES DU
COFFRE À BAGAGES
Ouvrir la trappe d'inspection A
fig. 134 et accéder aux fusibles de la
centrale B fig. 135.
134F1B0194C
135F1B0195C
175

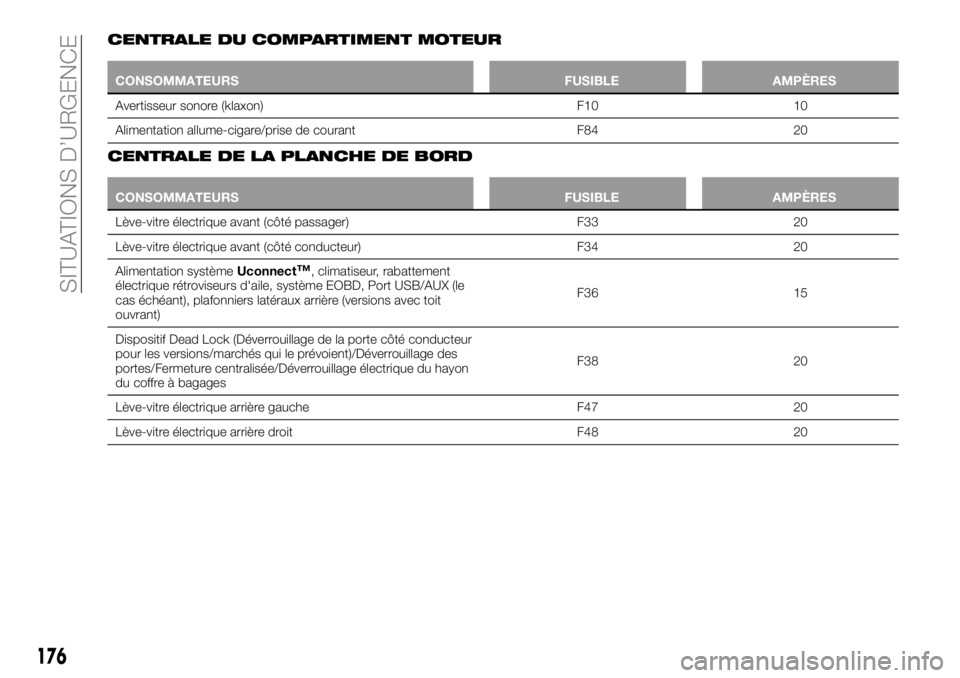

CENTRALE DU COMPARTIMENT MOTEUR
CONSOMMATEURS FUSIBLE AMPÈRES
Avertisseur sonore (klaxon) F10 10
Alimentation allume-cigare/prise de courant F84 20
CENTRALE DE LA PLANCHE DE BORD
CONSOMMATEURS FUSIBLE AMPÈRES
Lève-vitre électrique avant (côté passager) F33 20
Lève-vitre électrique avant (côté conducteur) F34 20
Alimentation systèmeUconnect
™, climatiseur, rabattement
électrique rétroviseurs d'aile, système EOBD, Port USB/AUX (le
cas échéant), plafonniers latéraux arrière (versions avec toit
ouvrant)F36 15
Dispositif Dead Lock (Déverrouillage de la porte côté conducteur
pour les versions/marchés qui le prévoient)/Déverrouillage des
portes/Fermeture centralisée/Déverrouillage électrique du hayon
du coffre à bagagesF38 20
Lève-vitre électrique arrière gauche F47 20
Lève-vitre électrique arrière droit F48 20
176
SITUATIONS D’URGENCE

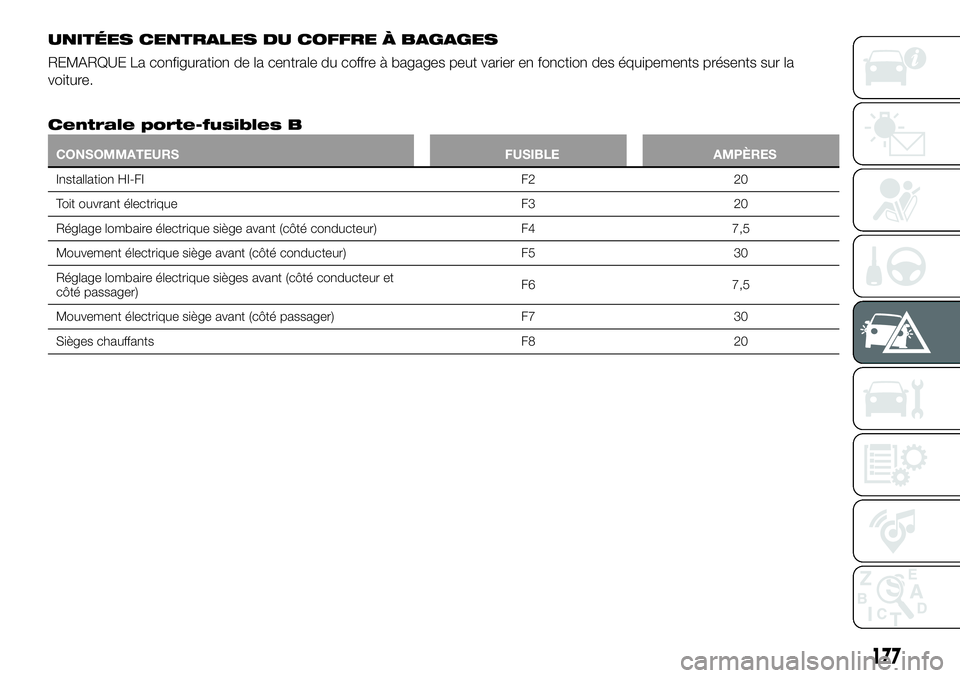

UNITÉES CENTRALES DU COFFRE À BAGAGES
REMARQUE La configuration de la centrale du coffre à bagages peut varier en fonction des équipements présents sur la
voiture.
Centrale porte-fusibles B
CONSOMMATEURS FUSIBLE AMPÈRES
Installation HI-FI F2 20
Toit ouvrant électrique F3 20
Réglage lombaire électrique siège avant (côté conducteur) F4 7,5
Mouvement électrique siège avant (côté conducteur) F5 30
Réglage lombaire électrique sièges avant (côté conducteur et
côté passager)F6 7,5
Mouvement électrique siège avant (côté passager) F7 30
Sièges chauffants F8 20
177

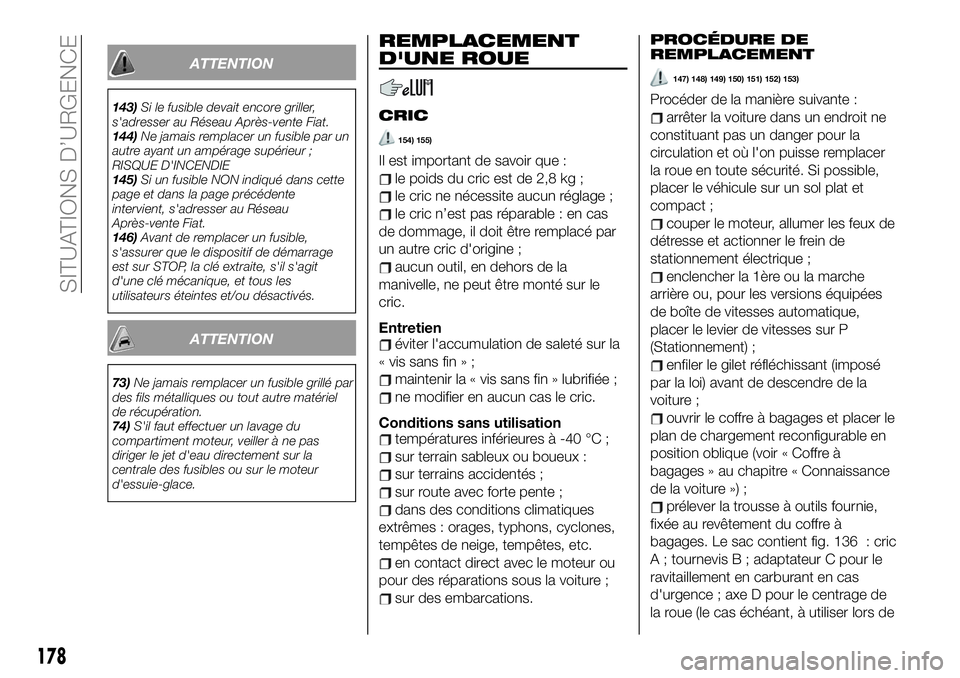

ATTENTION
143)Si le fusible devait encore griller,
s'adresser au Réseau Après-vente Fiat.
144)Ne jamais remplacer un fusible par un
autre ayant un ampérage supérieur ;
RISQUE D'INCENDIE
145)Si un fusible NON indiqué dans cette
page et dans la page précédente
intervient, s'adresser au Réseau
Après-vente Fiat.
146)Avant de remplacer un fusible,
s'assurer que le dispositif de démarrage
est sur STOP, la clé extraite, s'il s'agit
d'une clé mécanique, et tous les
utilisateurs éteintes et/ou désactivés.
ATTENTION
73)Ne jamais remplacer un fusible grillé par
des fils métalliques ou tout autre matériel
de récupération.
74)S'il faut effectuer un lavage du
compartiment moteur, veiller à ne pas
diriger le jet d'eau directement sur la
centrale des fusibles ou sur le moteur
d'essuie-glace.
REMPLACEMENT
D'UNE ROUE
CRIC
154) 155)
Il est important de savoir que :
le poids du cric est de 2,8 kg ;
le cric ne nécessite aucun réglage ;
le cric n’est pas réparable : en cas
de dommage, il doit être remplacé par
un autre cric d'origine ;
aucun outil, en dehors de la
manivelle, ne peut être monté sur le
cric.
Entretien
éviter l'accumulation de saleté sur la
« vis sans fin » ;
maintenir la « vis sans fin » lubrifiée ;
ne modifier en aucun cas le cric.
Conditions sans utilisation
températures inférieures à -40 °C ;
sur terrain sableux ou boueux :
sur terrains accidentés ;
sur route avec forte pente ;
dans des conditions climatiques
extrêmes : orages, typhons, cyclones,
tempêtes de neige, tempêtes, etc.
en contact direct avec le moteur ou
pour des réparations sous la voiture ;
sur des embarcations.
PROCÉDURE DE
REMPLACEMENT
147) 148) 149) 150) 151) 152) 153)
Procéder de la manière suivante :
arrêter la voiture dans un endroit ne
constituant pas un danger pour la
circulation et où l'on puisse remplacer
la roue en toute sécurité. Si possible,
placer le véhicule sur un sol plat et
compact ;
couper le moteur, allumer les feux de
détresse et actionner le frein de
stationnement électrique ;
enclencher la 1ère ou la marche
arrière ou, pour les versions équipées
de boîte de vitesses automatique,
placer le levier de vitesses sur P
(Stationnement) ;
enfiler le gilet réfléchissant (imposé
par la loi) avant de descendre de la
voiture ;
ouvrir le coffre à bagages et placer le
plan de chargement reconfigurable en
position oblique (voir « Coffre à
bagages » au chapitre « Connaissance
de la voiture ») ;
prélever la trousse à outils fournie,
fixée au revêtement du coffre à
bagages. Le sac contient fig. 136 : cric
A ; tournevis B ; adaptateur C pour le
ravitaillement en carburant en cas
d'urgence ; axe D pour le centrage de
la roue (le cas échéant, à utiliser lors de
178
SITUATIONS D’URGENCE
