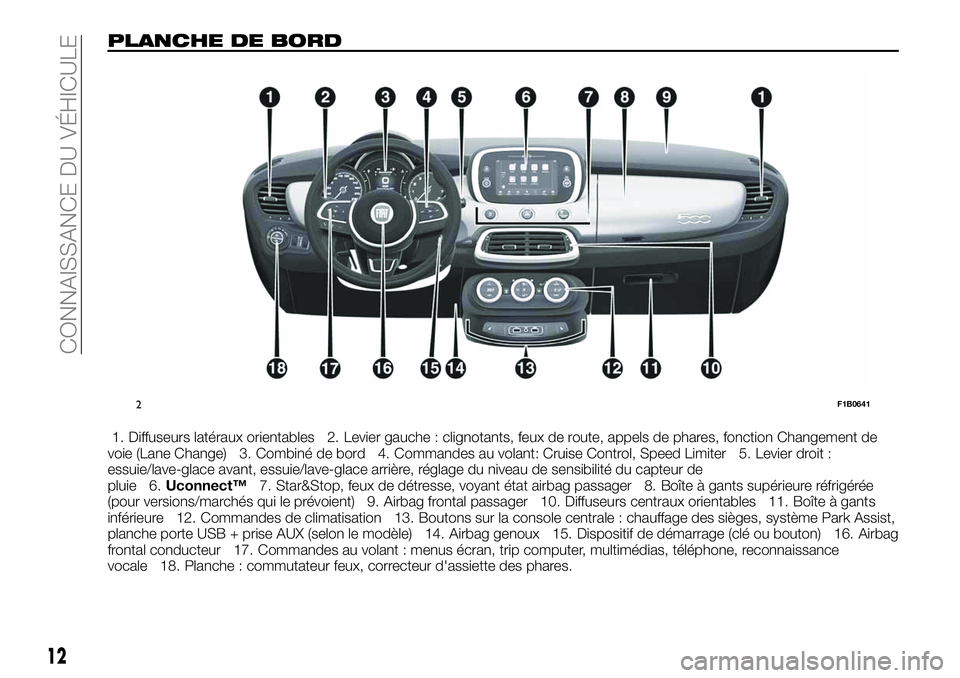

PLANCHE DE BORD
1. Diffuseurs latéraux orientables 2. Levier gauche : clignotants, feux de route, appels de phares, fonction Changement de
voie (Lane Change) 3. Combiné de bord 4. Commandes au volant: Cruise Control, Speed Limiter 5. Levier droit :
essuie/lave-glace avant, essuie/lave-glace arrière, réglage du niveau de sensibilité du capteur de
pluie 6.Uconnect™7. Star&Stop, feux de détresse, voyant état airbag passager 8. Boîte à gants supérieure réfrigérée
(pour versions/marchés qui le prévoient) 9. Airbag frontal passager 10. Diffuseurs centraux orientables 11. Boîte à gants
inférieure 12. Commandes de climatisation 13. Boutons sur la console centrale : chauffage des sièges, système Park Assist,
planche porte USB + prise AUX (selon le modèle) 14. Airbag genoux 15. Dispositif de démarrage (clé ou bouton) 16. Airbag
frontal conducteur 17. Commandes au volant : menus écran, trip computer, multimédias, téléphone, reconnaissance
vocale 18. Planche : commutateur feux, correcteur d'assiette des phares.
2F1B0641
12
CONNAISSANCE DU VÉHICULE

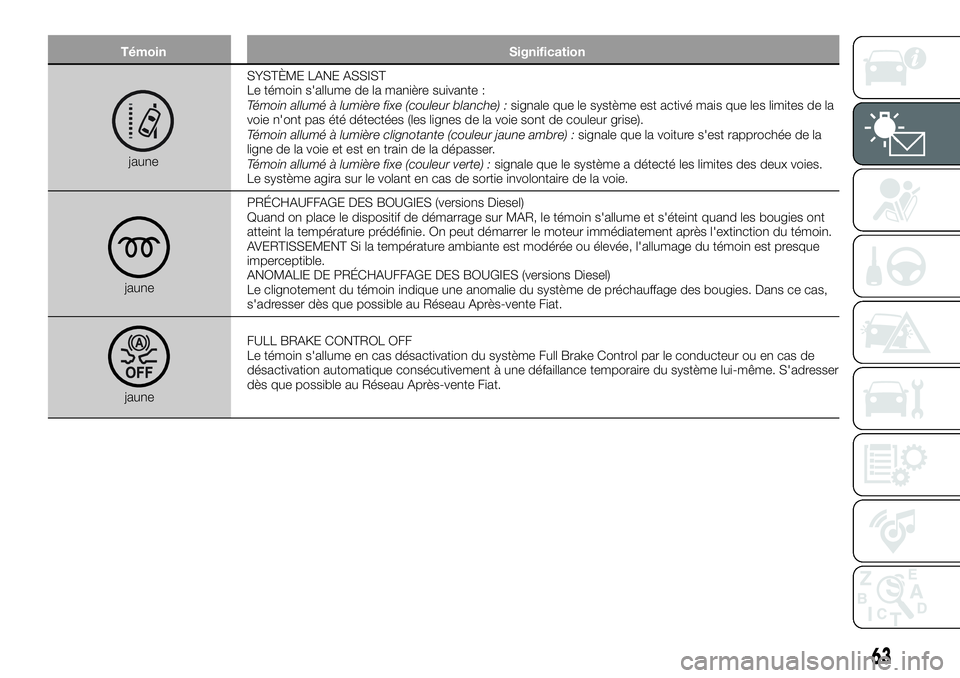

Témoin Signification
jauneSYSTÈME LANE ASSIST
Le témoin s'allume de la manière suivante :
Témoin allumé à lumière fixe (couleur blanche) :signale que le système est activé mais que les limites de la
voie n'ont pas été détectées (les lignes de la voie sont de couleur grise).
Témoin allumé à lumière clignotante (couleur jaune ambre) :signale que la voiture s'est rapprochée de la
ligne de la voie et est en train de la dépasser.
Témoin allumé à lumière fixe (couleur verte) :signale que le système a détecté les limites des deux voies.
Le système agira sur le volant en cas de sortie involontaire de la voie.
jaunePRÉCHAUFFAGE DES BOUGIES (versions Diesel)
Quand on place le dispositif de démarrage sur MAR, le témoin s'allume et s'éteint quand les bougies ont
atteint la température prédéfinie. On peut démarrer le moteur immédiatement après l'extinction du témoin.
AVERTISSEMENT Si la température ambiante est modérée ou élevée, l'allumage du témoin est presque
imperceptible.
ANOMALIE DE PRÉCHAUFFAGE DES BOUGIES (versions Diesel)
Le clignotement du témoin indique une anomalie du système de préchauffage des bougies. Dans ce cas,
s'adresser dès que possible au Réseau Après-vente Fiat.
jauneFULL BRAKE CONTROL OFF
Le témoin s'allume en cas désactivation du système Full Brake Control par le conducteur ou en cas de
désactivation automatique consécutivement à une défaillance temporaire du système lui-même. S'adresser
dès que possible au Réseau Après-vente Fiat.
63

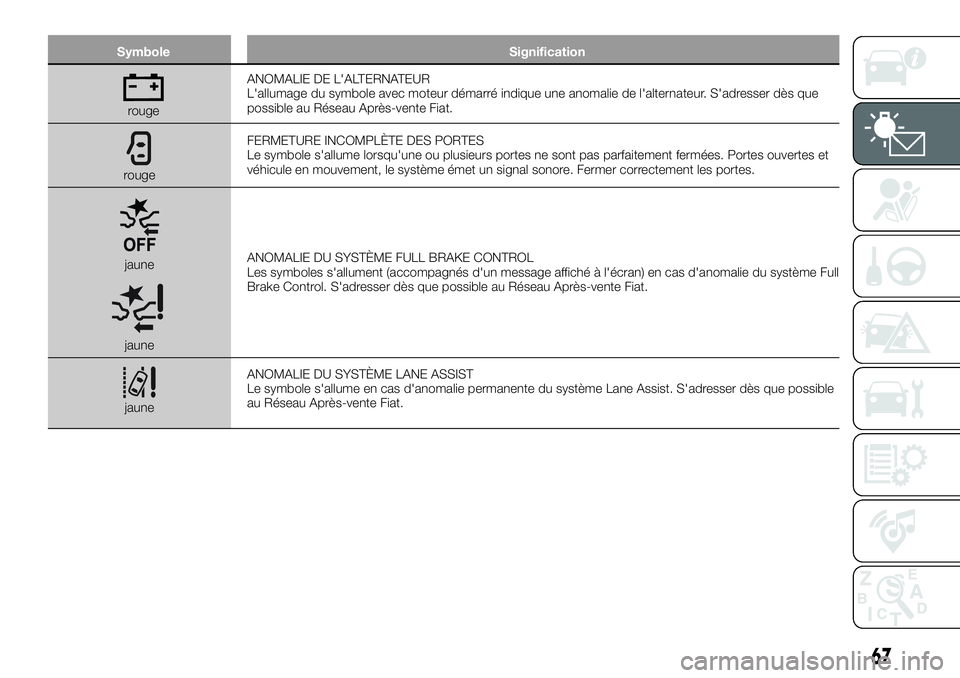

Symbole Signification
rougeANOMALIE DE L'ALTERNATEUR
L'allumage du symbole avec moteur démarré indique une anomalie de l'alternateur. S'adresser dès que
possible au Réseau Après-vente Fiat.
rougeFERMETURE INCOMPLÈTE DES PORTES
Le symbole s'allume lorsqu'une ou plusieurs portes ne sont pas parfaitement fermées. Portes ouvertes et
véhicule en mouvement, le système émet un signal sonore. Fermer correctement les portes.
jaune
jauneANOMALIE DU SYSTÈME FULL BRAKE CONTROL
Les symboles s'allument (accompagnés d'un message affiché à l'écran) en cas d'anomalie du système Full
Brake Control. S'adresser dès que possible au Réseau Après-vente Fiat.
jauneANOMALIE DU SYSTÈME LANE ASSIST
Le symbole s'allume en cas d'anomalie permanente du système Lane Assist. S'adresser dès que possible
au Réseau Après-vente Fiat.
67

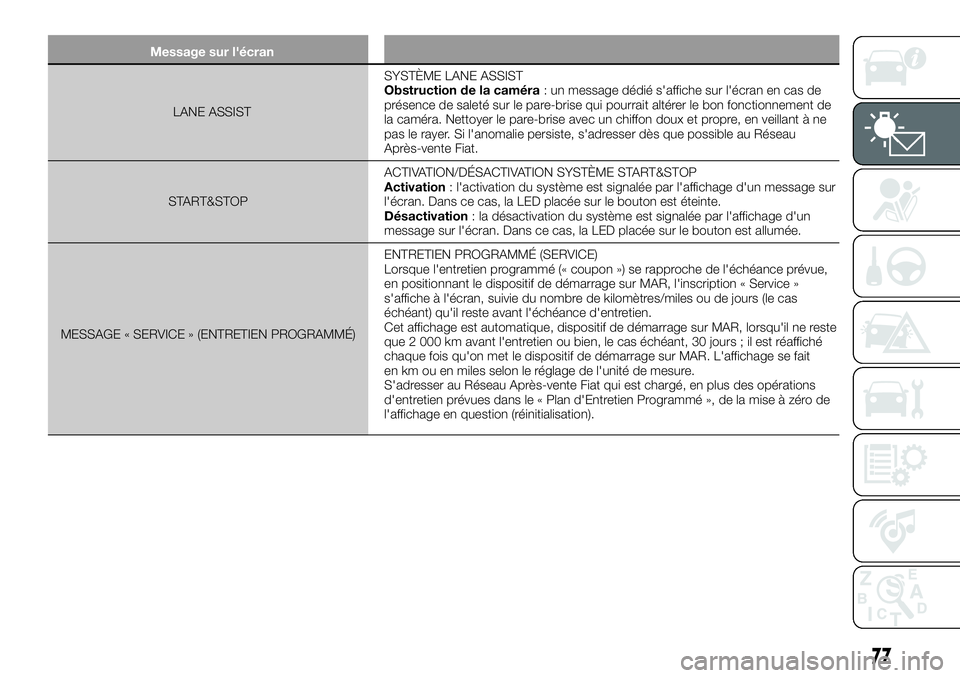

Message sur l'écran
LANE ASSISTSYSTÈME LANE ASSIST
Obstruction de la caméra: un message dédié s'affiche sur l'écran en cas de
présence de saleté sur le pare-brise qui pourrait altérer le bon fonctionnement de
la caméra. Nettoyer le pare-brise avec un chiffon doux et propre, en veillant à ne
pas le rayer. Si l'anomalie persiste, s'adresser dès que possible au Réseau
Après-vente Fiat.
START&STOPACTIVATION/DÉSACTIVATION SYSTÈME START&STOP
Activation: l'activation du système est signalée par l'affichage d'un message sur
l'écran. Dans ce cas, la LED placée sur le bouton est éteinte.
Désactivation: la désactivation du système est signalée par l'affichage d'un
message sur l'écran. Dans ce cas, la LED placée sur le bouton est allumée.
MESSAGE « SERVICE » (ENTRETIEN PROGRAMMÉ)ENTRETIEN PROGRAMMÉ (SERVICE)
Lorsque l'entretien programmé (« coupon ») se rapproche de l'échéance prévue,
en positionnant le dispositif de démarrage sur MAR, l'inscription « Service »
s'affiche à l'écran, suivie du nombre de kilomètres/miles ou de jours (le cas
échéant) qu'il reste avant l'échéance d'entretien.
Cet affichage est automatique, dispositif de démarrage sur MAR, lorsqu'il ne reste
que 2 000 km avant l'entretien ou bien, le cas échéant, 30 jours ; il est réaffiché
chaque fois qu'on met le dispositif de démarrage sur MAR. L'affichage se fait
en km ou en miles selon le réglage de l'unité de mesure.
S'adresser au Réseau Après-vente Fiat qui est chargé, en plus des opérations
d'entretien prévues dans le « Plan d'Entretien Programmé », de la mise à zéro de
l'affichage en question (réinitialisation).
77

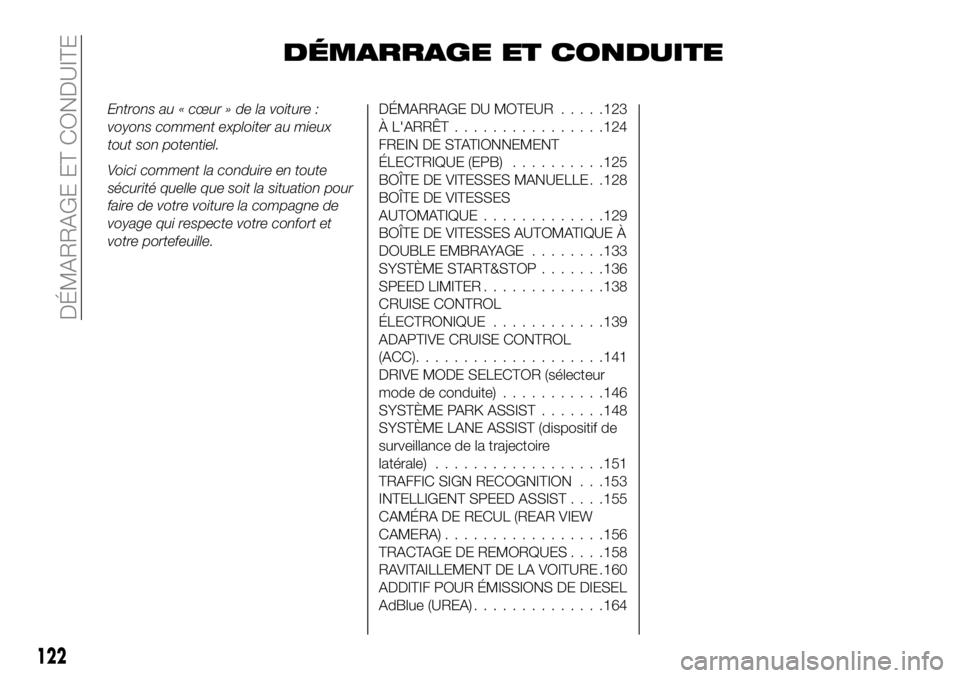

DÉMARRAGE ET CONDUITE
Entrons au « cœur » de la voiture :
voyons comment exploiter au mieux
tout son potentiel.
Voici comment la conduire en toute
sécurité quelle que soit la situation pour
faire de votre voiture la compagne de
voyage qui respecte votre confort et
votre portefeuille.DÉMARRAGE DU MOTEUR.....123
À L'ARRÊT................124
FREIN DE STATIONNEMENT
ÉLECTRIQUE (EPB)..........125
BOÎTE DE VITESSES MANUELLE . .128
BOÎTE DE VITESSES
AUTOMATIQUE.............129
BOÎTE DE VITESSES AUTOMATIQUE À
DOUBLE EMBRAYAGE........133
SYSTÈME START&STOP.......136
SPEED LIMITER.............138
CRUISE CONTROL
ÉLECTRONIQUE............139
ADAPTIVE CRUISE CONTROL
(ACC)....................141
DRIVE MODE SELECTOR (sélecteur
mode de conduite)...........146
SYSTÈME PARK ASSIST.......148
SYSTÈME LANE ASSIST (dispositif de
surveillance de la trajectoire
latérale)..................151
TRAFFIC SIGN RECOGNITION . . .153
INTELLIGENT SPEED ASSIST. . . .155
CAMÉRA DE RECUL (REAR VIEW
CAMERA).................156
TRACTAGE DE REMORQUES. . . .158
RAVITAILLEMENT DE LA VOITURE .160
ADDITIF POUR ÉMISSIONS DE DIESEL
AdBlue (UREA)..............164
122
DÉMARRAGE ET CONDUITE

ATTENTION
129)La responsabilité de la manœuvre de
stationnement et des autres manœuvres,
potentiellement dangereuses, est toujours
confiée au conducteur. Au moment
d'effectuer ces manœuvres, toujours
s'assurer qu'il n'y a pas de personnes
(spécialement des enfants) ni d'animaux le
long de la trajectoire que l'on a l'intention
de suivre. Bien que les capteurs de
stationnement constituent une aide pour le
conducteur, celui-ci doit toujours être
vigilant pendant les manœuvres
potentiellement dangereuses, même à
faible vitesse.
ATTENTION
54)Pour le bon fonctionnement du
système, il est primordial de toujours
éliminer la boue, la saleté, la neige ou le
givre éventuellement présents sur les
capteurs. Pendant le nettoyage des
capteurs, veiller surtout à ne pas les rayer
ou les endommager ; éviter d'utiliser des
chiffons secs, rêches ou durs. Les capteurs
doivent être lavés à l'eau claire, en ajoutant
éventuellement du shampooing pour
voiture. Dans les stations de lavage qui
utilisent des hydro-nettoyeurs à jet de
vapeur ou à haute pression, nettoyer
rapidement les capteurs en tenant le gicleur
à plus de 10 cm de distance.55)Pour les éventuelles interventions sur le
pare-chocs dans la zone des capteurs,
s'adresser exclusivement au Réseau
Après-vente Fiat. Toute intervention sur le
pare-chocs effectuée de façon incorrecte
pourrait en effet compromettre le
fonctionnement des capteurs de
stationnement.
56)En cas de peinture du pare-chocs ou
de retouches dans la zone des capteurs,
s'adresser exclusivement au Réseau
Après-vente Fiat. L'application incorrecte
de peinture risquerait de compromettre le
fonctionnement des capteurs de
stationnement.
57)Les capteurs arrière pourraient fournir
ainsi une fausse indication, en interprétant
la boule du crochet d'attelage et la fixation
correspondante comme un obstacle
présent à l'arrière de la voiture.

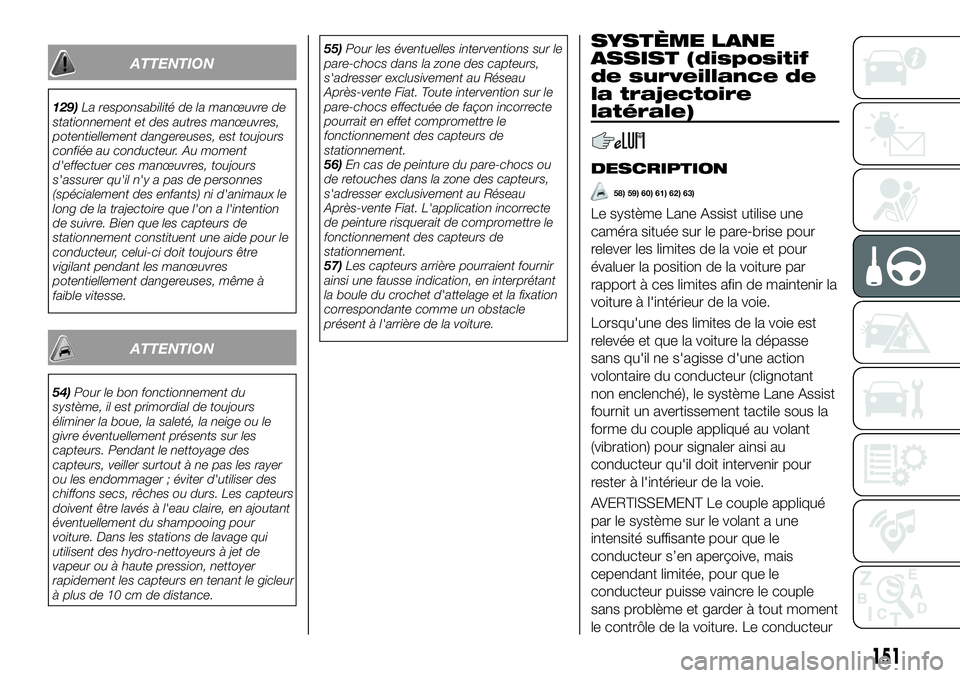

SYSTÈME LANE
ASSIST (dispositif
de surveillance de
la trajectoire
latérale)
DESCRIPTION
58) 59) 60) 61) 62) 63)
Le système Lane Assist utilise une
caméra située sur le pare-brise pour
relever les limites de la voie et pour
évaluer la position de la voiture par
rapport à ces limites afin de maintenir la
voiture à l'intérieur de la voie.
Lorsqu'une des limites de la voie est
relevée et que la voiture la dépasse
sans qu'il ne s'agisse d'une action
volontaire du conducteur (clignotant
non enclenché), le système Lane Assist
fournit un avertissement tactile sous la
forme du couple appliqué au volant
(vibration) pour signaler ainsi au
conducteur qu'il doit intervenir pour
rester à l'intérieur de la voie.
AVERTISSEMENT Le couple appliqué
par le système sur le volant a une
intensité suffisante pour que le
conducteur s’en aperçoive, mais
cependant limitée, pour que le
conducteur puisse vaincre le couple
sans problème et garder à tout moment
le contrôle de la voiture. Le conducteur
151

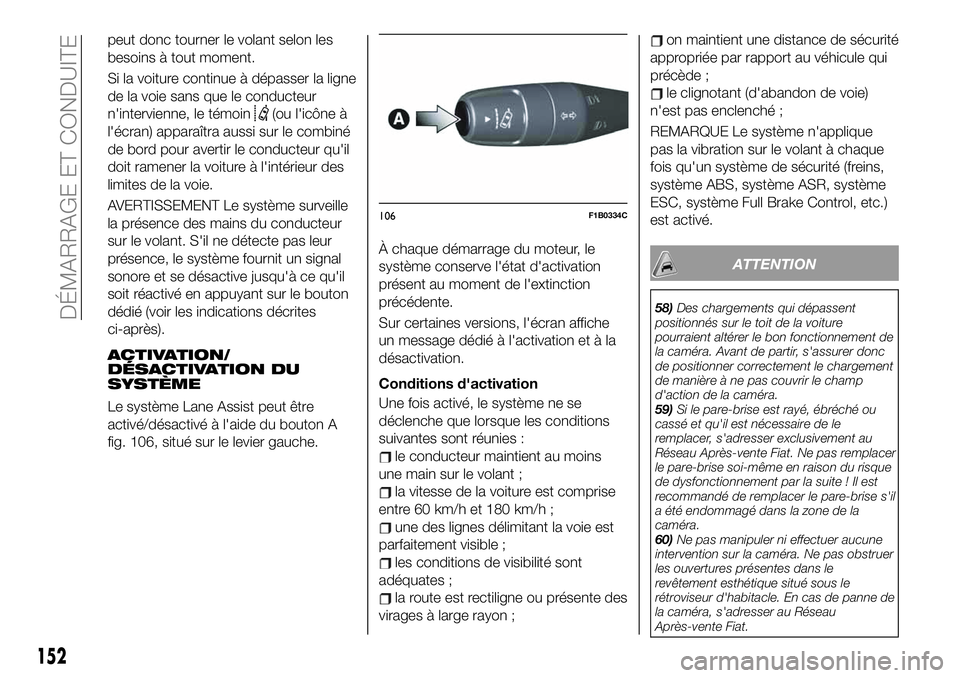

peut donc tourner le volant selon les
besoins à tout moment.
Si la voiture continue à dépasser la ligne
de la voie sans que le conducteur
n'intervienne, le témoin
(ou l'icône à
l'écran) apparaîtra aussi sur le combiné
de bord pour avertir le conducteur qu'il
doit ramener la voiture à l'intérieur des
limites de la voie.
AVERTISSEMENT Le système surveille
la présence des mains du conducteur
sur le volant. S'il ne détecte pas leur
présence, le système fournit un signal
sonore et se désactive jusqu'à ce qu'il
soit réactivé en appuyant sur le bouton
dédié (voir les indications décrites
ci-après).
ACTIVATION/
DÉSACTIVATION DU
SYSTÈME
Le système Lane Assist peut être
activé/désactivé à l'aide du bouton A
fig. 106, situé sur le levier gauche.À chaque démarrage du moteur, le
système conserve l'état d'activation
présent au moment de l'extinction
précédente.
Sur certaines versions, l'écran affiche
un message dédié à l'activation et à la
désactivation.
Conditions d'activation
Une fois activé, le système ne se
déclenche que lorsque les conditions
suivantes sont réunies :
le conducteur maintient au moins
une main sur le volant ;
la vitesse de la voiture est comprise
entre 60 km/h et 180 km/h ;
une des lignes délimitant la voie est
parfaitement visible ;
les conditions de visibilité sont
adéquates ;
la route est rectiligne ou présente des
virages à large rayon ;
on maintient une distance de sécurité
appropriée par rapport au véhicule qui
précède ;
le clignotant (d'abandon de voie)
n'est pas enclenché ;
REMARQUE Le système n'applique
pas la vibration sur le volant à chaque
fois qu'un système de sécurité (freins,
système ABS, système ASR, système
ESC, système Full Brake Control, etc.)
est activé.
ATTENTION
58)Des chargements qui dépassent
positionnés sur le toit de la voiture
pourraient altérer le bon fonctionnement de
la caméra. Avant de partir, s'assurer donc
de positionner correctement le chargement
de manière à ne pas couvrir le champ
d'action de la caméra.
59)Si le pare-brise est rayé, ébréché ou
cassé et qu'il est nécessaire de le
remplacer, s'adresser exclusivement au
Réseau Après-vente Fiat. Ne pas remplacer
le pare-brise soi-même en raison du risque
de dysfonctionnement par la suite ! Il est
recommandé de remplacer le pare-brise s'il
a été endommagé dans la zone de la
caméra.
60)Ne pas manipuler ni effectuer aucune
intervention sur la caméra. Ne pas obstruer
les ouvertures présentes dans le
revêtement esthétique situé sous le
rétroviseur d'habitacle. En cas de panne de
la caméra, s'adresser au Réseau
Après-vente Fiat.
106F1B0334C
152
DÉMARRAGE ET CONDUITE

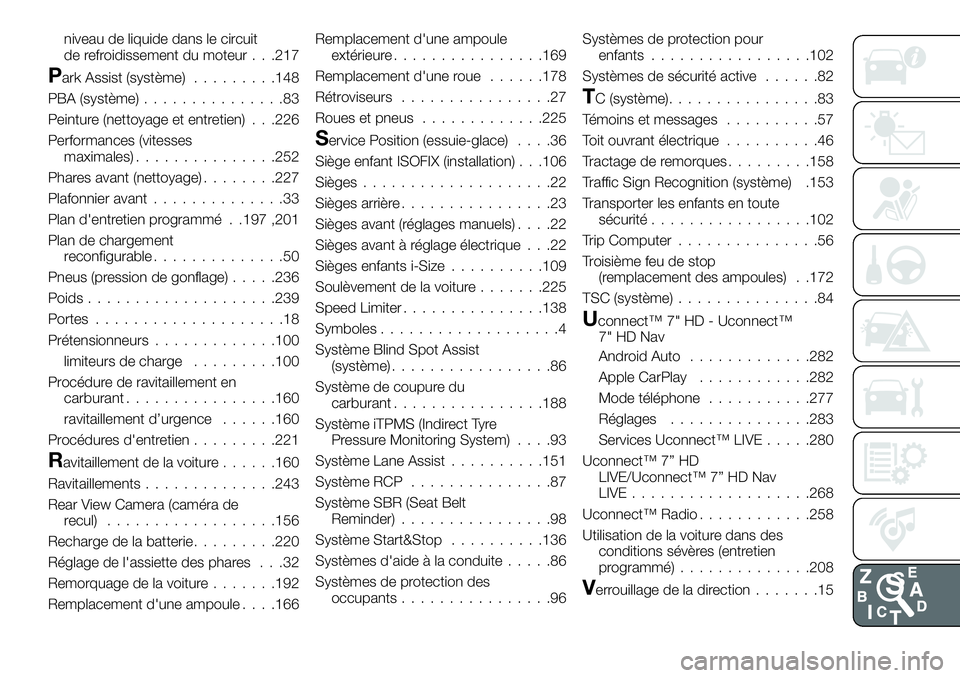

Démarrage du moteur.........123
Dimensions................237
Dispositif de démarrage.........14
Dispositif de sécurité enfants......21
Dispositions pour le traitement de
la voiture en fin de cycle......254
Données d'identification
marquage du châssis........231
marquage du moteur........231
plaquette des données
d'identification............231
Drive Mode Selector (sélecteur du
mode de conduite)..........146
DST (système)...............84
DTC (système)...............82
Éclairage d'habitacle...........33
Éclairage de courtoisie..........32
Écran.....................54
Émissions de CO2............253
Emploi de la notice............6
Entretien Programmé..........196
EPB (frein de stationnement
électrique)...............125
ERM (système)...............84
ESC (système)...............82
Essuie-glace avant/arrière........34
Essuie-lave vitre de lunette arrière.......................36
Essuie/lave-glace avant.........34
Feu arrière de brouillard.........30
Feux de brouillard.............29Feux de brouillard (remplacement
des ampoules)............170
Feux de brouillard arrière
(remplacement de l'ampoule) . . .171
Feux de croisement............29
Feux de détresse............166
freinage d'urgence.........166
Feux de jour (D.R.L.)...........29
Feux de plaque (remplacement
des ampoules)............172
Feux de position arrière
(remplacement des ampoules) . .171
Feux de position/feux de jour
(D.R.L.) (remplacement
ampoules)...............169
Feux de recul (remplacement des
ampoules)...............171
Feux de route................31
Feux de route automatiques......31
Feux de route et de croisement
(remplacement d'une ampoule) .169
Feux de stationnement..........30
Feux de stop (remplacement des
ampoules)...............171
Feux extérieurs...............29
Fiat Code (système)............16
Fluides et lubrifiants...........248
Follow me home..............30
Fonction lavage intelligent........34
Frein de stationnement électrique
(EPB)..................125Freins
niveau du liquide de freins.....217
Full Brake Control (système)......88
Fusibles (remplacement)........173
GSI (Gear Shift Indicator)........54
Homologations ministérielles.....287
HSA (système)...............83
Huile moteur
consommation............217
contrôle du niveau..........217
Intelligent Speed Assist
(système)................155
Intérieurs (nettoyage)..........228
Jantes et pneus (dimensions). . . .235
Keyless Entry (système).........19
Kit Fix&Go.................183
Lane Change (changement de
voie)....................32
Lave-glace arrière
niveau du liquide du lave-glace
avant/lave-glace arrière.......217
Les clés...................13
Lève-vitres électriques..........44
Menu principal..............55
Modifications ou altérations de la
voiture...................5
Mopar Connect.............286
Moteur...................232
marquage...............231
INDEX ALPHABETIQUE

niveau de liquide dans le circuit
de refroidissement du moteur . . .217
Park Assist (système).........148
PBA (système)...............83
Peinture (nettoyage et entretien) . . .226
Performances (vitesses
maximales)...............252
Phares avant (nettoyage)........227
Plafonnier avant..............33
Plan d'entretien programmé . .197 ,201
Plan de chargement
reconfigurable..............50
Pneus (pression de gonflage).....236
Poids....................239
Portes....................18
Prétensionneurs.............100
limiteurs de charge.........100
Procédure de ravitaillement en
carburant................160
ravitaillement d’urgence......160
Procédures d'entretien.........221
Ravitaillement de la voiture......160
Ravitaillements..............243
Rear View Camera (caméra de
recul)..................156
Recharge de la batterie.........220
Réglage de l'assiette des phares . . .32
Remorquage de la voiture.......192
Remplacement d'une ampoule. . . .166Remplacement d'une ampoule
extérieure................169
Remplacement d'une roue......178
Rétroviseurs................27
Roues et pneus.............225
Service Position (essuie-glace)....36
Siège enfant ISOFIX (installation) . . .106
Sièges....................22
Sièges arrière................23
Sièges avant (réglages manuels)....22
Sièges avant à réglage électrique . . .22
Sièges enfants i-Size..........109
Soulèvement de la voiture.......225
Speed Limiter...............138
Symboles...................4
Système Blind Spot Assist
(système).................86
Système de coupure du
carburant................188
Système iTPMS (Indirect Tyre
Pressure Monitoring System)....93
Système Lane Assist..........151
Système RCP...............87
Système SBR (Seat Belt
Reminder)................98
Système Start&Stop..........136
Systèmes d'aide à la conduite.....86
Systèmes de protection des
occupants................96Systèmes de protection pour
enfants.................102
Systèmes de sécurité active......82
TC (système)................83
Témoins et messages..........57
Toit ouvrant électrique..........46
Tractage de remorques.........158
Traffic Sign Recognition (système) .153
Transporter les enfants en toute
sécurité.................102
Trip Computer...............56
Troisième feu de stop
(remplacement des ampoules) . .172
TSC (système)...............84
Uconnect™ 7" HD - Uconnect™
7" HD Nav
Android Auto.............282
Apple CarPlay............282
Mode téléphone...........277
Réglages...............283
Services Uconnect™ LIVE.....280
Uconnect™ 7” HD
LIVE/Uconnect™ 7” HD Nav
LIVE...................268
Uconnect™ Radio............258
Utilisation de la voiture dans des
conditions sévères (entretien
programmé)..............208
Verrouillage de la direction.......15
