sensor FIAT DOBLO COMBI 2010 Betriebsanleitung (in German)

188

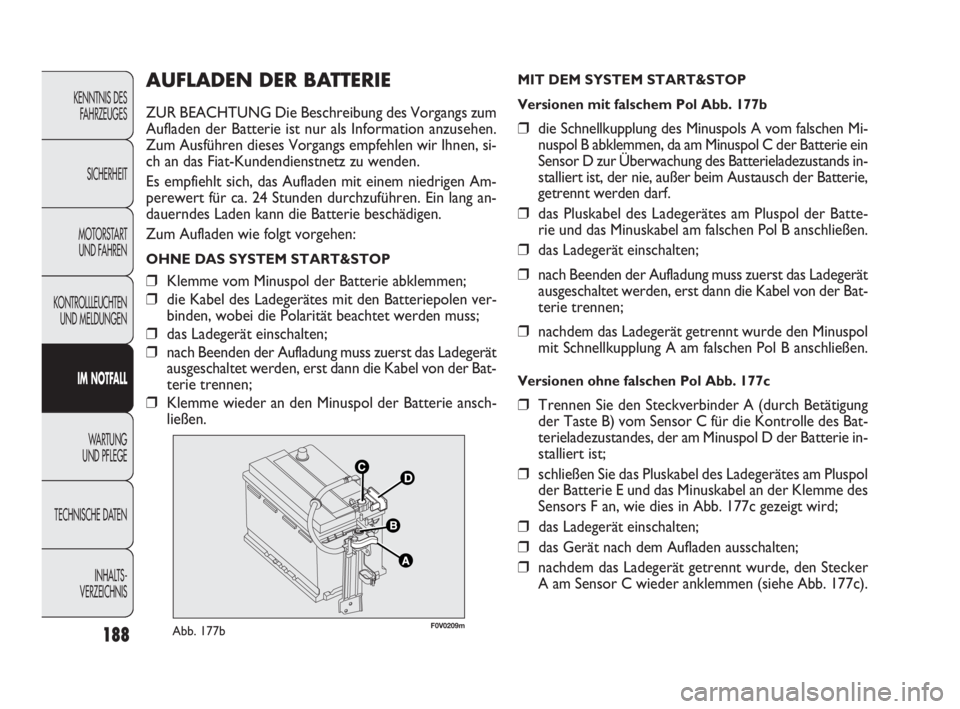

AUFLADEN DER BATTERIE
ZUR BEACHTUNG Die Beschreibung des Vorgangs zum
Aufladen der Batterie ist nur als Information anzusehen.
Zum Ausführen dieses Vorgangs empfehlen wir Ihnen, si-
ch an das Fiat-Kundendienstnetz zu wenden.
Es empfiehlt sich, das Aufladen mit einem niedrigen Am-
perewert für ca. 24 Stunden durchzuführen. Ein lang an-
dauerndes Laden kann die Batterie beschädigen.
Zum Aufladen wie folgt vorgehen:
OHNE DAS SYSTEM START&STOP
❒Klemme vom Minuspol der Batterie abklemmen;
❒die Kabel des Ladegerätes mit den Batteriepolen ver-
binden, wobei die Polarität beachtet werden muss;
❒das Ladegerät einschalten;
❒nach Beenden der Aufladung muss zuerst das Ladegerät
ausgeschaltet werden, erst dann die Kabel von der Bat-
terie trennen;
❒Klemme wieder an den Minuspol der Batterie ansch-
ließen.
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
F0V0209mAbb. 177b
MIT DEM SYSTEM START&STOP
Versionen mit falschem Pol Abb. 177b
❒die Schnellkupplung des Minuspols A vom falschen Mi-
nuspol B abklemmen, da am Minuspol C der Batterie ein
Sensor D zur Überwachung des Batterieladezustands in-
stalliert ist, der nie, außer beim Austausch der Batterie,
getrennt werden darf.
❒das Pluskabel des Ladegerätes am Pluspol der Batte-
rie und das Minuskabel am falschen Pol B anschließen.
❒das Ladegerät einschalten;
❒nach Beenden der Aufladung muss zuerst das Ladegerät
ausgeschaltet werden, erst dann die Kabel von der Bat-
terie trennen;
❒nachdem das Ladegerät getrennt wurde den Minuspol
mit Schnellkupplung A am falschen Pol B anschließen.
Versionen ohne falschen Pol Abb. 177c
❒Trennen Sie den Steckverbinder A (durch Betätigung
der Taste B) vom Sensor C für die Kontrolle des Bat-
terieladezustandes, der am Minuspol D der Batterie in-
stalliert ist;
❒schließen Sie das Pluskabel des Ladegerätes am Pluspol
der Batterie E und das Minuskabel an der Klemme des
Sensors F an, wie dies in Abb. 177c gezeigt wird;
❒das Ladegerät einschalten;
❒das Gerät nach dem Aufladen ausschalten;
❒nachdem das Ladegerät getrennt wurde, den Stecker
A am Sensor C wieder anklemmen (siehe Abb. 177c).
155-190 DOBLO LUM DE 2e 24-05-2010 16:24 Pagina 188

192
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●
●●●●●●
●●●●●●
●●
●●
●●●●●●
●●●●●●

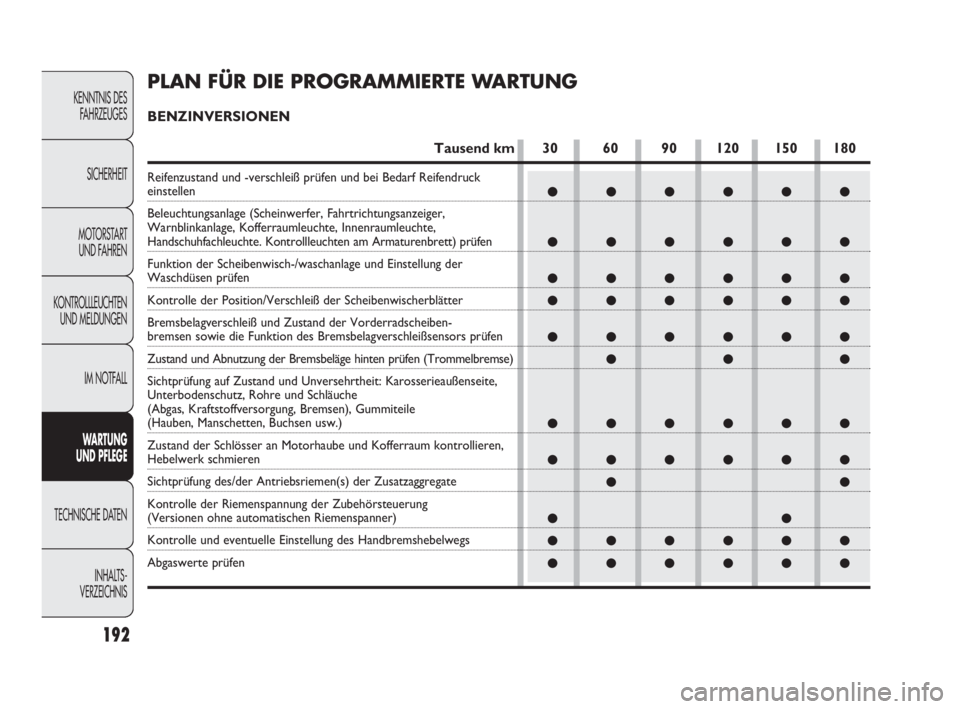

PLAN FÜR DIE PROGRAMMIERTE WARTUNG
BENZINVERSIONEN
Tausend km 30 60 90 120 150 180
Reifenzustand und -verschleiß prüfen und bei Bedarf Reifendruck einstellen
Beleuchtungsanlage (Scheinwerfer, Fahrtrichtungsanzeiger,
Warnblinkanlage, Kofferraumleuchte, Innenraumleuchte,
Handschuhfachleuchte. Kontrollleuchten am Armaturenbrett) prüfen
Funktion der Scheibenwisch-/waschanlage und Einstellung der
Waschdüsen prüfen
Kontrolle der Position/Verschleiß der Scheibenwischerblätter
Bremsbelagverschleiß und Zustand der Vorderradscheiben-
bremsen sowie die Funktion des Bremsbelagverschleißsensors prüfen
Zustand und Abnutzung der Bremsbeläge hinten prüfen (Trommelbremse)
Sichtprüfung auf Zustand und Unversehrtheit: Karosserieaußenseite,
Unterbodenschutz, Rohre und Schläuche
(Abgas, Kraftstoffversorgung, Bremsen), Gummiteile
(Hauben, Manschetten, Buchsen usw.)
Zustand der Schlösser an Motorhaube und Kofferraum kontrollieren,
Hebelwerk schmieren
Sichtprüfung des/der Antriebsriemen(s) der Zusatzaggregate
Kontrolle der Riemenspannung der Zubehörsteuerung
(Versionen ohne automatischen Riemenspanner)
Kontrolle und eventuelle Einstellung des Handbremshebelwegs
Abgaswerte prüfen
191-218 DOBLO LUM DE 2e 24-05-2010 11:33 Pagina 192

194
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●
●●●●●●
●●●●●●
●●●●●●
●●
●●●●●●
●●
●●●●●●

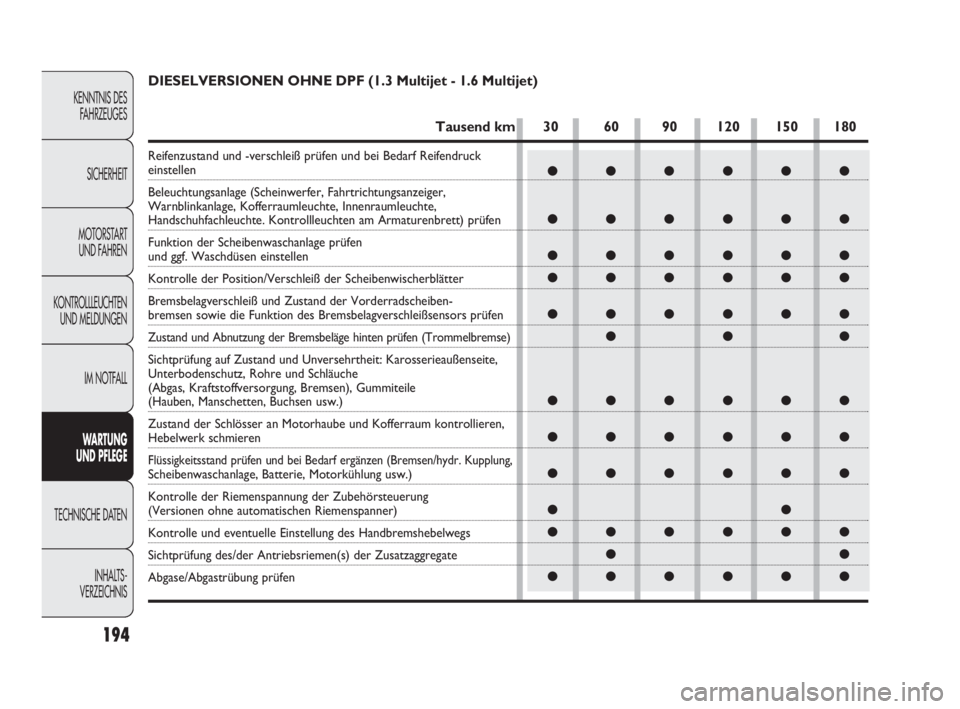

DIESELVERSIONEN OHNE DPF (1.3 Multijet - 1.6 Multijet)
Tausend km 30 60 90 120 150 180
Reifenzustand und -verschleiß prüfen und bei Bedarf Reifendruck einstellen
Beleuchtungsanlage (Scheinwerfer, Fahrtrichtungsanzeiger,
Warnblinkanlage, Kofferraumleuchte, Innenraumleuchte,
Handschuhfachleuchte. Kontrollleuchten am Armaturenbrett) prüfen
Funktion der Scheibenwaschanlage prüfen
und ggf. Waschdüsen einstellen
Kontrolle der Position/Verschleiß der Scheibenwischerblätter
Bremsbelagverschleiß und Zustand der Vorderradscheiben-
bremsen sowie die Funktion des Bremsbelagverschleißsensors prüfen
Zustand und Abnutzung der Bremsbeläge hinten prüfen (Trommelbremse)
Sichtprüfung auf Zustand und Unversehrtheit: Karosserieaußenseite,
Unterbodenschutz, Rohre und Schläuche
(Abgas, Kraftstoffversorgung, Bremsen), Gummiteile
(Hauben, Manschetten, Buchsen usw.)
Zustand der Schlösser an Motorhaube und Kofferraum kontrollieren,
Hebelwerk schmieren
Flüssigkeitsstand prüfen und bei Bedarf ergänzen (Bremsen/hydr. Kupplung, Scheibenwaschanlage, Batterie, Motorkühlung usw.)
Kontrolle der Riemenspannung der Zubehörsteuerung
(Versionen ohne automatischen Riemenspanner)
Kontrolle und eventuelle Einstellung des Handbremshebelwegs
Sichtprüfung des/der Antriebsriemen(s) der Zusatzaggregate
Abgase/Abgastrübung prüfen
191-218 DOBLO LUM DE 2e 24-05-2010 11:33 Pagina 194

196
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
● ●●●●
● ●●●●
● ●●●●
● ●●●●
● ●●●●
●●
● ●●●●
● ●●●●
● ●●●●
●●
● ●●●●
●●
● ●●●●

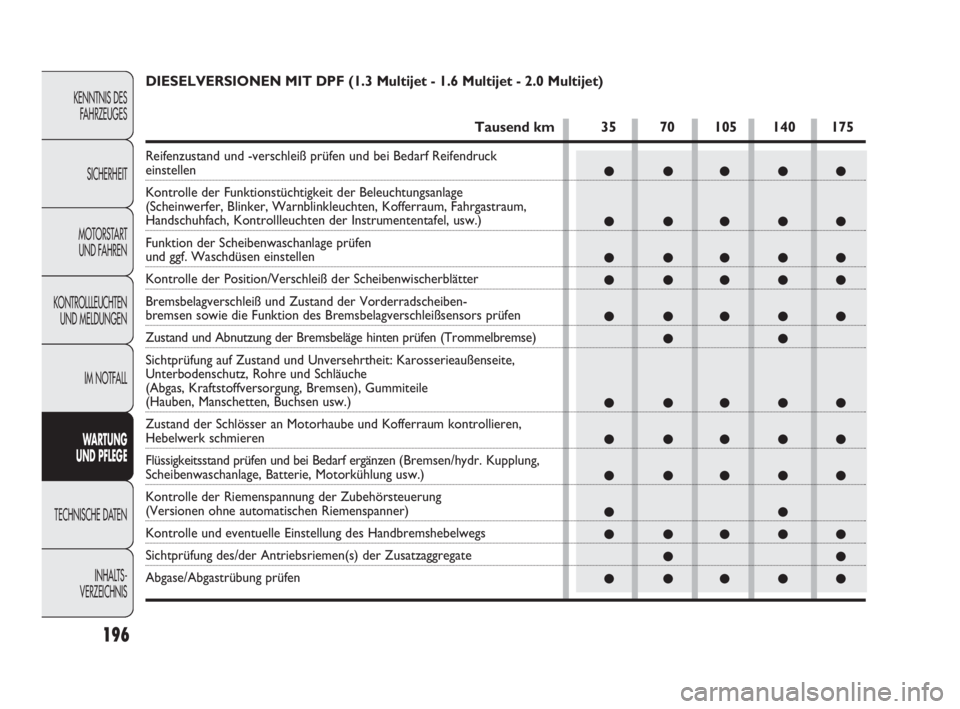

DIESELVERSIONEN MIT DPF (1.3 Multijet - 1.6 Multijet - 2.0 Multijet)
Tausend km 35 70 105 140 175
Reifenzustand und -verschleiß prüfen und bei Bedarf Reifendruck einstellen
Kontrolle der Funktionstüchtigkeit der Beleuchtungsanlage
(Scheinwerfer, Blinker, Warnblinkleuchten, Kofferraum, Fahrgastraum,
Handschuhfach, Kontrollleuchten der Instrumententafel, usw.)
Funktion der Scheibenwaschanlage prüfen
und ggf. Waschdüsen einstellen
Kontrolle der Position/Verschleiß der Scheibenwischerblätter
Bremsbelagverschleiß und Zustand der Vorderradscheiben-
bremsen sowie die Funktion des Bremsbelagverschleißsensors prüfen
Zustand und Abnutzung der Bremsbeläge hinten prüfen (Trommelbremse)
Sichtprüfung auf Zustand und Unversehrtheit: Karosserieaußenseite,
Unterbodenschutz, Rohre und Schläuche
(Abgas, Kraftstoffversorgung, Bremsen), Gummiteile
(Hauben, Manschetten, Buchsen usw.)
Zustand der Schlösser an Motorhaube und Kofferraum kontrollieren,
Hebelwerk schmieren
Flüssigkeitsstand prüfen und bei Bedarf ergänzen (Bremsen/hydr. Kupplung,
Scheibenwaschanlage, Batterie, Motorkühlung usw.)
Kontrolle der Riemenspannung der Zubehörsteuerung
(Versionen ohne automatischen Riemenspanner)
Kontrolle und eventuelle Einstellung des Handbremshebelwegs
Sichtprüfung des/der Antriebsriemen(s) der Zusatzaggregate
Abgase/Abgastrübung prüfen
191-218 DOBLO LUM DE 2e 24-05-2010 11:33 Pagina 196

268
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATE
INHALTSVER-
ZEICHNIS

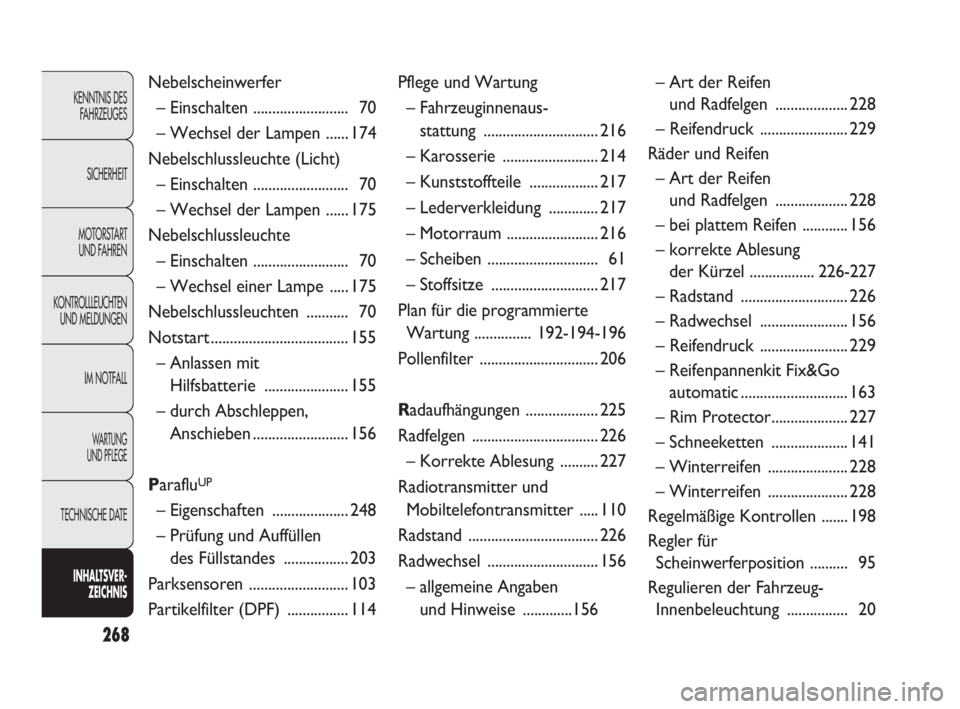

Nebelscheinwerfer
– Einschalten ......................... 70
– Wechsel der Lampen ...... 174
Nebelschlussleuchte (Licht)
– Einschalten ......................... 70
– Wechsel der Lampen ...... 175
Nebelschlussleuchte
– Einschalten ......................... 70
– Wechsel einer Lampe ..... 175
Nebelschlussleuchten ........... 70
Notstart.................................... 155
– Anlassen mit
Hilfsbatterie ...................... 155
– durch Abschleppen,
Anschieben......................... 156
Paraflu
UP
– Eigenschaften .................... 248
– Prüfung und Auffüllen
des Füllstandes ................. 203
Parksensoren .......................... 103
Partikelfilter (DPF) ................ 114Pflege und Wartung
– Fahrzeuginnenaus-
stattung .............................. 216
– Karosserie ......................... 214
– Kunststoffteile .................. 217
– Lederverkleidung ............. 217
– Motorraum ........................ 216
– Scheiben ............................. 61
– Stoffsitze ............................ 217
Plan für die programmierte
Wartung ...............192-194-196
Pollenfilter ............................... 206
Radaufhängungen ................... 225
Radfelgen ................................. 226
– Korrekte Ablesung .......... 227
Radiotransmitter und
Mobiltelefontransmitter ..... 110
Radstand .................................. 226
Radwechsel ............................. 156
– allgemeine Angaben
und Hinweise .............156– Art der Reifen
und Radfelgen ................... 228
– Reifendruck ....................... 229
Räder und Reifen
– Art der Reifen
und Radfelgen ................... 228
– bei plattem Reifen ............ 156
– korrekte Ablesung
der Kürzel .................226-227
– Radstand ............................ 226
– Radwechsel ....................... 156
– Reifendruck ....................... 229
– Reifenpannenkit Fix&Go
automatic ............................ 163
– Rim Protector.................... 227
– Schneeketten .................... 141
– Winterreifen ..................... 228
– Winterreifen ..................... 228
Regelmäßige Kontrollen ....... 198
Regler für
Scheinwerferposition .......... 95
Regulieren der Fahrzeug-
Innenbeleuchtung ................ 20
