BILENS INDRETNING
INSTRUMENTPANEL
Omfanget og placeringen af betjeningsanordninger, instrumenter og kontrollamper kan variere fra version til version.
1. Luftdyse for sideruder – 2. Mængde- og retningsindstillelig luftdyse – 3. Venstre kontaktarm: udvendig belysning – 4. Instru-
mentgruppe og kontrollamper – 5. Højre kontaktarm: viskere, vaskere, tripcomputer – 6. Mængde- og retningsindstillelige luftdy-
ser – 7. Autoradio (afhængigt af versioner/markeder) – 8. Betjeningspanel – 9. Airbag i passagersiden (afhængigt af versioner/markeder)
– 10. Handskerum – 11. Betjeningspanel for varme og ventilation/aircondition – 12. Gearstang – 13. Tændingslås – 14. Airbag i
førersiden – 15. Greb til åbning af motorhjelm
F0V0185m
fig. 1
001-034 DOBLO LUM DA 2e.qxd 26-05-2010 13:55 Pagina 3

22
Trip B fra/til („TripB data“)
Med denne valgmulighed kan funktionen Trip B (etape) slås
til (On) eller fra (Off).
For nærmere oplysninger, se „Tripcomputer“.
Til- og frakobling foretages på følgende måde:
– Giv et kort tryk på knappen SET ESC: På displayet blin-
ker „On“ eller „Off“ (afhængigt af den hidtidige indstilling).
– Tryk på knappen▲eller▼for at indstille.
– Giv et kort tryk på knappen SET ESC for at gå tilbage
til menuvisning, eller giv et langt tryk på knappen for at
gå tilbage til standardvisning uden at gemme.
Indstilling af ur („Set time“)
Med denne funktion kan man indstille uret ved hjælp af
to undermenuer for henholdsvis klokkeslæt („Time“) og
visningsmåde („Mode“).
Indstillingen foretages på følgende måde:
– Giv et kort tryk på knappen SET ESC. Displayet viser
de to undermenuer „Time“ og „Mode“.
– Tryk på knappen▲eller▼for at skifte mellem de to
undermenuer.
– Vælg den ønskede mulighed, og giv derefter et kort tryk
på knappen SET ESC. – Tryk på knappen▲eller▼for at slå funktionen „fart-
grænse“ til (On) eller fra (Off).
– Når funktionen er slået til (On), kan den ønskede fart-
grænse indstilles med knapperne▲eller▼. Tryk deref-
ter på SET ESC for at bekræfte indstillingen.
Bemærk: Der kan indstilles hastigheder mellem 30 og
200 km/h eller mellem 20 og 125 mph afhængigt af den for-
valgte enhed (se afsnittet „Valg af måleenheder (Units)“
i det følgende). Hvert tryk på knappen▲/▼sætter vær-
dien 5 enheder op eller ned. Holdes knappen▲/▼ind-
trykket, sker ændringen løbende. Slip knappen når visnin-
gen nærmer sig den ønskede værdi, og afslut indstillingen
med enkeltvise tryk.
– Giv et kort tryk på knappen SET ESC for at gå tilbage
til menuvisning, eller giv et langt tryk på knappen for at
gå tilbage til standardvisning uden at gemme.
Annullering af indstillingen sker på følgende måde:
– Giv et kort tryk på knappen SET ESC: På displayet blin-
ker angivelsen „On“.
– Giv et tryk på knappen▼: På displayet blinker angivel-
sen „Off“.
– Giv et kort tryk på knappen SET ESC for at gå tilbage
til menuvisning, eller giv et langt tryk på knappen for at
gå tilbage til standardvisning uden at gemme.
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
001-034 DOBLO LUM DA 2e.qxd 26-05-2010 13:55 Pagina 22

28
Viste data
Aktionsradius
Angiver hvor langt bilen kan køre inden den skal tankes
op, forudsat at kørselsbetingelserne forbliver uændrede.
Displayet viser angivelsen „- - - -“ i følgende tilfælde:
– hvis aktionsradiussen er under 50 km (eller 30 miles)
– hvis bilen har holdt stille med gående motor i længere tid.
VIGTIGT! Aktionsradiussen afhænger af adskillige fakto-
rer: køremåde (se „Køremåde“ under „Økonomisk kør-
sel“ i kapitlet „Start og kørsel“), rutens art (motorvej, lan-
devej, by, bjerge etc.) og bilens brugsbetingelser (belæsning,
dæktryk etc.). Disse forhold skal tages i betragtning ved
planlægning af turen.
Turlængde
Angiver den strækning som bilen har kørt siden sidste nul-
stilling.
Gennemsnitsforbrug
Angiver det gennemsnitlige brændstofforbrug siden sid-
ste nulstilling.
Øjeblikkeligt forbrug
Angiver det øjeblikkelige brændstofforbrug (opdateres lø-
bende). Hvis bilen holder stille en vis tid med gående mo-
tor, viser displayet „- - - -“.
Gennemsnitsfart
Angiver bilens gennemsnitlige hastighed udregnet på ba-
sis af den samlede tid siden sidste nulstilling.TRIPCOMPUTER
Generelt
Tripcomputeren kan vise data for en igangværende tur (med
tændingsnøglen i position MAR). Systemet omfatter to se-
parate funktioner, „Trip A“ og „Trip B“, der uafhængigt
af hinanden kan monitorere en samlet rejse med bilen. Beg-
ge funktioner kan nulstilles (reset – start på ny rejse).
„Trip A“ viser data for:
– aktionsradius
– turlængde
– gennemsnitsforbrug
– øjeblikkeligt forbrug
– gennemsnitsfart
– rejsetid (kørt tid).
„Trip B“, som kun findes på multifunktionsdisplay type 2,
viser data for
– turlængde B
– gennemsnitsforbrug B
– gennemsnitsfart B
– rejsetid B (kørt tid).
Bemærk: Funktionen „Trip B“ kan slås fra (se afsnittet „Trip
B fra/til“). Data for aktionsradius og øjeblikkeligt forbrug
kan ikke nulstilles.BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
001-034 DOBLO LUM DA 2e.qxd 26-05-2010 13:55 Pagina 28

266
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
STA R T
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

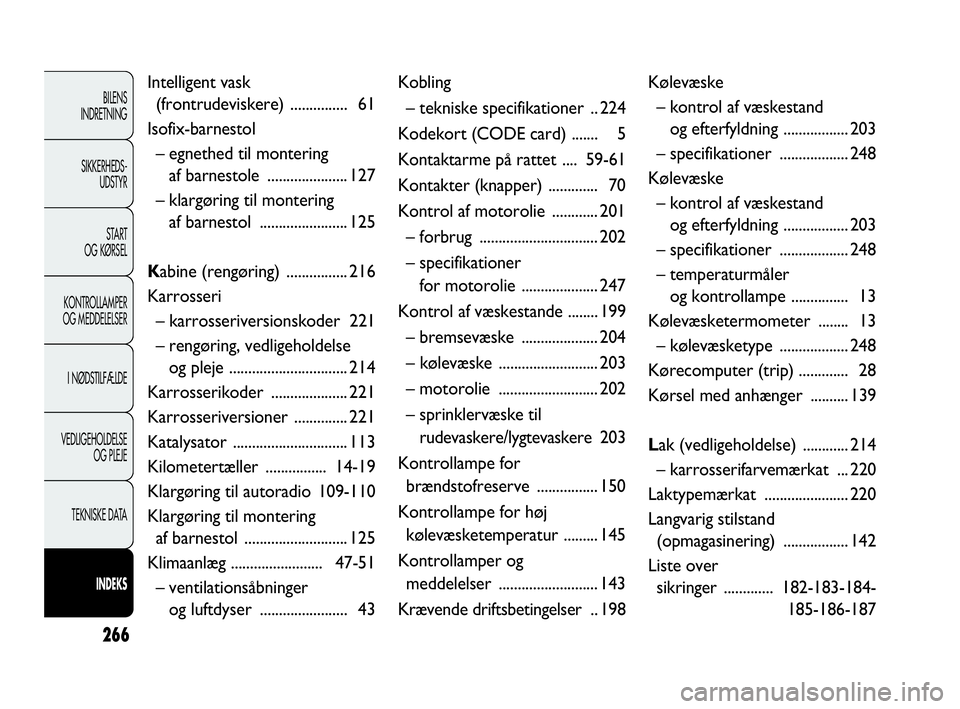

Intelligent vask
(frontrudeviskere) ............... 61
Isofix-barnestol
– egnethed til montering
af barnestole ..................... 127
– klargøring til montering
af barnestol ....................... 125
Kabine (rengøring) ................ 216
Karrosseri
– karrosseriversionskoder 221
– rengøring, vedligeholdelse
og pleje ............................... 214
Karrosserikoder .................... 221
Karrosseriversioner .............. 221
Katalysator .............................. 113
Kilometertæller ................ 14-19
Klargøring til autoradio 109-110
Klargøring til montering
af barnestol ........................... 125
Klimaanlæg ........................47-51
– ventilationsåbninger
og luftdyser ....................... 43Kobling
– tekniske specifikationer .. 224
Kodekort (CODE card) ....... 5
Kontaktarme på rattet .... 59-61
Kontakter (knapper) ............. 70
Kontrol af motorolie ............ 201
– forbrug ............................... 202
– specifikationer
for motorolie .................... 247
Kontrol af væskestande ........ 199
– bremsevæske .................... 204
– kølevæske .......................... 203
– motorolie .......................... 202
– sprinklervæske til
rudevaskere/lygtevaskere 203
Kontrollampe for
brændstofreserve ................ 150
Kontrollampe for høj
kølevæsketemperatur ......... 145
Kontrollamper og
meddelelser .......................... 143
Krævende driftsbetingelser .. 198Kølevæske
– kontrol af væskestand
og efterfyldning ................. 203
– specifikationer .................. 248
Kølevæske
– kontrol af væskestand
og efterfyldning ................. 203
– specifikationer .................. 248
– temperaturmåler
og kontrollampe ............... 13
Kølevæsketermometer ........ 13
– kølevæsketype .................. 248
Kørecomputer (trip) ............. 28
Kørsel med anhænger .......... 139
Lak (vedligeholdelse) ............ 214
– karrosserifarvemærkat ... 220
Laktypemærkat ...................... 220
Langvarig stilstand
(opmagasinering) ................. 142
Liste over
sikringer .............182-183-184-
185-186-187
261-272 DOBLO LUM DA 2e 26-05-2010 15:26 Pagina 266

270
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
STA R T
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
– procedure for
dieselversioner ................. 134
– slukning af motoren ......... 135
– tændingslås ........................ 9
– tændingslås ........................ 9
Start og kørsel ....................... 133
Start&Stop-system ................. 104
Start&Stop-system.................. 104
Startspærring .......................... 9
Stik til bærbart
navigationssystem ................ 75
Stoplygter (stop)
– udskiftning af pærer ......... 176
Strømudtag ........................72-73
Styretøj
– greb til indstilling af rat ... 39
– tekniske data ..................... 225
Symboler ................................. 4
Tagbagagebærer - skiholder
(klargøring) ........................... 94
Tankdæksel ............................. 112
Tekniske data ......................... 219Tekniske specifikationer....... 219
Tophastighed .......................... 229
Transmission
– tekniske data ..................... 224
Tredje stoplygte ..................... 176
Tripcomputer ......................... 28
Tænding/slukning af
loftslamper ............................ 69
Tændingslås ............................. 9
– ratlås .................................... 9
Tændingslås og ratlås ............ 9
Tændrør (type) ...................... 223
Tågebaglygte
– tænding ............................... 70
– udskiftning af pære ........... 175
Tågebaglygter ......................... 70
Tågebaglygter
– tænding ............................... 70
– udskiftning af pærer ......... 175
Tågeforlygter
– tænding ............................... 70
– udskiftning af pærer ......... 174Tågeforlygter
– tænding ............................... 70
– udskiftning af pærer ......... 174
Udskiftning af batteri
i fjernbetjening ..................... 6
Udskiftning af hjul .................. 156
– dæktryk .............................. 229
– dæktyper og hjulfælge ..... 228
– generelle anvisninger
og advarsler ....................... 156
Udskiftning af pærer
– generelle anvisninger ....... 169
– indvendige .......................... 178
– pæretyper .......................... 170
– udvendige ........................... 172
Udskiftning af sikringer
– generelt og advarsler ...... 181
– liste ..................182-183-184-
185-186-187
– sikringernes placering
(centralbokse) ..........182-186
Udtjent bil ............................... 255
