❒door het Start&Stop-systeem langer dan ongeveer
3 minuten uitgezette motor.
❒bij automatische airconditioning, zolang nog niet een
comfortabele temperatuur in het interieur is bereikt of
als de MAX-DEF-functie is ingeschakeld.
Met een ingeschakelde versnelling kan de motor alleen au-
tomatisch worden gestart als het koppelingspedaal geheel
wordt ingetrapt. Via het knipperen van het lampje fig. 103
op het instrumentenpaneel en, voor bepaalde uitvoerin-
gen/markten, een melding op het display wordt de be-
stuurder verzocht deze handeling uit te voeren.
Opmerking: Als het koppelingspedaal niet wordt ingetrapt
na 3 minuten na het uitzetten van de motor, is een her-
start van de motor alleen mogelijk met behulp van de con-
tactsleutel.
Opmerking: Als de motor ongewenst is afgeslagen, bij-
voorbeeld wanneer het koppelingspedaal te snel is losge-
laten bij een ingeschakelde versnelling, en het Start&Stop-
systeem is ingeschakeld, dan kan de motor gestart wor-
den door het koppelingspedaal helemaal in te trappen of
door de versnellingspook in de vrijstand te zetten.
VEILIGHEIDSINSTELLINGEN
Als de motor is uitgezet door het Start&Stop-systeem en
de bestuurder maakt de eigen veiligheidsgordel los en opent
het bestuurders- of passagiersportier, dan kan de motor
daarna alleen worden gestart m.b.v. de contactsleutel.
De bestuurder wordt op deze situatie geattendeerd door
een geluidssignaal, het knipperen van het lampje fig. 103 op
het instrumentenpaneel en, voor bepaalde uitvoerin-
gen/markten, een melding op het display.
106
❒ingeschakelde achterruitverwarming;
❒ruitenwisser ingeschakeld op maximale snelheid;
❒tijdens regeneratie van het roetfilter (alleen dieseluit-
voeringen);
❒geopend bestuurdersportier;
❒niet omgelegde veiligheidsgordel van bestuurder;
❒ingeschakelde achteruit (bijv. bij inparkeren);
❒bij automatische airconditioning, zolang nog niet een
comfortabele temperatuur in het interieur is bereikt of
als de MAX-DEF-functie is ingeschakeld;
❒in de eerste gebruiksperiode als het systeem zichzelf
instelt.
In bovengenoemde gevallen gaat het lampje fig. 103 op het
instrumentenpaneel knipperen en verschijnt er, voor be-
paalde uitvoeringen/markten, informatie op het display.
OMSTANDIGHEDEN VOOR HET
HERSTARTEN VAN DE MOTOR
Vanwege comforteisen, beperking van de uitstoot en om
veiligheidsredenen kan de motor weer automatisch wor-
den gestart, zonder ingrijpen van de bestuurder, onder de
volgende omstandigheden:
❒onvoldoende opgeladen accu;
❒ruitenwisser ingeschakeld op maximale snelheid;
❒beperkte onderdruk in het remsysteem (bijvoorbeeld
na herhaaldelijk intrappen van het rempedaal);
❒auto in beweging (bijvoorbeeld wanneer bergafwaarts
wordt gereden);
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
035-114 DOBLO LUM 2e NL 28-05-2010 9:22 Pagina 106

193
WEGWIJS
IN UW AUTO
VEILIGHEID
STA R TEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
●●
●●●●●●
●
●
●●●
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●
●●●●●●
x 1000 km 30 60 90 120 150 180
Getande distributieriem controleren
Bougies vervangen
Aandrijfriem(en) voor hulporganen vervangen
Getande distributieriem vervangen (*)
Luchtfilterelement vervangen
Vloeistofniveaus controleren en eventueel bijvullen (koelsysteem,
remsysteem, hydraulische koppelingbediening, ruitensproeiers,
accu enz.)
Motormanagementsysteem controleren
(m.b.v. diagnosestekker)
Onderste geleiders van zijschuifdeuren op vervuiling controleren
(of om de 6 maanden)
Motorolie en oliefilter vervangen (of om de 24 maanden) (**)
Remvloeistof vervangen (of om de 24 maanden)
Pollenfilter vervangen (of om de 24 maanden)
(*) Ongeacht de kilometerstand moet de distributieriem bij zware bedrijfsomstandigheden (koude klimaten, gebruik in stadsverkeer, lang-
durig stationair draaien) om de 4 jaar worden vervangen of in ieder geval om de 5 jaar.
(**) Als de auto overwegend in stadsverkeer gebruikt wordt en in elk geval als de auto jaarlijks minder dan 10.000 km rijdt, dan moet de
motorolie en het oliefilter om de 12 maanden worden vervangen.
191-218 DOBLO LUM 2e NL 26-05-2010 10:14 Pagina 193

195
WEGWIJS
IN UW AUTO
VEILIGHEID
STA R TEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
●●●●●●
●●●●●●
●
●
●●●
●●●
●●●●●●
●●●
●●●●●●
x 1000 km 30 60 90 120 150 180
Motormanagementsysteem controleren (m.b.v. diagnosestekker)
Onderste geleiders van zijschuifdeuren op vervuiling controleren
(of om de 6 maanden)
Aandrijfriem(en) voor hulporganen vervangen
Getande distributieriem vervangen (*)
(Uitvoering 1.6 Multijet)
Brandstoffilter vervangen
Luchtfilterelement vervangen
Motorolie en oliefilter vervangen (of om de 24 maanden)
Remvloeistof vervangen (of om de 24 maanden)
Pollenfilter vervangen (of om de 24 maanden)
(*) Ongeacht de kilometerstand moet de distributieriem bij zware bedrijfsomstandigheden (koude klimaten, gebruik in stadsverkeer,
langdurig stationair draaien) om de 4 jaar worden vervangen of in ieder geval om de 5 jaar.
191-218 DOBLO LUM 2e NL 26-05-2010 10:14 Pagina 195

197
WEGWIJS
IN UW AUTO
VEILIGHEID
STA R TEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
(*) Ongeacht de kilometerstand moet de distributieriem bij zware bedrijfsomstandigheden (koude klimaten, gebruik in stadsverkeer, lang-
durig stationair draaien) om de 4 jaar worden vervangen of in ieder geval om de 5 jaar.
(**) De motorolie en het oliefilter moeten worden vervangen bij kwaliteitsverlies, dat wordt aangegeven door middel van een bericht of
een brandend waarschuwingslampje op het instrumentenpaneel; ververs de motorolie en het oliefilter in ieder geval om de 2 jaar.
Als de auto overwegend in stadsverkeer gebruikt wordt, dan moet de motorolie en het oliefilter om de 12 maanden worden vervangen.
● ●●●●
● ●●●●
●
●
●●
● ●●●●
●●
● ●●●●
x 1000 km 35 70 105 140 175
Motormanagementsysteem controleren (m.b.v. diagnosestekker)
Onderste geleiders van zijschuifdeuren op vervuiling controleren
(of om de 6 maanden)
Aandrijfriem(en) voor hulporganen vervangen
Getande distributieriem vervangen (*) (1.6 Multijet - 2.0 Multijet)
Brandstoffilter vervangen
Luchtfilterelement vervangen
Motorolie en oliefilter vervangen (uitvoeringen met DPF) (**)
Remvloeistof vervangen (of om de 24 maanden)
Pollenfilter vervangen (of om de 24 maanden)
191-218 DOBLO LUM 2e NL 26-05-2010 10:14 Pagina 197

198
ZWAAR GEBRUIK VA N DE AUTO
Als de auto overwegend onder zware bedrijfsomstandighe-
den rijdt, zoals:
❒ trekken van aanhangers;
❒ rijden op stoffige wegen;
❒ veel korte ritten (minder dan 7-8 km) en bij buitentem-
peraturen onder nul;
❒ bij een vaak langdurig stationair draaiende motor of lan-
ge ritten bij lage snelheden (bijv. bij huis-aan-huis bezor-
ging) of als de auto lang stilstaat;
❒ in stadsverkeer;
is het noodzakelijk de volgende controles vaker uit te voe-
ren, dan in het Geprogrammeerd Onderhoudsschema staat
aangegeven:
❒ remblokken voor (schijfremmen) op conditie en slijtage
controleren;
❒ vergrendelmechanismen van motorkap en achterklep op
vervuiling controleren en mechanismen smeren;
❒ visueel de conditie controleren van: motor, versnel-
lingsbak, aandrijfassen, uitlaat, brandstof- en remleidin-
gen, rubber delen (stofkappen, hoezen enz.) en rubber
slangen van rem- en brandstofsysteem;
❒ lading en vloeistofniveau (elektrolyt) accu controleren
(uitsluitend door deskundig personeel of het Fiat Servi-
cenetwerk laten uitvoeren – zie ook de paragraaf „Ac-
cu” in dit hoofdstuk);
❒ conditie van aandrijfriemen voor hulporganen visueel con-
troleren;
❒ pollenfilter controleren en eventueel vervangen;
❒ luchtfilter controleren en eventueel vervangen.
PERIODIEKE CONTROLES
Iedere 1.000 km of voor een lange reis controleren en
eventueel bijvullen:
❒ niveau van de motorkoelvloeistof;
❒ niveau van de remvloeistof;
❒ niveau van de ruitensproeiervloeistof;
❒ conditie en spanning van de banden;
❒ werking verlichting (koplamp-/achterlichtunits, rich-
tingaanwijzers, waarschuwingsknipperlichten enz.);
❒ werking ruitenwissers/-sproeiers voor/achter en
stand/slijtage wisserbladen voor/achter (voor be-
paalde uitvoeringen/markten);
Iedere 3.000 km controleren en eventueel bijvullen: mo-
torolieniveau.
Gebruik bij voorkeur producten van
PETRONAS
LUBRICANTS
omdat die speciaal zijn afgestemd op
de Fiat-modellen (zie de „Vullingstabel” in het hoofdstuk
„Technische gegevens”).
WEGWIJS
IN UW AUTO
VEILIGHEID
STA R TEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
191-218 DOBLO LUM 2e NL 26-05-2010 10:14 Pagina 198

246
WEGWIJS
IN UW AUTO
VEILIGHEID
STA R TEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
1.3 Multijet 1.4

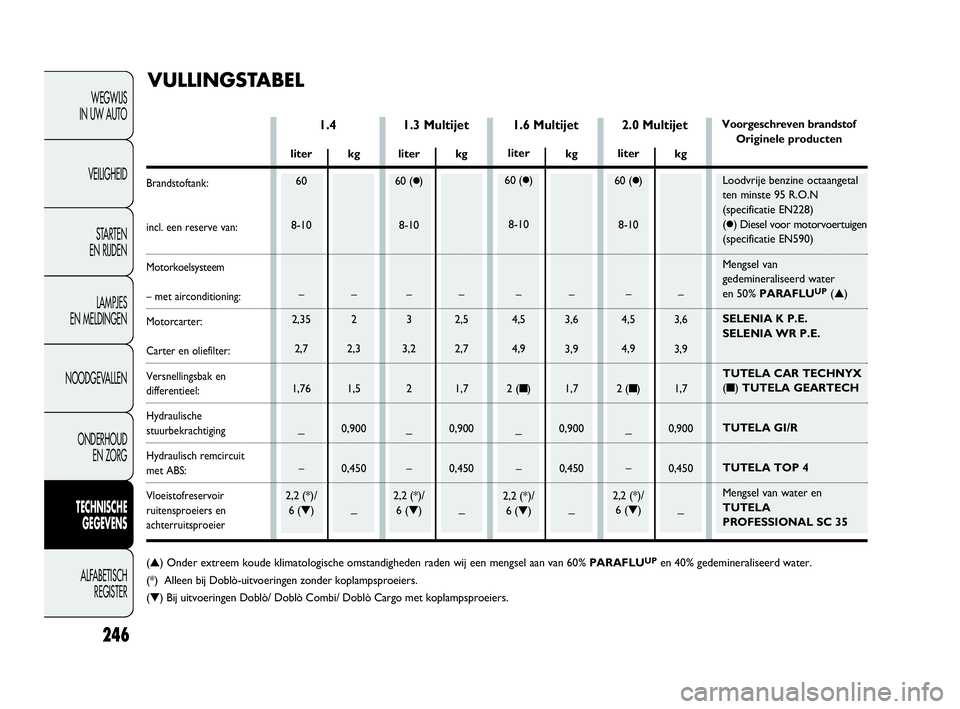

VULLINGSTABEL
1.6 Multijet2.0 MultijetVoorgeschreven brandstof
Originele producten
Loodvrije benzine octaangetal
ten minste 95 R.O.N
(specificatie EN228)
() Diesel voor motorvoertuigen
(specificatie EN590)
Mengsel van
gedemineraliseerd water
en 50% PARAFLU
UP(▲)
SELENIA K P.E.
SELENIA WR P.E.
TUTELA CAR TECHNYX
(
■) TUTELA GEARTECH
TUTELA GI/R
TUTELA TOP 4
Mengsel van water en
TUTELA
PROFESSIONAL SC 35 liter
60
8-10
–
2,35
2,7
1,76
_
–
2,2 (*)/
6 (▼)kg
–
2
2,3
1,5
0,900
0,450
_liter
60 ()
8-10
–
3
3,2
2
_
–
2,2 (*)/
6 (▼)kg
–
2,5
2,7
1,7
0,900
0,450
_liter
60 ()
8-10
–
4,5
4,9
2 (■)
_
–
2,2 (*)/
6 (▼)kg
–
3,6
3,9
1,7
0,900
0,450
_liter
60 ()
8-10
–
4,5
4,9
2 (■)
_
–
2,2 (*)/
6 (▼)kg
–
3,6
3,9
1,7
0,900
0,450
_
Brandstoftank:
incl. een reserve van:
Motorkoelsysteem
– met airconditioning:
Motorcarter:
Carter en oliefilter:
Versnellingsbak en
differentieel:
Hydraulische
stuurbekrachtiging
Hydraulisch remcircuit
met ABS:
Vloeistofreservoir
ruitensproeiers en
achterruitsproeier
(▲) Onder extreem koude klimatologische omstandigheden raden wij een mengsel aan van 60% PARAFLUUPen 40% gedemineraliseerd water.
(*) Alleen bij Doblò-uitvoeringen zonder koplampsproeiers.
(▼) Bij uitvoeringen Doblò/ Doblò Combi/ Doblò Cargo met koplampsproeiers.
