radio antenna FIAT DOBLO COMBI 2010 Kezelési és karbantartási útmutató (in Hungarian)

4
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
A FIAT CODE RENDSZER
A lopás elleni fokozott védelem érdekében a járművet elekt-
ronikus indításgátló rendszerrel látták el.
Az indítókulcs gyújtáskapcsolóból történő kihúzásakor au-
tomatikusan aktiválódik.
Minden kulcsba egy, a motor indításakor kódolt, rádiófrek-
venciás jeleket kibocsátó elektronikus szerkezet van beépít-
ve, amely jeleket a műszerfali gyújtáskapcsoló antennája vesz.
Ez a minden motorindításkor változó jelsorozat a kódolt „jel-
szó”, amelynek segítségével a vezérlőegység felismeri az in-
dítókulcsot, és engedélyezi a motor indítását.
MŰKÖDÉS
Minden motorindításkor, amikor az indítókulcsot MAR ál-
lásba fordítjuk, a Fiat CODE rendszer vezérlőegysége
a funkciók blokkolásának feloldására elküldi az indítást en-
gedélyező kódot a motor vezérlőegységének.
Ennek a kódnak a továbbítása csak akkor történik meg, ha
a Fiat CODE rendszer vezérlőegysége felismerte a kulcs ál-
tal kibocsátott kódolt jelet.
Amikor a gyújtáskulcsot STOP állásba fordítjuk, a Fiat
CODE rendszer hatástalanítja a motor vezérlőegység mű-
ködését.
Ha a motor indításakor a kód felismerése nem történt meg,
a műszercsoport
Yfigyelmeztető lámpája kigyullad.
Ilyen esetben fordítsuk az indítókulcsot a STOP állásba, majd
ismét a MAR állásba; ha a motor továbbra sem indul, ismé-
teljük meg az indítást a gépkocsihoz kapott másik kulcsokkal.
Ha ezek után sem sikerül a motor elindítása, lépjünk kap-
csolatba egy Fiat márkaszervizzel.
SZIMBÓLUMOK
A jármű egyes alkatrészein vagy azok közelében speciális, szí-
nes címkék vannak elhelyezve. A címkéken jelképes ábrák lát-
hatók, amelyek a kérdéses alkatrésszel kapcsolatos elővigyá-
zatosságra hívják fel a figyelmet.
Az alkalmazott szimbólumokat és azok magyarázatát a mo-
torháztető belső oldalán található táblázat foglalja össze.
001-034 DOBLO LUM HU 2e 7.0 28-05-2010 15:43 Pagina 4

109
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
AUTÓRÁDIÓ
(egyes változatoknál/piacokon)
A Compact Disc vagy (egyes változatoknál/piacokon) Com-
pact Disc MP3-lejátszóval kombinált autórádió használatát
lásd a jelen Kezelési és karbantartási útmutatóhoz mellék-
elt kiegészítésben.
ALAP ELŐKÉSZÍTÉS
A berendezés a következőkből áll:
❒a rádiókészülék áramellátó vezetékei;
❒az elülső hangszórók vezetékei (a külső tükrök beállító
gombjának burkolata mögött);
❒az első oldalajtókba épített hangszórók vezetékei;
❒a hátsó hangszórók vezetékei (a hátsó kalaptartó polc
mentén) (
egyes változatoknál);
❒autórádió üreg;
❒az antenna vezetéke;
❒antenna.
EXTRA ELŐKÉSZÍTÉS
A berendezés a következőkből áll:
❒a rádiókészülék áramellátó vezetékei;
❒a hátsó hangszórók vezetékei (a hátsó kalaptartó polc
mentén) (
egyes változatoknál);
❒két magashang-sugárzó a külső tükrök beállító gombjának
burkolata mögött;
❒két közepes-mélysugárzó hangszóró az elülső ajtókban;
A gépkocsi elhagyásakor mindig ki kell húz-
ni, vagy OFF állásba kell fordítani a gyúj-
táskulcsot. Üzemanyag-feltöltéskor győződjünk meg
arról, hogy a gépkocsi motorja áll, és a gyújtáskulcs
OFF állásban van.
FIGYELEM
Robotizált sebességváltóval szerelt gépko-
csiknál, a motor lejtőn történő automatikus
leállítása esetén a motor újraindításakor ajánlatos
a sebességváltó kart a fékpedál elengedése nélkül
(+) vagy (−) irányban elmozdítani Robotizált se-
bességváltóval szerelt gépkocsiknál, ahol rendelke-
zésre áll a Hill Holder funkció, a motor lejtőn tör-
ténő leállítása esetén a motor újraindításakor aján-
latos a sebességváltó kart a fékpedál elengedése nél-
kül (+) vagy (−) irányban elmozdítani a Hill Hol-
der funkció rendelkezésre állásához, ami csak járó
motornál aktív.
FIGYELEM
Ha előnyben részesítjük a kellemes hőmér-
sékletet, a Start&Stop rendszer kikapcsol-
ható, így lehetőség van a légkondicionáló berende-
zés folyamatos működésére.
FIGYELEM
035-114 DOBLO LUM HU 2e 7.0 31-05-2010 11:20 Pagina 109

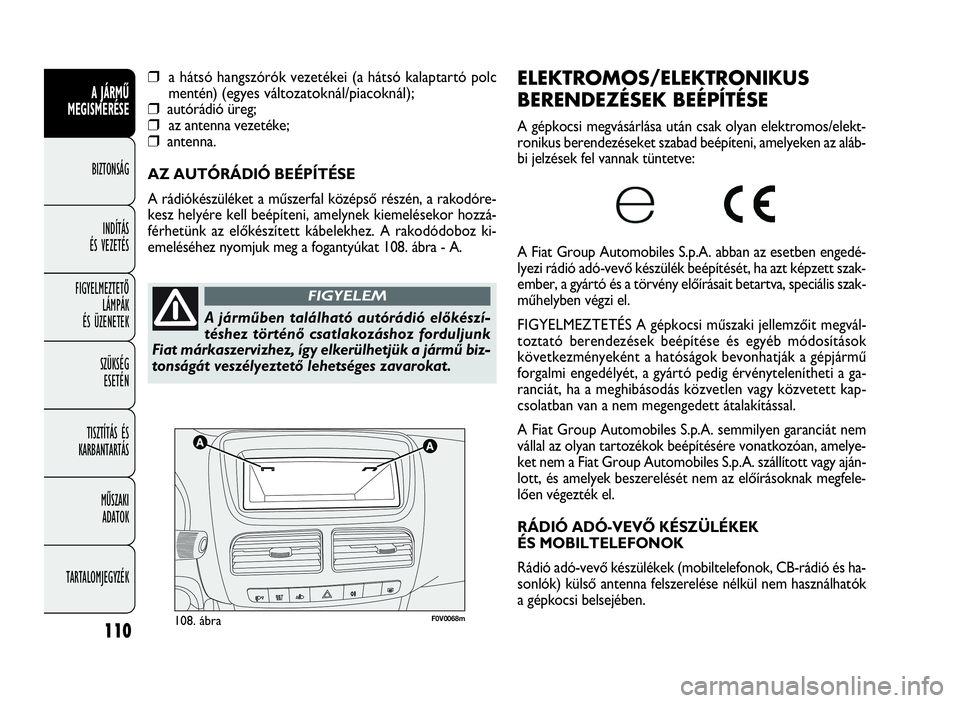

110
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
F0V0068m108. ábra
ELEKTROMOS/ELEKTRONIKUS
BERENDEZÉSEK BEÉPÍTÉSE
A gépkocsi megvásárlása után csak olyan elektromos/elekt-
ronikus berendezéseket szabad beépíteni, amelyeken az aláb-
bi jelzések fel vannak tüntetve:
A Fiat Group Automobiles S.p.A. abban az esetben engedé-
lyezi rádió adó-vevő készülék beépítését, ha azt képzett szak-
ember, a gyártó és a törvény előírásait betartva, speciális szak-
műhelyben végzi el.
FIGYELMEZTETÉS A gépkocsi műszaki jellemzőit megvál-
toztató berendezések beépítése és egyéb módosítások
következményeként a hatóságok bevonhatják a gépjármű
forgalmi engedélyét, a gyártó pedig érvénytelenítheti a ga-
ranciát, ha a meghibásodás közvetlen vagy közvetett kap-
csolatban van a nem megengedett átalakítással.
A Fiat Group Automobiles S.p.A. semmilyen garanciát nem
vállal az olyan tartozékok beépítésére vonatkozóan, amelye-
ket nem a Fiat Group Automobiles S.p.A. szállított vagy aján-
lott, és amelyek beszerelését nem az előírásoknak megfele-
lően végezték el.
RÁDIÓ ADÓ-VEVŐ KÉSZÜLÉKEK
ÉS MOBILTELEFONOK
Rádió adó-vevő készülékek (mobiltelefonok, CB-rádió és ha-
sonlók) külső antenna felszerelése nélkül nem használhatók
a gépkocsi belsejében.
❒a hátsó hangszórók vezetékei (a hátsó kalaptartó polc
mentén)
(egyes változatoknál/piacoknál);
❒autórádió üreg;
❒az antenna vezetéke;
❒antenna.
AZ AUTÓRÁDIÓ BEÉPÍTÉSE
A rádiókészüléket a műszerfal középső részén, a rakodóre-
kesz helyére kell beépíteni, amelynek kiemelésekor hozzá-
férhetünk az előkészített kábelekhez. A rakodódoboz ki-
emeléséhez nyomjuk meg a fogantyúkat 108. ábra - A.
A járműben található autórádió előkészí-
téshez történő csatlakozáshoz forduljunk
Fiat márkaszervizhez, így elkerülhetjük a jármű biz-
tonságát veszélyeztető lehetséges zavarokat.
FIGYELEM
