Dane zawarte w tej publikacji podane sà jedynie w celu informacyjnym.
Fiat zastrzega sobie w ka˝dym momencie prawo do modyfikacji modeli opisanych w tej publikacji ze wzgl´dów technicznych lub handlowych.
W celu uzyskania dalszych informacji zapraszamy do stacji ASO Fiat.
Druk na papierze ekologicznym bez chloru.
POLSKA
INSTRUKCJA OBS¸UGI
FIATDOBLÓ
DOBLO LUM PL 16-02-2009 16:18 Pagina 1

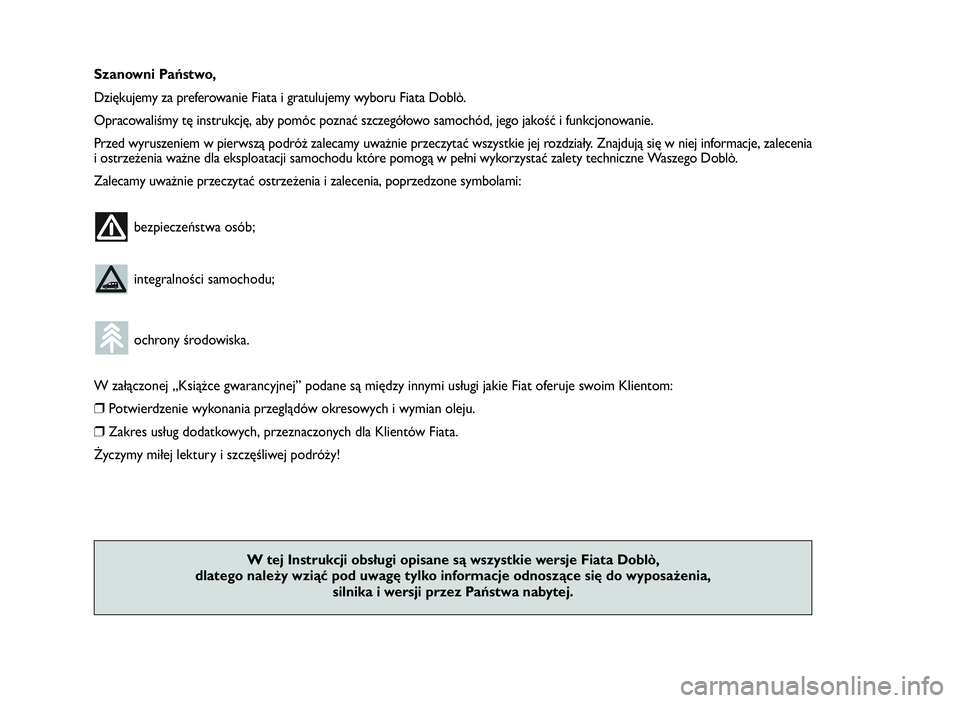

Szanowni Państwo,
Dziękujemy za preferowanie Fiata i gratulujemy wyboru Fiata Doblò.
Opracowaliśmy tę instrukcję, aby pomóc poznać szczegółowo samochód, jego jakość i funkcjonowanie.
Przed wyruszeniem w pierwszą podróż zalecamy uważnie przeczytać wszystkie jej rozdziały. Znajdują się w niej informacje, zalecenia
i ostrzeżenia ważne dla eksploatacji samochodu które pomogą w pełni wykorzystać zalety techniczne Waszego Doblò.
Zalecamy uważnie przeczytać ostrzeżenia i zalecenia, poprzedzone symbolami:
bezpieczeństwa osób;
integralności samochodu;
ochrony środowiska.
W załączonej „Książce gwarancyjnej” podane są między innymi usługi jakie Fiat oferuje swoim Klientom:
❒Potwierdzenie wykonania przeglądów okresowych i wymian oleju.
❒Zakres usług dodatkowych, przeznaczonych dla Klientów Fiata.
Życzymy miłej lektury i szczęśliwej podróży!
W tej Instrukcji obsługi opisane są wszystkie wersje Fiata Doblò,
dlatego należy wziąć pod uwagę tylko informacje odnoszące się do wyposażenia,
silnika i wersji przez Państwa nabytej.
001-034 DOBLO LUM PL 2e.qxd 28-05-2010 16:01 Pagina 1

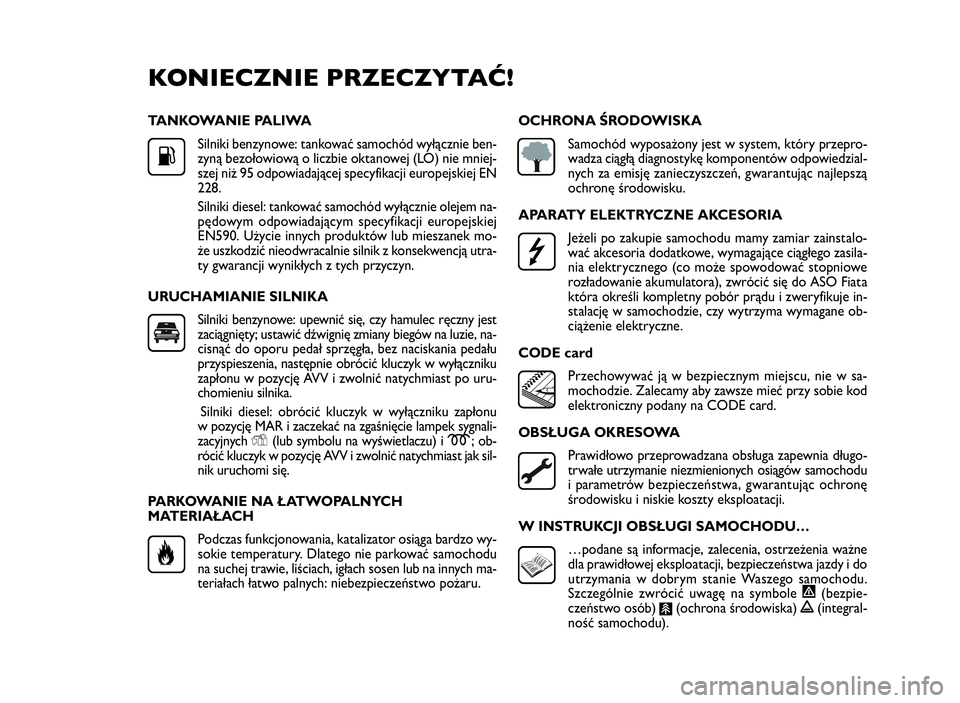

TANKOWANIE PALIWA
Silniki benzynowe: tankować samochód wyłącznie ben-
zyną bezołowiową o liczbie oktanowej (LO) nie mniej-
szej niż 95 odpowiadającej specyfikacji europejskiej EN
228.
Silniki diesel: tankować samochód wyłącznie olejem na-
pędowym odpowiadającym specyfikacji europejskiej
EN590. Użycie innych produktów lub mieszanek mo-
że uszkodzić nieodwracalnie silnik z konsekwencją utra-
ty gwarancji wynikłych z tych przyczyn.
URUCHAMIANIE SILNIKA
Silniki benzynowe: upewnić się, czy hamulec ręczny jest
zaciągnięty; ustawić dźwignię zmiany biegów na luzie, na-
cisnąć do oporu pedał sprzęgła, bez naciskania pedału
przyspieszenia, następnie obrócić kluczyk w wyłączniku
zapłonu w pozycję AVV i zwolnić natychmiast po uru-
chomieniu silnika.
Silniki diesel: obrócić kluczyk w wyłączniku zapłonu
w pozycję MAR i zaczekać na zgaśnięcie lampek sygnali-
zacyjnychY(lub symbolu na wyświetlaczu) im;ob-
rócić kluczyk w pozycję AVV i zwolnić natychmiast jak sil-
nik uruchomi się.
PARKOWANIE NA ŁATWOPALNYCH
MATERIAŁACH
Podczas funkcjonowania, katalizator osiąga bardzo wy-
sokie temperatury. Dlatego nie parkować samochodu
na suchej trawie, liściach, igłach sosen lub na innych ma-
teriałach łatwo palnych: niebezpieczeństwo pożaru.
K
OCHRONA ŚRODOWISKA
Samochód wyposażony jest w system, który przepro-
wadza ciągłą diagnostykę komponentów odpowiedzial-
nych za emisję zanieczyszczeń, gwarantując najlepszą
ochronę środowisku.
APARATY ELEKTRYCZNE AKCESORIA
Jeżeli po zakupie samochodu mamy zamiar zainstalo-
wać akcesoria dodatkowe, wymagające ciągłego zasila-
nia elektrycznego (co może spowodować stopniowe
rozładowanie akumulatora), zwrócić się do ASO Fiata
która określi kompletny pobór prądu i zweryfikuje in-
stalację w samochodzie, czy wytrzyma wymagane ob-
ciążenie elektryczne.
CODE card
Przechowywać ją w bezpiecznym miejscu, nie w sa-
mochodzie. Zalecamy aby zawsze mieć przy sobie kod
elektroniczny podany na CODE card.
OBSŁUGA OKRESOWA
Prawidłowo przeprowadzana obsługa zapewnia długo-
trwałe utrzymanie niezmienionych osiągów samochodu
i parametrów bezpieczeństwa, gwarantując ochronę
środowisku i niskie koszty eksploatacji.
W INSTRUKCJI OBSŁUGI SAMOCHODU…
…podane są informacje, zalecenia, ostrzeżenia ważne
dla prawidłowej eksploatacji, bezpieczeństwa jazdy i do
utrzymania w dobrym stanie Waszego samochodu.
Szczególnie zwrócić uwagę na symbole
"(bezpie-
czeństwo osób)
#(ochrona środowiska)!(integral-
ność samochodu).
KONIECZNIE PRZECZYTAĆ!


001-034 DOBLO LUM PL 2e.qxd 28-05-2010 16:01 Pagina 2

3
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
IJAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
POZNAWANIE SAMOCHODU

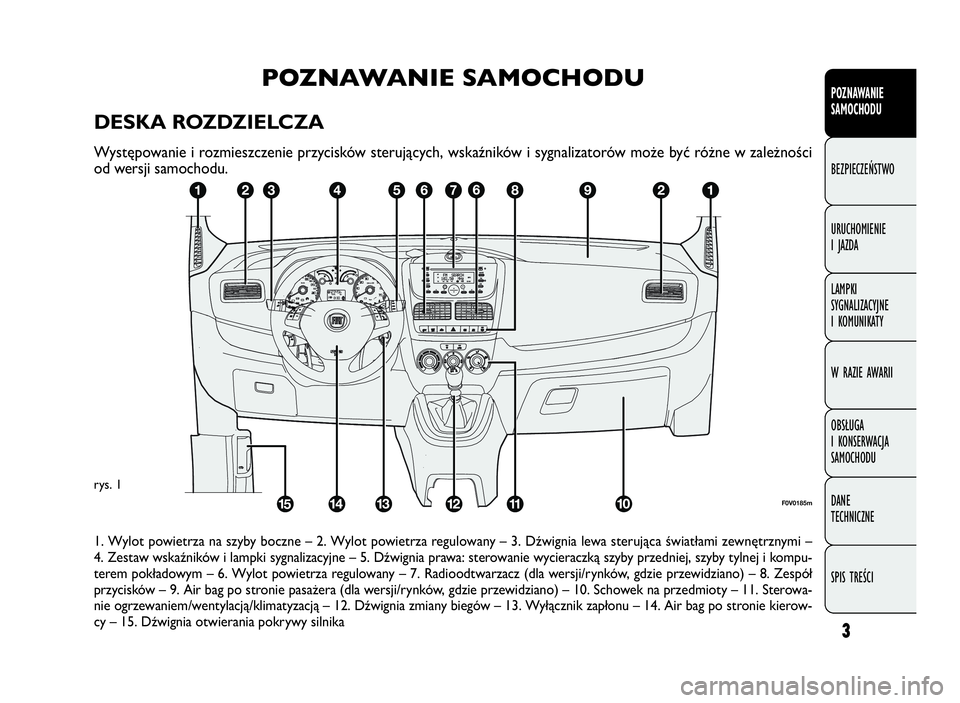

DESKA ROZDZIELCZA
Występowanie i rozmieszczenie przycisków sterujących, wskaźników i sygnalizatorów może być różne w zależności
od wersji samochodu.
1. Wylot powietrza na szyby boczne – 2. Wylot powietrza regulowany – 3. Dźwignia lewa sterująca światłami zewnętrznymi –
4. Zestaw wskaźników i lampki sygnalizacyjne – 5. Dźwignia prawa: sterowanie wycieraczką szyby przedniej, szyby tylnej i kompu-
terem pokładowym – 6. Wylot powietrza regulowany – 7. Radioodtwarzacz (dla wersji/rynków, gdzie przewidziano) – 8. Zespół
przycisków – 9. Air bag po stronie pasażera (dla wersji/rynków, gdzie przewidziano) – 10. Schowek na przedmioty – 11. Sterowa-
nie ogrzewaniem/wentylacją/klimatyzacją – 12. Dźwignia zmiany biegów – 13. Wyłącznik zapłonu – 14. Air bag po stronie kierow-
cy – 15. Dźwignia otwierania pokrywy silnika
F0V0185m
rys. 1
001-034 DOBLO LUM PL 2e.qxd 28-05-2010 16:01 Pagina 3

4
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
IJAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI

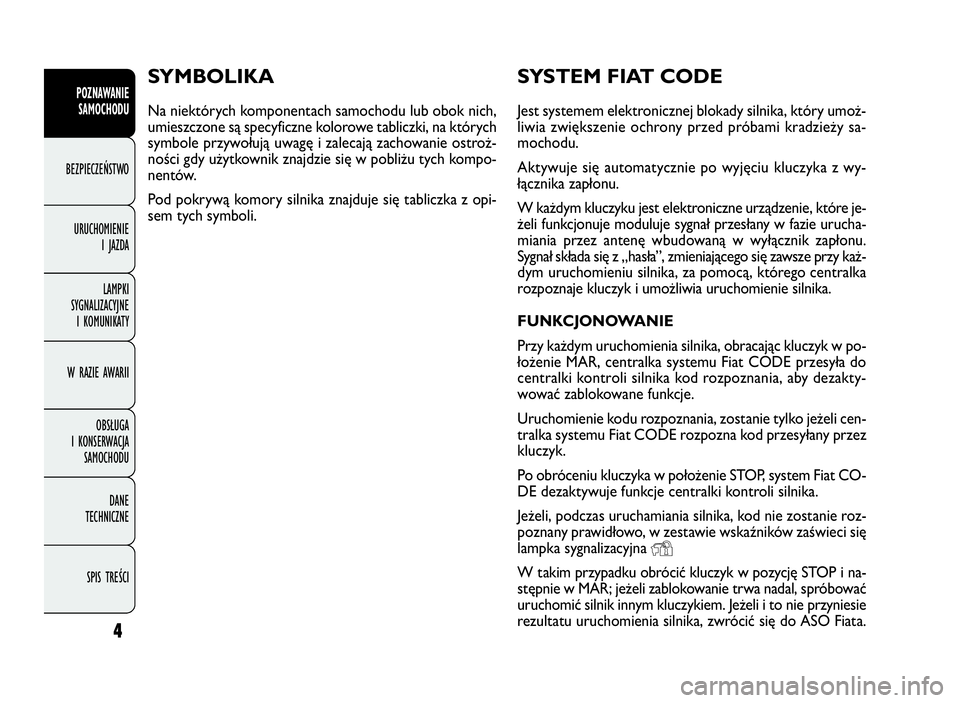

SYSTEM FIAT CODE
Jest systemem elektronicznej blokady silnika, który umoż-
liwia zwiększenie ochrony przed próbami kradzieży sa-
mochodu.
Aktywuje się automatycznie po wyjęciu kluczyka z wy-
łącznika zapłonu.
W każdym kluczyku jest elektroniczne urządzenie, które je-
żeli funkcjonuje moduluje sygnał przesłany w fazie urucha-
miania przez antenę wbudowaną w wyłącznik zapłonu.
Sygnał składa się z „hasła”, zmieniającego się zawsze przy każ-
dym uruchomieniu silnika, za pomocą, którego centralka
rozpoznaje kluczyk i umożliwia uruchomienie silnika.
FUNKCJONOWANIE
Przy każdym uruchomienia silnika, obracając kluczyk w po-
łożenie MAR, centralka systemu Fiat CODE przesyła do
centralki kontroli silnika kod rozpoznania, aby dezakty-
wować zablokowane funkcje.
Uruchomienie kodu rozpoznania, zostanie tylko jeżeli cen-
tralka systemu Fiat CODE rozpozna kod przesyłany przez
kluczyk.
Po obróceniu kluczyka w położenie STOP, system Fiat CO-
DE dezaktywuje funkcje centralki kontroli silnika.
Jeżeli, podczas uruchamiania silnika, kod nie zostanie roz-
poznany prawidłowo, w zestawie wskaźników zaświeci się
lampka sygnalizacyjna
Y
W takim przypadku obrócić kluczyk w pozycję STOP i na-
stępnie w MAR; jeżeli zablokowanie trwa nadal, spróbować
uruchomić silnik innym kluczykiem. Jeżeli i to nie przyniesie
rezultatu uruchomienia silnika, zwrócić się do ASO Fiata.
SYMBOLIKA
Na niektórych komponentach samochodu lub obok nich,
umieszczone są specyficzne kolorowe tabliczki, na których
symbole przywołują uwagę i zalecają zachowanie ostroż-
ności gdy użytkownik znajdzie się w pobliżu tych kompo-
nentów.
Pod pokrywą komory silnika znajduje się tabliczka z opi-
sem tych symboli.
001-034 DOBLO LUM PL 2e.qxd 28-05-2010 16:01 Pagina 4

5
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
IJAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI

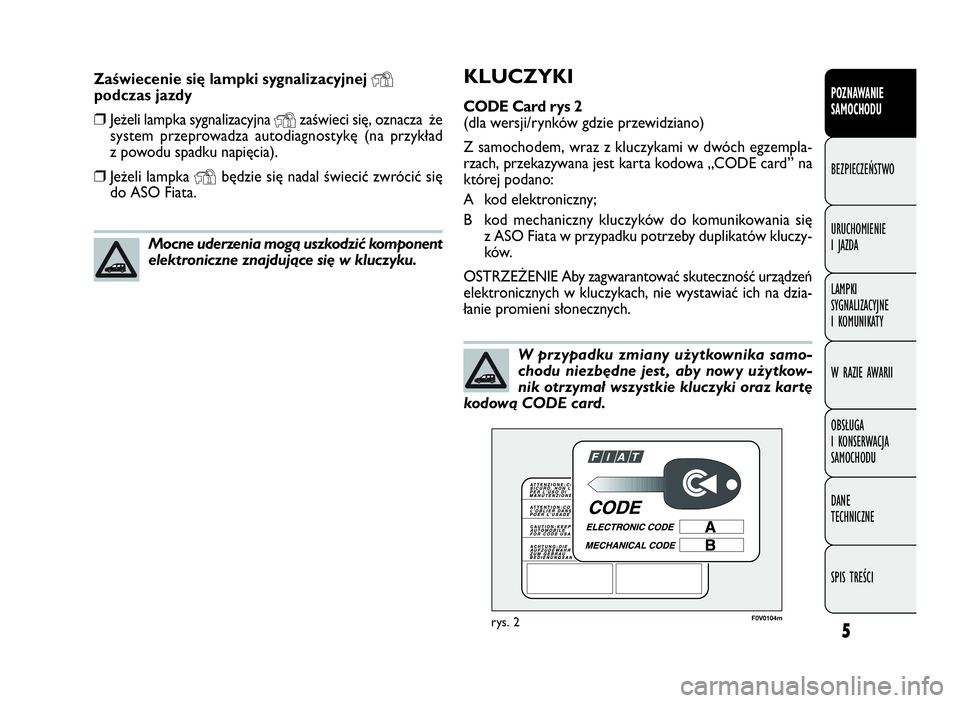

KLUCZYKI
CODE Card rys 2
(dla wersji/rynków gdzie przewidziano)
Z samochodem, wraz z kluczykami w dwóch egzempla-
rzach, przekazywana jest karta kodowa „CODE card” na
której podano:
A kod elektroniczny;
B kod mechaniczny kluczyków do komunikowania się
z ASO Fiata w przypadku potrzeby duplikatów kluczy-
ków.
OSTRZEŻENIE Aby zagwarantować skuteczność urządzeń
elektronicznych w kluczykach, nie wystawiać ich na dzia-
łanie promieni słonecznych. Zaświecenie się lampki sygnalizacyjnej
Ypodczas jazdy
❒Jeżeli lampka sygnalizacyjnaYzaświeci się, oznacza że
system przeprowadza autodiagnostykę (na przykład
z powodu spadku napięcia).
❒Jeżeli lampkaYbędzie się nadal świecić zwrócić się
do ASO Fiata.
Mocne uderzenia mogą uszkodzić komponent
elektroniczne znajdujące się w kluczyku.
F0V0104mrys. 2
W przypadku zmiany użytkownika samo-
chodu niezbędne jest , aby nowy użytkow-
nik otrzymał wszystkie kluczyki oraz kartę
kodową CODE card.
001-034 DOBLO LUM PL 2e.qxd 28-05-2010 16:01 Pagina 5

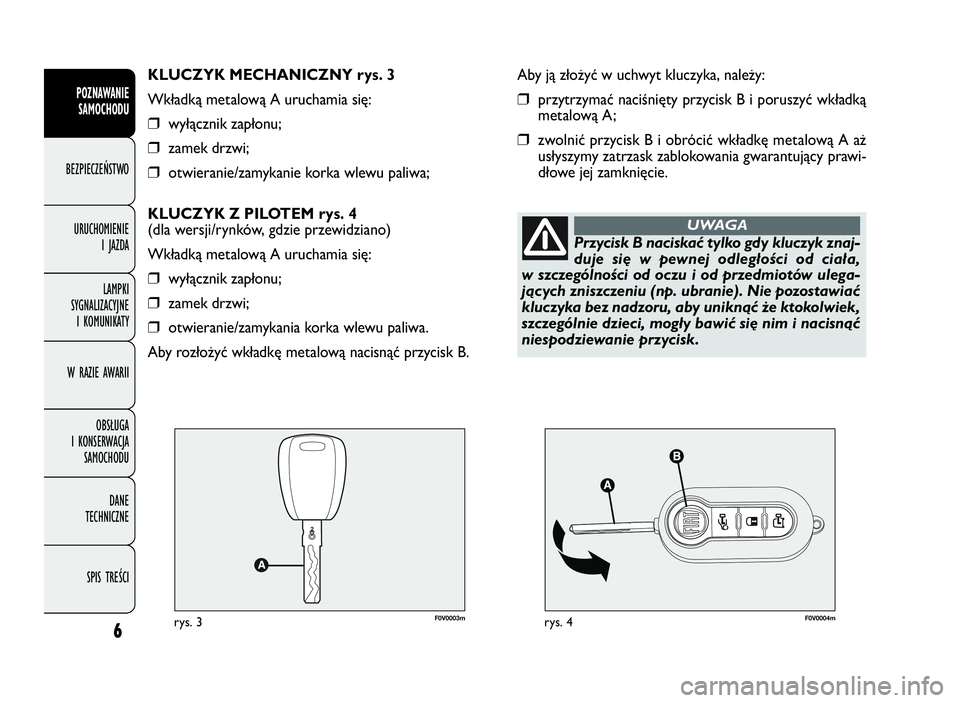

F0V0003mrys. 3F0V0004mrys. 4
Aby ją złożyć w uchwyt kluczyka, należy:
❒przytrzymać naciśnięty przycisk B i poruszyć wkładką
metalową A;
❒zwolnić przycisk B i obrócić wkładkę metalową A aż
usłyszymy zatrzask zablokowania gwarantujący prawi-
dłowe jej zamknięcie. KLUCZYK MECHANICZNY rys. 3
Wkładką metalową A uruchamia się:
❒wyłącznik zapłonu;
❒zamek drzwi;
❒otwieranie/zamykanie korka wlewu paliwa;
KLUCZYK Z PILOTEM rys. 4
(dla wersji/rynków, gdzie przewidziano)
Wkładką metalową A uruchamia się:
❒wyłącznik zapłonu;
❒zamek drzwi;
❒otwieranie/zamykania korka wlewu paliwa.
Aby rozłożyć wkładkę metalową nacisnąć przycisk B.
6
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
IJAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
Przycisk B naciskać tylko gdy kluczyk znaj-
duje się w pewnej odległości od ciała,
w szczególności od oczu i od przedmiotów ulega-
jących zniszczeniu (np. ubranie). Nie pozostawiać
kluczyka bez nadzoru, aby uniknąć że ktokolwiek,
szczególnie dzieci, mogły bawić się nim i nacisnąć
niespodziewanie przycisk.
UWAGA
001-034 DOBLO LUM PL 2e.qxd 28-05-2010 16:01 Pagina 6

7
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
IJAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI

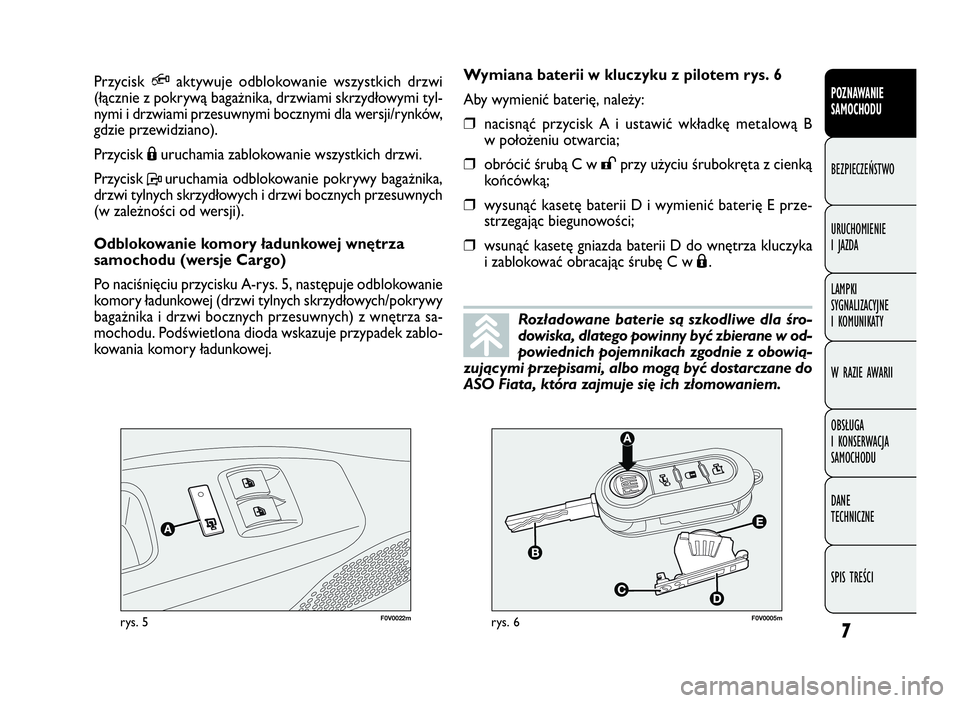

F0V0022mrys. 5F0V0005mrys. 6
Wymiana baterii w kluczyku z pilotem rys. 6
Aby wymienić baterię, należy:
❒nacisnąć przycisk A i ustawić wkładkę metalową B
w położeniu otwarcia;
❒obrócić śrubą C w:przy użyciu śrubokręta z cienką
końcówką;
❒wysunąć kasetę baterii D i wymienić baterię E prze-
strzegając biegunowości;
❒wsunąć kasetę gniazda baterii D do wnętrza kluczyka
i zablokować obracając śrubę C w
Á. Przycisk
Qaktywuje odblokowanie wszystkich drzwi
(łącznie z pokrywą bagażnika, drzwiami skrzydłowymi tyl-
nymi i drzwiami przesuwnymi bocznymi dla wersji/rynków,
gdzie przewidziano).
PrzyciskÁuruchamia zablokowanie wszystkich drzwi.
PrzyciskPuruchamia odblokowanie pokrywy bagażnika,
drzwi tylnych skrzydłowych i drzwi bocznych przesuwnych
(w zależności od wersji).
Odblokowanie komory ładunkowej wnętrza
samochodu (wersje Cargo)
Po naciśnięciu przycisku A-rys. 5, następuje odblokowanie
komory ładunkowej (drzwi tylnych skrzydłowych/pokrywy
bagażnika i drzwi bocznych przesuwnych) z wnętrza sa-
mochodu. Podświetlona dioda wskazuje przypadek zablo-
kowania komory ładunkowej.
Rozładowane baterie są szkodliwe dla śro-
dowiska, dlatego powinny być zbierane w od-
powiednich pojemnikach zgodnie z obowią-
zującymi przepisami, albo mogą być dostarczane do
ASO Fiata, która zajmuje się ich złomowaniem.
001-034 DOBLO LUM PL 2e.qxd 28-05-2010 16:01 Pagina 7

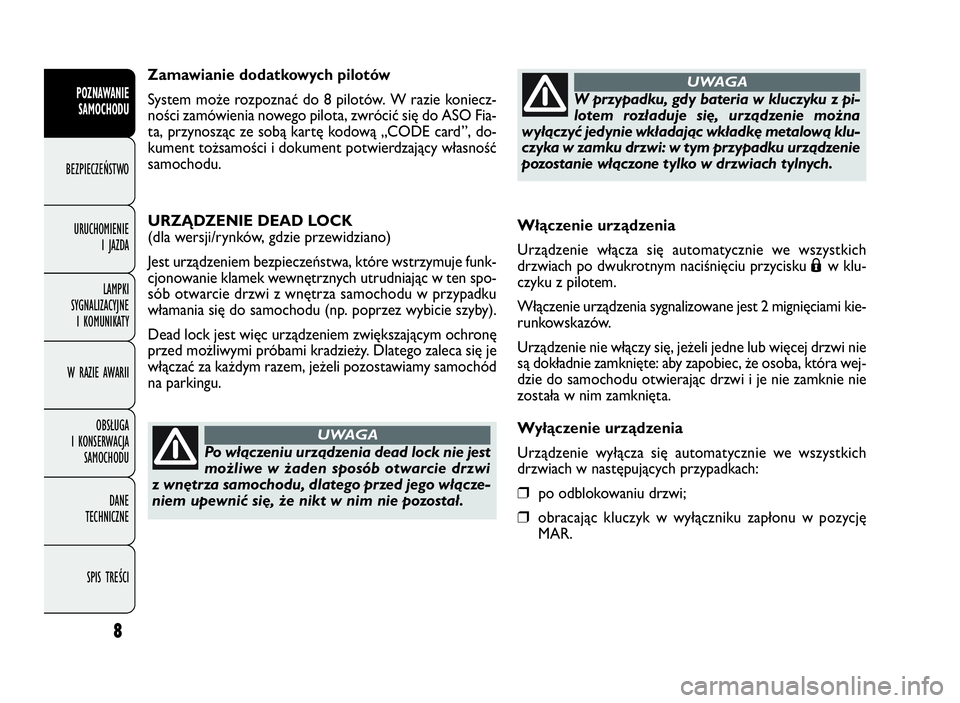

Włączenie urządzenia
Urządzenie włącza się automatycznie we wszystkich
drzwiach po dwukrotnym naciśnięciu przycisku
Áwklu-
czyku z pilotem.
Włączenie urządzenia sygnalizowane jest 2 mignięciami kie-
runkowskazów.
Urządzenie nie włączy się, jeżeli jedne lub więcej drzwi nie
są dokładnie zamknięte: aby zapobiec, że osoba, która wej-
dzie do samochodu otwierając drzwi i je nie zamknie nie
została w nim zamknięta.
Wyłączenie urządzenia
Urządzenie wyłącza się automatycznie we wszystkich
drzwiach w następujących przypadkach:
❒po odblokowaniu drzwi;
❒obracając kluczyk w wyłączniku zapłonu w pozycję
MAR. Zamawianie dodatkowych pilotów
System może rozpoznać do 8 pilotów. W razie koniecz-
ności zamówienia nowego pilota, zwrócić się do ASO Fia-
ta, przynosząc ze sobą kartę kodową „CODE card”, do-
kument tożsamości i dokument potwierdzający własność
samochodu.
URZĄDZENIE DEAD LOCK
(dla wersji/rynków, gdzie przewidziano)
Jest urządzeniem bezpieczeństwa, które wstrzymuje funk-
cjonowanie klamek wewnętrznych utrudniając w ten spo-
sób otwarcie drzwi z wnętrza samochodu w przypadku
włamania się do samochodu (np. poprzez wybicie szyby).
Dead lock jest więc urządzeniem zwiększającym ochronę
przed możliwymi próbami kradzieży. Dlatego zaleca się je
włączać za każdym razem, jeżeli pozostawiamy samochód
na parkingu.
8
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
IJAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
Po włączeniu urządzenia dead lock nie jest
możliwe w żaden sposób otwarcie drzwi
z wnętrza samochodu, dlatego przed jego włącze-
niem upewnić się, że nikt w nim nie pozostał.
UWAGA
W przypadku, gdy bateria w kluczyku z pi-
lotem rozładuje się, urządzenie można
wyłączyć jedynie wkładając wkładkę metalową klu-
czyka w zamku drzwi: w tym przypadku urządzenie
pozostanie włączone tylko w drzwiach tylnych.
UWAGA
001-034 DOBLO LUM PL 2e.qxd 28-05-2010 16:01 Pagina 8

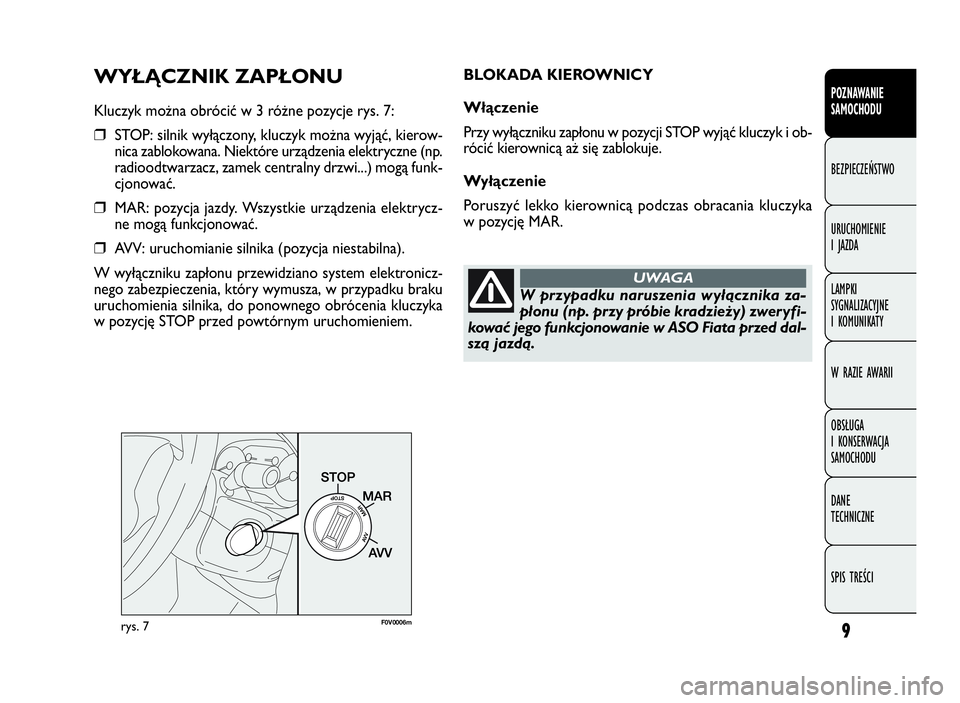

9
WYŁĄCZNIK ZAPŁONU
Kluczyk można obrócić w 3 różne pozycje rys. 7:
❒STOP: silnik wyłączony, kluczyk można wyjąć, kierow-
nica zablokowana. Niektóre urządzenia elektryczne (np.
radioodtwarzacz, zamek centralny drzwi...) mogą funk-
cjonować.
❒MAR: pozycja jazdy. Wszystkie urządzenia elektrycz-
ne mogą funkcjonować.
❒AVV: uruchomianie silnika (pozycja niestabilna).
W wyłączniku zapłonu przewidziano system elektronicz-
nego zabezpieczenia, który wymusza, w przypadku braku
uruchomienia silnika, do ponownego obrócenia kluczyka
w pozycję STOP przed powtórnym uruchomieniem.
F0V0006mrys. 7
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
IJAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
BLOKADA KIEROWNICY
Włączenie
Przy wyłączniku zapłonu w pozycji STOP wyjąć kluczyk i ob-
rócić kierownicą aż się zablokuje.
Wyłączenie
Poruszyć lekko kierownicą podczas obracania kluczyka
w pozycję MAR.
W przypadku naruszenia wyłącznika za-
płonu (np. przy próbie kradzieży) zweryfi-
kować jego funkcjonowanie w ASO Fiata przed dal-
szą jazdą.
UWAGA
001-034 DOBLO LUM PL 2e.qxd 28-05-2010 16:01 Pagina 9
