20
SETUP-MENÜ
Das Menü besteht aus einer Reihe „kreisförmig„ angeord-
neter Funktionen, deren Auswahl mit den Tasten ▲und ▼
den Zugang zu den verschiedenen, nachfolgend angeführten
Auswahl– und Einstellvorgängen (Setup) ermöglicht. Bei ei-
nigen Menüpunkten (Uhrzeit einstellen und Maßeinheit) ist
ein Untermenü vorgesehen. Das Setup-Menü kann durch kur-
zes Drücken der Taste SET ESC aktiviert werden. Mit Ein-
zeldruck der Tasten ▲oder ▼ist es möglich, sich in der Li-
ste des Set-up-Menüs zu bewegen. Die Menüführung vari-
iert an diesem Punkt je nach Eigenschaft des ausgewählten
Menüpunkts. Das Menü besteht aus folgenden Funktionen:
– BELEUCHTUNG
– BEEP FÜR GESCHWINDIGKEIT
– DATEN TRIP B
– UHRZEIT EINSTELLEN
– DATUM EINSTELLEN
– SIEHE RADIO (wenn vorhanden)
– AUTOCLOSE
– MASSEINHEIT
– SPRACHE
– LAUTSTÄRKE MELDUNGEN
– LAUTSTÄRKE TASTEN
– SUMMER SICHERHEITSGURTE
(nur wenn vorher deaktiviert)
– SERVICE Anmerkung Die Tasten ▲und ▼besitzen je nach Zu-
sammenhang unterschiedliche Funktionen:
Regulieren der Fahrzeug-Innenbeleuchtung
– bei aktiver Standard-Bildschirmanzeige erlauben sie die
Einstellung der Lichtstärke der Instrumententafel und des
Autoradios.
Setup-Menü
– innerhalb des Menüs zum Aufwärts– bzw. Abwärts-
scrollen;
– während den Einstellvorgängen erlauben sie das Erhöhen
oder Verringern der Werte.
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORST
ART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 22 of 274
21
MENÜFUNKTIONEN
Einstellung der Fahrzeug-Innenbeleuchtung
Mit dieser Funktion kann nachts, bei eingeschaltetem Ab-
blendlicht, die Helligkeit der Instrumententafel, der Tasten,
des Autoradios und des Displays der Klimaautomatik ein-
gestellt werden.
Tagsüber und bei eingeschaltetem Abblendlicht werden die
Instrumententafel, die Tasten, das Autoradio und das Dis-
play der Klimaautomatik mit maximaler Helligkeitsstufe be-
leuchtet.
Zur Einstellung der Helligkeit gehen Sie wie folgt vor:
– die Taste SET ESC kurz drücken, auf dem Display er-
scheint blinkend die vorher eingestellte Empfindlichkeits-
stufe;
– die Taste ▲oder ▼drücken, um die Helligkeits-Ein-
stellung vorzunehmen;
– die Taste SET ESC kurz drücken, um zur Menübild-
schirmseite zurückzukehren oder die Taste lange drücken,
um zur Standardbildschirmseite zurückzukehren ohne zu
speichern.
Beep für Geschwindigkeit
(Geschwindigkeitsbegrenzung)
Diese Funktion erlaubt die Einstellung der Höchstge-
schwindigkeit für das Fahrzeug (km/h oder mph), bei de-
ren Überschreitung der Benutzer gewarnt wird (siehe Ka-
pitel „Kontrollleuchten und Meldungen“).
Gehen Sie wie folgt vor, um die gewünschte Geschwin-
digkeitsgrenze einzustellen:
– drücken Sie kurz die Taste SET ESC; auf dem Display er-
scheint die Aufschrift (Beep Geschwindigkeit); – AIRBAG BEIFAHRER
– TAGFAHRLICHTER
– MENÜ VERLASSEN
Auswahl eines Menüpunktes des Hauptmenüs ohne Unter-
menü:
– Durch kurzen Druck der Taste SET ESC kann die Ein-
stellung des Hauptmenüs ausgewählt werden, die geändert
werden soll;
– Mit den Tasten ▲oder ▼(durch Einzeldruck) kann die
neue Einstellung ausgewählt werden;
– Durch kurzen Druck der Taste SET ESC kann die Ein-
stellung gespeichert werden, und gleichzeitig können Sie
zur vorher gewählten Position des Hauptmenüs zurück-
kehren.
Auswahl einer Option des Hauptmenüs mit Untermenü:
– Durch kurzes Drücken der Taste SET ESC wird die er-
ste Position des Untermenüs angezeigt;
– Mit den Tasten ▲oder ▼(durch Einzeldruck) kann
durch alle Menüpunkte des Untermenüs gescrollt werden;
– Durch kurzen Druck der Taste SET ESC können Sie die
angezeigte Position des Untermenüs auswählen, dann ge-
langen Sie zum entsprechenden Einstellungsmenü;
– Mit den Tasten ▲oder ▼(durch Einzeldruck) kann die
neue Einstellung dieses Untermenüpunktes ausgewählt
werden;
– Durch kurzen Druck der Taste SET ESC kann die Ein-
stellung gespeichert werden, und gleichzeitig können Sie
zur vorher gewählten Position des Untermenüs zurück-
kehren.
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORST
ART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 23 of 274
22
Daten Trip B (Einschalten Trip B)
Diese Funktion ermöglicht das Einschalten (On) bezie-
hungsweise das Ausschalten (Off) der Anzeige von Trip
B (Teilstrecke).
Für weitere Informationen siehe Abschnitt „Trip Com-
puter“.
Zum Ein-/Ausschalten gehen Sie so vor:
– die Taste SET ESC kurz drücken, im Display erscheint
blinkend (On) oder (Off) (je nach der vorhergehenden Ein-
stellung);
– mit der Taste ▲oder ▼die Auswahl vornehmen;
– die Taste SET ESC kurz drücken, um zur Menübild-
schirmseite zurückzukehren oder die Taste lange drücken,
um zur Standardbildschirmseite zurückzukehren ohne zu
speichern.
Uhrzeit einstellen (Uhrzeiteinstellung)
Diese Funktion ermöglicht die Einstellung der Uhrzeit über
zwei Untermenüs: „Uhrzeit“ und „Format“.
Für die Einstellung gehen Sie so vor:
– die Taste SET ESC kurz drücken, auf dem Display er-
scheinen die beiden Untermenüs „Uhrzeit“ und „Format“;
– mit der Taste ▲oder ▼zwischen den beiden Unter-
menüs wechseln;
– nach der Auswahl des Untermenüs, das geändert wer-
den soll, die Taste SET ESC kurz drücken; – die Taste ▲oder ▼drücken, um die Geschwindig-
keitsgrenze entweder einzuschalten (On) oder auszu-
schalten (Off);
– wurde die Funktion aktiviert (On), wählen Sie mit der
Taste ▲oder ▼die gewünschte Grenzgeschwindigkeit
und drücken Sie zur Bestätigung der Auswahl SET ESC.
Anmerkung Es kann eine Geschwindigkeitsgrenze zwischen
30 und 200 km/h oder 20 und 125 mph eingestellt wer-
den, je nach der zuvor eingestellten Maßeinheit; siehe nach-
folgenden Paragraphen „Einstellung der Maßeinheit“. Bei
jeder Betätigung der Taste ▲/▼wird der Wert um 5 er-
höht bzw. verringert. Durch dauerhaftes Drücken der Ta-
ste ▲/▼wird der Wert hingegen automatisch schnell er-
höht bzw. verringert. Bei Annäherung an den gewünsch-
ten Wert die Einstellung dann durch einzelnes Drücken
der Taste abschließen.
– die Taste SET ESC kurz drücken, um zur Menübild-
schirmseite zurückzukehren oder die Taste lange drücken,
um zur Standardbildschirmseite zurückzukehren ohne zu
speichern.
Wenn die Einstellung gelöscht werden soll, gehen Sie so
vor:
– die Taste SET ESC kurz drücken, auf dem Display er-
scheint blinkend (On);
– die Taste ▼drücken, auf dem Display erscheint blinkend
(Off);
– die Taste SET ESC kurz drücken, um zur Menübild-
schirmseite zurückzukehren oder die Taste lange drücken,
um zur Standardbildschirmseite zurückzukehren ohne zu
speichern.
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORST
ART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 24 of 274
23
Datum einst. (Datum einstellen)
Diese Funktion ermöglicht die Aktualisierung des Datums
(Tag – Monat – Jahr).
Das Datum wie folgt aktualisieren:
– die Taste SET ESC kurz drücken, im Display erscheint
blinkend das „Jahr“;
– mit der Taste ▲oder ▼die Einstellung vornehmen;
– die Taste SET ESC kurz drücken, im Display erscheint
blinkend der „Monat“;
– mit der Taste ▲oder ▼die Einstellung vornehmen;
– die Taste SET ESC kurz drücken, im Display erscheint
blinkend der „Tag“;
– mit der Taste ▲oder ▼die Einstellung vornehmen.
Anmerkung Bei jeder Betätigung der Tasten ▲oder ▼
wird der Wert um eine Einheit erhöht bzw. verringert.
Hält man die Tasten gedrückt, erreicht man eine schnelle
automatische Erhöhung/Verringerung des Werts. Bei
Annäherung an den gewünschten Wert die Einstellung
dann durch einzelnes Drücken der Taste abschließen.
– die Taste SET ESC kurz drücken, um zur Menübild-
schirmseite zurückzukehren oder die Taste lange drücken,
um zur Standardbildschirmseite zurückzukehren ohne zu
speichern. – wenn das Untermenü „Stunden„ aufgerufen wird: die Ta-
ste SET ESC kurz drücken, auf dem Display erscheinen
blinkend die „Stunden“;
– mit der Taste ▲oder ▼die Einstellung vornehmen;
– die Taste SET ESC kurz drücken, auf dem Display er-
scheinen blinkend die „Minuten“;
– mit der Taste ▲oder ▼die Einstellung vornehmen.
Anmerkung Bei jeder Betätigung der Tasten ▲oder ▼
wird der Wert um eine Einheit erhöht bzw. verringert.
Hält man die Tasten gedrückt, erreicht man eine schnelle
automatische Erhöhung/Verringerung des Werts. Bei
Annäherung an den gewünschten Wert die Einstellung
dann durch einzelnes Drücken der Taste abschließen.
– Wenn das Untermenü „Format“ aufgerufen wird: die Ta-
ste SET ESC kurz drücken, auf dem Display erscheint blin-
kend der Anzeigemodus;
– mit der Taste ▲oder ▼die Auswahl des Anzeigemo-
dus „24h“ oder „12h“ vornehmen.
Nach erfolgter Einstellung die Taste SET ESC kurz drücken,
um zur Menübildschirmseite zurückzukehren, oder die Ta-
ste lange drücken, um zur Standardbildschirmseite zurück-
zukehren, ohne zu speichern.
– nochmals die Taste SET ESC kurz drücken, um zur Stan-
dardbildschirmseite oder zum Hauptmenü zurückzukeh-
ren, je nachdem, an welchem Punkt des Menüs man sich
befindet.
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORST
ART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 25 of 274
24
– die Taste SET ESC kurz drücken, das Display zeigt blin-
kend On oder Off, je nach vorheriger Einstellung;
– mit der Taste ▲oder ▼die Auswahl vornehmen;
– die Taste SET ESC kurz drücken, um zur Untermenü-
seite zurückzukehren oder die Taste lange drücken, um
zur Standardbildschirmseite zurückzukehren ohne zu spei-
chern;
– nochmals die Taste SET ESC kurz drücken, um zur Stan-
dardbildschirmseite oder zum Hauptmenü zurückzukeh-
ren, je nachdem, an welchem Punkt des Menüs man sich
befindet.
Maßeinheit (Einstellung der Maßeinheit)
Diese Funktion ermöglicht die Einstellung der Maßeinheit
durch drei Untermenüs: „Entfernung“, „Verbrauch“ und
„Temperatur“.
Zur Einstellung der gewünschten Einheit gehen Sie so vor:
– die Taste SET ESC kurz drücken, auf dem Display er-
scheinen die drei Untermenüs;
– mit der Taste ▲oder ▼zwischen den drei Untermenüs
wechseln;
– nach der Auswahl des Untermenüs, das geändert wer-
den soll, die Taste SET ESC kurz drücken;
– geht man in das Untermenü „Entfernung“: wird die Ta-
ste SET ESC kurz gedrückt, zeigt das Display „km“ oder
„mi“ an (je nach vorheriger Einstellung); Siehe Radio
(Wiederholung Audioinformationen)
Mit dieser Funktion ist es möglich, auf dem Display die
Informationen für das Radio anzuzeigen.
– Radio: Frequenz oder RDS-Informationen des gewähl-
ten Senders, Aktivierung des automatischen Suchlaufs Au-
toSTore;
– CD Audio, CD MP3: Nummer der Spur;
Um die Autoradioinformationen auf dem Display anzu-
zeigen (On) oder auszublenden (Off), wie folgt vorgehen:
– Die Taste SET ESC kurz drücken, woraufhin das Display
entsprechend der vorherigen Einstellung blinkend On oder
Off anzeigt;
– mit der Taste ▲oder ▼die Auswahl vornehmen;
– die Taste SET ESC kurz drücken, um zur Menübild-
schirmseite zurückzukehren oder die Taste lange drücken,
um zur Standardbildschirmseite zurückzukehren ohne zu
speichern.
Autoclose (Automatische Zentralverriegelung
bei fahrendem Fahrzeug)
(für Versionen/Märkte, wo vorgesehen)
Diese Funktion ermöglicht bei Aktivierung (ON) die au-
tomatische Verriegelung der Türen, wenn das Fahrzeug ei-
ne Geschwindigkeit von 20 km/h überschreitet.
Zur Ein– oder Ausschaltung dieser Funktion wie folgt vor-
gehen:
– die Taste SET ESC kurz drücken, das Display zeigt ein
Untermenü;
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORST
ART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 26 of 274
25
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORST
ART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

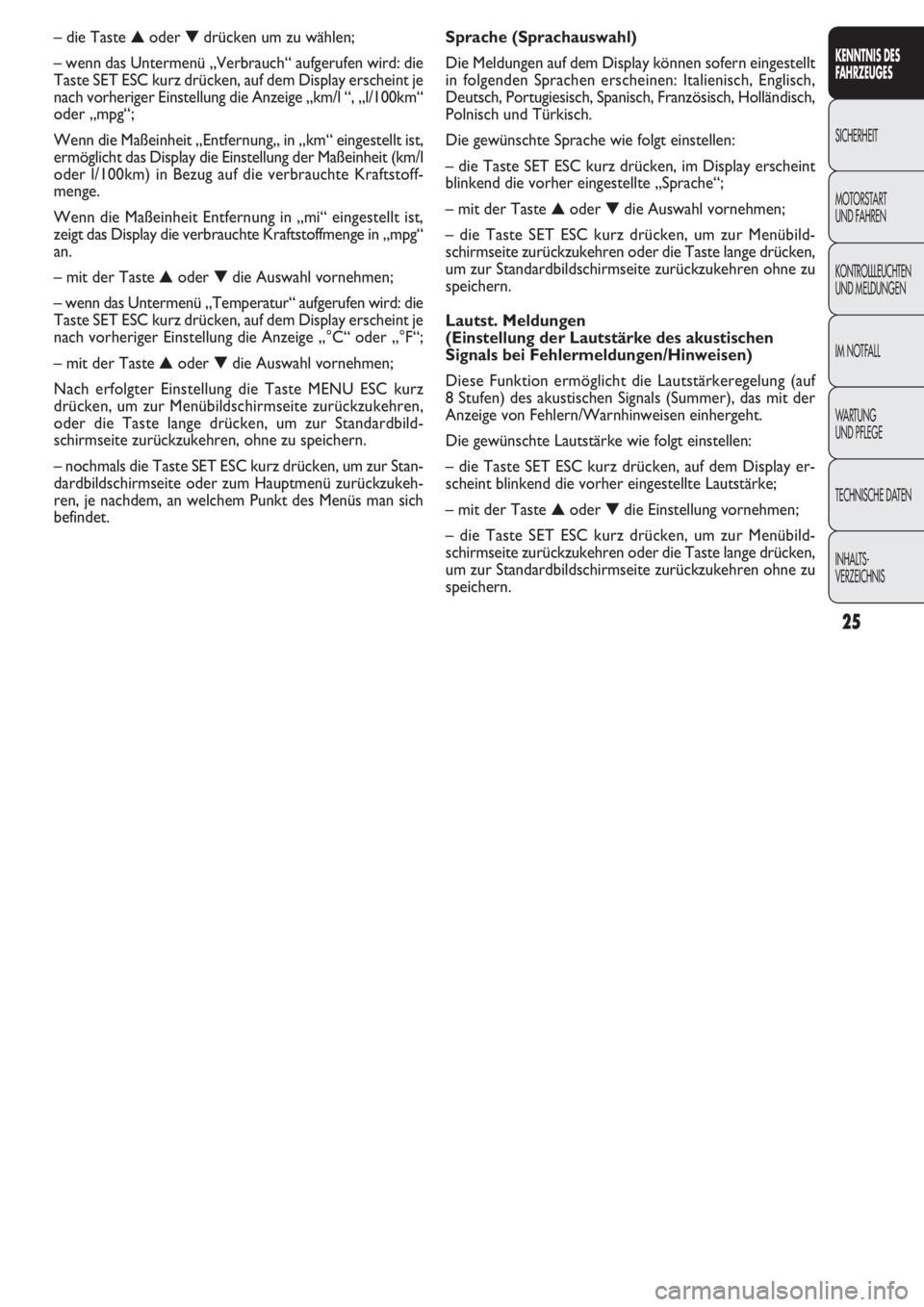

Sprache (Sprachauswahl)
Die Meldungen auf dem Display können sofern eingestellt
in folgenden Sprachen erscheinen: Italienisch, Englisch,
Deutsch, Portugiesisch, Spanisch, Französisch, Holländisch,
Polnisch und Türkisch.
Die gewünschte Sprache wie folgt einstellen:
– die Taste SET ESC kurz drücken, im Display erscheint
blinkend die vorher eingestellte „Sprache“;
– mit der Taste ▲oder ▼die Auswahl vornehmen;
– die Taste SET ESC kurz drücken, um zur Menübild-
schirmseite zurückzukehren oder die Taste lange drücken,
um zur Standardbildschirmseite zurückzukehren ohne zu
speichern.
Lautst. Meldungen
(Einstellung der Lautstärke des akustischen
Signals bei Fehlermeldungen/Hinweisen)
Diese Funktion ermöglicht die Lautstärkeregelung (auf
8 Stufen) des akustischen Signals (Summer), das mit der
Anzeige von Fehlern/Warnhinweisen einhergeht.
Die gewünschte Lautstärke wie folgt einstellen:
– die Taste SET ESC kurz drücken, auf dem Display er-
scheint blinkend die vorher eingestellte Lautstärke;
– mit der Taste ▲oder ▼die Einstellung vornehmen;
– die Taste SET ESC kurz drücken, um zur Menübild-
schirmseite zurückzukehren oder die Taste lange drücken,
um zur Standardbildschirmseite zurückzukehren ohne zu
speichern. – die Taste ▲oder ▼drücken um zu wählen;
– wenn das Untermenü „Verbrauch“ aufgerufen wird: die
Taste SET ESC kurz drücken, auf dem Display erscheint je
nach vorheriger Einstellung die Anzeige „km/l “, „l/100km“
oder „mpg“;
Wenn die Maßeinheit „Entfernung„ in „km“ eingestellt ist,
ermöglicht das Display die Einstellung der Maßeinheit (km/l
oder l/100km) in Bezug auf die verbrauchte Kraftstoff-
menge.
Wenn die Maßeinheit Entfernung in „mi“ eingestellt ist,
zeigt das Display die verbrauchte Kraftstoffmenge in „mpg“
an.
– mit der Taste ▲oder ▼die Auswahl vornehmen;
– wenn das Untermenü „Temperatur“ aufgerufen wird: die
Taste SET ESC kurz drücken, auf dem Display erscheint je
nach vorheriger Einstellung die Anzeige „°C“ oder „°F“;
– mit der Taste ▲oder ▼die Auswahl vornehmen;
Nach erfolgter Einstellung die Taste MENU ESC kurz
drücken, um zur Menübildschirmseite zurückzukehren,
oder die Taste lange drücken, um zur Standardbild-
schirmseite zurückzukehren, ohne zu speichern.
– nochmals die Taste SET ESC kurz drücken, um zur Stan-
dardbildschirmseite oder zum Hauptmenü zurückzukeh-
ren, je nachdem, an welchem Punkt des Menüs man sich
befindet.
Page 27 of 274
26

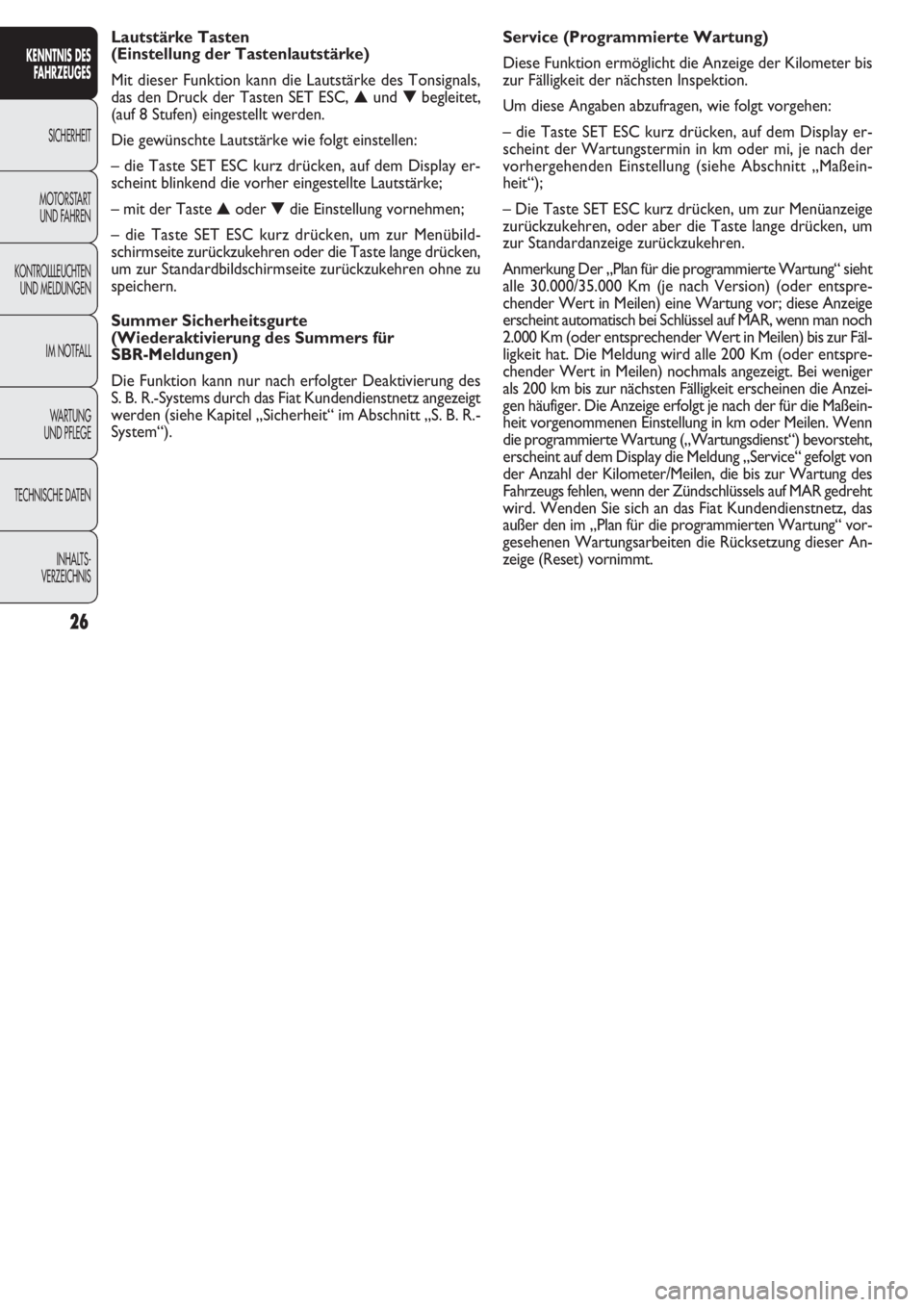

Service (Programmierte Wartung)
Diese Funktion ermöglicht die Anzeige der Kilometer bis
zur Fälligkeit der nächsten Inspektion.
Um diese Angaben abzufragen, wie folgt vorgehen:
– die Taste SET ESC kurz drücken, auf dem Display er-
scheint der Wartungstermin in km oder mi, je nach der
vorhergehenden Einstellung (siehe Abschnitt „Maßein-
heit“);
– Die Taste SET ESC kurz drücken, um zur Menüanzeige
zurückzukehren, oder aber die Taste lange drücken, um
zur Standardanzeige zurückzukehren.
Anmerkung Der „Plan für die programmierte Wartung“ sieht
alle 30.000/35.000 Km (je nach Version) (oder entspre-
chender Wert in Meilen) eine Wartung vor; diese Anzeige
erscheint automatisch bei Schlüssel auf MAR, wenn man noch
2.000 Km (oder entsprechender Wert in Meilen) bis zur Fäl-
ligkeit hat. Die Meldung wird alle 200 Km (oder entspre-
chender Wert in Meilen) nochmals angezeigt. Bei weniger
als 200 km bis zur nächsten Fälligkeit erscheinen die Anzei-
gen häufiger. Die Anzeige erfolgt je nach der für die Maßein-
heit vorgenommenen Einstellung in km oder Meilen. Wenn
die programmierte Wartung („Wartungsdienst“) bevorsteht,
erscheint auf dem Display die Meldung „Service“ gefolgt von
der Anzahl der Kilometer/Meilen, die bis zur Wartung des
Fahrzeugs fehlen, wenn der Zündschlüssels auf MAR gedreht
wird. Wenden Sie sich an das Fiat Kundendienstnetz, das
außer den im „Plan für die programmierten Wartung“ vor-
gesehenen Wartungsarbeiten die Rücksetzung dieser An-
zeige (Reset) vornimmt. Lautstärke Tasten
(Einstellung der Tastenlautstärke)
Mit dieser Funktion kann die Lautstärke des Tonsignals,
das den Druck der Tasten SET ESC, ▲und ▼begleitet,
(auf 8 Stufen) eingestellt werden.
Die gewünschte Lautstärke wie folgt einstellen:
– die Taste SET ESC kurz drücken, auf dem Display er-
scheint blinkend die vorher eingestellte Lautstärke;
– mit der Taste ▲oder ▼die Einstellung vornehmen;
– die Taste SET ESC kurz drücken, um zur Menübild-
schirmseite zurückzukehren oder die Taste lange drücken,
um zur Standardbildschirmseite zurückzukehren ohne zu
speichern.
Summer Sicherheitsgurte
(Wiederaktivierung des Summers für
SBR-Meldungen)
Die Funktion kann nur nach erfolgter Deaktivierung des
S. B. R.-Systems durch das Fiat Kundendienstnetz angezeigt
werden (siehe Kapitel „Sicherheit“ im Abschnitt „S. B. R.-
System“).
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORST
ART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 28 of 274
27

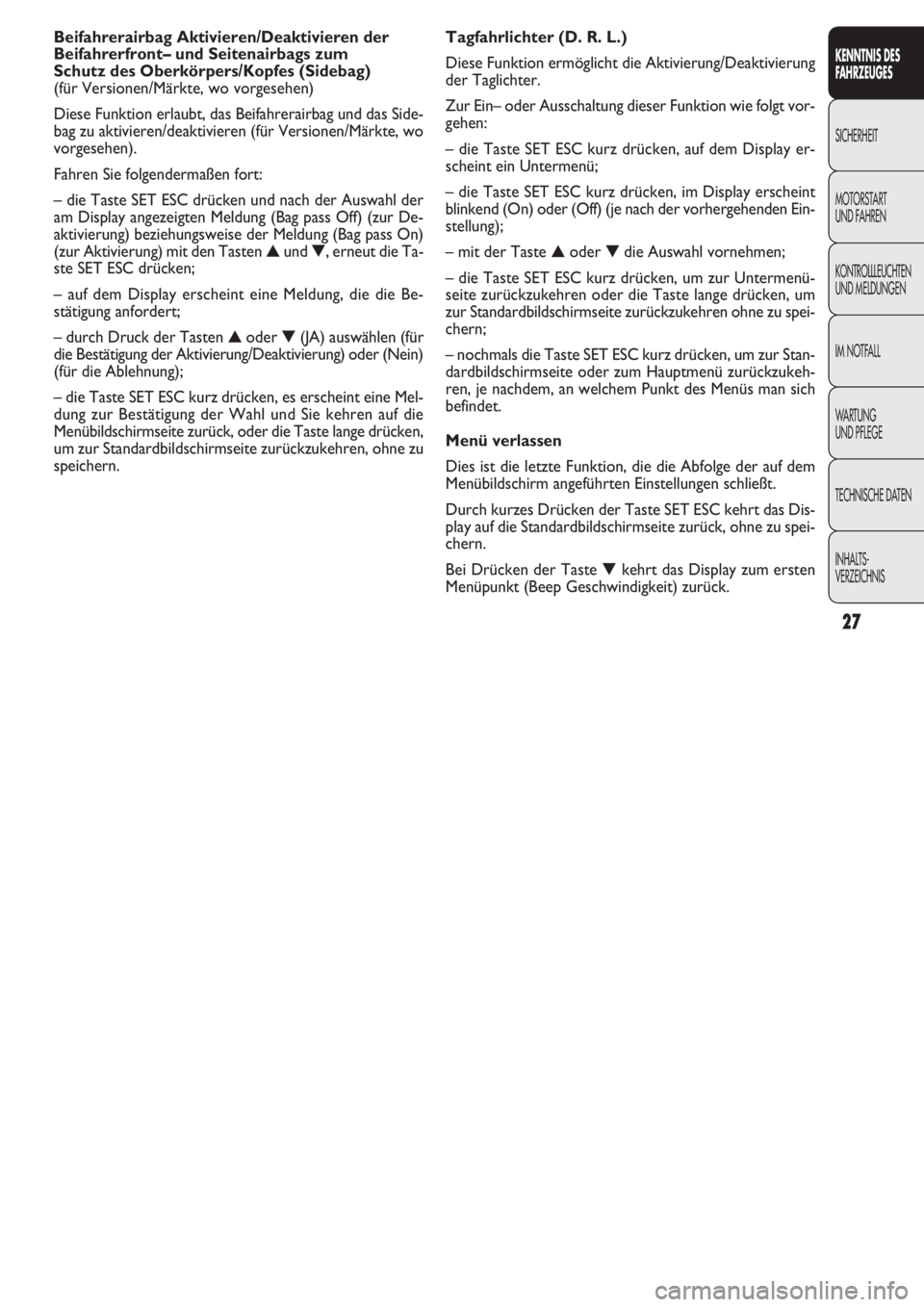

Tagfahrlichter (D. R. L.)
Diese Funktion ermöglicht die Aktivierung/Deaktivierung
der Taglichter.
Zur Ein– oder Ausschaltung dieser Funktion wie folgt vor-
gehen:
– die Taste SET ESC kurz drücken, auf dem Display er-
scheint ein Untermenü;
– die Taste SET ESC kurz drücken, im Display erscheint
blinkend (On) oder (Off) (je nach der vorhergehenden Ein-
stellung);
– mit der Taste ▲oder ▼die Auswahl vornehmen;
– die Taste SET ESC kurz drücken, um zur Untermenü-
seite zurückzukehren oder die Taste lange drücken, um
zur Standardbildschirmseite zurückzukehren ohne zu spei-
chern;
– nochmals die Taste SET ESC kurz drücken, um zur Stan-
dardbildschirmseite oder zum Hauptmenü zurückzukeh-
ren, je nachdem, an welchem Punkt des Menüs man sich
befindet.
Menü verlassen
Dies ist die letzte Funktion, die die Abfolge der auf dem
Menübildschirm angeführten Einstellungen schließt.
Durch kurzes Drücken der Taste SET ESC kehrt das Dis-
play auf die Standardbildschirmseite zurück, ohne zu spei-
chern.
Bei Drücken der Taste ▼kehrt das Display zum ersten
Menüpunkt (Beep Geschwindigkeit) zurück. Beifahrerairbag Aktivieren/Deaktivieren der
Beifahrerfront– und Seitenairbags zum
Schutz des Oberkörpers/Kopfes (Sidebag)
(für Versionen/Märkte, wo vorgesehen)
Diese Funktion erlaubt, das Beifahrerairbag und das Side-
bag zu aktivieren/deaktivieren (für Versionen/Märkte, wo
vorgesehen).
Fahren Sie folgendermaßen fort:
– die Taste SET ESC drücken und nach der Auswahl der
am Display angezeigten Meldung (Bag pass Off) (zur De-
aktivierung) beziehungsweise der Meldung (Bag pass On)
(zur Aktivierung) mit den Tasten ▲und ▼, erneut die Ta-
ste SET ESC drücken;
– auf dem Display erscheint eine Meldung, die die Be-
stätigung anfordert;
– durch Druck der Tasten ▲oder ▼(JA) auswählen (für
die Bestätigung der Aktivierung/Deaktivierung) oder (Nein)
(für die Ablehnung);
– die Taste SET ESC kurz drücken, es erscheint eine Mel-
dung zur Bestätigung der Wahl und Sie kehren auf die
Menübildschirmseite zurück, oder die Taste lange drücken,
um zur Standardbildschirmseite zurückzukehren, ohne zu
speichern.
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORST
ART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 29 of 274
28

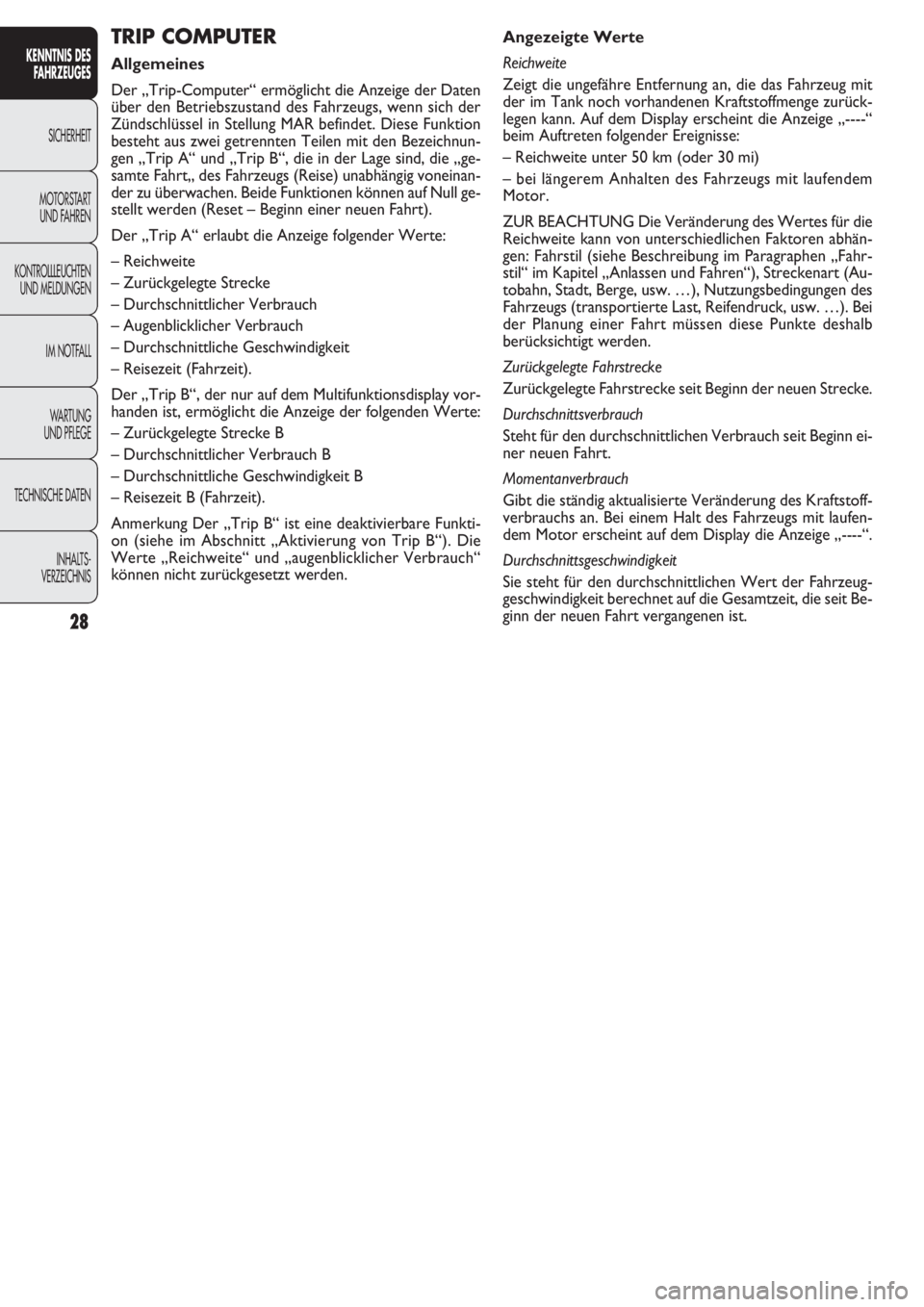

Angezeigte Werte
Reichweite
Zeigt die ungefähre Entfernung an, die das Fahrzeug mit
der im Tank noch vorhandenen Kraftstoffmenge zurück-
legen kann. Auf dem Display erscheint die Anzeige „----“
beim Auftreten folgender Ereignisse:
– Reichweite unter 50 km (oder 30 mi)
– bei längerem Anhalten des Fahrzeugs mit laufendem
Motor.
ZUR BEACHTUNG Die Veränderung des Wertes für die
Reichweite kann von unterschiedlichen Faktoren abhän-
gen: Fahrstil (siehe Beschreibung im Paragraphen „Fahr-
stil“ im Kapitel „Anlassen und Fahren“), Streckenart (Au-
tobahn, Stadt, Berge, usw. …), Nutzungsbedingungen des
Fahrzeugs (transportierte Last, Reifendruck, usw. …). Bei
der Planung einer Fahrt müssen diese Punkte deshalb
berücksichtigt werden.
Zurückgelegte Fahrstrecke
Zurückgelegte Fahrstrecke seit Beginn der neuen Strecke.
Durchschnittsverbrauch
Steht für den durchschnittlichen Verbrauch seit Beginn ei-
ner neuen Fahrt.
Momentanverbrauch
Gibt die ständig aktualisierte Veränderung des Kraftstoff-
verbrauchs an. Bei einem Halt des Fahrzeugs mit laufen-
dem Motor erscheint auf dem Display die Anzeige „----“.
Durchschnittsgeschwindigkeit
Sie steht für den durchschnittlichen Wert der Fahrzeug-
geschwindigkeit berechnet auf die Gesamtzeit, die seit Be-
ginn der neuen Fahrt vergangenen ist.TRIP COMPUTER
Allgemeines
Der „Trip-Computer“ ermöglicht die Anzeige der Daten
über den Betriebszustand des Fahrzeugs, wenn sich der
Zündschlüssel in Stellung MAR befindet. Diese Funktion
besteht aus zwei getrennten Teilen mit den Bezeichnun-
gen „Trip A“ und „Trip B“, die in der Lage sind, die „ge-
samte Fahrt„ des Fahrzeugs (Reise) unabhängig voneinan-
der zu überwachen. Beide Funktionen können auf Null ge-
stellt werden (Reset – Beginn einer neuen Fahrt).
Der „Trip A“ erlaubt die Anzeige folgender Werte:
– Reichweite
– Zurückgelegte Strecke
– Durchschnittlicher Verbrauch
– Augenblicklicher Verbrauch
– Durchschnittliche Geschwindigkeit
– Reisezeit (Fahrzeit).
Der „Trip B“, der nur auf dem Multifunktionsdisplay vor-
handen ist, ermöglicht die Anzeige der folgenden Werte:
– Zurückgelegte Strecke B
– Durchschnittlicher Verbrauch B
– Durchschnittliche Geschwindigkeit B
– Reisezeit B (Fahrzeit).
Anmerkung Der „Trip B“ ist eine deaktivierbare Funkti-
on (siehe im Abschnitt „Aktivierung von Trip B“). Die
Werte „Reichweite“ und „augenblicklicher Verbrauch“
können nicht zurückgesetzt werden.KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORST
ART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 30 of 274
29

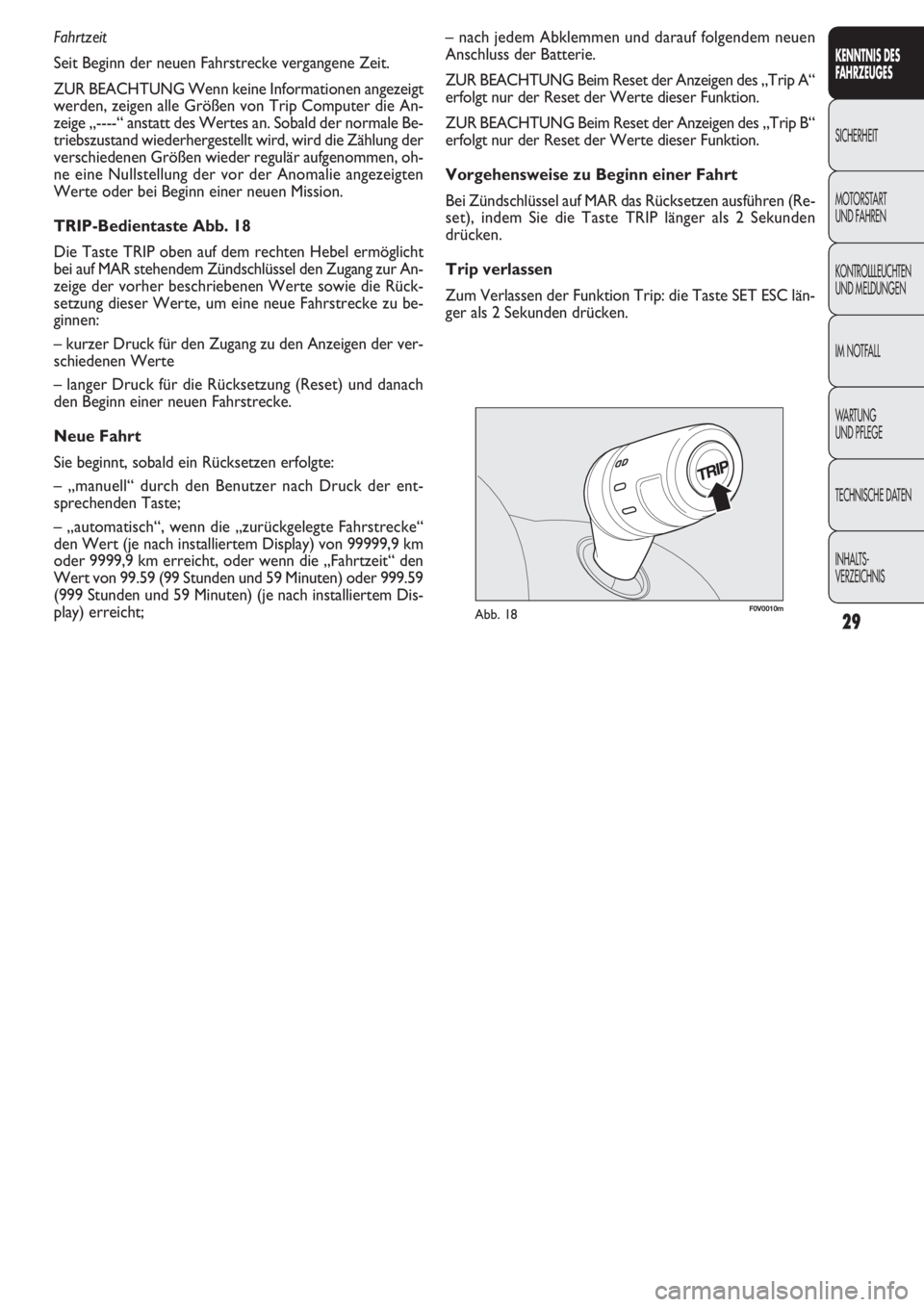

F0V0010mAbb. 18
– nach jedem Abklemmen und darauf folgendem neuen
Anschluss der Batterie.
ZUR BEACHTUNG Beim Reset der Anzeigen des „Trip A“
erfolgt nur der Reset der Werte dieser Funktion.
ZUR BEACHTUNG Beim Reset der Anzeigen des „Trip B“
erfolgt nur der Reset der Werte dieser Funktion.
Vorgehensweise zu Beginn einer Fahrt
Bei Zündschlüssel auf MAR das Rücksetzen ausführen (Re-
set), indem Sie die Taste TRIP länger als 2 Sekunden
drücken.
Trip verlassen
Zum Verlassen der Funktion Trip: die Taste SET ESC län-
ger als 2 Sekunden drücken. Fahrtzeit
Seit Beginn der neuen Fahrstrecke vergangene Zeit.
ZUR BEACHTUNG Wenn keine Informationen angezeigt
werden, zeigen alle Größen von Trip Computer die An-
zeige „----“ anstatt des Wertes an. Sobald der normale Be-
triebszustand wiederhergestellt wird, wird die Zählung der
verschiedenen Größen wieder regulär aufgenommen, oh-
ne eine Nullstellung der vor der Anomalie angezeigten
Werte oder bei Beginn einer neuen Mission.
TRIP-Bedientaste Abb. 18
Die Taste TRIP oben auf dem rechten Hebel ermöglicht
bei auf MAR stehendem Zündschlüssel den Zugang zur An-
zeige der vorher beschriebenen Werte sowie die Rück-
setzung dieser Werte, um eine neue Fahrstrecke zu be-
ginnen:
– kurzer Druck für den Zugang zu den Anzeigen der ver-
schiedenen Werte
– langer Druck für die Rücksetzung (Reset) und danach
den Beginn einer neuen Fahrstrecke.
Neue Fahrt
Sie beginnt, sobald ein Rücksetzen erfolgte:
– „manuell“ durch den Benutzer nach Druck der ent-
sprechenden Taste;
– „automatisch“, wenn die „zurückgelegte Fahrstrecke“
den Wert (je nach installiertem Display) von 99999,9 km
oder 9999,9 km erreicht, oder wenn die „Fahrtzeit“ den
Wert von 99.59 (99 Stunden und 59 Minuten) oder 999.59
(999 Stunden und 59 Minuten) (je nach installiertem Dis-
play) erreicht;
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORST
ART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
