FIAT DOBLO COMBI 2011 Brugs- og vedligeholdelsesvejledning (in Danish)

30
Indstilling af ryglænets hældning
Løft grebet B-fig. 19 og mens ryggen fjernes en smule fra
ryglænet, flyttes ryglænet til den ønskede position.

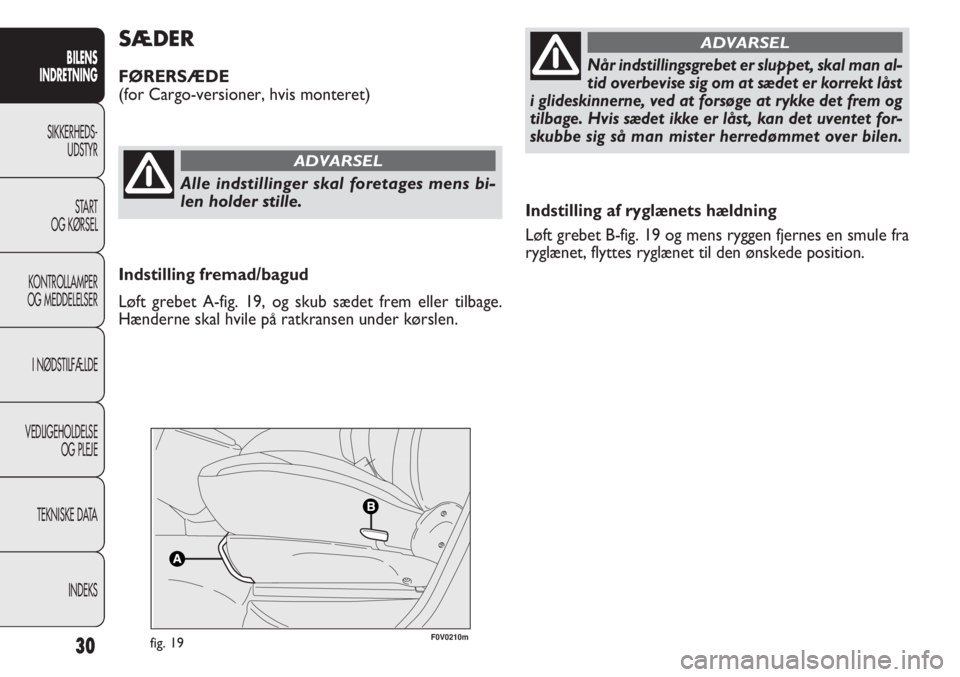

SÆDER
FØRERSÆDE
(for Cargo-versioner, hvis monteret)
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
Alle indstillinger skal foretages mens bi-
len holder stille.
ADVARSEL
Når indstillingsgrebet er sluppet, skal man al-
tid overbevise sig om at sædet er korrekt låst
i glideskinnerne, ved at forsøge at rykke det frem og
tilbage. Hvis sædet ikke er låst, kan det uventet for-
skubbe sig så man mister herredømmet over bilen.
ADVARSEL
Indstilling fremad/bagud
Løft grebet A-fig. 19, og skub sædet frem eller tilbage.
Hænderne skal hvile på ratkransen under kørslen.
fig. 19F0V0210m

31
VIGTIGT! Indstillingen må kun foretages når man sidder
på sædet.

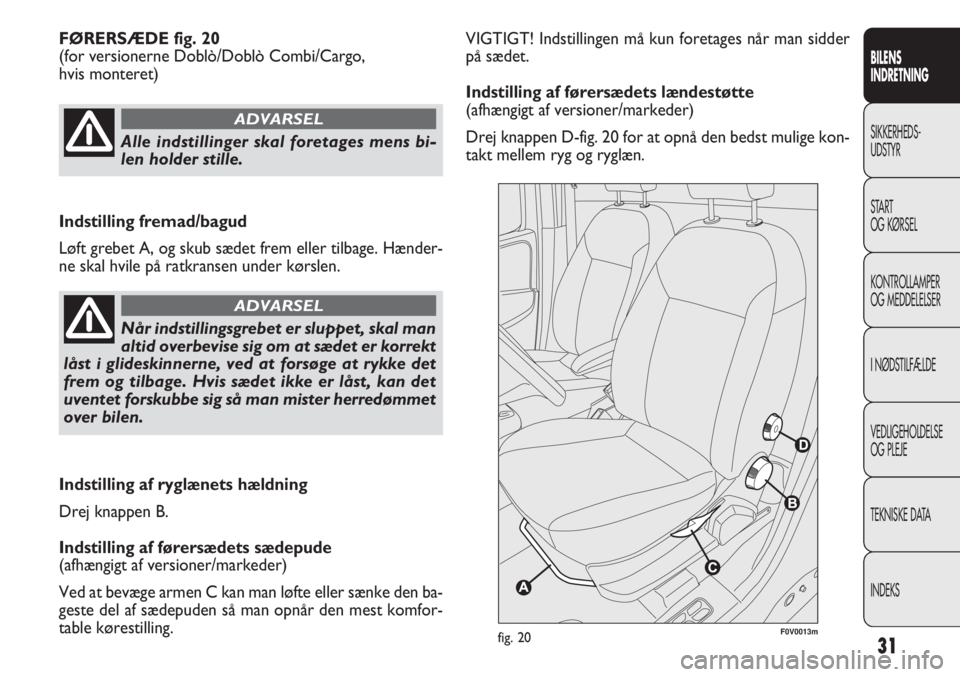

Indstilling af førersædets lændestøtte
(afhængigt af versioner/markeder)
Drej knappen D-fig. 20 for at opnå den bedst mulige kon-
takt mellem ryg og ryglæn. FØRERSÆDE fig. 20
(for versionerne Doblò/Doblò Combi/Cargo,
hvis monteret)
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
F0V0013mfig. 20
Alle indstillinger skal foretages mens bi-
len holder stille.
ADVARSEL
Indstilling fremad/bagud
Løft grebet A, og skub sædet frem eller tilbage. Hænder-
ne skal hvile på ratkransen under kørslen.
Når indstillingsgrebet er sluppet, skal man
altid overbevise sig om at sædet er korrekt
låst i glideskinnerne, ved at forsøge at rykke det
frem og tilbage. Hvis sædet ikke er låst, kan det
uventet forskubbe sig så man mister herredømmet
over bilen.
ADVARSEL
Indstilling af ryglænets hældning
Drej knappen B.
Indstilling af førersædets sædepude
(afhængigt af versioner/markeder)
Ved at bevæge armen C kan man løfte eller sænke den ba-
geste del af sædepuden så man opnår den mest komfor-
table kørestilling.

32fig. 21F0V0142mfig. 22

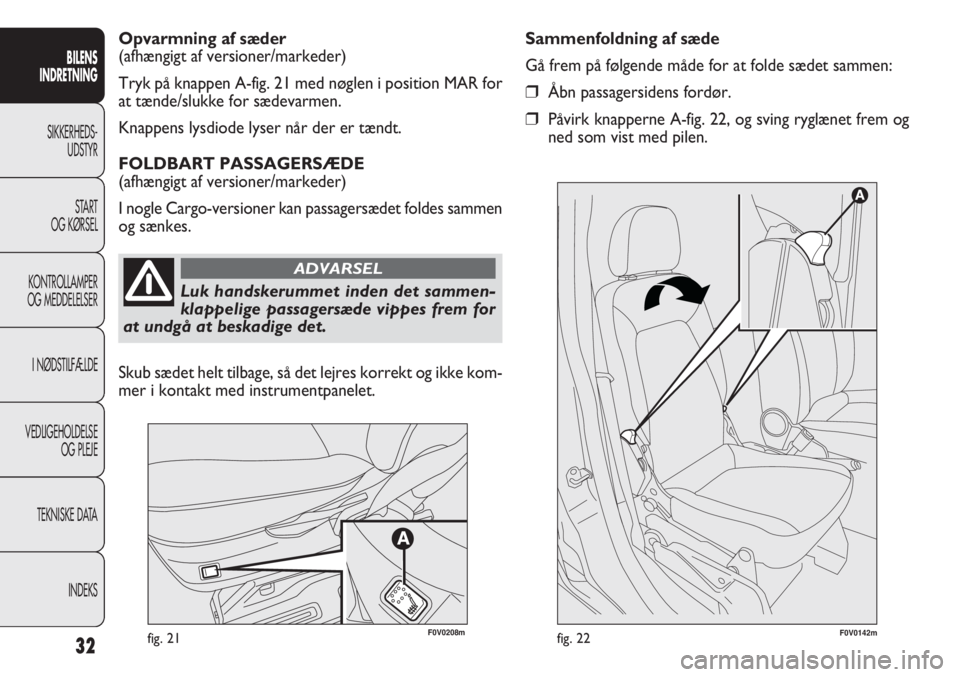

Sammenfoldning af sæde
Gå frem på følgende måde for at folde sædet sammen:
❒Åbn passagersidens fordør.
❒Påvirk knapperne A-fig. 22, og sving ryglænet frem og
ned som vist med pilen. Opvarmning af sæder
(afhængigt af versioner/markeder)
Tryk på knappen A-fig. 21 med nøglen i position MAR for
at tænde/slukke for sædevarmen.
Knappens lysdiode lyser når der er tændt.
FOLDBART PASSAGERSÆDE
(afhængigt af versioner/markeder)
I nogle Cargo-versioner kan passagersædet foldes sammen
og sænkes.
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
F0V0208m
Luk handskerummet inden det sammen-
klappelige passagersæde vippes frem for
at undgå at beskadige det.
ADVARSEL
Skub sædet helt tilbage, så det lejres korrekt og ikke kom-
mer i kontakt med instrumentpanelet.

33F0V0143mfig. 23
F0V0144mfig. 24
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

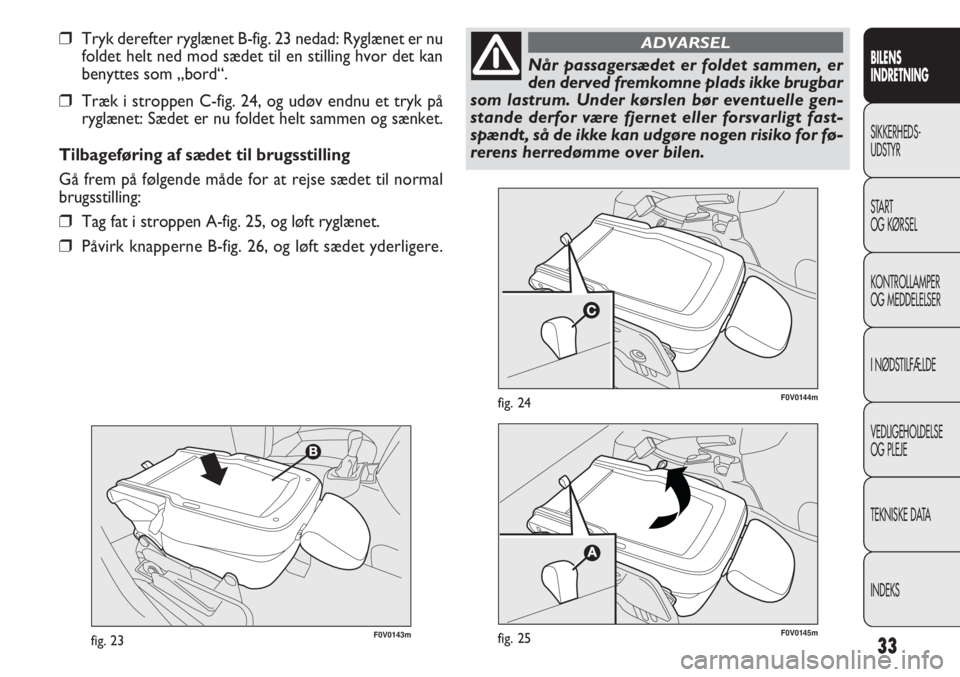

❒Tryk derefter ryglænet B-fig. 23 nedad: Ryglænet er nu
foldet helt ned mod sædet til en stilling hvor det kan
benyttes som „bord“.
❒Træk i stroppen C-fig. 24, og udøv endnu et tryk på
ryglænet: Sædet er nu foldet helt sammen og sænket.
Tilbageføring af sædet til brugsstilling
Gå frem på følgende måde for at rejse sædet til normal
brugsstilling:
❒Tag fat i stroppen A-fig. 25, og løft ryglænet.
❒Påvirk knapperne B-fig. 26, og løft sædet yderligere.
F0V0145mfig. 25
Når passagersædet er foldet sammen, er
den derved fremkomne plads ikke brugbar
som lastrum. Under kørslen bør eventuelle gen-
stande derfor være fjernet eller forsvarligt fast-
spændt, så de ikke kan udgøre nogen risiko for fø-
rerens herredømme over bilen.
ADVARSEL

34
F0V0146mfig. 26
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
Hvis der ikke forefindes en heldækkende
adskillelse mellem kabine og vare- eller ba-
gagerum, kan større bagage eller gods optage en
del af kabinens passagerområde. Sørg for at så-
dan bagage eller gods er forsvarligt fastgjort til de
dertil beregnede kroge og ikke kan udgøre nogen
risiko for førerens herredømme over bilen.
ADVARSEL

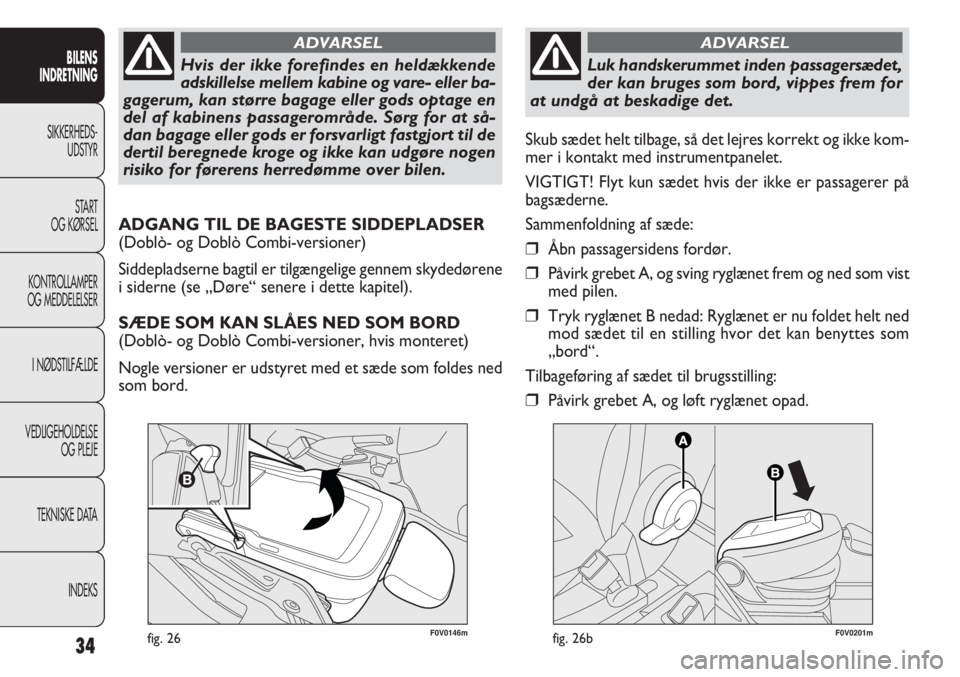

ADGANG TIL DE BAGESTE SIDDEPLADSER
(Doblò- og Doblò Combi-versioner)
Siddepladserne bagtil er tilgængelige gennem skydedørene
i siderne (se „Døre“ senere i dette kapitel).
SÆDE SOM KAN SLÅES NED SOM BORD
(Doblò- og Doblò Combi-versioner, hvis monteret)
Nogle versioner er udstyret med et sæde som foldes ned
som bord.Skub sædet helt tilbage, så det lejres korrekt og ikke kom-
mer i kontakt med instrumentpanelet.
VIGTIGT! Flyt kun sædet hvis der ikke er passagerer på
bagsæderne.
Sammenfoldning af sæde:
❒Åbn passagersidens fordør.
❒Påvirk grebet A, og sving ryglænet frem og ned som vist
med pilen.
❒Tryk ryglænet B nedad: Ryglænet er nu foldet helt ned
mod sædet til en stilling hvor det kan benyttes som
„bord“.
Tilbageføring af sædet til brugsstilling:
❒Påvirk grebet A, og løft ryglænet opad.
F0V0201mfig. 26b
Luk handskerummet inden passagersædet,
der kan bruges som bord, vippes frem for
at undgå at beskadige det.
ADVARSEL

35
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
FLYTNING AF SÆDER I 3. RÆKKE
Gå frem på følgende måde:
❒Anbring bagsædets hovedstøtter i nederste stilling.
❒Træk sikkerhedsselen ud til siden, og kontrollér at sele-
gjorden ikke er foldet eller snoet.
❒Løft grebet A-fig. 26c for ryglænets sikkerhedslåse, og
sving ryglænet ned. Den røde markering er synlig når
sikkerhedslåsene ikke er i indgreb.
❒Træk i bånd B-fig. 26c der er placeret bag sædernes ry-
glæn og klap sæder og ryglæn fremad.
BEMÆRK: Splitbagsædet er på undersiden udstyret med gum-
mistropper hvormed det fremklappede sæde kan fastgøres til
stængerne for bagsædernes hovedstøtter i 2
.række.
AFMONTERING AF SÆDER I 3. RÆKKE
Gå frem på følgende måde:
❒Fjern bagsædets hovedstøtter.
❒Fjern rullegardinet fra dets leje.❒
Træk sikkerhedsselen ud til siden, og kontrollér at sele-
gjorden ikke er foldet eller snoet.
❒Løft grebet A-fig. 26c for ryglænets sikkerhedslåse, og
sving ryglænet ned. Den røde markering er synlig når
sikkerhedslåsene ikke er i indgreb.
❒Træk i båndet B-fig. 26c der er placeret bag sædernes
ryglæn og klap sæder og ryglæn fremad.
❒Sæt hovedstøtten på plads ved hjælp af hullerne un-
der puden til indsættelse af stænger.
❒Skub håndtaget som vist i fig. 26d.
❒Fjern sædet fra krogene i gulvet.
TILBAGEFØRING AF SÆDER I 3. RÆKKE TIL
NORMALSTILLING
Gå frem på følgende måde:
❒Indsæt ringene i gulvet fig. 26e.
❒Skub håndtaget som vist i fig. 26d og træk i det for at
sikre, at sædet er ordentligt fastgjort.
❒Tag hovedstøtten frem fra under puden.
B
A
F0V0205mfig. 26cF0V0206mfig. 26d

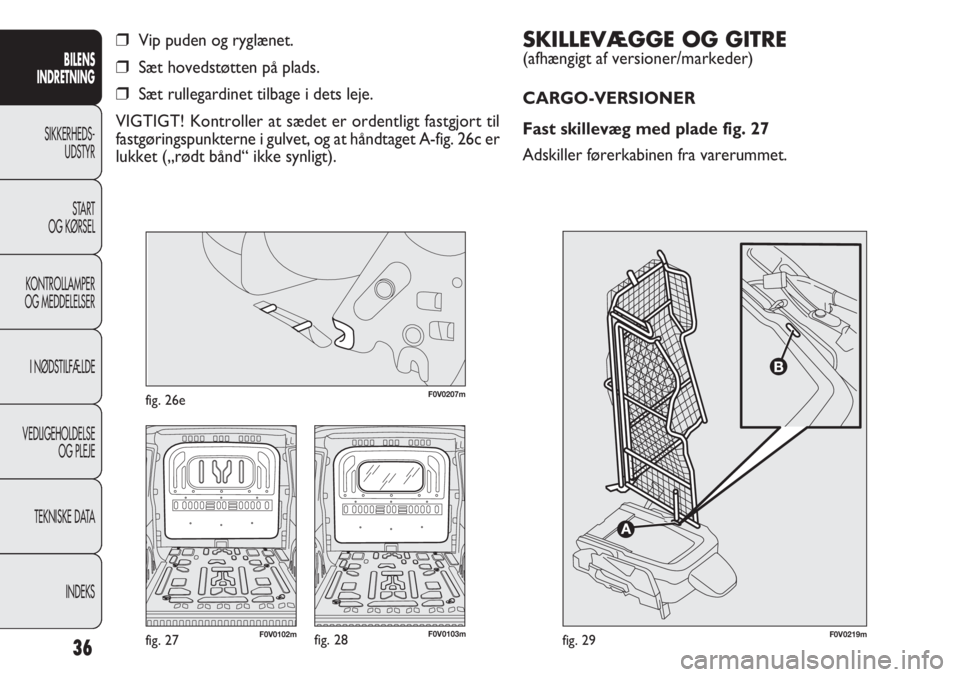

SKILLEVÆGGE OG GITRE
(afhængigt af versioner/markeder)
CARGO-VERSIONER
Fast skillevæg med plade fig. 27
Adskiller førerkabinen fra varerummet.
36
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
❒Vip puden og ryglænet.
❒Sæt hovedstøtten på plads.
❒Sæt rullegardinet tilbage i dets leje.
VIGTIGT! Kontroller at sædet er ordentligt fastgjort til
fastgøringspunkterne i gulvet, og at håndtaget A-fig. 26c er
lukket („rødt bånd“ ikke synligt).
F0V0219mfig. 29F0V0103mfig. 28F0V0102mfig. 27
F0V0207mfig. 26e

37
F0V0170mfig. 31
BESKYTTELSESGITTER I FØRERSIDEN fig. 30
(afhængigt af versioner/markeder)
Nogle versioner er i førersiden udstyret med et fast gitter
til beskyttelse af bilens fører mod ustabilt gods.
COMBI N1-VERSIONER
Fast gitter fig. 31
(afhængigt af versioner/markeder)
Dette gitter er placeret bag bagsædernes ryglæn.
F0V0169mfig. 30
Fast skillevæg med rude fig. 28
I denne udførelse er skillevæggen udstyret med en rude
midtfor, gennem hvilken man kan holde øje med stabili-
teten af det transporterede gods.
Todelt svingbar skillevæg fig. 29
For transport af omfangsrigt gods kan skillevæggen åbnes
på følgende måde:
❒Fold passagersædet sammen, og sænk det (se „Foldbart
passagersæde“ i det foregående).
❒Åbn varerummet, og frigør tappen A på bagsiden af skil-
levæggen. Sving derefter passagersidens del af skille-
væggen fremad, og indfør tappen i åbningen B
i ryglænet på det sammenfoldede passagersæde.
Udfør proceduren i omvendt orden for at bringe skille-
væggen tilbage i normalstilling.
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

38
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
BAGTIL fig. 33
(afhængigt af versioner/markeder)
Inden brugen skal de bageste hovedstøtter trækkes op.
For at sænke hovedstøtten til ubenyttet stilling skal man
trykke på knapperne A og skubbe støtten ned mod ryg-
lænet.
Hovedstøtterne trækkes op til de låses med klik i øver-
ste stilling (brugsstilling).
VIGTIGT! Under kørsel med passagerer bagtil skal ho-
vedstøtterne altid være låst i øverste stilling.
F0V0119mfig. 33F0V0105mfig. 32

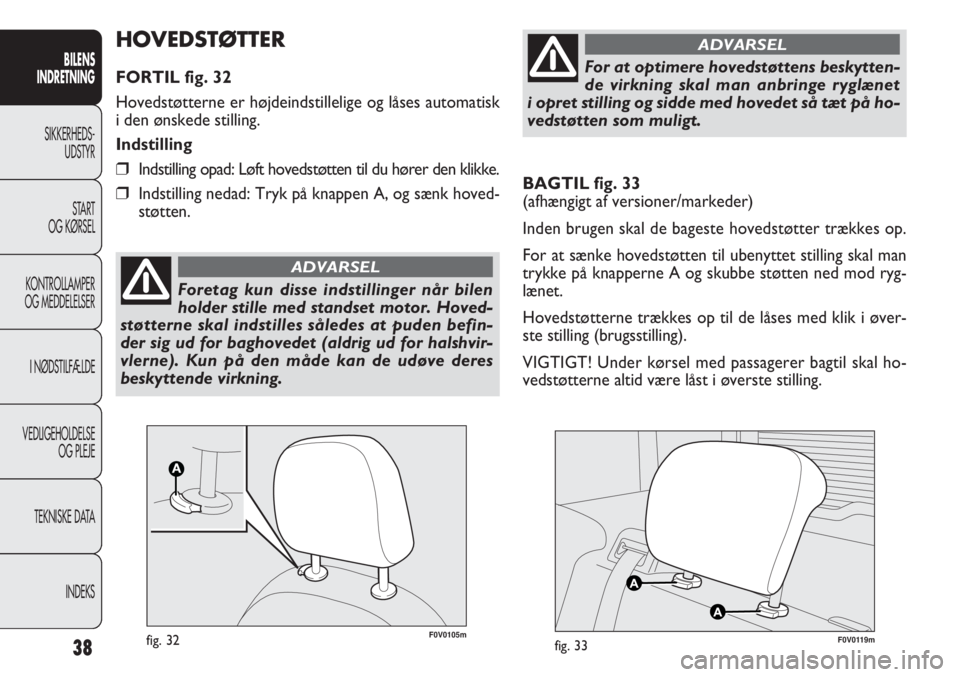

HOVEDSTØTTER
FORTIL fig. 32
Hovedstøtterne er højdeindstillelige og låses automatisk
i den ønskede stilling.
Indstilling
❒Indstilling opad: Løft hovedstøtten til du hører den klikke.
❒Indstilling nedad: Tryk på knappen A, og sænk hoved-
støtten.
Foretag kun disse indstillinger når bilen
holder stille med standset motor. Hoved-
støtterne skal indstilles således at puden befin-
der sig ud for baghovedet (aldrig ud for halshvir-
vlerne). Kun på den måde kan de udøve deres
beskyttende virkning.
ADVARSEL
For at optimere hovedstøttens beskytten-
de virkning skal man anbringe ryglænet
i opret stilling og sidde med hovedet så tæt på ho-
vedstøtten som muligt.
ADVARSEL

39
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
F0V0014mfig. 34

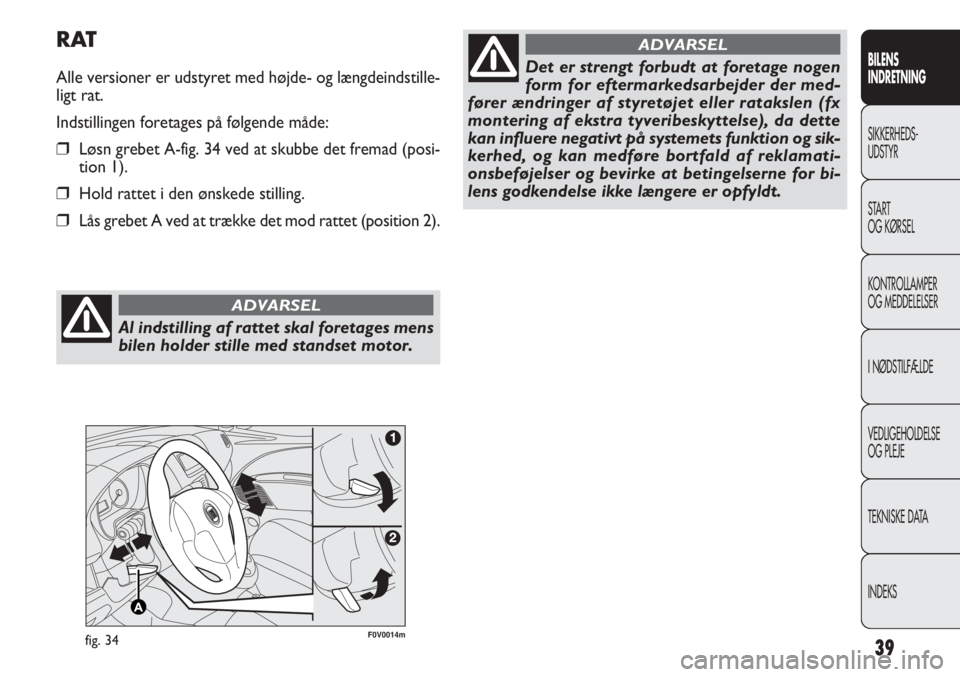

RAT
Alle versioner er udstyret med højde- og længdeindstille-
ligt rat.
Indstillingen foretages på følgende måde:
❒Løsn grebet A-fig. 34 ved at skubbe det fremad (posi-
tion 1).
❒Hold rattet i den ønskede stilling.
❒Lås grebet A ved at trække det mod rattet (position 2).
Al indstilling af rattet skal foretages mens
bilen holder stille med standset motor.
ADVARSEL
Det er strengt forbudt at foretage nogen
form for eftermarkedsarbejder der med-
fører ændringer af styretøjet eller ratakslen (fx
montering af ekstra tyveribeskyttelse), da dette
kan influere negativt på systemets funktion og sik-
kerhed, og kan medføre bortfald af reklamati-
onsbeføjelser og bevirke at betingelserne for bi-
lens godkendelse ikke længere er opfyldt.
ADVARSEL
