181
F0V0088mrys. 173

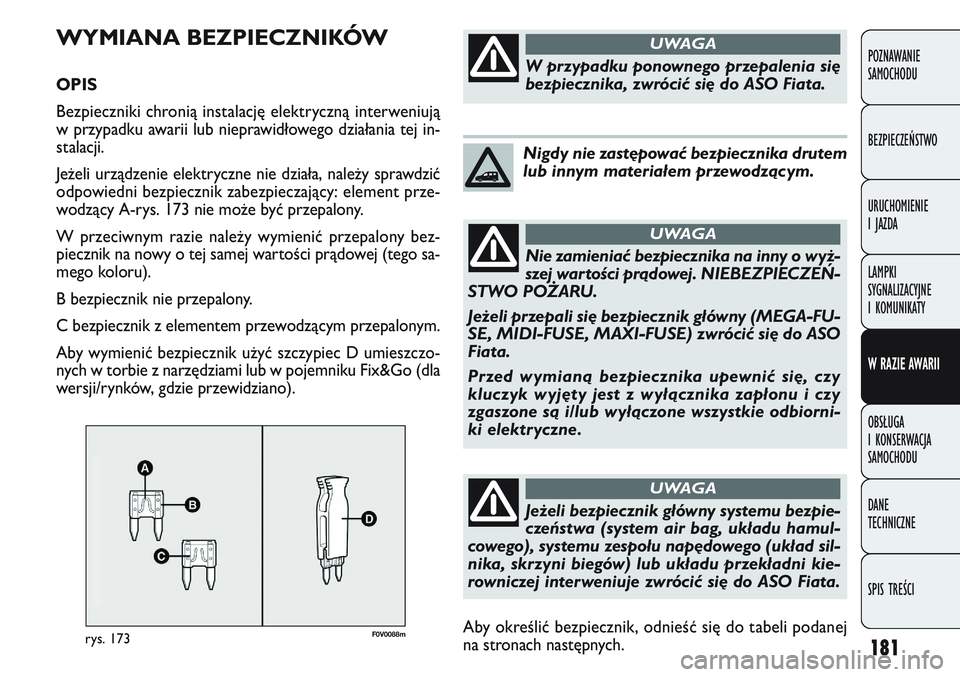

WYMIANA BEZPIECZNIKÓW
OPIS
Bezpieczniki chronią instalację elektryczną interweniują
w przypadku awarii lub nieprawidłowego działania tej in-
stalacji.
Je\beli urządzenie elektryczne nie działa, nale\by sprawdzić
odpowiedni bezpiecznik zabezpieczający: element prze-
wodzący A-rys. 173 nie mo\be być przepalony.
W przeciwnym razie nale\by wymienić przepalony bez-
piecznik na nowy o tej samej wartości prądowej (tego sa-
mego koloru).
B bezpiecznik nie przepalony.
C bezpiecznik z elementem przewodzącym przepalonym.
Aby wymienić bezpiecznik u\być szczypiec D umieszczo-
nych w torbie z narzędziami lub w pojemniku Fix&Go (dla
wersji/rynków, gdzie przewidziano).
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
W przypadku ponownego przepalenia się
bezpiecznika, zwrócić się do ASO Fiata.
UWAGA
Jeżeli bezpiecznik główny systemu bezpie-
czeństwa (system air bag, układu hamul-
cowego), systemu zespołu napędowego (układ sil-
nika, skrzyni biegów) lub układu przekładni kie-
rowniczej interweniuje zwrócić się do ASO Fiata.
UWAGA
Nigdy nie zastępować bezpiecznika drutem
lub innym materiałem przewodzącym.
Nie zamieniać bezpiecznika na inny o wyż-
szej wartości prądowej. NIEBEZPIECZEŃ-
STWO POŻARU.
Jeżeli przepali się bezpiecznik główny (MEGA-FU-
SE, MIDI-FUSE, MAXI-FUSE) zwrócić się do ASO
Fiata.
Przed wymianą bezpiecznika upewnić się, czy
kluczyk wyjęty jest z wyłącznika zapłonu i czy
zgaszone są i/lub wyłączone wszystkie odbiorni-
ki elektryczne.
UWAGA
Aby określić bezpiecznik, odnieść się do tabeli podanej
na stronach następnych.

182
F0V0081mrys. 174
F0V0089mrys. 175

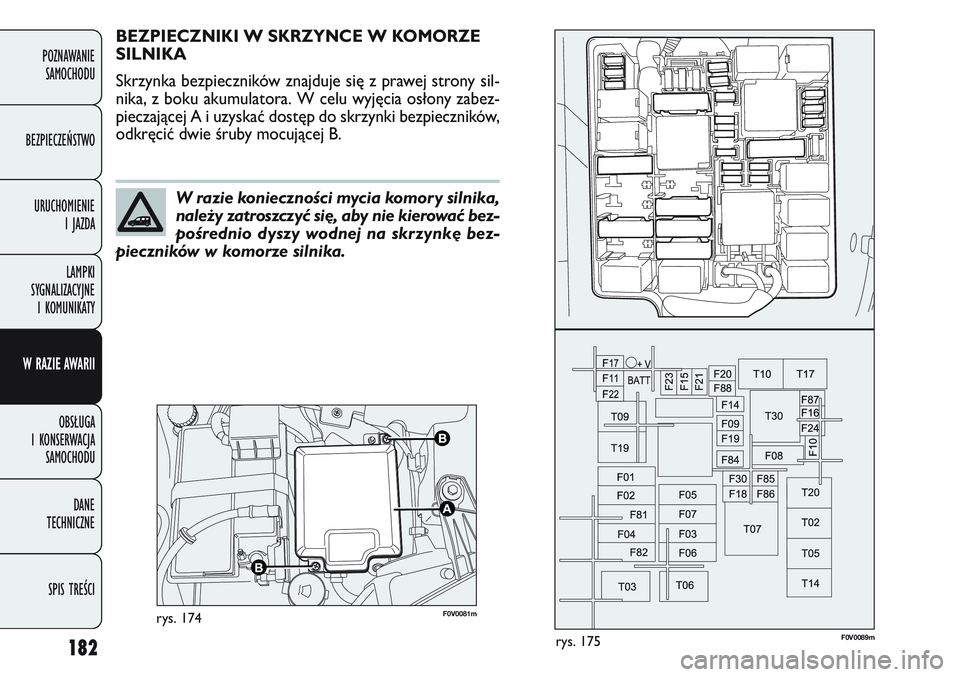

BEZPIECZNIKI W SKRZYNCE W KOMORZE
SILNIKA
Skrzynka bezpieczników znajduje się z prawej strony sil-
nika, z boku akumulatora. W celu wyjęcia osłony zabez-
pieczającej A i uzyskać dostęp do skrzynki bezpieczników,
odkręcić dwie śruby mocującej B.
W razie konieczności mycia komory silnika,
należy zatroszczyć się, aby nie kierować bez-
pośrednio dyszy wodnej na skrzynkę bez-
pieczników w komorze silnika.
POZNAWANIE SAMOCHODU
BEZPIECZEŃSTWO URUCHOMIENIE I JAZDA
LAMPKI
SYGNALIZACYJNE I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI

184
POZNAWANIE SAMOCHODU
BEZPIECZEŃSTWO URUCHOMIENIE I JAZDA
LAMPKI
SYGNALIZACYJNE I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
F0V0082mrys. 176F0V0083mrys. 177

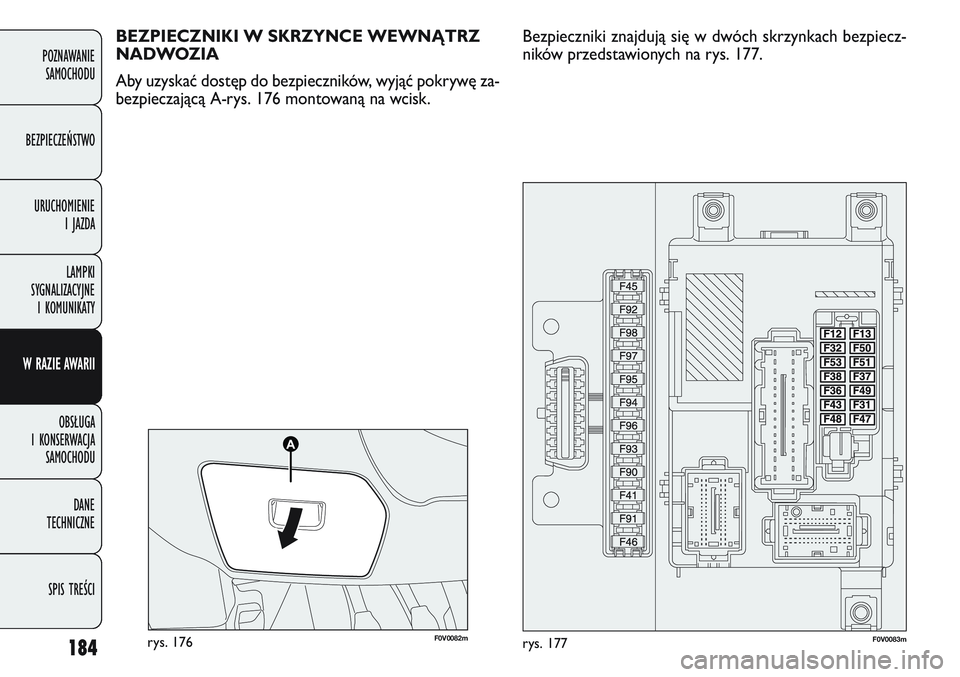

BEZPIECZNIKI W SKRZYNCE WEWNĄTRZ
NADWOZIA
Aby uzyskać dostęp do bezpieczników, wyjąć pokrywę za-
bezpieczającą A-rys. 176 montowaną na wcisk. Bezpieczniki znajdują się w dwóch skrzynkach bezpiecz-
ników przedstawionych na rys. 177.

261
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
– półka tylna (umieszczenie) 88
– powiększenie baga\bnika ... 89
– wyjęcie półki tylnej ......... 88
Baga\bnik – mocowanie bag a\bu .......... 91
– otwarcie/zamknięcie z wnętrza ..................... 85-86
– otwieranie pilot em .......... 6
– powiększenie baga\bnika .. 89
Bezpieczeństwo ..................... 115
Bezpieczeństwo dzieci .......... 80
Bezpieczniki .....................182-184
– ostrze\benia og ólne ........... 181
– rozmieszczenie bezpieczników (skrzynki
bezpieczników) ........ 182-184
Bieg wsteczny (lampa) – wymiana \barów ek ............ 175
Blokada kiero wnicy ............... 9 Blokowanie drzwi
tylnych ......................... 80-81-82
Blokowanie paliwa (system) 70
Blokowanie silnika (Fiat CODE) ......................... 4
Brake Assist (system) ........... 98
C harakterystyka
olejów ........................... 247-248
Charakterystyki techniczne . 219
Chłodzenie silnika – charakterystyka ................ 248
– sprawdzenie poziomów i uzupełnienie .................... 203
Ciśnienie w opona ch ............ 229
CO
2spalin ............................... 253
CODE card ............................. 5
Cruise Control (regulator stałej prędkości) 63
Czujniki di parko wania ......... 103
A
BS .......................................... 96
Air bag boczny (side bag - window bag ) ........130-131-132
– ostrze\benia og ólne ........... 139
Air bag przednie .................... 128 – dezaktywacja ..................... 130
– kierow cy ............................ 129
– pasa\bera ............................. 129
Akumulator .............................. 206
– dołado wanie ....................... 188
– obsług a ............................... 208
– uruchomienie za pomocą akumulatora dodatkowego 155
– wymiana ............................. 207
– zalecenia dotyczące przedłu\benia trwałości .... 208
ASR (syst em) .......................... 100
B aga\bnik .................................. 85
– mocowanie bag a\bu .......... 91
SPIS TREŚCI
