EMPLEO Y CUIDADO
FIATDOBLÓ

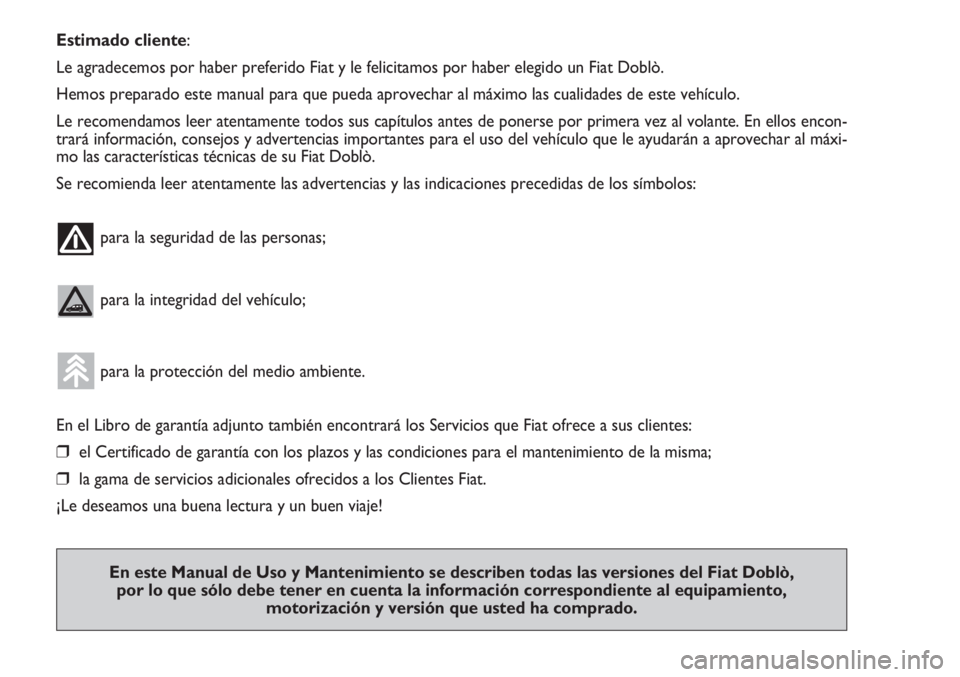

Estimado cliente:
Le agradecemos por haber preferido Fiat y le felicitamos por haber elegido un Fiat Doblò.
Hemos preparado este manual para que pueda aprovechar al máximo las cualidades de este vehículo.
Le recomendamos leer atentamente todos sus capítulos antes de ponerse por primera vez al volante. En ellos encon-
trará información, consejos y advertencias importantes para el uso del vehículo que le ayudarán a aprovechar al máxi-
mo las características técnicas de su Fiat Doblò.
Se recomienda leer atentamente las advertencias y las indicaciones precedidas de los símbolos:
para la seguridad de las personas;
para la integridad del vehículo;
para la protección del medio ambiente.
En el Libro de garantía adjunto también encontrará los Servicios que Fiat ofrece a sus clientes:
❒el Certificado de garantía con los plazos y las condiciones para el mantenimiento de la misma;
❒la gama de servicios adicionales ofrecidos a los Clientes Fiat.
¡Le deseamos una buena lectura y un buen viaje!
En este Manual de Uso y Mantenimiento se describen todas las versiones del Fiat Doblò,
por lo que sólo debe tener en cuenta la información correspondiente al equipamiento,
motorización y versión que usted ha comprado.

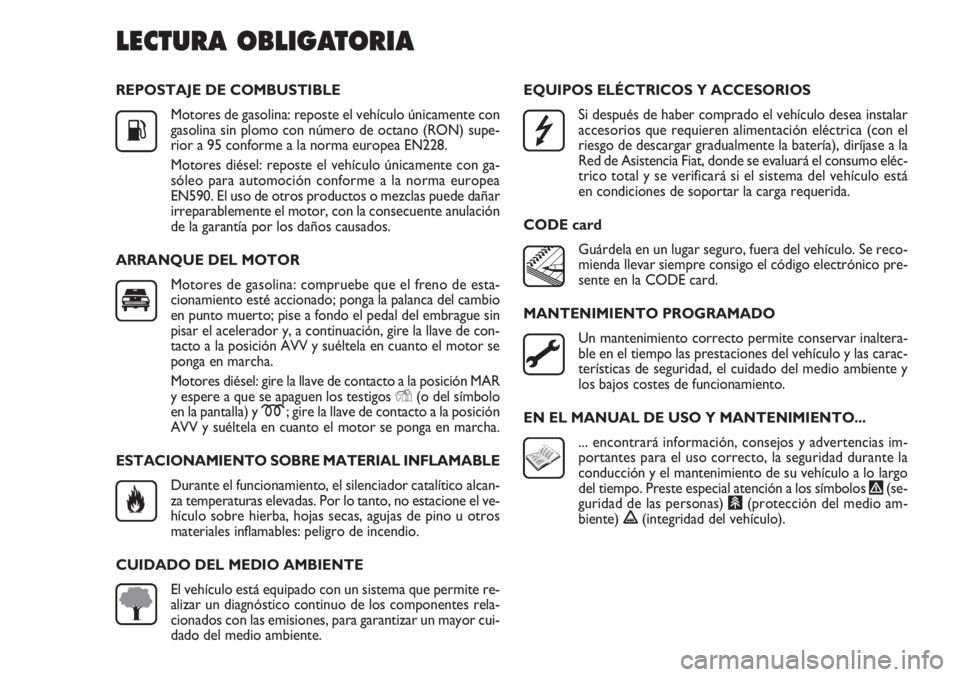

REPOSTAJE DE COMBUSTIBLE
Motores de gasolina: reposte el vehículo únicamente con
gasolina sin plomo con número de octano (RON) supe-
rior a 95 conforme a la norma europea EN228.
Motores diésel: reposte el vehículo únicamente con ga-
sóleo para automoción conforme a la norma europea
EN590. El uso de otros productos o mezclas puede dañar
irreparablemente el motor, con la consecuente anulación
de la garantía por los daños causados.
ARRANQUE DEL MOTOR
Motores de gasolina: compruebe que el freno de esta-
cionamiento esté accionado; ponga la palanca del cambio
en punto muerto; pise a fondo el pedal del embrague sin
pisar el acelerador y, a continuación, gire la llave de con-
tacto a la posición AVV y suéltela en cuanto el motor se
ponga en marcha.
Motores diésel: gire la llave de contacto a la posición MAR
y espere a que se apaguen los testigos Y(o del símbolo
en la pantalla) y m; gire la llave de contacto a la posición
AVV y suéltela en cuanto el motor se ponga en marcha.
ESTACIONAMIENTO SOBRE MATERIAL INFLAMABLE
Durante el funcionamiento, el silenciador catalítico alcan-
za temperaturas elevadas. Por lo tanto, no estacione el ve-
hículo sobre hierba, hojas secas, agujas de pino u otros
materiales inflamables: peligro de incendio.
CUIDADO DEL MEDIO AMBIENTE
El vehículo está equipado con un sistema que permite re-
alizar un diagnóstico continuo de los componentes rela-
cionados con las emisiones, para garantizar un mayor cui-
dado del medio ambiente.
K
EQUIPOS ELÉCTRICOS Y ACCESORIOS
Si después de haber comprado el vehículo desea instalar
accesorios que requieren alimentación eléctrica (con el
riesgo de descargar gradualmente la batería), diríjase a la
Red de Asistencia Fiat, donde se evaluará el consumo eléc-
trico total y se verificará si el sistema del vehículo está
en condiciones de soportar la carga requerida.
CODE card
Guárdela en un lugar seguro, fuera del vehículo. Se reco-
mienda llevar siempre consigo el código electrónico pre-
sente en la CODE card.
MANTENIMIENTO PROGRAMADO
Un mantenimiento correcto permite conservar inaltera-
ble en el tiempo las prestaciones del vehículo y las carac-
terísticas de seguridad, el cuidado del medio ambiente y
los bajos costes de funcionamiento.
EN EL MANUAL DE USO Y MANTENIMIENTO...
... encontrará información, consejos y advertencias im-
portantes para el uso correcto, la seguridad durante la
conducción y el mantenimiento de su vehículo a lo largo
del tiempo. Preste especial atención a los símbolos
"(se-
guridad de las personas)
#(protección del medio am-
biente) !(integridad del vehículo).
LECTURA OBLIGATORIA



3
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE

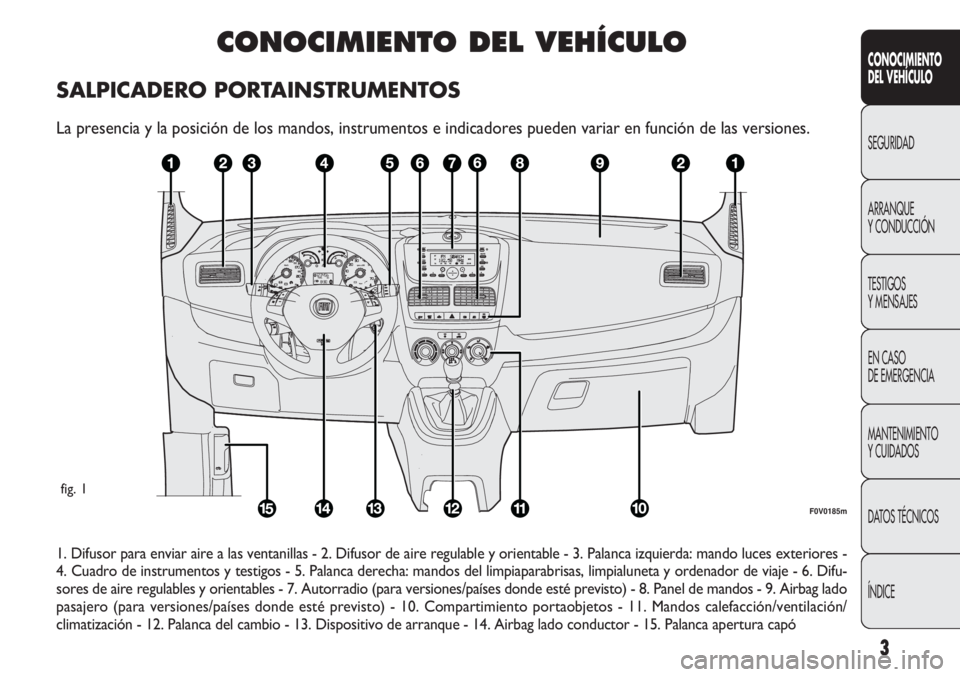

CONOCIMIENTO DEL VEHÍCULO
SALPICADERO PORTAINSTRUMENTOS
La presencia y la posición de los mandos, instrumentos e indicadores pueden variar en función de las versiones.
1. Difusor para enviar aire a las ventanillas - 2. Difusor de aire regulable y orientable - 3. Palanca izquierda: mando luces exteriores -
4. Cuadro de instrumentos y testigos - 5. Palanca derecha: mandos del limpiaparabrisas, limpialuneta y ordenador de viaje - 6. Difu-
sores de aire regulables y orientables - 7. Autorradio (para versiones/países donde esté previsto) - 8. Panel de mandos - 9. Airbag lado
pasajero (para versiones/países donde esté previsto) - 10. Compartimiento portaobjetos - 11. Mandos calefacción/ventilación/
climatización - 12. Palanca del cambio - 13. Dispositivo de arranque - 14. Airbag lado conductor - 15. Palanca apertura capó
F0V0185m
fig. 1

4
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
EL SISTEMA FIAT CODE
Es un sistema electrónico de bloqueo del motor que per-
mite aumentar la protección contra intentos de robo del
vehículo.
Se activa automáticamente al extraer la llave del disposi-
tivo de arranque.
Cada llave cuenta con un dispositivo electrónico cuya fun-
ción es modular la señal emitida, en fase de arranque, a
través de una antena incorporada en el dispositivo de
arranque. La señal constituye la orden , siempre distinta
para cada arranque, con la cual la centralita reconoce la
llave y permite la puesta en funcionamiento.
FUNCIONAMIENTO
Cada vez que se pone en marcha el motor, al girar la lla-
ve a la posición MAR, la centralita del sistema Fiat CODE
envía a la centralita de control motor un código de reco-
nocimiento para desbloquear algunas funciones.
El código de reconocimiento se envía sólo si la centralita
del sistema Fiat CODE ha reconocido, a su vez, el código
transmitido por la llave.
Al girar la llave a STOP, el sistema Fiat CODE desactiva
las funciones de la centralita de control motor.
Si, durante la puesta en marcha del motor, el código no ha
sido correctamente reconocido, en el cuadro de instru-
mentos se enciende el testigo
Y.
En ese caso, gire la llave a la posición STOP y, a conti-
nuación, a MAR; si el bloqueo persiste, inténtelo con las
otras llaves disponibles. Si aún así no logra poner en mar-
cha el motor, diríjase a la Red de Asistencia Fiat.
SIMBOLOGÍA
En algunos componentes del vehículo, o en sus proximi-
dades, encontrará tarjetas de colores cuya simbología ad-
vierte sobre las precauciones importantes que el usuario
debe tener en cuenta con respecto al componente en
cuestión.
Debajo del capó se encuentra una tarjeta con la simbología.

5
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE

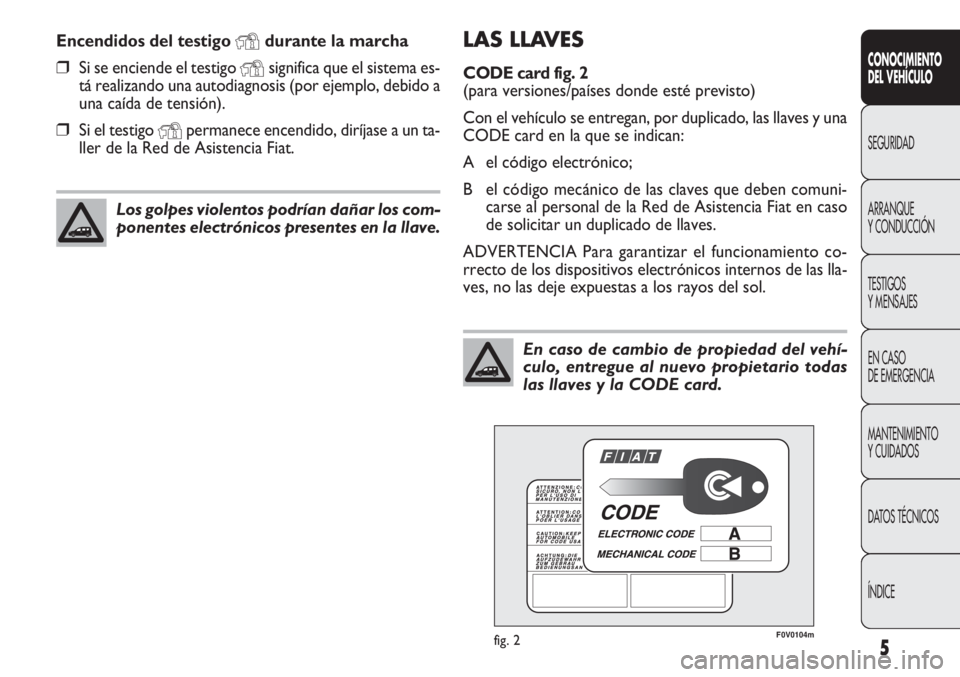

LAS LLAVES
CODE card fig. 2
(para versiones/países donde esté previsto)
Con el vehículo se entregan, por duplicado, las llaves y una
CODE card en la que se indican:
A el código electrónico;
B el código mecánico de las claves que deben comuni-
carse al personal de la Red de Asistencia Fiat en caso
de solicitar un duplicado de llaves.
ADVERTENCIA Para garantizar el funcionamiento co-
rrecto de los dispositivos electrónicos internos de las lla-
ves, no las deje expuestas a los rayos del sol. Encendidos del testigo
Ydurante la marcha
❒Si se enciende el testigo Ysignifica que el sistema es-
tá realizando una autodiagnosis (por ejemplo, debido a
una caída de tensión).
❒Si el testigo Ypermanece encendido, diríjase a un ta-
ller de la Red de Asistencia Fiat.
Los golpes violentos podrían dañar los com-
ponentes electrónicos presentes en la llave.
F0V0104mfig. 2
En caso de cambio de propiedad del vehí-
culo, entregue al nuevo propietario todas
las llaves y la CODE card.

F0V0003mfig. 3F0V0004mfig. 4
Para volver a introducirla en la empuñadura, proceda de
la siguiente manera:
❒mantenga pulsado el botón B y mueva la pieza metá-
lica A;
❒suelte el botón B y gire la pieza metálica A hasta que
oiga el tope de bloqueo que garantiza que se ha cerrado

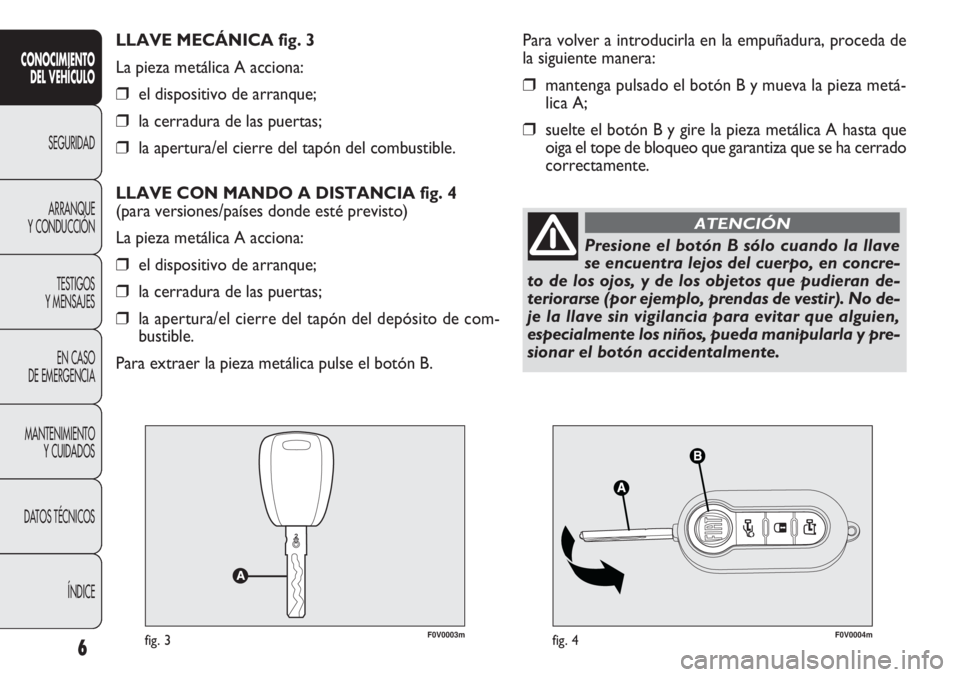

correctamente. LLAVE MECÁNICA fig. 3
La pieza metálica A acciona:
❒el dispositivo de arranque;
❒la cerradura de las puertas;
❒la apertura/el cierre del tapón del combustible.
LLAVE CON MANDO A DISTANCIA fig. 4
(para versiones/países donde esté previsto)
La pieza metálica A acciona:
❒el dispositivo de arranque;
❒la cerradura de las puertas;
❒la apertura/el cierre del tapón del depósito de com-
bustible.
Para extraer la pieza metálica pulse el botón B.
6
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
Presione el botón B sólo cuando la llave
se encuentra lejos del cuerpo, en concre-
to de los ojos, y de los objetos que pudieran de-
teriorarse (por ejemplo, prendas de vestir). No de-
je la llave sin vigilancia para evitar que alguien,
especialmente los niños, pueda manipularla y pre-
sionar el botón accidentalmente.
ATENCIÓN

7
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
F0V0022mfig. 5F0V0005mfig. 6

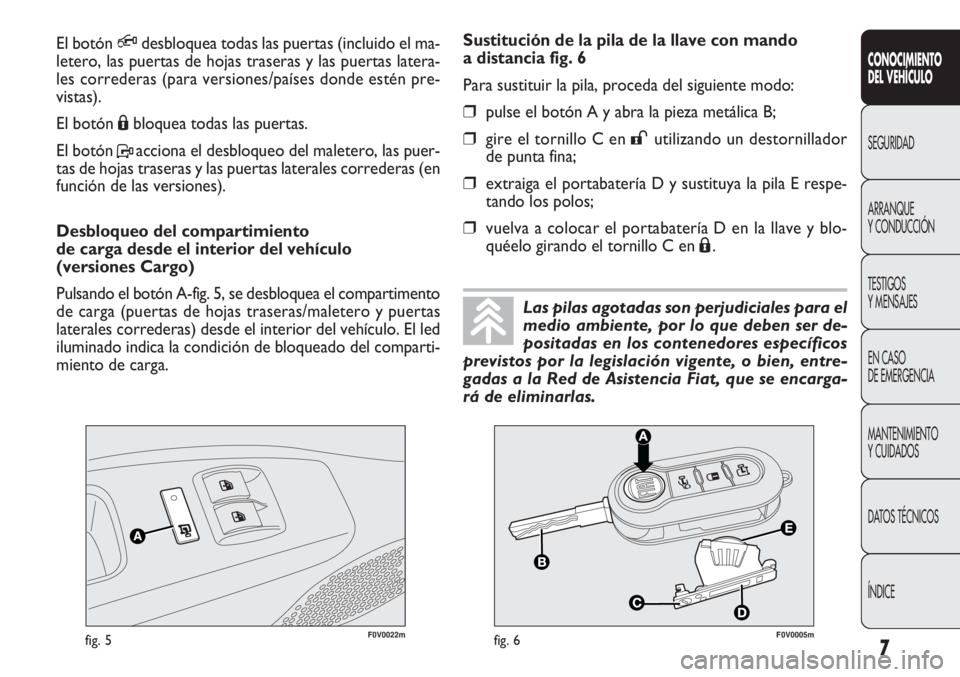

Sustitución de la pila de la llave con mando
a distancia fig. 6
Para sustituir la pila, proceda del siguiente modo:
❒pulse el botón A y abra la pieza metálica B;
❒gire el tornillo C en :utilizando un destornillador
de punta fina;
❒extraiga el portabatería D y sustituya la pila E respe-
tando los polos;
❒vuelva a colocar el portabatería D en la llave y blo-
quéelo girando el tornillo C en
Á. El botón
Qdesbloquea todas las puertas (incluido el ma-
letero, las puertas de hojas traseras y las puertas latera-
les correderas (para versiones/países donde estén pre-
vistas).
El botón Ábloquea todas las puertas.
El botón Pacciona el desbloqueo del maletero, las puer-
tas de hojas traseras y las puertas laterales correderas (en
función de las versiones).
Desbloqueo del compartimiento
de carga desde el interior del vehículo
(versiones Cargo)
Pulsando el botón A-fig. 5, se desbloquea el compartimento
de carga (puertas de hojas traseras/maletero y puertas
laterales correderas) desde el interior del vehículo. El led
iluminado indica la condición de bloqueado del comparti-
miento de carga.
Las pilas agotadas son perjudiciales para el
medio ambiente, por lo que deben ser de-
positadas en los contenedores específicos
previstos por la legislación vigente, o bien, entre-
gadas a la Red de Asistencia Fiat, que se encarga-
rá de eliminarlas.

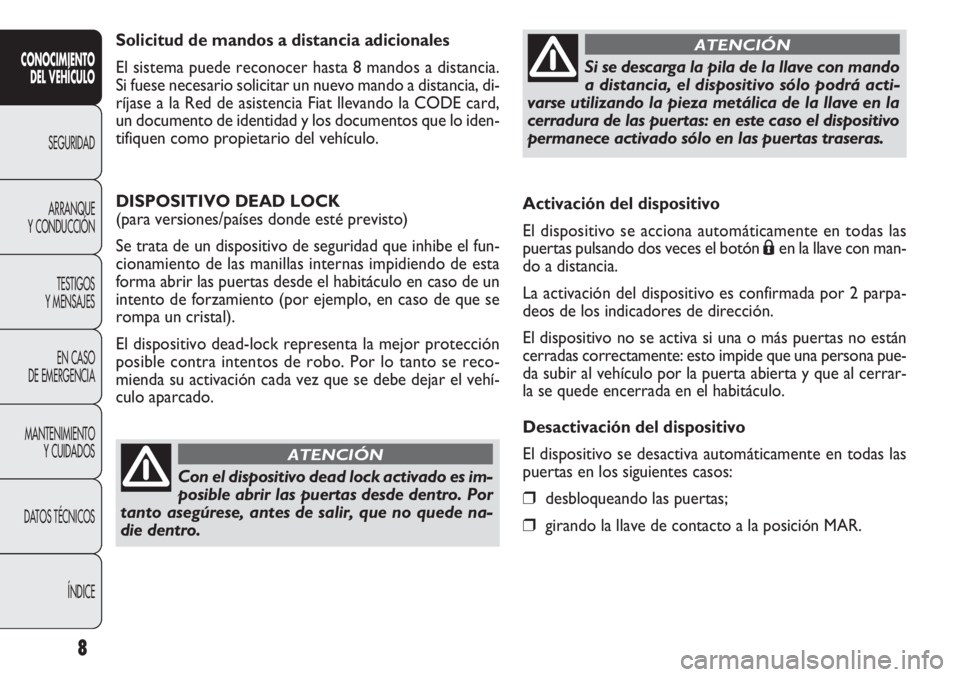

Activación del dispositivo
El dispositivo se acciona automáticamente en todas las
puertas pulsando dos veces el botón
Áen la llave con man-
do a distancia.
La activación del dispositivo es confirmada por 2 parpa-
deos de los indicadores de dirección.
El dispositivo no se activa si una o más puertas no están
cerradas correctamente: esto impide que una persona pue-
da subir al vehículo por la puerta abierta y que al cerrar-
la se quede encerrada en el habitáculo.
Desactivación del dispositivo
El dispositivo se desactiva automáticamente en todas las
puertas en los siguientes casos:
❒desbloqueando las puertas;
❒girando la llave de contacto a la posición MAR. Solicitud de mandos a distancia adicionales
El sistema puede reconocer hasta 8 mandos a distancia.
Si fuese necesario solicitar un nuevo mando a distancia, di-
ríjase a la Red de asistencia Fiat llevando la CODE card,
un documento de identidad y los documentos que lo iden-
tifiquen como propietario del vehículo.
DISPOSITIVO DEAD LOCK
(para versiones/países donde esté previsto)
Se trata de un dispositivo de seguridad que inhibe el fun-
cionamiento de las manillas internas impidiendo de esta
forma abrir las puertas desde el habitáculo en caso de un
intento de forzamiento (por ejemplo, en caso de que se
rompa un cristal).
El dispositivo dead-lock representa la mejor protección
posible contra intentos de robo. Por lo tanto se reco-
mienda su activación cada vez que se debe dejar el vehí-
culo aparcado.
8
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
Con el dispositivo dead lock activado es im-
posible abrir las puertas desde dentro. Por
tanto asegúrese, antes de salir, que no quede na-
die dentro.
ATENCIÓN
Si se descarga la pila de la llave con mando
a distancia, el dispositivo sólo podrá acti-
varse utilizando la pieza metálica de la llave en la
cerradura de las puertas: en este caso el dispositivo
permanece activado sólo en las puertas traseras.
ATENCIÓN

9

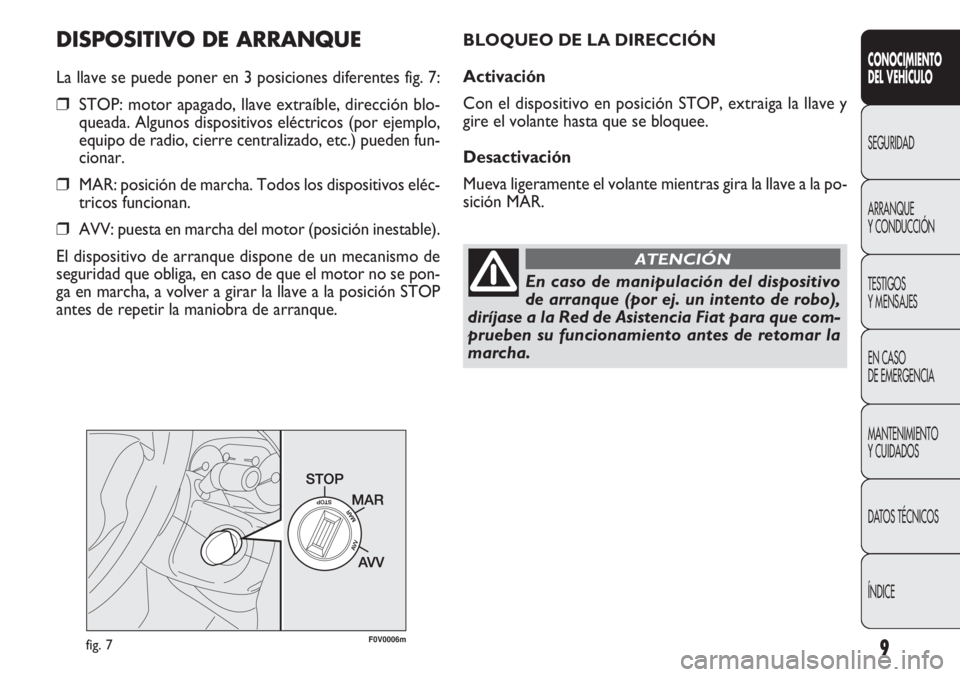

DISPOSITIVO DE ARRANQUE
La llave se puede poner en 3 posiciones diferentes fig. 7:
❒STOP: motor apagado, llave extraíble, dirección blo-
queada. Algunos dispositivos eléctricos (por ejemplo,
equipo de radio, cierre centralizado, etc.) pueden fun-
cionar.
❒MAR: posición de marcha. Todos los dispositivos eléc-
tricos funcionan.
❒AVV: puesta en marcha del motor (posición inestable).
El dispositivo de arranque dispone de un mecanismo de
seguridad que obliga, en caso de que el motor no se pon-
ga en marcha, a volver a girar la llave a la posición STOP
antes de repetir la maniobra de arranque.
F0V0006mfig. 7
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
BLOQUEO DE LA DIRECCIÓN
Activación
Con el dispositivo en posición STOP, extraiga la llave y
gire el volante hasta que se bloquee.
Desactivación
Mueva ligeramente el volante mientras gira la llave a la po-
sición MAR.
En caso de manipulación del dispositivo
de arranque (por ej. un intento de robo),
diríjase a la Red de Asistencia Fiat para que com-
prueben su funcionamiento antes de retomar la
marcha.
ATENCIÓN
