SPECCHI RETROVISORI

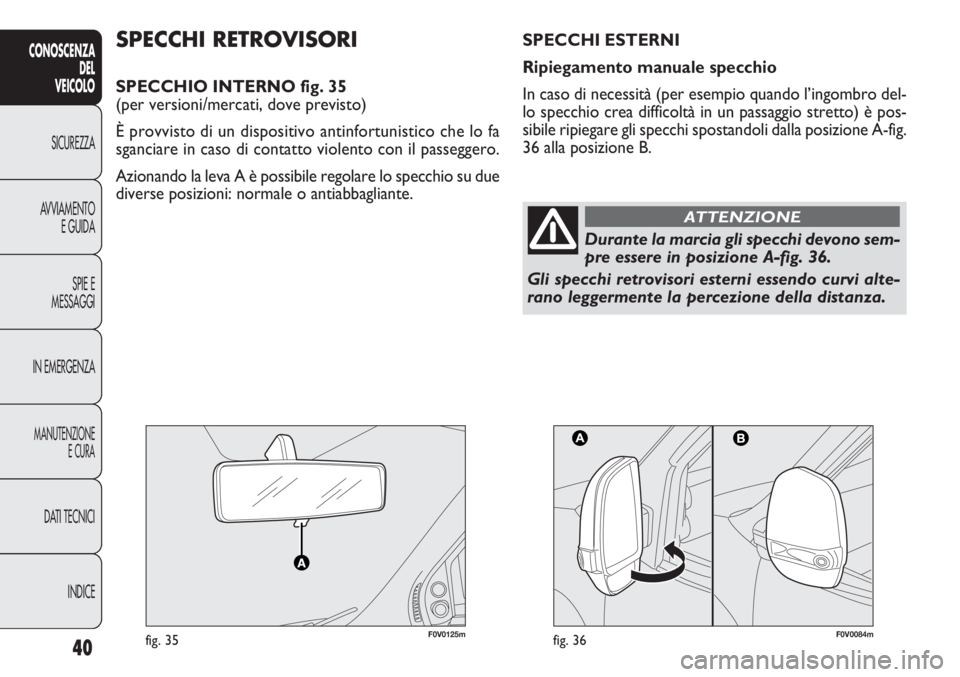

SPECCHIO INTERNO fig. 35
(per versioni/mercati, dove previsto)
È provvisto di un dispositivo antinfortunistico che lo fa
sganciare in caso di contatto violento con il passeggero.
Azionando la leva A è possibile regolare lo specchio su due
diverse posizioni: normale o antiabbagliante.
Durante la marcia gli specchi devono sem-
pre essere in posizione A-fig. 36.
Gli specchi retrovisori esterni essendo curvi alte-
rano leggermente la percezione della distanza.
ATTENZIONE
SPECCHI ESTERNI
Ripiegamento manuale specchio
In caso di necessità (per esempio quando l’ingombro del-
lo specchio crea difficoltà in un passaggio stretto) è pos-
sibile ripiegare gli specchi spostandoli dalla posizione A-fig.
36 alla posizione B.

41
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
Regolazione manuale
Dall’interno del veicolo agire sul dispositivo A-fig. 37.
Regolazione elettrica
(per versioni/mercati, dove previsti)
La regolazione degli specchi esterni è consentita solo con
chiave di avviamento in posizione MAR.
Procedere come segue:
❒selezionare mediante il deviatore A-fig. 38 lo specchio
desiderato (destro o sinistro);
❒spostando il deviatore A in posizione B, ed agendo su
di esso, si effettua l‘orientamento dello specchio re-
trovisore esterno sinistro;
❒spostando il deviatore A in posizione D, ed agendo su
di esso, si effettua l‘orientamento dello specchio re-
trovisore esterno destro.
Terminata la regolazione, riposizionare il deviatore A nel-
la posizione intermedia di blocco C.
F0V0120mfig. 37F0V0015mfig. 38

42
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
fig. 39F0V0016m

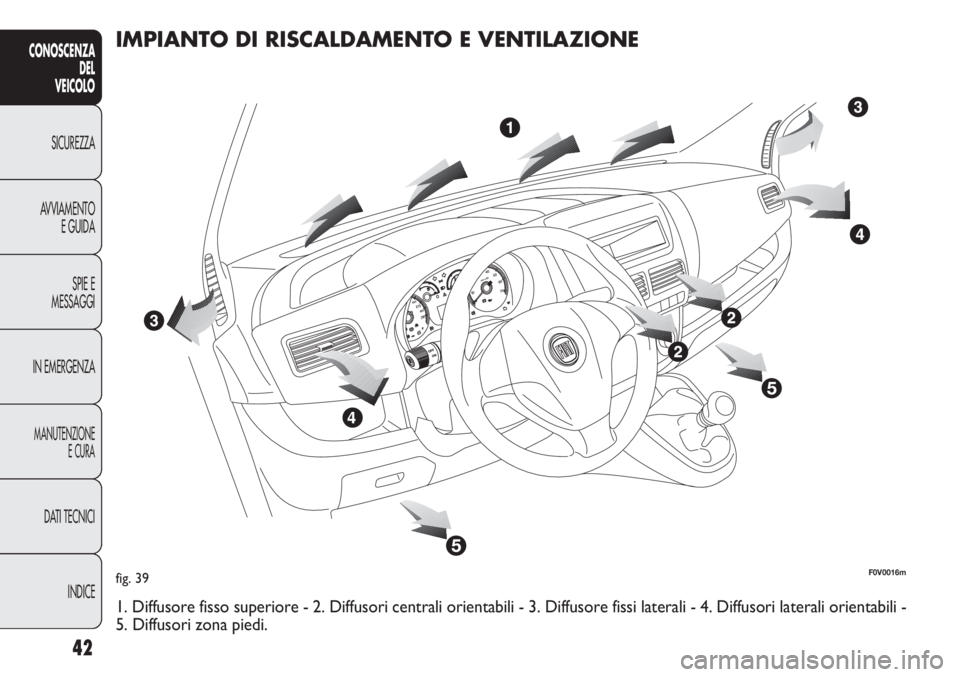

IMPIANTO DI RISCALDAMENTO E VENTILAZIONE
1. Diffusore fisso superiore - 2. Diffusori centrali orientabili - 3. Diffusore fissi laterali - 4. Diffusori laterali orientabili -
5. Diffusori zona piedi.

43
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0V0017mfig. 40 - bocchetta apertaF0V0018mfig. 41 - bocchetta chiusa
DIFFUSORI CENTRALI E LATERALI
ORIENTABILI fig. 40-41
Agire sulla linguetta A per orientare i diffusori nella dire-
zione desiderata. Per chiudere le bocchette far scorrere la linguetta A late-
ralmente dalla posizione 1-fig. 40 alla posizione 2-fig. 41.

44
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
RISCALDAMENTO E VENTILAZIONE

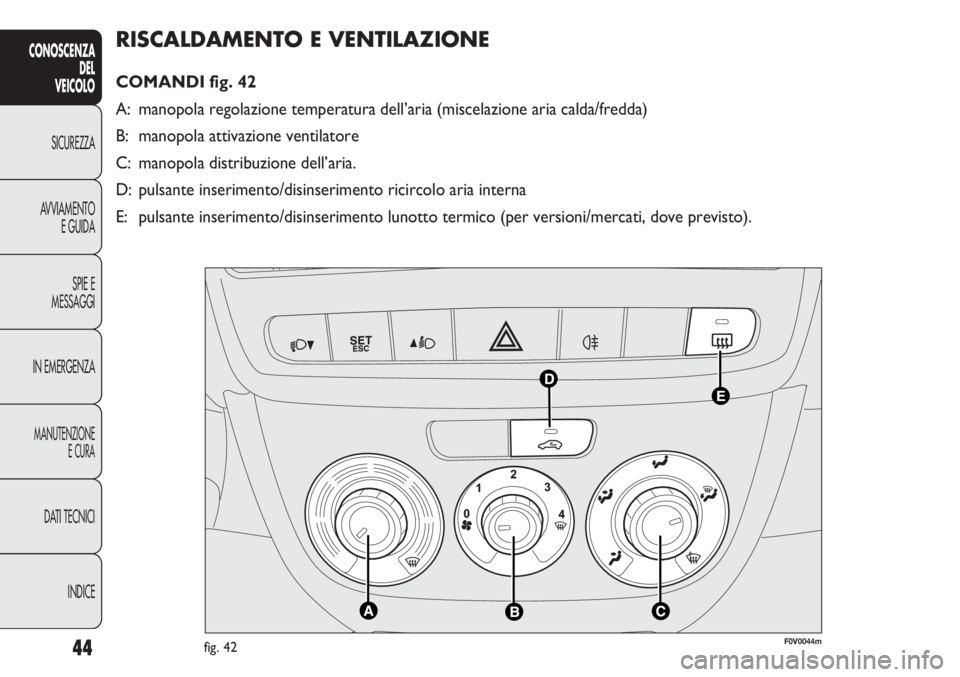

COMANDI fig. 42
A: manopola regolazione temperatura dell’aria (miscelazione aria calda/fredda)
B: manopola attivazione ventilatore
C: manopola distribuzione dell’aria.
D: pulsante inserimento/disinserimento ricircolo aria interna
E: pulsante inserimento/disinserimento lunotto termico (per versioni/mercati, dove previsto).
F0V0044mfig. 42

45
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
RISCALDAMENTO RAPIDO
Procedere come segue:
❒chiudere tutti i diffusori sulla plancia portastrumenti;
❒ruotare la manopola A su -;
❒ruotare la manopola B su 4 -;
❒ruotare la manopola C su ©.
DISAPPANNAMENTO/
SBRINAMENTO RAPIDO PARABREZZA E
CRISTALLI LATERALI ANTERIORI
(funzione MAX-DEF)
Procedere come segue:
❒ruotare la manopola A su -;
❒ruotare la manopola B su 4 -;
❒ruotare la manopola C su -;
❒disinserire il ricircolo aria interna (led su pulsante D
spento).
A disappannamento/sbrinamento avvenuto agire sui co-
mandi di normale utilizzo per ripristinare le condizioni di
comfort desiderate. COMFORT CLIMATICO
La manopola C consente all’aria immessa all’interno del
veicolo di raggiungere tutte le zone dell’abitacolo secon-
do 5 livelli distributivi:
¶erogazione aria dai diffusori centrali e bocchette late-
rali;
ßconsente di riscaldare i piedi e mantenere il viso fresco
(funzione “bilevel”)
©consente un più rapido riscaldamento dell’abitacolo;
®per riscaldare l’abitacolo e contemporaneamente di-
sappannare il parabrezza;
-consente il disappannamento e lo sbrinamento del pa-
rabrezza e dei cristalli laterali anteriori.
RISCALDAMENTO
Procedere come segue:
❒ruotare completamente a destra (indice su -) la ma-
nopola A;
❒ruotare la manopola B sulla velocità desiderata;
❒portare la manopola C su:
®per riscaldare i piedi e contemporaneamente di-
sappannare il parabrezza;
ßper inviare aria ai piedi ed immettere aria più fresca
dai diffusori centrali e bocchette sulla plancia;
©per riscaldamento rapido.

46
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

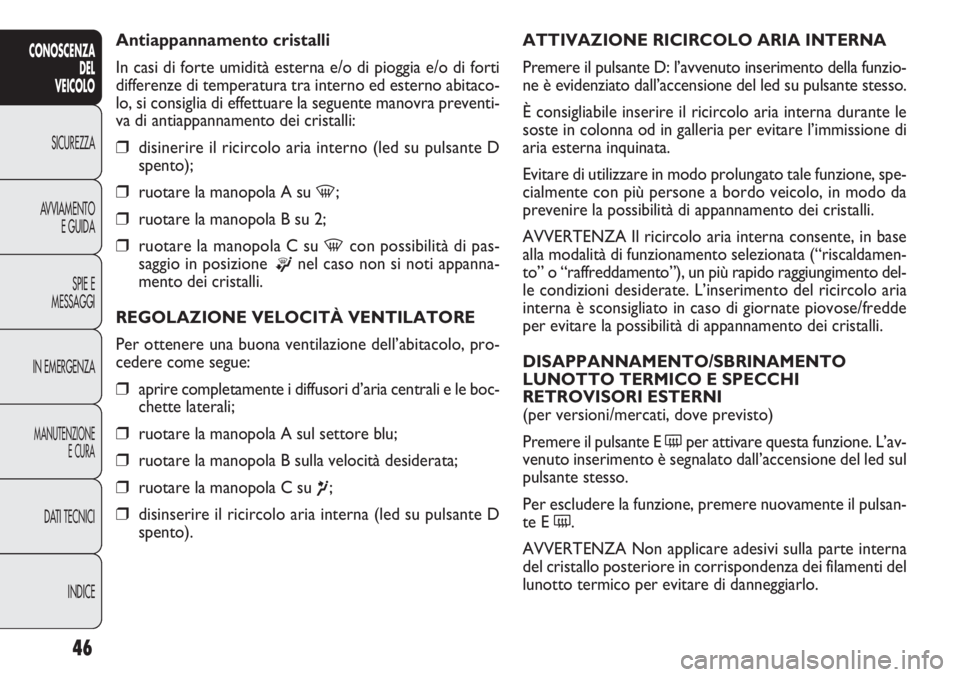

ATTIVAZIONE RICIRCOLO ARIA INTERNA
Premere il pulsante D: l’avvenuto inserimento della funzio-
ne è evidenziato dall’accensione del led su pulsante stesso.
È consigliabile inserire il ricircolo aria interna durante le
soste in colonna od in galleria per evitare l’immissione di
aria esterna inquinata.
Evitare di utilizzare in modo prolungato tale funzione, spe-
cialmente con più persone a bordo veicolo, in modo da
prevenire la possibilità di appannamento dei cristalli.
AVVERTENZA Il ricircolo aria interna consente, in base
alla modalità di funzionamento selezionata (“riscaldamen-
to” o “raffreddamento”), un più rapido raggiungimento del-
le condizioni desiderate. L’inserimento del ricircolo aria
interna è sconsigliato in caso di giornate piovose/fredde
per evitare la possibilità di appannamento dei cristalli.
DISAPPANNAMENTO/SBRINAMENTO
LUNOTTO TERMICO E SPECCHI
RETROVISORI ESTERNI
(per versioni/mercati, dove previsto)
Premere il pulsante E
(per attivare questa funzione. L’av-
venuto inserimento è segnalato dall’accensione del led sul
pulsante stesso.
Per escludere la funzione, premere nuovamente il pulsan-
te E
(.
AVVERTENZA Non applicare adesivi sulla parte interna
del cristallo posteriore in corrispondenza dei filamenti del
lunotto termico per evitare di danneggiarlo. Antiappannamento cristalli
In casi di forte umidità esterna e/o di pioggia e/o di forti
differenze di temperatura tra interno ed esterno abitaco-
lo, si consiglia di effettuare la seguente manovra preventi-
va di antiappannamento dei cristalli:
❒disinerire il ricircolo aria interno (led su pulsante D
spento);
❒ruotare la manopola A su -;
❒ruotare la manopola B su 2;
❒ruotare la manopola C su -con possibilità di pas-
saggio in posizione
®nel caso non si noti appanna-
mento dei cristalli.
REGOLAZIONE VELOCITÀ VENTILATORE
Per ottenere una buona ventilazione dell’abitacolo, pro-
cedere come segue:
❒aprire completamente i diffusori d’aria centrali e le boc-
chette laterali;
❒ruotare la manopola A sul settore blu;
❒ruotare la manopola B sulla velocità desiderata;
❒ruotare la manopola C su ¶;
❒disinserire il ricircolo aria interna (led su pulsante D
spento).

47
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
CLIMATIZZATORE MANUALE (per versioni/mercati, dove previsto)

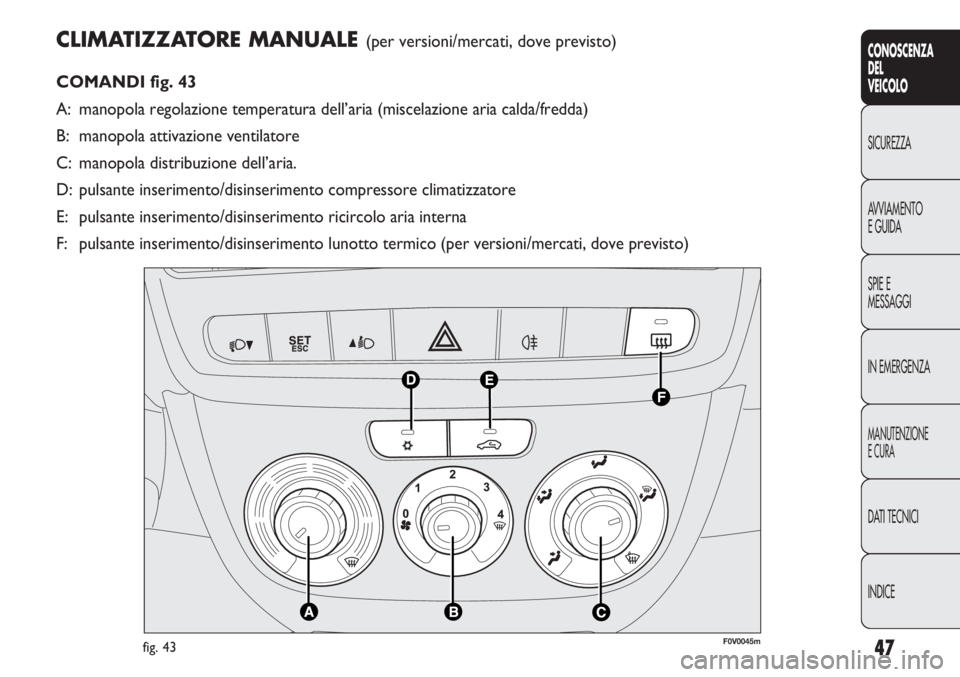

COMANDI fig. 43
A: manopola regolazione temperatura dell’aria (miscelazione aria calda/fredda)
B: manopola attivazione ventilatore
C: manopola distribuzione dell’aria.
D: pulsante inserimento/disinserimento compressore climatizzatore
E: pulsante inserimento/disinserimento ricircolo aria interna
F: pulsante inserimento/disinserimento lunotto termico (per versioni/mercati, dove previsto)
F0V0045mfig. 43

48
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

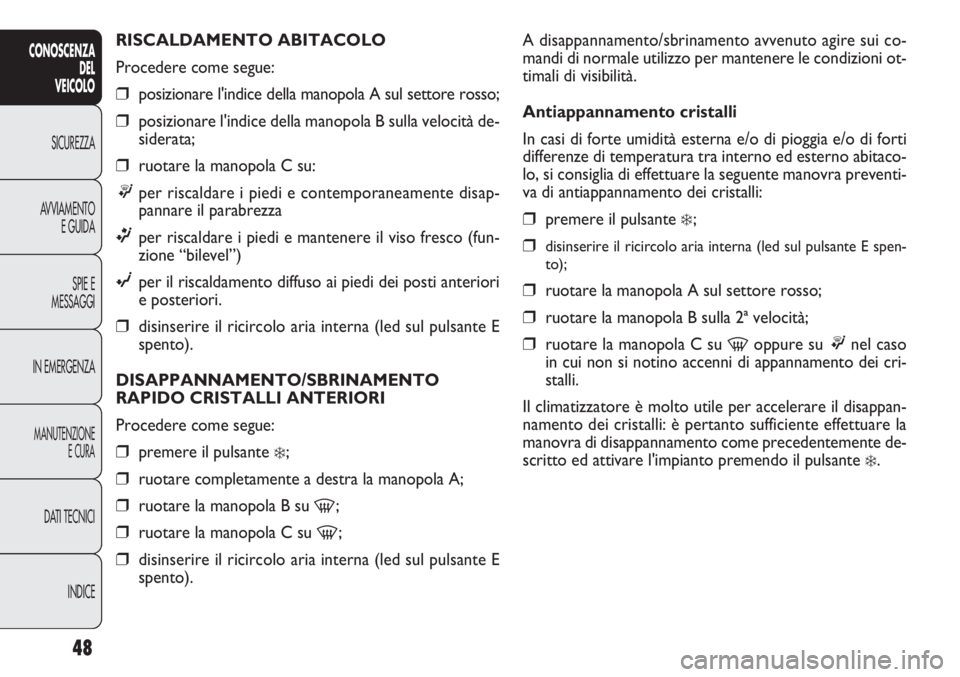

A disappannamento/sbrinamento avvenuto agire sui co-
mandi di normale utilizzo per mantenere le condizioni ot-
timali di visibilità.
Antiappannamento cristalli
In casi di forte umidità esterna e/o di pioggia e/o di forti
differenze di temperatura tra interno ed esterno abitaco-
lo, si consiglia di effettuare la seguente manovra preventi-
va di antiappannamento dei cristalli:
❒premere il pulsante ❄;
❒disinserire il ricircolo aria interna (led sul pulsante E spen-
to);
❒ruotare la manopola A sul settore rosso;
❒ruotare la manopola B sulla 2ª velocità;
❒ruotare la manopola C su -oppure su ®nel caso
in cui non si notino accenni di appannamento dei cri-
stalli.
Il climatizzatore è molto utile per accelerare il disappan-
namento dei cristalli: è pertanto sufficiente effettuare la
manovra di disappannamento come precedentemente de-
scritto ed attivare l'impianto premendo il pulsante
❄. RISCALDAMENTO ABITACOLO
Procedere come segue:
❒posizionare l'indice della manopola A sul settore rosso;
❒posizionare l'indice della manopola B sulla velocità de-
siderata;
❒ruotare la manopola C su:
®per riscaldare i piedi e contemporaneamente disap-
pannare il parabrezza
ßper riscaldare i piedi e mantenere il viso fresco (fun-
zione “bilevel”)
©per il riscaldamento diffuso ai piedi dei posti anteriori
e posteriori.
❒disinserire il ricircolo aria interna (led sul pulsante E
spento).
DISAPPANNAMENTO/SBRINAMENTO
RAPIDO CRISTALLI ANTERIORI
Procedere come segue:
❒premere il pulsante ❄;
❒ruotare completamente a destra la manopola A;
❒ruotare la manopola B su -;
❒ruotare la manopola C su -;
❒disinserire il ricircolo aria interna (led sul pulsante E
spento).

49
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ATTIVAZIONE RICIRCOLO ARIA INTERNA
Premere il pulsante E: l’avvenuto inserimento della funzio-
ne è evidenziato dall'accensione del led sul pulsante stesso.
È consigliabile inserire il ricircolo aria interna durante le
soste in colonna od in galleria per evitare l'immissione di
aria esterna inquinata. Evitare tuttavia di utilizzare in mo-
do prolungato tale funzione, specialmente con più perso-
ne a bordo veicolo, in modo da prevenire la possibilità di
appannamento dei cristalli.
AVVERTENZA Il ricircolo aria interna consente, in base
alla modalità di funzionamento selezionata (“riscaldamen-
to” o “raffreddamento”), un più rapido raggiungimento del-
le condizioni desiderate. L'inserimento del ricircolo aria
interna è sconsigliato in caso di giornate piovose/fredde
per evitare la possibilità di appannamento dei cristalli, so-
prattutto nel caso in cui non sia stato inserito il climatiz-
zatore.
CLIMATIZZAZIONE (raffreddamento)
Procedere come segue:
❒posizionare l'indice della manopola A sul settore blu;
❒posizionare l'indice della manopola B sulla velocità de-
siderata;
❒posizionare l'indice della manopola C su ¶;
❒premere i pulsanti ❄e E (led sui pulsanti accesi). DISAPPANNAMENTO/SBRINAMENTO
LUNOTTO TERMICO E SPECCHI
RETROVISORI ESTERNI
(per versioni/mercati, dove previsto)
Premere il pulsante F (per attivare questa funzione: l’av-
venuto inserimento della funzione è evidenziato dall'ac-
censione del led sul pulsante F (.
La funzione è temporizzata e viene disattivata automati-
camente dopo 20 minuti. Per escludere anticipatamente la
funzione, premere nuovamente il pulsante F (.
AVVERTENZA Non applicare adesivi sulla parte interna
del cristallo posteriore in corrispondenza dei filamenti del
lunotto termico per evitare di danneggiarlo.
REGOLAZIONE VELOCITÀ VENTILATORE
Per ottenere una buona ventilazione dell'abitacolo, pro-
cedere come segue:
❒aprire completamente i diffusori d’aria centrali e late-
rali;
❒posizionare l'indice della manopola A sul settore blu;
❒posizionare l'indice della manopola B sulla velocità de-
siderata;
❒posizionare l'indice della manopola C su ¶;
❒disinserire il ricircolo aria interna (led sul pulsante E
spento).
