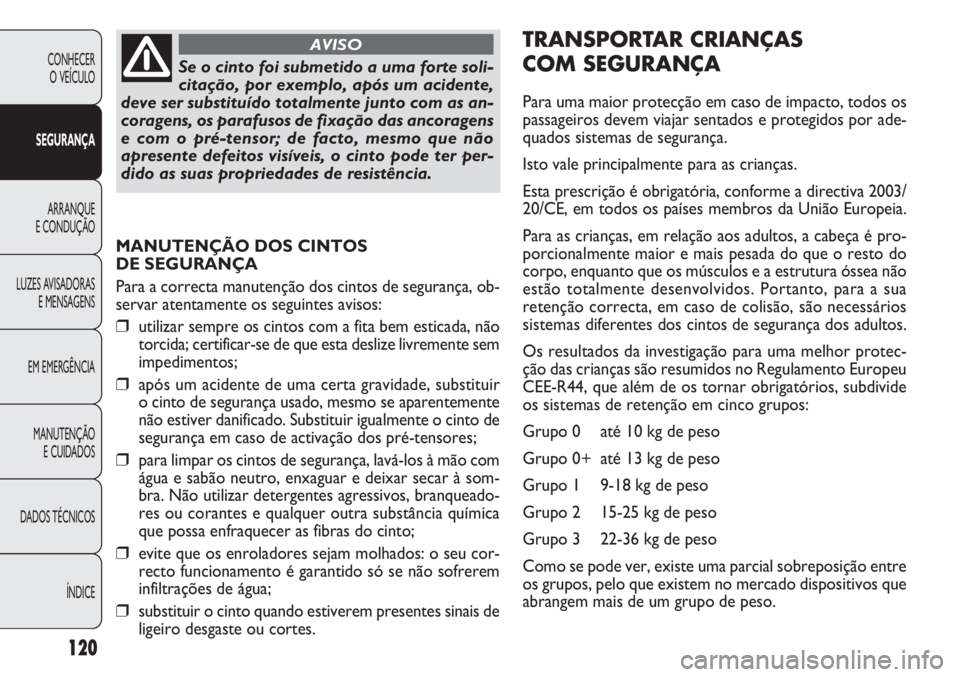

MANUTENÇÃO DOS CINTOS
DE SEGURANÇA
Para a correcta manutenção dos cintos de segurança, ob-
servar atentamente os seguintes avisos:
❒utilizar sempre os cintos com a fita bem esticada, não
torcida; certificar-se de que esta deslize livremente sem
impedimentos;
❒após um acidente de uma certa gravidade, substituir
o cinto de segurança usado, mesmo se aparentemente
não estiver danificado. Substituir igualmente o cinto de
segurança em caso de activação dos pré-tensores;
❒para limpar os cintos de segurança, lavá-los à mão com
água e sabão neutro, enxaguar e deixar secar à som-
bra. Não utilizar detergentes agressivos, branqueado-
res ou corantes e qualquer outra substância química
que possa enfraquecer as fibras do cinto;
❒evite que os enroladores sejam molhados: o seu cor-
recto funcionamento é garantido só se não sofrerem
infiltrações de água;
❒substituir o cinto quando estiverem presentes sinais de
ligeiro desgaste ou cortes.
120
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE
Se o cinto foi submetido a uma forte soli-
citação, por exemplo, após um acidente,
deve ser substituído totalmente junto com as an-
coragens, os parafusos de fixação das ancoragens
e com o pré-tensor; de facto, mesmo que não
apresente defeitos visíveis, o cinto pode ter per-
dido as suas propriedades de resistência.
AVISOTRANSPORTAR CRIANÇAS
COM SEGURANÇA
Para uma maior protecção em caso de impacto, todos os
passageiros devem viajar sentados e protegidos por ade-
quados sistemas de segurança.
Isto vale principalmente para as crianças.
Esta prescrição é obrigatória, conforme a directiva 2003/
20/CE, em todos os países membros da União Europeia.
Para as crianças, em relação aos adultos, a cabeça é pro-
porcionalmente maior e mais pesada do que o resto do
corpo, enquanto que os músculos e a estrutura óssea não
estão totalmente desenvolvidos. Portanto, para a sua
retenção correcta, em caso de colisão, são necessários
sistemas diferentes dos cintos de segurança dos adultos.
Os resultados da investigação para uma melhor protec-
ção das crianças são resumidos no Regulamento Europeu
CEE-R44, que além de os tornar obrigatórios, subdivide
os sistemas de retenção em cinco grupos:
Grupo 0 até 10 kg de peso
Grupo 0+ até 13 kg de peso
Grupo 1 9-18 kg de peso
Grupo 2 15-25 kg de peso
Grupo 3 22-36 kg de peso
Como se pode ver, existe uma parcial sobreposição entre
os grupos, pelo que existem no mercado dispositivos que
abrangem mais de um grupo de peso.

121
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE

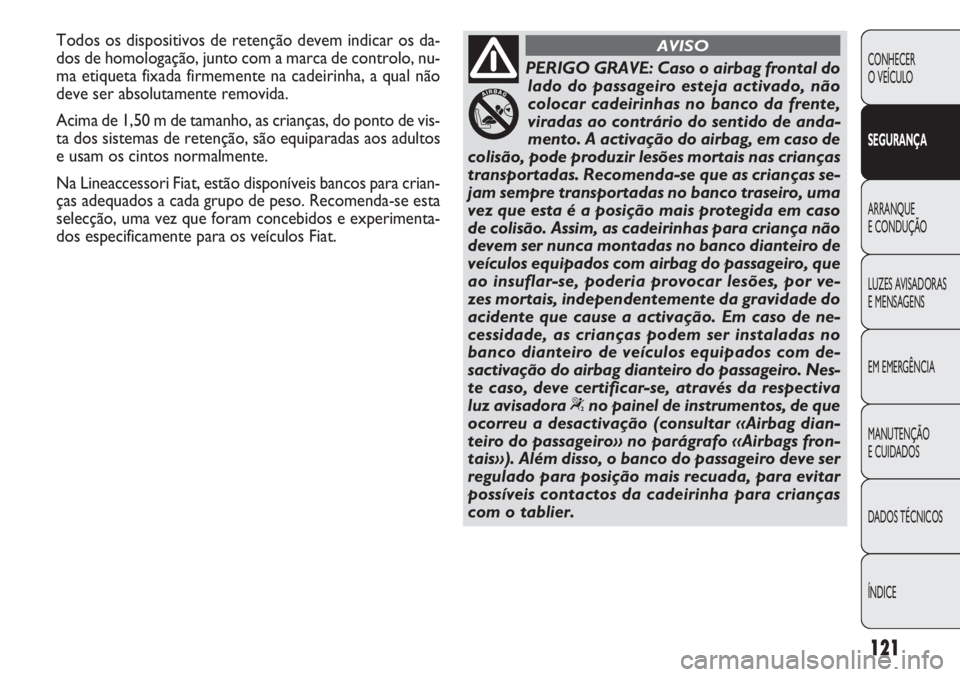

PERIGO GRAVE: Caso o airbag frontal do
lado do passageiro esteja activado, não
colocar cadeirinhas no banco da frente,
viradas ao contrário do sentido de anda-
mento. A activação do airbag, em caso de
colisão, pode produzir lesões mortais nas crianças
transportadas. Recomenda-se que as crianças se-
jam sempre transportadas no banco traseiro, uma
vez que esta é a posição mais protegida em caso
de colisão. Assim, as cadeirinhas para criança não
devem ser nunca montadas no banco dianteiro de
veículos equipados com airbag do passageiro, que
ao insuflar-se, poderia provocar lesões, por ve-
zes mortais, independentemente da gravidade do
acidente que cause a activação. Em caso de ne-
cessidade, as crianças podem ser instaladas no
banco dianteiro de veículos equipados com de-
sactivação do airbag dianteiro do passageiro. Nes-
te caso, deve certificar-se, através da respectiva
luz avisadora “no painel de instrumentos, de que
ocorreu a desactivação (consultar «Airbag dian-
teiro do passageiro» no parágrafo «Airbags fron-
tais»). Além disso, o banco do passageiro deve ser
regulado para posição mais recuada, para evitar
possíveis contactos da cadeirinha para crianças
com o tablier.
AVISOTodos os dispositivos de retenção devem indicar os da-
dos de homologação, junto com a marca de controlo, nu-
ma etiqueta fixada firmemente na cadeirinha, a qual não
deve ser absolutamente removida.
Acima de 1,50 m de tamanho, as crianças, do ponto de vis-
ta dos sistemas de retenção, são equiparadas aos adultos
e usam os cintos normalmente.
Na Lineaccessori Fiat, estão disponíveis bancos para crian-
ças adequados a cada grupo de peso. Recomenda-se esta
selecção, uma vez que foram concebidos e experimenta-
dos especificamente para os veículos Fiat.

F0V0109mfig. 116F0V0196mfig. 117
GRUPO 1
Dos 9 aos 18 kg de peso, as crianças podem ser trans-
portadas viradas para a frente fig. 117.
122
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE

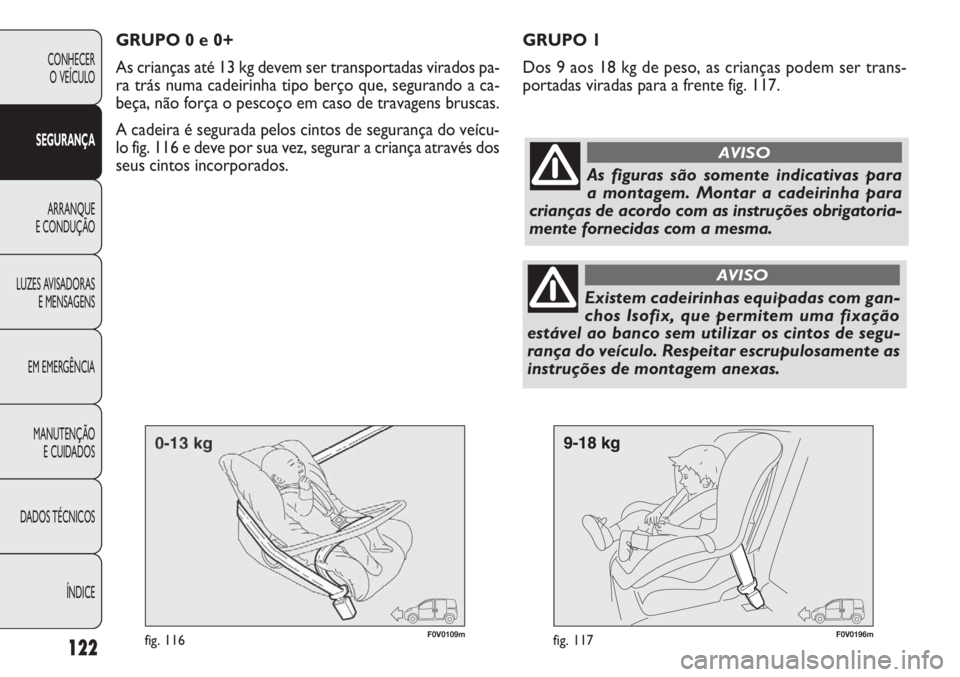

GRUPO 0 e 0+
As crianças até 13 kg devem ser transportadas virados pa-
ra trás numa cadeirinha tipo berço que, segurando a ca-
beça, não força o pescoço em caso de travagens bruscas.
A cadeira é segurada pelos cintos de segurança do veícu-
lo fig. 116 e deve por sua vez, segurar a criança através dos
seus cintos incorporados.
As figuras são somente indicativas para
a montagem. Montar a cadeirinha para
crianças de acordo com as instruções obrigatoria-
mente fornecidas com a mesma.
AVISO
Existem cadeirinhas equipadas com gan-
chos Isofix, que permitem uma fixação
estável ao banco sem utilizar os cintos de segu-
rança do veículo. Respeitar escrupulosamente as
instruções de montagem anexas.
AVISO

F0V0111mfig. 118F0V0112mfig. 119

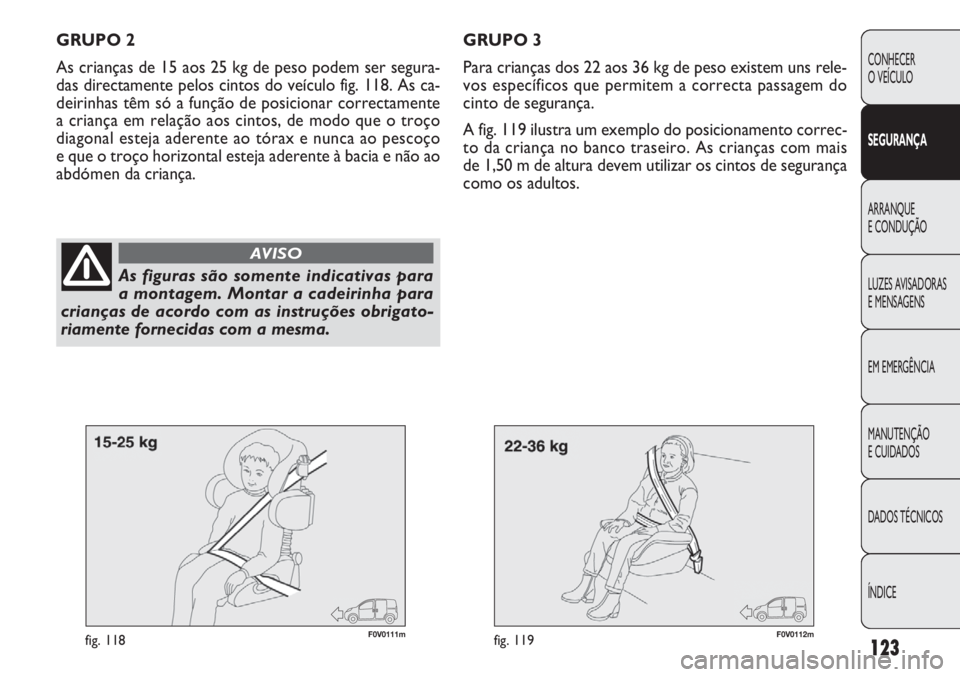

GRUPO 3
Para crianças dos 22 aos 36 kg de peso existem uns rele-
vos específicos que permitem a correcta passagem do
cinto de segurança.
A fig. 119 ilustra um exemplo do posicionamento correc-
to da criança no banco traseiro. As crianças com mais
de 1,50 m de altura devem utilizar os cintos de segurança
como os adultos. GRUPO 2
As crianças de 15 aos 25 kg de peso podem ser segura-
das directamente pelos cintos do veículo fig. 118. As ca-
deirinhas têm só a função de posicionar correctamente
a criança em relação aos cintos, de modo que o troço
diagonal esteja aderente ao tórax e nunca ao pescoço
e que o troço horizontal esteja aderente à bacia e não ao
abdómen da criança.
123
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE
As figuras são somente indicativas para
a montagem. Montar a cadeirinha para
crianças de acordo com as instruções obrigato-
riamente fornecidas com a mesma.
AVISO

124
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE

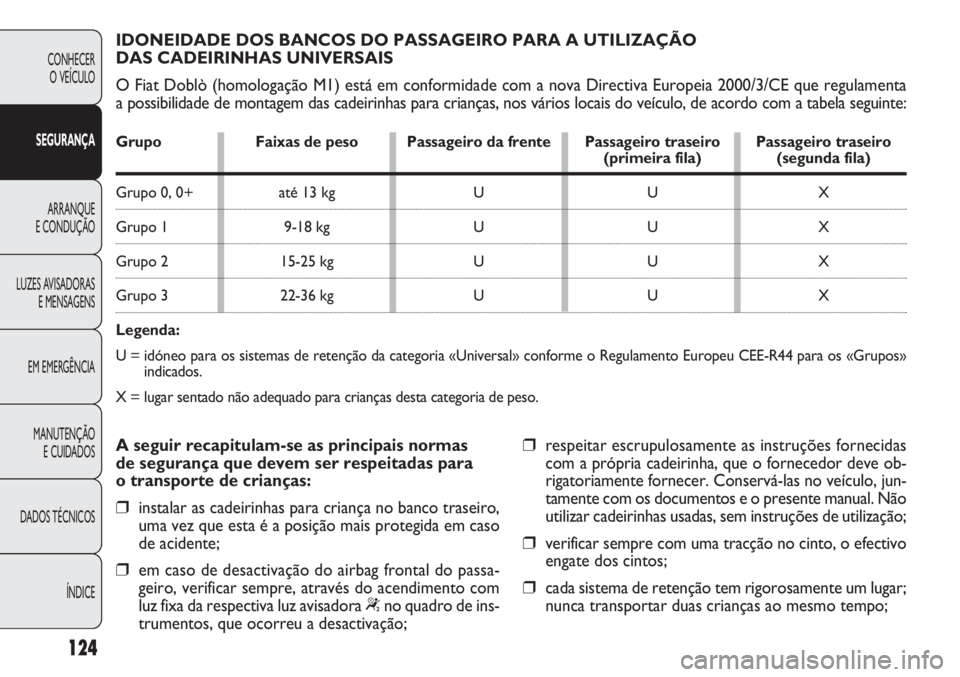

IDONEIDADE DOS BANCOS DO PASSAGEIRO PARA A UTILIZAÇÃO
DAS CADEIRINHAS UNIVERSAIS
O Fiat Doblò (homologação M1) está em conformidade com a nova Directiva Europeia 2000/3/CE que regulamenta
a possibilidade de montagem das cadeirinhas para crianças, nos vários locais do veículo, de acordo com a tabela seguinte:
A seguir recapitulam-se as principais normas
de segurança que devem ser respeitadas para
o transporte de crianças:
❒instalar as cadeirinhas para criança no banco traseiro,
uma vez que esta é a posição mais protegida em caso
de acidente;
❒em caso de desactivação do airbag frontal do passa-
geiro, verificar sempre, através do acendimento com
luz fixa da respectiva luz avisadora
“no quadro de ins-
trumentos, que ocorreu a desactivação;
❒respeitar escrupulosamente as instruções fornecidas
com a própria cadeirinha, que o fornecedor deve ob-
rigatoriamente fornecer. Conservá-las no veículo, jun-
tamente com os documentos e o presente manual. Não
utilizar cadeirinhas usadas, sem instruções de utilização;
❒verificar sempre com uma tracção no cinto, o efectivo
engate dos cintos;
❒cada sistema de retenção tem rigorosamente um lugar;
nunca transportar duas crianças ao mesmo tempo;
Grupo Faixas de peso Passageiro da frente Passageiro traseiro Passageiro traseiro(primeira fila) (segunda fila)
Grupo 0, 0+ até 13 kg U U X
Grupo 1 9-18 kg U U X
Grupo 2 15-25 kg U U X
Grupo 3 22-36 kg U U X
Legenda:
U = idóneo para os sistemas de retenção da categoria «Universal» conforme o Regulamento Europeu CEE-R44 para os «Grupos»
indicados.
X = lugar sentado não adequado para crianças desta categoria de peso.

125
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE
❒verificar sempre se os cintos não estão apoiados no
pescoço da criança;
❒durante a viagem, não permitir que a criança assuma
posições anormais ou desaperte os cintos;
❒nunca transportar crianças ao colo, nem no caso de re-
cém-nascidos. Ninguém consegue reter uma criança
em caso de acidente;
❒em caso de acidente, substituir a cadeirinha por uma
nova.
Em presença de airbag do passageiro, não
posicionar no banco dianteiro cadeirinhas
para criança, uma vez que as crianças nunca
devemviajar no banco dianteiro.
AVISO
F0V0113mfig. 120

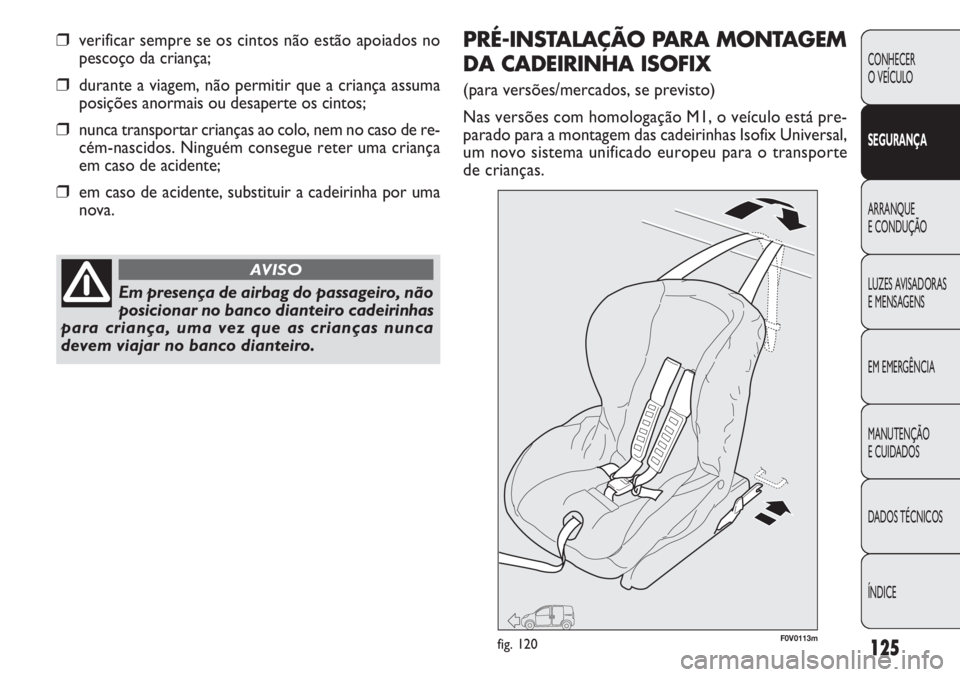

PRÉ-INSTALAÇÃO PARA MONTAGEM
DA CADEIRINHA ISOFIX
(para versões/mercados, se previsto)
Nas versões com homologação M1, o veículo está pre-
parado para a montagem das cadeirinhas Isofix Universal,
um novo sistema unificado europeu para o transporte
de crianças.

F0V0128mfig. 121F0V0129mfig. 122126
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE

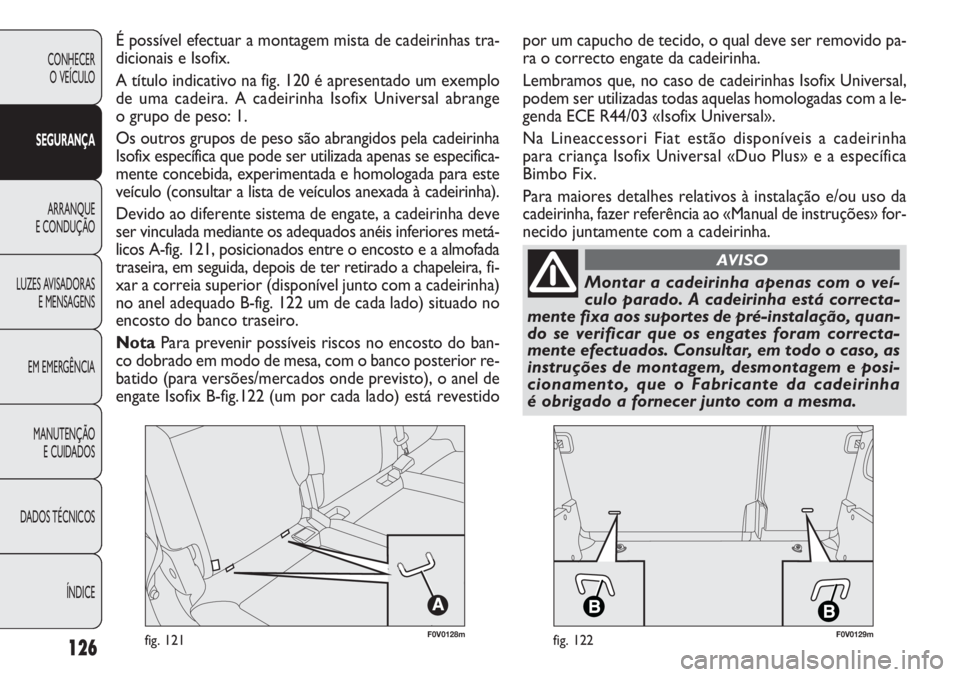

É possível efectuar a montagem mista de cadeirinhas tra-
dicionais e Isofix.
A título indicativo na fig. 120 é apresentado um exemplo
de uma cadeira. A cadeirinha Isofix Universal abrange
o grupo de peso: 1.
Os outros grupos de peso são abrangidos pela cadeirinha
Isofix específica que pode ser utilizada apenas se especifica-
mente concebida, experimentada e homologada para este
veículo (consultar a lista de veículos anexada à cadeirinha).
Devido ao diferente sistema de engate, a cadeirinha deve
ser vinculada mediante os adequados anéis inferiores metá-
licos A-fig. 121, posicionados entre o encosto e a almofada
traseira, em seguida, depois de ter retirado a chapeleira, fi-
xar a correia superior (disponível junto com a cadeirinha)
no anel adequado B-fig. 122 um de cada lado) situado no
encosto do banco traseiro.
NotaPara prevenir possíveis riscos no encosto do ban-
co dobrado em modo de mesa, com o banco posterior re-
batido (para versões/mercados onde previsto), o anel de
engate Isofix B-fig.122 (um por cada lado) está revestidopor um capucho de tecido, o qual deve ser removido pa-
ra o correcto engate da cadeirinha.
Lembramos que, no caso de cadeirinhas Isofix Universal,
podem ser utilizadas todas aquelas homologadas com a le-
genda ECE R44/03 «Isofix Universal».
Na Lineaccessori Fiat estão disponíveis a cadeirinha
para criança Isofix Universal «Duo Plus» e a específica
Bimbo Fix.
Para maiores detalhes relativos à instalação e/ou uso da
cadeirinha, fazer referência ao «Manual de instruções» for-
necido juntamente com a cadeirinha.
Montar a cadeirinha apenas com o veí-
culo parado. A cadeirinha está correcta-
mente fixa aos suportes de pré-instalação, quan-
do se verificar que os engates foram correcta-
mente efectuados. Consultar, em todo o caso, as
instruções de montagem, desmontagem e posi-
cionamento, que o Fabricante da cadeirinha
é obrigado a fornecer junto com a mesma.
AVISO

127
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE

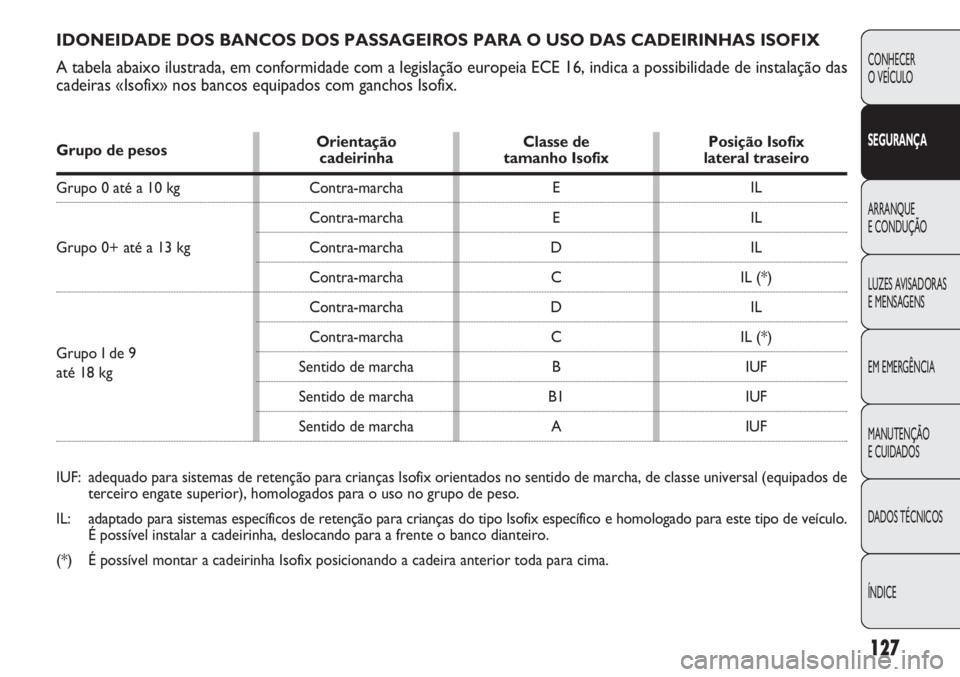

IDONEIDADE DOS BANCOS DOS PASSAGEIROS PARA O USO DAS CADEIRINHAS ISOFIX
A tabela abaixo ilustrada, em conformidade com a legislação europeia ECE 16, indica a possibilidade de instalação das
cadeiras «Isofix» nos bancos equipados com ganchos Isofix.
E
E
D
C
D
C
B
B1
AIL
IL
IL
IL (*)
IL
IL (*)
IUF
IUF
IUF Grupo de pesosOrientação Classe de Posição Isofix
cadeirinha tamanho Isofix lateral traseiro
Grupo 0 até a 10 kg
Grupo 0+ até a 13 kg
Grupo I de 9
até 18 kg
IUF: adequado para sistemas de retenção para crianças Isofix orientados no sentido de marcha, de classe universal (equipados de
terceiro engate superior), homologados para o uso no grupo de peso.
IL: adaptado para sistemas específicos de retenção para crianças do tipo Isofix específico e homologado para este tipo de veículo.
É possível instalar a cadeirinha, deslocando para a frente o banco dianteiro.
(*) É possível montar a cadeirinha Isofix posicionando a cadeira anterior toda para cima.Contra-marcha
Contra-marcha
Contra-marcha
Contra-marcha
Contra-marcha
Contra-marcha
Sentido de marcha
Sentido de marcha
Sentido de marcha

128
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE

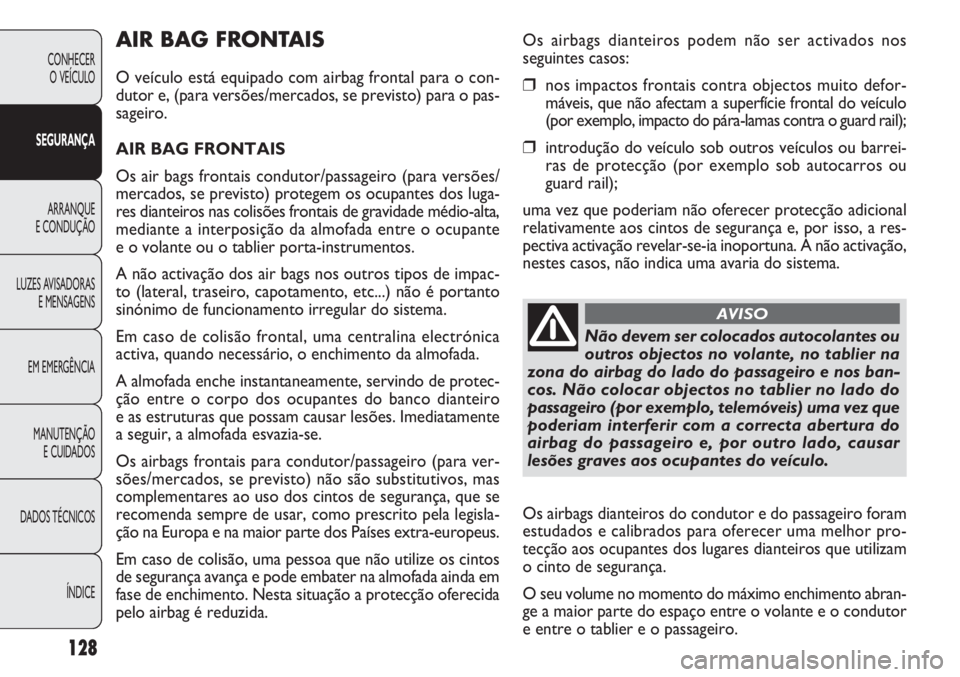

AIR BAG FRONTAIS
O veículo está equipado com airbag frontal para o con-
dutor e, (para versões/mercados, se previsto) para o pas-
sageiro.
AIR BAG FRONTAIS
Os air bags frontais condutor/passageiro (para versões/
mercados, se previsto) protegem os ocupantes dos luga-
res dianteiros nas colisões frontais de gravidade médio-alta,
mediante a interposição da almofada entre o ocupante
e o volante ou o tablier porta-instrumentos.
A não activação dos air bags nos outros tipos de impac-
to (lateral, traseiro, capotamento, etc...) não é portanto
sinónimo de funcionamento irregular do sistema.
Em caso de colisão frontal, uma centralina electrónica
activa, quando necessário, o enchimento da almofada.
A almofada enche instantaneamente, servindo de protec-
ção entre o corpo dos ocupantes do banco dianteiro
e as estruturas que possam causar lesões. Imediatamente
a seguir, a almofada esvazia-se.
Os airbags frontais para condutor/passageiro (para ver-
sões/mercados, se previsto) não são substitutivos, mas
complementares ao uso dos cintos de segurança, que se
recomenda sempre de usar, como prescrito pela legisla-
ção na Europa e na maior parte dos Países extra-europeus.
Em caso de colisão, uma pessoa que não utilize os cintos
de segurança avança e pode embater na almofada ainda em
fase de enchimento. Nesta situação a protecção oferecida
pelo airbag é reduzida.Os airbags dianteiros podem não ser activados nos
seguintes casos:❒nos impactos frontais contra objectos muito defor-
máveis, que não afectam a superfície frontal do veículo
(por exemplo, impacto do pára-lamas contra o guard rail);
❒introdução do veículo sob outros veículos ou barrei-
ras de protecção (por exemplo sob autocarros ou
guard rail);
uma vez que poderiam não oferecer protecção adicional
relativamente aos cintos de segurança e, por isso, a res-
pectiva activação revelar-se-ia inoportuna. A não activação,
nestes casos, não indica uma avaria do sistema.
Não devem ser colocados autocolantes ou
outros objectos no volante, no tablier na
zona do airbag do lado do passageiro e nos ban-
cos. Não colocar objectos no tablier no lado do
passageiro (por exemplo, telemóveis) uma vez que
poderiam interferir com a correcta abertura do
airbag do passageiro e, por outro lado, causar
lesões graves aos ocupantes do veículo.
AVISO
Os airbags dianteiros do condutor e do passageiro foram
estudados e calibrados para oferecer uma melhor pro-
tecção aos ocupantes dos lugares dianteiros que utilizam
o cinto de segurança.
O seu volume no momento do máximo enchimento abran-
ge a maior parte do espaço entre o volante e o condutor
e entre o tablier e o passageiro.

F0V0024mfig. 123F0V0025mfig. 124

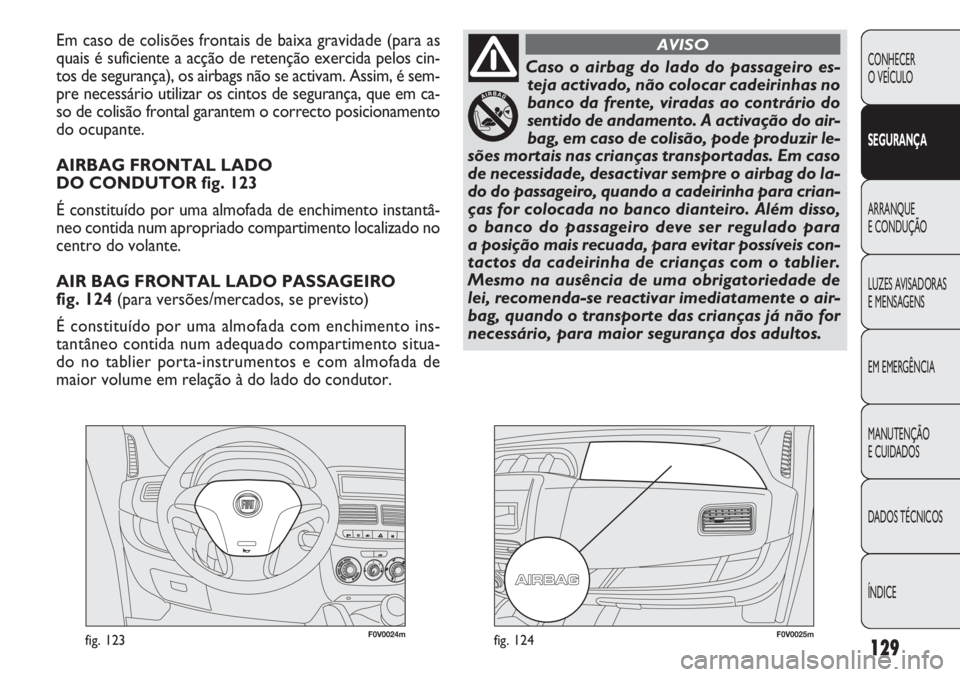

Em caso de colisões frontais de baixa gravidade (para as
quais é suficiente a acção de retenção exercida pelos cin-
tos de segurança), os airbags não se activam. Assim, é sem-
pre necessário utilizar os cintos de segurança, que em ca-
so de colisão frontal garantem o correcto posicionamento
do ocupante.
AIRBAG FRONTAL LADO
DO CONDUTOR fig. 123
É constituído por uma almofada de enchimento instantâ-
neo contida num apropriado compartimento localizado no
centro do volante.
AIR BAG FRONTAL LADO PASSAGEIRO
fig. 124(para versões/mercados, se previsto)
É constituído por uma almofada com enchimento ins-
tantâneo contida num adequado compartimento situa-
do no tablier porta-instrumentos e com almofada de
maior volume em relação à do lado do condutor.
Caso o airbag do lado do passageiro es-
teja activado, não colocar cadeirinhas no
banco da frente, viradas ao contrário do
sentido de andamento. A activação do air-
bag, em caso de colisão, pode produzir le-
sões mortais nas crianças transportadas. Em caso
de necessidade, desactivar sempre o airbag do la-
do do passageiro, quando a cadeirinha para crian-
ças for colocada no banco dianteiro. Além disso,
o banco do passageiro deve ser regulado para
a posição mais recuada, para evitar possíveis con-
tactos da cadeirinha de crianças com o tablier.
Mesmo na ausência de uma obrigatoriedade de
lei, recomenda-se reactivar imediatamente o air-
bag, quando o transporte das crianças já não for
necessário, para maior segurança dos adultos.
AVISO
129
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE
