Page 171 of 274

170
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
ADÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
F0V0027mfig. 149

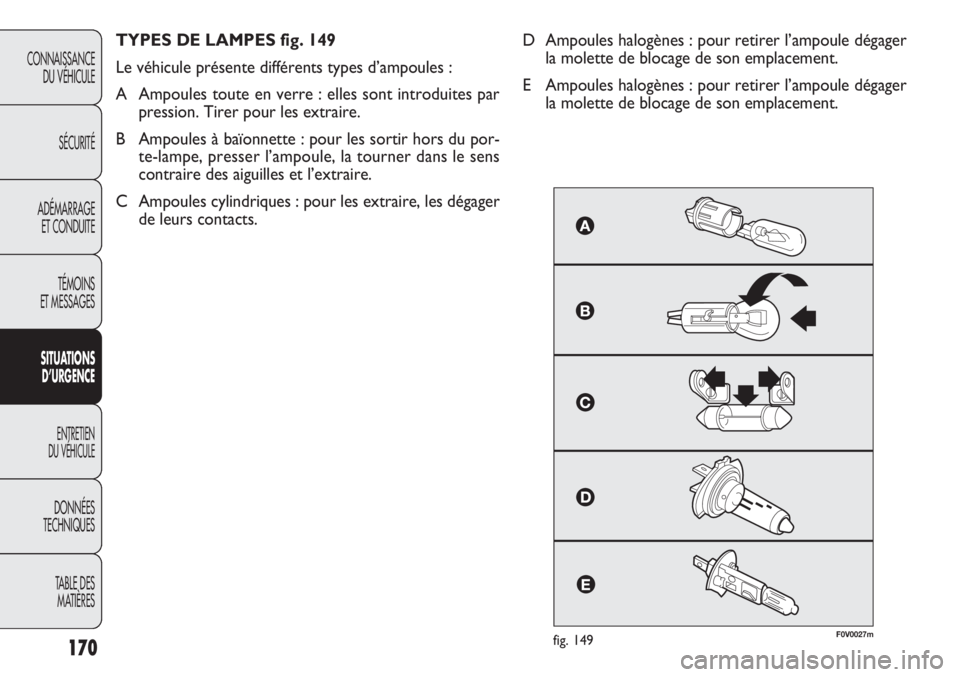

TYPES DE LAMPES fig. 149
Le véhicule présente différents types d’ampoules :
A Ampoules toute en verre : elles sont introduites par
pression. Tirer pour les extraire.
B Ampoules à baïonnette : pour les sortir hors du por-
te-lampe, presser l’ampoule, la tourner dans le sens
contraire des aiguilles et l’extraire.
C Ampoules cylindriques : pour les extraire, les dégager
de leurs contacts.D Ampoules halogènes : pour retirer l’ampoule dégager
la molette de blocage de son emplacement.
E Ampoules halogènes : pour retirer l’ampoule dégager
la molette de blocage de son emplacement.
Page 172 of 274

171
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES

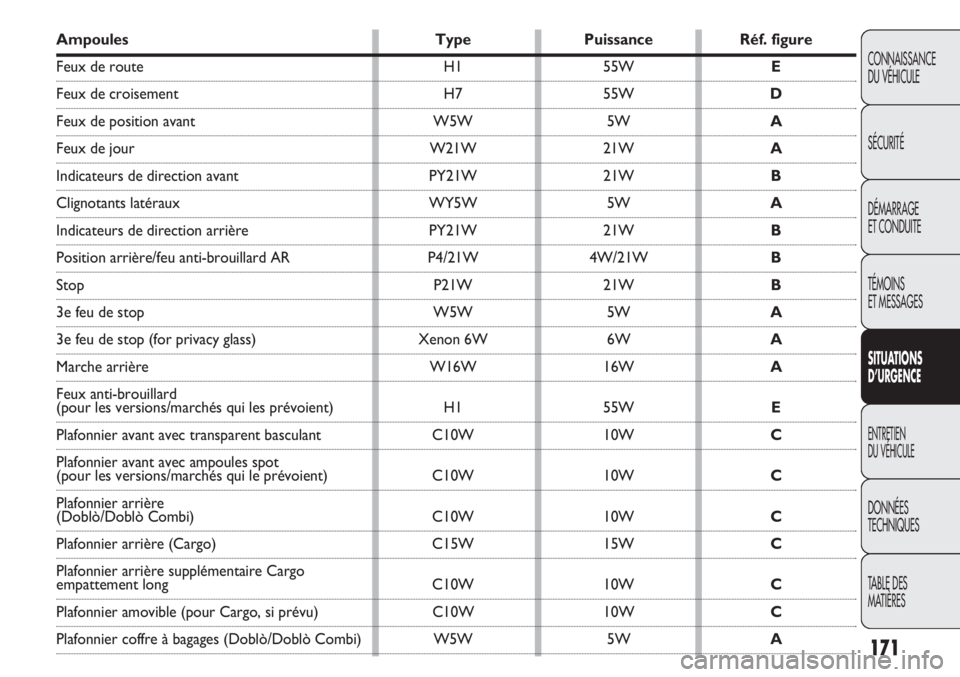

Ampoules Type Puissance Réf. figure
Feux de route H1 55W E
Feux de croisement H7 55WD
Feux de position avant W5W 5WA
Feux de jour W21W 21WA
Indicateurs de direction avant PY21W 21WB
Clignotants latéraux WY5W 5WA
Indicateurs de direction arrière PY21W 21WB
Position arrière/feu anti-brouillard AR P4/21W 4W/21WB
Stop P21W 21WB
3e feu de stop W5W 5WA
3e feu de stop (for privacy glass) Xenon 6W 6WA
Marche arrière W16W 16WA
Feux anti-brouillard
(pour les versions/marchés qui les prévoient) H1 55WE
Plafonnier avant avec transparent basculant C10W 10WC
Plafonnier avant avec ampoules spot
(pour les versions/marchés qui le prévoient) C10W 10WC
Plafonnier arrière
(Doblò/Doblò Combi) C10W 10WC
Plafonnier arrière (Cargo) C15W 15WC
Plafonnier arrière supplémentaire Cargo
empattement long C10W 10WC
Plafonnier amovible (pour Cargo, si prévu) C10W 10WC
Plafonnier coffre à bagages (Doblò/Doblò Combi) W5W 5WA
Page 173 of 274

172
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
ADÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
F0V0028mfig. 150F0V0029mfig. 151

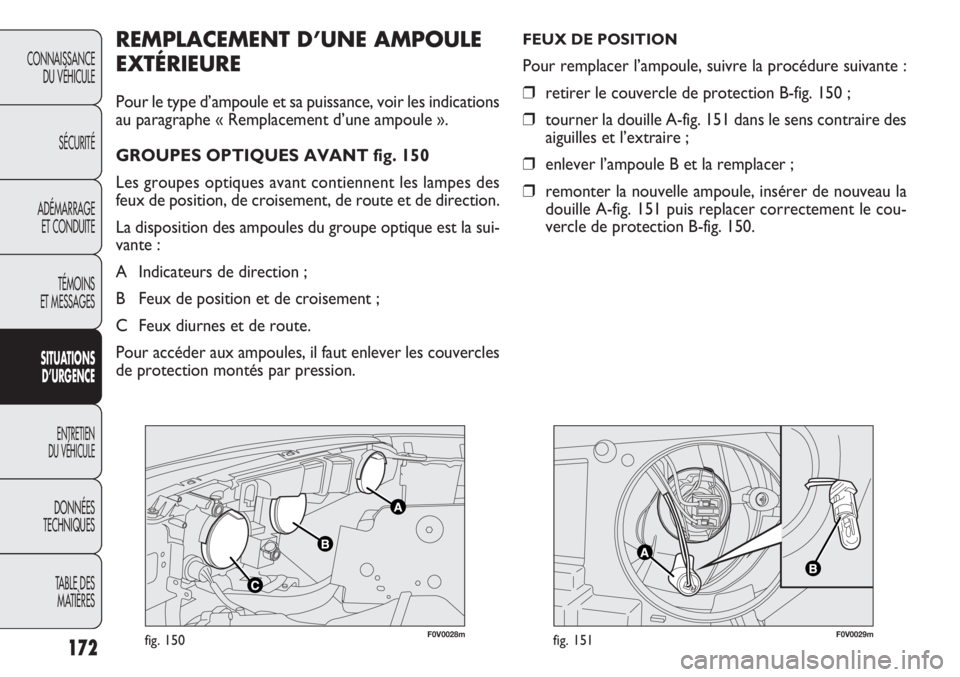

REMPLACEMENT D’UNE AMPOULE
EXTÉRIEURE
Pour le type d’ampoule et sa puissance, voir les indications
au paragraphe « Remplacement d’une ampoule ».
GROUPES OPTIQUES AVANT fig. 150
Les groupes optiques avant contiennent les lampes des
feux de position, de croisement, de route et de direction.
La disposition des ampoules du groupe optique est la sui-
vante :
A Indicateurs de direction ;
B Feux de position et de croisement ;
C Feux diurnes et de route.
Pour accéder aux ampoules, il faut enlever les couvercles
de protection montés par pression.
FEUX DE POSITION
Pour remplacer l’ampoule, suivre la procédure suivante :
❒retirer le couvercle de protection B-fig. 150 ;
❒tourner la douille A-fig. 151 dans le sens contraire des
aiguilles et l’extraire ;
❒enlever l’ampoule B et la remplacer ;
❒remonter la nouvelle ampoule, insérer de nouveau la
douille A-fig. 151 puis replacer correctement le cou-
vercle de protection B-fig. 150.
Page 174 of 274

173
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
F0V0030mfig. 152F0V0031mfig. 153

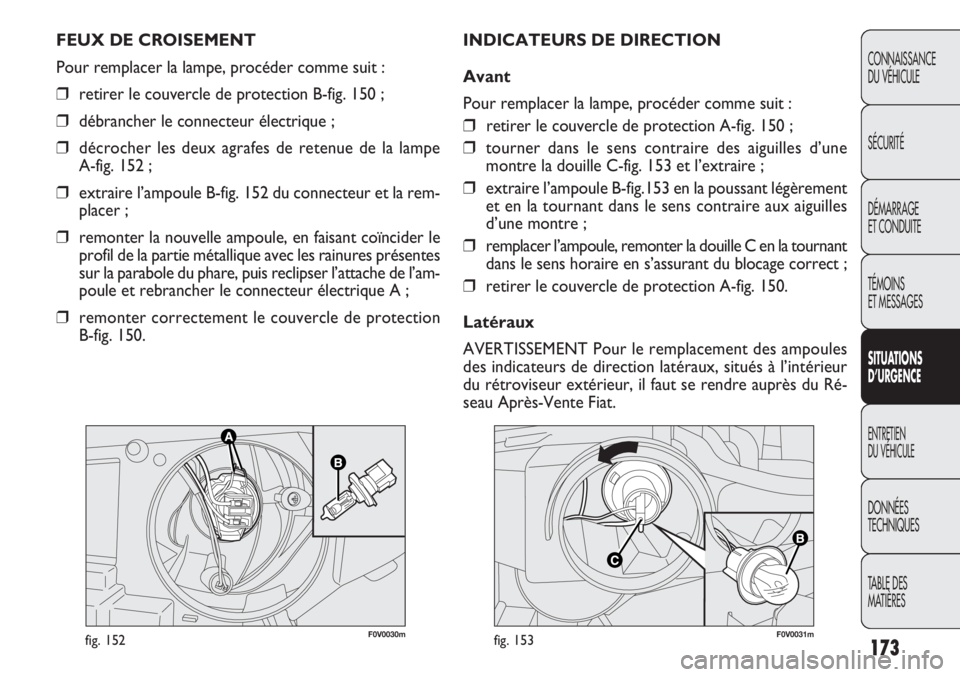

INDICATEURS DE DIRECTION
Avant
Pour remplacer la lampe, procéder comme suit :
❒retirer le couvercle de protection A-fig. 150 ;
❒tourner dans le sens contraire des aiguilles d’une
montre la douille C-fig. 153 et l’extraire ;
❒extraire l’ampoule B-fig.153 en la poussant légèrement
et en la tournant dans le sens contraire aux aiguilles
d’une montre ;
❒remplacer l’ampoule, remonter la douille C en la tournant
dans le sens horaire en s’assurant du blocage correct ;
❒retirer le couvercle de protection A-fig. 150.
Latéraux
AVERTISSEMENT Pour le remplacement des ampoules
des indicateurs de direction latéraux, situés à l’intérieur
du rétroviseur extérieur, il faut se rendre auprès du Ré-
seau Après-Vente Fiat. FEUX DE CROISEMENT
Pour remplacer la lampe, procéder comme suit :
❒retirer le couvercle de protection B-fig. 150 ;
❒débrancher le connecteur électrique ;
❒décrocher les deux agrafes de retenue de la lampe
A-fig. 152 ;
❒extraire l’ampoule B-fig. 152 du connecteur et la rem-
placer ;
❒remonter la nouvelle ampoule, en faisant coïncider le
profil de la partie métallique avec les rainures présentes
sur la parabole du phare, puis reclipser l’attache de l’am-
poule et rebrancher le connecteur électrique A ;
❒remonter correctement le couvercle de protection
B-fig. 150.
Page 175 of 274

174
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
ADÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
F0V0032mfig. 154F0V0033mfig. 155

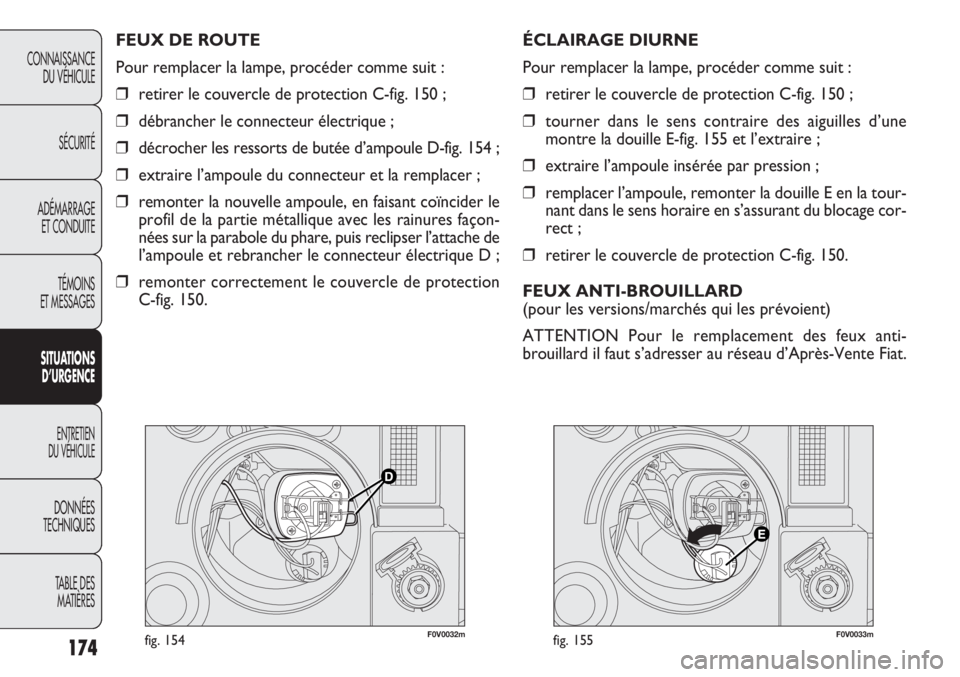

ÉCLAIRAGE DIURNE
Pour remplacer la lampe, procéder comme suit :
❒retirer le couvercle de protection C-fig. 150 ;
❒tourner dans le sens contraire des aiguilles d’une
montre la douille E-fig. 155 et l’extraire ;
❒extraire l’ampoule insérée par pression ;
❒remplacer l’ampoule, remonter la douille E en la tour-
nant dans le sens horaire en s’assurant du blocage cor-
rect ;
❒retirer le couvercle de protection C-fig. 150.
FEUX ANTI-BROUILLARD
(pour les versions/marchés qui les prévoient)
ATTENTION Pour le remplacement des feux anti-
brouillard il faut s’adresser au réseau d’Après-Vente Fiat. FEUX DE ROUTE
Pour remplacer la lampe, procéder comme suit :
❒retirer le couvercle de protection C-fig. 150 ;
❒débrancher le connecteur électrique ;
❒décrocher les ressorts de butée d’ampoule D-fig. 154 ;
❒extraire l’ampoule du connecteur et la remplacer ;
❒remonter la nouvelle ampoule, en faisant coïncider le
profil de la partie métallique avec les rainures façon-
nées sur la parabole du phare, puis reclipser l’attache de
l’ampoule et rebrancher le connecteur électrique D ;
❒remonter correctement le couvercle de protection
C-fig. 150.
Page 176 of 274

175
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
Pour accéder aux ampoules A – B – D – F, il faut dévis-
ser les 4 vis de fixation E-fig. 157 et extraire la douille. Pour
remplacer l’ampoule, la pousser légèrement et la tourner
dans le sens horaire (blocage à “baïonnette” puis l’extrai-

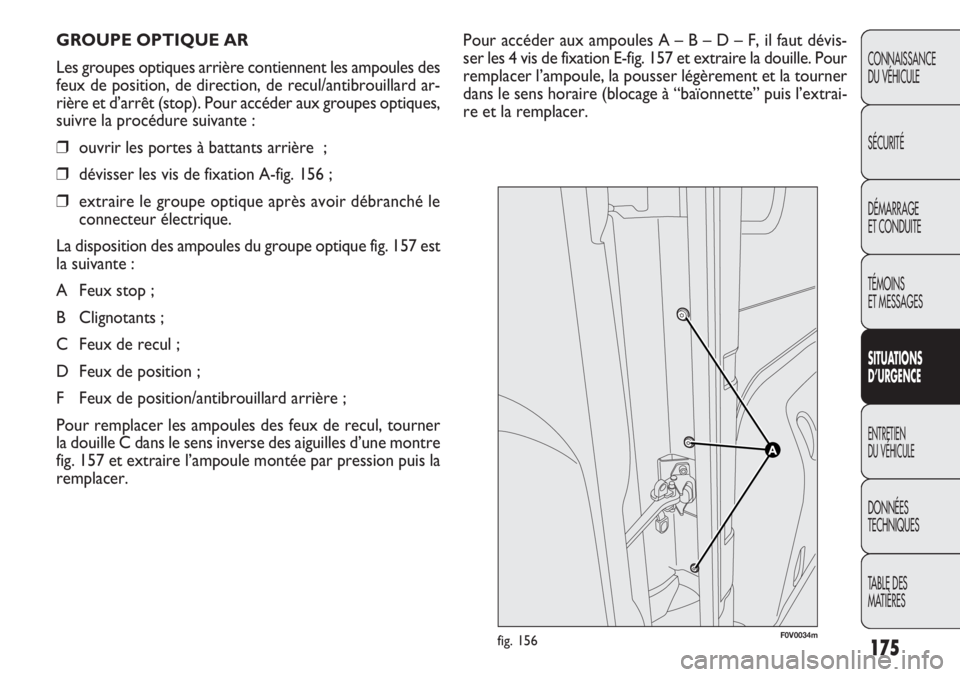

re et la remplacer. GROUPE OPTIQUE AR
Les groupes optiques arrière contiennent les ampoules des
feux de position, de direction, de recul/antibrouillard ar-
rière et d’arrêt (stop). Pour accéder aux groupes optiques,
suivre la procédure suivante :
❒ouvrir les portes à battants arrière ;
❒dévisser les vis de fixation A-fig. 156 ;
❒extraire le groupe optique après avoir débranché le
connecteur électrique.
La disposition des ampoules du groupe optique fig. 157 est
la suivante :
A Feux stop ;
B Clignotants ;
C Feux de recul ;
D Feux de position ;
F Feux de position/antibrouillard arrière ;
Pour remplacer les ampoules des feux de recul, tourner
la douille C dans le sens inverse des aiguilles d’une montre
fig. 157 et extraire l’ampoule montée par pression puis la
remplacer.
F0V0034mfig. 156
Page 177 of 274

F0V0164mfig. 159a
F0V0163mfig. 158
176
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
ADÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES

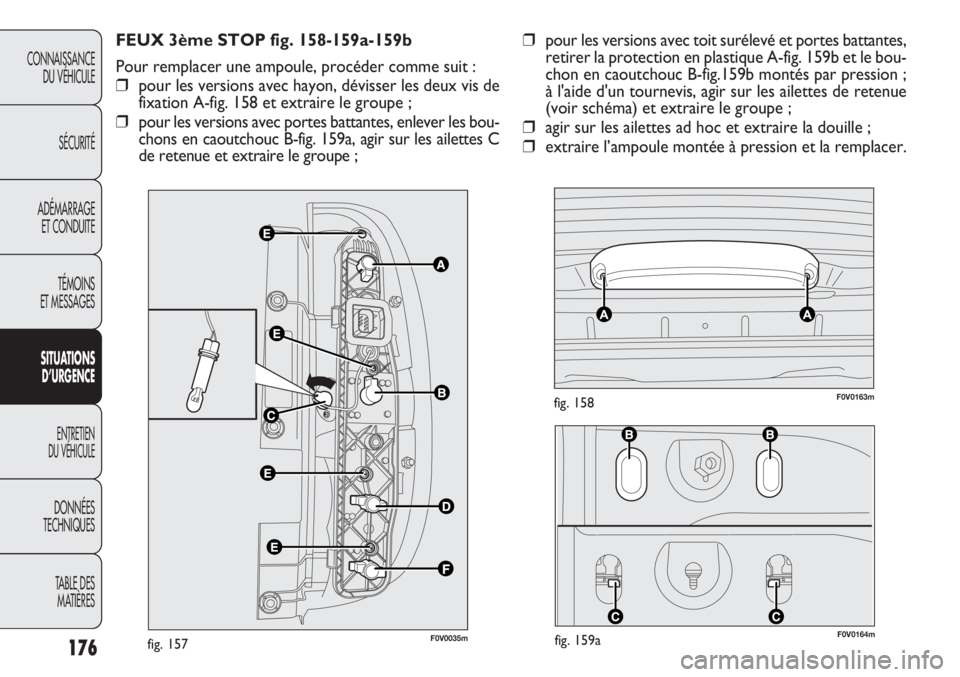

FEUX 3ème STOP fig. 158-159a-159b
Pour remplacer une ampoule, procéder comme suit :
❒pour les versions avec hayon, dévisser les deux vis de
fixation A-fig. 158 et extraire le groupe ;
❒pour les versions avec portes battantes, enlever les bou-
chons en caoutchouc B-fig. 159a, agir sur les ailettes C
de retenue et extraire le groupe ;❒pour les versions avec toit surélevé et portes battantes,
retirer la protection en plastique A-fig. 159b et le bou-
chon en caoutchouc B-fig.159b montés par pression ;
à l'aide d'un tournevis, agir sur les ailettes de retenue
(voir schéma) et extraire le groupe ;
❒agir sur les ailettes ad hoc et extraire la douille ;
❒extraire l’ampoule montée à pression et la remplacer.
F0V0035mfig. 157
Page 178 of 274

177
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
F0V0037mfig. 161
F0V0179mfig. 160

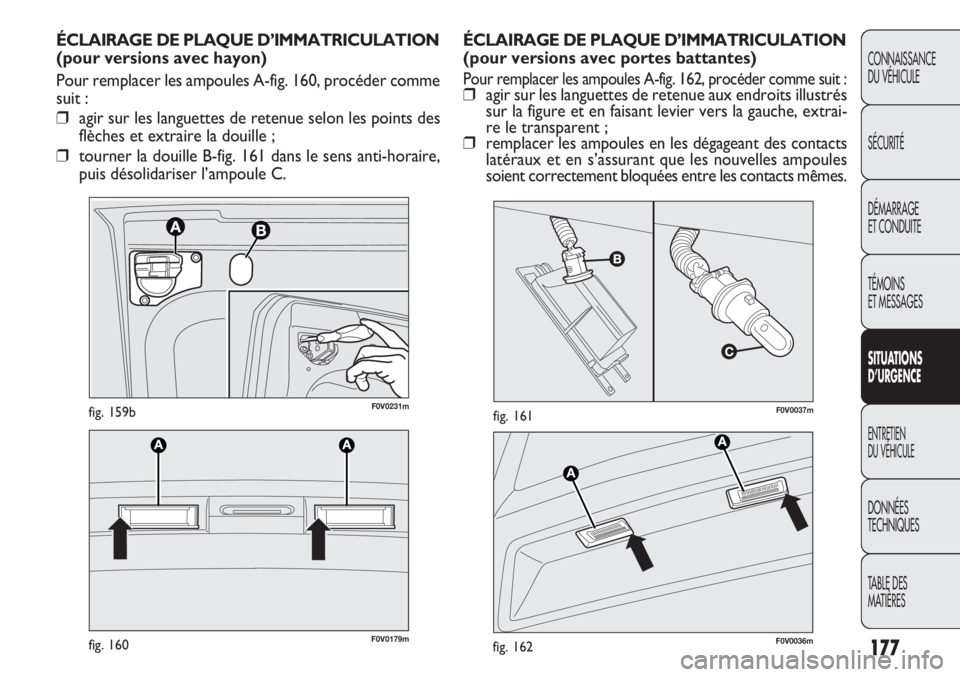

ÉCLAIRAGE DE PLAQUE D’IMMATRICULATION
(pour versions avec portes battantes)
Pour remplacer les ampoules A-fig. 162, procéder comme suit :❒agir sur les languettes de retenue aux endroits illustrés
sur la figure et en faisant levier vers la gauche, extrai-
re le transparent ;
❒remplacer les ampoules en les dégageant des contacts
latéraux et en s’assurant que les nouvelles ampoules
soient correctement bloquées entre les contacts mêmes. ÉCLAIRAGE DE PLAQUE D’IMMATRICULATION
(pour versions avec hayon)
Pour remplacer les ampoules A-fig. 160, procéder comme
suit :
❒agir sur les languettes de retenue selon les points des
flèches et extraire la douille ;
❒tourner la douille B-fig. 161 dans le sens anti-horaire,
puis désolidariser l’ampoule C.
F0V0036mfig. 162
F0V0231mfig. 159b
Page 179 of 274

178
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
ADÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
❒ouvrir la couverture B-fig. 164 comme indiqué ;
❒remplacer l’ampoule C-fig. 165 en la dégageant des
contacts latéraux, puis monter la nouvelle ampoule en
s’assurant qu’elle soit correctement bloquée entre ces
contacts ;
❒refermer la couverture et fixer le plafonnier dans son

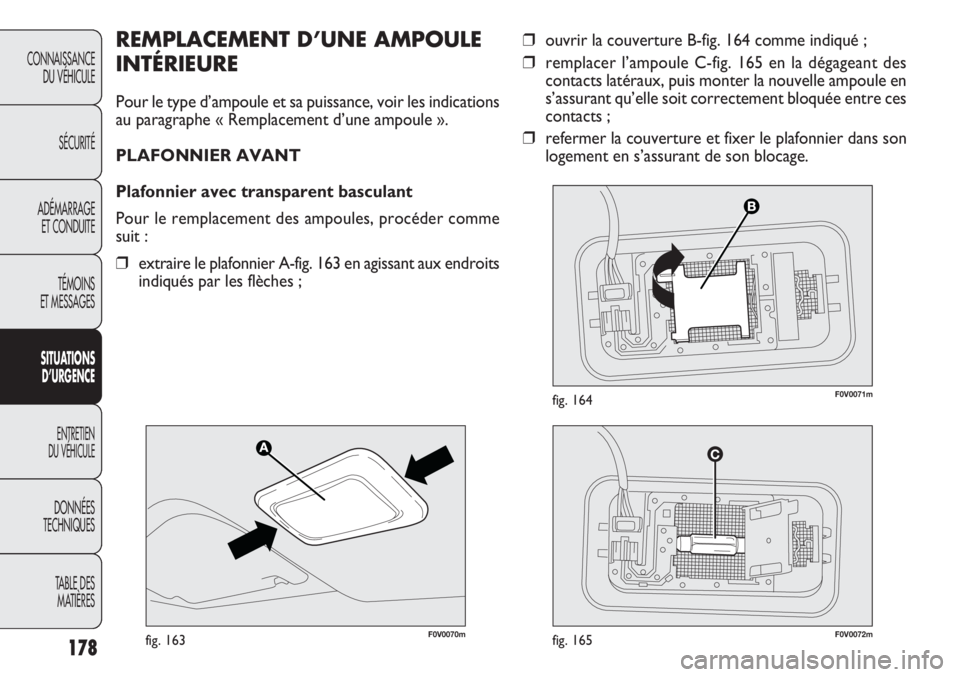

logement en s’assurant de son blocage.REMPLACEMENT D’UNE AMPOULE
INTÉRIEURE
Pour le type d’ampoule et sa puissance, voir les indications
au paragraphe « Remplacement d’une ampoule ».
PLAFONNIER AVANT
Plafonnier avec transparent basculant
Pour le remplacement des ampoules, procéder comme
suit :
❒extraire le plafonnier A-fig. 163 en agissant aux endroits
indiqués par les flèches ;
F0V0070mfig. 163F0V0072mfig. 165
F0V0071mfig. 164
Page 180 of 274

179
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES

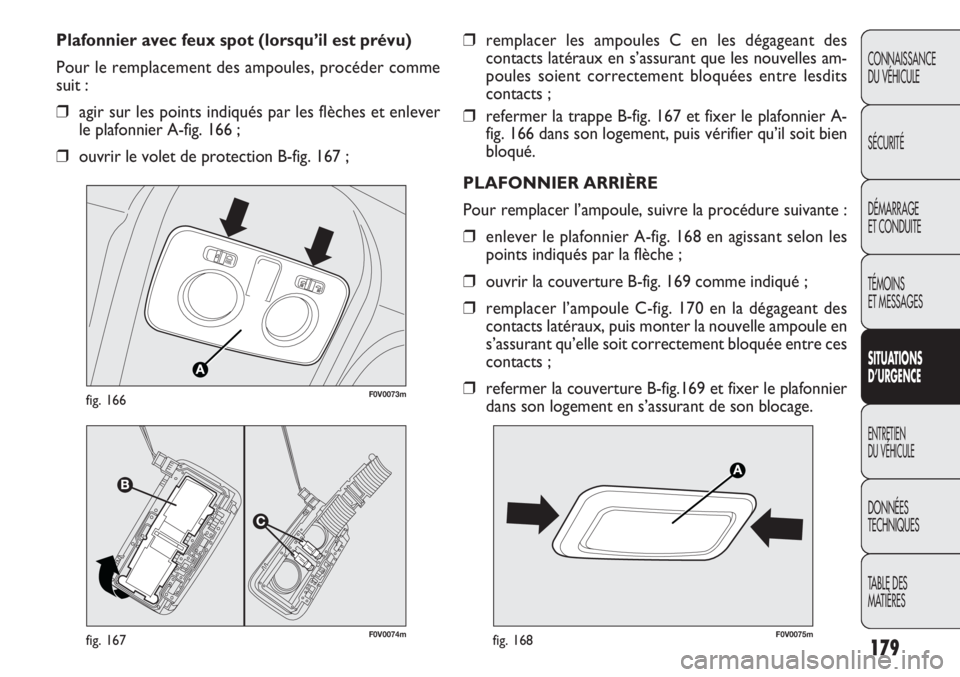

❒remplacer les ampoules C en les dégageant des
contacts latéraux en s’assurant que les nouvelles am-
poules soient correctement bloquées entre lesdits
contacts ;
❒refermer la trappe B-fig. 167 et fixer le plafonnier A-
fig. 166 dans son logement, puis vérifier qu’il soit bien
bloqué.
PLAFONNIER ARRIÈRE
Pour remplacer l’ampoule, suivre la procédure suivante :
❒enlever le plafonnier A-fig. 168 en agissant selon les
points indiqués par la flèche ;
❒ouvrir la couverture B-fig. 169 comme indiqué ;
❒remplacer l’ampoule C-fig. 170 en la dégageant des
contacts latéraux, puis monter la nouvelle ampoule en
s’assurant qu’elle soit correctement bloquée entre ces
contacts ;
❒refermer la couverture B-fig.169 et fixer le plafonnier
dans son logement en s’assurant de son blocage. Plafonnier avec feux spot (lorsqu’il est prévu)
Pour le remplacement des ampoules, procéder comme
suit :
❒agir sur les points indiqués par les flèches et enlever
le plafonnier A-fig. 166 ;
❒ouvrir le volet de protection B-fig. 167 ;
F0V0074mfig. 167
F0V0073mfig. 166
F0V0075mfig. 168
