isofix FIAT DOBLO COMBI 2011 Návod k použití a údržbě (in Czech)

F0V0109mobr. 116F0V0196mobr. 117
SKUPINA 1
Od 9 do 18 kg tělesné hmotnosti mohou být děti pře-
pravovány po směru jízdy, obr. 117.
122
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
SKUPINA 0 a 0+
Děti do 13 kg je nutno dopravovat proti směru jízdy v ko-
lébkové sedačce, kde mají vypodloženou hlavu tak, aby
při prudké deceleraci nebyla namáhána krční páteř.
Kolébková sedačka se upoutá bezpečnostními pásy vozid-
la, jak je znázorněno na obr. 116. V kolébce je kojenec
připoutaný vlastním bezpečnostním pásem.
Obrázky znázorňují způsob montáže pouze
orientačně. Namontujte dětskou sedačku
dle povinně přiložených pokynů.
POZOR
Existují dětské sedačky vybavené ukotve-
ním Isofix, které umožňují stabilní upev-
nění k sedadlu bez použití bezpečnostních pásů
vozidla. Dodržte přesně montážní návod dodáva-
ný se sedačkou.
POZOR

125
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

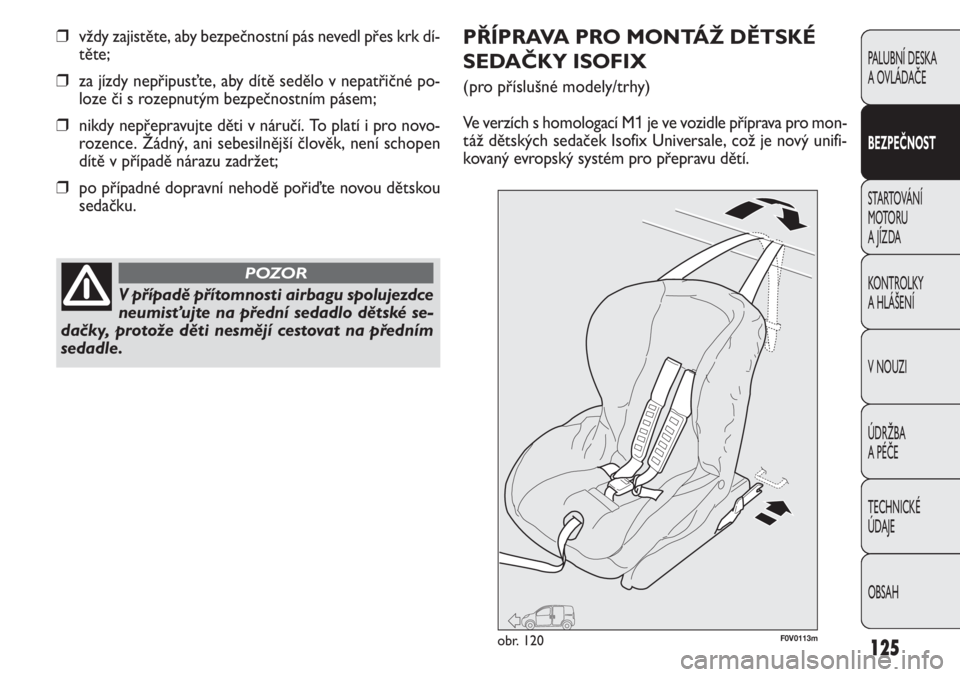

❒vždy zajistěte, aby bezpečnostní pás nevedl přes krk dí-
těte;
❒za jízdy nepřipusťte, aby dítě sedělo v nepatřičné po-
loze či s rozepnutým bezpečnostním pásem;
❒nikdy nepřepravujte děti v náručí. To platí i pro novo-
rozence. Žádný, ani sebesilnější člověk, není schopen
dítě v případě nárazu zadržet;
❒po případné dopravní nehodě pořiďte novou dětskou
sedačku.
V případě přítomnosti airbagu spolujezdce
neumisťujte na přední sedadlo dětské se-
dačky, protože děti nesmějí cestovat na předním
sedadle.
POZOR
F0V0113mobr. 120
PŘÍPRAVA PRO MONTÁŽ DĚTSKÉ
SEDAČKY ISOFIX
(pro příslušné modely/trhy)
Ve verzích s homologací M1je ve vozidle příprava pro mon-
táž dětských sedaček Isofix Universale, což je nový unifi-
kovaný evropský systém pro přepravu dětí.

F0V0128mobr. 121F0V0129mobr. 122126
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Je možné kombinovat tradiční sedačky a sedačky Isofix.
Příklad sedačky je pro informaci uveden na obr. 120. Se-
dačka Isofix Universale pokrývá hmotnostní skupinu: 1.
Pro ostatní hmotnostní skupiny jsou určeny speciální se-
dačky Isofix, které se smějí použít pouze v případě, že by-
ly vyprojektovány, vyzkoušeny a homologované pro dané
vozidlo (viz seznam vozidel dodávaný se sedačkou).
Kvůli jinému způsobu upevnění musí být dětská sedačka
uchycena pomocí dvou spodních kovových třmenů A-
obr.121, umístěných mezi sedákem a opěradlem zadního
sedadla. Po vyjmutí krytu zavazadlového prostoru (pokud
je ve výbavě) upevněte horní popruh (dodávaný spolu se
sedačkou) ke třmenu B-obr. 122 (jeden pro každou stra-
nu) umístěnému za opěradlem zadního sedadla.
Upozorňujeme, že v případě sedaček Isofix Universale je
možné používat všechny homologované typy označené
jako ECE R44/03 „Isofix Universale“.PoznámkaZ důvodu prevence možného poškrábání opě-
radla sedadla v poloze stolku při sklopeném zadním sedadle
(pro určité verze/trhy) je kotvicí oko Isofix B - obr. 122 (na
každé straně jedno) kryto textilním návlekem, který je nut-
né před umístěním dětské sedačky sejmout.
V řadě doplňků Lineaccessori Fiat lze zakoupit dětskou se-
dačku Isofix Universale „Duo Plus“ a specifickou sedačku
Bimbo Fix.
Další podrobnosti o instalaci a/nebo použití sedačky jsou
uvedeny v návodu k použití dodávaném se sedačkou.
Sedačku montujte jen při stojícím vozidle.
Správné uchycení sedačky se pozná podle
řádného zaklapnutí úchytů sedačky do třmenů.
V každém případě je nutno postupovat podle návo-
du k použití, který musí výrobce přiložit k sedačce.
POZOR

127
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
VHODNOST SEDADEL CESTUJÍCÍCH PRO INSTALACI DĚTSKÝCH SEDAČEK ISOFIX
V níže uvedené tabulce je uveden přehled, jak se v souladu s evropskými předpisy EHK 16 mohou do vozidla nainsta-
lovat dětské sedačky Isofix na sedadla s ukotvením Isofix.
IL
IL
IL
IL (*)
IL
IL (*)
IUF
IUF
IUF
Hmotnostní skupinaOrientace Třída Poloha Isofixsedačky velikost Isofix zadní vzadu
Skupina od 0 do 10 kg
Skupina 0+ do 13 kg
Skupina 1 od 9
do 18 kg
IUF: Vhodný pro zádržné dětské systémy Isofix univerzální třídy (s třetím horním úchytem) instalované po směru jízdy a homolo-
gované pro použití pro danou hmotnostní skupinu.
IL: Vhodný pro speciální dětské zádržné systémy Isofix homologované pro vozidlo daného typu. Sedačku lze namontovat po posu-
nutí předního sedadla dopředu.
(*) Sedačku Isofix lze namontovat po nastavení opěrky hlavy do nejvyšší možné polohy.Proti směru jízdy
Proti směru jízdy
Proti směru jízdy
Proti směru jízdy
Proti směru jízdy
Proti směru jízdy
Po směru jízdy
Po směru jízdy
Po směru jízdyE
E
D
C
D
C
B
B1
A

262
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
– kontrola hladiny
a doplňování ...................... 203
– teploměr a kontrolka ...... 13
Chlazení motoru
– charakteristiky .................. 248
– kontrola hladiny
a doplňování ...................... 203
Čistění a údržba
– karosérie............................. 214
– kožené potahy................... 217
– motorový prostor............. 216
– okna .................................... 61
– plastové díly........................ 217
– textilní potahy sedadel .... 217
– vnitřek vozidla .................. 216
Dálková světla
– světelná houkačka ............ 59
– výměna žárovek................. 174
– zapnutí ................................ 59
Dálkový ovladač ..................... 6
– dálkové otevření/zavření .. 6– další dálkové ovladače ..... 8
– homologace
ministerstev ..... 256-257-258
– otevření dveří
zavazadlového prostoru .. 7
– výměna baterie ................. 7
Dead lock (zařízení)............... 8
Deaktivace airbagů ................ 130
Defekt pneumatiky
– hlavní pokyny .................... 156
– sada pro rychlou opravu
pneumatik Fix&Go
automatic ........................... 163
– výměna kola ...................... 156
Děti (bezpečná přeprava) .... 125
– příprava pro montáž
dětské sedačky Isofix ...... 125
Dětské pojistky ...................... 80
Digitální displej........................ 14
– menu set-up ...................... 15
– ovládací tlačítka ................ 14
– úvodní obrazovka.............. 14Dlouhodobé odstavení
vozidla..................................... 142
Dobíjení baterie...................... 188
Dodávka paliva
(technické údaje) ................. 224
Doplnění motorového oleje 203
– charakteristiky .................. 247
DPF (filtr pevných částic) ..... 114
Dveře
– centrální zamykání............ 77
– dálkové otevření/zavření
dveří .................................... 6
– dětské pojistky ................. 80
– odemknutí nákladového
prostoru ............................. 77
– otevření/zavření
zevnitř ..........................79-80
Dveře zavazadlového
prostoru
– nouzové otevření
zevnitř ..........................85-86
– otevření dálkovým
ovladačem .......................... 6-7

263
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Hmotnosti vozidla ................. 233
Hodiny
– nastavení ............................ 22
Identifikace ............................ 219
Identifikační štítky vozidla .... 219
Identifikační údaje
vozidla ...........................219-220
Imobilizér (Fiat CODE) ........ 4
Instalace elektrických/
elektronických přístrojů ..... 110
– rádiové vysílače a mobilní
telefony .............................. 110
Inteligentní ostřikování
(čelní okno) .......................... 61
Isofix (dětská sedačka)
– dětská sedačka, příprava
pro montáž ....................... 125
– vhodnost pro použití
sedaček .............................. 127
Kapalina v ostřikovači čelního /
zadního okna / světlometů– charakteristiky .................. 248
– kontrola hladiny
a doplňování ...................... 203
Kapaliny
(charakteristiky)...........247-248
Kapaliny a maziva
(charakteristiky)...........247-248
Kapota motoru
– otevření/zavření .... 91-92-93
Karosérie
– čištění, péče a údržba ...... 214
– kódy verzí karosérie ........ 221
Katylazátor .............................. 113
Klíče........................................... 5
– dálkové otevření/zavření
dveří .................................... 5-6
– klíč s dálkovým
ovladačem .......................... 6
– mechanický klíč ................ 6
– požadavek dalších klíčů
s dálkovým ovladačem .... 8
– výměna baterie dálkového
ovladače ............................. 7 Dvířka hrdla palivové
nádrže .................................... 112
Ekonomická jízda .................. 137
Elektrická/elektronická
zařízení.................................... 110
Emise CO
2.............................. 253
EOBD (systém) ...................... 102
ESP (systém) ........................... 98
Fiat CODE ............................. 4
Filtr pevných částic (DPF) .... 114
Fix&Go automatic
(sada pro rychlou opravu
pneumatik) ............................ 163
Follow me home
(zařízení světlometů)........... 60
Funkce ASR ............................. 100
Geometrie kol........................ 226
Gumové trubky ...................... 211
Hill Holder (systém).............. 99
