Die in der Batterie enthaltene Flüssigkeit
ist giftig und korrosiv. Den Kontakt mit der
Haut oder den Augen vermeiden. Das Aufladen
der Batterie muss in gut durchlüfteten Räumen
und weit weg von offenem Feuer und möglichen
Funkenquellen erfolgen, um eine Explosion und
Brandgefahr zu vermeiden.
ZUR BEACHTUNG
Nicht versuchen, eine eingefrorene Batte-
rie aufzuladen. Sie muss zuerst aufgetaut
werden, anderenfalls kann sie explodieren. War
die Batterie eingefroren, muss vor dem Aufladen
durch Fachpersonal überprüft werden, ob die in-
neren Elemente nicht beschädigt sind und das Bat-
teriegehäuse keine Risse aufweist. Dies könnte
zum Auslaufen der giftigen und korrosiven Säure
führen.
ZUR BEACHTUNG

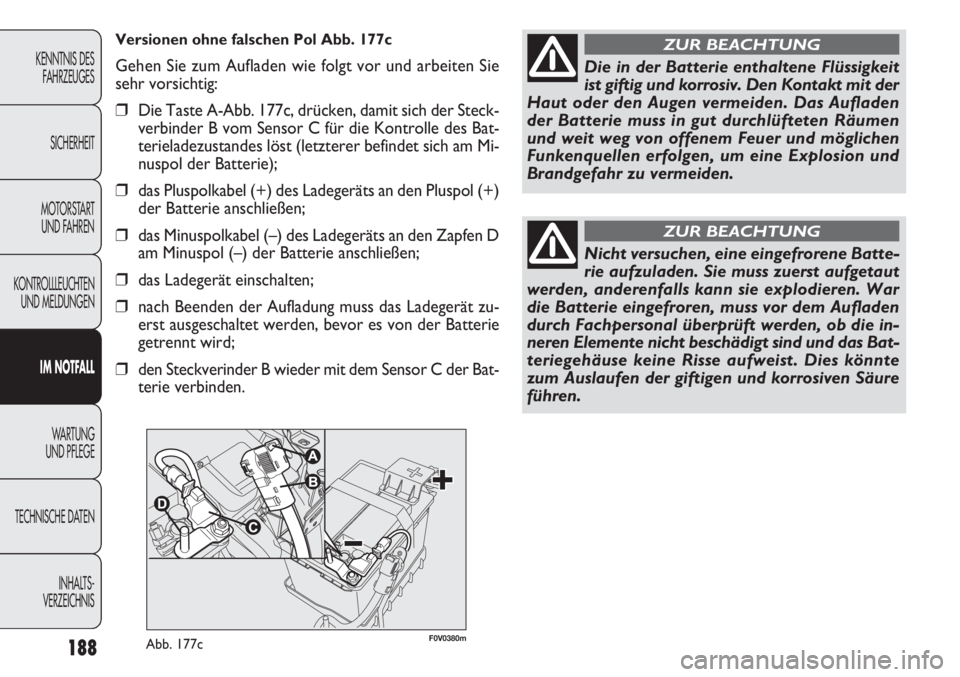

F0V0380mAbb. 177c
Versionen ohne falschen Pol Abb. 177c
Gehen Sie zum Aufladen wie folgt vor und arbeiten Sie
sehr vorsichtig:
❒ Die Taste A-Abb. 177c, drücken, damit sich der Steck-
verbinder B vom Sensor C für die Kontrolle des Bat-
terieladezustandes löst (letzterer befindet sich am Mi-
nuspol der Batterie);
❒ das Pluspolkabel (+) des Ladegeräts an den Pluspol (+)
der Batterie anschließen;
❒ das Minuspolkabel (–) des Ladegeräts an den Zapfen D
am Minuspol (–) der Batterie anschließen;
❒ das Ladegerät einschalten;
❒ nach Beenden der Aufladung muss das Ladegerät zu-
erst ausgeschaltet werden, bevor es von der Batterie
getrennt wird;
❒ den Steckverinder B wieder mit dem Sensor C der Bat-
terie verbinden.

192
KENNTNIS DESFAHRZEUGES
SICHERHEIT
MOTORSTART UND FAHREN
KONTROLLLEUCHTEN UND MELDUNGEN
IM NOTFALL
W ARTUNG
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●
●●●●●●
●●●●●● ●●
●●
●●●●●●
●●●●●●

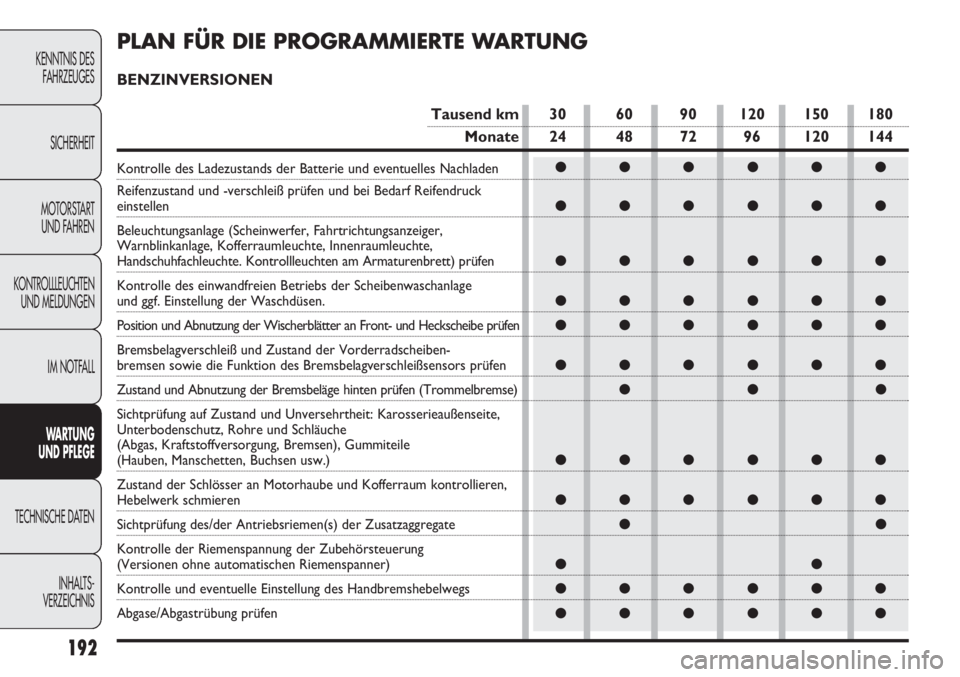

PLAN FÜR DIE PROGRAMMIERTE W ARTUNG
BENZINVERSIONEN
Tausend km 30 60 90 120 150 180
Monate 24 48 72 96 120 144
Kontrolle des Ladezustands der Batterie und eventuelles Nachladen
Reifenzustand und -verschleiß prüfen und bei Bedarf Reifendruck
einstellen
Beleuchtungsanlage (Scheinwerfer, Fahrtrichtungsanzeiger,
Warnblinkanlage, Kofferraumleuchte, Innenraumleuchte,
Handschuhfachleuchte. Kontrollleuchten am Armaturenbrett) prüfen
Kontrolle des einwandfreien Betriebs der Scheibenwaschanlage
und ggf. Einstellung der Waschdüsen.
Position und Abnutzung der Wischerblätter an Front- und Heckscheibe p\
rüfen
Bremsbelagverschleiß und Zustand der Vorderradscheiben-
bremsen sowie die Funktion des Bremsbelagverschleißsensors prüfen
Zustand und Abnutzung der Bremsbeläge hinten prüfen (Trommelbrems\
e)
Sichtprüfung auf Zustand und Unversehrtheit: Karosserieaußenseite,\

Unterbodenschutz, Rohre und Schläuche
(Abgas, Kraftstoffversorgung, Bremsen), Gummiteile
(Hauben, Manschetten, Buchsen usw.)
Zustand der Schlösser an Motorhaube und Kofferraum kontrollieren,
Hebelwerk schmieren
Sichtprüfung des/der Antriebsriemen(s) der Zusatzaggregate
Kontrolle der Riemenspannung der Zubehörsteuerung
(Versionen ohne automatischen Riemenspanner)
Kontrolle und eventuelle Einstellung des Handbremshebelwegs
Abgase/Abgastrübung prüfen

194
KENNTNIS DESFAHRZEUGES
SICHERHEIT
MOTORSTART UND FAHREN
KONTROLLLEUCHTEN UND MELDUNGEN
IM NOTFALL
W ARTUNG
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●
●●●●●●
●●●●●●
●●●●●●
●●
●●●●●● ●●
●●●●●●
DIESELVERSIONEN OHNE DPF (1.3 Multijet - 1.6 Multijet)
Tausend km 30 60 90 120 150 180
Monate 24 48 72 96 120 144
Reifenzustand und -verschleiß prüfen und bei Bedarf Reifendruck einstellen
Beleuchtungsanlage (Scheinwerfer, Fahrtrichtungsanzeiger,
Warnblinkanlage, Kofferraumleuchte, Innenraumleuchte,
Handschuhfachleuchte. Kontrollleuchten am Armaturenbrett) prüfen
Funktion der Scheibenwaschanlage prüfen
und ggf. Waschdüsen einstellen
Kontrolle der Position/Verschleiß der Scheibenwischerblätter
Bremsbelagverschleiß und Zustand der Vorderradscheiben-
bremsen sowie die Funktion des Bremsbelagverschleißsensors prüfen
Zustand und Abnutzung der Bremsbeläge hinten prüfen (Trommelbrems\
e)
Sichtprüfung auf Zustand und Unversehrtheit: Karosserieaußenseite,\

Unterbodenschutz, Rohre und Schläuche
(Abgas, Kraftstoffversorgung, Bremsen), Gummiteile
(Hauben, Manschetten, Buchsen usw.)
Zustand der Schlösser an Motorhaube und Kofferraum kontrollieren,
Hebelwerk schmieren
Flüssigkeitsstand prüfen und bei Bedarf ergänzen (Bremsen/hydr\
. Kupplung, Scheibenwaschanlage, Batterie, Motorkühlung usw.)
Kontrolle der Riemenspannung der Zubehörsteuerung
(Versionen ohne automatischen Riemenspanner)
Kontrolle und eventuelle Einstellung des Handbremshebelwegs
Sichtprüfung des/der Antriebsriemen(s) der Zusatzaggregate
Abgase/Abgastrübung prüfen

196
KENNTNIS DESFAHRZEUGES
SICHERHEIT
MOTORSTART UND FAHREN
KONTROLLLEUCHTEN UND MELDUNGEN
IM NOTFALL
W ARTUNG
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
● ●●●●
● ●●●●
● ●●●●
● ●●●●
● ●●●●
●●
● ●●●●
● ●●●●
● ●●●●
●●
● ●●●● ●●
● ●●●●

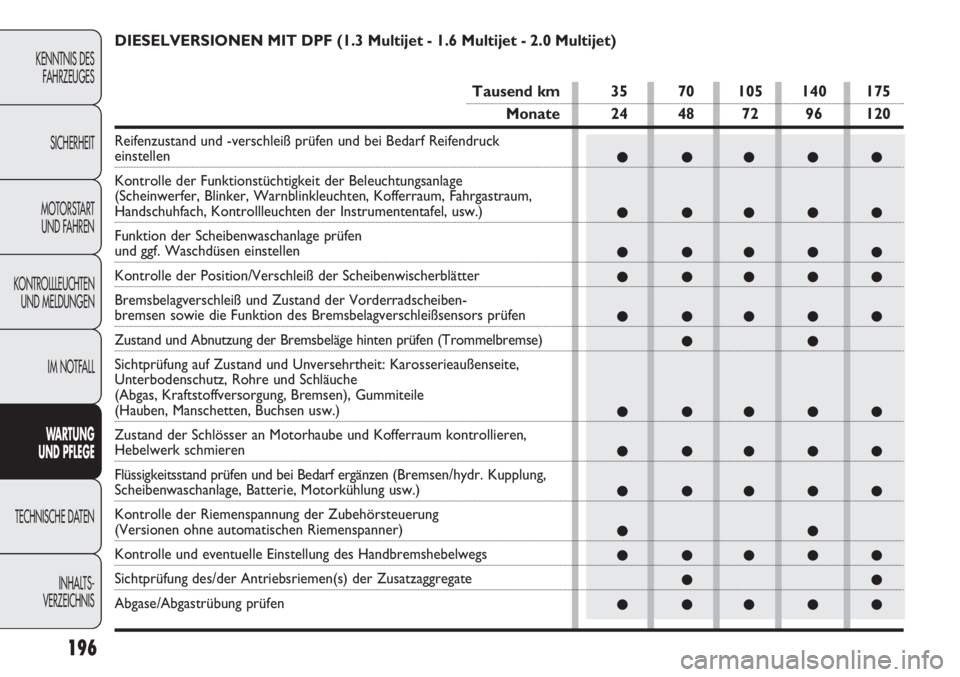

DIESELVERSIONEN MIT DPF (1.3 Multijet - 1.6 Multijet - 2.0 Multijet)
Tausend km 35 70 105 140 175
Monate 24 48 72 96 120
Reifenzustand und -verschleiß prüfen und bei Bedarf Reifendruck einstellen
Kontrolle der Funktionstüchtigkeit der Beleuchtungsanlage
(Scheinwerfer, Blinker, Warnblinkleuchten, Kofferraum, Fahrgastraum,
Handschuhfach, Kontrollleuchten der Instrumententafel, usw.)
Funktion der Scheibenwaschanlage prüfen
und ggf. Waschdüsen einstellen
Kontrolle der Position/Verschleiß der Scheibenwischerblätter
Bremsbelagverschleiß und Zustand der Vorderradscheiben-
bremsen sowie die Funktion des Bremsbelagverschleißsensors prüfen
Zustand und Abnutzung der Bremsbeläge hinten prüfen (Trommelbrems\
e)
Sichtprüfung auf Zustand und Unversehrtheit: Karosserieaußenseite,\

Unterbodenschutz, Rohre und Schläuche
(Abgas, Kraftstoffversorgung, Bremsen), Gummiteile
(Hauben, Manschetten, Buchsen usw.)
Zustand der Schlösser an Motorhaube und Kofferraum kontrollieren,
Hebelwerk schmieren
Flüssigkeitsstand prüfen und bei Bedarf ergänzen (Bremsen/hydr. Kupplung,
Scheibenwaschanlage, Batterie, Motorkühlung usw.)
Kontrolle der Riemenspannung der Zubehörsteuerung
(Versionen ohne automatischen Riemenspanner)
Kontrolle und eventuelle Einstellung des Handbremshebelwegs
Sichtprüfung des/der Antriebsriemen(s) der Zusatzaggregate
Abgase/Abgastrübung prüfen

274
KENNTNIS DESFAHRZEUGES
SICHERHEIT
MOTORSTART UND FAHREN
KONTROLLLEUCHTEN UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATE
INHALTS VER-
ZEI CHNIS

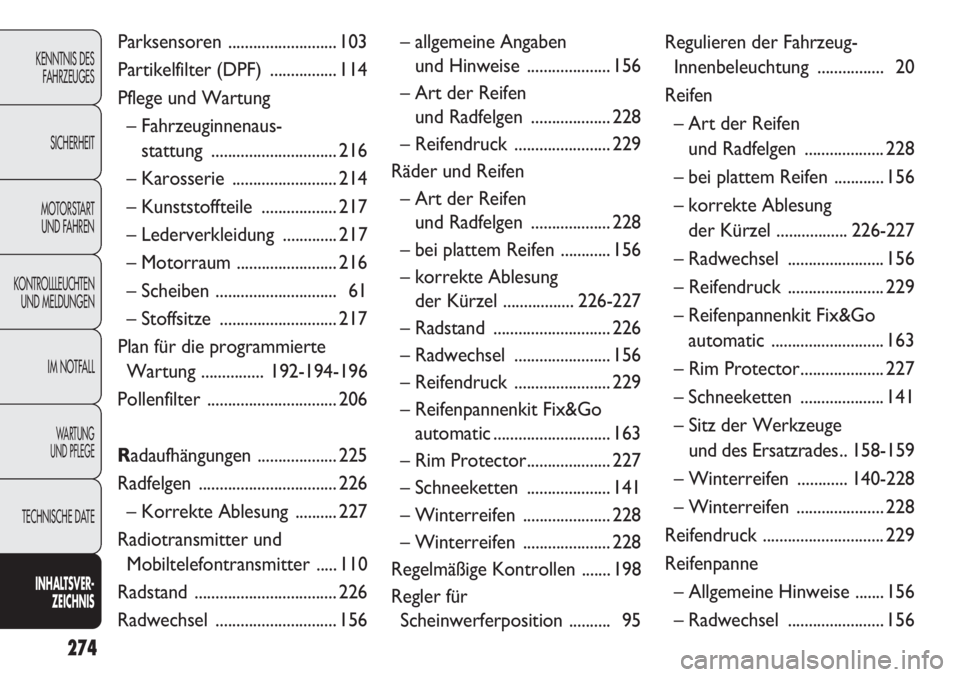

Parksensoren .......................... 103
Partikelfilter (DPF) ................ 114
Pflege und Wartung – Fahrzeuginnenaus- stattung .............................. 216
– Karosserie ......................... 214
– Kunststoffteile .................. 217
– Lederverkleidung ............. 217
– Motorraum ........................ 216
– Scheibe n ............................. 61
– Stoffsitze ............................ 217
Plan für die programmierte Wartung ...............192-194-196
Pollenfilter ............................... 206
R adaufhängungen ................... 225
Radfelgen ................................. 226
– Korrekte Ablesung .......... 227
Radiotransmitter und Mobiltelefontransmitter ..... 110
Radstand .................................. 226
Radwechsel ............................. 156 – allgemeine Angaben
und Hinweise .................... 156
– Art der Reifen und Radfelgen ................... 228
– Reifendruck ....................... 229
Räder und Reifen – Art der Reifen und Radfelgen ................... 228
– bei plattem Reifen ............ 156
– korrekte Ablesung der Kürzel .................226-227
– Radstand ............................ 226
– Radwechsel ....................... 156
– Reifendruck ....................... 229
– Reifenpannenkit Fix&Go automati c ............................ 163
– Rim Protector .................... 227
– Schneeketten .................... 141
– Winterre ifen ..................... 228
– Winterre ifen ..................... 228
Regelmäßige Kontrollen ....... 198
Regler für Scheinwerferposition .......... 95Regulieren der Fahrzeug-
Innenbeleuchtung ................ 20
Reifen – Art der Reifen und Radfelgen ................... 228
– bei plattem Reifen ............ 156
– korrekte Ablesung der Kürzel .................226-227
– Radwechsel ....................... 156
– Reifendruck ....................... 229
– Reifenpannenkit Fix&Go automatic ........................... 163
– Rim Protector .................... 227
– Schneeketten ....................141
–
Sitz der Werkzeuge
und des Ersatzrades .. 158-159
– Winterreifen ............140-228
– Winterre ifen ..................... 228
Reifendruck ............................. 229
Reifenpanne – Allgemeine Hinweise ....... 156
– Radwechsel ....................... 156
