FIAT DOBLO COMBI 2012 Manual de Uso e Manutenção (in Portuguese)

USO E MANUTENÇÃO
FIATDOBLÓ

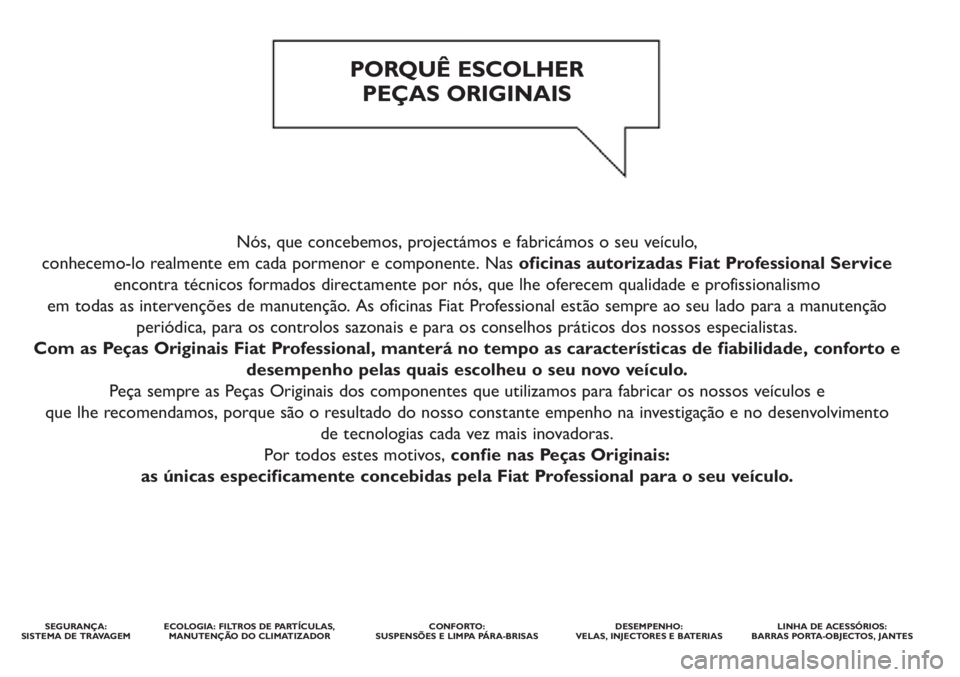

Nós, que concebemos, projectámos e fabricámos o seu veículo,
conhecemo-lo realmente em cada pormenor e componente. Nas oficinas autorizadas Fiat Professional Service
encontra técnicos formados directamente por nós, que lhe oferecem qualidade e profissionalismo
em todas as intervenções de manutenção. As oficinas Fiat Professional estão sempre ao seu lado para a manutenção periódica, para os controlos sazonais e para os conselhos práticos dos nossos especialistas.
Com as Peças Originais Fiat Professional, manterá no tempo as características de fiabilidade, conforto e desempenho pelas quais escolheu o seu novo veículo.
Peça sempre as Peças Originais dos componentes que utilizamos para fabricar os nossos veículos e
que lhe recomendamos, porque são o resultado do nosso constante empenho na investigação e no desenvolvimento de tecnologias cada vez mais inovadoras.
Por todos estes motivos, confie nas Peças Originais:
as únicas especificamente concebidas pela Fiat Professional para o seu veículo.
SEGURANÇA:
SISTEMA DE TRAVAGEMECOLOGIA: FILTROS DE PARTÍCULAS, MANUTENÇÃO DO CLIMATIZADOR CONFORTO:
SUSPENSÕES E LIMPA PÁRA-BRISASDESEMPENHO:
VELAS, INJECTORES E BATERIASLINHA DE ACESSÓRIOS:
BARRAS PORTA-OBJECTOS, JANTES
PORQUÊ ESCOLHER PEÇAS ORIGINAIS

ESCOLHER PEÇAS ORIGINAIS
É A ESCOLHA MAIS NATURAL
DESEMPENHO
PEÇAS ORIGINAIS
CONFORTO
PEÇAS ORIGINAIS
SEGURANÇA
PEÇAS ORIGINAIS
AMBIENTE
PEÇAS ORIGINAIS
VALOR
PEÇAS ORIGINAIS
ACESSÓRIOS
PEÇAS ORIGINAIS

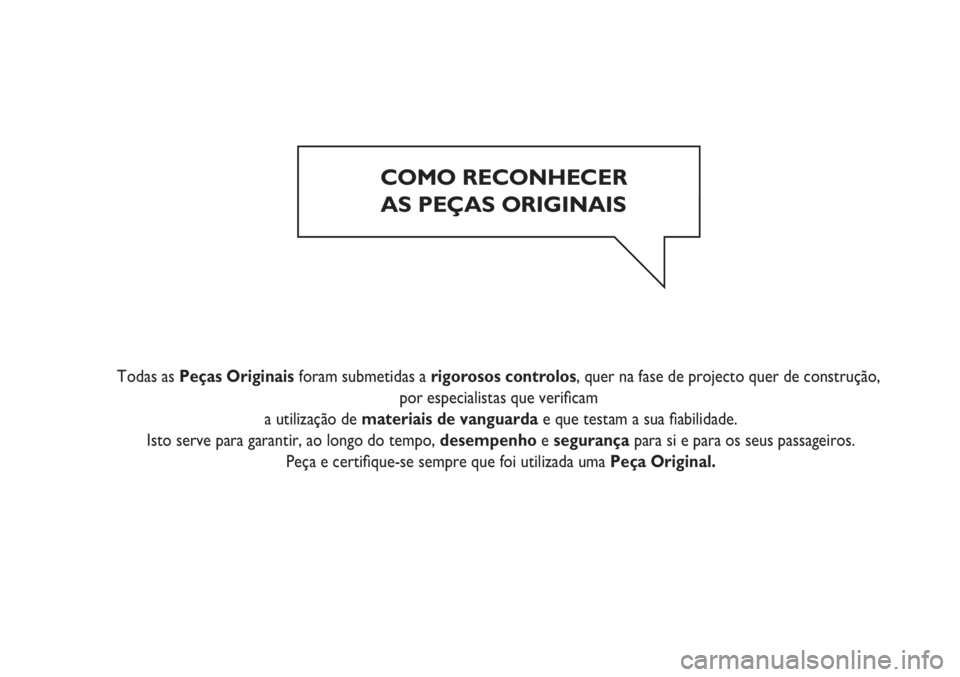

COMO RECONHECER
AS PEÇAS ORIGINAIS
Todas asPeças Originais foram submetidas a rigorosos controlos, quer na fase de projecto quer de construção,
por especialistas que verificam
a utilização de materiais de vanguarda e que testam a sua fiabilidade.
Isto serve para garantir, ao longo do tempo, desempenhoesegurança para si e para os seus passageiros.
Peça e certifique-se sempre que foi utilizada uma Peça Original.

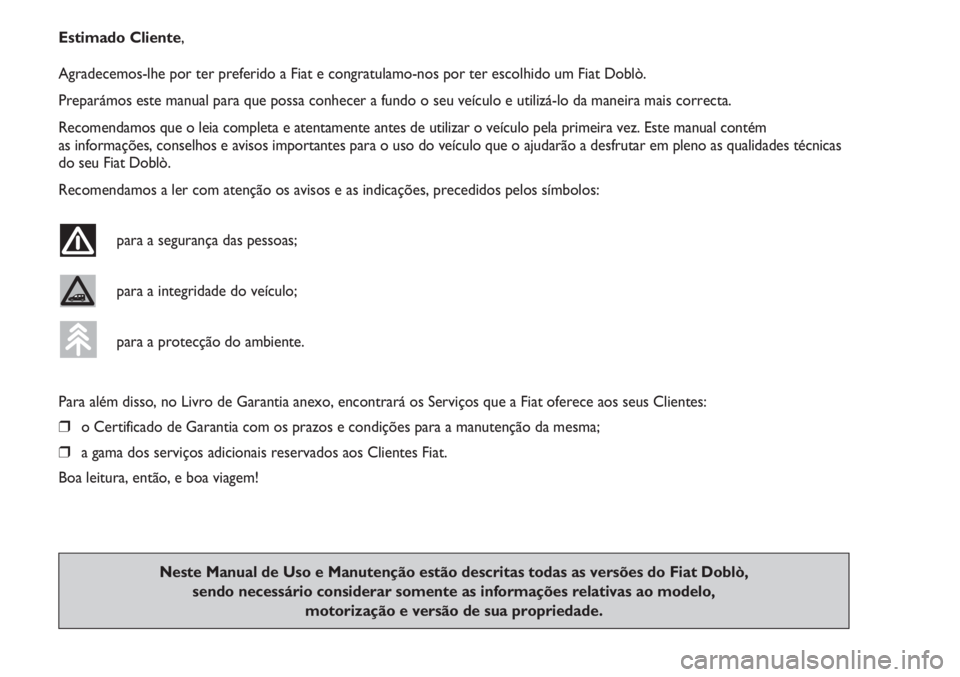

Estimado Cliente,
Agradecemos-lhe por ter preferido a Fiat e congratulamo-nos por ter escolhido um Fiat Doblò.
Preparámos este manual para que possa conhecer a fundo o seu veículo e utilizá-lo da maneira mais correcta.
Recomendamos que o leia completa e atentamente antes de utilizar o veículo pela primeira vez. Este manual contém
as informações, conselhos e avisos importantes para o uso do veículo que o ajudarão a desfrutar em pleno as qualidades técnicas
do seu Fiat Doblò.
Recomendamos a ler com atenção os avisos e as indicações, precedidos pelos símbolos:
para a segurança das pessoas;
para a integridade do veículo;
para a protecção do ambiente.
Para além disso, no Livro de Garantia anexo, encontrará os Serviços que a Fiat oferece aos seus Clientes:
❒o Certificado de Garantia com os prazos e condições para a manutenção da mesma;
❒a gama dos serviços adicionais reservados aos Clientes Fiat.
Boa leitura, então, e boa viagem!
Neste Manual de Uso e Manutenção estão descritas todas as versões do Fiat Doblò, sendo necessário considerar somente as informações relativas ao modelo, motorização e versão de sua propriedade.

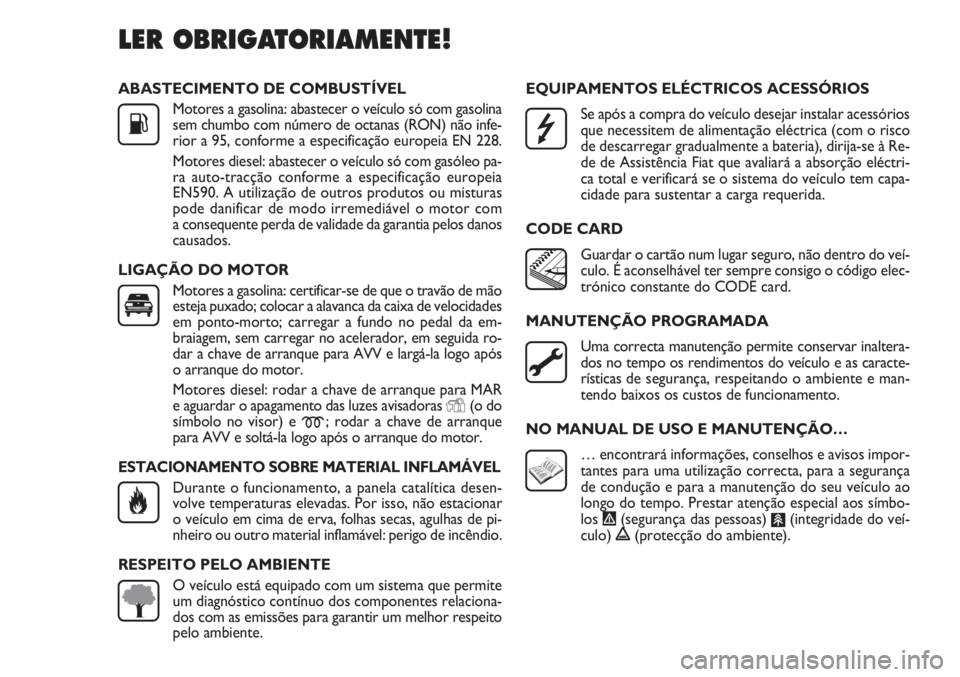

ABASTECIMENTO DE COMBUSTÍVELMotores a gasolina: abastecer o veículo só com gasolina
sem chumbo com número de octanas (RON) não infe-
rior a 95, conforme a especificação europeia EN 228.
Motores diesel: abastecer o veículo só com gasóleo pa-
ra auto-tracção conforme a especificação europeia
EN590. A utilização de outros produtos ou misturas
pode danificar de modo irremediável o motor com
a consequente perda de validade da garantia pelos danos
causados.
LIGAÇÃODOMOTOR Motores a gasolina: certificar-se de que o travão de mão
esteja puxado; colocar a alavanca da caixa de velocidades
em ponto-morto; carregar a fundo no pedal da em-
braiagem, sem carregar no acelerador, em seguida ro-
darachavedearranqueparaAVVelargá-lalogoapós
o arranque do motor.
Motores diesel: rodar a chave de arranque para MAR
e aguardar o apagamento das luzes avisadoras
Y(o do
símbolo no visor) e
m; rodar a chave de arranque
para AVV e soltá-la logo após o arranque do motor.
ESTACIONAMENTO SOBRE MATERIAL INFLAMÁVEL
Durante o funcionamento, a panela catalítica desen-
volve temperaturas elevadas. Por isso, não estacionar
o veículo em cima de erva, folhas secas, agulhas de pi-
nheiro ou outro material inflamável: perigo de incêndio.
RESPEITO PELO AMBIENTE O veículo está equipado com um sistema que permite
um diagnóstico contínuo dos componentes relaciona-
dos com as emissões para garantir um melhor respeito
pelo ambiente.
K
EQUIPAMENTOS ELÉCTRICOS ACESSÓRIOS
Se após a compra do veículo desejar instalar acessórios
que necessitem de alimentação eléctrica (com o risco
de descarregar gradualmente a bateria), dirija-se à Re-
de de Assistência Fiat que avaliará a absorção eléctri-
ca total e verificará se o sistema do veículo tem capa-
cidade para sustentar a carga requerida.
CODE CARD Guardar o cartão num lugar seguro, não dentro do veí-
culo. É aconselhável ter sempre consigo o código elec-
trónico constante do CODE card.
MANUTENÇÃO PROGRAMADA Uma correcta manutenção permite conservar inaltera-
dos no tempo os rendimentos do veículo e as caracte-
rísticas de segurança, respeitando o ambiente e man-
tendo baixos os custos de funcionamento.
NO MANUAL DE USO E MANUTENÇÃO… … encontrará informações, conselhos e avisos impor-
tantes para uma utilização correcta, para a segurança
de condução e para a manutenção do seu veículo ao
longo do tempo. Prestar atenção especial aos símbo-
los
"(segurança das pessoas)#(integridade do veí-
culo)!(protecção do ambiente).
LER OBRIGATORIAMENTE!



3
CONHECER
OVEÍCULO
SEGURANÇA
ARRANQUE
E
CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE
CONHECER O VEÍCULO

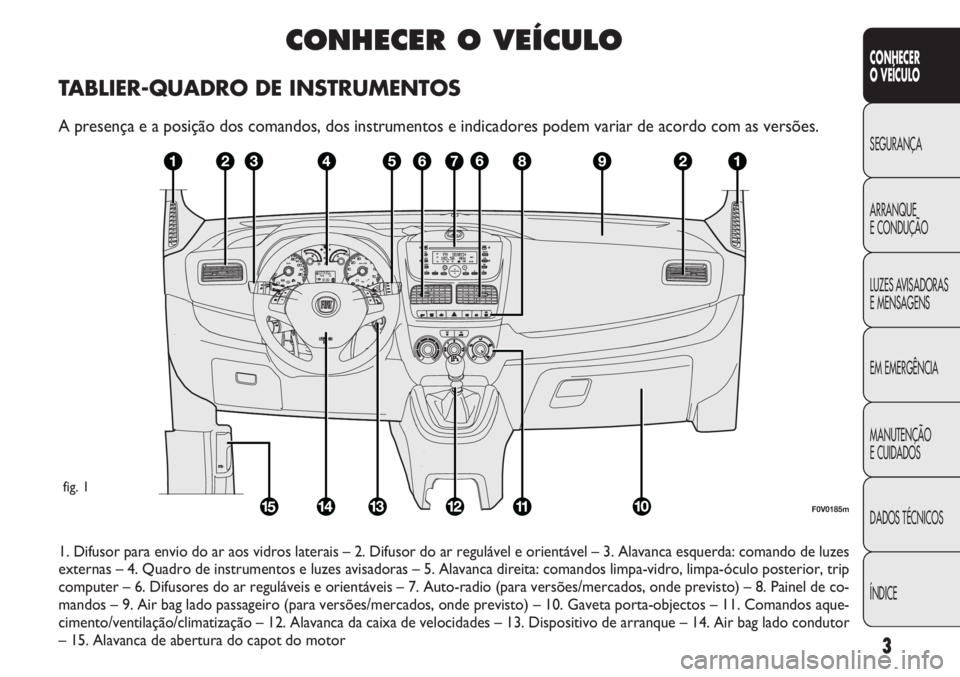

TABLIER-QUADRO DE INSTRUMENTOS
A presença e a posição dos comandos, dos instrumentos e indicadores podem variar de acordo com as versões.
1. Difusor para envio do ar aos vidros laterais – 2. Difusor do ar regulável e orientável – 3. Alavanca esquerda: comando de luzes
externas – 4. Quadro de instrumentos e luzes avisadoras – 5. Alavanca direita: comandos limpa-vidro, limpa-óculo posterior, trip
computer – 6. Difusores do ar reguláveis e orientáveis – 7. Auto-radio (para versões/mercados, onde previsto) – 8. Painel de co-
mandos – 9. Air bag lado passageiro (para versões/mercados, onde previsto) – 10. Gaveta porta-objectos – 11. Comandos aque-
cimento/ventilação/climatização – 12. Alavanca da caixa de velocidades – 13. Dispositivo de arranque – 14. Air bag lado condutor
– 15. Alavanca de abertura do capot do motor
F0V0185m
fig. 1

4
CONHECER
O VEÍCULO
SEGURANÇA ARRANQUE
E

CONDUÇÃO
LUZES AVISADORAS E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E CUIDADOS
DADOS TÉCNICOS
ÍNDICE

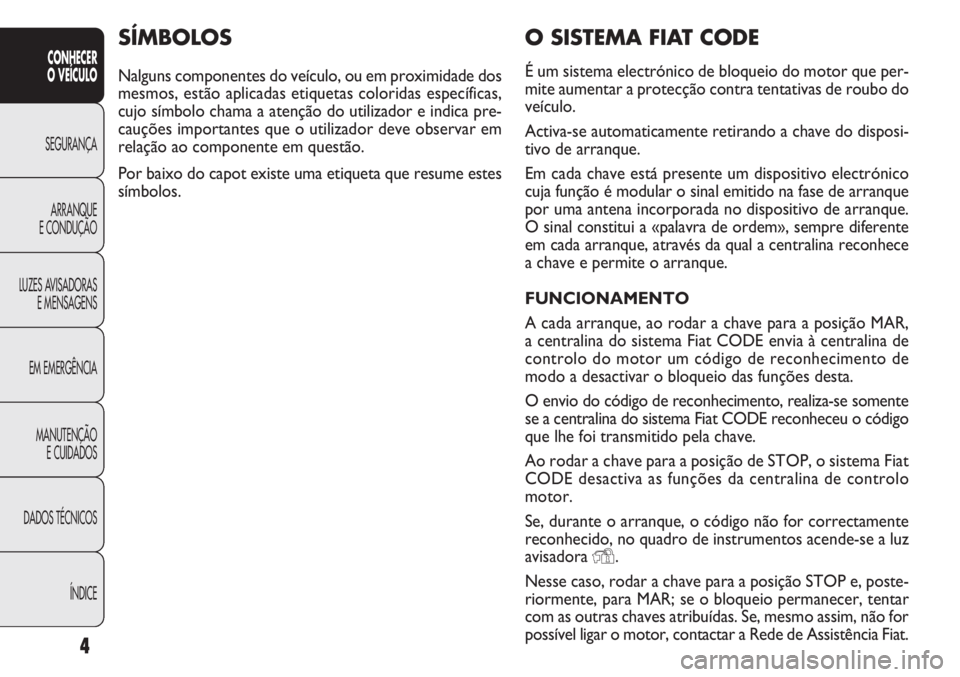

O SISTEMA FIAT CODE
É um sistema electrónico de bloqueio do motor que per-
mite aumentar a protecção contra tentativas de roubo do
veículo.
Activa-se automaticamente retirando a chave do disposi-
tivo de arranque.
Em cada chave está presente um dispositivo electrónico
cuja função é modular o sinal emitido na fase de arranque
por uma antena incorporada no dispositivo de arranque.
O sinal constitui a «palavra de ordem», sempre diferente
em cada arranque, através da qual a centralina reconhece
a chave e permite o arranque.
FUNCIONAMENTO
A cada arranque, ao rodar a chave para a posição MAR,
a centralina do sistema Fiat CODE envia à centralina de
controlo do motor um código de reconhecimento de
modo a desactivar o bloqueio das funções desta.
O envio do código de reconhecimento, realiza-se somente
se a centralina do sistema Fiat CODE reconheceu o código
que lhe foi transmitido pela chave.
Ao rodar a chave para a posição de STOP, o sistema Fiat
CODE desactiva as funções da centralina de controlo
motor.
Se, durante o arranque, o código não for correctamente
reconhecido, no quadro de instrumentos acende-se a luz
avisadora
Y.
Nesse caso, rodar a chave para a posição STOP e, poste-
riormente, para MAR; se o bloqueio permanecer, tentar
com as outras chaves atribuídas. Se, mesmo assim, não for
possível ligar o motor, contactar a Rede de Assistência Fiat.
SÍMBOLOS
Nalguns componentes do veículo, ou em proximidade dos
mesmos, estão aplicadas etiquetas coloridas específicas,
cujo símbolo chama a atenção do utilizador e indica pre-
cauções importantes que o utilizador deve observar em
relação ao componente em questão.
Por baixo do capot existe uma etiqueta que resume estes
símbolos.

5
CONHECER
OVEÍCULO
SEGURANÇA
ARRANQUE
E
CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE
AS CHAVES
CODE CARD fig. 2
(para versões/mercados, se previsto)
Com o veículo, junto com as chaves fornecidas em dupli-
cado, é entregue o CODE card no qual estão indicados:
A o código electrónico;
B o código mecânico das chaves a comunicar à Rede de Assistência Fiat em caso de pedido de duplicados das
chaves.
AVISO Para garantir a perfeita eficiência dos dispositivos
electrónicos internos das chaves, não deixar as mesmas
expostas aos raios solares.
Acendimento da luz avisadora
Yem andamento
❒Se a luz avisadoraYacender, significa que o sistema
está a efectuar um autodiagnóstico (devido, por exem-
plo, a uma quebra de tensão).
❒Se a luz avisadoraYpermanecer acesa, contactar
a Rede de Assistência Fiat.
Colisões violentas podem danificar os com-
ponentes electrónicos presentes na chave.
F0V0104mfig. 2
Em caso de mudança de propriedade do
veículo, é indispensável que o novo pro-
prietário entre na posse de todas as chaves
edoCODEcard.

F0V0003mfig. 3F0V0004mfig. 4
Para o reintroduzir no punho, proceder como indicado
a seguir:
❒carregar no botão B e, simultaneamente, movimentar
o recorte do corpo metálico A;
❒soltar o botão B e rodar o recorte do corpo metálico
A até ouvir o estalido de bloqueio que garante o fecho
correcto.

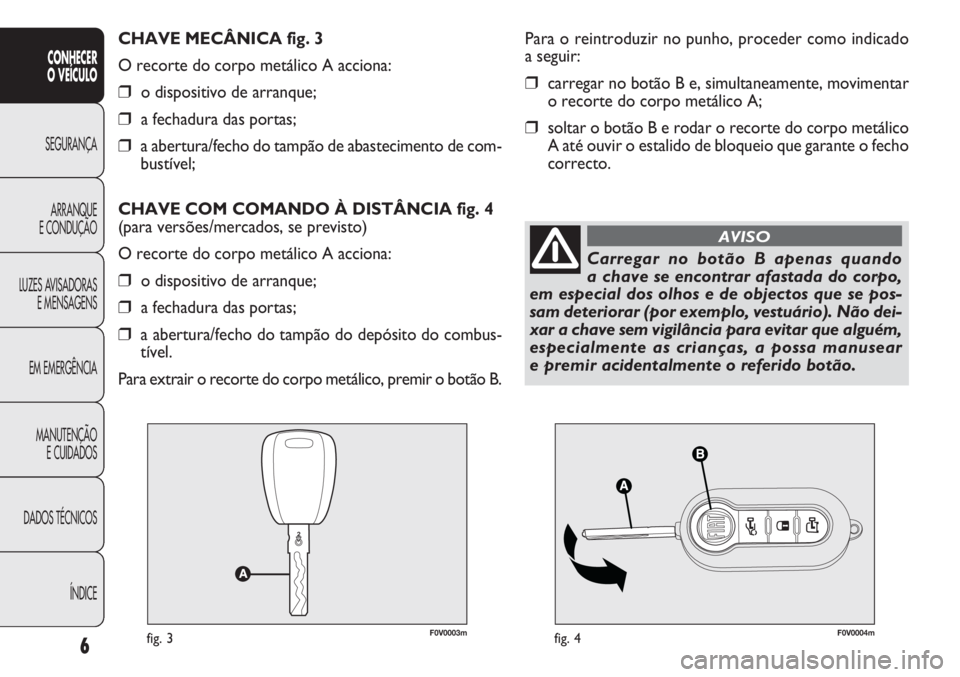

CHAVE MECÂNICA fig. 3
O recorte do corpo metálico A acciona:
❒o dispositivo de arranque;
❒a fechadura das portas;
❒a abertura/fecho do tampão de abastecimento de com-
bustível;
CHAVE COM COMANDO À DISTÂNCIA fig. 4
(para versões/mercados, se previsto)
O recorte do corpo metálico A acciona:
❒o dispositivo de arranque;
❒a fechadura das portas;
❒a abertura/fecho do tampão do depósito do combus-
tível.
Para extrair o recorte do corpo metálico, premir o botão B.
6
CONHECER
O VEÍCULO
SEGURANÇA ARRANQUE
E

CONDUÇÃO
LUZES AVISADORAS E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E CUIDADOS
DADOS TÉCNICOS
ÍNDICE
Carregar no botão B apenas quando
a chave se encontrar afastada do corpo,
em especial dos olhos e de objectos que se pos-
sam deteriorar (por exemplo, vestuário). Não dei-
xar a chave sem vigilância para evitar que alguém,
especialmente as crianças, a possa manusear
e premir acidentalmente o referido botão.
AVISO
