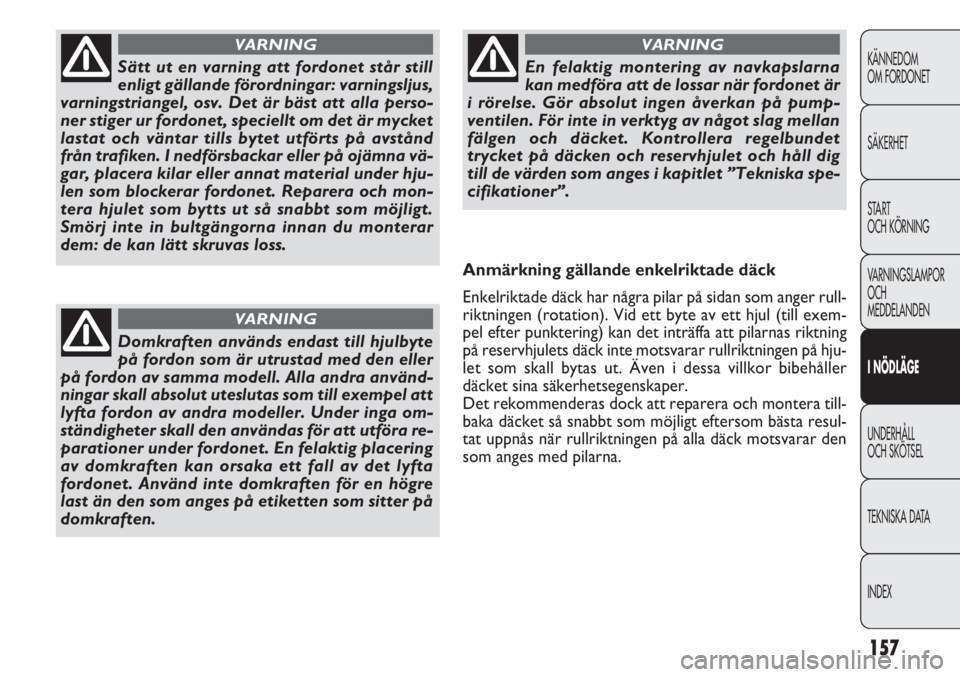

Sätt ut en varning att fordonet står still
enligt gällande förordningar: varningsljus,
varningstriangel, osv. Det är bäst att alla perso-
ner stiger ur fordonet, speciellt om det är mycket
lastat och väntar tills bytet utförts på avstånd
från trafiken. I nedförsbackar eller på ojämna vä-
gar, placera kilar eller annat material under hju-
len som blockerar fordonet. Reparera och mon-
tera hjulet som bytts ut så snabbt som möjligt.
Smörj inte in bultgängorna innan du monterar
dem: de kan lätt skruvas loss.
VARNING
Domkraften används endast till hjulbyte
på fordon som är utrustad med den eller
på fordon av samma modell. Alla andra använd-
ningar skall absolut uteslutas som till exempel att
lyfta fordon av andra modeller. Under inga om-
ständigheter skall den användas för att utföra re-
parationer under fordonet. En felaktig placering
av domkraften kan orsaka ett fall av det lyfta
fordonet. Använd inte domkraften för en högre
last än den som anges på etiketten som sitter på
domkraften.
VARNING
En felaktig montering av navkapslarna
kan medföra att de lossar när fordonet är
i rörelse. Gör absolut ingen åverkan på pump-
ventilen. För inte in verktyg av något slag mellan
fälgen och däcket. Kontrollera regelbundet
trycket på däcken och reservhjulet och håll dig
till de värden som anges i kapitlet ”Tekniska spe-
cifikationer”.
VARNING
Anmärkning gällande enkelriktade däck
Enkelriktade däck har några pilar på sidan som anger rull-
riktningen (rotation). Vid ett byte av ett hjul (till exem-
pel efter punktering) kan det inträffa att pilarnas riktning
på reservhjulets däck inte motsvarar rullriktningen på hju-
let som skall bytas ut. Även i dessa villkor bibehåller
däcket sina säkerhetsegenskaper.
Det rekommenderas dock att reparera och montera till-
baka däcket så snabbt som möjligt eftersom bästa resul-
tat uppnås när rullriktningen på alla däck motsvarar den
som anges med pilarna.
Page 162 of 283

F0V0148mbild 130
F0V0149mbild 129
158
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
Bra att veta:
❒Domkraften väger 4 kg.
❒Domkraften kräver inte någon reglering.
❒Domkraften kan inte repareras. Vid skada skall den by-
tas ut mot en annan original.
❒Inget verktyg, förutom veven, kan monteras på dom-
kraften.
För att byta hjulet, gör så här:
❒Stanna fordonet på en plats som inte medför någon
fara för trafiken och som gör att hjulet kan bytas ut
i säkerhet. Marken ska helst vara jämn och tillräckligt
kompakt.
❒Stäng av motorn och dra åt handbromsen.
❒Lägg i den första växeln eller backen.
❒Ta på dig den oranga reflexvästen (obligatorisk enligt
lag) innan du kliver ur bilen.
❒Signalera att fordonet står stilla med de anordningar
som krävs enligt gällande lagstiftning i det land du kör
i (t.ex. varningstriangel, nödljus osv.).
❒För versioner Cargo bild 129; flytta vänster framsäte
framåt genom att trycka på spak A för att ta fram
verktygsväskan och ställ den bredvid hjulet som ska
bytas ut.❒För versionerna Doblò/Doblò Combi bild 130: öppna
bakdörrarna. Inuti utrymmet på höger sida bak, ska du
hämta verktygsväskan genom att koppla ifrån gummi-
bandet från spännet och ställ den bredvid hjulet som
ska bytas.
Page 163 of 283

159
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
F0V0193mbild 133
F0V0151mbild 132

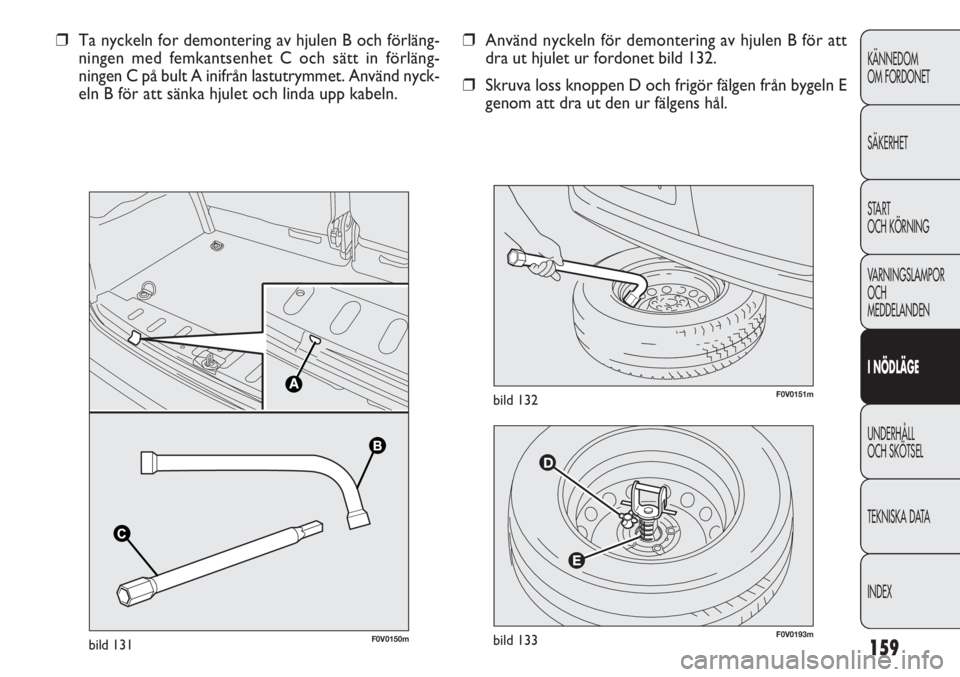

❒Använd nyckeln för demontering av hjulen B för att
dra ut hjulet ur fordonet bild 132.
❒Skruva loss knoppen D och frigör fälgen från bygeln E
genom att dra ut den ur fälgens hål. ❒Ta nyckeln for demontering av hjulen B och förläng-
ningen med femkantsenhet C och sätt in förläng-
ningen C på bult A inifrån lastutrymmet. Använd nyck-
eln B för att sänka hjulet och linda upp kabeln.
B B
C
C
F0V0150mbild 131
Page 164 of 283

160
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
F0V0153mbild 134bF0V0155mbild 136
F0V0154mbild 135

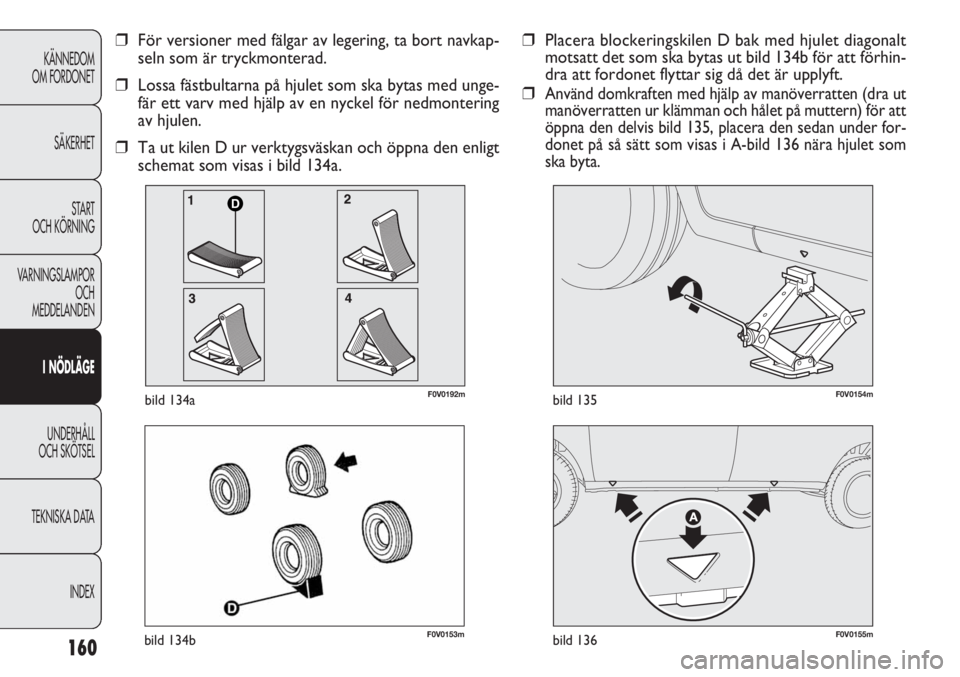

❒Placera blockeringskilen D bak med hjulet diagonalt
motsatt det som ska bytas ut bild 134b för att förhin-
dra att fordonet flyttar sig då det är upplyft.
❒
Använd domkraften med hjälp av manöverratten (dra ut
manöverratten ur klämman och hålet på muttern) för att
öppna den delvis bild 135, placera den sedan under for-
donet på så sätt som visas i A-bild 136 nära hjulet som
ska byta.
❒För versioner med fälgar av legering, ta bort navkap-
seln som är tryckmonterad.
❒Lossa fästbultarna på hjulet som ska bytas med unge-
fär ett varv med hjälp av en nyckel för nedmontering
av hjulen.
❒Ta ut kilen D ur verktygsväskan och öppna den enligt
schemat som visas i bild 134a.
D
F0V0192mbild 134a
Page 165 of 283

161
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
F0V0156mbild 137F0V0157mbild 138

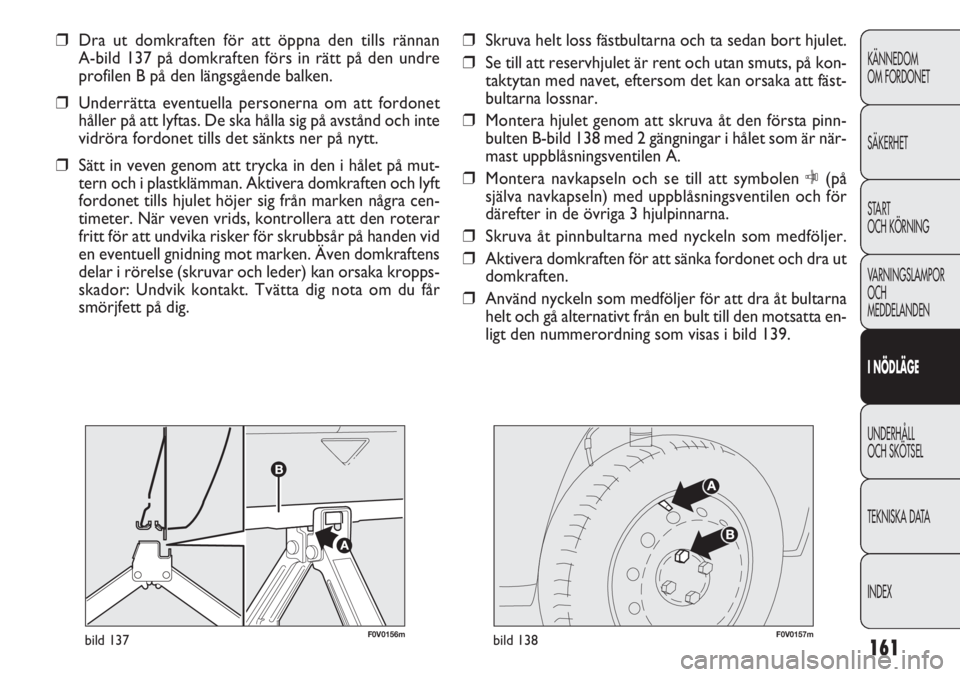

❒Skruva helt loss fästbultarna och ta sedan bort hjulet.
❒Se till att reservhjulet är rent och utan smuts, på kon-
taktytan med navet, eftersom det kan orsaka att fäst-
bultarna lossnar.
❒Montera hjulet genom att skruva åt den första pinn-
bulten B-bild 138 med 2 gängningar i hålet som är när-
mast uppblåsningsventilen A.
❒Montera navkapseln och se till att symbolen C(på
själva navkapseln) med uppblåsningsventilen och för
därefter in de övriga 3 hjulpinnarna.
❒Skruva åt pinnbultarna med nyckeln som medföljer.
❒Aktivera domkraften för att sänka fordonet och dra ut
domkraften.
❒Använd nyckeln som medföljer för att dra åt bultarna
helt och gå alternativt från en bult till den motsatta en-
ligt den nummerordning som visas i bild 139. ❒Dra ut domkraften för att öppna den tills rännan
A-bild 137 på domkraften förs in rätt på den undre
profilen B på den längsgående balken.
❒Underrätta eventuella personerna om att fordonet
håller på att lyftas. De ska hålla sig på avstånd och inte
vidröra fordonet tills det sänkts ner på nytt.
❒Sätt in veven genom att trycka in den i hålet på mut-
tern och i plastklämman. Aktivera domkraften och lyft
fordonet tills hjulet höjer sig från marken några cen-
timeter. När veven vrids, kontrollera att den roterar
fritt för att undvika risker för skrubbsår på handen vid
en eventuell gnidning mot marken. Även domkraftens
delar i rörelse (skruvar och leder) kan orsaka kropps-
skador: Undvik kontakt. Tvätta dig nota om du får
smörjfett på dig.
Page 166 of 283

162
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
F0V0194bild 140
F0V0158mbild 139
D
C
F0V0214mbild 140a
F0V0215bild 140b

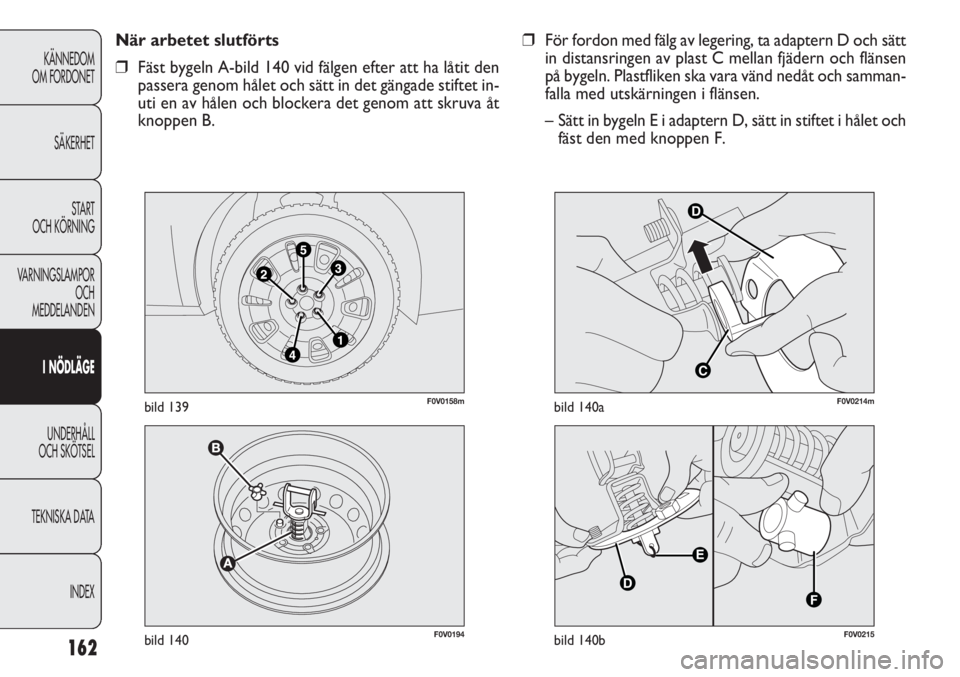

❒För fordon med fälg av legering, ta adaptern D och sätt
in distansringen av plast C mellan fjädern och flänsen
på bygeln. Plastfliken ska vara vänd nedåt och samman-
falla med utskärningen i flänsen.
– Sätt in bygeln E i adaptern D, sätt in stiftet i hålet och
fäst den med knoppen F. När arbetet slutförts
❒Fäst bygeln A-bild 140 vid fälgen efter att ha låtit den
passera genom hålet och sätt in det gängade stiftet in-
uti en av hålen och blockera det genom att skruva åt
knoppen B.
Page 167 of 283

163
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
F0V0093mbild 141

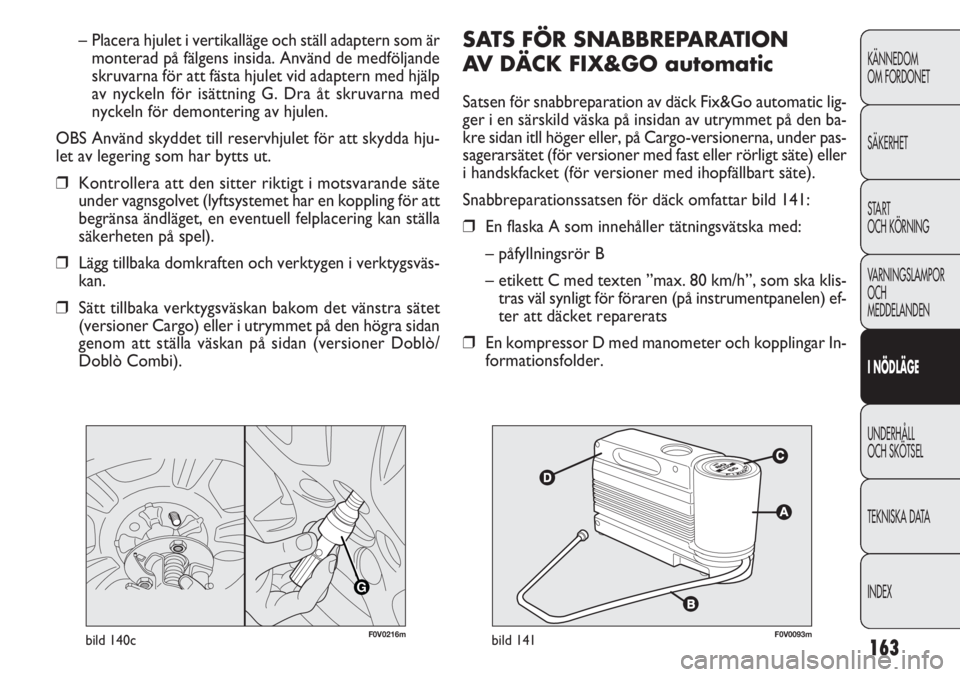

SATS FÖR SNABBREPARATION
AV DÄCK FIX&GO automatic
Satsen för snabbreparation av däck Fix&Go automatic lig-
ger i en särskild väska på insidan av utrymmet på den ba-
kre sidan itll höger eller, på Cargo-versionerna, under pas-
sagerarsätet (för versioner med fast eller rörligt säte) eller
i handskfacket (för versioner med ihopfällbart säte).
Snabbreparationssatsen för däck omfattar bild 141:
❒En flaska A som innehåller tätningsvätska med:
– påfyllningsrör B
– etikett C med texten ”max. 80 km/h”, som ska klis-
tras väl synligt för föraren (på instrumentpanelen) ef-
ter att däcket reparerats
❒En kompressor D med manometer och kopplingar In-
formationsfolder.
G
F0V0216mbild 140c
– Placera hjulet i vertikalläge och ställ adaptern som är
monterad på fälgens insida. Använd de medföljande
skruvarna för att fästa hjulet vid adaptern med hjälp
av nyckeln för isättning G. Dra åt skruvarna med
nyckeln för demontering av hjulen.
OBS Använd skyddet till reservhjulet för att skydda hju-
let av legering som har bytts ut.
❒Kontrollera att den sitter riktigt i motsvarande säte
under vagnsgolvet (lyftsystemet har en koppling för att
begränsa ändläget, en eventuell felplacering kan ställa
säkerheten på spel).
❒Lägg tillbaka domkraften och verktygen i verktygsväs-
kan.
❒Sätt tillbaka verktygsväskan bakom det vänstra sätet
(versioner Cargo) eller i utrymmet på den högra sidan
genom att ställa väskan på sidan (versioner Doblò/
Doblò Combi).
Page 168 of 283

164
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX

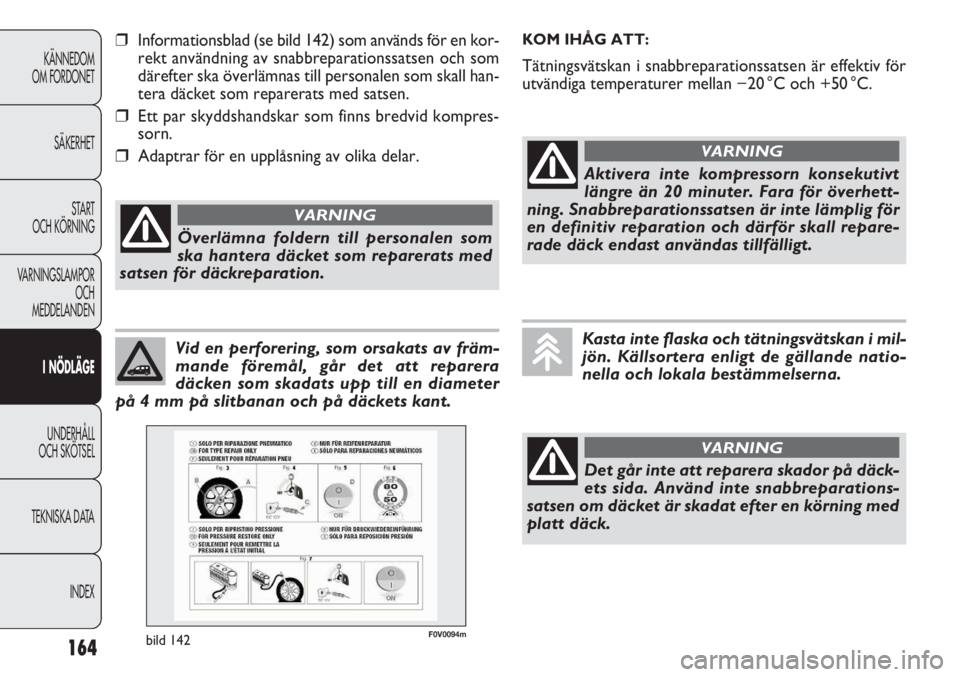

Vid en perforering, som orsakats av främ-
mande föremål, går det att reparera
däcken som skadats upp till en diameter
på 4 mm på slitbanan och på däckets kant.
Det går inte att reparera skador på däck-
ets sida. Använd inte snabbreparations-
satsen om däcket är skadat efter en körning med
platt däck.
VARNING
KOM IHÅG ATT:
Tätningsvätskan i snabbreparationssatsen är effektiv för
utvändiga temperaturer mellan −20 °C och +50 °C.
Aktivera inte kompressorn konsekutivt
längre än 20 minuter. Fara för överhett-
ning. Snabbreparationssatsen är inte lämplig för
en definitiv reparation och därför skall repare-
rade däck endast användas tillfälligt.
VARNING
Kasta inte flaska och tätningsvätskan i mil-
jön. Källsortera enligt de gällande natio-
nella och lokala bestämmelserna.
F0V0094mbild 142
❒Informationsblad (se bild 142) som används för en kor-
rekt användning av snabbreparationssatsen och som
därefter ska överlämnas till personalen som skall han-
tera däcket som reparerats med satsen.
❒Ett par skyddshandskar som finns bredvid kompres-
sorn.
❒Adaptrar för en upplåsning av olika delar.
Överlämna foldern till personalen som
ska hantera däcket som reparerats med
satsen för däckreparation.
VARNING
Page 169 of 283

165
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
F0V0095mbild 143

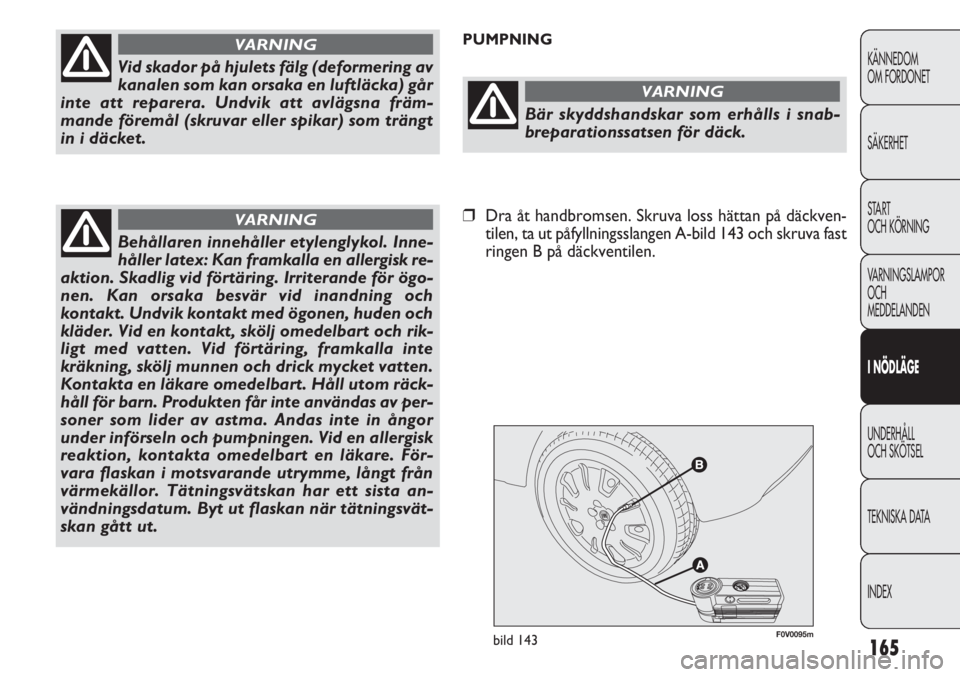

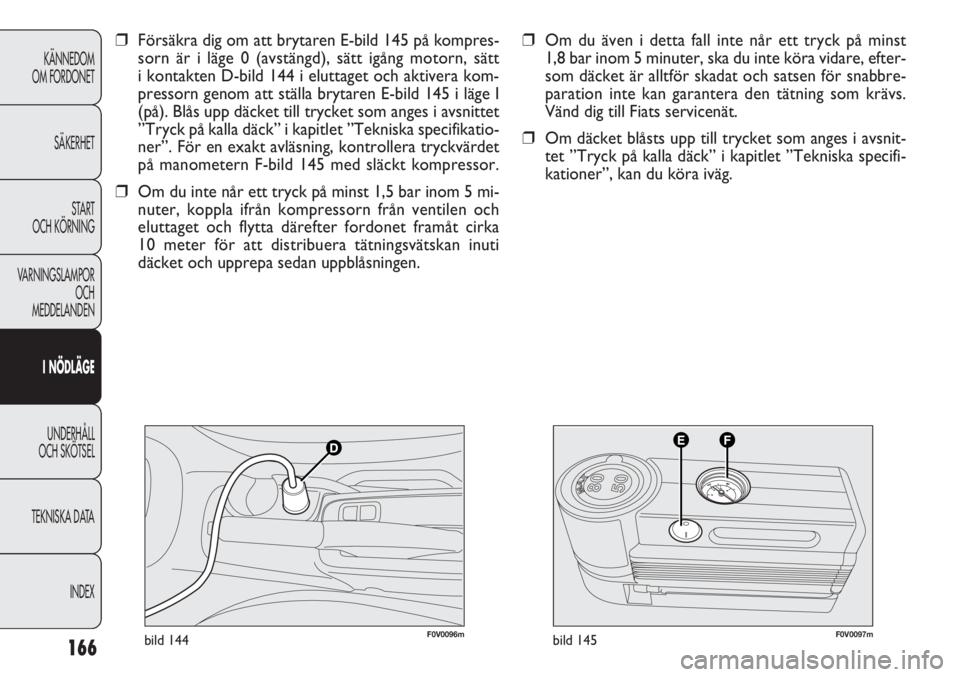

PUMPNING
Vid skador på hjulets fälg (deformering av
kanalen som kan orsaka en luftläcka) går
inte att reparera. Undvik att avlägsna främ-
mande föremål (skruvar eller spikar) som trängt
in i däcket.
VARNING
Behållaren innehåller etylenglykol. Inne-
håller latex: Kan framkalla en allergisk re-
aktion. Skadlig vid förtäring. Irriterande för ögo-
nen. Kan orsaka besvär vid inandning och
kontakt. Undvik kontakt med ögonen, huden och
kläder. Vid en kontakt, skölj omedelbart och rik-
ligt med vatten. Vid förtäring, framkalla inte
kräkning, skölj munnen och drick mycket vatten.
Kontakta en läkare omedelbart. Håll utom räck-
håll för barn. Produkten får inte användas av per-
soner som lider av astma. Andas inte in ångor
under införseln och pumpningen. Vid en allergisk
reaktion, kontakta omedelbart en läkare. För-
vara flaskan i motsvarande utrymme, långt från
värmekällor. Tätningsvätskan har ett sista an-
vändningsdatum. Byt ut flaskan när tätningsvät-
skan gått ut.
VARNING
Bär skyddshandskar som erhålls i snab-
breparationssatsen för däck.
VARNING
❒Dra åt handbromsen. Skruva loss hättan på däckven-
tilen, ta ut påfyllningsslangen A-bild 143 och skruva fast
ringen B på däckventilen.
Page 170 of 283

166
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
F0V0096mbild 144F0V0097mbild 145
❒Om du även i detta fall inte når ett tryck på minst
1,8 bar inom 5 minuter, ska du inte köra vidare, efter-
som däcket är alltför skadat och satsen för snabbre-
paration inte kan garantera den tätning som krävs.
Vänd dig till Fiats servicenät.
❒Om däcket blåsts upp till trycket som anges i avsnit-
tet ”Tryck på kalla däck” i kapitlet ”Tekniska specifi-
kationer”, kan du köra iväg. ❒Försäkra dig om att brytaren E-bild 145 på kompres-
sorn är i läge 0 (avstängd), sätt igång motorn, sätt
i kontakten D-bild 144 i eluttaget och aktivera kom-
pressorn genom att ställa brytaren E-bild 145 i läge I
(på). Blås upp däcket till trycket som anges i avsnittet
”Tryck på kalla däck” i kapitlet ”Tekniska specifikatio-
ner”. För en exakt avläsning, kontrollera tryckvärdet
på manometern F-bild 145 med släckt kompressor.
❒Om du inte når ett tryck på minst 1,5 bar inom 5 mi-
nuter, koppla ifrån kompressorn från ventilen och
eluttaget och flytta därefter fordonet framåt cirka
10 meter för att distribuera tätningsvätskan inuti
däcket och upprepa sedan uppblåsningen.
