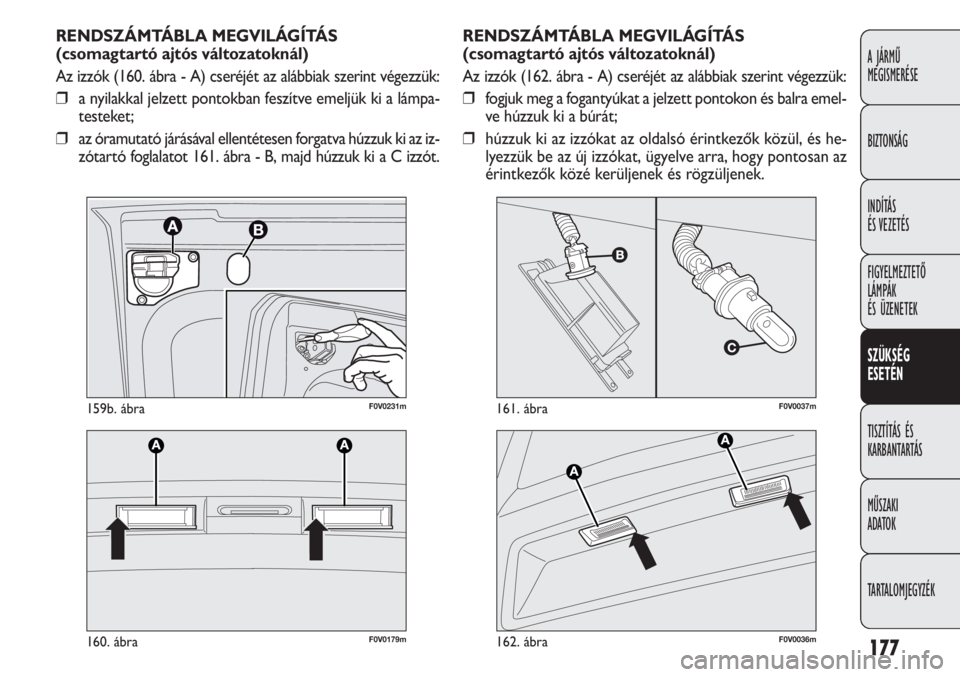

RENDSZÁMTÁBLA MEGVILÁGÍTÁS
(csomagtartó ajtós változatoknál)
Az izzók (162. ábra - A) cseréjét az alábbiak szerint végezzük:
❒fogjuk meg a fogantyúkat a jelzett pontokon és balra emel-
ve húzzuk ki a búrát;
❒húzzuk ki az izzókat az oldalsó érintkezők közül, és he-
lyezzük be az új izzókat, ügyelve arra, hogy pontosan az
érintkezők közé kerüljenek és rögzüljenek. RENDSZÁMTÁBLA MEGVILÁGÍTÁS
(csomagtartó ajtós változatoknál)
Az izzók (160. ábra - A) cseréjét az alábbiak szerint végezzük:
❒a nyilakkal jelzett pontokban feszítve emeljük ki a lámpa-
testeket;
❒az óramutató járásával ellentétesen forgatva húzzuk ki az iz-
zótartó foglalatot 161. ábra - B, majd húzzuk ki a C izzót.
F0V0179m160. ábra
F0V0037m161. ábraF0V0231m159b. ábra
F0V0036m162. ábra

178
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK

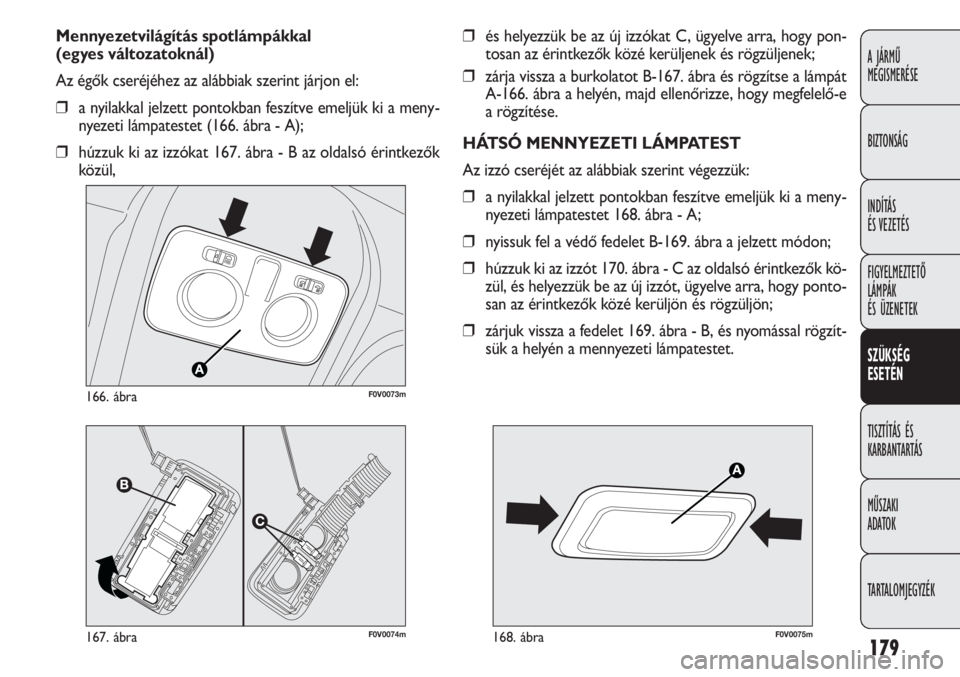

❒nyissa ki a fedelet 164. ábra - B a jelzett módon;
❒húzzuk ki az izzót 165. ábra - C az oldalsó érintkezők kö-
zül, és helyezzük be az új izzót, ügyelve arra, hogy ponto-
san az érintkezők közé kerüljön és rögzüljön;
❒zárjuk vissza a fedelet, és nyomással rögzítsük a helyén
a mennyezeti lámpatestet.BELSŐ VILÁGÍTÁS IZZÓCSERE
Az egyes izzók típusára és teljesítményére vonatkozó infor-
mációkat „Az izzók típusai” című rész tartalmazza.
ELÜLSŐ MENNYEZETI LÁMPA
Mennyezeti lámpa billenő burával
Az égők cseréjéhez az alábbiak szerint járjon el:
❒húzza ki a mennyezeti világítást 163. ábra - A a nyíllal jel-
zett pontoknál;
F0V0070m163. ábraF0V0072m165. ábra
F0V0071m164. ábra

179
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
❒és helyezzük be az új izzókat C, ügyelve arra, hogy pon-
tosan az érintkezők közé kerüljenek és rögzüljenek;
❒zárja vissza a burkolatot B-167. ábra és rögzítse a lámpát
A-166. ábra a helyén, majd ellenőrizze, hogy megfelelő-e
a rögzítése.
HÁTSÓ MENNYEZETI LÁMPATEST
Az izzó cseréjét az alábbiak szerint végezzük:
❒a nyilakkal jelzett pontokban feszítve emeljük ki a meny-
nyezeti lámpatestet 168. ábra - A;
❒nyissuk fel a védő fedelet B-169. ábra a jelzett módon;
❒húzzuk ki az izzót 170. ábra - C az oldalsó érintkezők kö-
zül, és helyezzük be az új izzót, ügyelve arra, hogy ponto-
san az érintkezők közé kerüljön és rögzüljön;
❒zárjuk vissza a fedelet 169. ábra - B, és nyomással rögzít-
sük a helyén a mennyezeti lámpatestet. Mennyezetvilágítás spotlámpákkal
(egyes változatoknál)
Az égők cseréjéhez az alábbiak szerint járjon el:
❒a nyilakkal jelzett pontokban feszítve emeljük ki a meny-
nyezeti lámpatestet (166. ábra - A);
❒húzzuk ki az izzókat 167. ábra - B az oldalsó érintkezők
közül,
F0V0074m167. ábra
F0V0073m166. ábra
F0V0075m168. ábra

180
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
F0V0072m170. ábraF0V0177m172. ábra


F0V0176m171. ábra

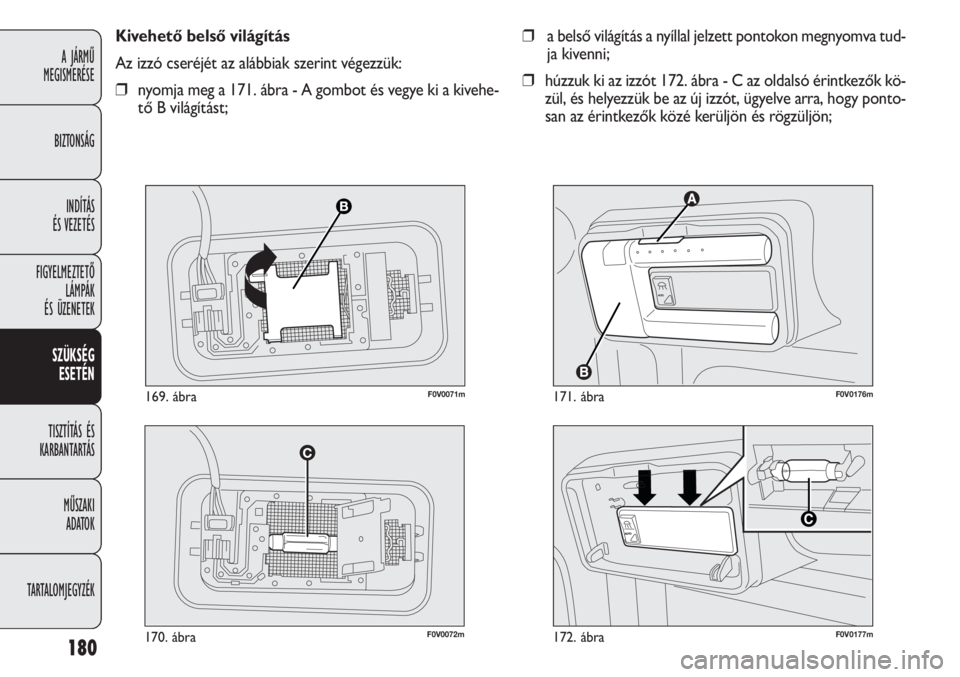

❒a belső világítás a nyíllal jelzett pontokon megnyomva tud-
ja kivenni;
❒húzzuk ki az izzót 172. ábra - C az oldalsó érintkezők kö-
zül, és helyezzük be az új izzót, ügyelve arra, hogy ponto-
san az érintkezők közé kerüljön és rögzüljön; Kivehető belső világítás
Az izzó cseréjét az alábbiak szerint végezzük:
❒nyomja meg a 171. ábra - A gombot és vegye ki a kivehe-
tő B világítást;
F0V0071m169. ábra

181
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
F0V0088m173. ábra

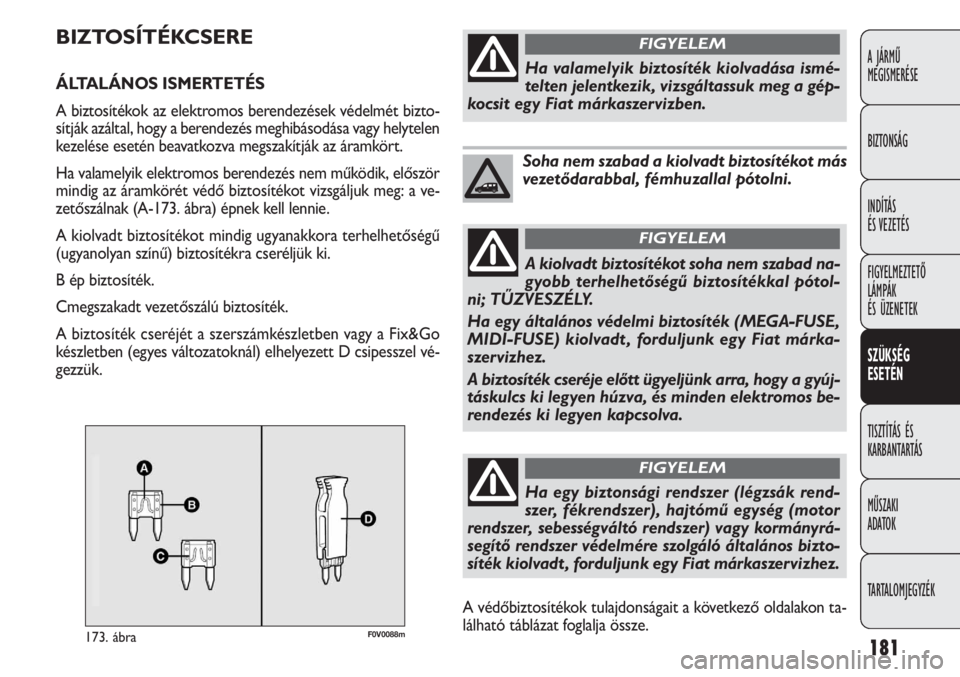

BIZTOSÍTÉKCSERE
ÁLTALÁNOS ISMERTETÉS
A biztosítékok az elektromos berendezések védelmét bizto-
sítják azáltal, hogy a berendezés meghibásodása vagy helytelen
kezelése esetén beavatkozva megszakítják az áramkört.
Ha valamelyik elektromos berendezés nem működik, először
mindig az áramkörét védő biztosítékot vizsgáljuk meg: a ve-
zetőszálnak (A-173. ábra) épnek kell lennie.
A kiolvadt biztosítékot mindig ugyanakkora terhelhetőségű
(ugyanolyan színű) biztosítékra cseréljük ki.
B ép biztosíték.
Cmegszakadt vezetőszálú biztosíték.
A biztosíték cseréjét a szerszámkészletben vagy a Fix&Go
készletben (egyes változatoknál) elhelyezett D csipesszel vé-
gezzük.Ha valamelyik biztosíték kiolvadása ismé-
telten jelentkezik, vizsgáltassuk meg a gép-
kocsit egy Fiat márkaszervizben.
FIGYELEM
Ha egy biztonsági rendszer (légzsák rend-
szer, fékrendszer), hajtómű egység (motor
rendszer, sebességváltó rendszer) vagy kormányrá-
segítő rendszer védelmére szolgáló általános bizto-
síték kiolvadt , forduljunk egy Fiat márkaszervizhez.
FIGYELEM
Soha nem szabad a kiolvadt biztosítékot más
vezetődarabbal, fémhuzallal pótolni.
A kiolvadt biztosítékot soha nem szabad na-
gyobb terhelhetőségű biztosítékkal pótol-
ni; TŰZVESZÉLY.
Ha egy általános védelmi biztosíték (MEGA-FUSE,
MIDI-FUSE) kiolvadt , forduljunk egy Fiat márka-
szervizhez.
A biztosíték cseréje előtt ügyeljünk arra, hogy a gyúj-
táskulcs ki legyen húzva, és minden elektromos be-
rendezés ki legyen kapcsolva.
FIGYELEM
A védőbiztosítékok tulajdonságait a következő oldalakon ta-
lálható táblázat foglalja össze.

182
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
F0V0081m174. ábra
F0V0089m175. ábra

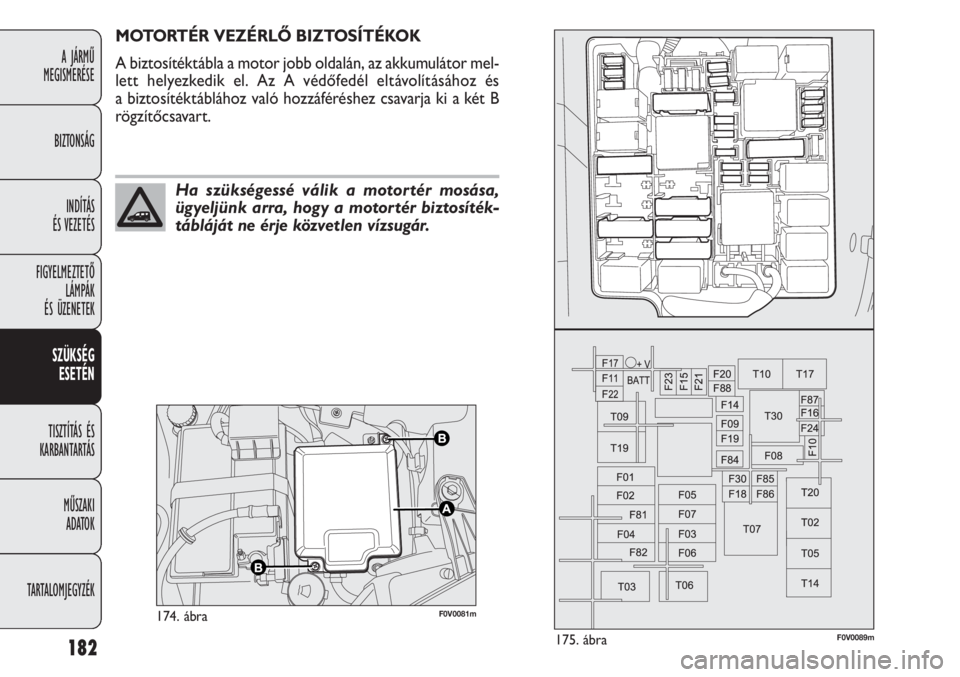

MOTORTÉR VEZÉRLŐ BIZTOSÍTÉKOK
A biztosítéktábla a motor jobb oldalán, az akkumulátor mel-
lett helyezkedik el. Az A védőfedél eltávolításához és
a biztosítéktáblához való hozzáféréshez csavarja ki a két B
rögzítőcsavart.
Ha szükségessé válik a motortér mosása,
ügyeljünk arra, hogy a motortér biztosíték-
tábláját ne érje közvetlen vízsugár.

183
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
VÉDETT FOGYASZTÓ BIZTOSÍTÉK AMPER ÁBRA
Szárnyasajtó nyitás távirányítója (Cargo változat) F09 10 175
Egytónusú figyelmeztető hangjelzés F10 10 175
Távolsági fényszórók F14 15 175
PTC1 kiegészítő fűtés (Dízel motoroknál) F15 30 175
Kondicionáló kompresszor F19 7,5 175
Hátsó ablak fűtés F20 30 175
Elektromos üzemanyag-szivattyú a tartályban F21 15 175
Ködfényszóró F30 15 175
Metánrendszer elektromos szelepek F84 10 175
Utastér csatlakozó, hátsó csatlakozó F85 30 175
Szivargyújtó, melegített ülések F86 30 175
IBS akkumulkátor töltés ellenőrzés Start&Stop rendszernél F87 5 175
Külső tükrök páramentesítő fűtése F88 7,5 175

184
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
F0V0082m176. ábraF0V0083m177. ábra

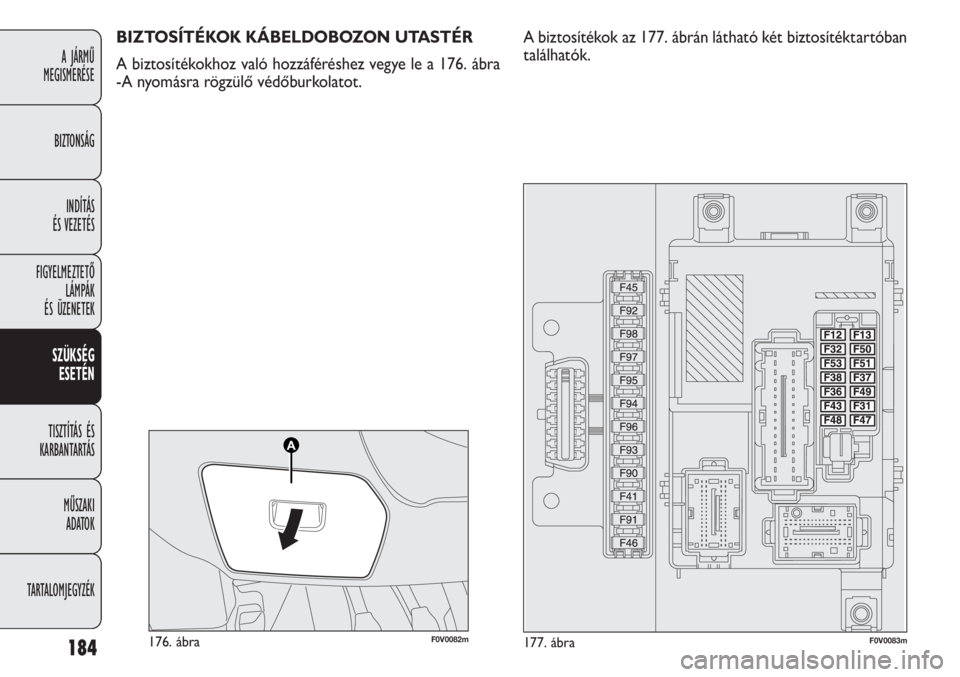

BIZTOSÍTÉKOK KÁBELDOBOZON UTASTÉR
A biztosítékokhoz való hozzáféréshez vegye le a 176. ábra
-A nyomásra rögzülő védőburkolatot.A biztosítékok az 177. ábrán látható két biztosítéktartóban
találhatók.

185
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
VÉDETT FOGYASZTÓ BIZTOSÍTÉK AMPER ÁBRA
Jobb oldali tompított fényszóró F12 7,5 177
Első és hátsó mennyezeti lámpatest, piperetükör megvilágítás,
ajtóküszöb világítás, csomagtér F32 7,5 177
Műszercsoport F53 5 177
Ajtózár motor az ajtókban, dead lock működtető motor
csomagtérajtó nyitó motor F38 20 177
Akkumulátor + EOBD csatlakozó, automata légkondicionáló vezérlőegység
riasztó sziréna, autórádió, convergence vezérlőegység áramellátás Blue&Me™,
gumiabroncs légnyomás ellenőrző vezérlőegység F36 10 177
Szélvédő-/hátsó ablakmosó elektromos szivattyú F43 15 177
Utas oldali első ablakemelő motor F48 20 177
Bal oldali tompított fényszóró, fényszórómagasság beállító F13 7,5 177
Féklámpakapcsoló (alaphelyzetben zárva), kuplungpedál-kapcsoló,
belső fűtés, convergence vezérlőegység Blue&Me™, autórádió előkészítés
INT áramellátása F51 7,5 177
INT áramellátás a műszercsoport, féklámpakapcsoló,
harmadik féklámpa F37 5 177
Műszercsoport megvilágítás, parkolás vezérlőegység, gumiabroncs légnyomás
ellenőrző vezérlőegység, elektromos külső tükörmozgatás, esőérzékelő,
napfénytető vezérlőegység, my-port infotelematikus csatlakozóaljzat INT
áramellátása F49 5 177

186
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK

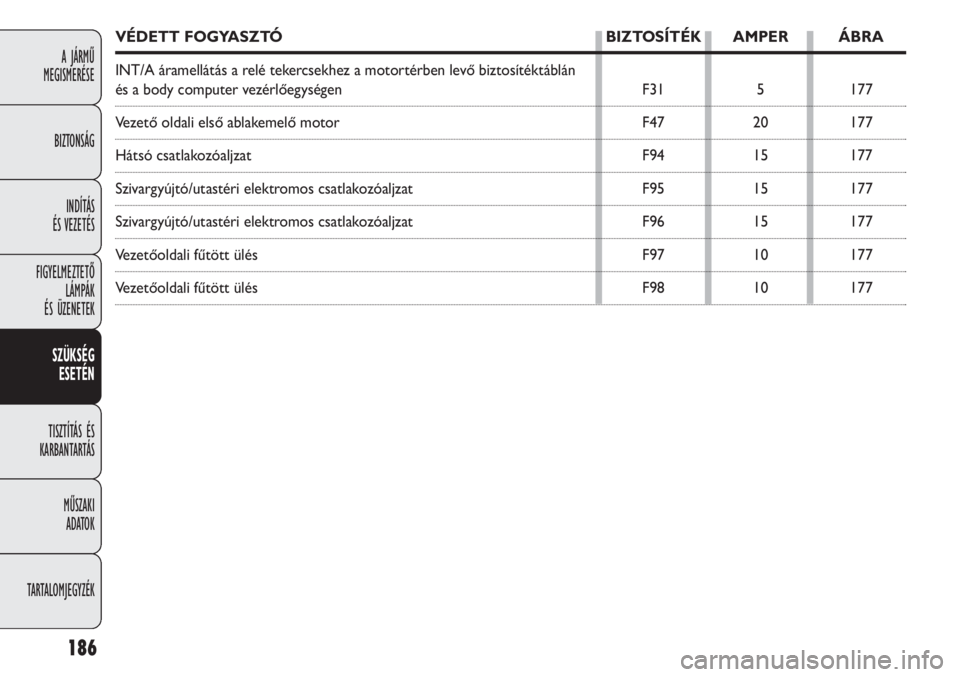

VÉDETT FOGYASZTÓ BIZTOSÍTÉK AMPER ÁBRA
