MŰKÖDÉS
A RENDSZER
BEKAPCSOLÁSA/
KIKAPCSOLÁSA
A rendszer a
gomb/forgatógomb
megnyomásával kapcsolható be, illetve
ki.
Forgassuk el a
gombot/
forgatógombot az óramutató járásával
megegyező irányba a hangerő
növeléséhez vagy az óramutató
járásával ellentétes irányba annak
csökkentéséhez.
Az elektronikus hangerő-szabályozó
mindkét irányban körbeforog (360°),
nincsenek végállásai.
RÁDIÓ ÜZEMMÓD
(TUNER)
A rendszer a következő hullámsávok
vételére képes: AM, FM és DAB (egyes
változatoknál/piacokon).
Rádió üzemmód kiválasztása

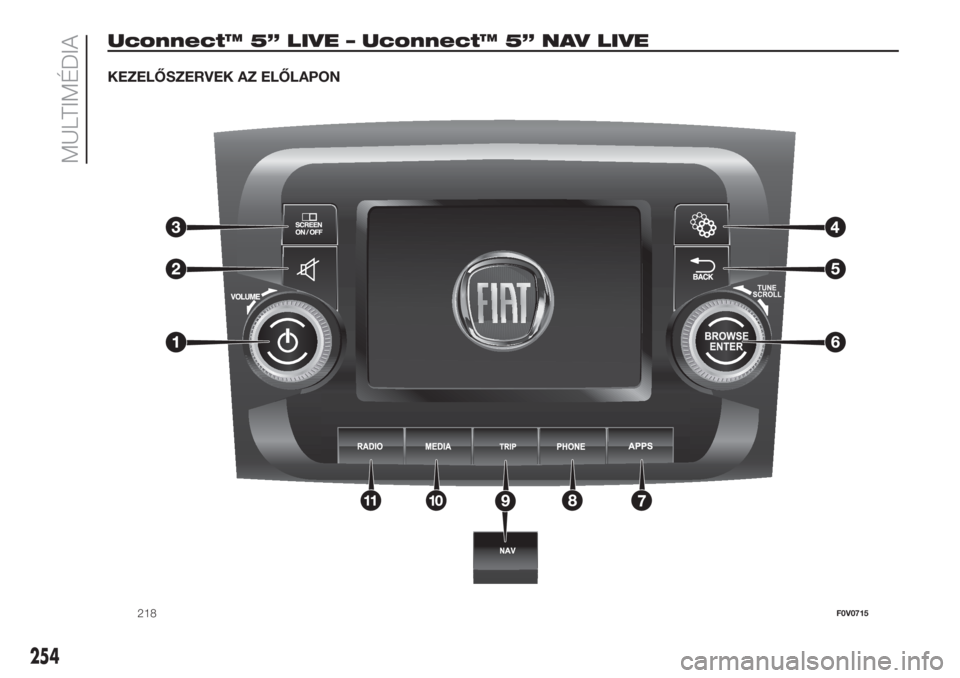

A rádió üzemmód bekapcsolásához az
előlapon nyomjuk meg a RADIO
gombot.
Hullámsáv kiválasztása
Az előlapon lévő RADIO gomb
megnyomásával lehet kiválasztani a
különböző hangolási üzemmódokat.Megjelenítések a kijelzőn
Miután kiválasztottuk a kívánt
rádióadót, a kijelzőn a következő
információk jelennek meg (aktivált INFO
üzemmód):
A felső részen: megjelenik a tárolt
állomás, a pontos idő és a rádió
további aktív beállításai (pl.: TA).
A középső részen: az éppen hallható
rádióállomás neve, a frekvencia és a
rádió text információk (ha vannak)
kerülnek kijelzésre.
FM állomások listája
A BROWSE/ENTER gomb/
forgatógomb megnyomásával
jeleníthető meg a vehető FM állomások
teljes listája.
AzA-B-Cgombbal lehet a betűrend
szerint sorba rendezett FM/DAB
állomások listájában a kiválasztott
betűhöz tartozó els állomásra lépni.
AM/FM rádióállomások tárolása
A tárolóhelyek a rendszer valamennyi
üzemmódjában használhatóak, ezeket
az előlapon elhelyezkedő1-2-3-4-5-6
előválasztó gombok egyikének
megérintésével lehet aktiválni.Ha megtörtént egy tárolni kívánt
rádióadó hangolása, nyomjuk meg és
tartsuk megnyomva a kívánt
tárolóhelynek megfelelő gombot addig,
amíg a megerősítő hangjelzés el nem
hangzik.
A rendszer minden egyes üzemmódban
legfeljebb 18 rádióadót tud tárolni.
AM/FM rádióállomás kiválasztása
A kívánt rádióadó keresésének
elvégzéséhez nyomjuk meg a
vagy
gombokat, illetve használjuk a
kormánykeréken lévő forgatógombot
, vagy forgassuk a „BROWSE/
ENTER” gombot.
Előző/következő rádióállomás
keresése
Nyomjuk meg röviden a
vagy a
nyomógombokat, vagy forgassuk a
kormánykeréken található forgógombot
: a nyomógomb elengedésekor
megjelenik az előző vagy a következő
rádióállomás.
Az előre keresés során, ha a rendszer -
miután kétszer végigfutott a teljes
hullámsávon - eléri a kiindulási
rádióadót, automatikusan megáll annál
az adónál, amelynél a keresés
elkezdődött.
249

Előző/következő rádióállomás
gyorskeresése
A gyorskereséshez tartsuk megnyomva
a
vagygombokat: a gomb
elengedésekor az első hangolható
rádióadó szólal meg.
DAB állomások listája
A BROWSE ENTER gomb/
forgatógomb megnyomásával a
következők jeleníthető meg:
az összes DAB állomás listája;
a “Genres” menüponttal szűrt
állomások listája;
az ”Ensembles” (közvetítő csoport)
menüponttal szűrt állomások listája.
Minden listában az „ABC” grafikus
gombbal lehet a listában szereplő
kívánság szerinti betűhöz ugrani.
Rádióállomások betűrend szerinti
sorrendben történő kiválasztása
Az előlapon található A-B-C gombbal
lehet a betűrend szerint sorba rendezett
DAB állomások listájában a kiválasztott
betűhöz tartozó első állomásra lépni.MEDIA ÜZEMMÓD
Az AUX/USB működésre vonatkozó
interaktív üzemmódok.
A hangforrás kiválasztása
A MEDIA gomb megnyomásával
kiválaszthatjuk a megfelelő hangforrást
a rendelkezésre állók közül: AUX/USB.
A mobiltelefon SD-kártyáján tárolt
zeneszámok kiválasztásához és
lejátszásához (ahol ezt maga a telefon
lehetővé teszi) nyomjuk le a BROWSE
ENTER gombot, válasszuk k a
Könyvtárakat, majd a Kártyát.
FIGYELMEZTETÉS Néhány
zenelejátszó multimédiás készülék
lehet, hogy nem kompatibilis a
Uconnect™ rendszerrel.Műsorszám váltása (következő/
előző)
Nyomjuk meg röviden a
gombot,
vagy forgassuk el a BROWSE ENTER
gombot/forgatógombot az óramutató
járásával megegyező irányba a
következő műsorszám lejátszásához,
vagy nyomjuk meg röviden a
gombot, vagy forgassuk el a
BROWSE ENTER gombot/
forgatógombot az óramutató járásával
ellentétes irányba a kiválasztott
műsorszám elejére történő
visszatéréshez, illetve az előző
műsorszám elejére történő
visszatéréshez, ha a műsorszám
lejátszása kevesebb mint 3
másodperce kezdődött el.
Műsorszámok gyors keresése
előre/hátra
Nyomjuk meg és tartsuk megnyomva a
kijelzőn lévő
gombot a kiválasztott
szám gyors előreforgatásához, vagy
tartsuk megnyomva a kijelzőn lévő
gombot a szám gyors
visszaforgatásához.
A
/gomb elengedésekor vagy
az előző/következő műsorszám
elérésekor a gyors előre- vagy
visszaforgatás funkció kikapcsol.
250
MULTIMÉDIA

Műsorszám kiválasztása
(böngészés)
Ez a funkció lehetővé teszi az aktív
eszközön található számok közötti
böngészést és választást.
A választási lehetőségek a
csatlakoztatott készüléktől függnek.
Például egy USB pendrive esetén
a BROWSE ENTER gomb/forgatógomb
segítségével lapozhatjuk az
adathordozón található számokra
vonatkozó rögzített információktól
függően a szerzők listáját, a
zenetípusokat és az albumokat is.
Minden betűrendes lista esetén
az előlapon találhatóA-B-Cgombbal
lehet a listában szereplő kívánság
szerinti betűhöz ugrani.
MEGJEGYZÉS Ez a gomb egyes
Apple®készülékeknél nem működik.
MEGJEGYZÉS A BROWSE ENTER
gomb semmilyen AUX eszközre
vonatkozó műveletet nem tesz
lehetővé.
Nyomjuk meg a BROWSE ENTER
gombot a funkciónak a lejátszott
hangforráson történő bekapcsolásához.
Forgassuk el a BROWSE ENTER
gombot/forgatógombot a kívánt
kategória kiválasztásához, majd
nyomjuk meg ugyanazt a gombot/
forgatógombot a kiválasztás
megerősítéséhez.A funkció törléséhez nyomjuk meg a
gombot.
MEGJEGYZÉS Egy USB eszköz
indexelési ideje az adathordozótól
függően változhat (néhány esetben pár
percig is eltarthat).
Műsorszám-információk
megjelenítése
A lejátszás során megjelenített
információk (előadó, album, műfaj, név,
mappa, fájlnév) kiválasztásához.
Nyomjuk meg az INFO gombot
Nyomjuk meg a
nyomógombot a
képernyőről történő kilépéshez.
Műsorszámok véletlen sorrendű
lejátszása
Nyomjuk meg a
gombot az
USB-készüléken lévő műsorszámok
véletlen sorrendű lejátszásához.
A vonatkozó ikon megjelenik a kijelzőn.
Nyomjuk meg még egyszer a funkció
kikapcsolásához.
Műsorszám ismétlése
Nyomjuk meg a
gombot a funkció
bekapcsolásához. A vonatkozó ikon
megjelenik a kijelzőn.
Nyomjuk meg még egyszer a funkció
kikapcsolásához.USB TÁMOGATÁS
Az USB üzemmód bekapcsolásához
csatlakoztassunk egy megfelelő
eszközt a gépkocsiban található
USB-csatlakozóaljzathoz.
149)
Ha a rendszer bekapcsolt állapotában
csatlakoztatunk egy USB-eszközt, a
berendezés elkezdi az azon lévő
műsorszámok lejátszását.
AUX ESZKÖZ
Az AUX üzemmód bekapcsolásához
egy megfelelő vezeték segítségével
csatlakoztassunk egy eszközt a
gépkocsiban található AUX
csatlakozóaljzathoz.
150)
Ha egy AUX kimeneti csatlakozóval
ellátott eszközt csatlakoztatunk, a
rendszer elkezdi a csatlakoztatott AUX
forrás lejátszását, amennyiben az
már lejátszás alatt van.
A hangerő szabályozása az előlapon
található
gomb/forgatógomb
forgatásával vagy a csatlakoztatott
eszköz hangerő-szabályozójával
lehetséges.
A „Select Audio Source” funkcióval
kapcsolatosan tanulmányozzuk a
„Media Üzemmódok” című fejezetben
leírtakat.
251

FIGYELMEZTETÉSEK
Az AUX csatlakozóhoz csatlakoztatott
berendezés funkcióit maga a
berendezés közvetlenül kezeli: nem
lehetséges tehát a műsorszám/
mappa/lejátszási lista váltása a rádió
előlapján, vagy a kormánykeréken
található kezelőszervekkel.
A hangszórók által kibocsátott
esetleges sistergés elkerülése
érdekében ne hagyjuk az AUX
csatlakozóra csatlakoztatva a
hordozható lejátszó vezetékét a
készülék lekötése után.
TELEFON ÜZEMMÓD
Telefon üzemmód bekapcsolása
A telefon üzemmód bekapcsolásához
az előlapon nyomjuk meg a PHONE
gombot.
A kezelőszervekkel a következők
végezhetők el:
a kívánt telefonszám tárcsázása;
a mobiltelefon telefonkönyvében
található bejegyzések megjelenítése és
hívása;
a hívásnaplóban szereplő
bejegyzések megjelenítése és hívása;
legfeljebb 8 telefon párosítása azok
hozzáférésének és csatlakoztatásának
megkönnyítése és meggyorsítása
érdekében;
a hívások továbbítása a rendszerről
a mobiltelefonra és fordítva, valamint
a berendezéshez tartozó mikrofon
hangjának elnémítása a bizalmas
beszélgetésekhez.
A mobiltelefon hangja a gépkocsi
audioberendezésén keresztül hallható:
a Telefon funkció használatakor a
rendszer automatikusan elnémítja az
autórádió hangját.
Kijelző megjelenítés
Amikor a rendszerhez kapcsolódik egy
telefon, a kijelzőn egy sor információ
jelenik meg (ha ezek rendelkezésre
állnak):
roaming állapota;
térerő intenzitása;
a mobiltelefon akkumulátortöltési
szintje;
a mobiltelefon neve.
Mobiltelefon párosítása
A mobiltelefon párosítását az alábbiak
szerint végezzük el:
aktiváljuk a mobiltelefonon aBlu-
etooth® funkciót;
nyomjuk meg aPHONEgombot az
előlapon;
ha a rendszerben még nincs
egyetlen regisztrált telefon sem, a
kijelzőn megjelenik egy megfelelő
képernyő;
válasszuk ki a „Connect phone”
lehetőséget a párosítási eljárás
elkezdéséhez, majd keressük meg a
mobiltelefonon aUconnect™
készüléket (ha a „No” lehetőséget
választjuk, a telefon fő képernyője
jelenik meg);
a mobiltelefon kérésére a telefon
billentyűzetével írjuk be a rendszer
kijelzőjén látható PIN kódot, vagy
erősítsük meg a mobiltelefonon
a megjelenő PIN kódot;
a „Settings” menüben a „Phone
menu/Add phone” menüpont
kiválasztásával mindig lehet
mobiltelefont párosítani, ezután
folytassuk a fenti pontban ismertetettek
alapján;
a regisztrálási fázis során a kijelzőn
megjelenik egy képernyő, amely a
művelet előrehaladását jelzi;
MEGJEGYZÉS Az automatikus
újracsatlakozás prioritása a
csatlakoztatási sorrend alapján kerül
meghatározásra. Az utoljára
csatlakoztatott telefonnak lesz a
legmagasabb a prioritása.
252
MULTIMÉDIA

MEGJEGYZÉS A telefonszoftver
frissítését követően javasoljuk a
megfelelő működéshez, hogy távolítsuk
el a telefont a rádióhoz társított
készülékek listájából, töröljük a korábbi
rendszertársítást a telefonBluetooth®
készülékek listájából is, és végezzünk el
egy új regisztrációt.
Telefonhívás kezdeményezése
A következőkben ismertetett műveletek
csak akkor érhetők el, ha azokat a
használatban lévő mobiltelefon
támogatja.
A mobiltelefon kezelési útmutatóját
tanulmányozzuk az összes
rendelkezésre álló funkció
megismeréséhez.
Az alábbi módokon lehet hívást indítani:
a „Contacts” (Telefonkönyv ...)
menüpont kiválasztásával;
a „Recent Calls” menüpont
kiválasztásával;
a „Dial Pad” menüpont
kiválasztásával.
Telefonszám tárcsázása a kijelzőn
lévő „billentyűzet” használatával
A kijelzőn megjelenő grafikus
billentyűzettel lehet a telefonszámot
beírni. Az alábbiak szerint járjon el:
nyomjuk meg a PHONE gombot az
előlapon;
nyomjuk meg a kijelzőn a „Dial Pad”
menüpontot, és a jobb oldali
BROWSE/ENTER forgatógombot
használva írjuk be a számot;
válasszuk ki az ikont a híváshoz.
Telefonszám tárcsázása
mobiltelefonnal
A telefonszám tárcsázható a
mobiltelefonon úgy, hogy továbbra is a
rendszert használjuk (ügyeljünk arra,
hogy semmi ne vonja el a figyelmet
a vezetéstől).
A mobiltelefon billentyűzetével
tárcsázva a telefonszámot a
telefonhívás hangja a jármű
audioberendezésén keresztül lesz
hallható.
SETTINGS
Nyomjuk meg az előlapon lévő MENU
gombot a „Settings” menü kijelzőn
történő megjelenítéséhez.
A menü a következő pontokból áll:
System Settings
Radio Settings
Radio Off Delay
Audio Settings
Phone
MEGJEGYZÉS A menüpontok
megjelenítése változattól függően eltérő
lehet.
FIGYELMEZTETÉS
149)Egy eszköz USB-porthoz történő
csatlakoztatásakor ügyeljünk arra, hogy az
ne akadályozza a kézifékkar működtetését.
150)Egy eszköz AUX csatlakozóaljzathoz
történő csatlakoztatásakor ügyeljünk arra,
hogy az ne akadályozza a kézifékkar
működtetését.
253

Uconnect™ 5” LIVE – Uconnect™ 5” NAV LIVE
KEZELŐSZERVEK AZ ELŐLAPON
218F0V0715
254
MULTIMÉDIA

ELŐLAPI VEZÉRLÉSEK ÖSSZEFOGLALÓ TÁBLÁZATA
Gomb Funkciók Üzemmód
1-
Bekapcsolás A gomb rövid megnyomása
Kikapcsolás A gomb rövid megnyomása
Hangerő szabályozása A forgatógomb elforgatása balra/jobbra
2-
Hangerő elnémítás be/ki (Mute/Pause) A gomb rövid megnyomása
3-
Kijelző bekapcsolása/kikapcsolása A gomb rövid megnyomása
4-
Settings A gomb rövid megnyomása
5-
Kilépés a kiválasztásból/visszalépés az előző
képernyőreA gomb rövid megnyomása
6-
BROWSE
ENTERLista görgetése vagy egy rádióállomás keresése A forgatógomb elforgatása balra/jobbra
A kijelzőn megjelenített opció megerősítése A gomb rövid megnyomása
7-
APPSHozzáférés a kiegészítő funkciókhoz: (pl. óra, iránytű,
külső hőmérséklet, média rádió és Uconnect™ LIVE
szolgáltatások megjelenítése, ahol van)A gomb rövid megnyomása
8-
PHONETelefonadatok megjelenítése A gomb rövid megnyomása
9-
TRIP(Uconnect™5” LIVE)Hozzáférés a Trip menühöz A gomb rövid megnyomása
9-
NAV(Uconnect™5” Nav
LIVE)Belépés a navigációs menübe A gomb rövid megnyomása
10-
MEDIATámogatás kijelölése: USB, AUX,Bluetooth®A gomb rövid megnyomása
11-
RADIOHozzáférés a Rádió üzemmódhoz A gomb rövid megnyomása
255

KORMÁNYKERÉKEN LÉVŐ KEZELŐSZERVEK
A kormánykeréken megtalálhatók a rendszer fő funkcióinak kezelőszervei, amelyek könnyebb kezelhetőséget tesznek lehetővé.
A kiválasztott funkció néhány esetben a nyomógomb nyomva tartásának hosszával vezérelhető (rövid lenyomás vagy lenyomva
tartás), a következő oldalon található táblázatnak megfelelően.
219F0V0546
256
MULTIMÉDIA

KORMÁNYON TALÁLHATÓ VEZÉRLÉSEK ÖSSZEFOGLALÓ TÁBLÁZATA
Gomb Vezérlés (nyomás/elforgatás)
A bejövő telefonhívás fogadása
A második bejövő hívás fogadása és az aktív hívás várakoztatása
Az utolsó 10 hívás megjelenítése a műszerfalon (azoknál a verzióknál és piacokon áll rendelkezésre, ahol
jelen van)
A bejövő telefonhívás visszautasítása
A folyamatban lévő telefonbeszélgetés befejezése
Csak aktív hívás keresésnél, kilépés a műszerfal legutóbbi hívásokat megjelenítő képernyőjéből (azoknál
a változatoknál és piacoknál, ahol rendelkezésre áll)
a mikrofon ki-/bekapcsolása telefonbeszélgetés során
az USB,Bluetooth® hangforrások szünet funkciójának be-/kikapcsolása;
a rádió hangerő elnémítás (Mute) funkciójának be-/kikapcsolása
+/-Rövid megnyomás: a hangerő növelése/csökkentése egyenként léptetve
Hosszú megnyomás a hangerő folyamatos növelése/csökkentése a gomb elengedéséig
A hangfelismerés bekapcsolása
A hangüzenet megszakítása oly módon, hogy új hangutasítás kiadása kezdődjön meg
A hangfelismerési mód megszakítása
A jobb oldali forgatógomb elforgatása felfelé vagy lefelé:
Rövid megnyomás (Rádió üzemmód): következő/előző állomás kijelölése
Hosszú megnyomás (Rádió üzemmód): alacsonyabb/magasabb frekvenciák keresése az elengedésig
Rövid megnyomás (USB,Bluetooth® üzemmód): következő/előző szám kijelölése
Rövid lenyomás (telefon mód): következő/előző hívás vagy SMS kiválasztása (csak aktív hívás
kereséssel) a műszerfalon (azoknál a verzióknál és piacokon áll rendelkezésre, ahol jelen van)
Hosszú megnyomás (USB,Bluetooth® üzemmód): gyors előre/hátra pörgetés az elengedésig
257

MŰKÖDÉS
A RENDSZER
BEKAPCSOLÁSA/
KIKAPCSOLÁSA
A rendszer a
gomb/forgatógomb
megnyomásával kapcsolható be, illetve
ki.
Forgassuk el a
gombot/
forgatógombot az óramutató járásával
megegyező irányba a hangerő
növeléséhez vagy az óramutató
járásával ellentétes irányba annak
csökkentéséhez.
Az elektronikus hangerő-szabályozó
mindkét irányban körbeforog (360°),
nincsenek végállásai.
RÁDIÓ ÜZEMMÓD
(TUNER)
A Rádió mód aktiválásához nyomjuk
meg az előlapon a RADIO gombot,
ekkor a kijelzőn megjelennek az alábbi
információk:
A felső részen: a tárolt rádióadók
(preset) listájának megjelenítése, az
éppen hallható rádióadó kiemelésre
kerül.
A középső részen: az éppen hallható
rádióállomás nevének megjelenítése
és grafikai gombok az előző vagy
a következő állomás kiválasztásához.
Az alsó részen: a következő grafikai
gombok megjelenése:A középső részen: az éppen hallható
rádióállomás nevének megjelenítése
és grafikai gombok az előző vagy
a következő állomás kiválasztásához.
Az alsó részen: a következő grafikai
gombok megjelenése:
"Browse" (böngészés): az elérhető
rádióállomások listája;
"AM/FM", "AM/DAB", "FM/DAB": a
kívánt frekvenciasáv kiválasztása (a
kiválasztott hullámsávtól függően
újrakonfigurálódó grafikai gomb: AM,
FM vagy DAB);
"Tune" (hangolás) : a rádióállomás
manuális keresése (DAB rádióknál
nincs);
"Info": további információk az épp
hallható forrásról;
"Audio": belépés az "Audio Settings"
képernyőre.
Audio menü
Az "Audió" menübe való belépéshez
nyomjuk meg az előlapon lévő
gombot vagy a kijelző alsó részén
található "Audió" grafikus gombot.
Az „Audio” menün keresztül a
következő beállítások elvégzésére van
lehetőség:
"Equalizer" (olyan változatoknál/
piacoknál, ahol van ilyen);
"Balance/Fade" (a hang jobb-bal és
elülső-hátsó kiegyenlítésének
beállítása);
"Volume/Speed" (kivéve a HI-FI
berendezéses verziókat) a hang
automatikus vezérlése a sebesség
függvényében;
"Loudness" (olyan változatoknál/
piacoknál, ahol van ilyen);
"Auto-On Radio".
Az "Audio" menüből való kilépéshez
nyomjuk meg a
/ Done grafikus
gombot.
MEDIA ÜZEMMÓD
A „Source” grafikus gomb
megnyomásával kiválaszthatjuk a kívánt
hangforrást a rendelkezésre állók
közül: AUX, USB vagyBluetooth®.
Előfordulhat, hogy a hordozható
készülékeken lévő alkalmazások
használata nem kompatibilis a
Uconnect™rendszerrel.
Műsorszám kiválasztása
(böngészés)
Ez a funkció lehetővé teszi az aktív
eszközön található számok közötti
böngészést és választást.
A választási lehetőségek a
csatlakoztatott készüléktől függnek.
258
MULTIMÉDIA
