POZOR
41)Fiat Doblò Natural Power je vybaven
vysokotlakou soustavou metanu
vyprojektovanou pro provoz při jmenovité
hodnotě tlaku 200 bar. Je nebezpečné
zatěžovat systém vyššími tlaky. Aby se
součásti metanové soustavy nepoškodily,
při tažené nebo zvedání vozidla je nutno
dodržet bezpečnostní pokyny uvedené
v záklkadním návodu v kapitole: "Tažení
vozidla". Při poruše systému dodávky
metanu vyhledejte pouze autorizovaný
servis Fiat. Konfiguraci nebo části
metanového systému se nesmí upravovat:
byly vyprojektovány výlučně pro Fiat Qubo
Natural Power. Použití jiných komponentů
či materiálů může způsobit funkční poruchy
a snížit bezpečnost vozu.
42)V případě vypalování laku „v peci“ je
nutné v autorizovaném servisu Fiat tlakové
nádrže demontovat z vozidla a následně
je namontovat zpět. I přes četné pojistky,
jimiž je systém dodávky metanu vybaven,
doporučujeme zavřít ruční ventily tlakových
nádrží před každým odstavením vozidla
na delší dobu, před přepravou na jiném
dopravním prostředku nebo před
manipulací v mimořádné situaci z důvodu
poruch nebo nehod.
43)Pokud ucítíte pach plynu, přepněte
fungování z metanu na benzín a bez
prodlení nechejte soustavu zkontrolovat u
autorizovaného servisu Fiat.
POZOR
8)Bez ohledu na to, na jaké palivo vozidlo
naposledy jelo, při dalším nastartování
se po počáteční fázi chodu motoru na
benzín automaticky přepne na provoz na
metan.
9)Při žádosti o přepnutí je slyšet kovový
zvuk od ventilů tlakování okruhu (zvuk
je patrnější s klíčkem na MAR). Vzhledem k
výše uvedeným logikám přepínání je
zpoždění mezi tikáním ventilu a vypnutím
indikace na přístrojové desce zcela
normální.
10)Mezi provozem na benzín či na plyn
nepřepínejte během startování motoru.
49

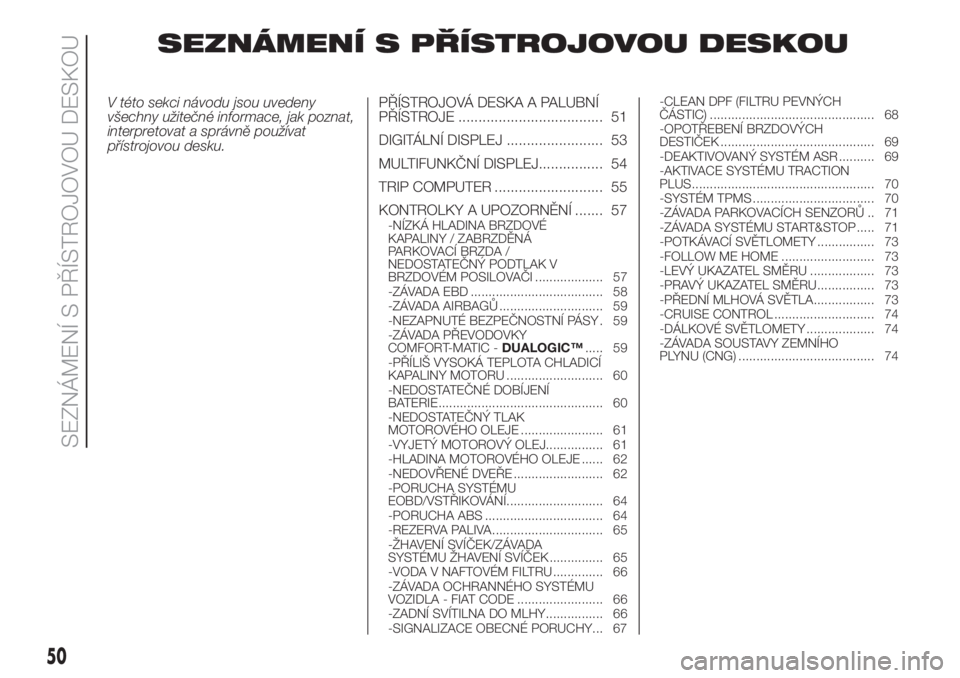

SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
V této sekci návodu jsou uvedeny
všechny užitečné informace, jak poznat,
interpretovat a správně používat
přístrojovou desku.PŘÍSTROJOVÁ DESKA A PALUBNÍ
PŘÍSTROJE .................................... 51
DIGITÁLNÍ DISPLEJ ........................ 53
MULTIFUNKČNÍ DISPLEJ................ 54
TRIP COMPUTER ........................... 55
KONTROLKY A UPOZORNĚNÍ ....... 57
-NÍZKÁ HLADINA BRZDOVÉ
KAPALINY / ZABRZDĚNÁ
PARKOVACÍ BRZDA /
NEDOSTATEČNÝ PODTLAK V
BRZDOVÉM POSILOVAČI ................... 57
-ZÁVADA EBD ..................................... 58
-ZÁVADA AIRBAGŮ ............................. 59
-NEZAPNUTÉ BEZPEČNOSTNÍ PÁSY . 59
-ZÁVADA PŘEVODOVKY
COMFORT-MATIC -DUALOGIC™..... 59
-PŘÍLIŠ VYSOKÁ TEPLOTA CHLADICÍ
KAPALINY MOTORU ........................... 60
-NEDOSTATEČNÉ DOBÍJENÍ
BATERIE.............................................. 60
-NEDOSTATEČNÝ TLAK
MOTOROVÉHO OLEJE ....................... 61
-VYJETÝ MOTOROVÝ OLEJ................ 61
-HLADINA MOTOROVÉHO OLEJE ...... 62
-NEDOVŘENÉ DVEŘE ......................... 62
-PORUCHA SYSTÉMU
EOBD/VSTŘIKOVÁNÍ........................... 64
-PORUCHA ABS ................................. 64
-REZERVA PALIVA............................... 65
-ŽHAVENÍ SVÍČEK/ZÁVADA
SYSTÉMU ŽHAVENÍ SVÍČEK ............... 65
-VODA V NAFTOVÉM FILTRU .............. 66
-ZÁVADA OCHRANNÉHO SYSTÉMU
VOZIDLA - FIAT CODE ........................ 66
-ZADNÍ SVÍTILNA DO MLHY................ 66
-SIGNALIZACE OBECNÉ PORUCHY... 67-CLEAN DPF (FILTRU PEVNÝCH
ČÁSTIC) .............................................. 68
-OPOTŘEBENÍ BRZDOVÝCH
DESTIČEK ........................................... 69
-DEAKTIVOVANÝ SYSTÉM ASR .......... 69
-AKTIVACE SYSTÉMU TRACTION
PLUS................................................... 70
-SYSTÉM TPMS .................................. 70
-ZÁVADA PARKOVACÍCH SENZORŮ .. 71
-ZÁVADA SYSTÉMU START&STOP ..... 71
-POTKÁVACÍ SVĚTLOMETY ................ 73
-FOLLOW ME HOME .......................... 73
-LEVÝ UKAZATEL SMĚRU .................. 73
-PRAVÝ UKAZATEL SMĚRU................ 73
-PŘEDNÍ MLHOVÁ SVĚTLA................. 73
-CRUISE CONTROL ............................ 74
-DÁLKOVÉ SVĚTLOMETY ................... 74
-ZÁVADA SOUSTAVY ZEMNÍHO
PLYNU (CNG) ...................................... 74
50
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

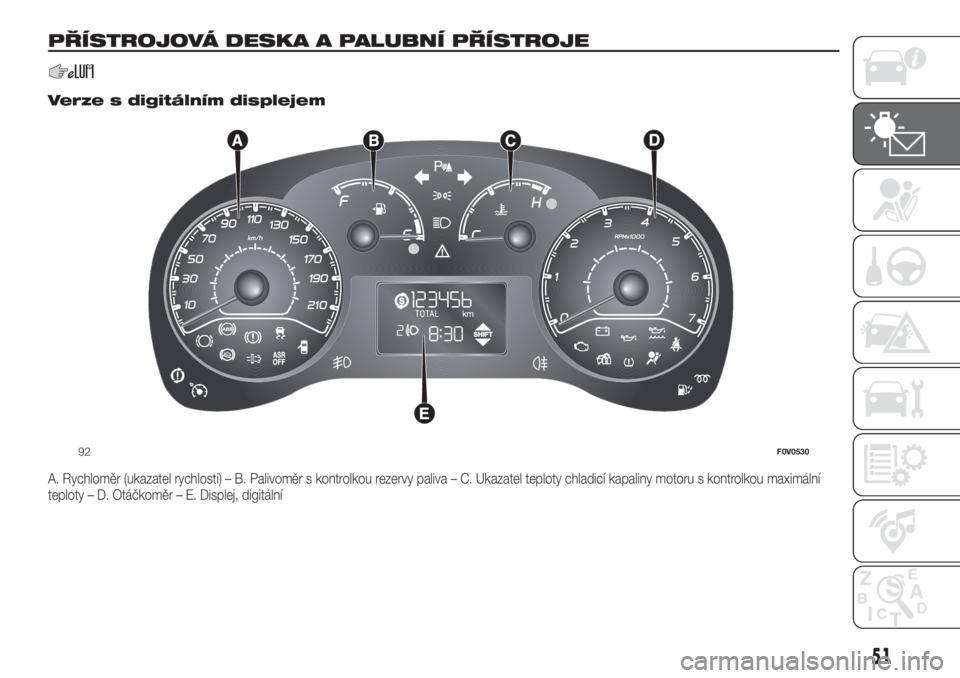

PŘÍSTROJOVÁ DESKA A PALUBNÍ PŘÍSTROJE
.
Verze s digitálním displejem
A. Rychloměr (ukazatel rychlosti) – B. Palivoměr s kontrolkou rezervy paliva – C. Ukazatel teploty chladicí kapaliny motoru s kontrolkou maximální
teploty – D. Otáčkoměr – E. Displej, digitální
92F0V0530
51

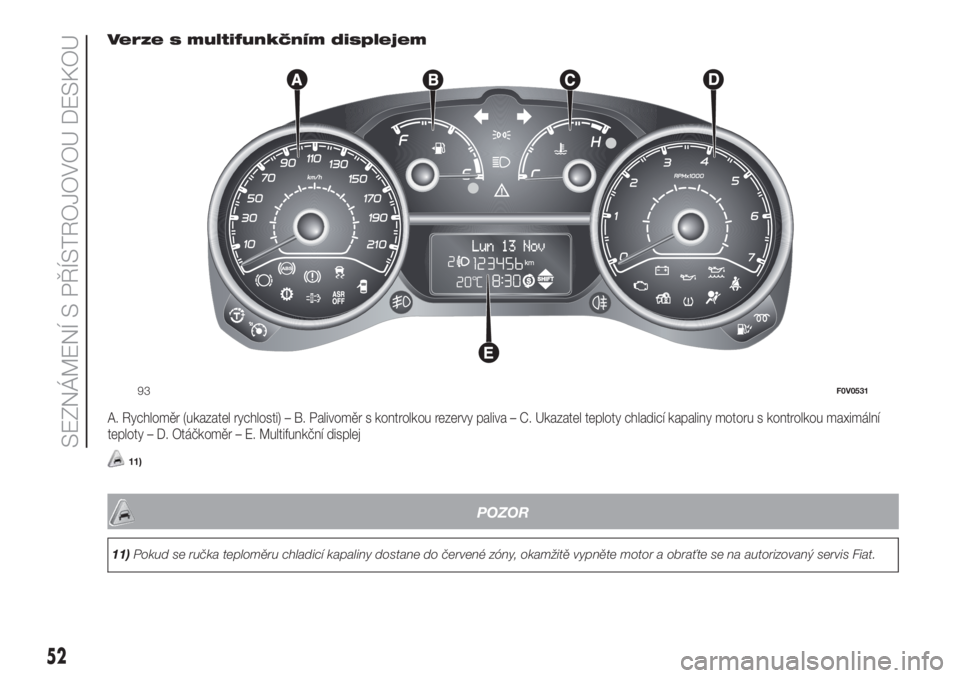

Verze s multifunkčním displejem
A. Rychloměr (ukazatel rychlosti) – B. Palivoměr s kontrolkou rezervy paliva – C. Ukazatel teploty chladicí kapaliny motoru s kontrolkou maximální
teploty – D. Otáčkoměr – E. Multifunkční displej
11)
POZOR
11)Pokud se ručka teploměru chladicí kapaliny dostane do červené zóny, okamžitě vypněte motor a obraťte se na autorizovaný servis Fiat.
93F0V0531
52
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

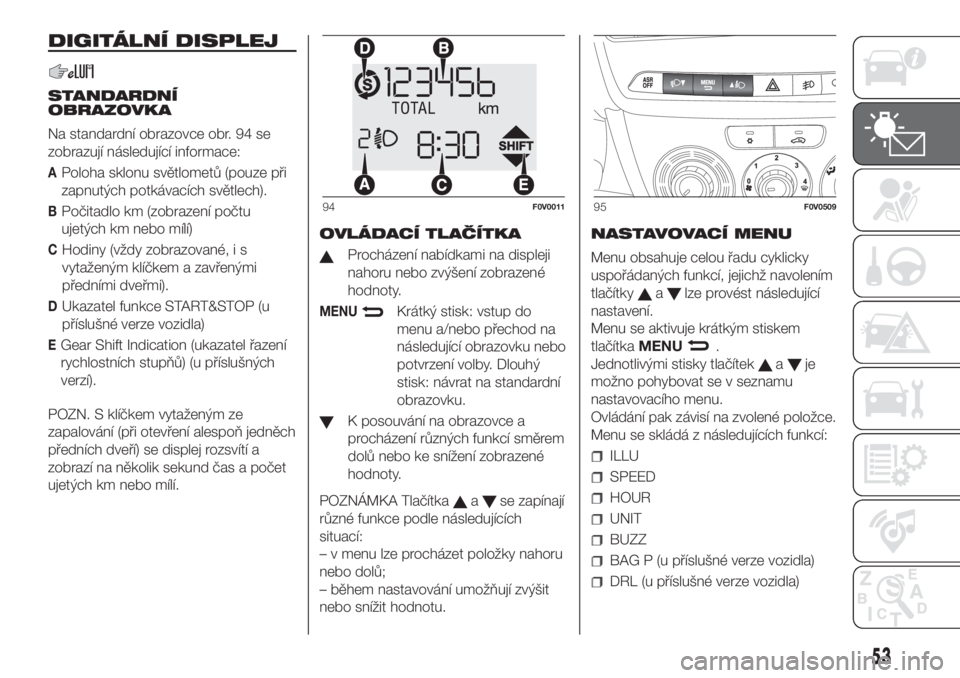

DIGITÁLNÍ DISPLEJ
STANDARDNÍ
OBRAZOVKA
Na standardní obrazovce obr. 94 se
zobrazují následující informace:
APoloha sklonu světlometů (pouze při
zapnutých potkávacích světlech).
BPočitadlo km (zobrazení počtu
ujetých km nebo mílí)
CHodiny (vždy zobrazované, i s
vytaženým klíčkem a zavřenými
předními dveřmi).
DUkazatel funkce START&STOP (u
příslušné verze vozidla)
EGear Shift Indication (ukazatel řazení
rychlostních stupňů) (u příslušných
verzí).
POZN. S klíčkem vytaženým ze
zapalování (při otevření alespoň jedněch
předních dveří) se displej rozsvítí a
zobrazí na několik sekund čas a počet
ujetých km nebo mílí.OVLÁDACÍ TLAČÍTKA
Procházení nabídkami na displeji
nahoru nebo zvýšení zobrazené
hodnoty.
MENUKrátký stisk: vstup do
menu a/nebo přechod na
následující obrazovku nebo
potvrzení volby. Dlouhý
stisk: návrat na standardní
obrazovku.
K posouvání na obrazovce a
procházení různých funkcí směrem
dolů nebo ke snížení zobrazené
hodnoty.
POZNÁMKA Tlačítka
ase zapínají
různé funkce podle následujících
situací:
– v menu lze procházet položky nahoru
nebo dolů;
– během nastavování umožňují zvýšit
nebo snížit hodnotu.NASTAVOVACÍ MENU
Menu obsahuje celou řadu cyklicky
uspořádaných funkcí, jejichž navolením
tlačítky
alze provést následující
nastavení.
Menu se aktivuje krátkým stiskem
tlačítkaMENU
.
Jednotlivými stisky tlačítek
aje
možno pohybovat se v seznamu
nastavovacího menu.
Ovládání pak závisí na zvolené položce.
Menu se skládá z následujících funkcí:
ILLU
SPEED
HOUR
UNIT
BUZZ
BAG P (u příslušné verze vozidla)
DRL (u příslušné verze vozidla)
94F0V001195F0V0509
53

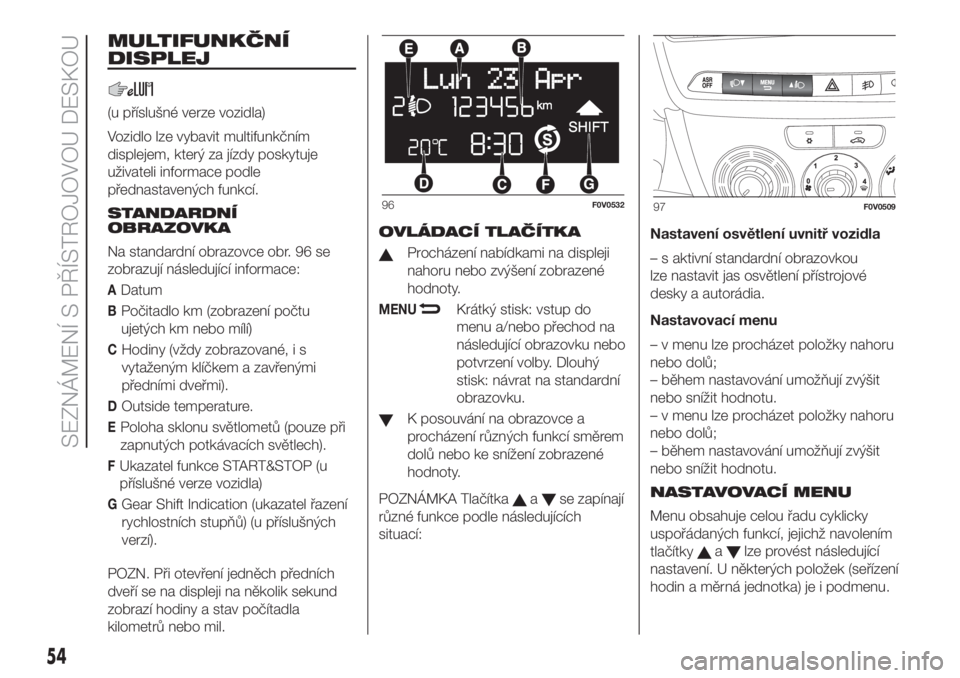

MULTIFUNKČNÍ
DISPLEJ
(u příslušné verze vozidla)
Vozidlo lze vybavit multifunkčním
displejem, který za jízdy poskytuje
uživateli informace podle
přednastavených funkcí.
STANDARDNÍ
OBRAZOVKA
Na standardní obrazovce obr. 96 se
zobrazují následující informace:
ADatum
BPočitadlo km (zobrazení počtu
ujetých km nebo mílí)
CHodiny (vždy zobrazované, i s
vytaženým klíčkem a zavřenými
předními dveřmi).
DOutside temperature.
EPoloha sklonu světlometů (pouze při
zapnutých potkávacích světlech).
FUkazatel funkce START&STOP (u
příslušné verze vozidla)
GGear Shift Indication (ukazatel řazení
rychlostních stupňů) (u příslušných
verzí).
POZN. Při otevření jedněch předních
dveří se na displeji na několik sekund
zobrazí hodiny a stav počítadla
kilometrů nebo mil.OVLÁDACÍ TLAČÍTKA
Procházení nabídkami na displeji
nahoru nebo zvýšení zobrazené
hodnoty.
MENUKrátký stisk: vstup do
menu a/nebo přechod na
následující obrazovku nebo
potvrzení volby. Dlouhý
stisk: návrat na standardní
obrazovku.
K posouvání na obrazovce a
procházení různých funkcí směrem
dolů nebo ke snížení zobrazené
hodnoty.
POZNÁMKA Tlačítka
ase zapínají
různé funkce podle následujících
situací:Nastavení osvětlení uvnitř vozidla
– s aktivní standardní obrazovkou
lze nastavit jas osvětlení přístrojové
desky a autorádia.
Nastavovací menu
– v menu lze procházet položky nahoru
nebo dolů;
– během nastavování umožňují zvýšit
nebo snížit hodnotu.
– v menu lze procházet položky nahoru
nebo dolů;
– během nastavování umožňují zvýšit
nebo snížit hodnotu.
NASTAVOVACÍ MENU
Menu obsahuje celou řadu cyklicky
uspořádaných funkcí, jejichž navolením
tlačítky
alze provést následující
nastavení. U některých položek (seřízení
hodin a měrná jednotka) je i podmenu.
96F0V053297F0V0509
54
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

Nastavovací menu se navolí krátkým
stiskem tlačítkaMENU
.
Jednotlivými stisky tlačítka
alze
procházet položky nastavovacího
menu. Způsob obsluhy tedy závisí na
charakteristice zvolené položky.
Menu se skládá z následujících
položek:
DIMMER
SPEED BUZZER
ÚDAJE TRIP B
SET TIME
SET DATE
RADIO REPETITION (je-li)
AUTOCLOSE
MĚRNÁ JEDNOTKA
LANGUAGE
BUZZER VOLUME
BUTTON VOLUME
ZVUKOVÁ VÝSTRAHA OHLEDNĚ
BEZP. PÁSŮ
SERVICE
AIRBAG SPOLUCESTUJÍCÍHO
DAY LIGHTS
EXIT MENU

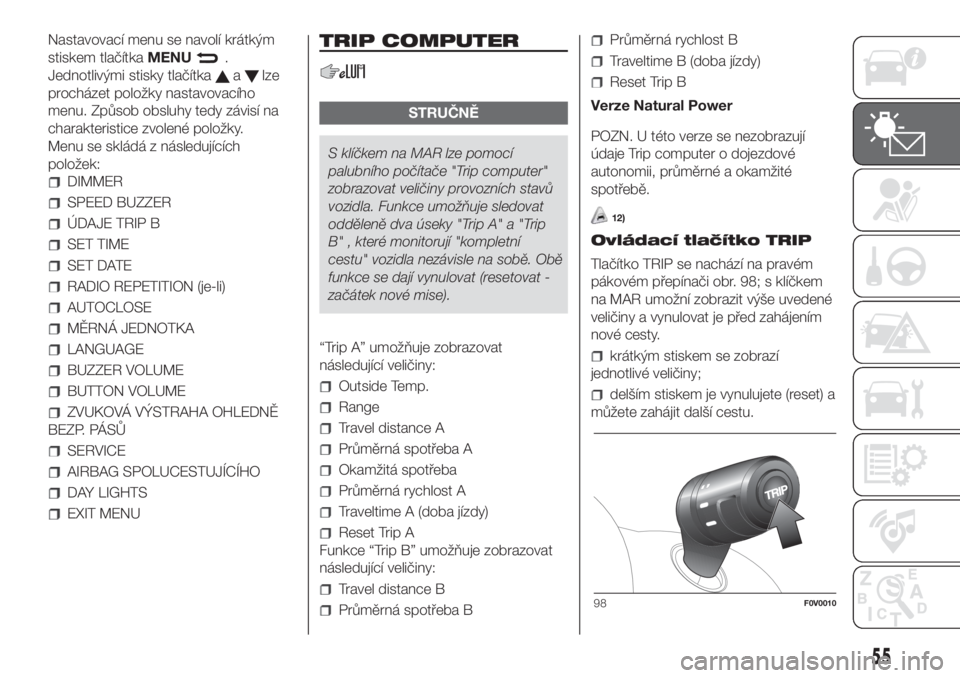

TRIP COMPUTER
STRUČNĚ
S klíčkem na MAR lze pomocí
palubního počítače "Trip computer"
zobrazovat veličiny provozních stavů
vozidla. Funkce umožňuje sledovat
odděleně dva úseky "Trip A" a "Trip
B" , které monitorují "kompletní
cestu" vozidla nezávisle na sobě. Obě
funkce se dají vynulovat (resetovat -
začátek nové mise).
“Trip A” umožňuje zobrazovat
následující veličiny:
Outside Temp.
Range
Travel distance A
Průměrná spotřeba A
Okamžitá spotřeba
Průměrná rychlost A
Traveltime A (doba jízdy)
Reset Trip A
Funkce “Trip B” umožňuje zobrazovat
následující veličiny:
Travel distance B
Průměrná spotřeba B
Průměrná rychlost B
Traveltime B (doba jízdy)
Reset Trip B
Verze Natural Power
POZN. U této verze se nezobrazují
údaje Trip computer o dojezdové
autonomii, průměrné a okamžité
spotřebě.
12)
Ovládací tlačítko TRIP
Tlačítko TRIP se nachází na pravém
pákovém přepínači obr. 98; s klíčkem
na MAR umožní zobrazit výše uvedené
veličiny a vynulovat je před zahájením
nové cesty.
krátkým stiskem se zobrazí
jednotlivé veličiny;
delším stiskem je vynulujete (reset) a
můžete zahájit další cestu.
98F0V0010
55

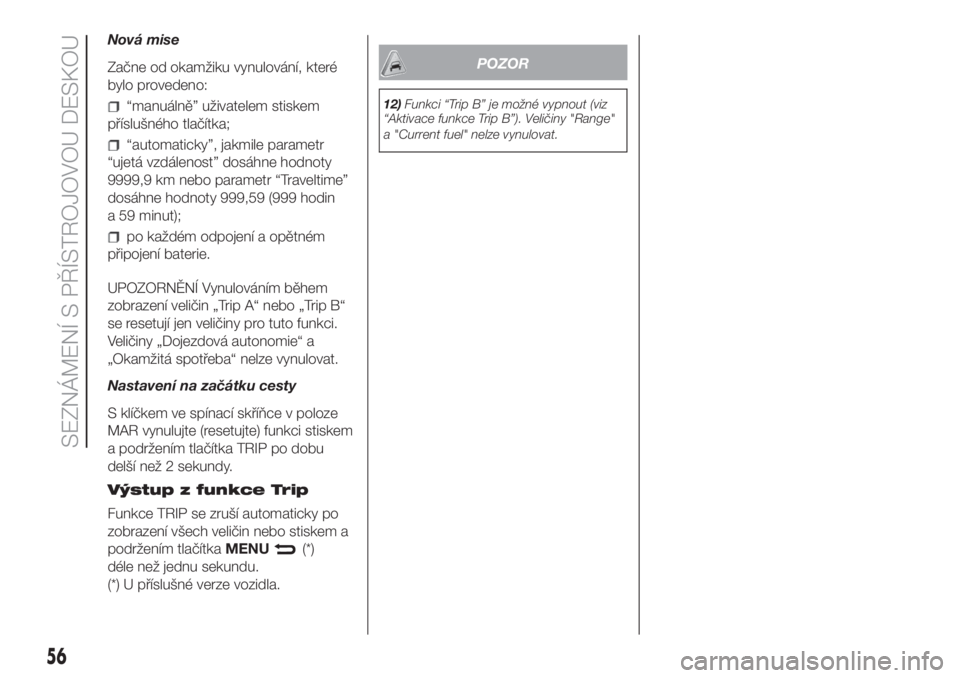

Nová mise
Začne od okamžiku vynulování, které
bylo provedeno:
“manuálně” uživatelem stiskem
příslušného tlačítka;
“automaticky”, jakmile parametr
“ujetá vzdálenost” dosáhne hodnoty
9999,9 km nebo parametr “Traveltime”
dosáhne hodnoty 999,59 (999 hodin
a 59 minut);
po každém odpojení a opětném
připojení baterie.
UPOZORNĚNÍ Vynulováním během
zobrazení veličin „Trip A“ nebo „Trip B“
se resetují jen veličiny pro tuto funkci.
Veličiny „Dojezdová autonomie“ a
„Okamžitá spotřeba“ nelze vynulovat.
Nastavení na začátku cesty
S klíčkem ve spínací skříňce v poloze
MAR vynulujte (resetujte) funkci stiskem
a podržením tlačítka TRIP po dobu
delší než 2 sekundy.
Výstup z funkce Trip
Funkce TRIP se zruší automaticky po
zobrazení všech veličin nebo stiskem a
podržením tlačítkaMENU
(*)
déle než jednu sekundu.
(*) U příslušné verze vozidla.
POZOR
12)Funkci “Trip B” je možné vypnout (viz
“Aktivace funkce Trip B”). Veličiny "Range"
a "Current fuel" nelze vynulovat.
56
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

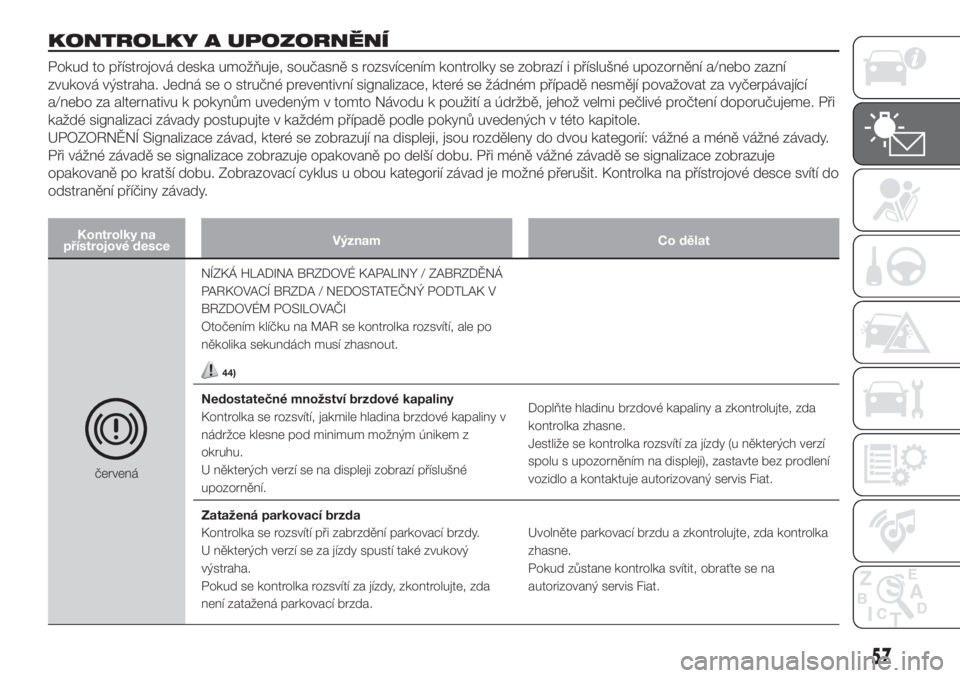

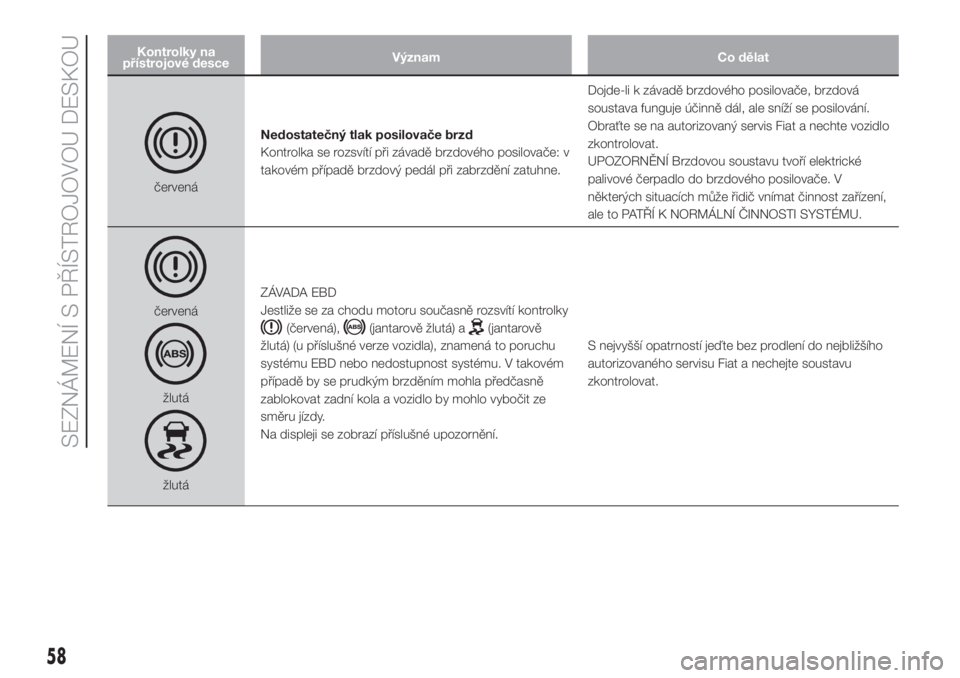

KONTROLKY A UPOZORNĚNÍ
Pokud to přístrojová deska umožňuje, současně s rozsvícením kontrolky se zobrazí i příslušné upozornění a/nebo zazní
zvuková výstraha. Jedná se o stručné preventivní signalizace, které se žádném případě nesmějí považovat za vyčerpávající
a/nebo za alternativu k pokynům uvedeným v tomto Návodu k použití a údržbě, jehož velmi pečlivé pročtení doporučujeme. Při
každé signalizaci závady postupujte v každém případě podle pokynů uvedených v této kapitole.
UPOZORNĚNÍ Signalizace závad, které se zobrazují na displeji, jsou rozděleny do dvou kategorií: vážné a méně vážné závady.
Při vážné závadě se signalizace zobrazuje opakovaně po delší dobu. Při méně vážné závadě se signalizace zobrazuje
opakovaně po kratší dobu. Zobrazovací cyklus u obou kategorií závad je možné přerušit. Kontrolka na přístrojové desce svítí do
odstranění příčiny závady.
Kontrolky na
přístrojové desceVýznam Co dělat
červenáNÍZKÁ HLADINA BRZDOVÉ KAPALINY / ZABRZDĚNÁ
PARKOVACÍ BRZDA / NEDOSTATEČNÝ PODTLAK V
BRZDOVÉM POSILOVAČI
Otočením klíčku na MAR se kontrolka rozsvítí, ale po
několika sekundách musí zhasnout.
44)
Nedostatečné množství brzdové kapaliny
Kontrolka se rozsvítí, jakmile hladina brzdové kapaliny v
nádržce klesne pod minimum možným únikem z
okruhu.
U některých verzí se na displeji zobrazí příslušné
upozornění.Doplňte hladinu brzdové kapaliny a zkontrolujte, zda
kontrolka zhasne.
Jestliže se kontrolka rozsvítí za jízdy (u některých verzí
spolu s upozorněním na displeji), zastavte bez prodlení
vozidlo a kontaktuje autorizovaný servis Fiat.
Zatažená parkovací brzda
Kontrolka se rozsvítí při zabrzdění parkovací brzdy.
U některých verzí se za jízdy spustí také zvukový
výstraha.
Pokud se kontrolka rozsvítí za jízdy, zkontrolujte, zda
není zatažená parkovací brzda.Uvolněte parkovací brzdu a zkontrolujte, zda kontrolka
zhasne.
Pokud zůstane kontrolka svítit, obraťte se na
autorizovaný servis Fiat.
57

Kontrolky na
přístrojové desceVýznam Co dělat
červenáNedostatečný tlak posilovače brzd
Kontrolka se rozsvítí při závadě brzdového posilovače: v
takovém případě brzdový pedál při zabrzdění zatuhne.Dojde-li k závadě brzdového posilovače, brzdová
soustava funguje účinně dál, ale sníží se posilování.
Obraťte se na autorizovaný servis Fiat a nechte vozidlo
zkontrolovat.
UPOZORNĚNÍ Brzdovou soustavu tvoří elektrické
palivové čerpadlo do brzdového posilovače. V
některých situacích může řidič vnímat činnost zařízení,
ale to PATŘÍ K NORMÁLNÍ ČINNOSTI SYSTÉMU.
červená
žlutá
žlutáZÁVADA EBD
Jestliže se za chodu motoru současně rozsvítí kontrolky
(červená),(jantarově žlutá) a(jantarově
žlutá) (u příslušné verze vozidla), znamená to poruchu
systému EBD nebo nedostupnost systému. V takovém
případě by se prudkým brzděním mohla předčasně
zablokovat zadní kola a vozidlo by mohlo vybočit ze
směru jízdy.
Na displeji se zobrazí příslušné upozornění.S nejvyšší opatrností jeďte bez prodlení do nejbližšího
autorizovaného servisu Fiat a nechejte soustavu
zkontrolovat.
58
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
