FIAT DOBLO PANORAMA 2018 Návod k použití a údržbě (in Czech)

Kontrolky na
přístrojové desceVýznam Co dělat
červenáZÁVADA AIRBAGŮ
Otočením klíčku ve spínací skříňce do polohy MAR se
kontrolka rozsvítí, ale po několika sekundách musí
zhasnout.
Trvalé svícení kontrolky signalizuje závadu soustavy
airbagů.
U některých verzí se na displeji zobrazí příslušné
upozornění.
45) 46)
červenáNEZAPNUTÉ BEZPEČNOSTNÍ PÁSY
(u příslušné verze vozidla)
Ve stojícím vozidle se kontrolka rozsvítí nepřerušovaně,
jestliže nebude zapnutý bezpečnostní pás řidiče nebo
spolucestujícího (u příslušné verze vozidla).
Za jízdy je nesprávné zapnutí bezpečnostního pásu
řidiče signalizováno blikáním kontrolky a zvukovou
výstrahou.Pro vypnutí zvukové výstrahy S.B.R.(Seat Belt
Reminder) natrvalo (Seat Belt Reminder) se obraťte na
autorizovaný servis Fiat.
červenáZÁVADA PŘEVODOVKY COMFORT-MATIC -
DUALOGIC™
(u příslušné verze vozidla)
Otočením klíčku na MAR se kontrolka rozsvítí, ale po
několika sekundách musí zhasnout. Kontrolka se na
přístrojové desce rozbliká (spolu s upozorněním na
displeji a zvukovou výstrahou), jestliže systém zjistí
poruchu převodovky. Při obzvlášť náročném používání
vozidla se kontrolka může rozsvítit i při přehřátí
převodovky. V takovém případě budou omezeny výkony
motoru.Při závadě převodovky vyhledejte co nejdříve
autorizovaný servis Fiat a nechejte ji zkontrolovat.
59

Kontrolky na
přístrojové desceVýznam Co dělat
PŘÍLIŠ VYSOKÁ TEPLOTA CHLADICÍ KAPALINY
MOTORU
Otočením klíčku ve spínací skříňce do polohy
MAR se kontrolka rozsvítí, ale po několika
sekundách musí zhasnout. Kontrolka se rozsvítí
při přehřátí motoru.
Na displeji se zobrazí příslušné upozornění.Při normální jízdě: zastavte vozidlo, vypněte motor a
zkontrolujte, zda hladina chladicí kapaliny ve vyrovnávací
nádržce neklesla pod značku MIN. Pokud ano, počkejte, než
motor vychladne, pak pomalu a opatrně otevřete uzávěr,
doplňte chladicí kapalinu, zkontrolujte, zda se nachází mezi
značkami MIN a MAX na nádržce. Zkontrolujte vizuálně i
případné úniky kapaliny. Pokud se při dalším nastartování
motoru kontrolka znovu rozsvítí, obraťte se na autorizovaný
servis Fiat.
Při jízdě vozidla za náročnějších podmínek (např. při jízdě na
plný výkon): snižte rychlost vozidla, a pokud bude kontrolka
nadále svítit, zastavte jej. Nechejte motor běžet2-3minutys
mírně zvýšenými otáčkami, aby se zrychlil oběh chladicí
kapaliny. Pak motor vypněte. Zkontrolujte hladinu chladicí
kapaliny motoru výše uvedeným postupem.
UPOZORNĚNÍ Po jízdě za velmi náročných podmínek
doporučujeme motor před zastavením nechat běžet několik
minut při mírně zvýšených otáčkách.
červenáNEDOSTATEČNÉ DOBÍJENÍ BATERIE
Otočením klíčku do polohy MAR se kontrolka na
přístrojové desce rozsvítí, ale po nastartování
motoru musí zhasnout (s motorem na volnoběh je
přípustné, aby zhasla s krátkým zpožděním).Pokud zůstane kontrolka rozsvícená, obraťte se bez prodlení
na autorizovaný servis Fiat.
60
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

Kontrolky na
přístrojové desceVýznam Co dělat
červenáNEDOSTATEČNÝ TLAK MOTOROVÉHO OLEJE
Při otočení klíčkem do polohy MAR se digitální kontrolka rozsvítí, ale po naskočení
motoru musí zhasnout.
Kontrolka se rozsvítí spolu s upozorněním na displeji, jakmile systém detekuje
nedostatečný tlak oleje.
13)
VYJETÝ MOTOROVÝ OLEJ
(pouze verze Multijet s DPF)
Jakmile systém zjistí zhoršení kvality oleje, kontrolka se rozbliká a na displeji (u
příslušné verze vozidla) se zobrazí příslušné upozornění.
Rozblikání této kontrolky neznamená závadu vozidla, ale signalizaci pro zákazníka,
že je při normálním používání vozidla potřebné vyměnit olej. Pokud olej
nevyměníte, při dosažení druhé mezní hodnoty jeho degradace se na přístrojové
desce rozsvítí kontrolka
a výkon motoru bude omezen na 3 000 ot/min.
Pokud nenecháte olej vyměnit ani při tomto druhém upozornění, dosažením třetí
mezní hodnoty degradace oleje budou otáčky motoru omezeny na 1500 ot/min,
aby se předešlo poškození motoru.Obraťte se co nejdříve
autorizovaný servis Fiat.
47) 48)
Upozorňujeme, že se
opotřebení motorového oleje
urychluje:
– používáním vozidla ve
městě, kde dochází nejčastěji
k procesu regenerace filtru
pevných částic DPF,
– používání vozidla na krátké
vzdálenosti neumožňující
zahřát motor na provozní
teploty,
– opakované přerušení
procesu regenerace při
rozsvícené kontrolce
kontrolky filtru pevných částic
DPF.
61

Kontrolky na
přístrojové desceVýznam Co dělat
červenáHLADINA MOTOROVÉHO OLEJE
Při otočení klíčku v zapalování do polohy MAR se kontrolka na přístrojové desce
rozsvítí, ale po několika sekundách musí zhasnout.
Kontrolka se na přístrojové desce rozsvítí, když výška hladiny motorového oleje
klesne pod stanovenou minimální hodnotu.
U některých verzí se na displeji zobrazí příslušné upozornění.Hladinu oleje v motoru je pak
nutno doplnit na
předepsanou hodnotu (viz
"Kontrola náplní" v kapitole
"Údržba a péče").
červenáNEDOVŘENÉ DVEŘE
Kontrolka se u některých verzí rozsvítí, jestliže jsou správně zavřené některé dveře/
víko zavazadlového prostoru (u příslušné verze systému).
Za jízdy vozidla s otevřenými dveřmi se ozve zvuková výstraha.Zkontrolujte, zda jsou řádně
zavřené všechny dveře/víko
zavazadlového prostoru (u
příslušné verze vozidla).
62
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

POZOR
44)Jestliže se kontrolkarozsvítí za jízdy (u některých verzí spolu s upozorněním na displeji), zastavte bez prodlení vozidlo a kontaktuje
autorizovaný servis Fiat.
45)Jestliže se při otočení klíčku v zapalování na MAR kontrolka
nerozsvítí nebo se rozsvítí za jízdy (spolu s upozorněním na displeji), je
možné, že je v některém ze zádržných systémů závada. Airbagy nebo přepínače bezpečnostních pásů by se v takovém případě nemusely při
nehodě aktivovat nebo by se - v omezeném počtu případů - mohly aktivovat chybně. Než budete pokračovat v jízdě, nechejte systém bez
prodlení zkontrolovat u autorizovaného servisu Fiat.
46)Závada kontrolky
je signalizována rozblikáním kontrolky. V takovém případě by kontrolkanemusela signalizovat případné
závady zádržných systémů. Než budete pokračovat v jízdě, nechejte systém bez prodlení zkontrolovat u autorizovaného servisu Fiat.
47)Po rozsvícení kontrolky
je nutno vyjetý motorový olej vyměněn co nejdříve nejpozději po ujetí 500 km od prvního rozsvícení kontrolky.
Nedodržení výše uvedených pokynů může způsobit vážná poškození motoru, na která se nebude vztahovat záruka. Upozornění: Rozsvícení
této kontrolky nemá vazbu na množství motorového oleje. Pokud se tedy kontrolka rozbliká, v žádném případě není třeba do motoru doplnit
další olej.
48)Pokud se kontrolka
rozbliká za jízdy, obraťte se na autorizovaný servis Fiat.
POZOR
13)Pokud se kontrolkarozsvítí za jízdy, bez prodlení zastavte motor a obraťte se na autorizovaný servis Fiat.
63

Kontrolky na
přístrojové desceVýznam Co dělat
žlutáPORUCHA SYSTÉMU EOBD/VSTŘIKOVÁNÍ
Za normálního stavu: otočením klíčku zapalování na MAR se
kontrolka rozsvítí, ale po naskočení motoru musí zhasnout.
Funkčnost kontrolky
mohou příslušným přístrojem
zkontrolovat i příslušníci dopravní policie. V každém případě
postupujte podle platných předpisů v dané zemi.14)
Jestliže zůstane kontrolka svítit nebo se rozsvítí během jízdy,
signalizuje selhávání vstřikovací soustavy; trvalým svícením
signalizuje kontrolka závadu v palivovém / zapalovacím systému,
která by mohla způsobit zvýšení výfukových emisí, pokles
výkonu, špatnou ovladatelnost vozidla a zvýšenou spotřebu
paliva.
U některých verzí se na displeji zobrazí příslušné upozornění.
Kontrolka zhasne po odstranění závady, která nicméně zůstane
uložena v paměti soustavy.V tomto stavu můžete pokračovat v jízdě, ale
nevystavujte motor velké zátěži a nejezděte
vysokou rychlostí. Delší používání vozidla s
trvale rozsvícenou kontrolkou může způsobit
vážné závady.
Obraťte se co nejdříve na značkový servis Fiat.
POZN.: (pouze pro benzínové motory)
Jestliže se kontrolka rozbliká, znamená případnou závadu
katalyzátoru.V takovém případě je třeba uvolnit pedál
akcelerace a snižovat otáčky motoru, dokud
nepřestane kontrolka blikat. Pokračujte v jízdě
pomalou rychlostí, snažte se vyvarovat stavů,
jež by způsobily rozblikání kontrolky, a co
nejdříve se obraťte na autorizovaný servis Fiat.
žlutáPORUCHA ABS
Otočením klíčku ve spínací skříňce do polohy MAR se kontrolka
rozsvítí, ale po několika sekundách musí zhasnout.
Kontrolka se rozsvítí, když není systém účinný. V takovém
případě zůstane zachována účinnost brzdové soustavy, ale bez
možnosti využít funkce systému ABS.
Na displeji se zobrazí příslušné upozornění.Pokračujte opatrně v jízdě, a co nejdříve se
obraťte na autorizovaný servis Fiat.
64
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

Kontrolky na
přístrojové desceVýznam Co dělat

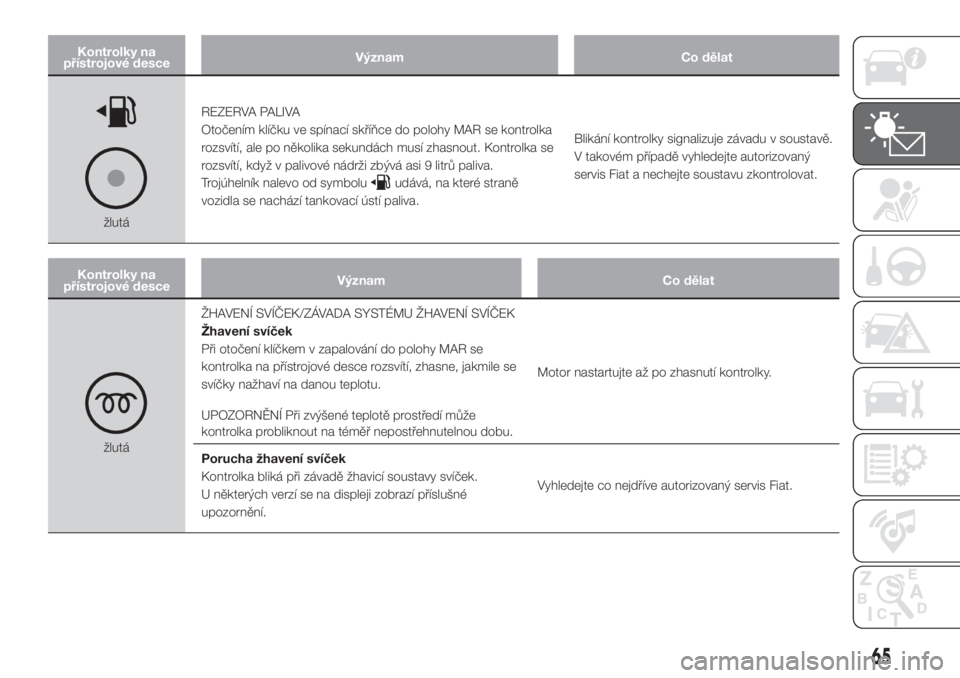

žlutáREZERVA PALIVA
Otočením klíčku ve spínací skříňce do polohy MAR se kontrolka
rozsvítí, ale po několika sekundách musí zhasnout. Kontrolka se
rozsvítí, když v palivové nádrži zbývá asi 9 litrů paliva.
Trojúhelník nalevo od symbolu
udává, na které straně
vozidla se nachází tankovací ústí paliva.Blikání kontrolky signalizuje závadu v soustavě.
V takovém případě vyhledejte autorizovaný
servis Fiat a nechejte soustavu zkontrolovat.
Kontrolky na
přístrojové desceVýznam Co dělat
žlutáŽHAVENÍ SVÍČEK/ZÁVADA SYSTÉMU ŽHAVENÍ SVÍČEK
Žhavení svíček
Při otočení klíčkem v zapalování do polohy MAR se
kontrolka na přístrojové desce rozsvítí, zhasne, jakmile se
svíčky nažhaví na danou teplotu.
UPOZORNĚNÍ Při zvýšené teplotě prostředí může
kontrolka probliknout na téměř nepostřehnutelnou dobu.Motor nastartujte až po zhasnutí kontrolky.
Porucha žhavení svíček
Kontrolka bliká při závadě žhavicí soustavy svíček.
U některých verzí se na displeji zobrazí příslušné
upozornění.Vyhledejte co nejdříve autorizovaný servis Fiat.
65

Kontrolky na
přístrojové desceVýznam Co dělat

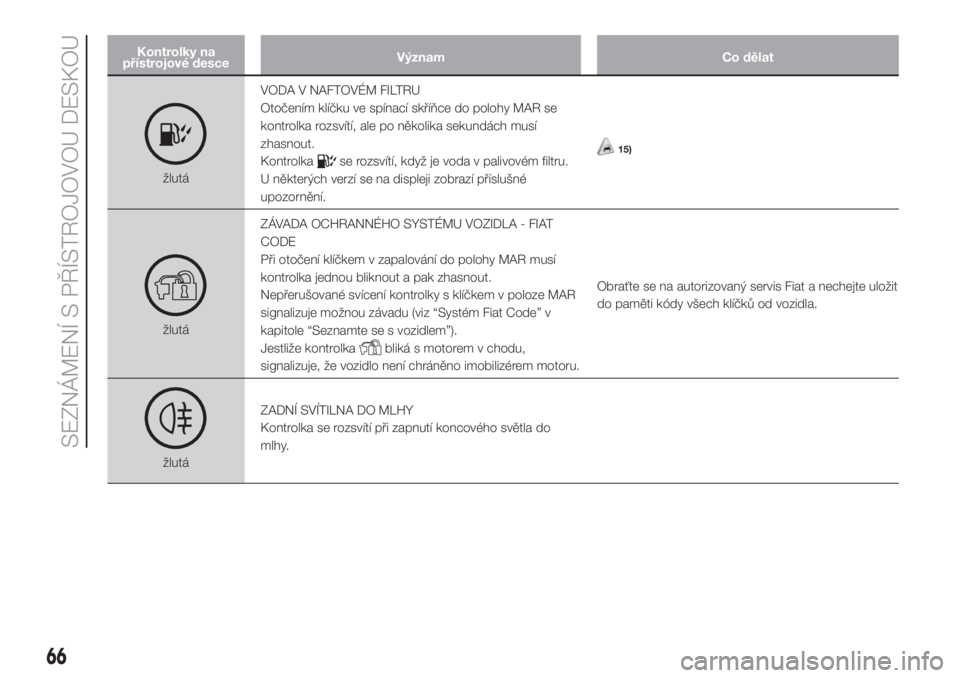

žlutáVODA V NAFTOVÉM FILTRU
Otočením klíčku ve spínací skříňce do polohy MAR se
kontrolka rozsvítí, ale po několika sekundách musí
zhasnout.
Kontrolka
se rozsvítí, když je voda v palivovém filtru.
U některých verzí se na displeji zobrazí příslušné
upozornění.15)
žlutáZÁVADA OCHRANNÉHO SYSTÉMU VOZIDLA - FIAT
CODE
Při otočení klíčkem v zapalování do polohy MAR musí
kontrolka jednou bliknout a pak zhasnout.
Nepřerušované svícení kontrolky s klíčkem v poloze MAR
signalizuje možnou závadu (viz “Systém Fiat Code” v
kapitole “Seznamte se s vozidlem”).
Jestliže kontrolka
bliká s motorem v chodu,
signalizuje, že vozidlo není chráněno imobilizérem motoru.Obraťte se na autorizovaný servis Fiat a nechejte uložit
do paměti kódy všech klíčků od vozidla.
žlutáZADNÍ SVÍTILNA DO MLHY
Kontrolka se rozsvítí při zapnutí koncového světla do
mlhy.
66
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

Kontrolky na
přístrojové desceVýznam Co dělat

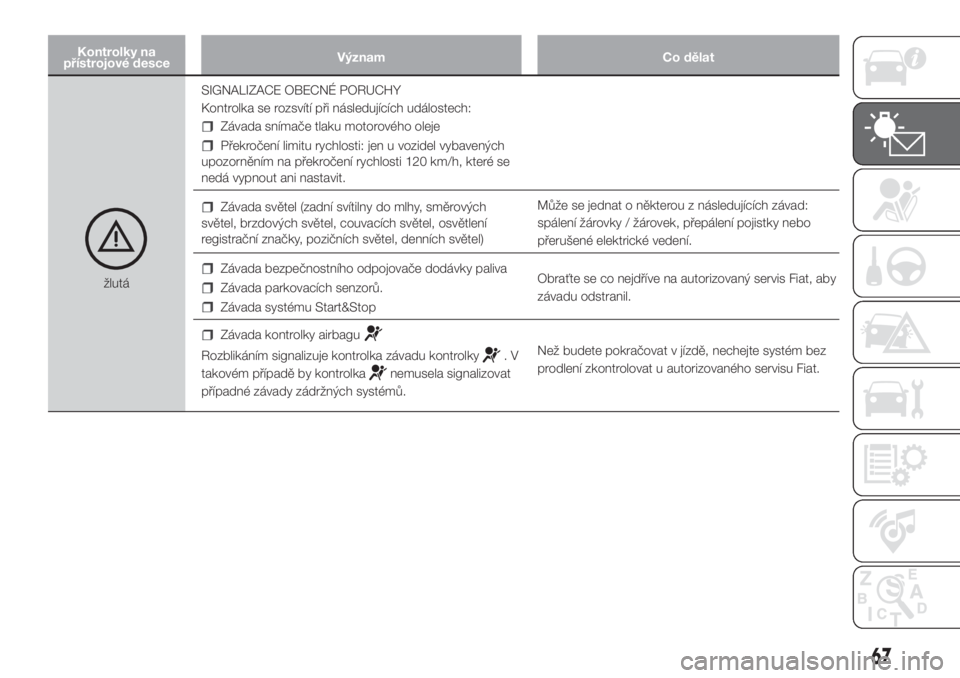

žlutáSIGNALIZACE OBECNÉ PORUCHY
Kontrolka se rozsvítí při následujících událostech:
Závada snímače tlaku motorového oleje
Překročení limitu rychlosti: jen u vozidel vybavených
upozorněním na překročení rychlosti 120 km/h, které se
nedá vypnout ani nastavit.
Závada světel (zadní svítilny do mlhy, směrových
světel, brzdových světel, couvacích světel, osvětlení
registrační značky, pozičních světel, denních světel)Může se jednat o některou z následujících závad:
spálení žárovky / žárovek, přepálení pojistky nebo
přerušené elektrické vedení.
Závada bezpečnostního odpojovače dodávky paliva
Závada parkovacích senzorů.
Závada systému Start&StopObraťte se co nejdříve na autorizovaný servis Fiat, aby
závadu odstranil.
Závada kontrolky airbagu
Rozblikáním signalizuje kontrolka závadu kontrolky.V
takovém případě by kontrolka
nemusela signalizovat
případné závady zádržných systémů.Než budete pokračovat v jízdě, nechejte systém bez
prodlení zkontrolovat u autorizovaného servisu Fiat.
67

Kontrolky na
přístrojové desceVýznam Co dělat

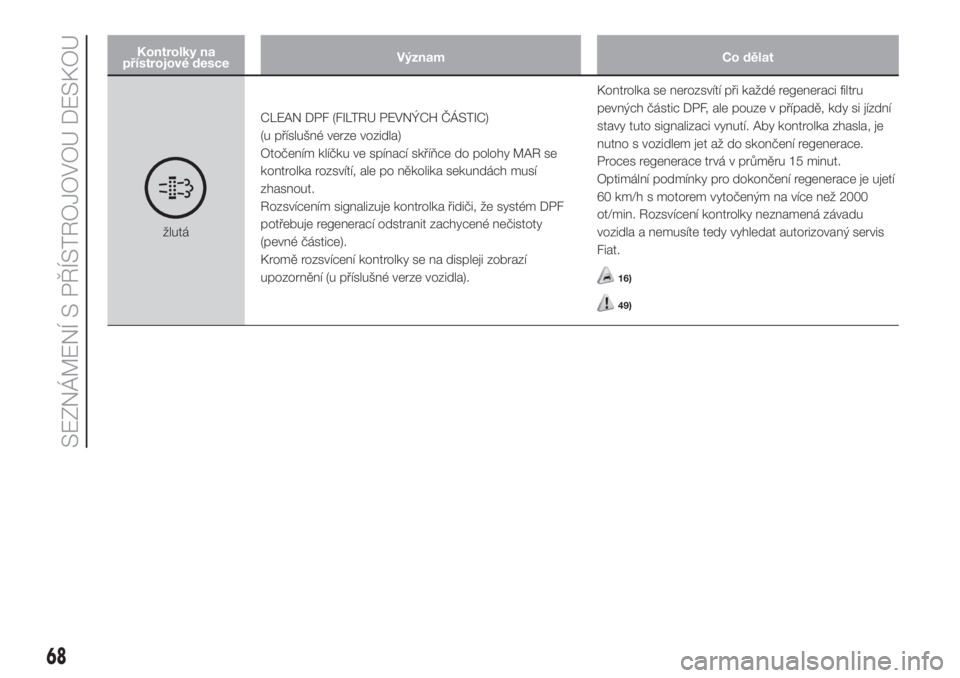

žlutáCLEAN DPF (FILTRU PEVNÝCH ČÁSTIC)
(u příslušné verze vozidla)
Otočením klíčku ve spínací skříňce do polohy MAR se
kontrolka rozsvítí, ale po několika sekundách musí
zhasnout.
Rozsvícením signalizuje kontrolka řidiči, že systém DPF
potřebuje regenerací odstranit zachycené nečistoty
(pevné částice).
Kromě rozsvícení kontrolky se na displeji zobrazí
upozornění (u příslušné verze vozidla).Kontrolka se nerozsvítí při každé regeneraci filtru
pevných částic DPF, ale pouze v případě, kdy si jízdní
stavy tuto signalizaci vynutí. Aby kontrolka zhasla, je
nutno s vozidlem jet až do skončení regenerace.
Proces regenerace trvá v průměru 15 minut.
Optimální podmínky pro dokončení regenerace je ujetí
60 km/h s motorem vytočeným na více než 2000
ot/min. Rozsvícení kontrolky neznamená závadu
vozidla a nemusíte tedy vyhledat autorizovaný servis
Fiat.
16)
49)
68
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
