FIAT DOBLO PANORAMA 2018 Руководство по эксплуатации и техобслуживанию (in Russian)

Uconnect™ RADIO

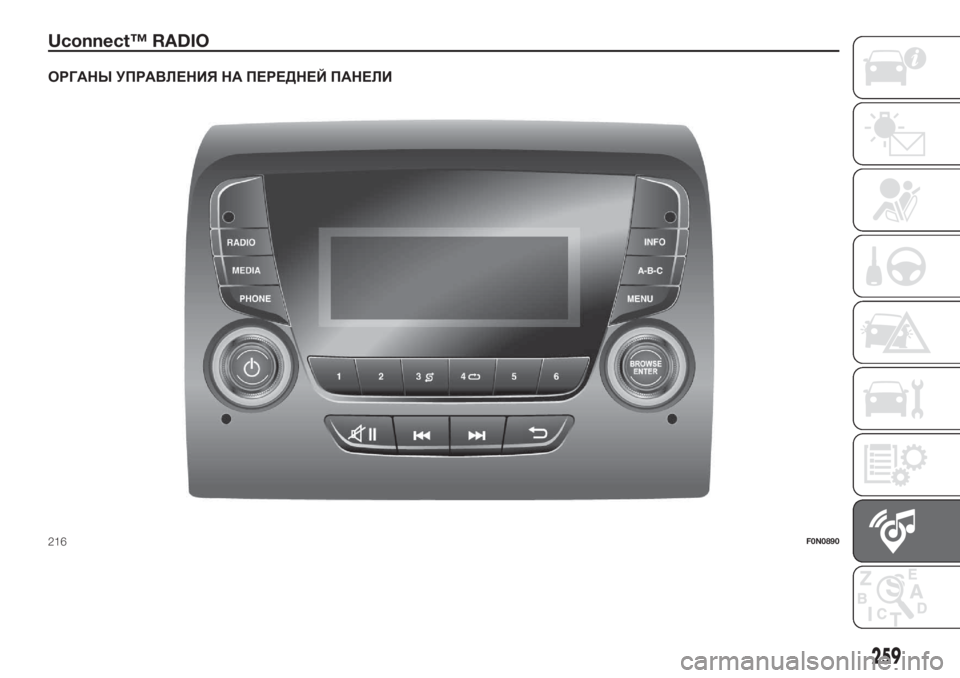

ОРГАНЫ УПРАВЛЕНИЯ НА ПЕРЕДНЕЙ ПАНЕЛИ
216F0N0890
259

СВОДНАЯ ТАБЛИЦА КНОПОК УПРАВЛЕНИЯ НА ПЕРЕДНЕЙ ПАНЕЛИ
Кнопка Функции Режим
Зажигание Краткое нажатие кнопки
Выключение Краткое нажатие кнопки
Регулировка громкости Вращение ручки по/против часовой стрелки
Включение/выключение звука(Без звука/Пауза)Краткое нажатие кнопки
Выход из режима выбора/возврат к предыдущему окну Краткое нажатие кнопки
BROWSE/
ENTERПросмотр списка,настройка радиостанции или выбор
предыдущей/следующей звуковой дорожкиВращение ручки по/против часовой стрелки
Подтверждение функции,отображаемой на дисплее Краткое нажатие кнопки
ИНФОПодтверждение функции,отображаемой на дисплее Выбор режима отображения(Radio, Media Player)
PHONEДоступ к режиму телефона Краткое нажатие кнопки
МЕНЮДоступ к менюнастроек/Телеинформационной
системеКраткое нажатие кнопки
MEDIAВыбор источника: USB/AUXКраткое нажатие кнопки
RADIOДоступ к режиму"Радио"Краткое нажатие кнопки
1-2-3-4-5-6Занесение в память текущей радиостанции Продолжительное нажатие кнопки
Вызов сохраненной в памяти радиостанции Краткое нажатие кнопки
A-B-CВыбор блока предварительных настроек радио или
выбор нужной буквы каждого спискаКраткое нажатие кнопки
Поиск предыдущей радиостанции или выбор
предыдущего трекаUSBКраткое нажатие кнопки
Сканирование низких частот до освобождения кнопки/
ускоренная перемотка трека назад на носителеUSBПродолжительное нажатие кнопки
260
МУЛЬТИМЕДИА

Кнопка Функции Режим
Поиск последующей радиостанции или выбор
последующего трекаUSBКраткое нажатие кнопки
Сканирование высоких частот до освобождения кнопки
/ускоренная перемотка трека вперед на носителеUSBПродолжительное нажатие кнопки
Обычное воспроизведение треков,записанных на
носителеUSBКраткое нажатие кнопки
Повтор трека,записанного на носителеUSBКраткое нажатие кнопки
261

КНОПКИУПРАВЛЕНИЯ НА РУЛЕВОМ КОЛЕСЕ
(для исполнений/рынков,где предусмотрено)
На рулевом колесе имеются кнопки управления основными функциями системы,которые обеспечивают более
удобное управление.
Активация выбранной функции в некоторых случаях зависит от продолжительности нажатия(краткое или
длительное нажатие),как указано в таблице на следующей странице.
217F0V0534
262
МУЛЬТИМЕДИА

Кнопка Воздействие(нажатие/вращение)
Прием входящего телефонного вызова
Прием второго входящего вызова и перевод в режим ожидания текущего вызова.
Отказ от приема входящего телефонного вызова
Завершение текущего телефонного вызова
Включение/выключение микрофона во время телефонного разговора
Включение/отключение паузы источниковUSB
Включение/отключение функцииMute (без звука)для источников Радио/AUX
+/–Поворот левого колесика вверх или вниз:регулировка звука аудио
Краткое нажатие:увеличение/уменьшение звука одиночными нажатиями.
Продолжительное нажатие:увеличение/уменьшение звука до конца.
Поворот правого колесика вверх или вниз:
Краткое нажатие(режим«Радио»):выбор следующей/предыдущей радиостанции.
Продолжительное нажатие(режим«Радио»):сканирование верхних/нижних частот до конца.
Краткое нажатие(режимUSB):выбор последующего/предыдущего трека
Продолжительное нажатие(режимUSB):быстрая перемотка вперед/назад до отпускания
кнопки
263

ПРИНЦИП ДЕЙСТВИЯ
ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ
СИСТЕМЫ
Включение/выключение системы
выполняется нажатием кнопки/
ручки
.
Поверните кнопку/ручку
по
часовой стрелке,чтобы увеличить
громкость,или против часовой
стрелки,чтобы ее уменьшить.
Орган электронного управления
регулировкой звука поворачивается
в обе стороны(360°)без крайних
положений.
РЕЖИМ РАДИО(ТЮНЕР)
Система оснащена следующими
тюнерами: AM, FMиDAB (для
исполнений/рынков,где
предусмотрено)
Выбор режима Радио
Для активации режима Радио
нажмите кнопкуRADIOна передней
панели.
Выбор диапазона частот
Можно выбрать различные режимы
настройки радио,нажав кнопку
RADIOна передней панели.Информация на дисплее
После выбора желаемой
радиостанции на дисплее
отображается представленная ниже
информация(включен режимINFO).
В верхней части:отображается
выбранная станция,время и другие
действующие настройки радио
(напр.: TA).
В центральной части:
отображается название
прослушиваемой станции,частота и
текстовая информация
радиостанции(если таковая
имеется).
Список радиостанцийFM
Нажмите кнопку/ручку"BROWSE/
ENTER"для вывода на дисплей
полного списка принимаемых
радиостанцийFM.
С помощьюкнопкиA-B-Cв
зависимости от выбранной буквы
можно настроиться на первуюиз
радиостанцийFM/DAB,доступных
для этой буквы алфавита.
Сохранение радиостанцийAM/FM
Предварительные настройки
доступны во всех режимах системы
и активируются касанием одной
из графических кнопок преселекции
1-2-3-4-5-6на дисплее.После настройки на радиостанцию,
которуюнеобходимо сохранить,
нажмите и удерживайте
графическуюкнопку,
соответствующую нужной
предварительной настройке,пока
не раздастся звуковой сигнал
подтверждения.
Система может запомнить до18
радиостанций в каждом режиме.
Выбор радиостанцийAM/FM
Для поиска желаемой радиостанции
нажмите кнопки
,или,или
поверните колесико управления
на рулевом колесе
,или
поверните ручку"BROWSE/ENTER".
Поиск предыдущей/последующей
радиостанции
Кратко нажмите кнопки
,или
,или поверните колесико
управления на рулевом колесе
:когда кнопка будет отпущена,
появится предыдущая или
последующая радиостанция.
Если во время осуществления
поиска вперед после прохождения
всего диапазона система доходит
до исходной станции,она
автоматически останавливается на
станции,откуда был начат поиск.
264
МУЛЬТИМЕДИА

Ускоренный поиск предыдущей/
последующей радиостанции
Удерживайте нажатыми кнопки
или,чтобы выполнить
ускоренный поиск:когда кнопка
будет отпущена,начнется
воспроизведение первой доступной
радиостанции.
Список радиостанцийDAB
Нажмите кнопку/ручкуBROWSE
ENTERдля отображения:
список всех радиостанцийDAB;
списка отфильтрованных
радиостанций по категории
"Жанры";
списка отфильтрованных
радиостанций по категории
"Ансамбли"(группа радиопрограмм).
Внутри каждого списка при помощи
графической кнопки«АБВ»можно
перейти на нужнуюбукву в списке.
Выбор радиостанций в
алфавитном порядке
С помощьюкнопкиA-B-C,
расположенной на передней
панели,в зависимости от
выбранной буквы можно
настроиться на первуюиз
радиостанцийDAB,доступных для
этой буквы алфавита.РЕЖИМMEDIA
Режимы взаимодействия,
относящиеся к работе источников
AUX/USB.
Выбор аудиоисточника
Нажмите на кнопкуMEDIAдля
выбора желаемого аудиоисточника
из числа доступных: AUX/USB.
Для выбора и воспроизведения
музыкальных треков,содержащихся
наSD-карте сотового телефона
(если сам телефон это позволяет),
нажмите кнопкуBROWSE ENTER,
выберите"Папки",а затем"Card".
ПРЕДУПРЕЖДЕНИЕ Некоторые
мультимедийные устройства для
воспроизведения музыки могут
оказаться несовместимыми с
системойUconnect™.Смена трека(последующий/
предыдущий)
Кратко нажмите на кнопку
или
поверните по часовой стрелке
кнопку/ручкуBROWSE ENTER,чтобы
воспроизвести последующий трек,
или кратко нажмите на кнопку
,
или поверните против часовой
стрелки кнопку/ручкуBROWSE
ENTER,чтобы вернуться к началу
выбранного трека или к началу
предыдущего трека,если
воспроизведение трека началось
менее3секунд назад.
Быстрая перемотка треков
вперед/назад
Нажмите и удерживайте нажатой
кнопку
для быстрой перемотки
выбранного трека или удерживайте
нажатой кнопку
,чтобы быстро
прокрутить трек назад.
Быстрая перемотка вперед/назад
прерывается,когда отпускается
кнопка
/,или по достижении
предыдущего/последующего трека.
Выбор трека(просмотр)
Данная функция позволяет
просматривать и выбирать треки,
присутствующие на активном
устройстве.
Возможности выбора зависят от
подключенного устройства.
265

На устройствеUSBпри помощи
кнопки/ручкиBROWSE ENTER
можно пролистать также список
исполнителей,музыкальных жанров
и альбомов,присутствующих на
устройстве,в соответствии с
информацией,записанной в самих
треках.
Для каждого алфавитного списка
кнопка на передней панелиA-В-С
позволяет пропустить все буквы
по списку до требуемой буквы.
ПРИМЕЧАНИЕ Данная кнопка
может быть отключена для
некоторых устройствApple®.
ПРИМЕЧАНИЕ КнопкаBROWSE
ENTERне выполняет никакие
функции на устройствеAUX.
Нажмите кнопкуBROWSE ENTER,
чтобы активировать эту функциюна
источнике воспроизведения.
Поверните кнопку/ручкуBROWSE
ENTERдля выбора нужной
категории и затем нажмите на эту
же кнопку/ручку для подтверждения
сделанного выбора.
Нажмите графическуюкнопку
,
чтобы отменить функцию.
ПРИМЕЧАНИЕ Время индексации
устройстваUSBможет меняться
в зависимости от установленного
носителя(в некоторых случаях это
может занимать несколько минут).Отображение информации о
треке
Для выбора отображаемой
информации во время
воспроизведения(исполнитель,
альбом,жанр,имя,папка,название
файла).Нажмите кнопкуINFO.
Нажмите кнопку
,чтобы выйти
из окна.
Воспроизведение треков в
произвольном порядке
Нажмите кнопку
для
воспроизведения треков с
устройстваUSBв случайном
порядке.
На дисплее появится
соответствующий значок.
Нажмите кнопку еще раз для
выключения функции.
Повтор трека
Нажмите на кнопку
для
включения функции.На дисплее
появится соответствующий значок.
Нажмите кнопку еще раз для
выключения функции.ДЕРЖАТЕЛЬUSB
Для того чтобы подключить режим
USB,подсоедините
соответствующее устройство к
USB-порту автомобиля.
149)
После подсоединения устройства
USBпри включенной системе
начнется воспроизведение
звуковых дорожек,записанных на
устройстве.
НОСИТЕЛЬAUX
Для того чтобы активировать режим
«AUX»,подключите устройство при
помощи соответствующего кабеля к
разъемуAUXв автомобиле.
150)
После подключения устройства с
выходным разъемомAUXсистема
начнет проигрывать подключенный
носительAUX,если он уже
находится в режиме
воспроизведения.
Отрегулируйте громкость при
помощи кнопки/ручки
на
передней панели или кнопкой
регулировки звука на подключенном
устройстве.
Описание функции"Выбор
аудиоисточника"см.в главе
"Медиарежим".
266
МУЛЬТИМЕДИА

ПРЕДУПРЕЖДЕНИЯ
Функции устройства,подключенного
к разъемуAUX,контролируются
непосредственно с самого
устройства.Поэтому невозможно
выполнить смену трека/папки/
плейлиста или управлять началом/
концом/паузой воспроизведения
посредством кнопок управления на
передней панели или на рулевом
колесе.
Не оставляйте подключенным
кабель вашего портативного
устройства в разъемеAUXпосле
отключения,чтобы предотвратить
возможные шумы из динамиков.
РЕЖИМ ТЕЛЕФОН
Подключение режима телефона
Для активации режима"Телефон"
нажмите кнопкуPHONEна передней
панели.
При помощи имеющихся устройств
можно:
набрать нужный телефонный
номер;
вывести контакты из записной
книги сотового телефона и
осуществить их вызов;
вывести и сделать вызов
контактов из списков последних
вызовов;
сочетать до8телефонов,чтобы
облегчить и ускорить их доступ и
подключение;
передавать вызовы из системы
на сотовый телефон и наоборот
и отключать звук микрофона для
частных бесед.
Звук сотового телефона передается
через аудиосистему автомобиля:
система автоматически отключает
звук радиоприемника,когда
используется функция телефона.
Информация на дисплее
При подключении телефона к
системе на дисплее отображается
серия данных(если они доступны):
состояние роуминга;
интенсивность сигнала сети;
уровень зарядки батареи
сотового телефона;
название сотового телефона.
Регистрация сотового телефона
Для регистрации сотового телефона
в системе выполните указанные
ниже действия:
активируйте функциюBlu-
etooth®на сотовом телефоне;
нажмите кнопкуPHONEна
передней панели;
если в системе не
зарегистрирован ни один телефон,
на дисплее отображается
соответствующее окно;
выберите"Подключи телефон",
чтобы начать процедуру
регистрации и искать устройство
Uconnect™на сотовом телефоне
(при выборе"Нет"выходит главное
окно телефона);
если этого требует сотовый
телефон,введите с клавиатуры
вашего телефонаPIN-код,
отображенный на дисплее системы,
или подтвердите на сотовом
телефоне отображенныйPIN;
через меню"Настройки"всегда
можно зарегистрировать сотовый
телефон,выбрав пункт"Меню
телефона/Добавить телефон",а
затем действуя в соответствии
с указаниями предыдущего пункта;
во время регистрации на
дисплее появляется окно,в котором
отображается ход выполнения
операции;
ПРИМЕЧАНИЕ Приоритет для
автоматического переподключения
определяется порядком
соединения.Последний
подключенный телефон имеет
наибольший приоритет.
267

ПРИМЕЧАНИЕ для хорошей работы
телефона после обновления его
программного обеспечения
рекомендуется удалить этот
телефон из списка устройств,
подключенных к радио,удалить
ранее сделанное подключение
системы также и из списка
устройствBluetooth®и произвести
новуюрегистрацию.
Отправка телефонного вызова
Описанные ниже операции
доступны только в том случае,если
они поддерживаются используемым
сотовым телефоном.
См.руководство пользователя
сотового телефона для получения
информации относительно
доступных функций.
Выполнить вызов можно
следующими способами:
выбрав пункт"Контакты"(Список
контактов......);
выбрав пункт"Список последних
вызовов";
выбрав пункт"Клавиатура".Набор телефонного номера через
"клавиатуру"на дисплее
При помощи графической
клавиатуры на дисплее можно
набрать телефонный номер.
Последовательность выполнения
операций:
нажмите кнопкуPHONEна
передней панели;
выберите пункт"Клавиатура"на
дисплее и используйте правую
ручку"BROWSE/ENTER",чтобы
набрать номер
выберите иконку,чтобы сделать
звонок.
Набор телефонного номера при
помощи сотового телефона
Можно набрать телефонный номер,
используя сотовый телефон,и
продолжить использовать систему
(не рекомендуется отвлекаться
от управления автомобилем).
При наборе телефонного номера
при помощи клавиатуры сотового
телефона звук вызова
транслируется через аудиосистему
автомобиля.НАСТРОЙКИ
Нажмите кнопкуMENUна передней
панели,чтобы на дисплее
отобразилось главное меню
"Настройки".
Менюсодержит следующие пункты:
Настройки системы
Настройки радио
Задержка выключения радио
Настройки аудио
Телефон
ПРИМЕЧАНИЕ:Отображение
пунктов менюзависит от
исполнения автомобиля.
ВНИМАНИЕ!
149)При подсоединении устройства
ко входуUSBследите за тем,чтобы
оно не создавало препятствий
движению рычага стояночного
тормоза.
150)При подсоединении устройства
к входуAUXследите за тем,чтобы
оно не создавало препятствий
движению рычага стояночного
тормоза.
268
МУЛЬТИМЕДИА
