FIAT DOBLO PANORAMA 2021 Knjižica s uputama za uporabu i održavanje (in Croatian)

GRAFIČKI INDEKS
UPOZNAVANJE VAŠEG VOZIL A
UPOZNAVANJE PLOČE SA INSTRUMENTIMA SIGURNOST
PALJENJE I VOŽNJA U SLUČAJU NUŽDE
SERVIS I ODRŽAVANJE TEHNIČKI PODACI INDEKS

8
Ova stranica je namjerno ostavljena prazna

9

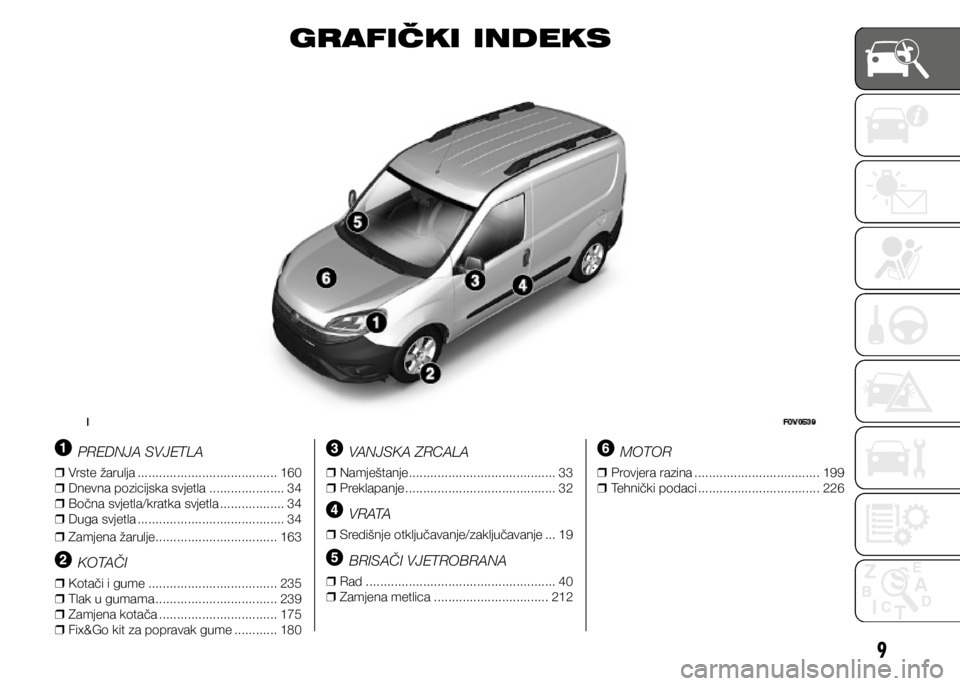

GRAFIČKI INDEKS
PREDNJA SVJETLA
❒
❒ Vrste žarulja ....................................... 160
❒
❒ Dnevna pozicijska svjetla ..................... 34
❒
❒ Bočna svjetla/kratka svjetla .................. 34
❒
❒ Duga svjetla ......................................... 34
❒
❒ Zamjena žarulje .................................. 163
KOTAČI
❒
❒ Kotači i gume .................................... 235
❒
❒ Tlak u gumama .................................. 239
❒
❒ Zamjena kotača ................................. 175
❒
❒ Fix&Go kit za popravak gume ............ 180
VANJSKA ZRCALA
❒
❒ Namještanje ......................................... 33
❒
❒ Preklapanje .......................................... 32
V R ATA
❒
❒ Središnje otključavanje/zaključavanje ... 19
BRISAČI VJETROBRANA
❒
❒ Rad ..................................................... 40
❒
❒ Zamjena metlica ................................ 212
MOTOR
❒
❒ Provjera razina ................................... 199
❒
❒ Tehnički podaci .................................. 226

10

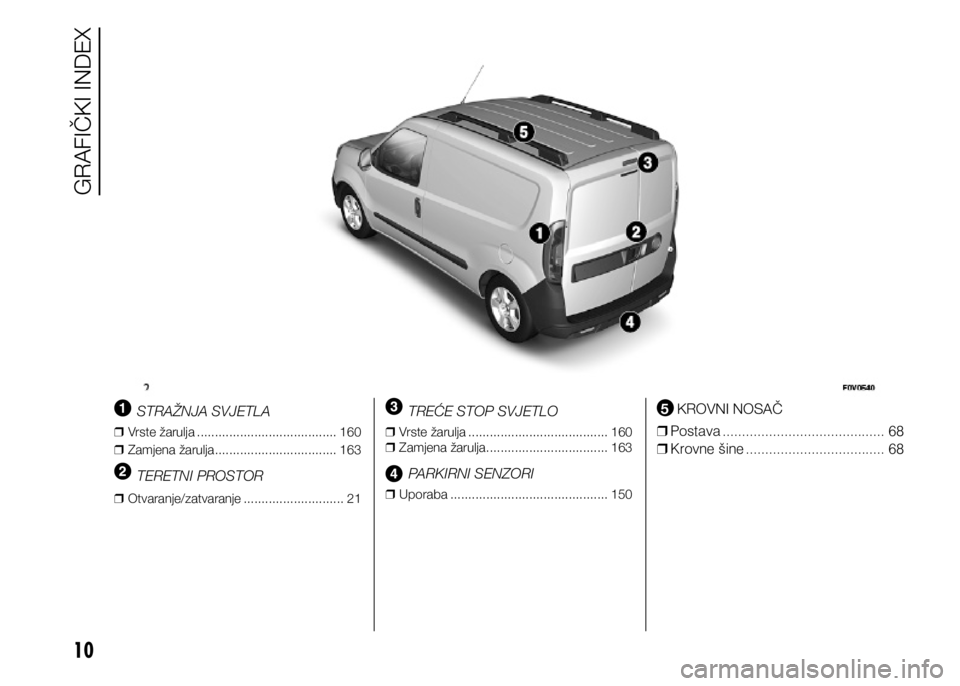

STRAŽNJA SVJETLA
❒
❒ Vrste žarulja ....................................... 160
❒
❒ Zamjena žarulja .................................. 163
TERETNI PROSTOR
❒
❒ Otvaranje/zatvaranje ............................ 21
TREĆE STOP SVJETLO
❒
❒ Vrste žarulja ....................................... 160
❒
❒ Zamjena žarulja .................................. 163
PARKIRNI SENZORI
❒
❒ Uporaba ............................................ 150
5 KROVNI NOSAČ
❒
❒ Postava........................................... 68
❒
❒ Krovne.šine..................................... 68
GRAFIČKI INDE?

11

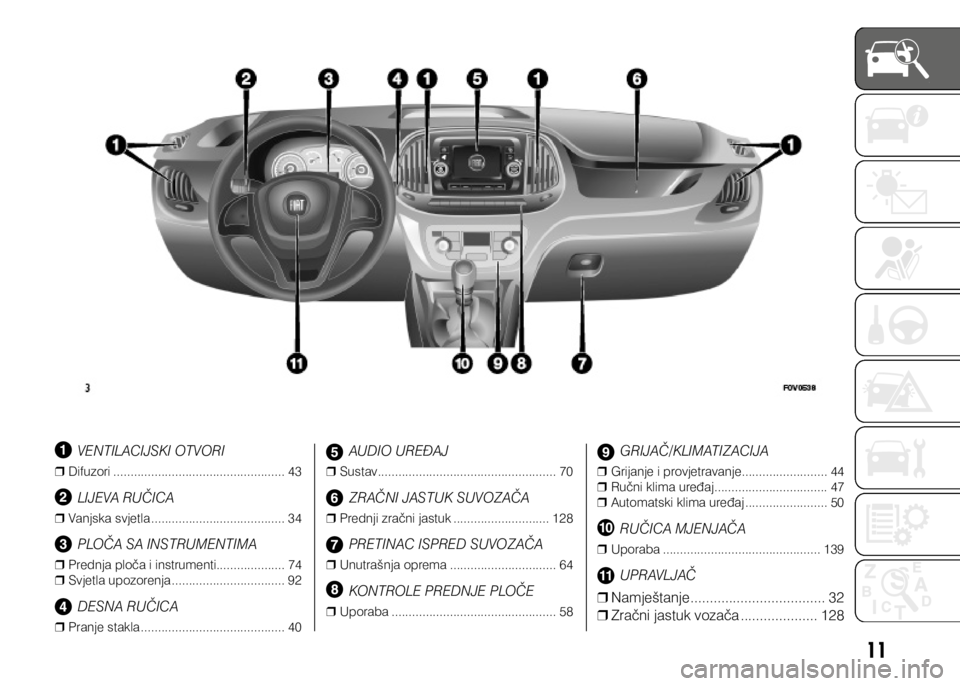

VENTILACIJSKI OTVORI
❒
❒ Difuzori................................................... 43
LIJEVA RUČICA
❒
❒ Vanjska.svjetla........................................ 34
PLOČA SA INSTRUMENTIMA
❒
❒ Prednja.ploča.i.instrumenti ....................74
❒
❒ Svjetla.upozorenja.................................. 92
DESNA RUČICA
❒
❒ Pranje.stakla........................................... 40
AUDIO UREĐAJ
❒
❒ Sustav..................................................... 70
ZRAČNI JASTUK SUVOZAČA
❒
❒ Prednji.zračni.jastuk............................. 128
PRETINAC ISPRED SUVOZAČA
❒
❒ Unutrašnja.oprema ................................ 64
KONTROLE PREDNJE PLOČE
❒
❒ Uporaba................................................. 58
GRIJAČ/KLIMATIZACIJA
❒
❒ Grijanje.i.provjetravanje.......................... 44
❒
❒ Ručni.klima.uređaj.................................. 47
❒
❒ Automatski.klima.uređaj .........................50
RUČICA MJENJAČA
❒
❒ Uporaba............................................... 139
UPRAVLJAČ
❒
❒ Namještanje.................................... 32
❒
❒ Zračni.jastuk.vozača .....................128

12

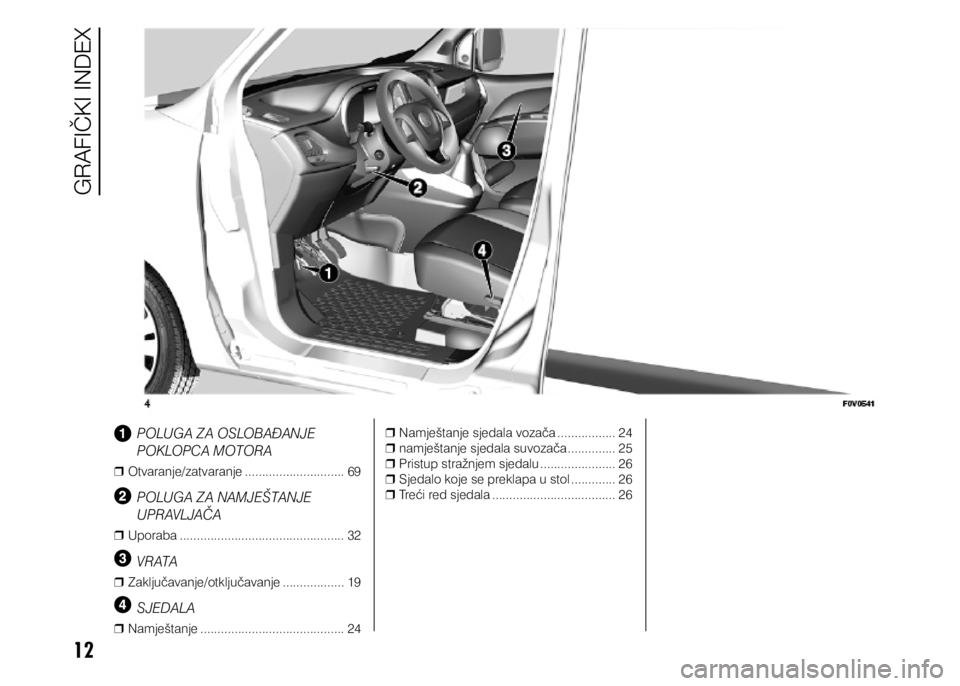

POLUGA ZA OSLOBAĐANJE
POKLOPCA MOTORA
❒
❒ Otvaranje/zatvaranje.............................. 69
POLUGA ZA NAMJEŠTANJE
UPRAVLJAČA
❒
❒ Uporaba................................................. 32
VRATA
❒
❒ Zaključavanje/otključavanje ...................19
SJEDALA
❒
❒ Namještanje........................................... 24❒
❒ Namještanje.sjedala.vozača.................. 24
❒
❒ namještanje.sjedala.suvozača............... 25
❒
❒ Pristup.stražnjem.sjedalu .......................26
❒
❒ Sjedalo.koje.se.preklapa.u.stol ..............26
❒
❒ Treći.red.sjedala..................................... 26
KVEJM6OM MR+I?

13
Ovdje započinje detaljno upoznavanje
vašeg novog vozila.
Knjižica koju čitate jednostavno i direk-
tno objašnjava kako je ono napravljeno
i kako radi.
Zbog toga vam preporučujemo da je
pročitate sjedeći u kabini vozila kako bi
sami mogli vidjeti što je ovdje opisano.
UPOZNAVANJE VAŠEG VOZIL A
KLJUČEVI........................................... 14
KONTAKT.BRAVA............................... 17
SIMBOLI............................................. 18
FIAT.CODE.SUSTAV........................... 18
VRATA ................................................. 19
SJEDALA............................................ 24
PREGRADE........................................ 29
NASLONI.ZA.GLAVU.......................... 31
UPRAVLJAČ....................................... 32
OSVRTNA.ZRCALA............................ 32
VANJSKA.SVJETLA............................ 34
UNUTRAŠNJA.SVJETLA ....................36
BRISAČ.VJETROBRANA/STRAŽNJEG.
STAKLA .............................................. 40
SUSTAV.GRIJANJA.I.
PROVJETRAVANJA............................ 42
DIFUZORI ........................................... 43
GRIJANJE.I.PROVJETRAVANJE........ 44
RUČNO.UPRAVLJANI.KLIMA..
UREĐAJ............................................. 47
AUTOMATSKI.KLIMA.UREĐAJ.......... 50
ELEKTRIČKI.PROZORI .......................56
KONTROLE........................................ 58
POKLOPAC.MOTORA........................ 59
PRTLJAŽNIK....................................... 60UNUTRAŠNJA.OPREMA....................
64
KROVNI.NOSAČ/NOSAČ.SKIJA........ 68
PREDNJA.SVJETLA........................... 69
AUDIO.SUSTAV.................................. 70
ZAŠTITA.OKOLIŠA............................. 71

14

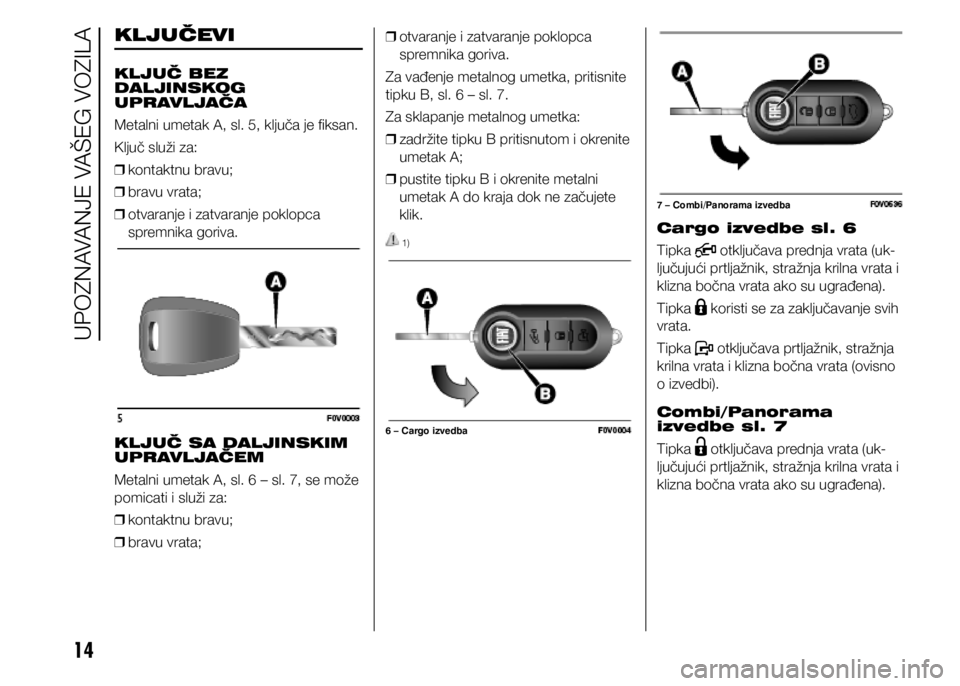

KLJUČEVI
KLJUČ BEZ
DALJINSKOG
UPRAVLJAČA
Metalni umetak A, sl. 5, ključa je fiksan.
Ključ služi za:
❒ kontaktnu bravu;

❒ bravu vrata;

❒ otvaranje i zatvaranje poklopca
spremnika goriva.
KLJUČ SA DALJINSKIM
UPRAVLJAČEM
Metalni umetak A, sl. 6 – sl. 7, se može
pomicati i služi za:
❒ kontaktnu bravu;

❒ bravu vrata;
❒ otvaranje i zatvaranje poklopca
spremnika goriva.
Za vađenje metalnog umetka, pritisnite
tipku B, sl. 6 – sl. 7.
Za sklapanje metalnog umetka:
❒ zadržite tipku B pritisnutom i okrenite
umetak A;

❒ pustite tipku B i okrenite metalni
umetak A do kraja dok ne začujete
klik.
1)Cargo izvedbe sl. 6
Tipka
otključava prednja vrata (uk-
ljučujući prtljažnik, stražnja krilna vrata i
klizna bočna vrata ako su ugrađena).
Tipka
koristi se za zaključavanje svih
vrata.
Tipka
otključava prtljažnik, stražnja
krilna vrata i klizna bočna vrata (ovisno
o izvedbi).
Combi/Panorama
izvedbe sl. 7
Tipka
otključava prednja vrata (uk-
ljučujući prtljažnik, stražnja krilna vrata i
klizna bočna vrata ako su ugrađena).
6 – Cargo izvedba
7 – Combi/Panorama izvedba
UPOZNAVANJE VA

15
Tipka koristi se za zaključavanje svih
vrata.
Tipka
otključava prtljažnik, stražnja
krilna vrata i klizna bočna vrata (ovisno
o izvedbi).

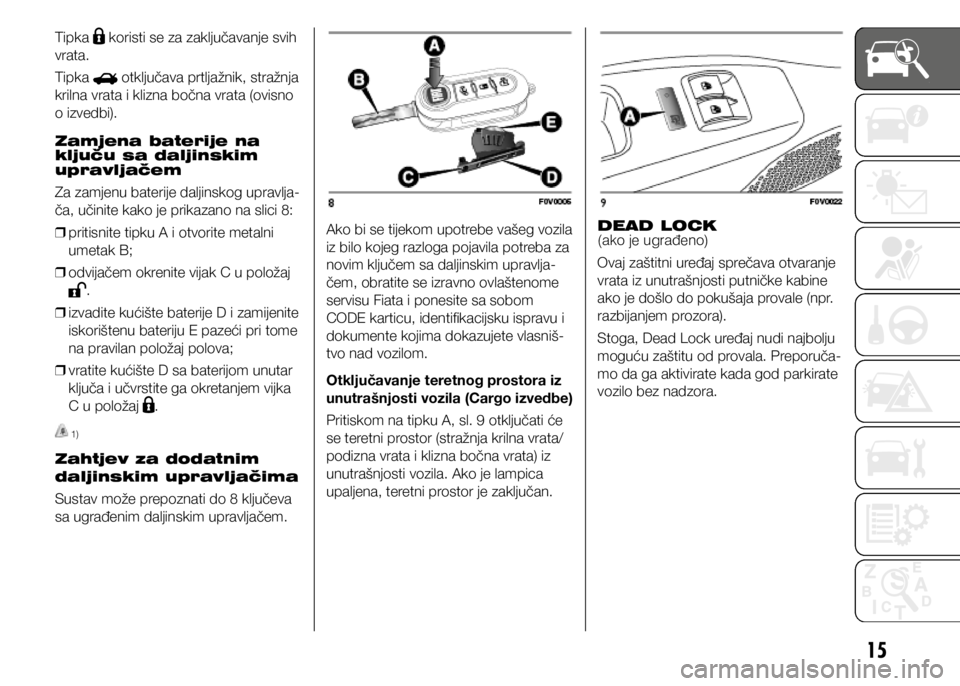

Zamjena baterije na
ključu sa daljinskim
upravljačem
Za zamjenu baterije daljinskog upravlja-
ča, učinite kako je prikazano na slici 8:

❒ pritisnite tipku A i otvorite metalni
umetak B;

❒ odvijačem okrenite vijak C u položaj
.

❒ izvadite kućište baterije D i zamijenite
iskorištenu bateriju E pazeći pri tome
na pravilan položaj polova;

❒ vratite kućište D sa baterijom unutar
ključa i učvrstite ga okretanjem vijka
C u položaj
.
1)
Zahtjev za dodatnim
daljinskim upravljačima
Sustav može prepoznati do 8 ključeva
sa ugrađenim daljinskim upravljačem. Ako bi se tijekom upotrebe vašeg vozila
iz bilo kojeg razloga pojavila potreba za
novim ključem sa daljinskim upravlja-
čem, obratite se izravno ovlaštenome
servisu Fiata i ponesite sa sobom
CODE karticu, identifikacijsku ispravu i
dokumente kojima dokazujete vlasniš-
tvo nad vozilom.
Otključavanje teretnog prostora iz
unutrašnjosti vozila (Cargo izvedbe)
Pritiskom na tipku A, sl. 9 otključati će
se teretni prostor (stražnja krilna vrata/
podizna vrata i klizna bočna vrata) iz
unutrašnjosti vozila. Ako je lampica
upaljena, teretni prostor je zaključan.
DEAD LOCK.
(ako.je.ugrađeno)
Ovaj zaštitni uređaj sprečava otvaranje
vrata iz unutrašnjosti putničke kabine
ako je došlo do pokušaja provale (npr.
razbijanjem prozora).
Stoga, Dead Lock uređaj nudi najbolju
moguću zaštitu od provala. Preporuča-
mo da ga aktivirate kada god parkirate
vozilo bez nadzora.

16
Uključivanje uređaja
Sustav se aktivira automatski na svim
vratima dvostrukim pritiskom na tipku
na privjesku daljinskog upravljača.
Pokazivači smjera zatrepću dva puta
kako bi vam označili da je uređaj
aktivan.
Ako jedna ili više vrata nisu dobro
zatvorena, Dead Lock uređaj neće biti
aktiviran, što sprečava da osoba uđe u
vozilo kroz otvorena vrata, te nakon za-
tvaranja vrata ostane u putničkoj kabini.
Isključivanje uređaja
Sustav se automatski deaktivira na
svakim vratima prilikom:
❒ otključavanja vrata;

❒ okretanjem kontaktnog ključa u
položaj MAR.
2) 3)
UPOZORENJE
1) Pritisnite tipku B samo s
ključem dalje od vašeg
tijela, pogotovo dalje od
očiju i drugih predmeta koji
mogu biti oštećeni (npr.
vaša odjeća). Nemojte ključ
ostavljati bez nadzora, kako
druge osobe, pogotovo djeca
ne bi nehotično pritisnuli neku
tipku.
2) Kada se Dead Lock sustav aktivira nemoguće je otvoriti
vrata iz putničke kabine. Zbog
toga, prije aktiviranja ovog
sustava, provjerite da nitko
nije ostao u vozilu.
3) Ako je baterija daljinskog upravljača prazna, sustav
se može aktivirati samo
umetanjem metalnog ključa
u bravu vrata: u tom slučaju
uređaj ostaje aktivan samo za
stražnja vrata.
VAŽNO
1) Iskorištene baterije onečišćuju okoliš i stoga ih je potrebno
odlagati u posebne spremnike
kao što je to i propisano
zakonom ili ih se može predati
u ovlaštenome servisu Fiata
gdje će se pobrinuti za njihovo
pravilno zbrinjavanje.
UPOZNAVANJE VA
