Page 146 of 282
145
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
AVVERTENZE GENERALI .................................................. 146
LIQUIDO FRENI INSUFFICIENTE ................................... 146
FRENO A MANO INSERITO ............................................ 146
AVARIA AIR BAG ................................................................. 147
ECCESSIVA TEMPERATURA LIQUIDO
RAFFREDDAMENTO MOTORE ...................................... 147
INSUFFICIENTE RICARICA BATTERIA ......................... 148
INSUFFICIENTE PRESSIONE OLIO MOTORE ............ 148
OLIO DEGRADATO ........................................................... 148
INCOMPLETA CHIUSURA PORTE ................................. 149
CINTURE DI SICUREZZA NON ALLACCIATE ......... 149
AVARIA EBD .......................................................................... 149
AVARIA AL SISTEMA DI INIEZIONE ............................. 150
AIR BAG LATO PASSEGGERO DISINSERITO ............ 150
AVARIA SISTEMA ABS ........................................................ 150
RISERVA CARBURANTE .................................................... 150
PRERISCALDO CANDELETTE ......................................... 151
AVARIA PRERISCALDO CANDELETTE ........................ 151
PRESENZA ACQUA NEL FILTRO GASOLIO .............. 151
AVARIA SISTEMA PROTEZIONE
VEICOLO FIAT CODE ........................................................ 151
AVARIA LUCI ESTERNE ..................................................... 152
LUCI RETRONEBBIA ........................................................... 152
SEGNALAZIONE GENERICA ........................................... 152
AVARIA SISTEMA ESP - ASR ............................................. 153
TRAPPOLA PARTICOLATO INTASATA ....................... 153USURA PASTIGLIE FRENO ............................................... 153
AVARIA HILL HOLDER ...................................................... 153
AVARIA SENSORI DI PARCHEGGIO ............................ 154
LUCI DI POSIZIONE E ANABBAGLIANTI ................... 154
FOLLOW ME HOME ........................................................... 154
LUCI FENDINEBBIA ............................................................. 154
INDICATORE DI DIREZIONE SINISTRO ..................... 154
INDICATORE DI DIREZIONE DESTRO ....................... 155
REGOLATORE DI VELOCITÀ COSTANTE ................. 155
LUCI ABBAGLIANTI ............................................................ 155
SISTEMA ASR ......................................................................... 155
AVARIA SERVOSTERZO ..................................................... 155
POSSIBILE PRESENZA GHIACCIO SU STRADA ........ 156
LIMITATA AUTONOMIA .................................................. 156
VELOCITÀ LIMITE SUPERATA ......................................... 156
LIVELLO LIQUIDO RAFFREDDAMENTO MOTORE ... 156
MANUTENZIONE PROGRAMMATA ............................. 156
AVARIA SOSPENSIONI AUTOLIVELLANTI .................. 156
AVARIA CAMBIO AUTOMATICO/
MASSIMA TEMPERATURA OLIO CAMBIO................... 156
S S
P P
I I
E E
E E
M M
E E
S S
S S
A A
G G
G G
I I
Page 152 of 282
151
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
PRERISCALDO
CANDELETTE
(versioni Multijet -
giallo ambra)
AVARIA PRERISCALDO
CANDELETTE
(versioni Multijet - giallo
ambra)
Preriscaldo candelette
Ruotando la chiave in posizione MAR, la
spia si accende; si spegne quando le can-
delette hanno raggiunto la temperatura
prestabilita. Avviare il motore immediata-
mente dopo lo spegnimento della spia.
AVVERTENZA Con temperatura am-
biente elevata, l’accensione della spia può
avere una durata quasi impercettibile.
Avaria preriscaldo candelette
La spia lampeggia in caso di anomalia al-
l’impianto di preriscaldo candelette. Ri-
volgersi il più presto possibile presso la
Rete Assistenziale Fiat.
Su alcune versioni il display visualizza il mes-
saggio dedicato.
m
PRESENZA ACQUA
NEL FILTRO GASOLIO
(versioni Multijet -
giallo ambra)
Ruotando la chiave in posizione MARla
spia si accende, ma deve spegnersi dopo
alcuni secondi.
La spia si accende quando c’è acqua nel fil-
tro del gasolio.
Su alcune versioni il display visualizza il mes-
saggio dedicato.
c
La presenza di acqua nel cir-
cuito di alimentazione, può
arrecare gravi danni al siste-
ma d’iniezione e causare irre-
golarità nel funzionamento del moto-
re. Nel caso la spia
csi accenda (su al-
cune versioni unitamente al messaggio
visualizzato dal display) rivolgersi il più
presto possibile presso la Rete Assi-
stenziale Fiat per l’operazione di spur-
go. Qualora la stessa segnalazione av-
venga immediatamente dopo un rifor-
nimento, è possibile che sia stata in-
trodotta acqua nel serbatoio: in tal ca-
so spegnere immediatamente il moto-
re e contattare la Rete Assistenziale
Fiat.
AVARIA SISTEMA
PROTEZIONE
VEICOLO - FIAT CODE
(giallo ambra)
Ruotando la chiave in posizione MARla
spia deve lampeggiare una sola volta e poi
spegnersi.
La spia accesa a luce fissa, con chiave in
posizione MAR, indica:
❒una possibile avaria (vedere” Il siste-
ma Fiat Code” nel Capitolo “Plancia
e comandi”);
❒un possibile tentativo di effrazione in
presenza di allarme; in questo caso la
spia si spegne dopo circa 10 secondi.
Se con motore in moto la spia
Ylam-
peggia, significa che il veicolo non risulta
protetto dal dispositivo blocco motore
(vedere “Il sistema Fiat Code” nel capito-
lo “Plancia e comandi”).
Rivolgersi alla Rete Assistenziale Fiat per
far eseguire la memorizzazione di tutte le
chiavi.
Y
Page 182 of 282
181
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
TABELLA RIASSUNTIVA FUSIBILI
Centralina plancia portastrumenti
UTILIZZATORI FUSIBILE AMPERE
Luce anabbagliante destra F12 7,5
Luce anabbagliante sinistra, Correttore assetto fari F13 7,5
Relè centralina vano motore, relè centralina plancia portastrumenti (+chiave) F31 7,5
Luci interne Minibus (emergenza) F32 10
Presa di corrente posteriore F33 15
AssenteF34 –
Luci retromarcia, Centralina sevotronic, Sensore acqua nel filtro gasolio, (+chiave) F35 7,5
Centralina chiusura centralizzata (+ batteria) F36 20
Comando luci di arresto (principale), Terzo stop, Quadro strumenti (+chiave) F37 10
Relè centralina plancia portastrumenti (+batteria) F38 10
Presa EOBD, Autoradio, Comando A/C, Allarme, Cronotachigrafo,
Timer webasto (+batteria) F39 10
Lunotto termico sinistro, Sbrinatore specchio lato guidatore F40 15
Lunotto termico destro, Sbrinatore specchio lato passeggero F41 15
ABS, ASR, ESP, Comando luci di arresto (secondario) (+chiave) F42 7,5
Tergicristallo (+chiave) F43 30
Accendisigari, Presa di corrente anteriore F44 20
Page 262 of 282
261
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
100
Multijet
90 (*)
10/12
11 (▼)
5,88
6,38
2,4
0,6
0,62
1,5
5,5
5,5

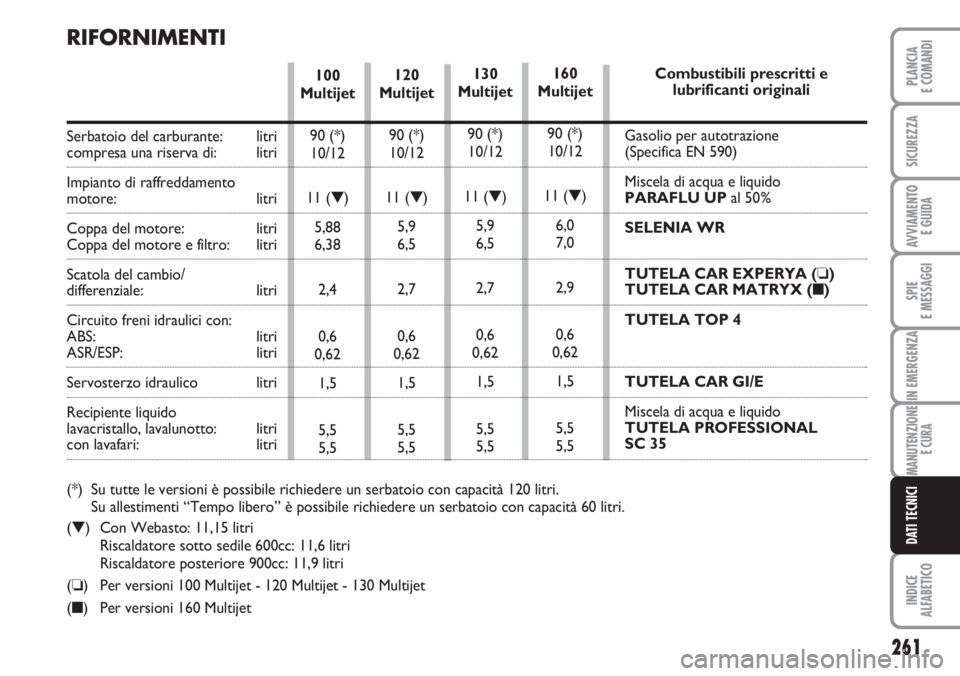

RIFORNIMENTI
Serbatoio del carburante: litricompresa una riserva di: litri
Impianto di raffreddamento
motore: litri
Coppa del motore: litri
Coppa del motore e filtro: litri
Scatola del cambio/
differenziale: litri
Circuito freni idraulici con:
ABS: litri
ASR/ESP: litri
Servosterzo idraulico litri
Recipiente liquido
lavacristallo, lavalunotto: litri
con lavafari: litri
(*) Su tutte le versioni è possibile richiedere un serbatoio con capacità 120 litri.
Su allestimenti “Tempo libero” è possibile richiedere un serbatoio con capacità 60 litri.
(▼) Con Webasto: 11,15 litri
Riscaldatore sotto sedile 600cc: 11,6 litri
Riscaldatore posteriore 900cc: 11,9 litri
(❏) Per versioni 100 Multijet - 120 Multijet - 130 Multijet
(■) Per versioni 160 MultijetCombustibili prescritti e
lubrificanti originali
Gasolio per autotrazione
(Specifica EN 590)
Miscela di acqua e liquido
PARAFLU UPal 50%
SELENIA WR
TUTELA CAR EXPERYA (❏)
TUTELA CAR MATRYX (■)
TUTELA TOP 4
TUTELA CAR GI/E
Miscela di acqua e liquido
TUTELA PROFESSIONAL
SC 35 120
Multijet
90 (*)
10/12
11 (▼)
5,9
6,5
2,7
0,6
0,62
1,5
5,5
5,5130
Multijet
90 (*)
10/12
11 (▼)
5,9
6,5
2,7
0,6
0,62
1,5
5,5
5,5160
Multijet
90 (*)
10/12
11 (▼)
6,0
7,0
2,9
0,6
0,62
1,5
5,5
5,5
Page 281 of 282
Fiat Group Automobiles S.p.A. - Quality - Assistenza Tecnica - Ingegneria Assistenziale - Largo Senatore G. Agnelli, 5 - 10040 Volvera - Torino (Italia)
Stampato n. 603.81.136 - I/2007 - 3aedizione
SOSTITUZIONE OLIO MOTORE
100 Multijet - 120 Multijet - 130 Multijet - 160 Multijet
Capacità serbatoio 90 (*)
Riserva10 / 12
Rifornire le vetture con motore a gasolio unicamente con gasolio per autotrazione (Specifica EN590).
(*) Su tutte le versioni è possibile richiedere un serbatoio con capacità 120 litri.
Su allestimenti “Tempo libero” è possibile richiedere un serbatoio con capacità 60 litri.
RIFORNIMENTO CARBURANTE (litri) PRESSIONE DI GONFIAGGIO A FREDDO (bar)
100 Multijet 120 Multijet 130 Multijet 160 Multijet
litri litri litri litri
Coppa motore e filtro 6,38 6,5 6,5 7,0
Pneumatici in dotazione Impiego Anteriori Posteriori
215/70 R15
215/70 R15
225/70 R15
225/70 R15
215/70 R15 CP
215/75 R16
225/75 R16
225/75 R16 CP
(*) PTT: Peso totale a terra
Con pneumatico caldo il valore della pressione deve essere +0,3 bar rispetto al valore prescritto. Ricontrollare comunque il corretto valore a pneumatico freddo.
Con pneumatici da neve il valore della pressione deve essere +0,2 bar rispetto al valore prescritto per i pneumatici in dotazione. 3000 PTT(*) Light con pneumatici base, escluso PANORAMA
3300 PTT(*) Light / 3500 PTT(*) Light con pneumatici base
PANORAMA con pneumatici base
3000 PTT(*) Light con pneumatici maggiorati, escluso PANORAMA
3300 PTT(*) Light / 3500 PTT(*) Light con pneumatici maggiorati
PANORAMA con pneumatici maggiorati
Gamma Light con pneumatici Camping
Gamma Heavy con pneumatici base
Gamma Heavy con pneumatici maggiorati
Gamma Heavy con pneumatici Camping4,0 ± 0,05 4,0 ± 0,05
4,1 ± 0,05 4,5 ± 0,05
4,1 ± 0,05 4,5 ± 0,05
4,0 ± 0,05 4,0 ± 0,05
4,1 ± 0,05 4,5 ± 0,05
4,1 ± 0,05 4,5 ± 0,05
5,0 ± 0,05 5,5 ± 0,05
4,5 ± 0,05 5,0 ± 0,05
4,5 ± 0,05 5,0 ± 0,05
5,5 ± 0,05 5,5 ± 0,05
