trip computer FIAT DUCATO 2007 Manual de Empleo y Cuidado (in Spanish)
[x] Cancel search | Manufacturer: FIAT, Model Year: 2007, Model line: DUCATO, Model: FIAT DUCATO 2007Pages: 282, tamaño PDF: 4.46 MB
Page 5 of 282
4
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO

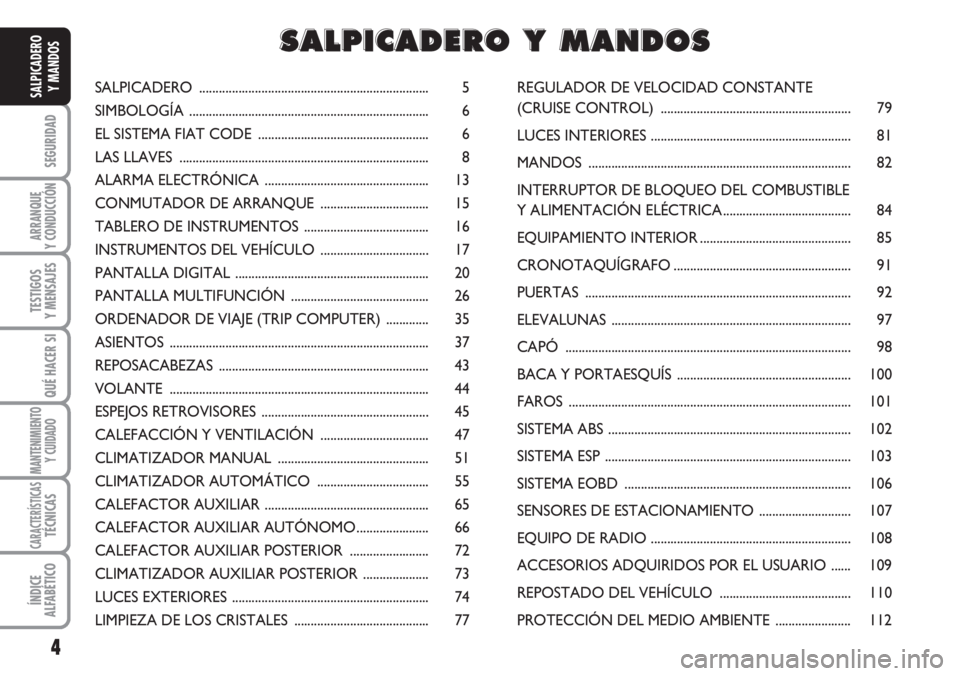

SALPICADERO
Y MANDOSSALPICADERO ...................................................................... 5
SIMBOLOGÍA ......................................................................... 6
EL SISTEMA FIAT CODE .................................................... 6
LAS LLAVES ............................................................................ 8
ALARMA ELECTRÓNICA .................................................. 13
CONMUTADOR DE ARRANQUE ................................. 15
TABLERO DE INSTRUMENTOS ...................................... 16
INSTRUMENTOS DEL VEHÍCULO ................................. 17
PANTALLA DIGITAL ........................................................... 20
PANTALLA MULTIFUNCIÓN .......................................... 26
ORDENADOR DE VIAJE (TRIP COMPUTER) ............. 35
ASIENTOS ............................................................................... 37
REPOSACABEZAS ................................................................ 43
VOLANTE ............................................................................... 44
ESPEJOS RETROVISORES ................................................... 45
CALEFACCIÓN Y VENTILACIÓN ................................. 47
CLIMATIZADOR MANUAL .............................................. 51
CLIMATIZADOR AUTOMÁTICO .................................. 55
CALEFACTOR AUXILIAR .................................................. 65
CALEFACTOR AUXILIAR AUTÓNOMO ...................... 66
CALEFACTOR AUXILIAR POSTERIOR ........................ 72
CLIMATIZADOR AUXILIAR POSTERIOR .................... 73
LUCES EXTERIORES ............................................................ 74
LIMPIEZA DE LOS CRISTALES ......................................... 77REGULADOR DE VELOCIDAD CONSTANTE
(CRUISE CONTROL) .......................................................... 79
LUCES INTERIORES ............................................................. 81
MANDOS ................................................................................ 82
INTERRUPTOR DE BLOQUEO DEL COMBUSTIBLE
Y ALIMENTACIÓN ELÉCTRICA ....................................... 84
EQUIPAMIENTO INTERIOR .............................................. 85
CRONOTAQUÍGRAFO ...................................................... 91
PUERTAS ................................................................................. 92
ELEVALUNAS ......................................................................... 97
CAPÓ ....................................................................................... 98
BACA Y PORTAESQUÍS ..................................................... 100
FAROS ...................................................................................... 101
SISTEMA ABS .......................................................................... 102
SISTEMA ESP ........................................................................... 103
SISTEMA EOBD ..................................................................... 106
SENSORES DE ESTACIONAMIENTO ............................ 107
EQUIPO DE RADIO ............................................................. 108
ACCESORIOS ADQUIRIDOS POR EL USUARIO ...... 109
REPOSTADO DEL VEHÍCULO ........................................ 110
PROTECCIÓN DEL MEDIO AMBIENTE ....................... 112
S S
A A
L L
P P
I I
C C
A A
D D
E E
R R
O O
Y Y
M M
A A
N N
D D
O O
S S
Page 21 of 282
20
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS

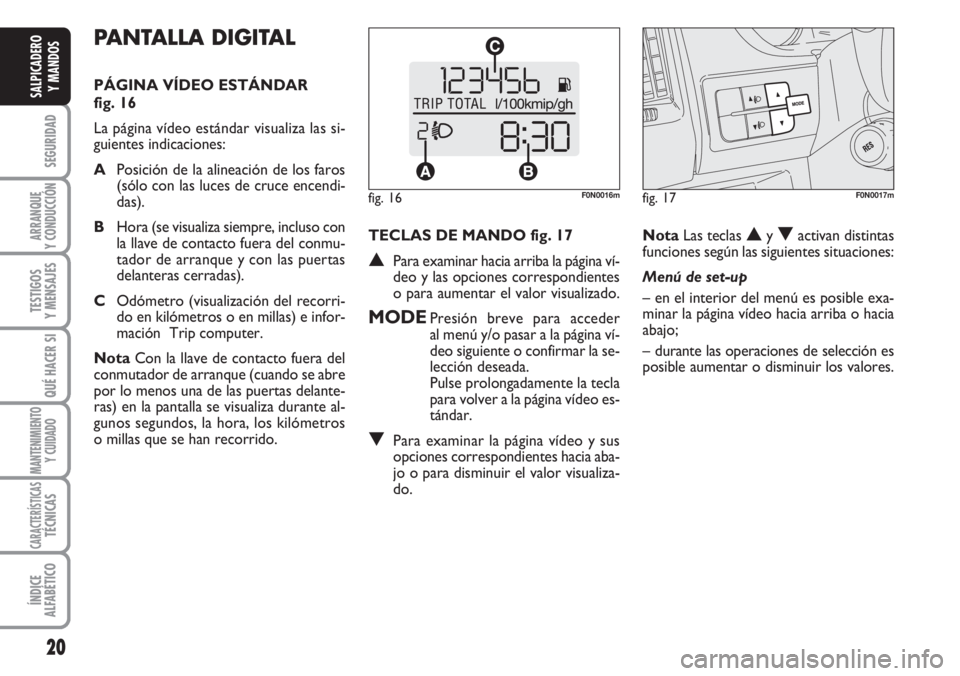

PANTALLA DIGITAL
PÁGINA VÍDEO ESTÁNDAR
fig. 16
La página vídeo estándar visualiza las si-
guientes indicaciones:
APosición de la alineación de los faros
(sólo con las luces de cruce encendi-
das).
BHora (se visualiza siempre, incluso con
la llave de contacto fuera del conmu-
tador de arranque y con las puertas
delanteras cerradas).
COdómetro (visualización del recorri-
do en kilómetros o en millas) e infor-
mación Trip computer.
NotaCon la llave de contacto fuera del
conmutador de arranque (cuando se abre
por lo menos una de las puertas delante-
ras) en la pantalla se visualiza durante al-
gunos segundos, la hora, los kilómetros
o millas que se han recorrido.TECLAS DE MANDO fig. 17
▲Para examinar hacia arriba la página ví-
deo y las opciones correspondientes
o para aumentar el valor visualizado.
MODEPresión breve para acceder
al menú y/o pasar a la página ví-
deo siguiente o confirmar la se-
lección deseada.
Pulse prolongadamente la tecla
para volver a la página vídeo es-
tándar.
▼Para examinar la página vídeo y sus
opciones correspondientes hacia aba-
jo o para disminuir el valor visualiza-
do.NotaLas teclas
▲y ▼activan distintas
funciones según las siguientes situaciones:
Menú de set-up
– en el interior del menú es posible exa-
minar la página vídeo hacia arriba o hacia
abajo;
– durante las operaciones de selección es
posible aumentar o disminuir los valores.
fig. 16F0N0016mfig. 17F0N0017m
Page 36 of 282
35
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS

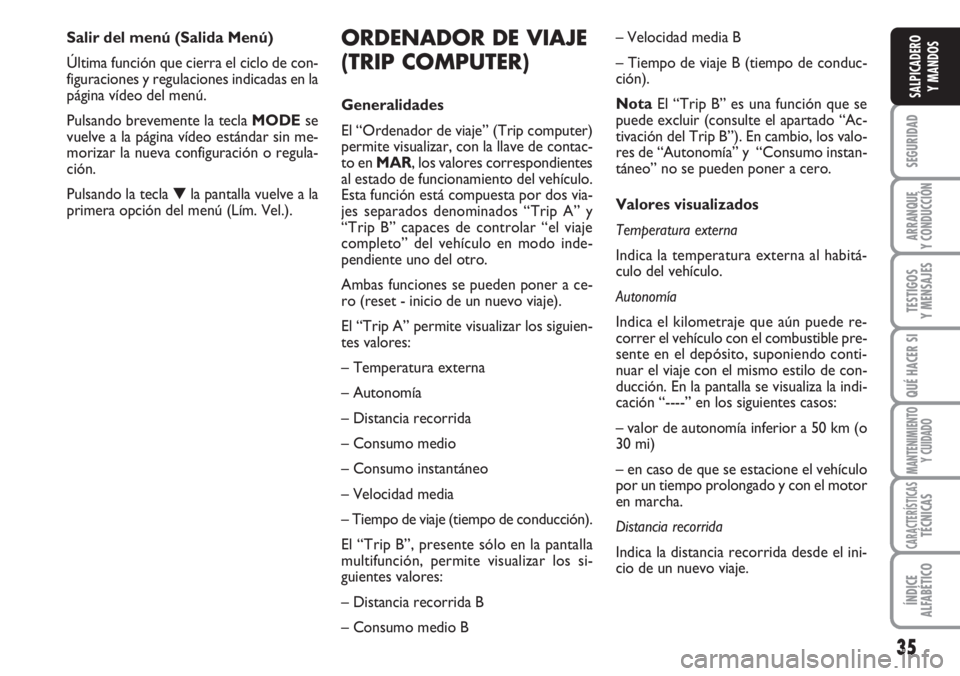

ORDENADOR DE VIAJE
(TRIP COMPUTER)
Generalidades
El “Ordenador de viaje” (Trip computer)
permite visualizar, con la llave de contac-
to en MAR, los valores correspondientes
al estado de funcionamiento del vehículo.
Esta función está compuesta por dos via-
jes separados denominados “Trip A” y
“Trip B” capaces de controlar “el viaje
completo” del vehículo en modo inde-
pendiente uno del otro.
Ambas funciones se pueden poner a ce-
ro (reset - inicio de un nuevo viaje).
El “Trip A” permite visualizar los siguien-
tes valores:
– Temperatura externa
– Autonomía
– Distancia recorrida
– Consumo medio
– Consumo instantáneo
– Velocidad media
– Tiempo de viaje (tiempo de conducción).
El “Trip B”, presente sólo en la pantalla
multifunción, permite visualizar los si-
guientes valores:
– Distancia recorrida B
– Consumo medio B– Velocidad media B
– Tiempo de viaje B (tiempo de conduc-
ción).
NotaEl “Trip B” es una función que se
puede excluir (consulte el apartado “Ac-
tivación del Trip B”). En cambio, los valo-
res de “Autonomía” y “Consumo instan-
táneo” no se pueden poner a cero.
Valores visualizados
Temperatura externa
Indica la temperatura externa al habitá-
culo del vehículo.
Autonomía
Indica el kilometraje que aún puede re-
correr el vehículo con el combustible pre-
sente en el depósito, suponiendo conti-
nuar el viaje con el mismo estilo de con-
ducción. En la pantalla se visualiza la indi-
cación “----” en los siguientes casos:
– valor de autonomía inferior a 50 km (o
30 mi)
– en caso de que se estacione el vehículo
por un tiempo prolongado y con el motor
en marcha.
Distancia recorrida
Indica la distancia recorrida desde el ini-
cio de un nuevo viaje. Salir del menú (Salida Menú)
Última función que cierra el ciclo de con-
figuraciones y regulaciones indicadas en la
página vídeo del menú.
Pulsando brevemente la tecla MODEse
vuelve a la página vídeo estándar sin me-
morizar la nueva configuración o regula-
ción.
Pulsando la tecla ▼la pantalla vuelve a la
primera opción del menú (Lím. Vel.).
Page 37 of 282

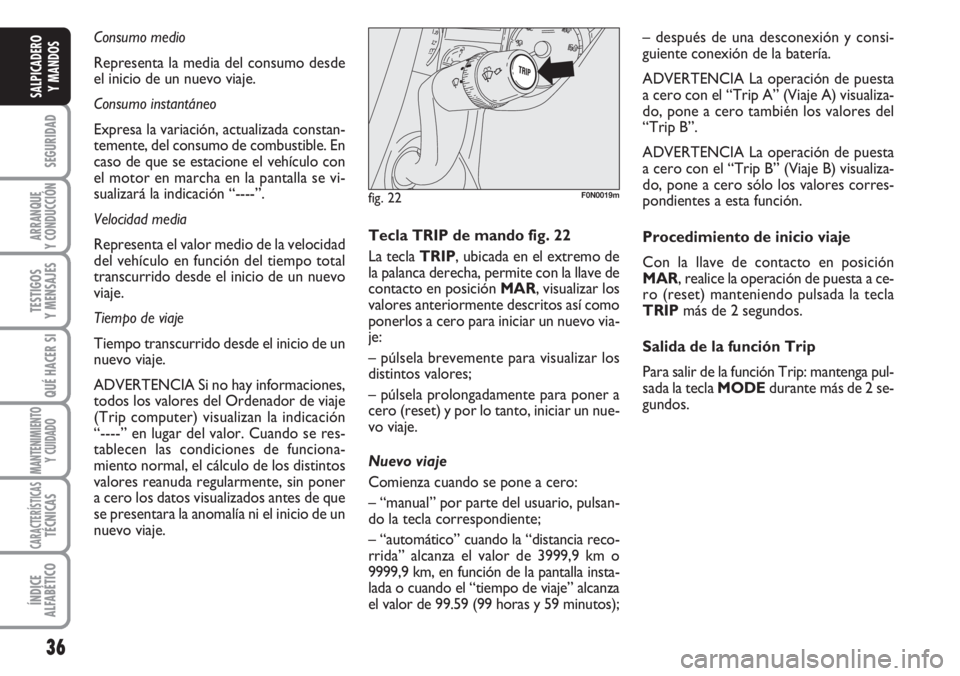

Consumo medio
Representa la media del consumo desde
el inicio de un nuevo viaje.
Consumo instantáneo
Expresa la variación, actualizada constan-
temente, del consumo de combustible. En
caso de que se estacione el vehículo con
el motor en marcha en la pantalla se vi-
sualizará la indicación “----”.
Velocidad media
Representa el valor medio de la velocidad
del vehículo en función del tiempo total
transcurrido desde el inicio de un nuevo
viaje.
Tiempo de viaje
Tiempo transcurrido desde el inicio de un
nuevo viaje.
ADVERTENCIA Si no hay informaciones,
todos los valores del Ordenador de viaje
(Trip computer) visualizan la indicación
“----” en lugar del valor. Cuando se res-
tablecen las condiciones de funciona-
miento normal, el cálculo de los distintos
valores reanuda regularmente, sin poner
a cero los datos visualizados antes de que
se presentara la anomalía ni el inicio de un
nuevo viaje.
fig. 22F0N0019m
Tecla TRIP de mando fig. 22
La tecla TRIP, ubicada en el extremo de
la palanca derecha, permite con la llave de
contacto en posición MAR, visualizar los
valores anteriormente descritos así como
ponerlos a cero para iniciar un nuevo via-
je:
– púlsela brevemente para visualizar los
distintos valores;
– púlsela prolongadamente para poner a
cero (reset) y por lo tanto, iniciar un nue-
vo viaje.
Nuevo viaje
Comienza cuando se pone a cero:
– “manual” por parte del usuario, pulsan-
do la tecla correspondiente;
– “automático” cuando la “distancia reco-
rrida” alcanza el valor de 3999,9 km o
9999,9 km, en función de la pantalla insta-
lada o cuando el “tiempo de viaje” alcanza
el valor de 99.59 (99 horas y 59 minutos);– después de una desconexión y consi-
guiente conexión de la batería.
ADVERTENCIA La operación de puesta
a cero con el “Trip A” (Viaje A) visualiza-
do, pone a cero también los valores del
“Trip B”.
ADVERTENCIA La operación de puesta
a cero con el “Trip B” (Viaje B) visualiza-
do, pone a cero sólo los valores corres-
pondientes a esta función.
Procedimiento de inicio viaje
Con la llave de contacto en posición
MAR, realice la operación de puesta a ce-
ro (reset) manteniendo pulsada la tecla
TRIPmás de 2 segundos.
Salida de la función Trip
Para salir de la función Trip: mantenga pul-
sada la tecla MODEdurante más de 2 se-
gundos.
36
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
