ESP FIAT DUCATO 2008 Instructieboek (in Dutch)

109
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING

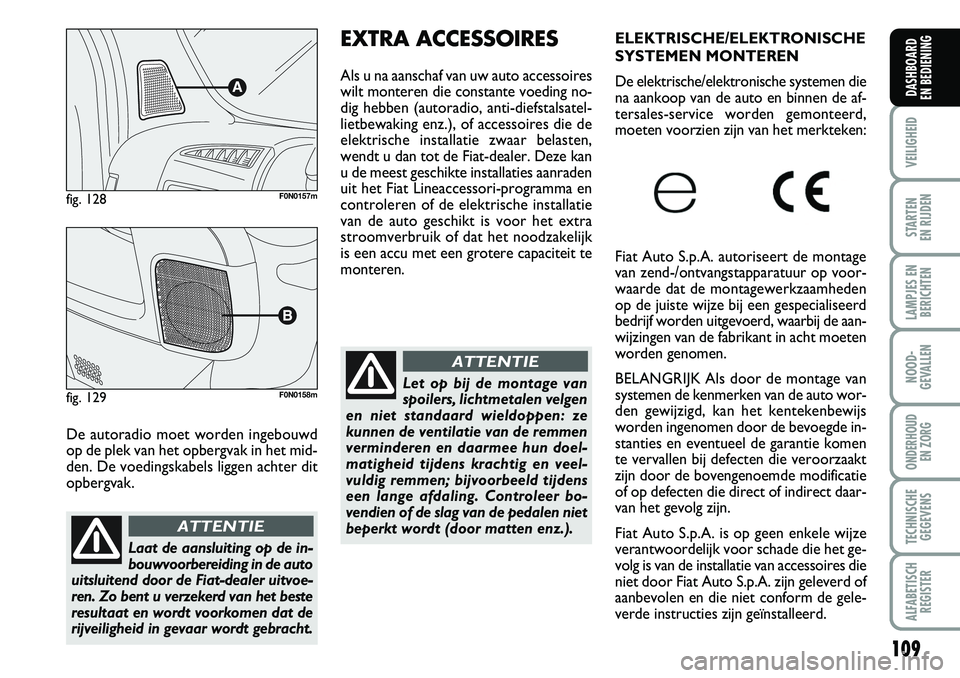

De autoradio moet worden ingebouwd
op de plek van het opbergvak in het mid-
den. De voedingskabels liggen achter dit
opbergvak.
fig. 128F0N0157m
Laat de aansluiting op de in-
bouwvoorbereiding in de auto
uitsluitend door de Fiat-dealer uitvoe-
ren. Zo bent u verzekerd van het beste
resultaat en wordt voorkomen dat de
rijveiligheid in gevaar wordt gebracht.
ATTENTIE
fig. 129F0N0158m
EXTRA ACCESSOIRES
Als u na aanschaf van uw auto accessoires
wilt monteren die constante voeding no-
dig hebben (autoradio, anti-diefstalsatel-
lietbewaking enz.), of accessoires die de
elektrische installatie zwaar belasten,
wendt u dan tot de Fiat-dealer. Deze kan
u de meest geschikte installaties aanraden
uit het Fiat Lineaccessori-programma en
controleren of de elektrische installatie
van de auto geschikt is voor het extra
stroomverbruik of dat het noodzakelijk
is een accu met een grotere capaciteit te
monteren.
Let op bij de montage van
spoilers, lichtmetalen velgen
en niet standaard wieldoppen: ze
kunnen de ventilatie van de remmen
verminderen en daarmee hun doel-
matigheid tijdens krachtig en veel-
vuldig remmen; bijvoorbeeld tijdens
een lange afdaling. Controleer bo-
vendien of de slag van de pedalen niet
beperkt wordt (door matten enz.).
ATTENTIE
ELEKTRISCHE/ELEKTRONISCHE
SYSTEMEN MONTEREN
De elektrische/elektronische systemen die
na aankoop van de auto en binnen de af-
tersales-service worden gemonteerd,
moeten voorzien zijn van het merkteken:
Fiat Auto S.p.A. autoriseert de montage
van zend-/ontvangstapparatuur op voor-
waarde dat de montagewerkzaamheden
op de juiste wijze bij een gespecialiseerd
bedrijf worden uitgevoerd, waarbij de aan-
wijzingen van de fabrikant in acht moeten
worden genomen.
BELANGRIJK Als door de montage van
systemen de kenmerken van de auto wor-
den gewijzigd, kan het kentekenbewijs
worden ingenomen door de bevoegde in-
stanties en eventueel de garantie komen
te vervallen bij defecten die veroorzaakt
zijn door de bovengenoemde modificatie
of op defecten die direct of indirect daar-
van het gevolg zijn.
Fiat Auto S.p.A. is op geen enkele wijze
verantwoordelijk voor schade die het ge-
volg is van de installatie van accessoires die
niet door Fiat Auto S.p.A. zijn geleverd of
aanbevolen en die niet conform de gele-
verde instructies zijn geïnstalleerd.

114
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
Als de auto op een steile helling staat, kan
de rolautomaat blokkeren; dit is een nor-
maal verschijnsel. Bovendien blokkeert de
rolautomaat als u de gordel snel uittrekt.
Hij blokkeert ook bij hard remmen, bots-
ingen en bij hoge snelheden in bochten.HOOGTEVERSTELLING
fig. 2

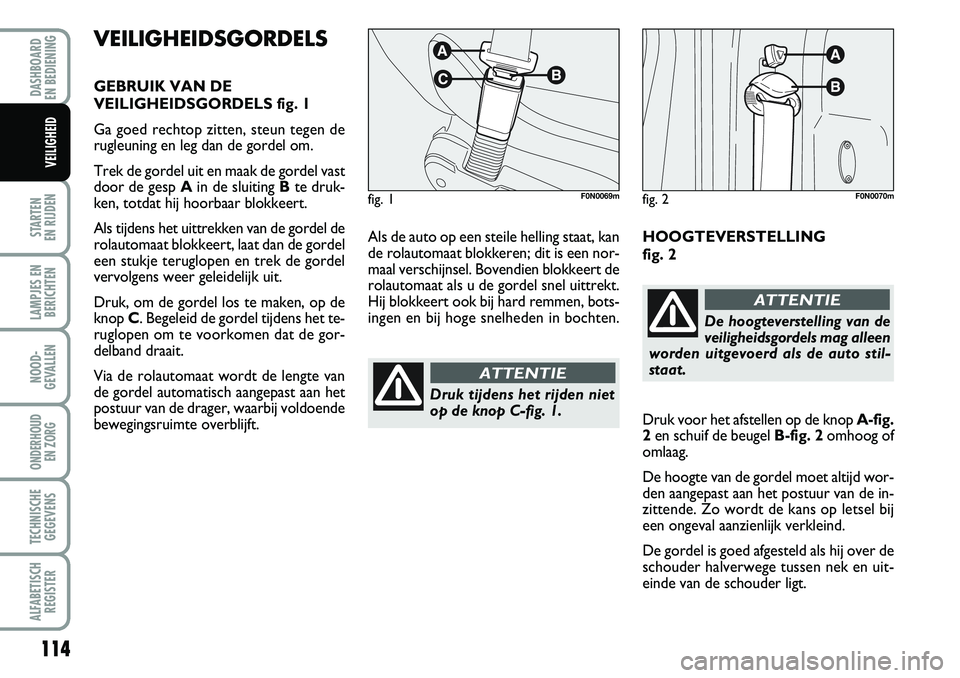

VEILIGHEIDSGORDELS
GEBRUIK VAN DE
VEILIGHEIDSGORDELS fig. 1
Ga goed rechtop zitten, steun tegen de
rugleuning en leg dan de gordel om.
Trek de gordel uit en maak de gordel vast
door de gesp Ain de sluiting Bte druk-
ken, totdat hij hoorbaar blokkeert.
Als tijdens het uittrekken van de gordel de
rolautomaat blokkeert, laat dan de gordel
een stukje teruglopen en trek de gordel
vervolgens weer geleidelijk uit.
Druk, om de gordel los te maken, op de
knop C. Begeleid de gordel tijdens het te-
ruglopen om te voorkomen dat de gor-
delband draait.
Via de rolautomaat wordt de lengte van
de gordel automatisch aangepast aan het
postuur van de drager, waarbij voldoende
bewegingsruimte overblijft.
fig. 1F0N0069mfig. 2F0N0070m
Druk tijdens het rijden niet
op de knop C-fig. 1.
ATTENTIE
De hoogteverstelling van de
veiligheidsgordels mag alleen
worden uitgevoerd als de auto stil-
staat.
ATTENTIE
Druk voor het afstellen op de knop A-fig.
2en schuif de beugel B-fig. 2omhoog of
omlaag.
De hoogte van de gordel moet altijd wor-
den aangepast aan het postuur van de in-
zittende. Zo wordt de kans op letsel bij
een ongeval aanzienlijk verkleind.
De gordel is goed afgesteld als hij over de
schouder halverwege tussen nek en uit-
einde van de schouder ligt.

133
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN

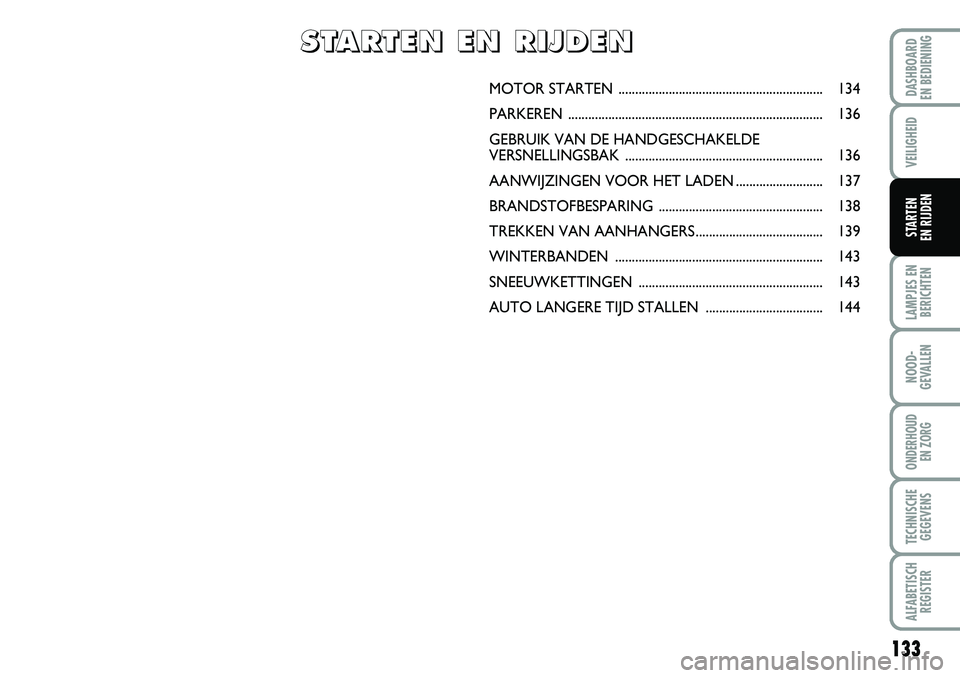

MOTOR STARTEN ............................................................. 134
PARKEREN ............................................................................ 136
GEBRUIK VAN DE HANDGESCHAKELDE
VERSNELLINGSBAK ........................................................... 136
AANWIJZINGEN VOOR HET LADEN.......................... 137
BRANDSTOFBESPARING ................................................. 138
TREKKEN VAN AANHANGERS...................................... 139
WINTERBANDEN .............................................................. 143
SNEEUWKETTINGEN ....................................................... 143
AUTO LANGERE TIJD STALLEN ................................... 144
S
S S S
T T T T
A A A A
R R R R
T T T T
E E E E
N N N N

E E E E
N N N N

R R R R
I I I I
J J J J
D D D D
E E E E
N N N N

138
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN

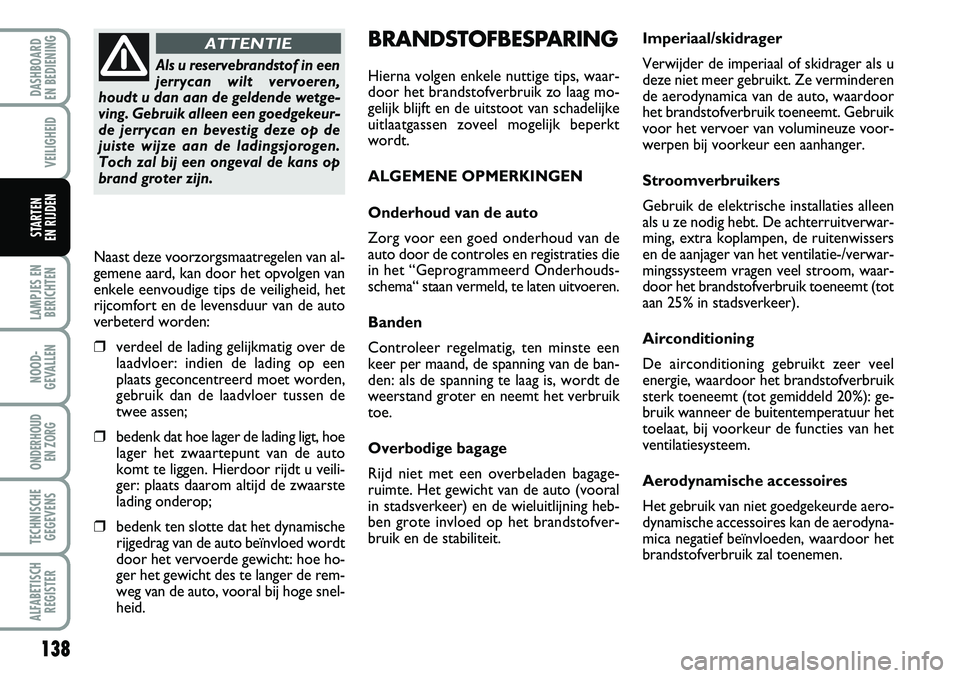

BRANDSTOFBESPARING
Hierna volgen enkele nuttige tips, waar-
door het brandstofverbruik zo laag mo-
gelijk blijft en de uitstoot van schadelijke
uitlaatgassen zoveel mogelijk beperkt
wordt.
ALGEMENE OPMERKINGEN
Onderhoud van de auto
Zorg voor een goed onderhoud van de
auto door de controles en registraties die
in het “Geprogrammeerd Onderhouds-
schema“ staan vermeld, te laten uitvoeren.
Banden
Controleer regelmatig, ten minste een
keer per maand, de spanning van de ban-
den: als de spanning te laag is, wordt de
weerstand groter en neemt het verbruik
toe.
Overbodige bagage
Rijd niet met een overbeladen bagage-
ruimte. Het gewicht van de auto (vooral
in stadsverkeer) en de wieluitlijning heb-
ben grote invloed op het brandstofver-
bruik en de stabiliteit.Imperiaal/skidrager
Verwijder de imperiaal of skidrager als u
deze niet meer gebruikt. Ze verminderen
de aerodynamica van de auto, waardoor
het brandstofverbruik toeneemt. Gebruik
voor het vervoer van volumineuze voor-
werpen bij voorkeur een aanhanger.
Stroomverbruikers
Gebruik de elektrische installaties alleen
als u ze nodig hebt. De achterruitverwar-
ming, extra koplampen, de ruitenwissers
en de aanjager van het ventilatie-/verwar-
mingssysteem vragen veel stroom, waar-
door het brandstofverbruik toeneemt (tot
aan 25% in stadsverkeer).
Airconditioning
De airconditioning gebruikt zeer veel
energie, waardoor het brandstofverbruik
sterk toeneemt (tot gemiddeld 20%): ge-
bruik wanneer de buitentemperatuur het
toelaat, bij voorkeur de functies van het
ventilatiesysteem.
Aerodynamische accessoires
Het gebruik van niet goedgekeurde aero-
dynamische accessoires kan de aerodyna-
mica negatief beïnvloeden, waardoor het
brandstofverbruik zal toenemen.Als u reservebrandstof in een
jerrycan wilt vervoeren,
houdt u dan aan de geldende wetge-
ving. Gebruik alleen een goedgekeur-
de jerrycan en bevestig deze op de
juiste wijze aan de ladingsjorogen.
Toch zal bij een ongeval de kans op
brand groter zijn.
ATTENTIE
Naast deze voorzorgsmaatregelen van al-
gemene aard, kan door het opvolgen van
enkele eenvoudige tips de veiligheid, het
rijcomfort en de levensduur van de auto
verbeterd worden:
❒verdeel de lading gelijkmatig over de
laadvloer: indien de lading op een
plaats geconcentreerd moet worden,
gebruik dan de laadvloer tussen de
twee assen;
❒bedenk dat hoe lager de lading ligt, hoe
lager het zwaartepunt van de auto
komt te liggen. Hierdoor rijdt u veili-
ger: plaats daarom altijd de zwaarste
lading onderop;
❒bedenk ten slotte dat het dynamische
rijgedrag van de auto beïnvloed wordt
door het vervoerde gewicht: hoe ho-
ger het gewicht des te langer de rem-
weg van de auto, vooral bij hoge snel-
heid.

140
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
TREKHAAK MONTEREN
De trekhaak moet door gespecialiseerd
personeel aan de carrosserie worden be-
vestigd waarbij de richtlijnen die hierna zijn
opgenomen, moeten worden aangehou-
den. Deze richtlijnen worden eventueel
aangevuld door extra informatie van de fa-
brikant van de trekhaak.
De te installeren trekhaak moet voldoen
aan de huidige ECE-normen 94/20 en
daarop volgende wijzigingen.
Voor iedere uitvoering moet een trekhaak
worden gebruikt die geschikt is voor het
maximale aanhangergewicht van de auto
waarop de trekhaak wordt bevestigd.
Voor de elektrische aansluiting moet een
gestandaardiseerde stekkerverbinding
worden gebruikt die kan worden beves-
tigd op de daarvoor bestemde steun op
de trekhaak. Bovendien moet op de auto
een regeleenheid voor de buitenverlich-
ting van de aanhanger worden geïnstal-
leerd.
Voor de elektrische aansluiting moet een
7- of 13-polige 12VDC stekkerverbinding
(CUNA/UNI- en ISO/DIN-normen) wor-
den gebruikt, waarbij eventuele aanwij-
zingen van de fabrikant van de auto en/of
van fabrikant van de trekhaak moeten
worden opgevolgd.
De eventueel aanwezige elektrisch gere-
gelde rem of ander systeem (bijv. een lier)
moet rechtstreeks op de accu wordenaangesloten met een kabel met een dia-
meter van minimaal 2,5 mm2.
BELANGRIJK De elektrisch geregelde
rem of lier kan alleen gebruikt worden als
de motor is ingeschakeld.
Naast de op het schema aangegeven aan-
sluitingen, is slechts een aansluiting voor
een eventuele elektrisch geregelde rem
toegestaan en een voor een 15W-gloeilamp
voor de binnenverlichting van de caravan.
Gebruik voor de aansluitingen de daar-
voor bestemde regeleenheid met een ka-
bel met een diameter van minimaal 2,5
mm
2vanaf de accu.
BELANGRIJK De trekhaak vormt een on-
derdeel van de lengte van de auto; als een
trekhaak op uitvoeringen met lange wiel-
basis wordt geïnstalleerd, wordt de limiet
van 6 meter voor de totale lengte van de
auto overschreden; er kan dus alleen een
afneembare trekhaak geïnstalleerd worden.
Als vervolgens geen aanhanger aan de
trekhaak wordt gekoppeld, moet de trek-
haak verwijderd worden uit het frame dat
de originele lengte van de auto niet mag
overschrijden.
BELANGRIJK Als u de trekhaak perma-
nent gemonteerd wilt houden als er geen
aanhanger wordt getrokken, wendt u dan
tot de Fiat-dealer om het systeem aan te
laten passen, omdat de trekhaak als ob-
stakel kan worden waargenomen door de
sensoren in het midden. Houdt u aan de snelheidsbeperkingen die
voor auto’s met aanhanger gelden. U mag
in geen geval harder rijden dan 100 km/h.
Wij raden het gebruik aan van een ge-
schikte stabilisator op de trekhaak van de
aanhanger.
Het ABS waarmee de auto
kan zijn uitgerust, werkt niet
op het remsysteem van de aanhan-
ger. Wees daarom extra voorzichtig
op gladde wegen.
ATTENTIE
Voer in geen geval modifica-
ties aan het remsysteem van
de auto uit. Het remsysteem van de
aanhanger moet geheel onafhanke-
lijk van het hydraulisch remsysteem
van de auto worden bediend.
ATTENTIE

143
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
BELANGRIJK Als u winterbanden gebruikt
waarvan de maximum toegestane snelheid
lager is dan de topsnelheid van de auto
(met een marge van 5%), dan dient u in het
interieur van de auto een voor de be-
stuurder duidelijk zichtbaar waarschu-
wingsplaatje te plaatsen met de maximum
toegestane snelheid wanneer met die win-
terbanden wordt gereden (overeenkom-
stig de EU-normen).
Monteer op alle vier de wielen dezelfde ban-
den (zelfde merk en profieldiepte) voor
meer veiligheid tijdens het rijden en rem-
men en voor een betere bestuurbaarheid.
Keer de draairichting van de banden niet
om.SNEEUWKETTINGEN
Het gebruik van sneeuwkettingen is af-
hankelijk van de voorschriften van het land
waar wordt gereden.
De sneeuwkettingen mogen alleen op de
voorwielen gemonteerd worden (aange-
dreven wielen). Wij raden u het gebruik
aan van sneeuwkettingen uit het Fiat
Lineaccessori-programma.
Controleer na enkele tientallen meters rij-
den of de kettingen nog goed gespannen
zijn.
BELANGRIJK Geef bij gemonteerde
sneeuwkettingen voorzichtig gas om het
doorslippen van de aangedreven wielen te
voorkomen of zoveel mogelijk te beper-
ken. Hierdoor wordt het breken van de
kettingen voorkomen en daarmee be-
schadiging van de carrosserie en de me-
chanische onderdelen.
BELANGRIJK Gebruik dunne sneeuw-
kettingen.
WINTERBANDEN
De Fiat-dealer kan u adviseren welke band
het meest geschikt is voor het doel waar-
voor u deze wilt gebruiken.
De specifieke eigenschappen van winter-
banden verminderen aanzienlijk als de pro-
fieldiepte minder is dan 4 mm. In dat ge-
val is het veiliger ze te vervangen.
Door de specifieke eigenschappen van
winterbanden zijn de prestaties onder
niet-winterse omstandigheden of wanneer
er lange afstanden op de snelweg worden
gereden, minder dan die van de standaard
gemonteerde banden. Beperk het gebruik
van winterbanden tot die omstandigheden
waarvoor ze zijn goedgekeurd.
Bij winterbanden met de in-
dicatie “Q” geldt een maxi-
mum snelheid van 160 km/h; bij win-
terbanden met de indicatie “T” geldt
een maximum snelheid van 190 km/h;
bij winterbanden met de indicatie
“H” geldt een maximum snelheid van
210 km/h. Deze maximum snelheden
zijn in overeenstemming met de hui-
dige wetgeving.
ATTENTIE

144
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
AUTO LANGERE TIJD
STALLEN
Tref de volgende maatregelen als de au-
to enkele maanden niet wordt gebruikt:
❒zet de auto in een overdekte, droge
en goed geventileerde ruimte;
❒schakel een versnelling in;
❒zorg ervoor dat de handrem is aange-
trokken;
❒maak de minkabel los van de accu en
controleer de acculading. Gedurende
het stallen moet deze controle iede-
re drie maanden worden herhaald.
Laad de accu op als de optische meter
een donkere kleur heeft zonder een
groen middenstuk (zie de paragraaf
“Accu opladen” in het hoofdstuk
“Noodgevallen”);
❒maak de gespoten plaatdelen schoon
en behandel ze met een beschermen-
de was;
❒reinig en conserveer de glimmende
metalen delen met daarvoor geschik-
te middelen;
❒smeer de wisserrubbers van de rui-
tenwissers en achterruitwisser in met
talkpoeder en laat ze los van de ruit
staan;
❒zet de ruiten een klein stukje open;
❒dek de auto af met een stoffen of een
ademende kunststof hoes. Gebruik
geen dichte plastic hoes, omdat het in
en op de auto aanwezige vocht dan
niet kan verdampen.
❒breng de bandenspanning 0,5 bar bo-
ven de normaal voorgeschreven span-
ning en controleer deze regelmatig;
❒als u de accukabels niet loskoppelt,
moet de lading iedere maand gecon-
troleerd worden; laad de accu op als
de optische meter een donkere kleur
heeft zonder groen middenstuk;
❒tap het koelsysteem van de motor niet
af.
BELANGRIJK Als de auto is uitgerust met
een diefstalalarm, schakel dan het alarm
uit met de afstandsbediening.
Beperk de snelheid als u
sneeuwkettingen gebruikt;
rijd niet harder dan 50 km/h.
Vermijd kuilen, stoepranden
en andere obstakels en rijd,
om de auto en het wegdek
niet te beschadigen, geen lange stuk-
ken op sneeuwvrije wegen.
ATTENTIE

145
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
ALGEMENE OPMERKINGEN ........................................... 146
TE LAAG REMVLOEISTOFNIVEAU ............................... 146
AANGETROKKEN HANDREM ...................................... 146
STORING AIRBAGSYSTEEM ............................................ 147
TE HOGE KOELVLOEISTOFTEMPERATUUR.............. 147
ACCU WORDT NIET VOLDOENDE OPGELADEN 148
TE LAGE MOTOROLIEDRUK ......................................... 148
OLIEKWALITEIT ONVOLDOENDE .............................. 148
NIET GOED GESLOTEN PORTIEREN .......................... 149
NIET OMGELEGDE VEILIGHEIDSGORDELS .............. 149
STORING EBD ..................................................................... 149
STORING IN INSPUITSYSTEEM ..................................... 150
AIRBAG PASSAGIERSZIJDE UITGESCHAKELD ......... 150
STORING ABS ..................................................................... 150
BRANDSTOFRESERVE ....................................................... 150
VOORGLOEI-INSTALLATIE ............................................. 151
STORING VOORGLOEI-INSTALLATIE ........................ 151
WATER IN BRANDSTOFFILTER .................................... 151
STORING ELEKTRONISCHE STARTBLOKKERING
FIAT CODE ........................................................................... 151
DEFECTE BUITENVERLICHTING .................................. 152
MISTACHTERLICHTEN ..................................................... 152
ALGEMENE STORINGSMELDING ................................. 152
STORING ESP/ASR-SYSTEEM .......................................... 153VERSTOPT ROETFILTER.................................................... 153
VERSLETEN REMBLOKKEN ............................................. 153
STORING HILL HOLDER ................................................. 153
STORING PARKEERSENSOREN ..................................... 154
BUITENVERLICHTING EN DIMLICHTEN ................... 154
FOLLOW ME HOME .......................................................... 154
MISTLAMPEN VOOR ......................................................... 154
RICHTINGAANWIJZER LINKS ....................................... 154
RICHTINGAANWIJZER RECHTS ................................... 155
CRUISE-CONTROL ............................................................155
GROOTLICHT ..................................................................... 155
ASR-SYSTEEM ....................................................................... 155
STORING STUURBEKRACHTIGING .............................155
KANS OP GLADHEID ....................................................... 156
BEPERKTE ACTIERADIUS ................................................ 156
SNELHEIDSLIMIET OVERSCHREDEN ........................... 156
GEPROGRAMMEERD ONDERHOUD........................... 156
STORING AUTOMATISCHE NIVEAUREGELING...... 156
STORING AUTOMATISCHE VERSNELLINGSBAK/
MAX. OLIETEMPERATUUR IN VERSNELLINGSBAK . 156
L L L L
A A A A
M M M M
P P P P
J J J J
E E E E
S S S S

E E E E
N N N N

B B B B
E E E E
R R R R
I I I I
C C C C
H H H H
T T T T
E E E E
N N N N

VERSTOPT
ROETFILTER
Het lampje gaat branden als het
roetfilter verstopt is en de rijomstandig-
heden verhinderen dat de regeneratie-
procedure automatisch wordt uitgevoerd.
Voor de regeneratieprocedure en vervol-
gens het reinigen van het filter raden wij u
aan te blijven rijden, totdat de weergave
van het lampje verdwijnt.
Op het display verschijnt de bijbehorende
melding.
153
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
STORING ESP/ASR-
SYSTEEM (geel)
(indien aanwezig)
STORING HILL
HOLDER (geel)
(indien aanwezig)
Als u de contactsleutel in stand MAR
draait, gaat het lampje branden. Na enke-
le seconden moet het lampje doven.
Storing ESP/ASR-systeem
Als het lampje niet dooft of tijdens het rij-
den blijft branden en het lampje in de ASR-
knop gaat branden, wendt u dan tot de
Fiat-dealer.
Op enkele uitvoeringen verschijnt een bij-
behorend bericht op het display.
OpmerkingAls het lampje knippert tij-
dens het rijden, dan geeft dit aan dat het
ESP in werking is getreden.
Storing Hill Holder-systeem
Als het lampje gaat branden, is er een sto-
ring in het Hill Holder-systeem. Wendt u
in dat geval zo snel mogelijk tot de Fiat-
dealer.
Op enkele uitvoeringen verschijnt een bij-
behorend bericht op het display.
áh
VERSLETEN
REMBLOKKEN (geel)
Het lampje op het instrumen-
tenpaneel gaat branden als de remblokken
voor versleten zijn; laat deze in dat geval
zo snel mogelijk vervangen.
Op enkele uitvoeringen verschijnt een bij-
behorend bericht op het display.
d

167
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN

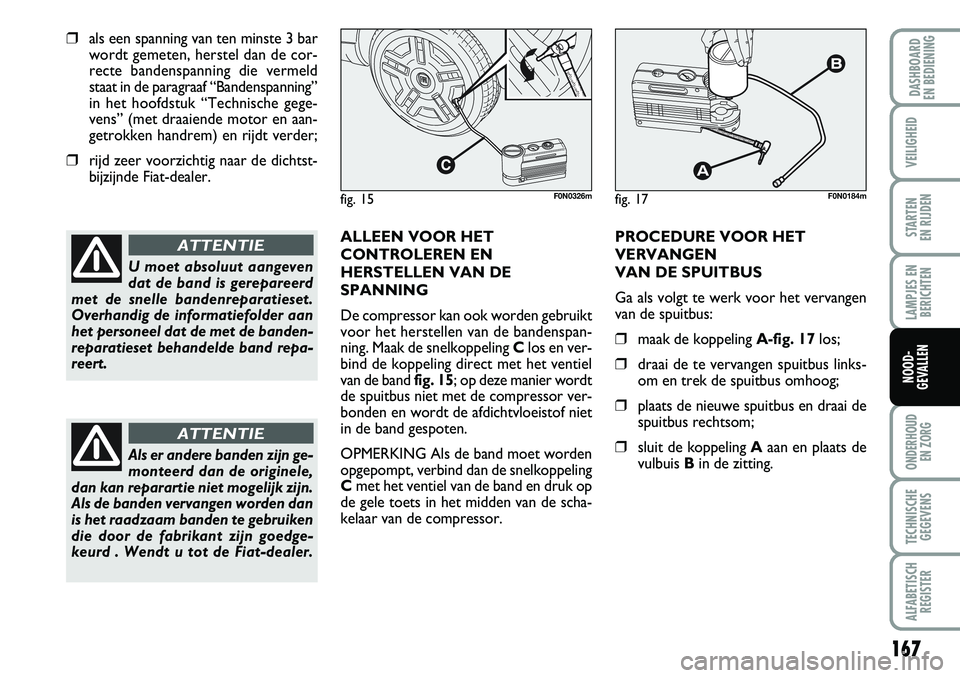

❒als een spanning van ten minste 3 bar
wordt gemeten, herstel dan de cor-
recte bandenspanning die vermeld
staat in de paragraaf “Bandenspanning”
in het hoofdstuk “Technische gege-
vens” (met draaiende motor en aan-
getrokken handrem) en rijdt verder;
❒rijd zeer voorzichtig naar de dichtst-
bijzijnde Fiat-dealer.
ALLEEN VOOR HET
CONTROLEREN EN
HERSTELLEN VAN DE
SPANNING
De compressor kan ook worden gebruikt
voor het herstellen van de bandenspan-
ning. Maak de snelkoppeling Clos en ver-
bind de koppeling direct met het ventiel
van de band fig. 15; op deze manier wordt
de spuitbus niet met de compressor ver-
bonden en wordt de afdichtvloeistof niet
in de band gespoten.
OPMERKING Als de band moet worden
opgepompt, verbind dan de snelkoppeling
Cmet het ventiel van de band en druk op
de gele toets in het midden van de scha-
kelaar van de compressor.PROCEDURE VOOR HET
VERVANGEN
VAN DE SPUITBUS
Ga als volgt te werk voor het vervangen
van de spuitbus:
❒maak de koppeling A-fig. 17los;
❒draai de te vervangen spuitbus links-
om en trek de spuitbus omhoog;
❒plaats de nieuwe spuitbus en draai de
spuitbus rechtsom;
❒sluit de koppeling Aaan en plaats de
vulbuis Bin de zitting.
U moet absoluut aangeven
dat de band is gerepareerd
met de snelle bandenreparatieset.
Overhandig de informatiefolder aan
het personeel dat de met de banden-
reparatieset behandelde band repa-
reert.
ATTENTIE
fig. 17F0N0184mfig. 15F0N0326m
Als er andere banden zijn ge-
monteerd dan de originele,
dan kan reparartie niet mogelijk zijn.
Als de banden vervangen worden dan
is het raadzaam banden te gebruiken
die door de fabrikant zijn goedge-
keurd . Wendt u tot de Fiat-dealer.
ATTENTIE
