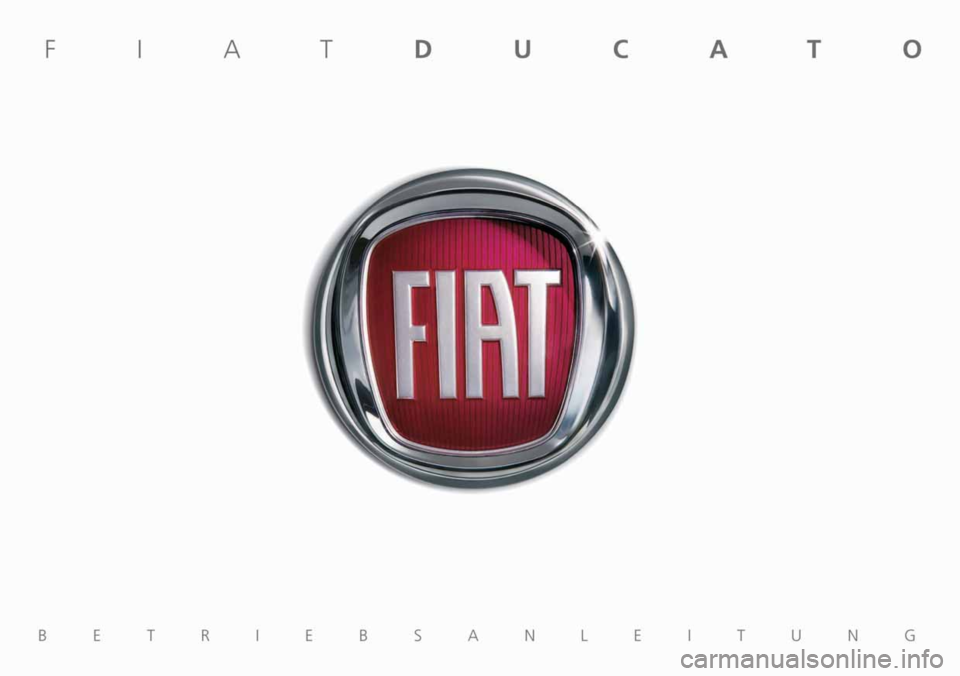

Sehr geehrter Kunde,
Wir danken Ihnen, dass Sie Fiat bevorzugt haben und freuen uns, dass Sie sich für Fiat Ducato entschieden haben.
Wir haben diese Betriebsanleitung vorbereitet, damit Sie die Qualitäten dieses Fahrzeugs richtig genießen können.
Bitte lesen Sie diese Anleitung vor der ersten Fahrt mit Ihrem Wagen sorgfältig durch. In ihr sind Informationen, Ratschläge und wich-
tige Bemerkungen für den vorteilhaftesten Einsatz der technischen Eigenschaften Ihres Fiat Ducato enthalten.
Bitte lesen Sie die Hinweise und die Angaben unten auf dieser Seite sorgfältig durch, die unter den nachstehenden Symbolen stehen:
Personensicherheit;
Unversehrtheit des Fahrzeugs;
Umweltschutz.
Im beiliegenden Gewährleistungsheft finden Sie außer den Dienstleistungen der Firma Fiat für ihre Kunden:
❒die Gewährleistungsurkunde mit den Fristen und den Bedingungen für die Garantieleistungen
❒eine Übersicht der zusätzlichen Dienstleistungen, die Fiat-Kunden vorbehalten sind.
Viel Spaß also beim Lesen und gute Fahrt!
In dieser Betriebsanleitung sind alle Versionen des Fiat Ducato beschrieben,
bitte berücksichtigen Sie daher nur die Informationen, die für die von Ihnen gewählte Ausstattung,
Motortyp und Version zutreffen.
001-036 Ducato D 6-11-2007 11:30 Pagina 1

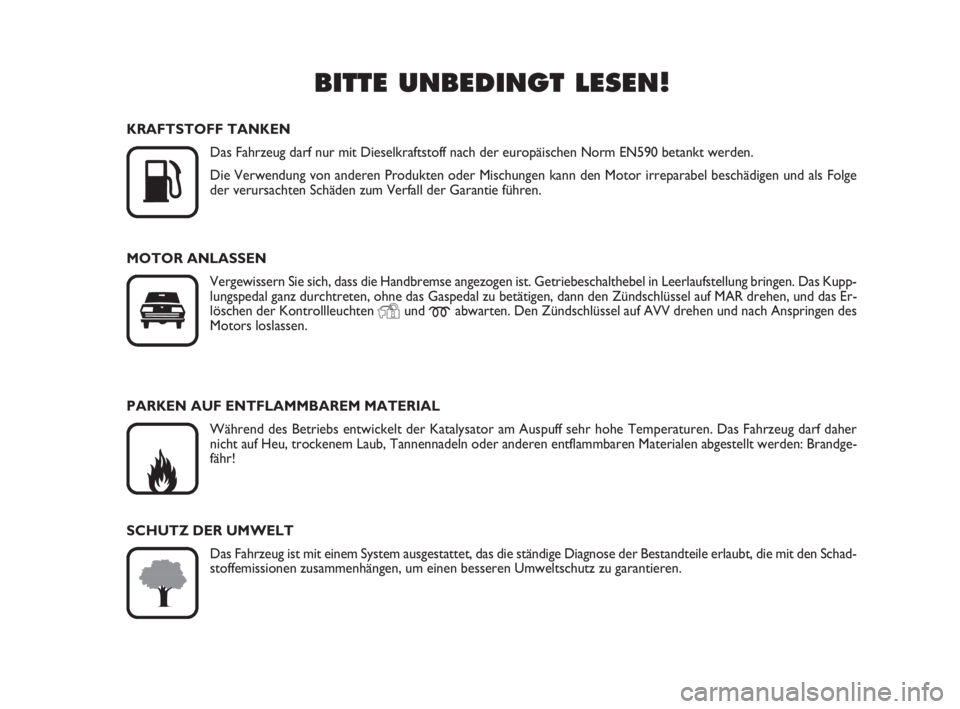

BITTE UNBEDINGT LESEN!

K
KRAFTSTOFF TANKEN
Das Fahrzeug darf nur mit Dieselkraftstoff nach der europäischen Norm EN590 betankt werden.
Die Verwendung von anderen Produkten oder Mischungen kann den Motor irreparabel beschädigen und als Folge
der verursachten Schäden zum Verfall der Garantie führen.
MOTOR ANLASSEN
Vergewissern Sie sich, dass die Handbremse angezogen ist. Getriebeschalthebel in Leerlaufstellung bringen. Das Kupp-
lungspedal ganz durchtreten, ohne das Gaspedal zu betätigen, dann den Zündschlüssel auf MAR drehen, und das Er-
löschen der Kontrollleuchten
Yund mabwarten. Den Zündschlüssel auf AVV drehen und nach Anspringen des
Motors loslassen.
PARKEN AUF ENTFLAMMBAREM MATERIAL
Während des Betriebs entwickelt der Katalysator am Auspuff sehr hohe Temperaturen. Das Fahrzeug darf daher
nicht auf Heu, trockenem Laub, Tannennadeln oder anderen entflammbaren Materialen abgestellt werden: Brandge-
fähr!
SCHUTZ DER UMWELT
Das Fahrzeug ist mit einem System ausgestattet, das die ständige Diagnose der Bestandteile erlaubt, die mit den Schad-
stoffemissionen zusammenhängen, um einen besseren Umweltschutz zu garantieren.
001-036 Ducato D 6-11-2007 11:30 Pagina 2

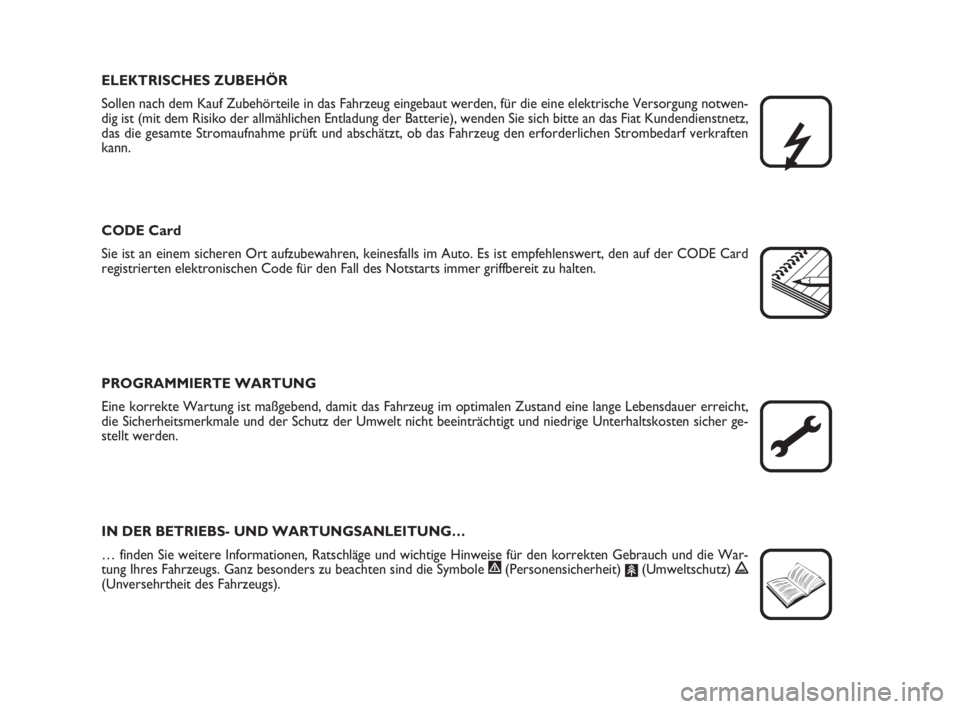

ELEKTRISCHES ZUBEHÖR
Sollen nach dem Kauf Zubehörteile in das Fahrzeug eingebaut werden, für die eine elektrische Versorgung notwen-
dig ist (mit dem Risiko der allmählichen Entladung der Batterie), wenden Sie sich bitte an das Fiat Kundendienstnetz,
das die gesamte Stromaufnahme prüft und abschätzt, ob das Fahrzeug den erforderlichen Strombedarf verkraften
kann.
CODE Card
Sie ist an einem sicheren Ort aufzubewahren, keinesfalls im Auto. Es ist empfehlenswert, den auf der CODE Card
registrierten elektronischen Code für den Fall des Notstarts immer griffbereit zu halten.
PROGRAMMIERTE WARTUNG
Eine korrekte Wartung ist maßgebend, damit das Fahrzeug im optimalen Zustand eine lange Lebensdauer erreicht,
die Sicherheitsmerkmale und der Schutz der Umwelt nicht beeinträchtigt und niedrige Unterhaltskosten sicher ge-
stellt werden.
IN DER BETRIEBS- UND WARTUNGSANLEITUNG…
… finden Sie weitere Informationen, Ratschläge und wichtige Hinweise für den korrekten Gebrauch und die War-
tung Ihres Fahrzeugs. Ganz besonders zu beachten sind die Symbole
"(Personensicherheit) #(Umweltschutz) !(Unversehrtheit des Fahrzeugs).

001-036 Ducato D 6-11-2007 11:30 Pagina 3

4
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTEARMATURENBRETT .......................................................... 5
BEDEUTUNG DER SYMBOLE ......................................... 6
DAS FIAT CODE-SYSTEM ................................................ 6
DIE SCHLÜSSEL ................................................................... 8
ELEKTRONISCHE ALARMANLAGE............................... 13
ZÜNDSCHLOSS .................................................................. 15
INSTRUMENTENTAFEL .................................................... 16
BORDINSTRUMENTE ........................................................ 17
DIGITALES DISPLAY .......................................................... 20
MULTIFUNKTIONSDISPLAY ........................................... 26
TRIP COMPUTER ................................................................ 35
VORDERSITZE ..................................................................... 37
KOPFSTÜTZEN ................................................................... 43
LENKRAD .............................................................................. 44
RÜCKSPIEGEL ...................................................................... 45
HEIZUNG UND BELÜFTUNG ........................................ 47
MANUELLE KLIMAANLAGE ............................................ 51
AUTOMATISCHE KLIMAANLAGE................................. 55
ZUSATZHEIZUNG ............................................................. 65
AUTONOME ZUSATZHEIZUNG................................... 66
ZUSATZHEIZUNG HINTEN ........................................... 72
ZUSATZLICHE KLIMAANLAGE HINTEN..................... 73
AUSSENLICHT ..................................................................... 74
REINIGUNG DER FENSTERSCHEIBEN ........................ 77CRUISE CONTROL ............................................................ 79
INNENLEUCHTEN ............................................................. 81
BEDIENUNGEN ................................................................... 82
KRAFTSTOFFSPERRSCHALTER
UND STROMVERSORGUNG........................................... 84
INNENAUSSTATTUNG..................................................... 85
FAHRTSCHREIBER............................................................... 91
TÜREN ................................................................................... 92
FENSTERHEBER ................................................................... 97
MOTORHAUBE ................................................................... 98
GEPÄCKTRÄGER/SKIHALTER ........................................ 100
SCHEINWERFER ................................................................. 101
ABS-SYSTEM ......................................................................... 102
ESP-SYSTEM .......................................................................... 103
EOBD-SYSTEM ..................................................................... 106
PARKSENSOREN ................................................................ 107
AUTORADIO ....................................................................... 108
VOM BENUTZER ZUGEKAUFTES ZUBEHÖR ........... 109
AN DER TANKSTELLE ...................................................... 110
UMWELTSCHUTZ .............................................................. 112
PARTIKELFILTER DPF......................................................... 112
AA A
R R
M M
A A
T T
U U
R R
E E
N N
B B
R R
E E
T T
T T
U U
N N
D D
B B
E E
D D
I I
E E
N N
E E
L L
E E
M M
E E
N N
T T
E E
001-036 Ducato D 6-11-2007 11:30 Pagina 4

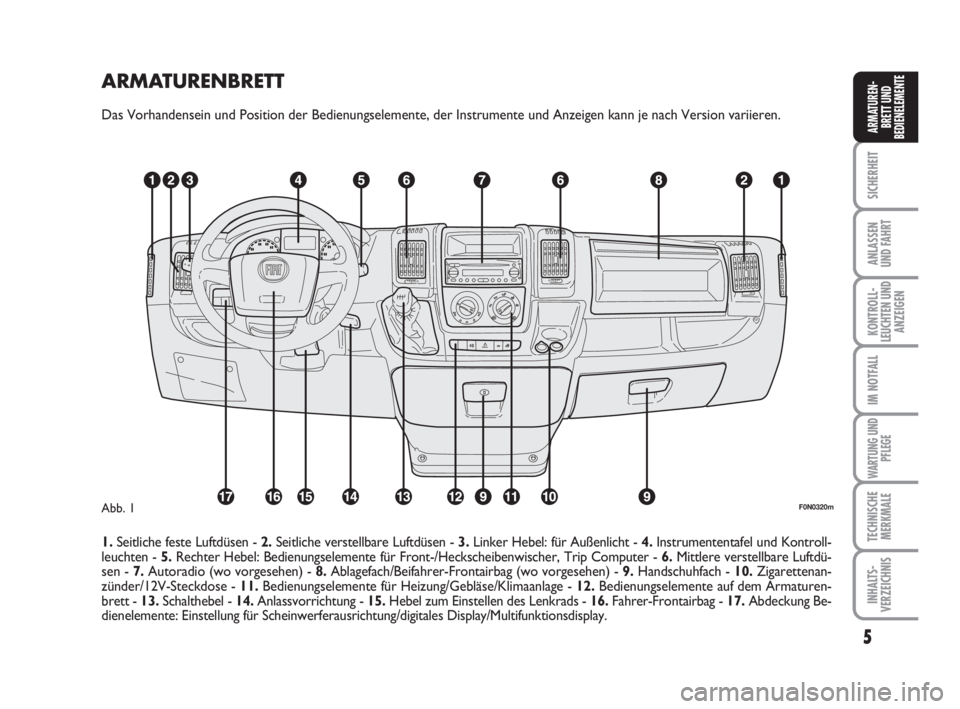

ARMATURENBRETT
Das Vorhandensein und Position der Bedienungselemente, der Instrumente und Anzeigen kann je nach Version variieren.
1.Seitliche feste Luftdüsen - 2.Seitliche verstellbare Luftdüsen - 3.Linker Hebel: für Außenlicht - 4.Instrumententafel und Kontroll-
leuchten - 5.Rechter Hebel: Bedienungselemente für Front-/Heckscheibenwischer, Trip Computer - 6.Mittlere verstellbare Luftdü-
sen - 7.Autoradio (wo vorgesehen) - 8.Ablagefach/Beifahrer-Frontairbag (wo vorgesehen) - 9.Handschuhfach - 10.Zigarettenan-
zünder/12V-Steckdose - 11.Bedienungselemente für Heizung/Gebläse/Klimaanlage - 12.Bedienungselemente auf dem Armaturen-
brett - 13.Schalthebel - 14.Anlassvorrichtung - 15. Hebel zum Einstellen des Lenkrads - 16.Fahrer-Frontairbag - 17.Abdeckung Be-
dienelemente: Einstellung für Scheinwerferausrichtung/digitales Display/Multifunktionsdisplay.
5
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
F0N0320mAbb. 1
001-036 Ducato D 6-11-2007 11:30 Pagina 5

6
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
BEDEUTUNG DER
SYMBOLE
An einigen Bauteilen des Fahrzeugs oder
in der Nähe sind kleine, farbige Schilder
angebracht, die durch Symbole Ihre Auf-
merksamkeit erwecken sollen und auf
wichtige Vorsichtsmaßnahmen hinweisen,
die der Kunde gegenüber dem betreffen-
den Bauteil einhalten muss.
Ein alle Symbole zusammenfassendes
Schild befindet sich unter der Motorhau-
be Abb. 2.
DAS FIAT
CODE-SYSTEM
Zur Erhöhung des Diebstahlschutzes ist
das Fahrzeug mit einer elektronischen
Wegfahrsperre ausgestattet, die beim Ab-
ziehen des Zündschlüssels automatisch ak-
tiviert wird.
Jeder Schlüssel hat eine elektronische Vor-
richtung, die vor Anlassen das über eine
im Zündschlüssel integrierte Spezialan-
tenne an den Schlüssel gesendete Signal
beantwortet. Dieses Signal ist das “Pas-
swort”, durch das die Elektronik den
Schlüssel erkennt und das Anlassen des
Motors zulässt.
Abb. 2F0N0002m
001-036 Ducato D 6-11-2007 11:30 Pagina 6

7
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
In diesem Fall sollte der Schlüssel wieder
auf STOPund dann auf MARgedreht
werden. Bleibt die Sperre bestehen, ver-
suchen Sie es mit den anderen mitgelie-
ferten Schlüsseln. Springt der Motor im-
mer noch nicht an, wenden Sie sich an das
Fiat Kundendienstnetz.
ZUR BEACHTUNG Jeder Schlüssel be-
sitzt einen eigenen Code, der in der Sy-
stemelektronik gespeichert werden muss.
Zum Speichern neuer Schlüssel (maximal
8) wenden Sie sich ausschließlich an das Fi-
at Kundendienstnetz.Aufleuchten der Kontrollleuchte
Ywährend der Fahrt
❒Leuchtet die Kontrollleuchte Y, be-
deutet dies, dass das System eine
Selbstdiagnose ausführt (z. B. wegen ei-
nes Spannungsabfalls).
❒Sollte die Kontrollleuchte Yweiter-
hin eingeschaltet bleiben, wenden Sie
sich bitte an das Fiat Kundendienstnetz.
Gewalteinwirkung auf den
Schlüssel kann die elektroni-
schen Bauteile darin beschä-
digen.

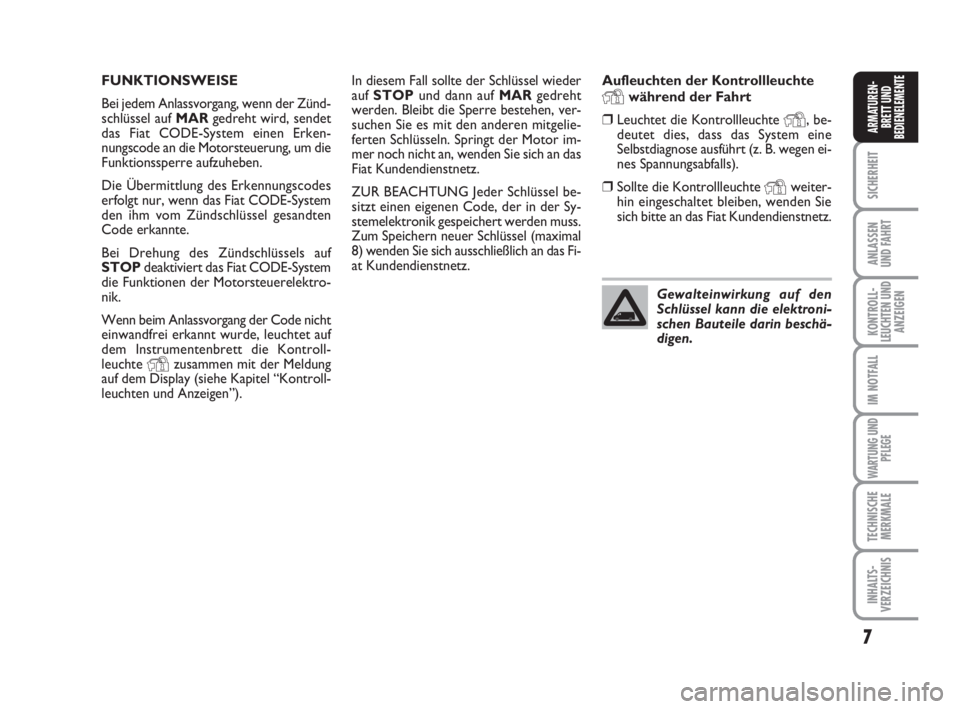

FUNKTIONSWEISE
Bei jedem Anlassvorgang, wenn der Zünd-
schlüssel auf MAR gedreht wird, sendet
das Fiat CODE-System einen Erken-
nungscode an die Motorsteuerung, um die
Funktionssperre aufzuheben.
Die Übermittlung des Erkennungscodes
erfolgt nur, wenn das Fiat CODE-System
den ihm vom Zündschlüssel gesandten
Code erkannte.
Bei Drehung des Zündschlüssels auf
STOPdeaktiviert das Fiat CODE-System
die Funktionen der Motorsteuerelektro-
nik.
Wenn beim Anlassvorgang der Code nicht
einwandfrei erkannt wurde, leuchtet auf
dem Instrumentenbrett die Kontroll-
leuchte
Yzusammen mit der Meldung
auf dem Display (siehe Kapitel “Kontroll-
leuchten und Anzeigen”).
001-036 Ducato D 6-11-2007 11:30 Pagina 7

8
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SCHLÜSSEL MIT

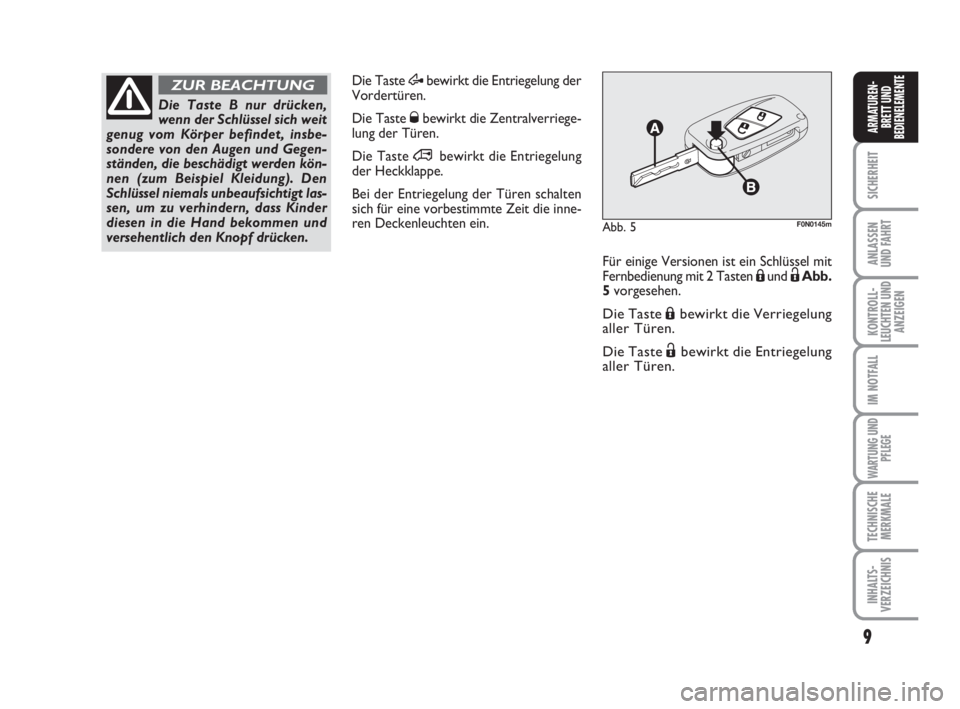

FERNBEDIENUNG Abb. 4
Der Metalleinsatz Abefindet sich im Griff
und dient für:
❒die Anlassvorrichtung;
❒die Türverriegelung;
❒die Öffnung/Schließung des Tankver-
schlusses.
Zur Herausnahme des Metalleinsatzes die
Taste Bdrücken.
Der Metalleinsatz wird wie folgt wieder in
den Griff eingesetzt:
❒die Taste Bgedrückt halten, und den
Metalleinsatz Abewegen;
❒die Taste Bloslassen, und den Metal-
leinsatz Adrehen, bis Sie das Einrast-
geräusch vernehmen, das den korrek-
ten Verschluss garantiert.
DIE SCHLÜSSEL

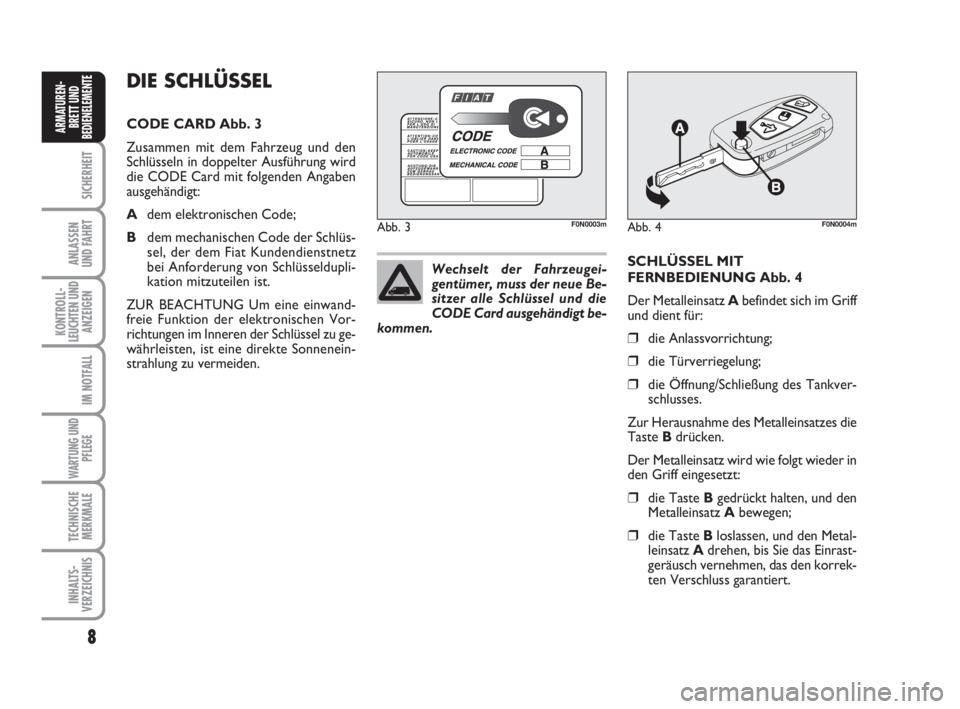

CODE CARD Abb. 3
Zusammen mit dem Fahrzeug und den
Schlüsseln in doppelter Ausführung wird
die CODE Card mit folgenden Angaben
ausgehändigt:
Adem elektronischen Code;
Bdem mechanischen Code der Schlüs-
sel, der dem Fiat Kundendienstnetz
bei Anforderung von Schlüsseldupli-
kation mitzuteilen ist.
ZUR BEACHTUNG Um eine einwand-
freie Funktion der elektronischen Vor-
richtungen im Inneren der Schlüssel zu ge-
währleisten, ist eine direkte Sonnenein-
strahlung zu vermeiden.Wechselt der Fahrzeugei-
gentümer, muss der neue Be-
sitzer alle Schlüssel und die
CODE Card ausgehändigt be-
kommen.
Abb. 3F0N0003mAbb. 4F0N0004m
001-036 Ducato D 6-11-2007 11:30 Pagina 8

9
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
Die Taste Æbewirkt die Entriegelung der
Vordertüren.
Die Taste Øbewirkt die Zentralverriege-
lung der Türen.
Die Taste
∞bewirkt die Entriegelung
der Heckklappe.
Bei der Entriegelung der Türen schalten
sich für eine vorbestimmte Zeit die inne-
ren Deckenleuchten ein.
Die Taste B nur drücken,
wenn der Schlüssel sich weit
genug vom Körper befindet, insbe-
sondere von den Augen und Gegen-
ständen, die beschädigt werden kön-
nen (zum Beispiel Kleidung). Den
Schlüssel niemals unbeaufsichtigt las-
sen, um zu verhindern, dass Kinder
diesen in die Hand bekommen und
versehentlich den Knopf drücken.
ZUR BEACHTUNG
Abb. 5F0N0145m
Für einige Versionen ist ein Schlüssel mit
Fernbedienung mit 2 Tasten Áund ËAbb.
5 vorgesehen.
Die Taste Ábewirkt die Verriegelung
aller Türen.
Die Taste Ëbewirkt die Entriegelung
aller Türen.
001-036 Ducato D 6-11-2007 11:30 Pagina 9
